Marque	ALPATEC
Modèle	VL 45.1
Type de produit	Ventilateur de table
Nombre de vitesses	3 (faible, moyen, fort)
Débit d'air	3600 m³/h
Puissance	60 W
Diamètre de la corbeille	450 mm
Alimentation	220-240 V ~ 50 Hz
Fonctions principales	Oscillation, inclinaison réglable, 3 vitesses
Assemblage	Montage facile de la corbeille, de l'hélice et du support
Entretien et nettoyage	Débrancher avant nettoyage ; laver l'hélice à l'eau chaude avec un détergent doux ; essuyer le bloc moteur avec un chiffon doux
Sécurité	Grille de protection fixe ; ne pas immerger ; ne pas utiliser près d'eau ou de sources de chaleur
Pièces détachées et réparabilité	Réparation par un professionnel agréé ; changement du cordon d'alimentation par un réparateur agréé
Informations générales	Usage domestique ; climat tempéré ; poids estimé 3,5 kg

FOIRE AUX QUESTIONS - VL 45.1 ALPATEC

Comment assembler le ventilateur ALPATEC VL 45.1 ?

Suivez les étapes dans la notice : fixez la corbeille arrière avec l'écrou de fixation, placez l'hélice sur l'axe moteur en alignant les goupilles, puis fixez la corbeille avant en enclenchant les clips. Vissez les écrous dans le sens inverse des aiguilles d'une montre pour l'écrou de fermeture.

Comment régler la vitesse du ventilateur ?

Tournez la bague de réglage sur le bloc moteur pour sélectionner la vitesse : position I (faible), II (moyen) ou III (fort). La position 0 arrête l'appareil.

Comment activer l'oscillation ?

Appuyez sur le bouton d'oscillation situé en haut du bloc moteur pour que le ventilateur oscille. Tirez sur le bouton pour arrêter l'oscillation.

Comment incliner le ventilateur ?

Tournez la manette sur le côté du pied, sous le bloc moteur, dans le sens inverse des aiguilles d'une montre. Sélectionnez l'inclinaison souhaitée, puis resserrez la manette.

Comment nettoyer le ventilateur ?

Débranchez l'appareil avant tout nettoyage. L'hélice peut être lavée à l'eau chaude avec un détergent doux, puis séchée complètement. Les grilles se nettoient avec une brosse souple ou un chiffon doux. Le bloc moteur et le pied s'essuient avec un chiffon doux.

Que faire en cas de panne ou de cordon endommagé ?

N'essayez pas de réparer l'appareil vous-même. Contactez un réparateur agréé. Le remplacement du cordon d'alimentation doit être effectué par un professionnel qualifié.

Puis-je utiliser le ventilateur en extérieur ?

Non, ce ventilateur est conçu pour un usage domestique en intérieur, dans un climat tempéré et sec. Ne l'utilisez pas près d'une baignoire, d'une douche ou d'une piscine.

Comment ranger le ventilateur après la saison ?

Démontez-le en suivant les instructions d'assemblage en sens inverse. Nettoyez les pièces, assurez-vous qu'elles sont sèches, puis rangez-le dans un endroit sec.

Quelle est la puissance du modèle VL 45.1 ?

La puissance nominale est de 60 W. Le débit d'air est de 3600 m³/h.

Le ventilateur est-il garanti ?

La garantie s'applique selon les conditions du fabricant. Toute réparation non autorisée annule la garantie. Conservez la notice et la preuve d'achat.

MODE D'EMPLOI VL 45.1 ALPATEC

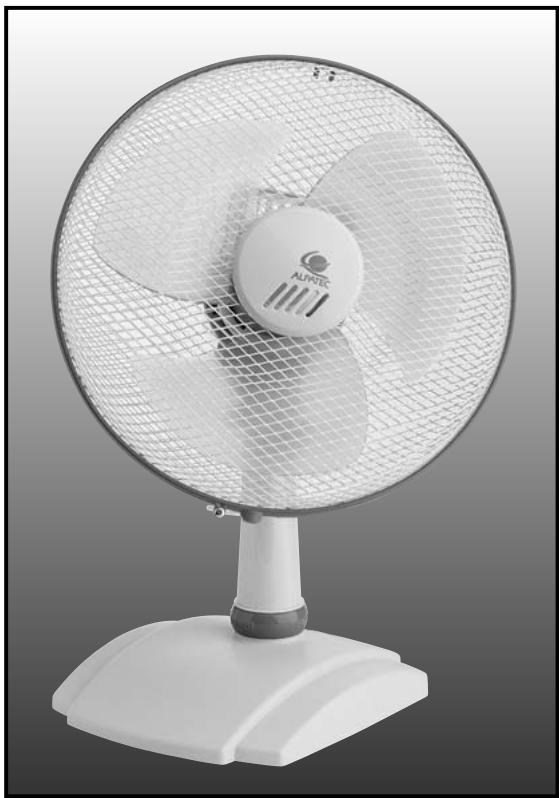

Ventilateur de Table Desk Fan

VL 28.1 - VL 37.1 - VL 45.1

MODED'EMPLOI

USERMANUAL

WEB

FRANÇAIS

ALPATEC vous félicite d'avoir besoin ce produit et vous remercie de votre confiance.

Pour votre comforts et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité.

Nos produits sont conçus pour vous plaire tant par leur design que par leur capacité d'utilisation et dans l'objet constant de vous apporter complète satisfaction.

CONSIGNES DE SECURITE

Lorsque vous utilisez des appareils electriques, des précautions de base sont à prendre. LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPAREIL

• Procéder au montage de l'appareil et vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation électrique avant de le brancher.
• Ne pas laisser cet apparéil dans une piece avec des enfants ou des personnes handicapées sans surveillance.
• Ne pas immerger cet appareil ou le cordon d'alimentation dans l'eau ou tout autre liquide. Ne pas l'exposer aux projections d'eau.
• Ne pas utiliser cet apparéil dans un environnement humide, pres d'une baignoire, d'une douche ou d'une piscine.
• Ne pas utiliser cet apparéil si le cable électrique est endommagé ou si une panne a été détectée.
• Ne pas utiliser d'autres connections électriques que celles livrées et recommendées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne pas placer l'appareil pres d'une source de chaleur.
• Placer toujours l'appareil sur une surface plane et sèche.
• Ne pas utiliser l'appareil s'il n'est pas entierement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée.
• Ne pas introduire d'objets dans la grille.
• Cet apparéil est destiné à un usage domestique, en climat tempéré et selon les instructions du manuel.
• Veiller à ne pas laisser l'appareil en fonctionnement si vous quittez votre domicile.
• Ne jamais réparer l'appareil vous même. Vous perdriez le bénéfice de la garantie. Comme tout apparéil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représenté un réel danger et il est nécessaire de contacter un réparateur/agréé.

LE FABRICANT NE SAURAIT ETRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L'APPAREIL.

CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.

CHARACTERISTIQUES

Référence	Nb. de vitesses	Débit d'air (m3/h)	Dim. Corbeille (mm)	Puisssance (W)
VL 28.1	2	1440	280	35
VL 37.1	3	2040	350	45
VL 45.1	3	3600	450	60

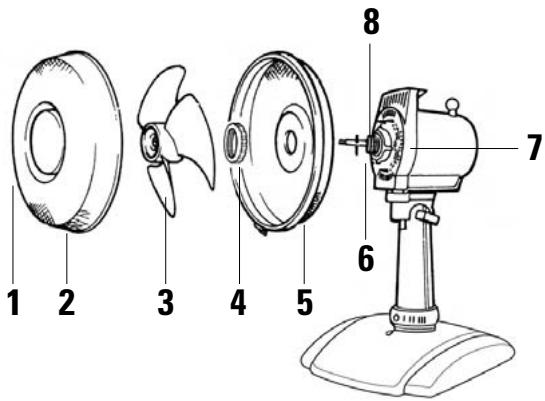

ASSEMBLAGE DU MODELE VL 28.1

1. Corbeille avant
2. Clip de fermeture de la corbeille
3. Helice de ventilation
4. Ecrou de fixation
5. Corbeille arrête
6. Goupille de l'axe
7. Goupilles de fixation
8. Axe du moteur

A. Retirez l'écrou de fixation (4) de l'axe moteur (8).
B. Mettez la corbeille arrêté (5) en la positionnant sur les goupilles de fixation (7). Fixez la corbeille sur le moteur avec l'écroude de fixation (4).
C. Positionnez l'hélice (3) sur l'axe moteur (8) en ajustant les goupilles à la base de l'hélice (3) avec les goupilles de l'axe moteur (7). Vérifiez que l'hélice (3) tourne bien, en la poussant à la main.
D. Ouvrez le clip de sécurité en bas de la corbeille avant (1) et dévissez la vis du clip. Mettez le clip du haut sur la partie la plus haute de la corbeille arrêté (5). Baissez le clip du haut et enclenchez le cercle de la corbeille avant (1) sur la corbeille arrêté (5). Fermez le clip du bas et vissez.

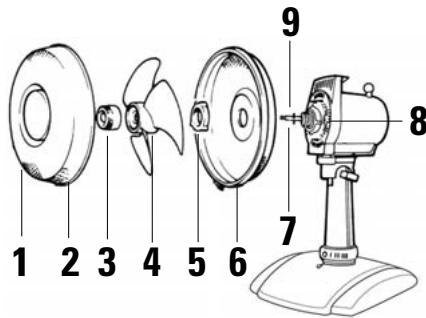

1. Corbeille avant
2. Clip de fermeture de la corbeille
3. Ecrou de fermeture
4. Helice de ventilation
5. Ecrou de fixation
6. Corbeille arrête
7. Goupille de l'axe
8. Goupilles de fixation
9. Axe du moteur

A. Devissez l'écrou de fermeture (3) et l'écrou de fixation (5) de l'axe du moteur (9).
B. Mettez la corbeille arrêté (6) en la positionnant par rapport aux goupilles de fixation (8). Fixez la corbeille sur le moteur avec l'écrou de fixation (5).
C. Positionnez l'helice (4) sur l'axe moteur (9) en ajustant les goupilles à la base de l'hélice, avec les goupilles de l'axe moteur (7). Serrez l'helice avec l'écrou de fermeture (3). L'écrou (3) doit être serré en le vissant dans le sens inverse des aiguilles d'une montre. Vérifiez que l'helice (4) tourne bien en la poussant avec la main.
D. Ouvrez le clip de sécurité en bas de la corbeille avant (1) et dévissez la vis du clip. Mettez le clip du haut sur la partie la plus haute de la corbeille arrêté (6). Baissez le clip du haut et enclenchez le cercle de la corbeille avant (1) sur la corbeille arrêté (6). Fermez le clip du bas et vissez.

ASSEMBLAGE DE LA BASE

1. Support
2. Base
3. Cordon d'alimentation
4. Anneau de fixation

A. Retirez l'anneau de fixation (4) qui se trouve sous la base (2).
B. Passez le cordon d'alimentation (3) dans le trou de la base et fixez le support sur le trou.
C. Passez le cordon d'alimentation (3) dans l'anneau de fixation (4) et vissez-le au support comme l'indique le schéma.

VITESSES

Tournez la bague pour régler la vitesse.

	0	I	II	III
VL 28.1	Arrêt	Faible	Moyen
VL 37.1, VL 45.1	Arrêt	Faible	Moyen	Fort

INCLINAISON

Vous pouvez modifier l'angle d'inclinaison de votre ventilateur grâce à une manette qui se trouve sur le côte du pied, sous le bloc moteur. Tournez la manette dans le sens inverse des aiguilles d'une montre, Sélectionnez l'inclinaison souhaïée et resserrez la manette.

OSCILLATION

Le bouton d'oscillation se trouve en haut du bloc moteur. Appuyez sur le bouton pour que le ventilateur oscille et tirez sur le bouton pour arrêter l'oscillation.

ENTRETIEN

Assurez-vous que l'appareil est débranché avant de le nettoyer. Pour démonter l'appareil afin de le nettoyer ou le ranger après la saison chaude, suivez les instructions d'assemblage, dans le sens inverse. Vous pouvez laver l'hélice à l'eau chaude avec un produit nettoyant doux. Essuyez-la ensuite avec un chiffon doux. Assurez-vous qu'elle soit complètement sèche avant de la remonter. Les deux corbeilles peuvent être nettoyées avec unerosse souple ou un chiffon doux. Le bloc moteur et le pied peuvent être essuyés avec un chiffon doux.

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures menagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage. Vous apportez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usages. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
