Encastrable300IWLCR6 - Enceinte FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte encastrable In-Wall/In-Ceiling
Marque	Focal
Modèle	Encastrable300IWLCR6
Type d'enceinte	2 voies
Sensibilité (2,83 V/1 m)	89 dB
Bande passante (+/-3 dB)	65 Hz - 28 kHz
Fréquence de coupure basse (-6 dB)	45 Hz
Impédance nominale	8 Ω
Impédance minimale	4,8 Ω
Puissance ampli recommandée	25 - 130 W
Dimensions (Ø x Profondeur)	247 x 108 mm
Diamètre d'encastrement	216 mm
Profondeur d'encastrement	105 mm
Poids net (avec grille)	2,4 kg
Tweeter	TNV2 à dôme inversé en alliage aluminium/magnésium, orientable ±20° et 360°
Membrane	Sandwich Flax (lin) pour meilleure neutralité et définition
Grille de protection	Fixation magnétique, grilles circulaire et carrée fournies
Filtre	Phase optimisée OPC® pour image sonore précise
Utilisation en milieu humide	Oui (salle de bain, cuisine)
Rodage conseillé	20 heures de fonctionnement continu pour stabilisation
Câblage	Bornes à ressorts, polarité respecter (rouge +, noir -)
Entretien	Dépoussiérage avec chiffon sec ou humide, pas de solvants
Peinture	Grille et cadre peuvent être peints, masque de protection fourni
Garantie (France)	2 ans à partir de la date d'achat
Accessoires fournis	Cadre de montage, grilles, masque de peinture, gabarit de découpe, manuel

FOIRE AUX QUESTIONS - Encastrable300IWLCR6 FOCAL

Comment installer l'enceinte Focal Encastrable300IWLCR6 ?

Après avoir découpé le trou à l'aide du gabarit, insérez le cadre de montage en faisant pivoter les pattes de fixation. Verrouillez les pattes, connectez les câbles en respectant la polarité (rouge +, noir -), puis insérez l'enceinte en tournant les poignées rouges jusqu'au clic. Enfin, fixez la grille magnétique.

Comment régler le niveau du tweeter ?

Utilisez l'interrupteur situé à l'arrière de l'enceinte pour ajuster le niveau du tweeter (uniquement sur les modèles 300ICW6 et 300ICW8).

Quelle est la période de rodage recommandée ?

Les haut-parleurs nécessitent une période d'adaptation de quelques semaines. Pour accélérer le rodage, faites fonctionner les enceintes une vingtaine d'heures consécutives à volume modéré.

Puis-je peindre la grille de l'enceinte ?

Oui, vous pouvez peindre la grille avec un pistolet à peinture en utilisant une peinture murale. Retirez la grille au préalable ou utilisez le masque de protection magnétique fourni pour peindre le mur sans démonter.

Comment connecter les câbles à l'enceinte ?

Dénudez les câbles et insérez-les dans les bornes à ressort : le fil connecté à la borne + de l'amplificateur doit aller sur la borne rouge de l'enceinte, et le fil - sur la borne noire. Respecter la polarité est impératif pour une bonne image stéréo.

Quelle puissance d'amplificateur est recommandée ?

La puissance ampli recommandée est de 25 à 130 W. Un défaut de puissance peut endommager le tweeter, privilégiez un amplificateur adapté.

Cette enceinte peut-elle être installée dans une salle de bain ?

Oui, l'enceinte est insensible à l'humidité et peut être utilisée en milieu humide comme salle de bain ou cuisine.

Comment orienter le tweeter pour une meilleure écoute ?

Le tweeter peut être articulé sur ±20° et orienté à 360° (modèles 300ICW6 et 300ICW8). Dirigez-le vers la zone d'écoute pour une précision accrue des aigus et de l'image stéréo.

Quels accessoires sont fournis avec l'enceinte ?

L'emballage contient : l'enceinte, un cadre de montage, une grille circulaire, une grille carrée, un masque de protection pour peinture, un manuel d'utilisation, un guide rapide et un gabarit de découpe.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec pour dépoussiérer, ou un chiffon humide si taché. N'utilisez jamais de solvants, détergents, alcools ou produits corrosifs.

MODE D'EMPLOI Encastrable300IWLCR6 FOCAL

Manuel d'utilisation / User manual

300 SERIES

Manuel d'utilisation / User manual

Ajustement du niveau du Tweeter

(sur 300ICW6 et 300ICW8 unique).

Commutateur positionné à l'arrière du produit.

Manuel d'utilisation / User manual

	300ICW4	300ICW6	300ICW8
Type	2 voies	2 voies	2 voies
Sensibilité (2,83 V/1 m)	88 dB	89 dB	89 dB
Bande passante (+/-3 dB)	80 Hz - 28 kHz	65 Hz - 28 kHz	48 Hz - 28 kHz
Coupure basse (-6 dB)	72 Hz	45 Hz	35 Hz
Impédance nominale	8 Ohms	8 Ohms	8 Ohms
Impédance minimale	4,5 Ohms	4,8 Ohms	4,5 Ohms
Puisance ampli recommendée	25 - 100 W	25 - 130 W	25 - 150 W
Dimensions (Ø x Profondeur)	192 x 100 mm	247 x 108 mm	302 x 130 mm
Diamètre d'encastrement	165 mm	216 mm	264 mm
Profondeur d'encastrement	95 mm	105 mm	130 mm
Poids net (avec grille)	1,3 kg	2,4 kg	3,2 kg
Dimensions carton (L x P x H)	260 x 260 x 250 mm	310 x 310 x 270 mm	375 x 375 x 310 mm
Poids total en carton	2,3 kg	3,9 kg	5,1 kg

	300ICW4	300ICW6	300ICW8
Type	2 ways	2 ways	2 ways
Sensitivity (2.83V/1m)	88dB	89dB	89dB
Frequency response (+/-3dB)	80Hz - 28kHz	65Hz - 28kHz	48Hz - 28kHz
Low frequency point (-6dB)	72Hz	45Hz	35Hz
Nominal impedance	8 Ohms	8 Ohms	8 Ohms
Minimal impedance	4.5 Ohms	4.8 Ohms	4.5 Ohms
Recommended amplifier power	25 - 100W	25 - 130W	25 - 150W
Dimensions (Ø/Depth)	7916 x 31516" (192 x 100mm)	923/32 x 414" (247 x 108mm)	1157/64 x 51/8" (302 x 130mm)
Cut-Out diameter	612" (165mm)	812" (216mm)	102564" (264mm)
Depth behind surface	34564" (95mm)	4964" (105mm)	51/8" (130mm)
Net weight (with grill)	2.6lbs - (1.3kg)	5.3lbs - (2.4kg)	7.05lbs - (3.2kg)
Box dimensions (W x D x H)	1015/64 x 1015/64 x 927/32" (260 x 260 x 250mm)	1215/64 x 1213/64 x 105/8" (310 x 310 x 270mm)	1449/64 x 1449/64 x 1213/64" (375 x 375 x 310 mm)
Total weight in box	5.07lbs - (2.3kg)	8.6lbs - (3.9kg)	11.24lbs - (5.1kg)

Pour validation de la garantie Focal-JMlab, il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantee

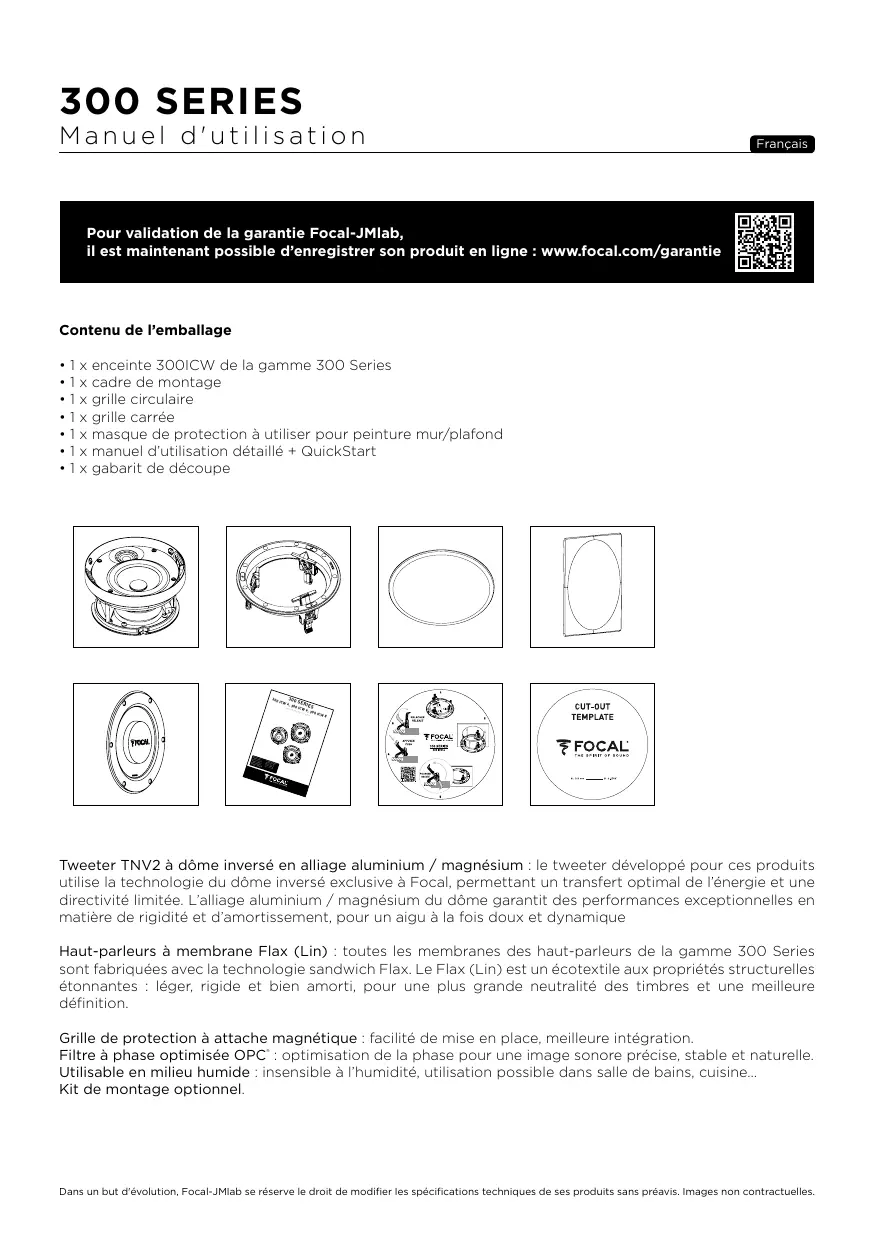

Contenu de l'emballage

• 1 x enceinte 300ICW de la gamme 300 Series
• 1x cadre de montage
• 1 x grille circulaire
• 1x grille carrée
• 1 x masque de protection à utiliser pour peinture mur/plafond
• 1 x manuel d'utilisation détaillé + QuickStart
• 1x gabarit de découpe

Tweeter TNV2 à dôme inversé en alliage aluminium / magnésium : le tweeter développé pour ces produits utilise la technologie du dôme inversese exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique

Haut-parleurs à membrane Flax (Lin): toutes les membranes des haut-parleurs de la gamme 300 Series sont fabriquées avec la technologie sandwich Flax. Le Flax (Lin) est un écotextile aux propriétés structurelles étonnantes: léger, rigide et bien amorti, pour une plus grande neutralité des timbres et une(Meilleure définition.

Grille de protection à attache magnétique : facilité de mise en place, meilleure intégration.

Filtre à phase optimisée OPC*: optimisation de la phase pour une image sonore précise, stable et naturelle. Utilisable en milieu humide : insensible à l'humidité, utilisation possible dans salle de bains, cuisine...

Kit de montage optionnel.

Période de rodage

Les haut-parleurs utilisés dans les enceintes de la gamme Intégration 300 Series sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moyen de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures consécutives. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Intégration 300 Series.

Câblage avant l'installation

Vou ne pourrez envisager le montage de vos enceintes qu'après la pose des cables. Assurez-vous de laisser suffisamment de longueur de cable pour pouvoir connecter facilement votre produit (environ 50~cm ). Nous vous conseillons d'utiliser du cable avec un repere de manière à respecter la polarite des haut-parleurs (+/-). Choisissez des cables de qualite et de section appropriees à la longueur : votre revendeur saura vous conseiller.

Choix de l'amplificateur

Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l' amplificateur sature et génére des signaux parasites qui risquent de détruire le tweeter. La capacité dynamique et la définition des enceintes Intégration 300 Series sont suffisamment élevées pourmettre en evidence les qualités et définuts des amplificateurs qui leur seront associés. Notre revendeur saura aiguiller votrechoix, en fonction de vos gouts et de notre budget.

Installation

Construction existante

• Avant d'installer les enceintes, assurez-vous que les emplacements correspondants dans le plafond/mur sont libres de toute obstruction comme le passage d'un conduit d'aération, ou de tout cable risquant d'intérférier avec l'installation. Utilisez les outils appropriés pour vous aider dans la détermination des endroits édequats.
  Assurez-vous qu'il y a suffisamment d'espace à l'intérieur du plafond/mur pour pouvoir installer le produit.

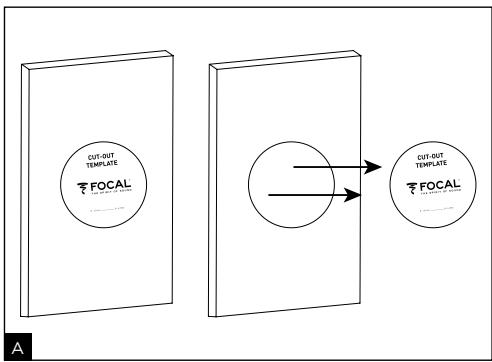

• En utilisant le gabarit de découpe fourni, tracez une ligne sur le plafond/mur existant. Découpez alors en suivant le tracé avec un outil approprié pour pratiquer une ouverture circulaire dans le plafond/mur (fig. A).

Nouvelle construction

• Utilisez le kit de montage optionnel spécifique
• Câblez les enceintes avant de les installer

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brulées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pose de l'enceinte

Les produits 300ICW de la gamme 300 Series comprend un cadre de montage, une enceinte 300ICW, des grilles magnétiques circulaires et carrees. La mise en place des produits 300ICW de la gamme 300 Series ne nécessite aucun outil!

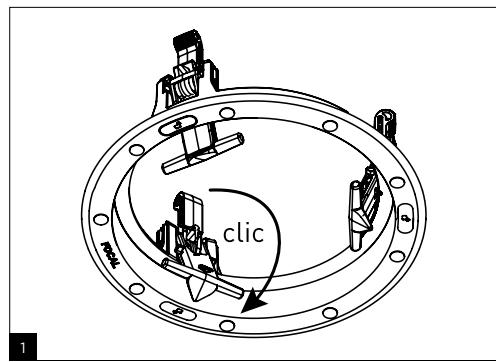

1. Faites pivoter la patte de fixation jusqu'à ce qu'elle se clipse sur le cadre de montage de maniere à pouvoir passer le cadre de montage au travers de l'ouverture. (fig. 1)

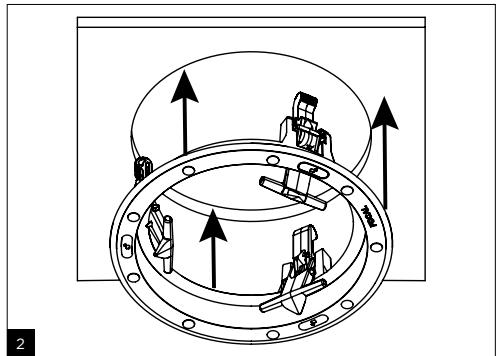

2. Avec une main, insérez le cadre de montage dans l'ouverture du plafond/mur de manière à ce qu'il soit bien plaqué contre le plafond/mur. (fig. 2)

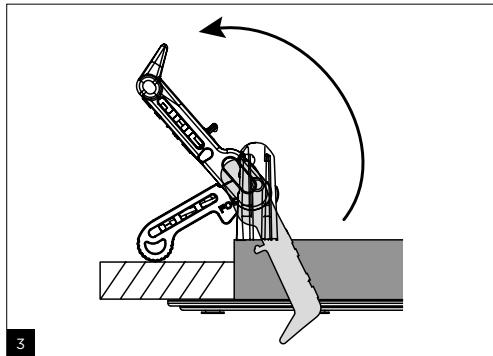

3. Pour verrouiller le cadre de montage, placez votre autre main au travers de l'ouverture et avec 2 doigs, faites pivoter la patte de fixation à l'opposé de sa position initiale. (fig. 3)

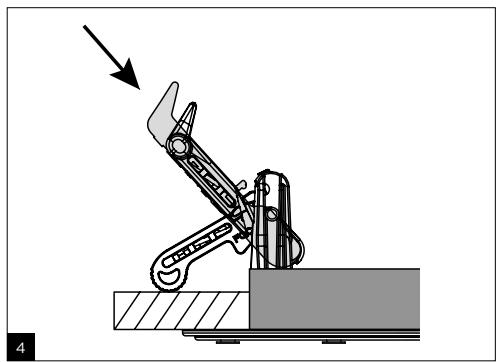

4. Poussez alors la patte vers le bas jusqu'à la butée (fig. 4).

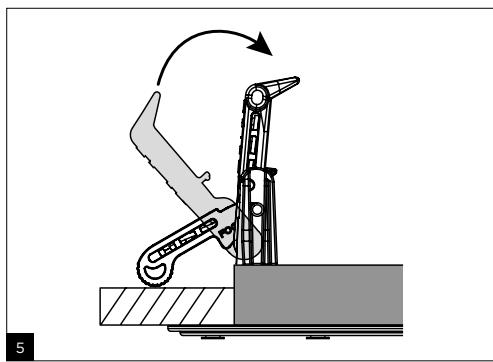

5. Pour finir relâchéz la patte et assurez-vous qu'elle est bien fixée. Vérifiéez également que la patte ne repose pas sur le cable d'enceinte. (fig. 5)

Note 1: répéter l'opération pour les autres pattes de fixation.

Note 2 : pour déverrouiller la patte de fixation : en utilisant 2 doigts, faites pivoter vers l'extérieur la patte de fixation, poussez-la vers le haut puis relâchéz-la.

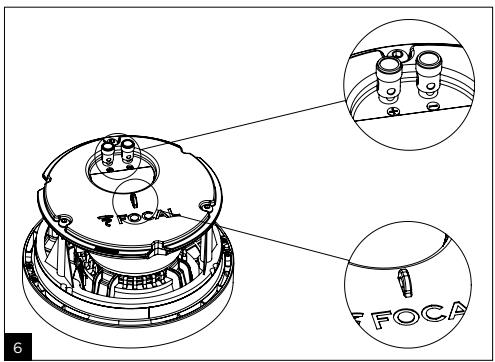

1. Connectez le cable d'enceinte, préalablement dénudé, aux bornes à ressorts de l'enceinte. Il est impératif que la polarité de connexion de chaque enceinte soit correcte : le cable connecté à la borne "+" de l'amplificateur doit être relié à la borne rouge sur l'enceinte. De même, le cable connecté à la borne "- " de l'amplificateur doit être relié à la borne noire. Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement. (fig. 6)
2. L'enceinte peut maintainer etre assemblée sur le cadre de montage. Pour ce faire, positionnez les flèches rouges de l'enceinte en face des zones avec le cadenas ouvert du cadre de montage. (fig. 8)
   Note : en utilisen Ceiling, l'enceinte peut etre solidement fixee au plafond a I'aide d'une elingue (non fournie) qui peut etre accrochee a I'aide du crochet dedied situated a I'arriere du produit. (fig. 6)

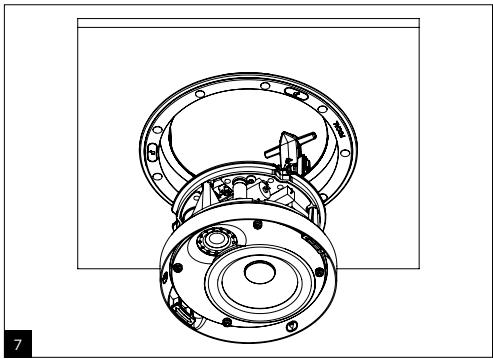

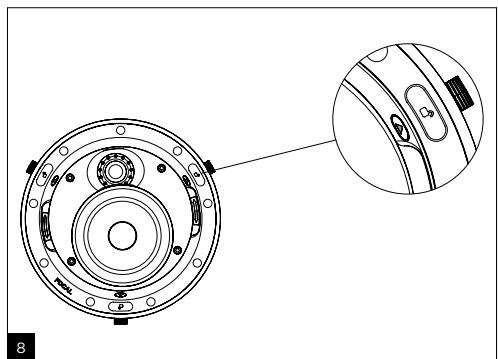

3. Insérez l'enceinte dans le cadre de montage (fig. 7) jusqu'à la butée, et à l'aide des poignées rouges, tournez l'enceinte de manière à ce que les repères soient situées entre 2 zones de cadenas ouverts. (fig. 9)

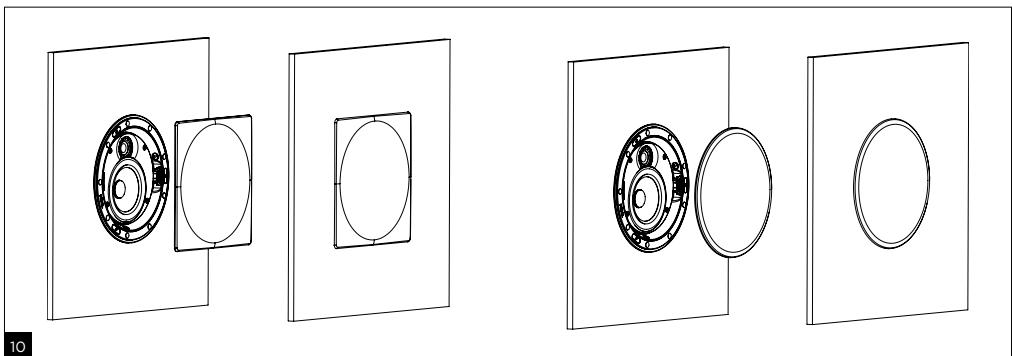

4. La grille, carrée ou circulaire, peut notamment être mise en place. La grille estMAINUENEPlace magnétique sur le cadre de montage, vous avez juste besoin de l'aligner avec le bord du cadre de montage. (fig. 10)

Réglage du tweeteter (300ICW6 et 300ICW8)

Le niveau du tweeter peut être ajusté grâce à l'interrupteur situé sur l'arrière de l'enceinte comme indiqué (fig. B).

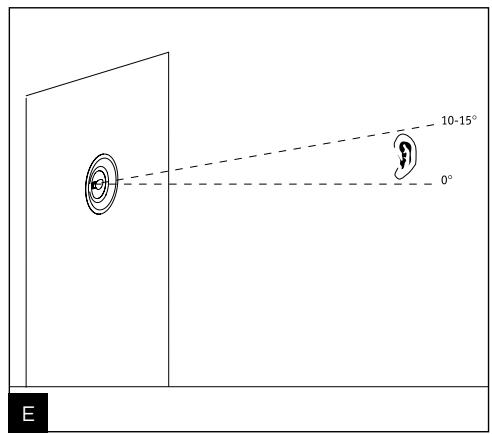

Orientation du tweeter (300ICW6 et 300ICW8)

Le tweeter peut-êtrearticulé sur ± 20^ et orienté à 360^ : dirigez-le vers la zone d'écoute pour une précision accrue des aigus et de l'image stéreo (fig. C).

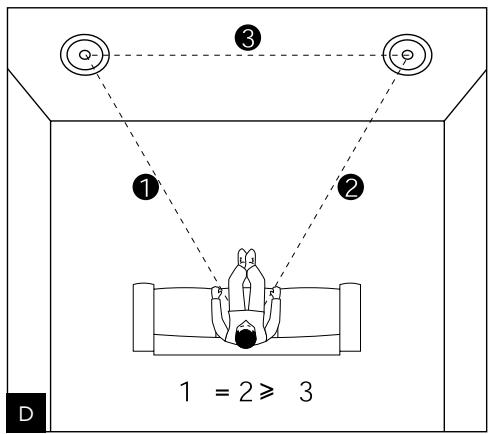

Placement des enceintes principales en utilisation In-Wall

Vos enceintes Integration 300 Series ont ete estudiees pour restituer le plus fid element possible toutes les formes de musique stereo ou programmes home-cinema. Il convient d'observer quelques regles simples pour optimiser leurs performances, garantir un bon equilibre tonal et une image sonore realiste. Les enceintes devront etre placees de facon symetrique face à la zone d'ecoute, de maniere a former idealement un triangle equilateral avec celle-ci.

Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. D).

Les enceintes devont etre placees à la meme hauteur et sur un meme plan horizontal. Idealement, le tweetera sera placé au niveau des oreilles de l'auditeur au point d'ecoute habitual (fig. E).

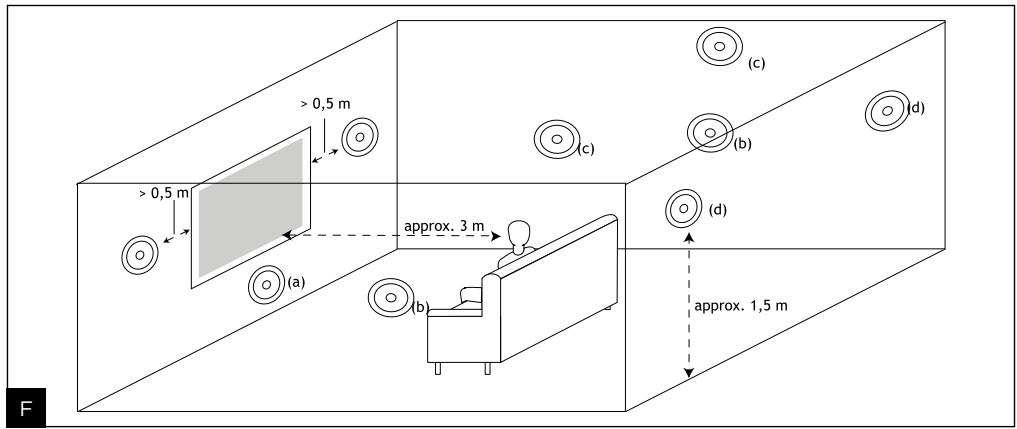

Placement des enceintes centrale et surround

La complexité des bandes sonores des films permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objet visé est d'obtenir dessons suffisamment diffus et difficiles à localiser, par le respect de quelques règles de base (fig. F).

L'enceinte centrale doit être placée à proximé de l'écran pour une restitution réalisée des dialogues (fig. Fa). Si un écran de projection micro-perforé est utilisé (transparent acoustiquement), on pourrait prévoir l'implantation de l'énceinte centrale derrière cet écran.

Si vous utilisez les produits 300ICW de la gamme 300 Series comme enceintes In-Wall, placez les enceintes surround suffisamment en hauteur, au-dessus des oreilles des auditeurs. Evitez de placer les enceintes surround trop en arriere de la zone d'ecoute, car la perception s'en trouvera degradee. Privilegiez un placement sur les murs lateraux, de part et d'autre de la zone d'ecoute ou tres legement en arriere de cette-ci pour obtenir des effets sonores plus enveloplappants (fig. Fb, Fd).

Si vous utilisez les produits 300ICW de la gamme 300 Series comme enceintes In-Ceiling, placez-les sufisamment écartées de chaque côté de la zone d'écoute, ou très légèrement en arrêté de cette-ci (fig. Fc).

Pour les systèmes multicanaux 6.1 ou 7.1 il est possible de combiner les enceintes 300 Series comme enceintes In-Wall ou In-ceiling.

Précautions particulières

L'entretien des enceintes d'intégration 300 Series se limite à un dépoussierage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte. Éviter la proximité d'une source de chaleur.

Peinture

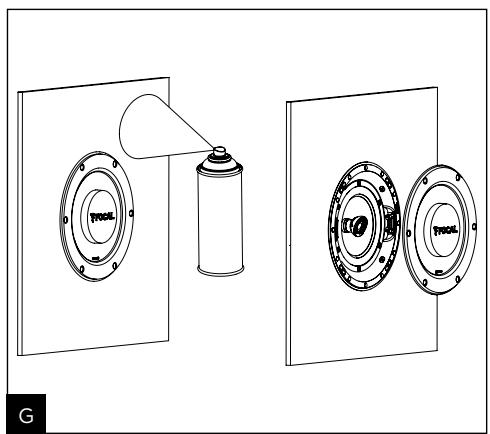

Si vous le désirez, la grille de vos produits 300ICW peut être peinte de manière à harmoniser votre produit avec cette environnement. Nous vous conseillons en premier lieu de retirer la grille du produit et de la peindre à l'aide d'un pistolet à peinture. La peinture utilisée peut être de même nature que la peinture murale. (fig. G)

Si vous désirez peindre le plafond/mur sans démonter votre produit 300ICW nous vous conseillons d'utiliser le masque de protection fourni. Sa fixation sur le cadre de montage est magnétique. (fig. G)
