HSD 58 IX BK INOX - Hotte aspirante SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Caractéristiques techniques principales	Inox, design moderne, installation murale
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Largeur : 58 cm, Profondeur : 50 cm, Hauteur : 80-100 cm (ajustable)
Poids	Environ 15 kg
Compatibilités	Compatible avec les cuisines modernes, installation sur mur
Type de filtre	Filtre à charbon et filtre métallique
Puissance d'aspiration	350 m³/h
Fonctions principales	Extraction et recyclage de l'air, éclairage LED
Entretien et nettoyage	Filtres lavables au lave-vaisselle, surface inox à nettoyer avec un chiffon doux
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage pour entretien
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - HSD 58 IX BK INOX SCHOLTES

Comment régler la température de mon SCHOLTES HSD 58 IX BK INOX ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Pourquoi mon SCHOLTES HSD 58 IX BK INOX ne chauffe-t-il pas ?

Vérifiez que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la température est réglée correctement et que la fonction de préchauffage est activée si nécessaire.

Comment nettoyer l'intérieur de mon SCHOLTES HSD 58 IX BK INOX ?

Utilisez un chiffon doux et humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer l'inox. Pour les taches tenaces, vous pouvez utiliser une pâte de bicarbonate de soude et d'eau.

Quel type de cuisson est recommandé pour le SCHOLTES HSD 58 IX BK INOX ?

Cet appareil est idéal pour la cuisson à la vapeur, la cuisson au four et le rôtissage. Suivez les instructions de votre recette pour les meilleures performances.

Le SCHOLTES HSD 58 IX BK INOX produit-il des fumées lors de la première utilisation ?

Oui, il est normal que des fumées se dégagent lors de la première utilisation, en raison des résidus de fabrication. Cela devrait cesser après quelques minutes de fonctionnement.

Comment réinitialiser mon SCHOLTES HSD 58 IX BK INOX ?

Pour réinitialiser l'appareil, débranchez-le pendant quelques minutes, puis rebranchez-le. Cela devrait réinitialiser tous les paramètres.

Mon SCHOLTES HSD 58 IX BK INOX émet un bruit étrange. Que faire ?

Vérifiez que l'appareil est bien nivelé et qu'aucun objet ne bloque les ventilateurs. Si le bruit persiste, contactez le service client pour une assistance supplémentaire.

Comment savoir si mon SCHOLTES HSD 58 IX BK INOX a besoin d'un entretien ?

Si vous remarquez des performances réduites, des bruits anormaux ou des indicateurs d'erreur sur le panneau de contrôle, il est temps de faire vérifier l'appareil par un professionnel.

MODE D'EMPLOI HSD 58 IX BK INOX SCHOLTES

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.

SECURITE GENÉRALE

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 40cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières a gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! Ne pas racorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation. Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, le local doit dispose d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les alimentes sous la hotte.

L'utilisation de flammes libres peut entraîner des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éciter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.

La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.

La société décline toute responsabilité pour d'eventuels inconveniens, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

BRANCHEMENT ÉLECTRIQUE

La tension électricque doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est presente (raccordement direct au circuit électricque), ou si la prise ne se trouve pas dans une zone accessible, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électricque en conditions de catégorie surtension lll, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

Changement du cable d'alimentation

Attention! La substitution du cable d'alimentation doit être effectuee par le service d'assistance technique autorise de façon a prevenir tout risque.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.
Utiliser un tuyau le plus lisse possible sur sa partie interne.
Le matériel du tuyau doit être aux normes.
! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE?

! Notre hotte est prévue pour être utilisée en version recyclage et peut être installée en version évacuation extérieure en enlevant le filtre au charbon et en installant un tube d'évacuation (à acheter) pour relier la hotte à l'extérieur.

! On peut commander une cheminée téléscopique comme KIT ACCESSOIRE. Les informations sur l'installation de la cheminée téléscopique sont déjà containues dans ce manuel.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord = 150 mm.

Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version recyclage

Il convient d'utiliser un filtré à charbon actif, disponible auprès de-vous revendeur habitual.

L'air aspiré sera dégraissé et désodoré avant d'être refoulé dans la pierce à travers la grille supérieure.

COMMANDES

1. Touche reset saturation des filtres: la hotte, au travers de la signalisation lumineuse de cette touche, avertit l'utilisateur quand il est nécessaire d'effectuer l'entretien des filtres.

Touche illuminée en rouge clignotant: faire l'entretien du filtre anti-graisses, appuyer ensuite sur la touche pendant 3 secondes au moins jusqu'à ce qu'elle s'éteigne.

Touché illuminée en rouge: faire l'entretien du filtre à charbon actif, appuyer ensuite sur la touche pendant 3 secondes au moins jusqu'à ce qu'elle s'éteigne.

Attention: la hotte est préprogrammée pour la seule signalisation de l'entretien du filtré anti-graisses.

Pour activer la signalisation de l'entretien du filtré au charbon actif: Mettre la hotter en position OFF, appuyer sur la touche 6 pendant plus de 3 secondes (la touche s'allume en rouge pour signaler que la programmation est effective).

Pour désactiver la signalisation de l'entretien du filtré à charbon actif, repeter à nouveau cette opération.

1. Touche de selection de la vitesse (puissance) d'aspiration intensive (temporisée): appuyer pour sélectionner la vitesse (puissance) d'aspiration, le temps de fonctionnement est de 5 minutes (touché clignotante) après quoi la hotte s'éteint ou returne à la vitesse (puissance) d'aspiration précédemment sélectionnée.

Note: Il est possible de contrôler cette fonction de façon à ce que la hote s'éteigne en tous les cas après 5 minutes de fonctionnement (meme si une autre vitesse (puissance) d'aspiration était sélectionnée precedement), pour cela, après avoir appuyé sur la touche, appuyer à nouveau et maintainir appuyé, la touche.Commencerà à clignoter pour indiquer que la fonction désirée a été programmée.

1. Touche de selection de la vitesse (puissance) d'aspiration 3: appuyer 1 fois sur cette touche pour selectionner la vitesse (puissance) d'aspiration et appuyer à nouveau et notamment appuyé pour activer le temps de fonctionnement à 10 minutes (touche clignotante) après quoi la hotte s'éteindra.

1. Touche de selection de la vitesse (puissance) d'aspiration 2: appuyer 1 fois sur cette touche pour selectionner la vitesse (puissance) d'aspiration et appuyer à nouveau et notamment appuyé pour activer le temps de fonctionnement à 15 minutes (touche clignotante) après quoi la hotte s'éteindra.

1. Touche OFF aspiration / ON vitesse (puissance) d'aspiration 1: appuyer 1 fois sur cette touche pour eteindre la vitesse (puissance) d'aspiration selectionnee ou si aucune vitesse (puissance) d'aspiration n'est selectionnee, pour selectionner la vitesse (puissance) d'aspiration 1, appuyer a nouveau et maintainir appuyé pour activer le temps de fonctionnement à 20 minutes (touche clignotante) après quoi la hotte s'eteindra.

1. Touche ON/OFF Lumières : appuyer sur cette touche pour allumer et éteindre les lumières.

ENTRETIEN

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.

Entretien des filtres anti-graisses

Il retient les particules deGRAisse issues de la cuisson.

Le filtré doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

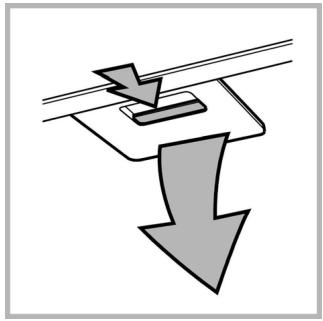

Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modele possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65^ (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtr, ensuite lemettre dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtr sera abîné.

Montage

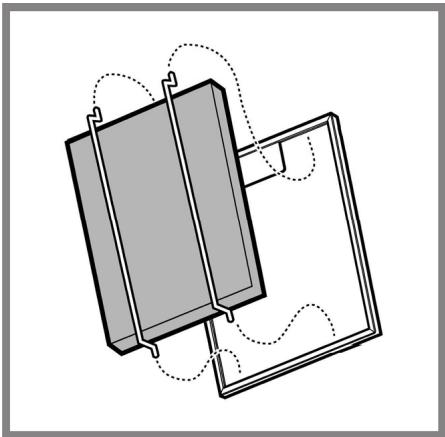

Installer le filtré à charbon à l'arrière du filtré àGRAISE et fixer avec deux baquettes.

Attention! Les baguettes sont inclues dans la confection du filtre à charbon et non sur la hotte.

Pour démonter le filtré, procédé en sens inverse.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

1. sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
3. Refermer le plafonnier (fixation par encliqueture).

ÉLIMINATION

Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet appariel, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

Si la hotte ne fonctionne pas:

S'assurer:

• de l'absence de coupure de courant.
• qu'une vitesse a ete selectionnee.

Si la hotte a un faible rendement:

S'assurer:
- que la vitesse du moteur sélectionné est suffisante pour la quantité de fumée et de vapeurs libérées.
- que la cuisine est insuffisamment aérée pour assurer une prise d'air.
- que le filtré à charbon n'est pas usé (hotte en version filtrante).

Si la hotte s'eteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Modèle HSD 58 IX/BK

Hauteur 55.9 cm

Largeur 54,8 cm

Profondeur 34,8 cm

Absorption totale 290 W

Absorption moteur 1x250 W

du tuyau d'évacuation 15 cm

Cette hotte est fabriqué conformément aux exigences des directives

europeennes suivantes:

Directive basse tension: 2006/95/EC (12-12-2006)
Directive CEM: 2004/108/EC (15-12-2004)

Éléments non fournis avec la hotte
