Type de produit	Hotte aspirante et filtrante
Marque	ROSIERES
Modèle	RHC626RB
Usage	Évacuation des fumées et vapeurs de cuisson
Version d'installation	Aspirante (évacuation extérieure) ou filtrante (recyclage avec filtre à charbon)
Sorties d'air	Supérieure (B1) et arrière (B2, optionnelle)
Distance minimale au plan de cuisson	60 cm (électrique) / 75 cm (gaz ou mixte)
Fixation	Murale ou sous meuble
Alimentation électrique	230 V / 50 Hz (vérifier l'étiquette)
Raccordement	Fiche ou direct avec interrupteur bipolaire (distance contacts > 3 mm)
Fonctions	Plusieurs vitesses d'aspiration, éclairage
Éclairage	Ampoule incandescente max 40W (E14) ou halogène max 20W (G4)
Filtre à graisse	Métallique autoportant (lavable en lave-vaisselle ou à la main)
Filtre à charbon	Rectangulaire (S1, S2, S3) ou circulaire (V1-V3) – changement 4 à 6 mois
Entretien	Nettoyage régulier intérieur/extérieur avec chiffon humide et détergent neutre
Sécurité	Débrancher avant entretien ; ne pas flamber sous la hotte ; risque d'incendie
Poids	Environ 15 kg (estimation)

FOIRE AUX QUESTIONS - RHC626RB ROSIERES

Comment installer la hotte en version aspirante ?

Pour une installation aspirante, utilisez la sortie d'air supérieure B1 ou l'arrière B2 (optionnelle). Appliquez la bride C fournie et bouchez le trou inutilisé avec le bouchon D. Assurez-vous que le sélecteur G est en position aspirante (A).

Comment installer la hotte en version filtrante ?

Si l'évacuation extérieure est impossible, utilisez la hotte en version filtrante en montant le filtre à charbon. Placez le sélecteur G en position filtrante (F). Les fumées sont recyclées via la grille avant.

Quelle distance respecter entre la hotte et la cuisinière ?

Pour une cuisinière électrique, installez la hotte à 60 cm minimum. Pour une cuisinière à gaz ou mixte, la distance doit être d'au moins 75 cm. Respectez les instructions du fabricant de la cuisinière si elles indiquent une distance plus grande.

Comment fixer la hotte au mur ?

Percez les trous à l'aide du gabarit H. Insérez les chevilles J et les deux vis K dans les trous supérieurs. Retirez la grille, accrochez la hotte aux deux vis, puis positionnez la troisième vis L depuis l'intérieur. Serrez toutes les vis.

Comment nettoyer le filtre à graisse ?

Le filtre métallique autoportant peut être nettoyé à la main avec un détergent adapté ou au lave-vaisselle à 65°C. Attention : au lave-vaisselle, la couleur peut changer mais l'efficacité reste inchangée. Pour l'enlever, tirez les ressorts P4 vers l'arrière et extrayez le filtre vers le bas.

Quand et comment changer le filtre à charbon ?

Les filtres rectangulaires (S1, S2, S3) se changent tous les 6 mois. Les filtres circulaires (V1-V3) tous les 4 mois. Pour les rectangulaires, insérez l'arrière du filtre T et accrochez les fixations avant U. Pour les circulaires, encastrez-le à baïonnette en alignant les points X et Y, puis tournez dans le sens horaire.

Comment remplacer l'ampoule de la hotte ?

Pour une ampoule à incandescence : dévissez l'ampoule grillée et remplacez-la par une ampoule ovale max 40W (E14). Pour une ampoule halogène : retirez la protection avec un petit tournevis plat, remplacez par une halogène 20W max (G4). Ne touchez pas l'ampoule halogène avec les doigts.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est branchée et que la prise fonctionne. Si le branchement est direct, vérifiez l'interrupteur bipolaire. Si l'éclairage ne fonctionne pas, l'ampoule est peut-être grillée (remplacez-la). Si le moteur ne tourne pas, contactez un professionnel.

Est-il possible d'utiliser la hotte sans filtre à charbon ?

Oui, en version aspirante (évacuation extérieure), le filtre à charbon n'est pas nécessaire. En version filtrante (recyclage), le filtre à charbon est indispensable pour purifier l'air avant de le rejeter dans la pièce.

Quels sont les risques d'un mauvais entretien des filtres ?

Le non-respect du nettoyage ou du remplacement des filtres (graisse et charbon) augmente le risque d'incendie. Les graisses accumulées sont inflammables. Nettoyez régulièrement et remplacez les filtres à charbon selon les préconisations.

MODE D'EMPLOI RHC626RB ROSIERES

Filtre métallique autoportant

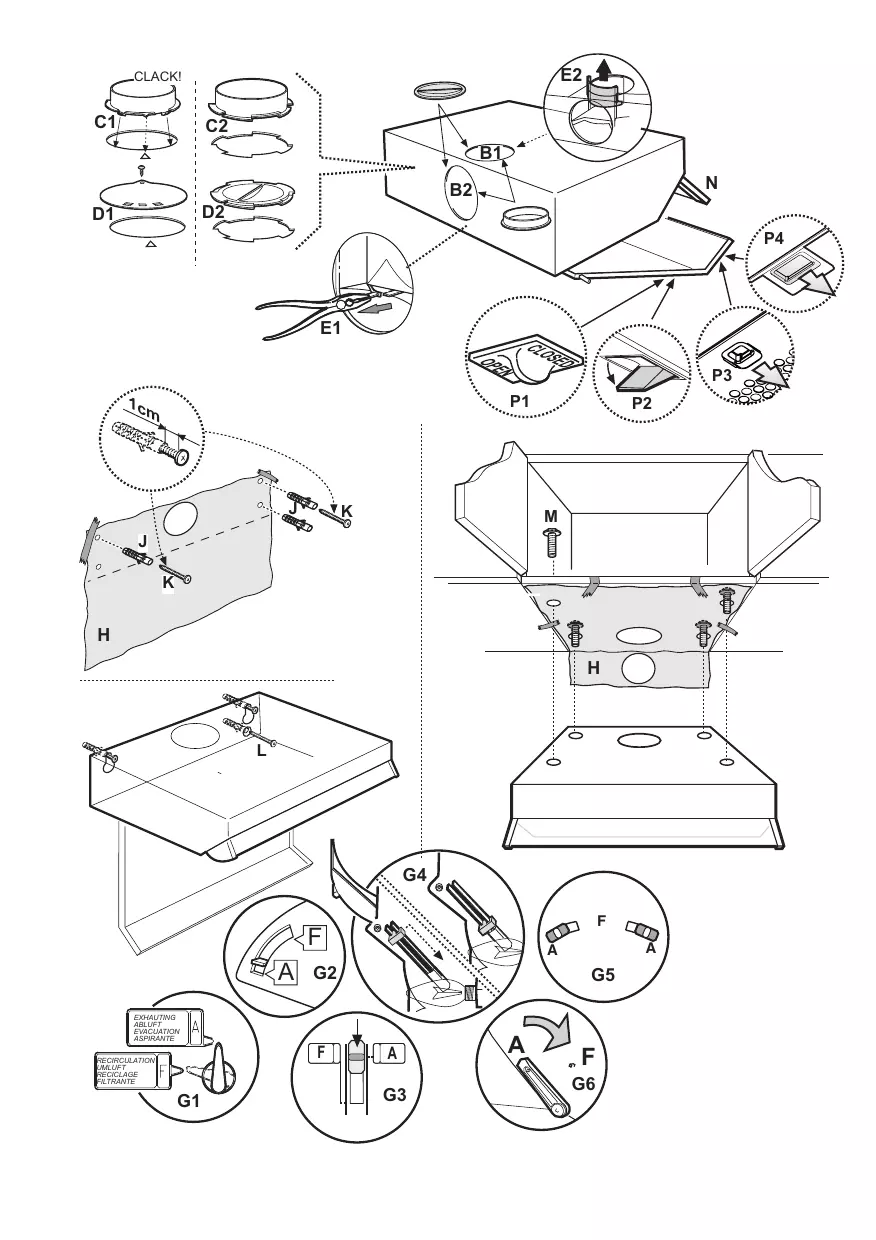

Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.

Sûvrie strictement les instructions de cette notice. Le constructeur decline toute responsabilité pour tous les inconvénibles, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.

La hotte est fournie avec une sortie d'air supérieure B1 et en option une sortie arrière B2, prévue pour l'évacuation des fumées vers l'extérieur. Selon la solution retenue, appliquer la bride C fournie, boucher dans tous les cas le trou inutilisé avec le bouchon D fourni.

Attention! Sur certains modèles, le couvercle D^* est déjà present sur le trou d'évacuation postérieur.

Attention! Sur certains modèles, le trou de sortie arrrière n'est pas directement accessible, même en retardir le bouchon (lorsque celui-ci est monté d'origine). Dans ce cas, retirer la pièce en plastique E1 ou E2 qui obstrue le trou a l'aide d'une pince coupante. Controller que le selectorur mode aspirant/filtrant (situé à l'intérieur de la holtte) G est en position aspirante (A). Dans le cas où il est impossible d'évacuer vers l'extérieur les fumées et vapeurs de cuisson, vous pouvez alors utiliser la hote en version filtrante en montant le filtre a charbon. Les fumées et vapeurs seront recyclées à travers la grille avant située au dessus du panneau de commandes. Controller que le selectorur aspirante/filtrant est en position filtrante (F).

Les modèules sans moteur aspirant fonctionnent seulement en version aspirante et doivent être reliés à une centrale extérieure d'aspiration (non fournie).

Installation - Si vous possédez un plan de cuisson entièrelement électrique, la hotte doit être installée à une distance de 60~cm de 75~cm dans le cas d'un plan de cuisson mixte ou a gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tenir compte.

La hotte peut etre installee sur un mur ou sur le fond d'un meuble; s'il est fourni, utiliser le gabarit de pose H de facon a percer correctement les trous, sinon, appuyer la hotte sur le mur ou sur le fond du meuble et a l'aide d'un crayon noir, repeler I'endroit ou percer les trous.

Fixation murale -Inserer les chevilles J dans les troux et les 2 vis K dans les trouxs supérieurs. Retirer la grille et accrocher la hotte aux 2 vis, ensuite, depuis l'intérieur, positionner la troisieme vis L enfin serrer toutes les vis.

Fixation sous un meuble - Fixer la hotte avec les 4 vis M à l'intérieur du meuble.

Branchement électriche - La tension du réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située dans la hotte. Si la hotte est fournie avec une fiche, la raccorder à une prise accessible conforme aux normes en vigueur. Si la hotte est fournie sans fiche (branchement direct sur le réseau), la raccorder à un interrupteur bipolaire normalisé ayant une distance des contacts supérieure à 3 mm (accessible).

Fonctionnement - Le panneau de contrôle se trouve sur la partie avant de la facade et est dote de differentes vittesses d'expiration. Utiliser la puissance d'aspiration maximale en cas d'odeurs ou de vapeur importantes. Degager le panneau frontal N*. Nous vous conseillons de mettre la hotte en route 5 minutes avant de commencer a cuisineur et de la laisser fonctionner environ 15 minutes après la cuisson.

Entretien - Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle- ci.

Nettoyage - La hote doit être regulierement nettoyée à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon humide imbibé d'alcool dénature ou de détermenges liquides neutres.

Eviter d'utiliser des produits abrasifs.

Le non respect des régles de nettoyage de la hotte, de la substitution et du nettoyage des filtres compré des risques d'incendie.

Filtre a graisse - il peut s'agir d'un des modeles suivants: Le filtre de papier doit être change une fois par mois ou s'il est coloré du coté supérieur, lorsque la couleur est visible du coté de la grille.

Le filtre éponge est lavé une fois par mois et Change tous les 5/6 lavages.

Le filtre mecanique doit être nettoyé à la main une fois par mois à l'aide de détergents adaptés. Vous pouvez également le passer au lave vaisselle.(65°C).

Pour acceder au filtré aGRAISSE OUVRII LA GRILE a l'aide des loquets P et la sortir de ses fixations R1 ou R2.

Le filtré metallique autoportant n'a pas de grille de support, pour l'enlever, tirer les ressorts de décrochage P4 vers l'arrête et extraire le filtré vers le bas.

Attention! Si lave en lave vaisselle le filtrre metallique peut changer de couleur mais son efficacité filtrante reste inchangée.

Filtre au charbon - il peut s'agir d'un des modeles suivants:

Rectanquilaire S1 ou S2 ou S3: changer tous les 6 mois

Montage (S1 ou S2): insérer l'arrière du filtre T et accrocher les fixations avant (U).

Montage (S3): Enlever le couvercle W en tournant les pommées O de 90°

Insérer le petit matelas à charbon à l'intérieur du logement approprié et le fixer en tournant le pommeau 0 de 90^ , referrer le couvercle.

Proceder en sens inverse pour le demontage.

Circulaire(V1-V2-V3-modeles variés): changer tous les 4 moins.

Encastre a bailonette le positionner au centre, le recouvrir de la grille de protection du moteur en veillant à ce que les points X1 ou X2 ou X3 du filtre a charbon correspondant aux points Y1 ou Y2 du convoyeur, puis le tourner dans le sens des aiguilles d'une montre. Pour le démonter tourner dans le sens inverse des aiguilles d'une montre, s'il possede une languette Z ne pas oublier de la soulever légarement apuaravant.

Changement de I'ampoule 40W- Devisser I'ampoule grillée et la remplacer par une ampoule ovale a incandescence max 40W E14. Enlever la grille pour acceder au compartment de la lampe.

Remplacement des lampes halogène - Acceder au logement de la lampe - sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides. Remplacer la lampe endommagee. Utiliser uniquement des lampes halogenes 20W maximum (G4), en ayant solein de ne pas les toucher avec les mains. Refermer le plafonnier (fixation par encliqueiture).

Attention - Ne jamais utiliser la hotte sans avoir installé correctement la grille! L'air aspiré ne doit pas être expulsé dans un conduit utilisé pour l'échéappement des fumées d'appareils alimentés avec une énergie autre que l'énergie électrique. Il faut prévoir une bonne éération du local lorsque l'on utilise simultanément une hotte et des appareils alimentés avec une autre énergie que l'électricité. Il est strictement défendu de faire flamber des aliments sous la hotte. Tout flâme sous la hotte peut endommager les filtres et causeur un incendie. La frutta doit être surveillée pour éviter que l'huile surchauffée ne s'enflamme.

Pour des raisons techniques et de sécurité veuillez suivre scrupuleusement les réglementations locales relatives à l'évacuation des fumées.
