| Type de produit | Climatiseur mobile monobloc |
| Marque | Siemens |
| Modèle | S1RKM09012 |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Consommation maximale | 1180 W |
| Fusible recommandé | 10 A (action lente) |
| Capacité de réfrigération | 2600 W (selon norme Ashrae 128) |
| Fonctions principales | Climatisation, Déshumidification, Purification d'air |
| Vitesses de ventilation | Maximale et Silencieuse |
| Plage de température de fonctionnement (refroidissement) | 18 °C à 35 °C |
| Déshumidification maximale | Jusqu'à 30 L/24h |
| Réservoir d'eau interne | Vidange manuelle via tuyau d'évacuation |
| Télécommande | Filaire (intégrable dans le panneau) avec piles AAA (1,5 V) |
| Minuterie programmable | Mise en marche / arrêt différé par pas de 15 minutes |
| Filtres | Filtre basique + double filtre actif (anti-odeurs, pollen, bactéries) |
| Nettoyage du filtre | Lavage à l'eau courante, séchage avant remontage |
| Remplacement du jeu de filtres | Référence S1 RKZ 09013, à changer une fois par an |
| Longueur maximale du tuyau d'évacuation d'air chaud | 140 cm |
| Sécurité | Protection thermique, redémarrage automatique après 3 min, détection de niveau d'eau |
| Accessoire optionnel pour installation fixe | Passe-fenêtre S1 RKZ 06009 |
FOIRE AUX QUESTIONS - S1RKM09012 SIEMENS
Questions des utilisateurs sur S1RKM09012 SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice S1RKM09012 - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S1RKM09012 de la marque SIEMENS.
MODE D'EMPLOI S1RKM09012 SIEMENS
Mise au rebut de l'emballage 41
Mise au rebut de votre ancien apparéil 41
Avant de connecter votre apparéil 41
Présentation de votre nouvel apparéil
Description de l'appareil 42
Commande à distance 44
Conditions d'Utilisation
Conditions d'utilisation 45
Généralités sur la commande à distance 46
Climatisation. 47
Possibilities d'évacuer l'air à l'extérieur 48
Deshumidification 49
Purification de l'air 50
Mise à l'heure / Programmation du temporisateur
Mise à l'heure 51
Programmation du temporisateur. 51
Déconnexion du temporisateur. 52
Nettoyage et Maintenance
Nettoyage 53
Avant une utilisation en début de saisson. 53
Service Technique / Garantie 54
Considerations qui vous éviteront d'appeler le Service Technique 55
Données Techniques 57
Observations Importantes
Mise au rebut de l'emballage
Respectez l'environnement en mettant l'emballage de votre apparéil au rebut.
- Nos apparèils sont soigneusement emballed pour le transport. Les emballages sont concus dans le but de ne pas porter préjudice à l'environnement. Ils peuvent être recyclées, cesont des produits écologiques.
En recyclant l'emballage, vous contribuez d'une part à l'économie des matières premières, et d'autre part à réduire le volume des déchets.
S'il vous l'admet, vous pouvez rendre l'emballage au commercant qui vous a fourni l'appareil.
Débranchez l'appareil du réseau et coupeze le cable de connexion.
-
Les apparèils contiennent des réfrigerants qui doivent être éliminés conformément à la réglementation en vigueur.
-
Remettez votre vieil apparéil à un organisme,只不过 que de leMETRE au rebut par d'autres moyens.Contactez-vousMairie ou un autre centre compétent pour la reprise de celui-ci.
Mise au rebut de votre ancien apparéil
Lisez le manuel d'instructions avant de l'utiliser pour la première fois. Il contient des informations importantes, non seulement pour l'utilisation mais aussi pour votre sécurité et la maintenance de l'appareil.
Conservez ce manuel d'instructions. Il pourrait eventuellesment servir à un autre usager.
Ne mettez pas en marche un apparéil endommagé.
Le montage et la connexion de votre apparéil doivent être effectuels en accord avec les instructions de montage et la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous courez le risque de perdre les avantages de la garantie.
- Nos apparèils sont fabriqués en accord avec les normes de sécurité en vigueur. Seuls des techniciens compétents en cette matière, sont autorisés à les réparer. Notre sécurité est en jeu.
Assurez-vous que les bouchons des déversoirs sont bien posés car ils auraient pu se déboucher au cours du transport.

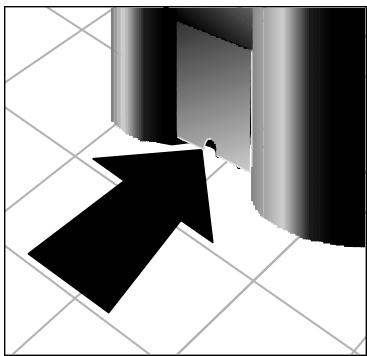

Avant de connecter votre apparéil
Présentation de votre nouvel apparéil

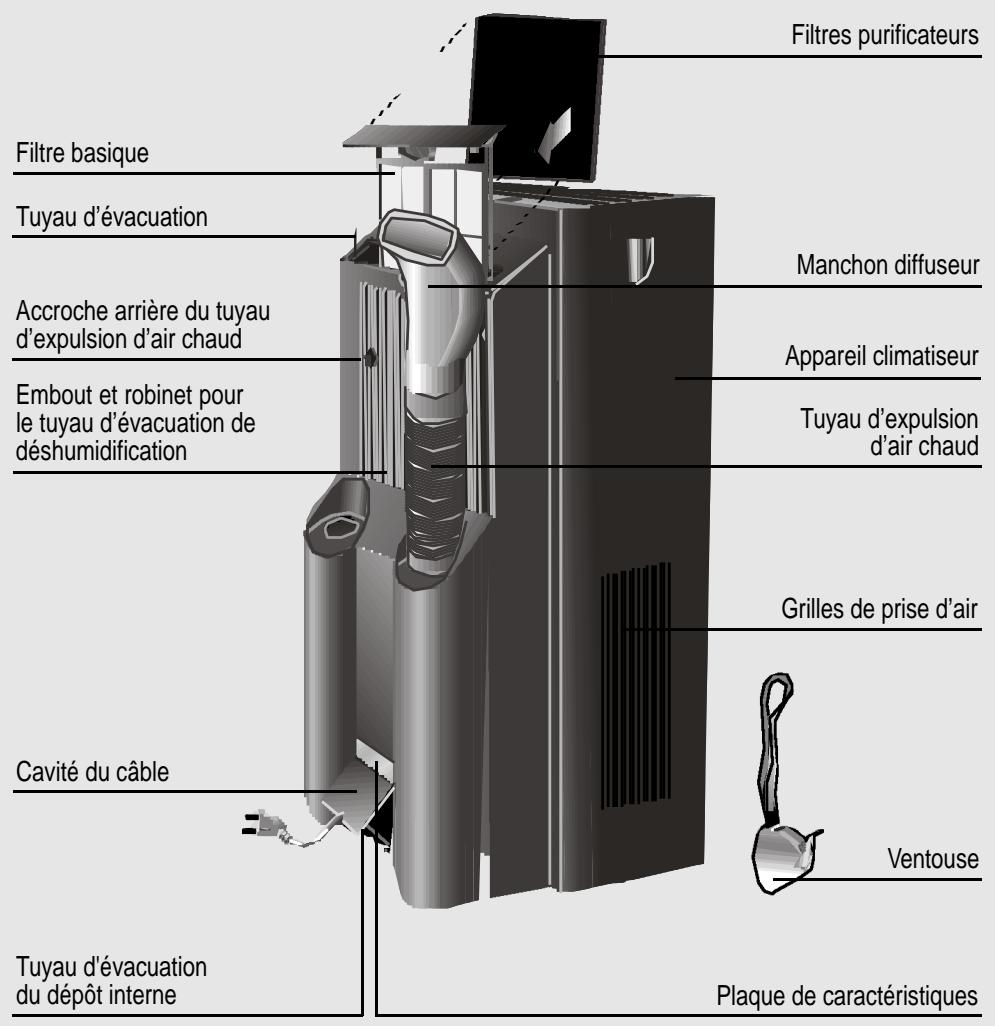

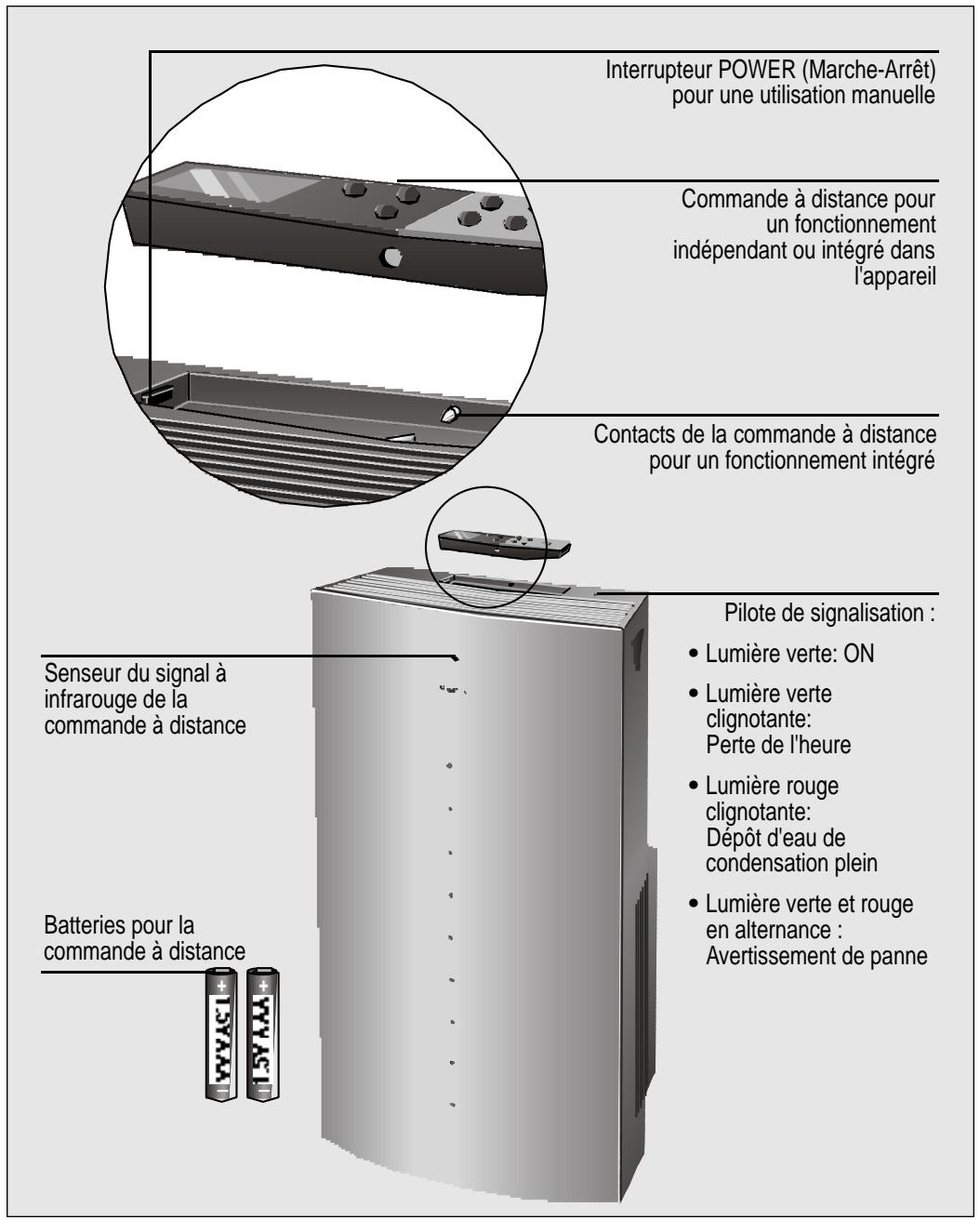

Description de l'appareil
Commande à distance
Conditions d'Utilisation
Conditions d'utilisation
Cet electroménager doit être connecté au réseau à 220/240 V et 50 Hz, par une prise de terre.
Protection par le biais d'un fusible de 10 A d'action lente.
Si vous avez besoin d'une rallonge, celle-ci devra etre pourvue d'une prise de terre, sa section devra etre au moins de 1,5mm^2 par borne et sa longueur inférieure a 25m
Le cable de connexion au réseau électriche dispose d'un logement sur la partie postérieure de l'appareil.
Ne permettez pas que de l'eau entre dans l'appareil.
Evitez de couvir les entrées et sorties d'air de votre apparéil, spécifique pour la fonction de chauffage.
Si le cable d'alimentation est endommagé, vous devez le substituer par un nouveau cable aux caractéristiques similaires. Pour cela, dirigez-vous au fabriquant ou à son service après vente ou le personnel similaire qualifié.

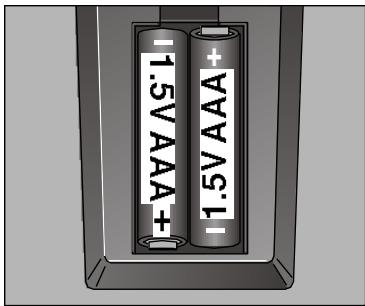

Pose des batteries dans la commande à distance
Retirez le couvercle du compartment arrriere.
- Posez les 2 batteries AAA (1,5 volts) fournies avec l'équipement.
- Remettez le couvercle. Sur l'écran, l'horloge indique 12 heures de forme clignotante.
Attention!
Si l'appareil se déconnecte et vous le remettez en marche, le compresseur demarrera à nouveau après environ 3 minutes. Ce laps de temps est nécessaire pour garantir un fonctionnement correct de l'appareil.
L'appareil dispose de roues pour rendre son déplacement plus facile. S'il était nécessaire d'incliner l'appareil pour son déplacement, il faudrait vider l'eau se trouvant dans le réservoir interne à l'aide du tuyau d'évacuation accouplé à l'embout de la partie inférieure de l'appareil.
Attention!
Faites spécialement attention au transport de cette machine. La base de cet apparéil est muni d'un tube de sortie d'eau qui pourrait se briser en cas de chic.
Instructiones d'Usage

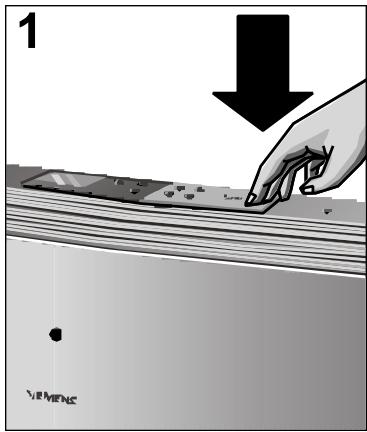

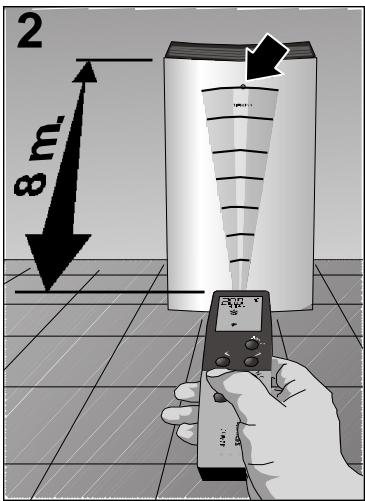

Généralités sur la commande à distance
Vous pouvez opter pour laisser la commande à distance intégrée dans le panneau supérieur de l'appareil, Fig. 1, ou opérer grâce à elle sur une distance approximative de 8 metres, Fig. 2.
Si vous opérez avec la commande intégrée dans l'appareil et vous pouze l'extraire, appuyez vers le bas sur la zone droite de l'appareil, ou apparaisent trois points près du logotype "Siemens".
Pour chacune de ces options,les symboles de l'écran digital apparaisent sur la position la plusADFRAQUATE pour une visualisation correcte. Figures 3 et4.
Lorsque you operez à distance, l'appareil émet des signaux acoustiques qui confirment la réception de l'opération sélectionnee avec la commande à distance. Sur l'écran, apparait au même moment le symbole visuel correspondant,
L'écran digital est équipé d'un système d'illumination qui permet de visualiser les options sélectionnées même dans des conditions de visibilité d'ambiance réduites. Lorsque vous pouze opérer avec la commande intégrée dans le panneau, ladite lumière reste allumée 1 minute depuis la dernière pulsation réalisée sur une touche. Si vous opérez à distance, ce temps est réduit à 3 secondes afin d'économiser les batteries.
Si les piles de la commande à distance s'épuisent, vous pouvez opérer en introduisant la commande dans l'orifice du panneau.
Attention!
En introduisant la commande dans l'orifice du panneau, assurez-vous de le faire dans la position correcte, afin que l'écran digital se trouve à votre gauche.
Il vaut mistroux diriger la commande face à l'appareil pour faciliter la réception du signal.
Si vous perdez la commande, vous pouvez connecter ou déconnecter l'appareil grâce à l'interrupteur "POWER" pour une utilisation manuelle,itué dans l'orifice du panneau,(voir Description de I'appareil).Si vous le connectez, youdevezlefaire sur la fonction de réfrigération maximale avec 20^ de température selectionnée.
Climatisation
- Brancher l'appareil.
Diriger le tuyau d'expulsion d'air chaud vers l'extérieur.

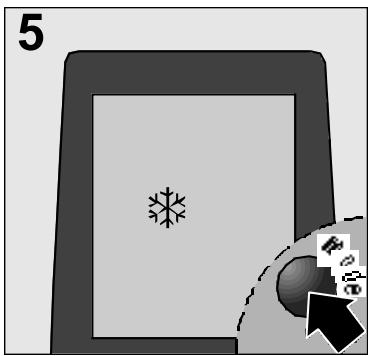

Sélectionnez la fonction de climatisation maximale 品 ou silencieuse 串 , Fig. 5, en appuyant sur la touche "mode".

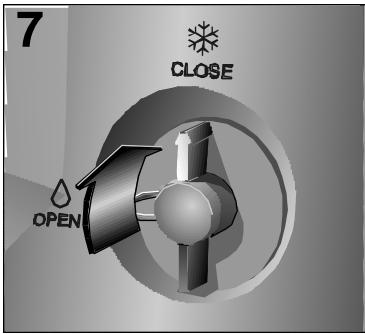

Tournier le robinet d'évacuation et le situer sur la position de réfrigération, Fig. 7.

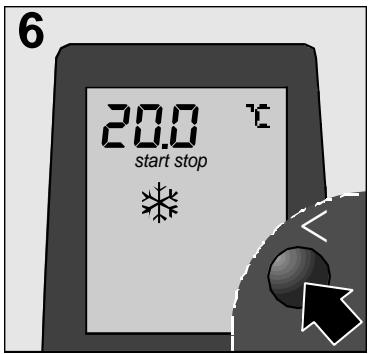

Réglez la température désirée par les touches < et > , Fig. 6. - Connecter l'appareil.en appuyant sur la touche "on/off".
L'appareil refroidit et déshumidifie simultanément l'air de la pierce, créé ainsi un climat agreable.
Si l'appareil se déconnecte automatiquement à cause du thermostat, vous devrez attendre que la température d'ambiance augmente de 2^ pour qu'il se remette en fonctionnement.
Pendant la climatisation, l'eau condensée resultante s'evapore automatiquement et est evacuée vers l'extérieur avec l'air expulsé, au travers du tuyau d'expulsion d'air chaud.
Dans des conditions extrêmes d'humidité, l'appareil accumule de l'eau condensée dans un réservoir interne. Lorsqu'elle arrive à un certain niveau, un pilote de signalisation avec une lumière rouge clignotante s'allume, pour indiquer la nécessité de vider ce réservoir, à l'aide du tuyau d'évacuation accouplé à l'ouverture de la parte inférieure de l'appareil.
Pour vider le réserveur vous pouvez aussi utiliser le mode Déshumidification.

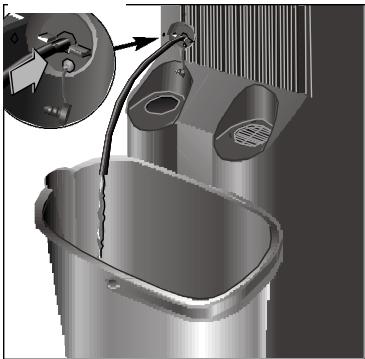

Voici une autre possibilité d'évacuer l'eau:
- Débrancher l'appareil et attendre 10 minutes afin de permettre la connexion des systèmes de sécurité.
- Tournier le robinet d'évacuation 90^ vers la gauche.
- Retirer le bouchon du robinet et introduire le tuyau d'évacuation.
- Situer un écipient à la sortie du tuyau d'évacuation pour recueillir l'eau condensée.
- Sélectionner la fonction de déshumidification.

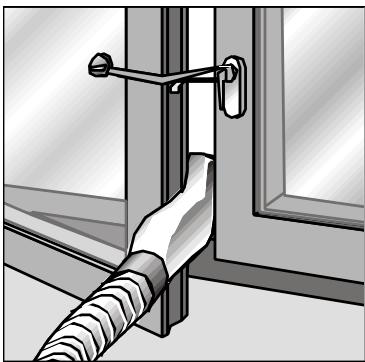

Possibilities d'évacuer l'air vers l'extérieur
Installation mobile
Accouplez le manchon de diffusion au tuyau d'expulsion d'air chaud.
Ouvrir légèrement la fenêtre et situer l'embout d'évacuation de l'air entre le battant et le cadre de la fenêtre. Si les fenêtres sont à double battant, situer l'embout d'évacuation entre les battants droit et gauche.
Fermez le plus possible la fenêtre et retenez-la avec la ventouse fournie.

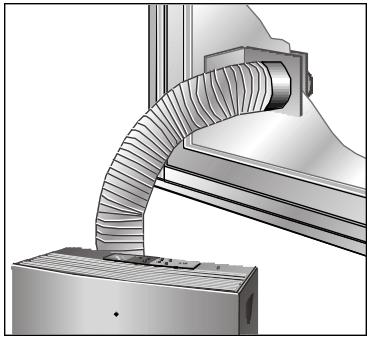

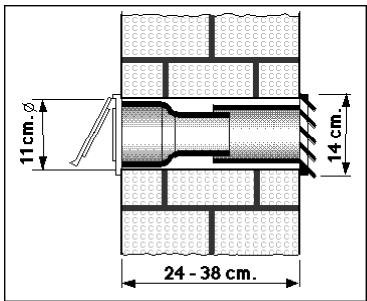

Installation fixe
Elle se réalise en utilisant l'Accessoire Optionnel passée fenètre référence S1 RKZ 06009, que vous pourrez accuperir dans votre commerce habituel.
Pour expulser l'air chaud au travers du mur, il est nécessaire de faire un trou dans celui-ci pour y situer le passer fenêtre.
Retirer le manchon de diffusion et connecter le tuyau d'expulsion d'air à l'accessoire.
Dans le cas d'une installation fixe au travers d'une fenêtre, on utilise seulement la piece de terminaison transparente de l'accessoire, et est aussi nécessaire la réalisation d'un orifice dans le verre dont le diamètre sera de 10,5 cm.
Remarques :
- Ne pas all longer sans nécessite le tuyau d'expulsion d'air chaud (longueur maximale 140 cm).
- Une distance minimale de 70 cm doit exister entre le sol et l'extrémité du tuyau.
- Au moment de poser le tuyau, ne pas réaliser de rayons de flexion trop fermés.
Dans le cas contraire, l'évacuation adequate d'air chaud serait empêchée, ce qui pourrait aussi supposer une réduction de la puissance frigorifique.
Déshumidification
Sur cette position l'appareil réduit l'humidité d'ambiance. Cependant il ne contrôle pas la température.

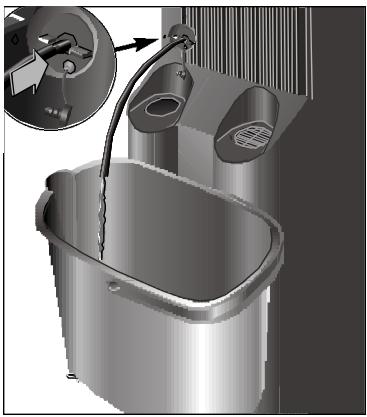

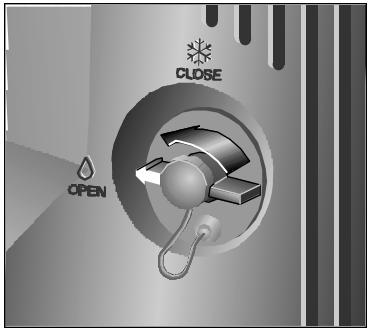

Tournier le robinet d'évacuation 90^ vers la gauche.
Retirer le manchon de diffusion et connecter le tuyau d'évacuation, qui est gardé dans le compartment du filtré basique.
Situer un écipient à la sortie du tuyau d'évacuation pour recueillir l'eau condensée.

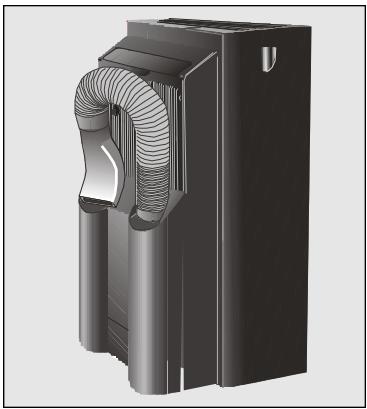

Situé le tuyau d'expulsion d'air sur la position de parking.

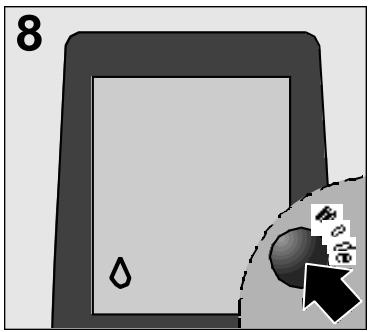

- Sélectionner la fonction de déshumidification sur la commande, Fig. 8, en appuyant sur la touche "mode".
Purification de l'air
La quantité d'eau déshumidifiée peut atteindre 30 litres toutes les 24 heures, selon les conditions d'ambiance.
Attention!
En remettant l'appareil sur la fonction de réfrigération, n'oubliez pas demettre le bouchon du robinet d'évacuation et le tourner 90^ vers la droite. Sinon, de I'eau sortirait lorsque l'appareil fonctionne.
Sur cette fonction, l'écran montre toujours 18^ de température. Tener toujours compte du fait que, pour garantir un fonctionnement parfait de la fonction de déshumidification, la température d'ambiance doit atteindre 18^ .
Sur cette fonction, l'air recommence à circuler à l'intérieur de la pierce en le passant par des filtres purificateurs.
L'appareil incorpore un filtrte basique qui comprend un double filtrte actif purificateur contre:
- Odeurs et fumées.
-
Pollen, bacteries et poussière.
-
Mettre le tuyau d'expulsion d'air sur la même position que pour la déshumidification.

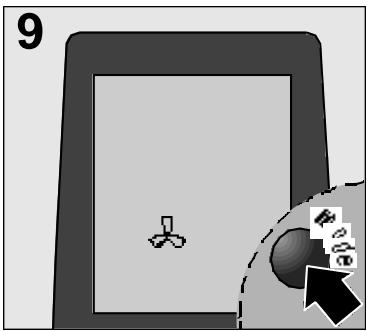

Selectionner la vitesse d'airation : maximale ou silencieuse , Fig. 9, en appuyant sur la touche "mode". - Nous recommendons de laisser les filtres installés indépendamment de la fonction可以选择 (réfrigération, déshumidification, purification de l'air). Vous obtiennent ainsi une action purificatrice plus efficace.
Mise à l'heure / Programmation du temporisateur

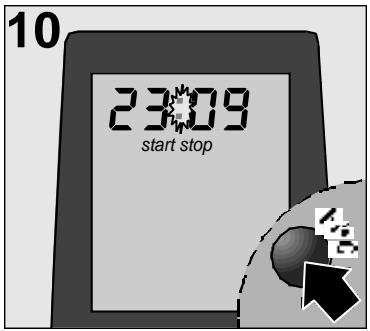

Mise à l'heure
Lorsque les piles sont introduites, l'inscription "12:00" clignotante apparait sur I'ecran digital.
Lorsque l'appareil est connecté, on peut visualiser l'heure actuelle en appuyant sur la touche de selection "Temp / Time", h/°C. L'heure actuelle apparait sur l'écran digital pendant 5 secondes. Pendant ce laps de temps, les deux points scintillent sur l'écran, Fig. 10. Si l'appareil est déconnecté, l'écran ne montre que l'heure.
Vous ne pouvez modifier l'heure que lorsque l'appareil est connecté et après avoir sélectionné sa visualisation sur l'écran. Pour cela actionnez les touches < ou > . Chaque pulsation de ces touches avance ou retardé l'heure montré d'une minute. Si I'on effectue une pulsation continue des touches pendant une durée de temps prolongée, l'heure est continulement modifiée. Les numeros apparaissent clignotants jusqu'à ce qu'ils soient confirmés en appuyant sur n'importe qu'elle touche ( < ou > exceptées). Ce n'est qu'alors que le signal est transmis à l'appareil.
Attention!
Si vous débranchez l'appareil du réseau pendant de nombreuses heures, au moment de le brancher à nouveau, si le pilote de signalisation clignote avec une lumière verte, appuyez sur la touche ON / OFF pour que la commande et l'appareil se synchronisent.

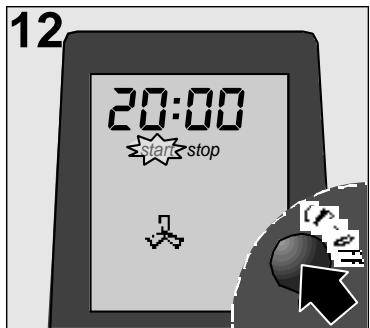

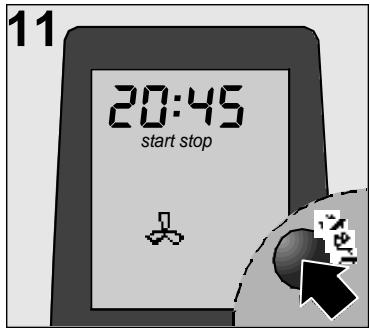

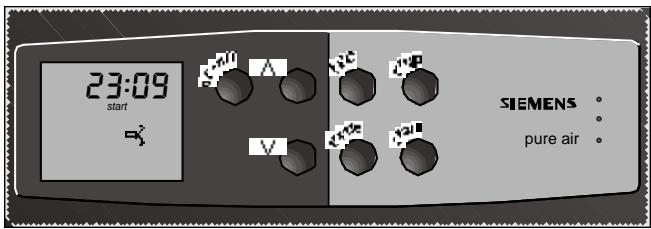

Programmation du temporisateur
(Pour la connexion et déconnexion automatiques du climatiseur d'air). Indépendamment du fait que celui-ci se trouve ou non en fonctionnement, on peut programmermer sur le temporisateur les heures de connexion ou déconnexion du climatiseur d'air.
Déconnexion du temporisateur
- Appuyez sur les touches de mise en marche "start" ou d'arrêt "stop": Sur l'écran de visualisation, apparaissent l'options可以选择 clignotante et les valeurs correspondant à laforthème programmation du temporisateur, Fig. 11.
-
Appuyez sur les touches < ou > afin de modifier la programmation du temporisateur. Cette modification s'effectue en laps de temps de 15 minutes.
L'option "start" ou "stop" clignotent jusqu'à ce que soit confirmée l'heure en appuyant sur n'importe qu'elle touche (< ou > exceptées), Fig. 12.
S'il existe une programmation precedante encore active, vous disposez de 5 secondes depuis que vous la visualisez sur l'écran, pour la modifier grâce aux touches < ou >.
Lorsque l'écran de visualisation montre les heures de connexion ou déconnexion programmes sur le temporisateur, les deux points ne scintillent pas. -
Appuyez pendant deux secondes sur les touches de Mise en marche / Arrêt (start / stop). L'option可以选择 (start / stop) disparaît de l'écran.
Les valeurs et fonctions programmesées sur le temporisateur restent actives, les opérations correspondantes se repétant chaque jour en fonction des heures ajustées, tant qu'elles n'ont pas été désactivées ou annulées comme nous venons de le décrire.
Nettoyage et Maintenance
Nettoyage
Avant uneutilisation endébut de saison

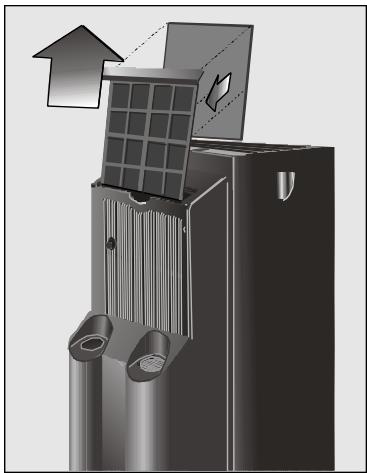

L'appareil dispose d'un filtré à air basique, qu'il faut nettoyer après un temps d'utilisation. Pour cela, il suffit de le laver avec de l'eau courante, le sécher et l'instructor à nouveau.
Le jeu de filters purificateurs reference S1 RKZ 09013 doit être substitué par un nouveau jeu tous les ans afin qu'il continue à être opérationnel. Pour cela, dirigez-vous à votre commerce habituel.

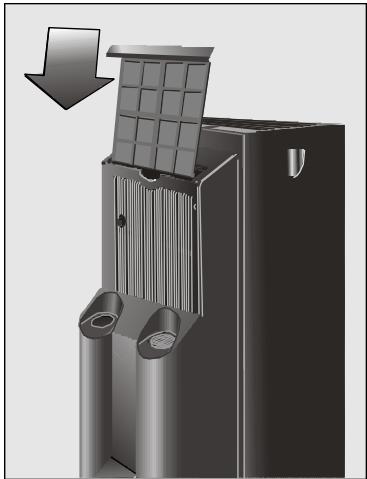

L'installation des filtres doit être faite comme le montrent les figures.
Vous pouvez nettoyer I'appareil à l'aide d'un chiffon ou d'une éponge, de I'eau tiède et un détergeant doux.
N'utilisiez jamais d'eau chaude (à plus de 40^ ), de produit blanchissant, de l'essence, des acides ou des brosses, et évitez l'entrée d'eau dans l'appareil.
Ne nettoyez pas l'appareil à l'aide d'un tuyau d'arrosage.
□ Nous recommendons de retarder les batteries de la commande à distance si l'appareil ne va pas été utilisé pendant plus d'un mois.
Nettoyez le filtré à air.
□ Ensuite, nettoyez l'enveloppe et les grilles si c'est nécessaire.
Nettoyez avec un chiffon sec, les contacts d'alimentation pour la commande à distance, situés dans l'orifice du panneau.
Service Technique / Garantie
Service Technique
Si après avoir tenu compte des instructions d'utilisation, installation, spécialement ce qui est indiqué dans le chapitre "Considérations....", votre apparéil ne fonctionne pas, souvenez-vous que notre Réseau de Services Techniques est à votre disposition.
Pour cela, en communiquant la panne, indiquez le modele (E-NR) et le n^ de fabrication (FD) de votre apparéil, que vous pourrez dire sur la plaque de caractéristiques.
Garantie
Dans chaque pays sont établies les conditions de garantie par les correspondantes Sociétés de Distribution. Pour plus de détails à cet effet, dirigez-vous au Distributeur qui vous a vendu l'appareil en lui facilitant le nom du modèle et le n° de fabrication. Pour toute intervention qui se produit sous garantie, il est indispensable deprésenter le justificatif d'achat de l'appareil.
Considérations qui vous éviteront d'appeler le Service Technique
Que faire si ...
Les actions décrites ci-dessous vous aideront à solutionner vous-mêmes de petits contratements et vous éviteront d'avoir à appeler le Service Technique.
Si, après ces vérifications, le problème n'a pas eté solutionné ou se repête, contactez nos techniciens spécialisés.
... l'appareil ne fonctionne pas ...
Vérifiez que la prise est branchée.
Vérifiez qu'il y a du courant dans le réseau et qu'un fusible n'a pas sauté.
Ajuster une température inférieure avec la touche <
Si vous opèrez à distance, vérifie que les batteries ne sont pas épuisées. Si elles le sont, substituèz-les ou insérez la commande dans l'orifice du panneau.
Si vous opérez avec la commande intégrée dans l'appareil, vérifie que les contacts d'alimentation sont propres et que la commande est insérée de forme ajustate.
... l'appareil ne fonctionne pas et le pilote clignote avec une lumière rouge ...
- Posez l'appareil sur une surface plane. Si le pilote reste allumé, videz le réservoir interieur d'eau de l'appareil. (Voir instructions dans climatisation ou déshumidification).
... la lumière rouge s'allume fréquement ...
Vérifiez que le robinet d'évacuation est sur la position ajustée.
... l'appareil ne fonctionne pas et les lumières verte et rouge clignotent en alternance ...
Avertissez le S.A.T. Une panne s'est produit au niveau des sondes thermiques. Avertir le S.A.T. Officiel de la marque.
... le pilote avec lumière verte clignote ...
L'appareil et la commande à distance ne sont pas synchronisés. Connectez l'appareil avec la commande et les deux parties seront à nouveau automatiquement synchronisées.
... l'appareil ne refroidit pas suffisamment ...
La temporisation d'enclenchement (3 minutes) s'active à chaque mise sous tension de l'appareil. Trois minutes après la mise sous tension, le compresseur démarre audiblement.
La température interieure de la pierce doit être supérieure à 18^ pour que l'appareil puisse travailler sur les modalités de réfrigération ou déshumidification.
... l'appareil est sous tension mais le compresseur ne marche pas ...
Vérifiez que les unions du tuyau d'expulsion de l'air chaud sont correctes.
Vérifiez que la projectione du tuyau d'expulsion n'est pas trop courbe et que sa longueur ne dépasse pas 140 cm.
Vérifiez que le robinet d'évacuation est sur la position de climatisation.
Posez la ventouse pour que l'ouverture de la fenêtre soit la plus petite possible.
Fermez les volets pour minimiser la radiation solaire.
... l'appareil fait un bruit excessif ...
Assurez-vous que le tuyau d'expulsion de l'air est correctement fixé à l'appareil.
Vérifiez qu'il n'existe aucun obstacle à l'entrée et la sortie d'air de l'appareil.
Le bruit cyclique d'eau que vous pouvez entendre est d'au fonctionnement de la pompe qui fait circuler l'eau pour améliorer la puissance de l'appareil.
Attention!
Toute autre panne ou réparation doit être faite par un technicien spécialisé. Consultez dans ce cas le distributeur autorisé, le service d'attention au client ou le Réseau de Services Techniques.
Données Techniques
Données techniques
Consommation à puissance maximum ....1.180W
Fusible. 10 A
Capacité de réfrigération * 2.600W
Degré de fonctionnement
-
Refrigeration min. 18^ - .35^
-
Déshumidification min. 18^- max. 35^
*Ashrae 128
