Type de produit	Hotte aspirante
Marque	ROSIERES
Modèle	RDR91/2BAV
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance maximale du moteur	Non spécifiée
Nombre de vitesses	4 vitesses (selon modèle)
Éclairage	Ampoule halogène Ø35, E14, 220-240 V~, 28 W ou incandescence E14, 40 W
Distance minimale au plan de cuisson	65 cm
Types de filtres	Filtre à graisse (métallique), filtre à charbon (optionnel pour recyclage)
Indicateur de saturation des filtres	Voyant rouge fixe après 30 h (graisse), clignotant après 120 h (graisse + charbon)
Fonction Timer	Arrêt automatique après 5 min (certains modèles)
Sécurité	Thermoprotecteur du moteur (coupure automatique en cas de surchauffe)
Nettoyage des filtres à graisse	Tous les 2 mois environ ou selon indicateur (au lave-vaisselle avec détergent neutre)
Remplacement des filtres à charbon	Tous les 6 mois environ (selon utilisation) ou lorsque le voyant clignote
Remplacement de l'éclairage	Dévisser la bague ou faire levier selon le modèle ; ne pas toucher l'ampoule à mains nues
Type d'installation	Fixation murale, version aspirante ou recyclage
Poids approximatif	10 kg

FOIRE AUX QUESTIONS - RDR91/2BAV ROSIERES

Comment installer la hotte RDR91/2BAV ?

Fixez d'abord les chevilles au mur à l'aide du gabarit de perçage (distance minimale de 65 cm du plan de cuisson). Accrochez la hotte aux vis, puis fixez-la définitivement par les trous arrière. Pour la version aspirante, raccordez un tuyau d'évacuation ; pour la version recyclage, installez les filtres à charbon et le déflecteur.

Comment nettoyer les filtres à graisse ?

Retirez les filtres en poussant l'arrêt vers l'intérieur et en tirant vers le bas. Lavez-les avec un détergent neutre (au lave-vaisselle possible). Replacez-les après séchage. L'indicateur lumineux rouge fixe signale qu'il est temps de les nettoyer (toutes les 30 h de fonctionnement).

Quand remplacer les filtres à charbon ?

Les filtres à charbon sont nécessaires en version recyclage. Remplacez-les tous les 6 mois environ, ou lorsque le voyant lumineux clignote (toutes les 120 h). Pour les modèles avec commandes Fig. 13, l'alarme filtre clignote après 120 h.

Comment réinitialiser l'alarme des filtres ?

Après avoir nettoyé les filtres à graisse (et/ou remplacé les filtres à charbon), appuyez sur la touche E (Fig. 13) ou maintenez la touche d'éclairage enfoncée (Fig. 14) pendant environ 1 seconde pendant que le voyant d'alarme est allumé.

Comment remplacer l'ampoule d'éclairage ?

Retirez d'abord les filtres à graisse. Pour les ampoules halogènes (Fig. 16), dévissez la bague dans le sens contraire des aiguilles d'une montre. Pour les modèles avec couvercle (Fig. 17), faites levier pour ouvrir. Remplacez par une ampoule de même type : halogène Ø35, E14, 220-240 V~, 28 W ou incandescence E14, 40 W. Ne touchez pas l'ampoule à main nue.

Que faire si le moteur s'arrête soudainement ?

Le moteur est équipé d'un thermoprotecteur qui coupe l'alimentation en cas de surchauffe. Laissez refroidir le moteur, puis vérifiez l'installation et les instructions. Si le problème persiste, contactez un professionnel.

Comment utiliser la fonction Timer ?

Sur les modèles avec commandes Fig. 13 ou Fig. 14, appuyez une seconde fois sur la touche de vitesse (tandis que la vitesse est active) pour activer le timer ; la hotte s'éteindra automatiquement après 5 minutes. Le voyant clignote pour confirmer.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si vous installez la hotte en version aspirante (évacuation vers l'extérieur). Dans ce cas, les filtres à charbon ne sont pas nécessaires. En version recyclage, ils sont obligatoires pour purifier l'air.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 65 cm entre la partie inférieure de la hotte et le plan de cuisson.

Comment démonter les filtres à charbon ronds ?

Pour les filtres ronds (Fig. 9 et 15), tournez-les dans le sens contraire des aiguilles d'une montre pour les déverrouiller. Pour les filtres à panneau (Fig. 10), retirez d'abord les fixations métalliques (M) avant d'enlever le filtre.

MODE D'EMPLOI RDR91/2BAV ROSIERES

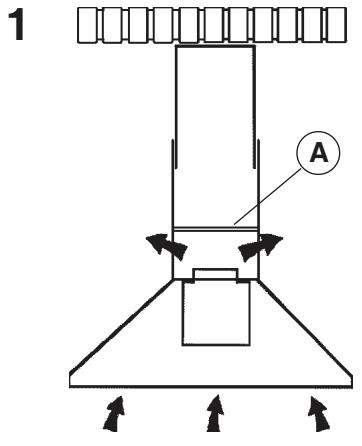

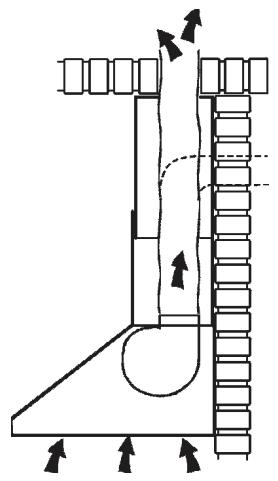

L'appareil peut être en version recyclage ou en version aspirante. Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épures par les filtres à charbons et remis en circulation à travers les grillés latérales d'aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbons et un déflecteur (A) placé dans la partie BASSE du conduit permettant la circulation de l'air dans le local. Les filtres à charbons ne sont pas fournis. Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbons.

INSTALLATION

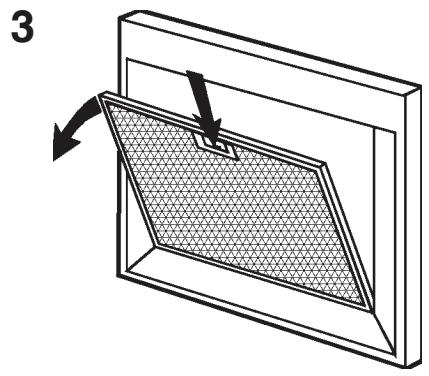

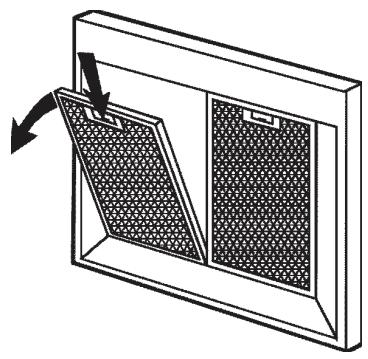

Avant de proceder aux opérations de montage, pour manoeuvrer plus aisément l'appareil, demontez les filtres àGRAISE:à l'aide de la poignee,pousser I'arrêt vers I'intérieur et tirer le filtrre vers le bas (Fig. 3).

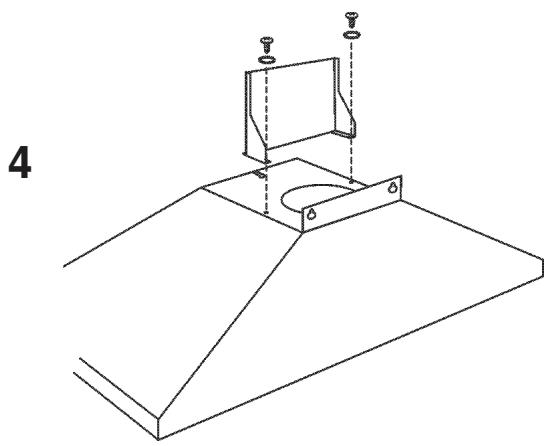

Monter la plaque de l'installation électrique (selon les modèles) en la fixant avec 2 vis et 2 rondelles métalliques (Fig. 4).

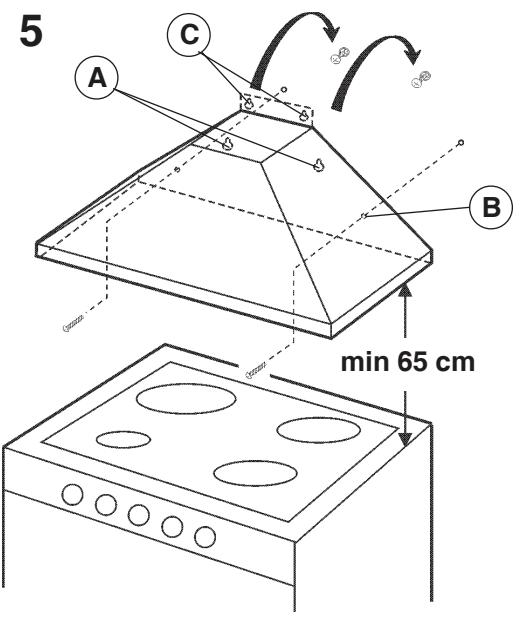

Fixation au mur (Fig. 5): en utilisant le gabarit de perçage appliquer au mur les chevilles qui vous sont fournies, sachant que la distance entre la hotte et le plan de cuisson doit être au minimum de 65~cm . Y insérer deux des vis qui vous sont fournies de sorte que votre apparéil puisse être accroché à celles-ci au moyen des trous qui sont prévus dans le fond (utilissez les trous A; si la hotte est équipée de trous A et C, utilisez seulement le trough C). Àpres avoir accrochéaire l' apparéil, le fixer définitivement au mur en utilisant les deux autres vis et au moyen des trous prévus dans le fond (B). Pour éviter d'abîmer toute apparéil, nous vous recommendons d'utiliser exclusivement les trous prévus par le constructeur.

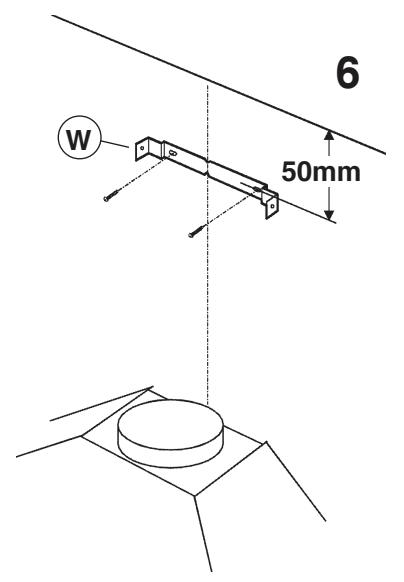

Fixation des tuyaux téléscopiques: Conditions essentielles pour le montage: - Prévoyez l'alimentation électricque à l'intérieur du tuyau téléscopique. - Si l'apparéil doit être installé en version Aspirante, prévoyer le trou d'évacuation de l'air. Posez le support (W) à 50 mm du plafond et place-le à la verticale de votre hotte en vous aidant des encoches se trouvant au centre du support (Fig. 6); a l'aide d'un crayon marquez les 2 trous sur la paroi, puis percz et introduizez les chevilles qui sont fournies en équipement et fixze le support en utilisant les 2 vis (fournies). Version aspirante: raccordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez un tuyau couple et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis). Effectuez le branchement électricque de la hotte à l'aide du cable d'alimentation. Prendre les 2 tuyaux ensemble et les poser sur la partie supérieure de la hotte. Soulevez le tuyau supérieur jusqu'àu plafond et fixze-le au support à l'aide des 2 vis (Fig. 7).

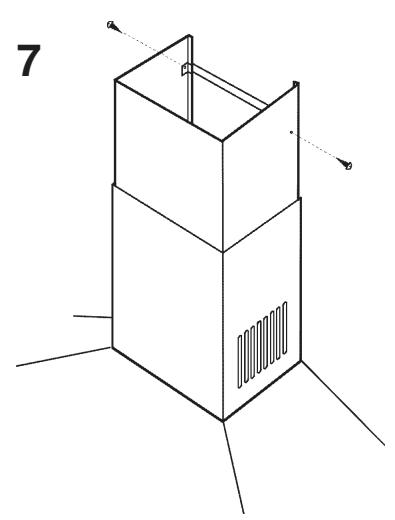

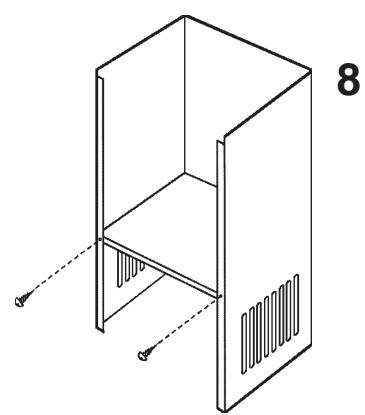

Versione recyclage: effectuez le branchement electrique de la hotte à l'aide du cable d'alimentation. Fixez le deflecteur d'air au tuyau inférieur comme indiqué à la Figure 8, en utilisant 2 vis. Prenez les 2 tuyaux ensemble et posez-les sur la partie supérieure de la hotte.Soulevez le tuyau supérieur jusqu'àu plafond et fixez-le au support à l'aide des 2 vis (Fig. 7).

De plus, nous rappelons que, dans la version recyclage, l'utilisation des filtres à charbon est nécessaire ; vérifie s'ils sont installés, dans le cas contraire, montez-les en procédant comme suit, en fonction du modele en votre possession:

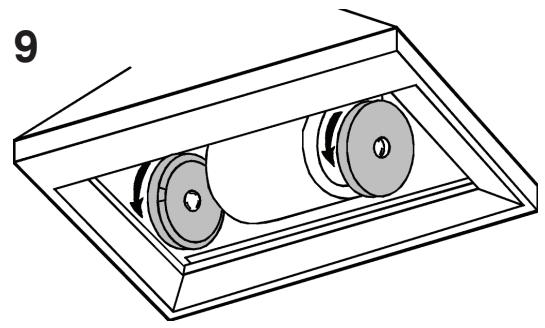

• si la hotte est équipée de filtres à charbon ronds (Fig. 9), accrochez les filtres à charbon avec un mouvement rotatoire, dans le sens contraire des aiguilles d'une montre.

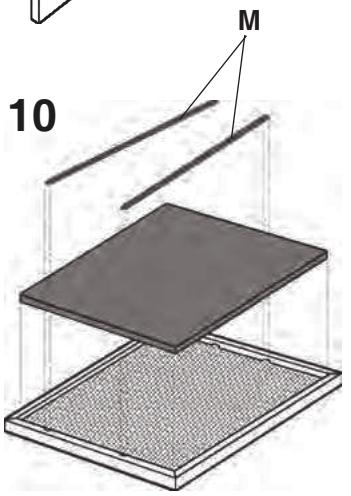

• si la hotte est équipée d'un filtré à charbon à panneau (Fig. 10), enlevez les deux fixations filtres métalliques (M) et positionné le filtré à charbon à l'intérieur du filtré àGRAISE; ensuite, repositionné les 2 fixations filtres pour bloquer le filtré à charbon.

FONCTIONNEMENT

Selon les modetes, l'appareil est muni des types suivants de commandes: Commandes de la Fig. 11: Touche A: interrupteur d'éclairage. Touche B: interrupteur ON/OFF moteur 1e vitesse. Touche C: interrupteur 2e vitesse. Touche D: interrupteur 3e vitesse. E: voyant lumineux de fonctionnement du moteur. DANS CERTAINS MODELES, LE VOYANT DE FONCTIONNEMENT DU MOTEUR (E) N'EXISTPE PAS.

Commandes de la Fig. 12: Touche A: Interrupteur allumage éclairage; position 0 : éclairage en service; position 1 : éclairage éteint. Touche B: Interrupteur moteur; position 0: moteur à l'arrêt; position 1-2-3: moteur en service à la première, seconde et troisisième vitesse. C: Voyant témoin de fonctionnement du moteur.

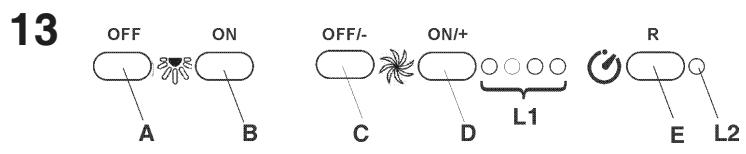

Commandes de la Fig. 13: Touche A: étient l'éclairage. Touche B: allume l'éclairage. Touche C: diminue la vitesse pour arriver à la vitesse minimum. Si pressée pendant 2^ le moteur s'arrête. Touche D: actionne le moteur (en rappeling la的最后一e vitesse utilisée) et augmente la vitesse pour arriver à la vitesse maximale.

Touche E: RESET ALARME FILLRES/TIMER: si l'on appuié sur la touche pendant l'affichage de l'alarme des filtres (avec le moteur arrêté) on remet à zéro le comptage des heures. En appuyant sur la touche pendant le fonctionnement du moteur, on active le TIMER, la hotte s'éteint donc automatiquement après 5 minutes.

L1) Les 4 tímoins lumineux VERTS signalent la vitesse en cours.

L2) Quand le témoin lumineux est rouge (avec le moteur arrêté) il indique l'ALARME DES FILTRES. Quand le témoin lumineux est vert (clignotant) il indique que le TIMER a été actionné par la touche E.

ALARME FILTRES: Àpres 30h de fonctionnement levoyant L2 devient ROUGE. Il signale que les filtres àGRAISSÉdoivent être nettoyés.Apre's 120h de fonctionnement levoyant L2 devient ROUGE et clignote il indique que les filtres àGRAISSDevoir estre nettoyés et les filtres a charbon remplacés.

Après avoir nettoyé les filtres à graissse (et/ou remplace les filtres à charbon), appuyer sur la touche E pour faire redémarrer le comptage des heures pendant la visualisation de l'alarme filtres.

Commandes de la Fig. 14: Touche A: allume/eteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s'allume pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse et replacer les filtres àcharbon. Pour faire rapportir le comptage des heures (RAZ), ,(tandis que le témoin S est en fonction). Touche B: actionne le moteur à la 1ere vitesse (le témoin lumineux correspondant s'allume); pour eteindre le moteur, maintainir la pression pendant environ 1". En appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote). Touche C: actionne le moteur à la 2eme vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote). Touche D: actionne le moteur à la 3eme vitesse (le témoin lumineux correspondant s'allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote). Touche E: actionne le moteur à la 4eme vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote).

Préter une attention particulière aux filtres àGRAISE; pour enlever le filtré: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtré vers le bas. Laver les filtres avec une dessive neutré.

Si le modele que vous avez acheté à les commandes représentées sur la Figure 13: voir le paragraphe "Commandes de la Fig. 13" ("Alarme Filtres"). Si le modele que vous avez acheté à les commandes représentées sur la Figure 11/12: le filtre àGRAISSDeit est nettoye periodiquement, en fonction de l'utilisation (au moins tous les deux mois). Si le modele que vous avez acheté a les commandes représentées sur la Figure 14: les filtres àGRAISSdoivent etre nettoyes environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s'allume -Fig. 14S).Une fois les filtres propres remontés, pour faire partir le comptage, maintainir la pression pendant environ 1" sur la touche éclairage (Fig.14A) tandis que le témoin lumineux correspondant (S) est allumé. Pour toute information complémentaire voir les Commandes de la Fig. 14 sous le paragraphe Fonctionnement".

Filtre/s à charbon: si l'on utilise l'appareil en version recyclage, il faut replacer le filtre à charbon. Pour enlever les filtres à charbon, procédez comme suit, en fonction du modele en votre possession:

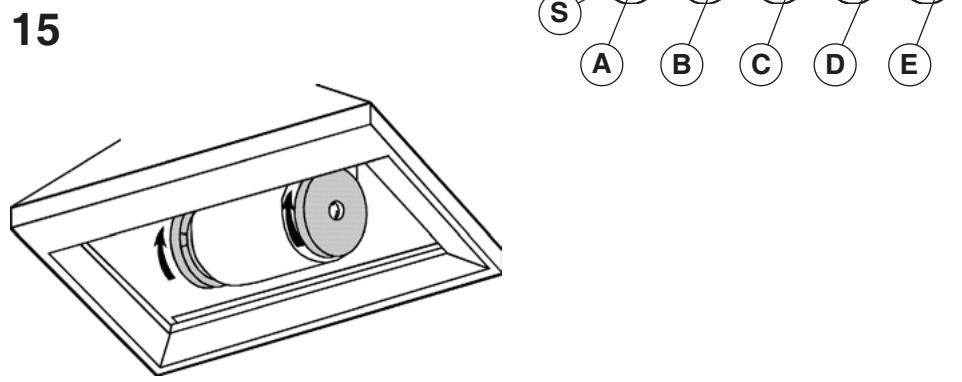

• si la hotte est équipée de filtres à charbon ronds (Fig. 15), enlevez le filtré à charbon avec un mouvement rotatoire, dans le sens des aiguilles d'une montre.

• si la hotte est équipée d'un filtre à charbon à panneau (Fig. 10), enlevez le filtre après avoir été les deux fixations filtres métalliques M.

Si le modele que vous avez acheté à les commandes représentées sur la Figure 13, voir le paragraphe "Commandes de la Fig. 13" ("Alarme Filtres"). Si le modele que vous avez acheté à les commandes représentées sur la Figure 11/12, vous devrez replacer les filtres à charbon en fonction de l'utilisation, en moyen tous les 6 mois. Si le modele que vous avez acheté à les commandes représentées sur la Figure 14, vous devrez replacer les filtres à charbon toutes les fois que le témoin de la touche éclairage (Fig. 14S) clignote (c'est-à-dire toutes les 120 heures de fonctionnement).

Eclairage:

• Pour remplaçer les lampes, enlever les filtres à graissse, comme cela est indiqué ci-dessus et enlever la lampes. Remplacer avec une ampoule halogène Ø35, E14 - 220-240 Vac - 28 W ou avec une ampoule à incandescence E14 - 220-240 VAC - 40 W.

• Pour le remplacement des lampes halogènes de la Fig. 16, dévissez la bague dans le sens contraire aux aiguilles d'une montre et ozez l'ampoule. Remplacez-les par des lampes ayant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule à main neue.

• Pour remplacez les lampes halogenes de la Fig. 17, ouvre le couvercle en faisant levier grâce aux fissures prévues à cet effet. Remplacez-les par des lampes ayant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule à main nue.

Le moteur utilisé dans cette hotte est équipé d'un dispositif de sécurité (thermoprotector) sensible à la température. Pour des raisons accidentelles, ou des anomalies d'installation, ce dispositif peut intervenir en arrêtant automatiquement le moteur, de manière à éviter de graves déteriorations à l'appareil. Dans ce cas, après avoir laissé refroidir le moteur, il est possible d'actionner de nouveau la hotte. Cependant, il faut d'abord éliminer les causes du dysfonctionnement, contrôle que l'installation est parfait et que toutes les instructions figurant dans la notice d'advertissements ont bien été respectées.
