MODE D'EMPLOI ZPN 765 X ZANUSSI
Consignes de Sécurité 4
VOTRE FOUR A ENCASTRER 5
CONSEILS AVANT LA PREMIERE UTILISATION 6
LE PROGRAMMATEUR ELECTRONIQUE 7
Mise à l'heure du programmateur 7
Fonctionnement manuel 7
Utilisation du minuteur : fonction "sablier" 7
Programmation semi-automatique d'une cuisson (Départ immédiat - Arrêt automatique) ..... 8
Programmation automatique d'une cuisson (Départ différé - Arrêt automatique) 8
LES COMMANDES DE FOUR 9
Le selecteur de fonctions 9
Le thermostat 9
Les voyants 9
L'INTERIEUR DU FOUR 10
Les accessoires du four 11
Les gradins 11
LES DIFFERENTES POSITIONS DE CUISSON 12
LE CHOIX DES POSITIONS DE CUISSON 13
La cuisson traditionnelle. 13
La cuisson au grill. 14
La cuisson des viandes 15
La ciisson au tournebroche 16
CONSEILS CULINAIRES POUR REUSSIR VOS PREPARATIONS 17
GUIDES DES CUISSONS 18
NETTOYAGE 20
EN CAS D'ANOMALIE, QUE FAIRE ? . . . 23
CONDITIONS DE GARANTIE 24
INSTRUCTIONS D'INSTALLATION 25
Spécifications techniques 25

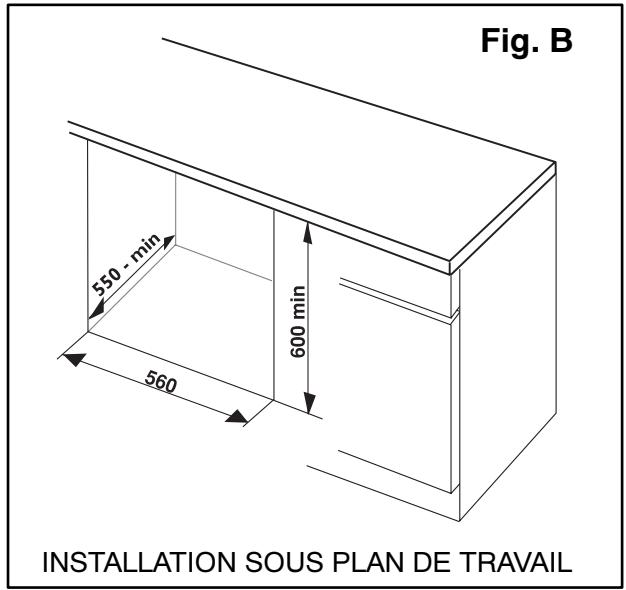

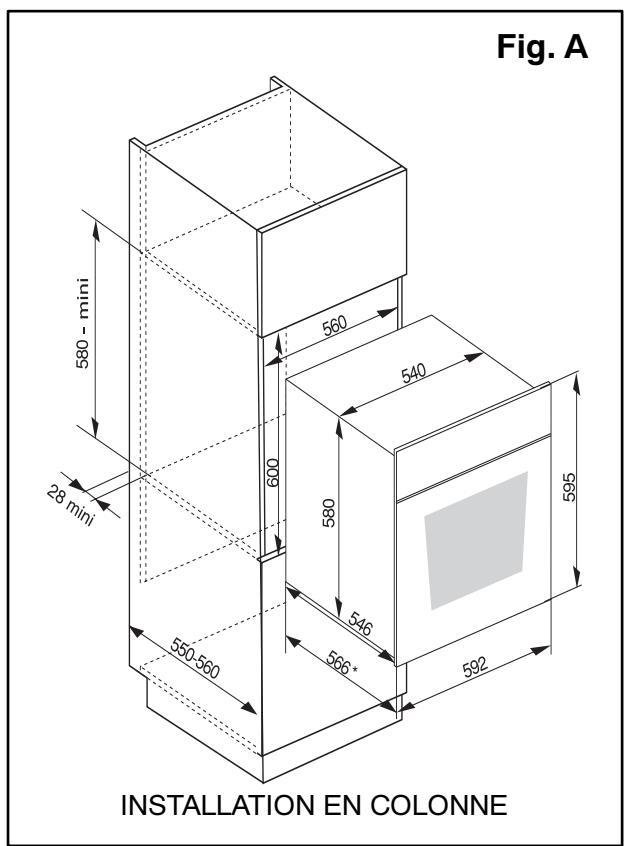

Mise en place de l'appareil 26
Raccordement electrique 27

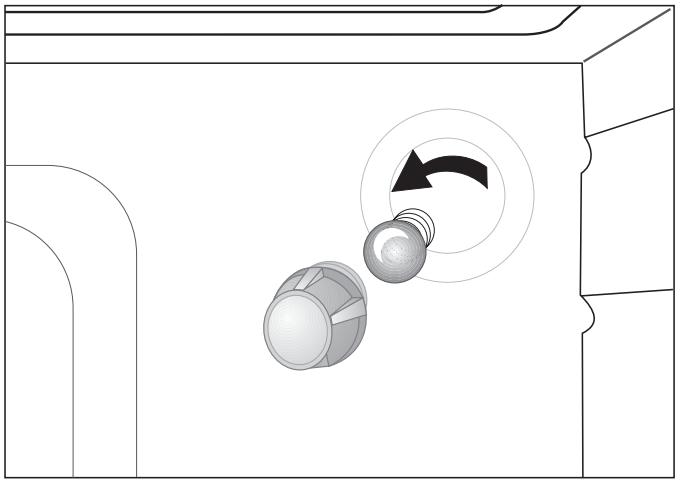

REEMPLACEMENT DE L'AMPOULE D'ECLAIRAGE 28
Les symboles suivants vous guideront tout au long de l'utilisation de votre notice:
Instructions de sécurité
Description d'opérations étape par étape
Conseils et recommendations
Informations sur l'environnement
Lisez attentivement votre notice d'utilisation et conservez-la: elle a été rédigée pour vous permettre d'utiliser votre four dans les更好地 conditions. Suivez notamment les conseils de sécurité qui sont symbolisés par . Notre apparéil a été conçu pour un usage culinaire uniquement, à l'exclusion d'autres fins. Il est conforme aux prescriptions de sécurité et aux normes de qualité internationales. Les mesures de sécurité existantes n'excluent pas les risques d'accident.
Sécurité électrique
Le raccordement au réseau électrique doit être exclusivement réalisé par des spécialistes.
Si vous four présente unquelconque défaut, nous
vous recommendons de ne pas l'utiliser. Debranchez
l'appareil ou enlevez le fusible correspondant à la ligne
de branchement du four.
En cas d'anomalie de fonctionnement, reportez-vous d'abord au chapitre "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appeareil est le premier habilé à intervenir. A défaut (déménagement de votre part, fermeture du magasin, où vous avez effectué l'achat...), veuillez consulter l'Assistance
Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpRES-Vente. Indiquez la réference commerciale et le nombre de série de votre apparéil qui figurent sur la plaque signalétique. N'essayez pas de réparer votre apparéil vous-même, ceci pourrait être la cause d'incidents.
En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les pieces de rechange certifiées Constructeur.
Sécurité infant
La façade de votre four est chaude pendant l'utilisation et le nettoyage, éloignez les jeunes enfants.
Assurez-vous que les enfants ne manipulent pas les commandes du four.
Sur la porte ouverte de votre four :
ne posez pas de charge lourde,
assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.
Utilisation
En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vousapprocher des éléments chauffants supérieurs et utilisez des gants thermiques de cuisine.
Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une dépréciation de l'émail.
Ne portez jamais votre four par la poignée de porte, utilisez les poignées laterales.
Les parois adjacentes au four doivent être, soit en une matière résistant à la chaleur, soit revêtres d'une telle matière.
Pour éviter d'endommager les commandes de votre apparéil, ne laisser que pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.
Si vous utilisez un apparéil électrique à fil à proximité de votre four (par exemple un batteur électrique) assurez-vous que le fil de celui-ci ne risque pas de toucher une surface très chaude qui serait susceptible de le faire fondre, ou bien que son fil ne risque pas d'être coincé dans la porte du four.
En plus des accessoires fournis avec votre four, nous vous conseillons de n'utiliser que des plats, des mouses à gâteaux,... résistants à de haute températures (suivez les instructions des fabricants). ÀpRESutilisation de votre four, assurez-vous que toutes les commandes se trouvent sur la position Arrêt.
Nettoyage
Avant de procéder au nettoyage manuel de votre four, vérifie qu'aucun élément ne soit sous tension et que les parois interieures soient suffisamment refroidies. Veillez à ce que le joint d'étanchéité et le cadre interne de portedu four soient toujours propres.
Les apparêils à vapeur et à haute pression sont à procrire pour le nettoyage de votre four (exigences relatives à la sécurité électrique).
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.
Si vous procédez à la mise au rebut de votre apparéil, mettez hors d'usage ce qui pourrait représenter un danger : par exemple, coupez le cable d'alimentation au ras de l' apparéil.
Avant d'utiliser votre apparéil, veuillez dire toutes les instructions et conservez-les pour références ultérieures.
Bandeau de commandes avec programmeur électronique, sélecteur de fonctions et thermostat
Poignée de porte ergonomique
Porte plein verre

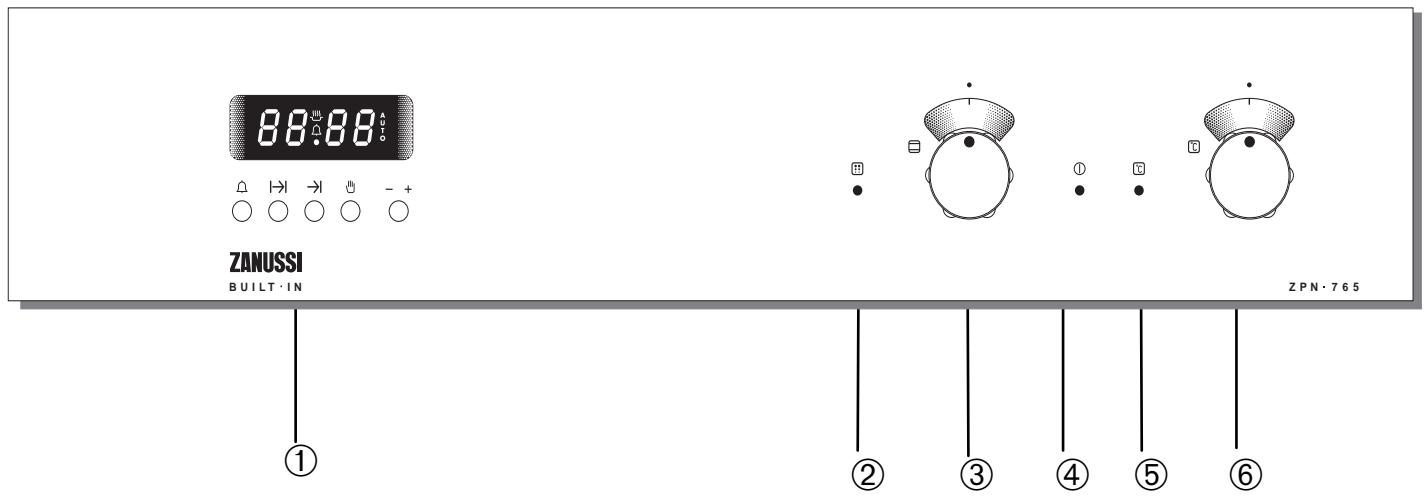

Bandeau de commandes
① Programmateur électronique
(2) Voyant de nettoyage pyrolyse
(3) Sélecteur de fonctions
(4) Voyant de mise sous tension
⑤ Voyant de thermostat
(6) Thermostat de four
Premier nettoyage
Enlevez les accessoires et lavez-les à l'eau savonneuse en prénant soin de bien les rincer et les essuyer.
Première utilisation
Avant la première utilisation de votre four faites-le chauffer une fois à vide. Assurez-vous alors que la piece soit suffisamment aérée : VMC (ventilation mécanique contrôle) en fonctionnement ou fenêtre ouverte.
- Enlevez tous les accessoires du four.
- Retirez les étiquettes publicitaires et les autocollants qui pourrait se couver sur la façon de votre apparéil.
- Mettez le programmateur à l'heure (voir Chapitre Programmateur).
- Placez le sélecteur de fonctions sur la position et le thermostat sur 270 C.
- Faites chauffer pendant une heures, afin d'éliminer l'odeur provenant du calorifuge.
Ces opérations peuvent s'effectuer sous le contrôle du programmeur.
Le mode, le temps et la température de cuisson indiqués dans les guides de cuissons sont adaptés à votre nouveau four. Pour obtenir de bons résultats culinaires, suivez ces indications.
Le ventilateur de refroidissement
Un ventilateur de refroidissement permet de maintainir l'environnement du four (bandeau de commandes...) à faible température. Il démarre et s'arrête automatiquement; il est normal qu'il se mette en route avant le début d'une cuisson et que vous l'entendiez encore quelques instants après l'arrêt total de votre four.
Conseils d'utilisation
A la fin d'une cuisson, si vous laissez votre plat à l'intérieur du four, nous vous recommendons de placer le/selecteur de fonctions sur la position Eclairage et le thermostat sur Arrêt .
Ainsi, le ventilateur de refroidissement continua de fonctionner et permettra d'évacuer la vapeur accumulée dans l'enceinte et d'éviter toute condensation sur le bandeau de commandes ainsi que sur votre meuble.

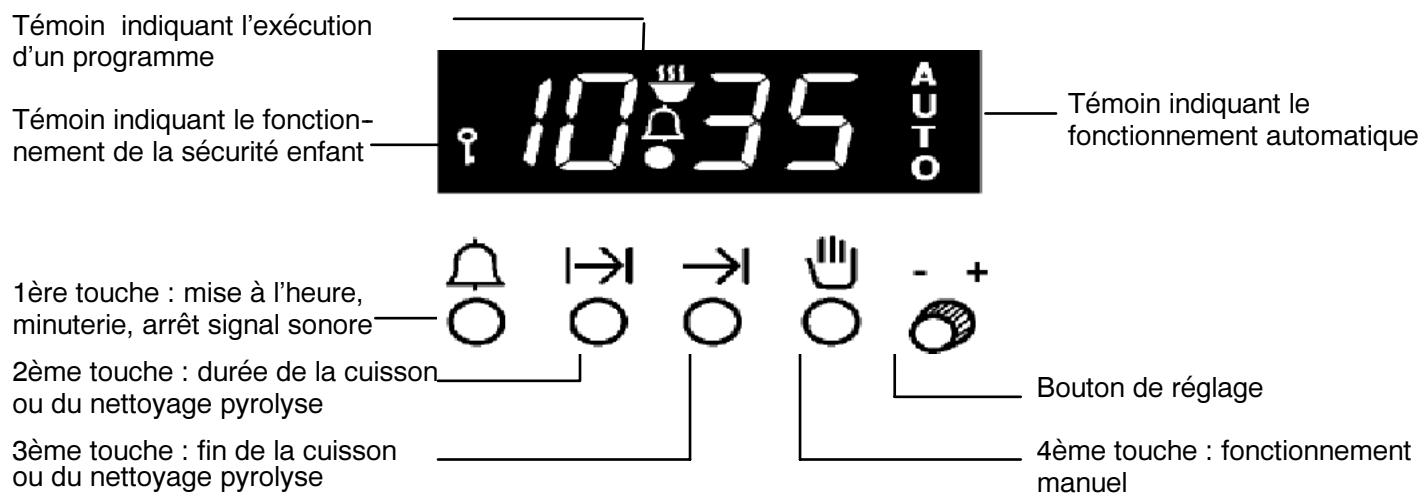

LE PROGRAMMATEUR ELECTRONIQUE

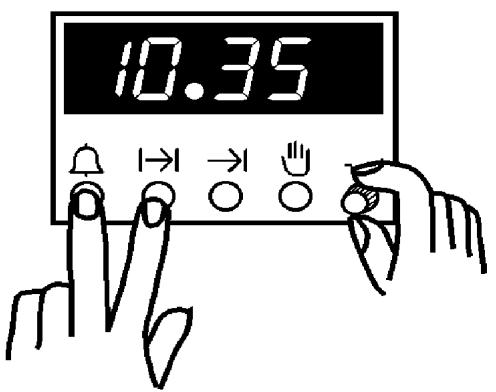

Mise à l'heure duprogrammateur
L'horloge est prédisposée pour indiquer les heures de 0 à 23 et les minutes de 0 à 59.
Après raccordement de votre four au réseau électrique ou après une coupure d'électricité, votre programmateur affiche "0.00" et AUTO en clignotant.
Pour régler l'heure :
- appuyez en même temps sur la 1ère et 2ème touche et,
- Sélectionnez l'heure en tournant le bouton de réglage, vers la droite ou vers la gauche selon l'heure à atteindre.
Fonctionnement manuel
Le four peut être utilisé manuellement, c'est à dire sans aucune programmation. Avant d'effectuer toute opération, assurez-vous que le programmateur est bien en utilisation "manuelle" ou appuyez sur la 4ème touche.

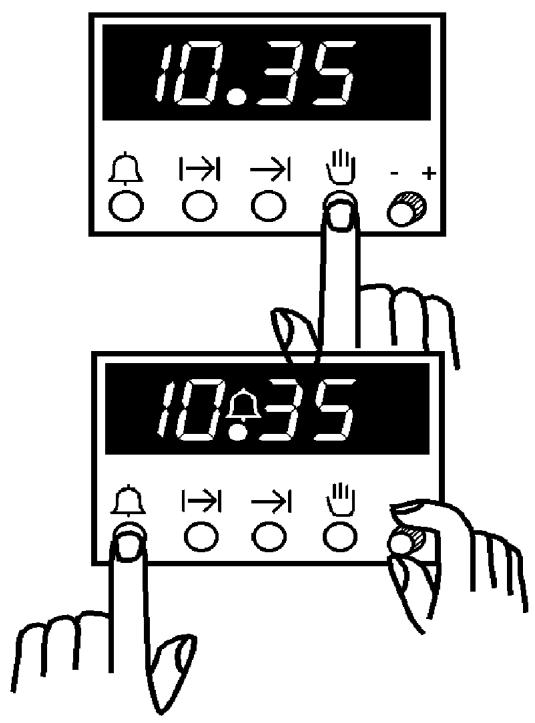

Utilisation du minuteur : fonction “sablier”
La fonction minuteur est indépendante du four et n'aaucun effet sur la mise en fonctionnement ou l'arrêt du four. Elle ne peut etre obtenue que lorsque leprogrammateur est en mode de fonctionnement manuel.
- Appuyez sur la 1ère touche, et
- réglez le temps désiré en tournant le bouton de réglage (temps max. 23 h 59 min).
apparait.
Lorsque le temps régle est écoulé, la sonnerie se déclenchée pendant 2 minutes environ et clignote. Pour interrompre le signal sonore, appuyez sur la 1ère touche. La minuterie n'interrompt pas la cuisson à la fin du temps régle. Pour arrêter le four, ramenez le thermostat sur la position ● et le sélecteur de fonctions sur la position 0.
Programmation semi-automatique d'une cuisson (Départ immédiat - Arrêt automatique)
- Appuyez sur la 2ème touche, apparait.
- Et de l'autre main, tournez le bouton pour obtenir la durée de cuisson désirée, AUTO s'affiche.
- Placez le sélecteur de fonctions puis le thermostat sur les positions désirées.
Lorsque la durée de cuisson est écoulée, la sonnerie se déclenché pendant deux minutes environ. Pour interrompè le signal sonore, appuyez sur la 1ère touche. AUTO clignote et disparaît. Le four n'est plus en fonctionnement. Cependant, votre mets continue de cuire avec la chaleur résiduelle.
- Ramenez les commandes du four sur la position Arrêt (thermostat sur ● puis sélecteur sur 0) : AUTO disparait.

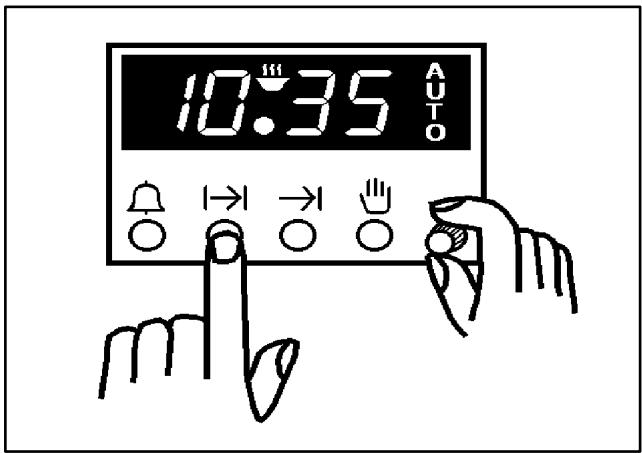

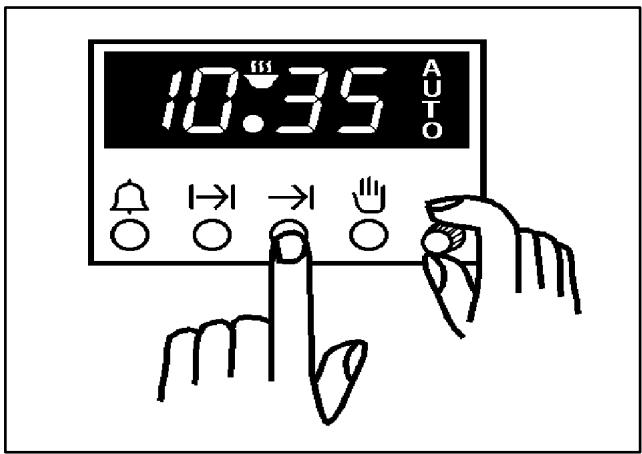

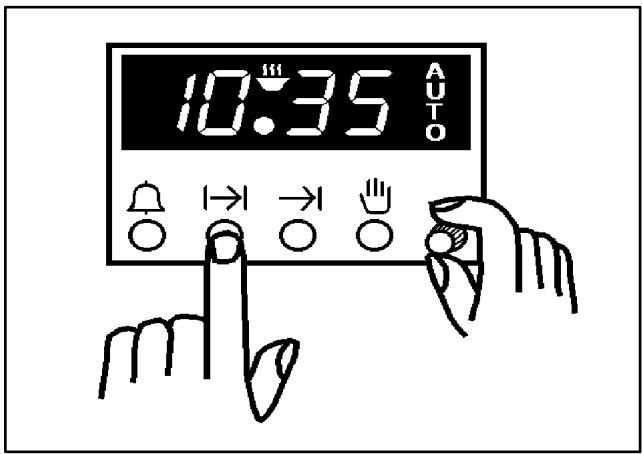

Programmation automatique d'une cuisson (Départ différé - Arrêt automatique)
- Appuyez sur la 2ème touche, apparaît.
- Et de l'autre main, tournez le bouton pour obtenir la durée de cuisson désirée, AUTO s'affiche.
- Enfin appuyez sur la 3ème touche et tournez à nouveau le bouton pour régler l'heure de fin de cuisson.
- Placez le sélecteur de fonctions puis le thermostat sur les positions désirées.
A la fin de la cuisson, la sonnerie se déclenchera pendant deux minutes environ. Pour interrompre le signal sonore, appuyez sur la 1ère touche. AUTO clignote et disparaît. Le four n'est plus en fonctionnement. Cependant, votre mets continue de cuire avec la chaleur résiduelle.
- Ramenez les commandes du four sur la position Arrêt (thermostat sur ● puis sélecteur sur 0) : AUTO disparait.

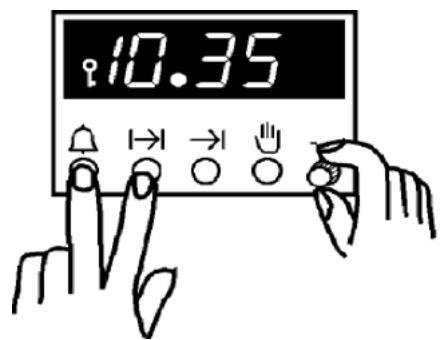

Sécurité infant
Pour éviter tout risque de mise en route interpôstive du four par un enfant, votre four compte un système de verrouillage. Lorsque la sécurité enfant est enclenchée, les éléments chauffants ne fonctionnent pas.
-
Le four eteint, appuyez sur les 2 premières touches en meme temps : "On" apparait.
-
Aussitôt, tournez le bouton de réglage de droite d'un cran, dans le sens des aiguilles d'une montre : “Of” apparait. Le symbole “clé” apparait après quelques secondes.
- Pour déverrouiller, procédez de la même façon et dans le même ordre. Le symbole "clé" disparait : votre four est prét à fonctionner.
Le sélecteur de fonctions
Pour sélectionner le mode de cuisson désiré, tournez la commande du sélecteur de fonctions dans le sens des aiguilles d'une montre :
L'éclairage du four
La cuisson traditionnelle
La cuisson au grill
La cuisson des viandes
La cuisson au tournebroche
Le nettoyage pyrolyse
Pourmettrele four en fonctionnement,choisir la position du selecteur de fonctionspuis la température appropriéeà l'aide du thermostat.
Pour arrêté le four, ramener le thermostat sur ● puis le sélecteur de fonctions sur 0.
L'éclairage fonctionne dés que la commande du sélecteur de fonctions est tournée. Le four resté éclairé pendant que la cuisson s'effectue.
Le thermostat
Le réglage de la température s'effectue à l'aide du thermostat en tournant la commande dans le sens des aiguilles d'une montre. La température peut varier de 80 C à 270 C.
Les voyants
Pyrolyse
Levoyant s'allume dés que le sélecteur de fonctions est sur la position
Marche
Levoyant s'allume des la mise sous tension de l'appareil. Il s'éteint lorsque la commande du sélecteur de fonctions est sur la position Arrêt (0).
Thermostat
Levoyant s'allume pendant le préchauffage du four et s'eteint lorsque la température sélectionnée est atteinte. Il se rallume lors de la cisson pour indiquer que la température de cisson sélectionnée est maintainue.
Après utilise de votre four, assurez-vous que les commandes se trouvent sur la position Arrêt (thermostat sur ● puis sélecteur de fonctions sur 0).

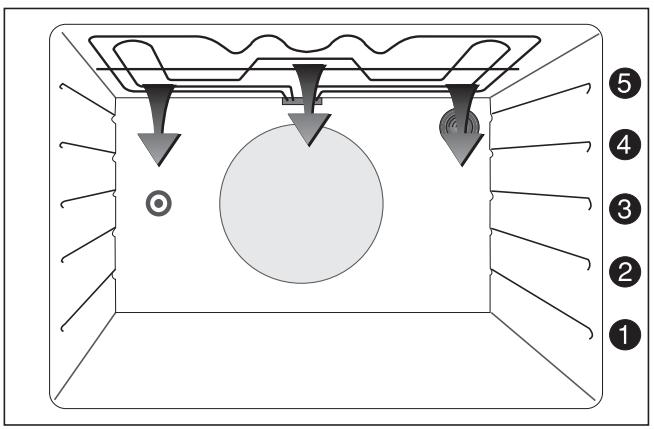

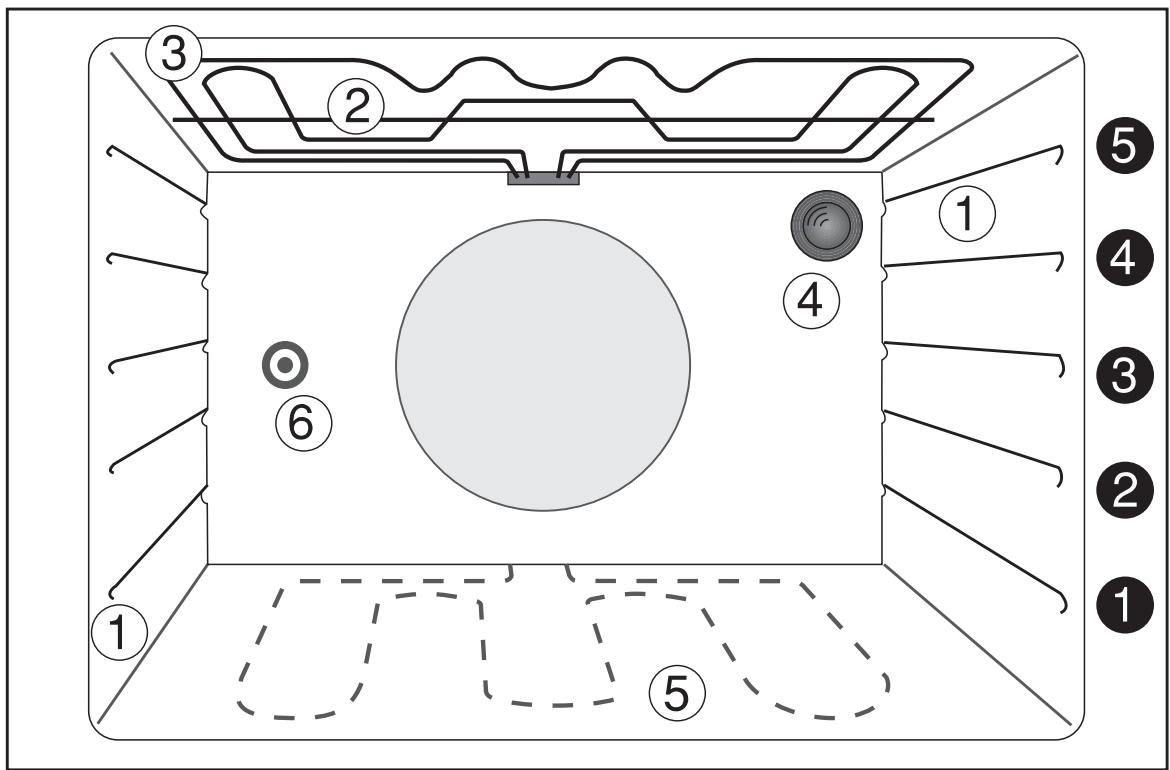

(1) Gradins
② Grill
(3) Elément chauffant supérieur
(4) Eclairage du four
⑤ Elément chauffant inférieur situé sous la sole
(6) Entrainement de la broche
1 à 5 Niveau de gradins
Les accessoires du four
En plus des accessoires fournis avec votre four, nous vous conseillons de n'utiliser que des plats, des moules à gâteaux... résistant à de haute températures (suivez les instructions des fabricants).
Votré four est équipé de :
1 grille support de plat
1 plateau multi-uses
1 tournebroche

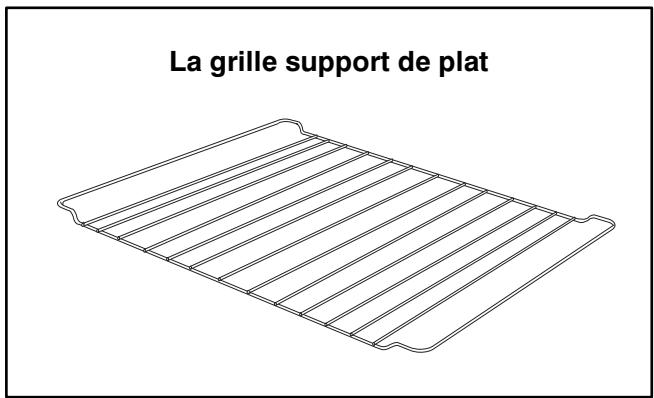

La grille support de plat
Elle permet de poser les plats (rotis, gratins), les moulés à pâtisserie, etc..

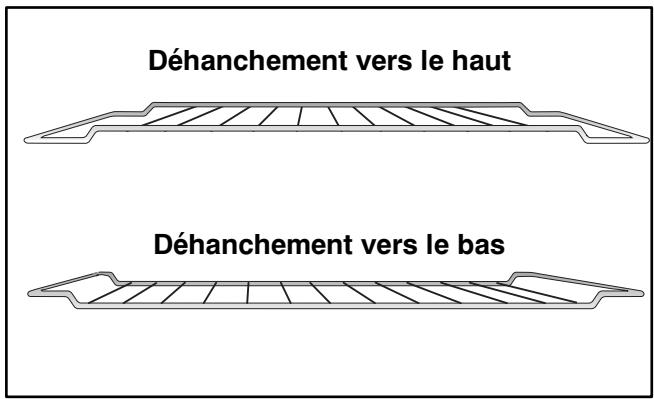

Vous pouvez l'utiliser dans les deux sens de déhanchement pour ajuster la position de vos plats par rapport à la source de chaleur.
Pour les préparations très lourdes (plus de 4 kg), positionnez la grille support de plat, déhanchement vers le haut.

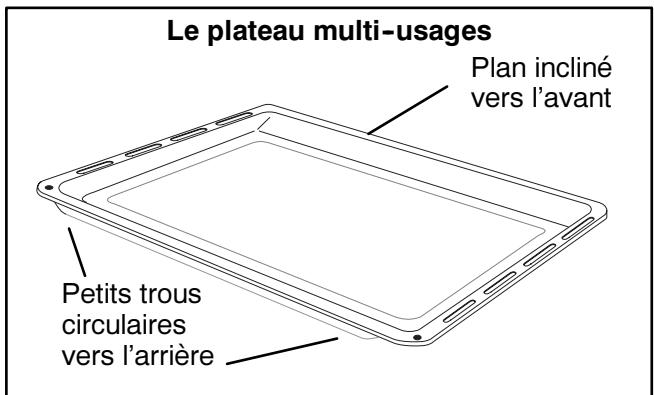

Le plateau multi-uses
Il s'utilise pour la cuisson ou le réchauffage de pizzas, de petits gâteaux individuels posés directement dessus.
Il s'utilise aussi pour recueiller le jus des grillades ou des cuissons au tournebroche.
Nous vous recommendons de glisser le plateau dans les gradins : les petits trouss circulaires vers l'arrière (fond du four) et le plan incliné vers l'avant (côté porte de four).
Prenez la précaution de centerer vos plats sur la grille et de centerer le plateau multi-uses dans le four pour permettre une bonne circulation d'air et obtenir debons résultats culinaires.
Pour vous simplifier le nettoyage, ce plateau multi-uses est pyrolysable. Vous pouvez le laisser dans votre four lors du nettoyage pyrolytique en suivant quelques conseils (voir chapitre "Entretien et nettoyage").

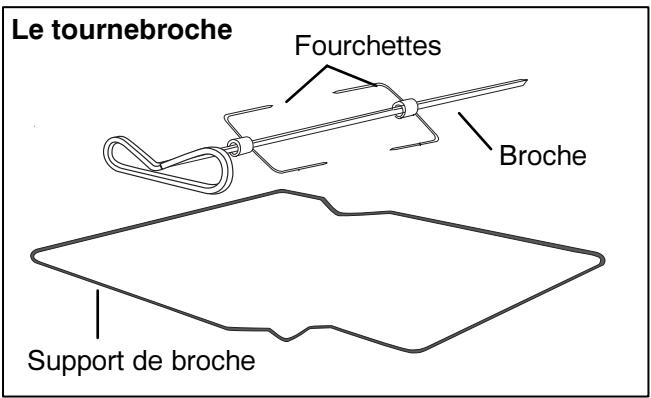

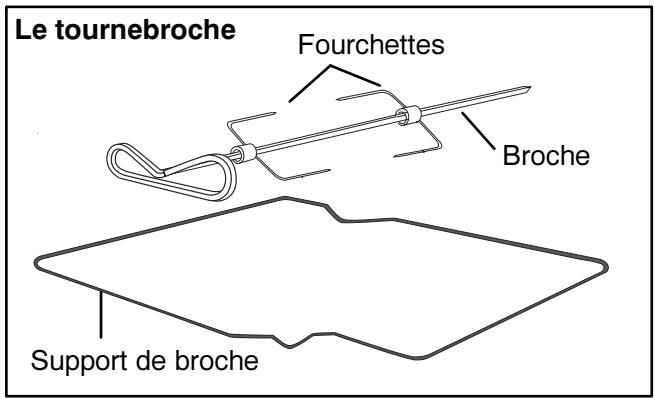

Le tournebroche
Il est composé de :
1broche
2 fourchettes
1 support de broche

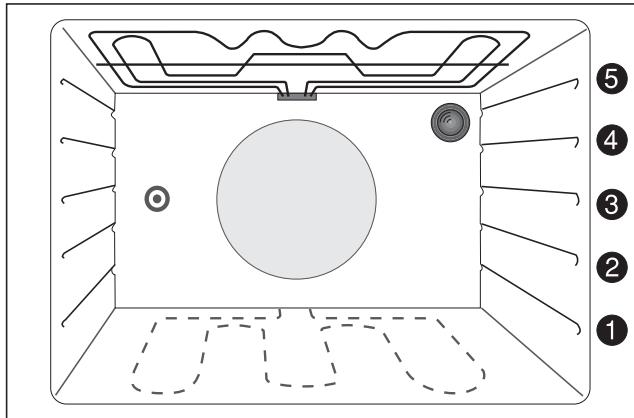

Les gradins
Votre four est équipé de 5 niveaux de gradins. Dans les guides des cuissons, ils sont numériétés de 1 à 5 (en partant du bas vers le haut).
Assurez-vous que les accessoires soient positionnés horizontally dans le four.
LES DIFFERENTES POSITIONS DE CUISSON

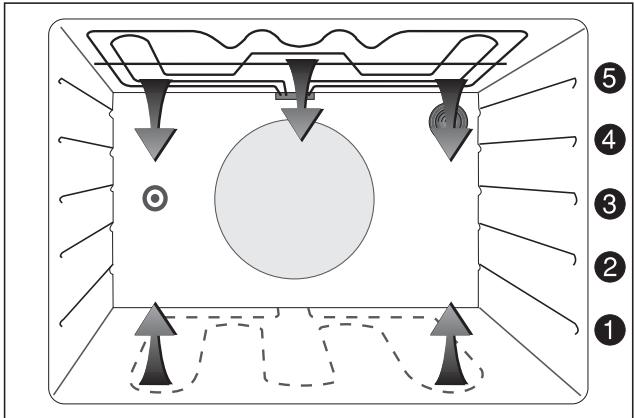

La cuisson traditionnelle
Elle convient à toutes les cuissons, tout spécifique de pâtiseries, de poissons, de terrines et de préparations à base de légumes. Elle peut convenir également à la décongélation de certains plats cuisinés et au rechauffage de vos plats préparés à l'avance.
La cuisson au grill
Elle permet de griller les pieces de viandes, de dorer les toasts ou de gratiner des plats deja cuits et chauds.
La cuisson des viandes
Elle est spécialement adaptée à la cuisson de rôtis et de volailles dans un plat.
La cuisson au tournebroche
Elle permet de cuire les poulets, les rôtis à la broche.
La cuisson traditionnelle
Elle convient à toutes les cuissons, tout spécifique de pâtisseries, de poissons, de terrines et de préparations à base de légumes.
Le préchauffage du four est nécessaire.
Pour les pâtisseries, les gratins, les terrines, ...
- Préchauffez le four en plaçant le sélecteur de fonctions sur la position de cuisson et le thermostat sur la température de cuisson可以选择. Consultez le guide des cuissons.
Durée de préchauffage :
6 minutes 30 environ pour atteindre 150 C.
9 minutes environ pour atteindre 200 C.
- Enfournez votre plat des que levoyant de thermostat est eteint.

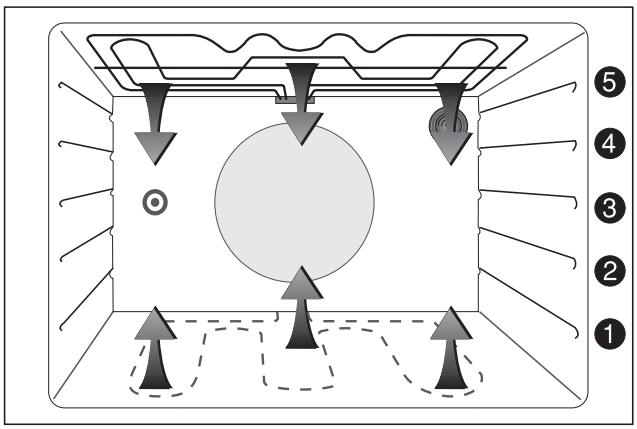

La décongélation et/ou le réchauffage
La position cuisson traditionnelle peut convenir également à la décongélation de certains plats et/ou au rechauffage de vos plats préparés à l'avance.
Thermostat sur la graduation minimum.
Dans ce cas, enfournez la préparation directement sans préchauffage.
La cuisson au grill
L'utilisation du grill se fait porte fermée pour economiser de l'énergie, éviter tout dégagement d'odeurs et de fumées et pour ne pas endommager les commandes de l'appareil.
Toutes les cuissons au grill doivent etre faites sous vous surveillance.
Ce mode de cuisson permet de griller des pieces de viande (côtes de porc, saucisses...) qui restent moelleuses, de dorer les toasts ou de gratiner des plats déjà cuits et chauds de préférence (gratins de pâtes).
Les grillades
- Préparez la pierce à griller.
- Placez-la directement sur la grille support de plat.
- Placez le selecteur de fonctions sur puis positionnez le thermostat sur la temperature de cuisson可以选择 (consultez le guide des cuissons).
Lorsque le grill est rouge :
- Placez le plateau multi-uses au gradin ①.
- Glissez la grille au gradin ③ ou ④ suivant l'épaissur de la pierce à griller.
- Lorsque la première face est dorée, returnez la pièce sans la piquer pour éviter de lui faire perdre son jus. Pour les saucisses et les volailles, il est conseillé de piquer la peau avant cuisson.
- Faites griller la deuxième face.
- Salez en fin de cuisson.
Le temps de cuisson doit être déterminé en fonction de l'épaissur de la pierce à griller et non de son poids.

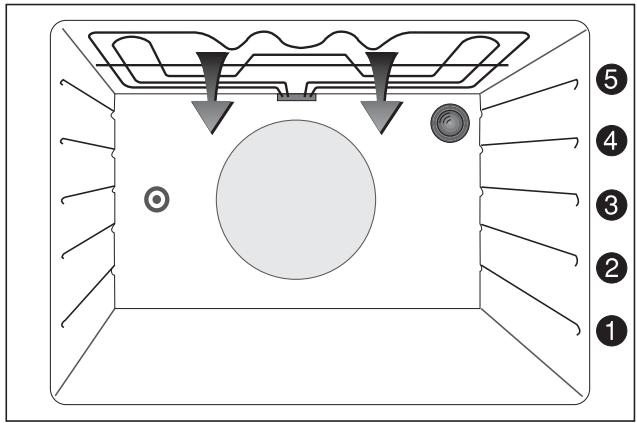

Les gratins
- Positionnez le sélecteur de fonctions sur qui puis le thermostat sur la température de cuisson choisisie.
- Placez le plat sur la grille support et glissez l'ensemble au gradin ③ ou ④
- Laissez le mets exposé quelques minutes au rayonnement du grill.
Plus la préparation sera proche de l'élement rayonnant, plus le "gratinage" sera rapide.
La cuisson des viandes
Cette position est spécialement adaptée à la cuisson des viandes.
Les projections de graisse, le dégagement de fumées et les odeurs désagreables diminuents considérablement.
Votre viande sera dorée et moelleuse ; votre four restera propre plus longtemps.
- Préchauffez le four en plaçant le sélecteur de fonctions sur la position où le thermostat sur la température de cuisson désie.
- Enfournez la pièce à rôtir, puis sans modifier la position du thermostat, placez le sélecteur de fonctions sur la position réserve à la cuisson des viandes rôties.

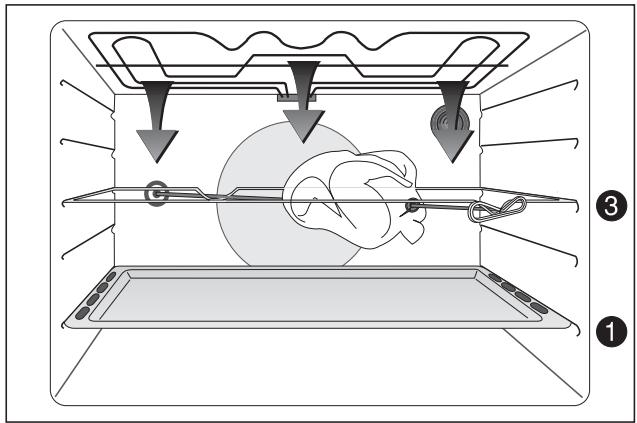

La cuisson au tournebroche
La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisine.
- Enfilez une fourchette sur la broche puis la pièce à rôtir en veillant à ce qu'elle soit bien centrée.
- Enfilez ensuite la deuxieme fourchette.
- Bloquez les fourchettes à l'aide des vis.
- Posez la broche sur le support et glissez l'ensemble au gradin ③.
- Poussez la broche pour engager son extrémité dans le carré d'entrainment de la broche (orifice situé au fond du four à gauche).
- Glissez le plateau multi-uses au gradin ①.
- Fermez la portedou four.
- Mettez le sélecteur de fonctions sur la position puis le thermostat sur 250^ .
- Vérifiez que la broche tourne.
- Pour sorting la pièce rôtie, remettez le thermostat puis le sélecteur de fonctions sur la position Arrêt.
- Tirez doucement et sortez simultanément du four: le plateau multi-uses, l'ensemble support de broche et la broche.
Choix des recipients
L'épaisseur, la conductibilité et la couleur des recipients influencent les résultats culinaires.
Pendant la cuisson, certaines préparations augmentent de volume, par conséquent,CHOISSEZ vos réciPIENTS de maniere à ce que la préparation crue laisse le tiers supérieur du moule libre.
Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des roits et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pierce à rotit.
Influence des recipients sur les résultats de cuisson
Sachez que :
A) L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préserve n'humidité des alimentés. Nous vous les conseillons pour les pâtiseries moelleuses, la cuisson des gratins, des rôts.
B) La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les recipients avec interieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des alimentés. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.
| Vous constatéz | Que faire ? |
| Dessous trop pâle,
pas assez cuit
ou dessus trop foncé | Prenoze un moule du type B
ou
descendez le moule d'un
niveau |
| Dessous trop foncé,
trop cuit
ou dessus trop clair | Prenoze un moule du type A
ou
remontez le moule d'un
niveau |
Conseils pratiques
Ne placez jamais le papier d'aluminium directement en contact avec le bas de votre four, ici entraînerait une déterioration de l'émail.
Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvir la totalité de la surface de la grille.
Piquez la peau des volailles ou saucisses à l'aide d'une fourchette, avant cuisson. Vous éviterez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.
Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche enGRAISS.
Pour que vos viandes soient moelleuses,
retournez-les à mi-cuisson et ajoutez un peu
d'eau chaude dans le plat, vous obtiendaç ainsi
une sauce savoureuse et vous réduirez les
projections sur les parois de votre four.
Ne dépassez pas les repères de thermostat préconisés dans le guide de cuissons des viandes.
Pour réaliser des économies d'énergie
Faites se succeder plusieurs cuissons, vous économiserez l'énergie nécessaire au préchauffage du four.
GUIDES DES CUISSES
Tableau de correspondances approximatives : Repères du thermostat / Températures
1 50 / 60^
3 140^
5 180^
7 220^ C
9 260°C
2 90/110°C
4 160^
6 200^
8 240^
10 270/280°C
Le préchauffage du four est nécessaire pour l'utilisation des positions suivantes :
Pour les cuissons position mode de préchauffage
durée : 6 minutes 30 environ pour atteindre 150^
durée : 9 minutes environ pour atteindre 200^
Pour les cuissons position mode de préchauffage
durée : 8 minutes environ pour atteindre 200^
| Préparations | Préchauf | Cuisson | Niveau du cuisson (gradin) | Grille support | Thermostat (°C) | Temps de cuisson (minutes) | Accessoires |
| Maintien au chaud Chauffage assiettes | | | 2 | | 80 | - | - |
| VIANDES |
| Rôti de boeuf, 1kg | | | 2 | | 230 | 35 - 40 | Grille support, plat en terre à feu |
| Gigot d'agneau | | | 2 | | 230 | 50 - 55 | Grille support, plat en terre à feu |
| Rôti de porc, 1kg | | | 2 | | 210 | 75 - 80 | Grille support, plat en terre à feu |
| Rôti de veau, 1kg | | | 2 | | 200 | 60 - 70 | Grille support, plat en terre à feu |
| Volaille, 1,3kg | | | 2 | | 220 | 60 - 65 | Grille support, plat en terre à feu |
| POISSONS |
| Poissons entiers | | | 2 | | 180 | 30 - 35 | Grille support, plat en terre à feu |
| Poissons fillets | | | 2 | | 180 | 15 - 20 | Grille support, plat en terre à feu |
| LEGUMES |
| Gratin dauphinois | | | 2 | | 200 | 55 - 60 | Grille support, plat en verre à feu |
| Tomates farcies | | | 2 | | 220 | 50 - 55 | Grille support, plat en verre à feu |
| Lasagnes | | | 2 | | 200 | 55 - 60 | Grille support, plat en verre à feu |
| ENTREES |
| Croûtes feuilletées | | | 3 | | 230 | 16 - 20 | Plateau multi-usages avec papier sulfurisé |
| Soufflé au fromage | | | 2 | | 200 | 35 - 40 | Grille support, moule à soufflé |
| Pâté en terrine | | | 2 | | 200 | 90 - 120 | Terrine au bain-marie dans plateau multi-usages |
| Pizza | | | 3 | | 220 | 18 - 22 | Grille support, tourière |
| Quiche lorraine | | | 1 | | 230 | 35 - 40 | Grille support, tourière |
| Préparations | Préchauf | Cuisson | Niveau de cuisson (gradin) | Grille support | Thermostat (°C) | Temps de cuisson (minutes) | Accessoires |
| PATISSERIES |
| Biscuit de Savoie | | | 3 | | 160 - 175 | 35 - 40 | Grille support, moule à manqué |
| Brioche | | | 3 | | 180 - 190 | 15 - 20 | Plateau multi-usages |
| | 1 | | 180 - 190 | 20 - 25 | Grille support et moule à brioche |
| Cake aux raisins | | | 2 | | 170 - 180 | 50 - 60 | Grille support |
| Généoise | | | 3 | | 160 - 170 | 35 - 40 | Grille support |
| Kouglof | | | 2 | | 180 - 190 | 35 - 40 | Grille support, moule en terre cuite |
| Meringues | | | 3 | | 90 - 100 | 90 - 120 | Plateau multi-usages |
| Pâtte à choux | | | 4 | | 200 | 35 - 40 | Plateau multi-usages |
| Quatre-quarts | | | 3 | | 170 | 35 - 40 | Grille support, moule à manqué |
| Sablés | | | 3 | | 160 | 15 - 18 | Plateau multi-uses avec papier sulfurisé |
| Tarte aux fruits (pâté brisée) | | | 3 | | 210 | 40 - 45 | Grille support, tourière |
| Tarte aux fruits (pâté levée) | | | 3 | | 180 | 30 - 35 | Grille support, tourière |
Guide des cuissons au tournebroche et au grill
Toutes les cuissons au grill doivent etre faites porte fermée et sous voitre surveillance.
| GRILLADES 3 minutes de préchauffage |
| Poulet au tournebroche | | € | 1 | 3 | - | 250 | 60 - 70 | Support broche et plateau multi-usages |
| Côtes de porc | € | € | 1 | 5 | € | 250 | 10 - 15 | Grille support, plateau multi-usages |
| Saucisses - verguez | € | € | 1 | 5 | € | 250 | 8-12 par face | Grille support, plateau multi-usages |
| Poissons | € | € | 1 | 5 | € | 250 | 4-7 par face | Grille support, plateau multi-usages |
| Poulet en morceaux | € | € | 1 | 4 | € | 250 | 10 - 22 | Grille support, plateau multi-usages |
L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les recipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides des cuissons. Seule votre experience vous permettra de tracer le réglage convenant le mieux à vos habitudes culinaires.
ENTRETIEN ET NETTOYAGE
La porte du four est chaude pendant le cycle de nettoyage pyrolyse, éloignez les jeunes enfants.
Nettoyage du four à émail pyrolytique
Principe
Les parois sont en émail spécial résistant aux haute stémpératures, d'aspect brillant et lisse au toucher.
La température du four portée à 500 C environ entraine la carbonisation de toutes les salissures (projections grasses, sucres, oeufs, pâtes, ...) Les fumées sont filtrées par un catalyseur.
La sécurité
Pour votre sécurité, en cycle pyrolyse, un système de verrouillage condamne automatiquement la porte des que la température du fourvoie 300 C.
A partir de 300 C, la porte reste verrouillée même si le cycle de pyrolyse est stoppe (panne de secteur ou arrêt voltaire). Il faut attendre que le four refroidisse pour que la porte puisse se déverrouiller.
Pendant le cycle de nettoyage, un ventilateur de refroidissement fonctionne. La ventilation continue après l'opération de nettoyage tant que le four n'est pas suffisamment refroidi.
Le cycle de nettoyage s'effectue uniquement sous le contrôle du programmateur.
Entretien régulier
Après chaque cuisson salissante, pensez à retarder les projections avec une éponge.
Pour une meilleure visibilité pendant le nettoyage de votre four, positionnez le selecteur de fonctions sur la position l
En cas de débordement sur la sole, mouillez et laissez détrempier mais ne grattez pas et évitez les produits abrasifs, qui risqueraient de rayer et endommager les revêtements (email, vernis, laque).

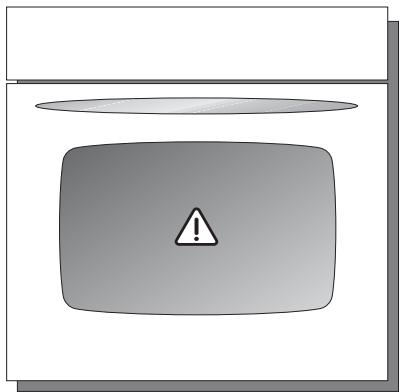

Entretien periodique
Après un cycle de nettoyage pyrolytique, passez une éponce humide dans le four froid pour enlever les résidus blanchâtres. N'hésitez pas à nettoyer votre four aussi souvent que cela est nécessaire. Nous vous recommendons de le nettoyer une fois par mois. Ceci n'est qu'une indication : la fréquence peut varier en fonction du degré de salissures.
Vous pouvez effectuer le nettoyage par pyrolyse à la suite d'une cuisson afin de bénéficier de la chaleur déjà accumulée dans le four. Le cycle de nettoyage immobilise votre apparéil pendant 2 h 30 environ.
- Retirez les accessoires suivants du four : grille, tournebroche, qui supporteraient mal la température élevée pendant le cycle de nettoyage pyrolyse et risqueraient d'endommager votre four. Le plateau multi- usages, qui est pyrolysable, peut rester dans le four, au gradin 2.
- Si nécessaire, enlevez l'excedent de salissures (débordements,GRAISE) qui entraînerait un dégagement de fumée trop important pour être absorbe par le catalyseur.
- Fermez la porte.
- Positionnez le sélecteur de fonctions puis le thermostat sur la position || .
- Pour programmer le cycle de nettoyage pyrolyse, reportez-vous à la page suivante.
- Lorsque le cycle de pyrolyse est terminé : Ramenez les commandes sur Arrêt (thermostat sur ● puis sélecteur de fonctions sur 0).
Les voyants Marche et Pyrolyse s'eteignent.
La porte se déverrouille lorsque le four est suffisamment refroidi.
Nettoyage des accessoires
Grille support de plat et tournebroche :
Lavez-les à l'eau savonneuse en prénant soin de bien les rincer et de les essuyer.
Cet accessoire est pyrolysable : vous pouvez le laisser dans votre four lors d'un cycle de nettoyage pyrolytique, en le glissant au gradin 2 pour obtenir debons résultats de nettoyage.
Nettoyage des commandes et de la porte de four
Après chaque utilisation, passez une éponge humide bien essorée, en évitant tout écoulement dans les orifices. Rincez et séchez.

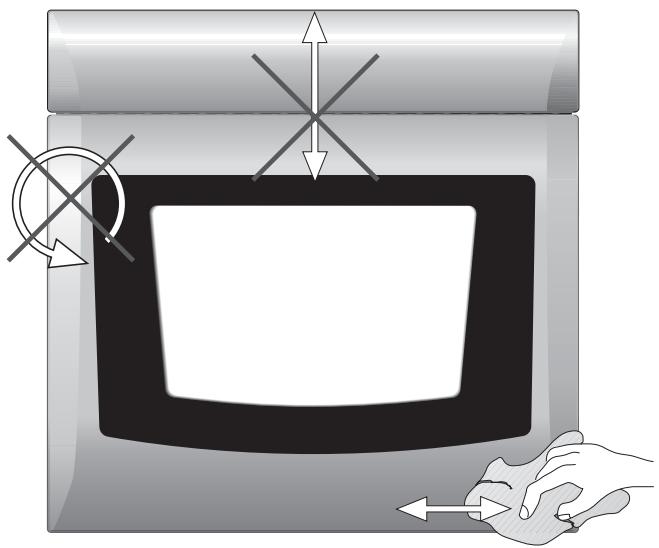

Pour les modèles inox
Lors du nettoyage des surfaces en inox,
veillez à toujours frottier dans le sens
horizontal.
Pour nettoyer et entrenir la façon en inox, utilisez des produits concus pour cet usage. Suivez attentivement les recommandations du fabricant du produit de nettoyage et d'entretien.
N'utilisez enaucun cas de poudre ou crème à récurer, et tout ustensile pointu qui endommagerait l'inox.
Programmation semi-automatic du nettoyage pyrolyse
Départ immédiat - Arrêt automatique
- Tournez le sélecteur de fonctions puis le thermostat sur les positions : "P1.30" et AUTO s'affichent (pyrolyse d'une durée de 1 heures 30).
Si vous souhaitez augmenter le temps du nettoyage pyrolyse (four très sale):
- Appuyez, sans relâcher, sur la 2ème touche et de l'autre main, tournez le bouton de réglage pour augmenter la durée de nettoyage pyrolytique (durée maximum 3 heures).
Lorsque le nettoyage pyrolyse est terminé : “ P0.00 ” et AUTO clignotent, disparaît.
- Ramenez les deux commandes du four sur les positions Arrêt (thermostat sur ● et sélecteur de fonctions sur 0) : AUTO disparaît. L'heures s'affiche à nouveau.
Il est normal que la porte du four reste verrouillée, après la fin du cycle de nettoyage pyrolyse, tant que le four n'est pas suffisamment refroidi.
Programmation automatique du nettoyage pyrolyse
Départ différé - Arrêt automatique
- Tournez le sélecteur de fonctions puis le thermostat sur les positions : "P1.30" et AUTO s'affichent (pyrolyse d'une durée de 1 heures 30).
Si vous souhaitez augmenter le temps du nettoyage pyrolyse (four très sale):
- Appuyez, sans relâcher, sur la 2ème touche et de l'autre main, tournez le bouton de réglage pour augmenter la durée de nettoyage pyrolytique (durée maximum 3 heures).
- Enfin appuyez, sans relâcher, sur la 3ème touche et tournez à nouveau le bouton pour régler l'heure de fin de nettoyage pyrolytique. disparaît.
s'affichera lorsque l'heure de début de nettoyage sera atteinte.
4. Ramenez les deux commandes du four sur les positions Arrêt (thermostat sur ● et sélecteur de fonctions sur 0) : AUTO disparaît. L'heures s'affiche à nouveau.
Il est normal que la porte du four reste verrouillée, après la fin du cycle de nettoyage pyrolyse, tant que le four n'est pas suffisamment refroidi.
EN CAS D'ANOMALIE DE FONCTIONNEMENT
Nos you recommendons vivement de faire les verifications suivantes sur voite four avant d'appeler un technicien du Service Aprees-Vente. Il se peut que le probleme soit simple, et que you puissiez le resoudre you-meme.
Si vous four présente une quelconque anomalie, nous vous recommendons de ne pas l'utiliser. Debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement du four.
| ANOMALIES | CAUSES POSSIBLES | QUE FAIRE ? |
| Le four ne fonctionne pas. | L'appareil est débranché.II y a une coupure d'électricité.Leprogrammateur est en position de programmation. | Rebranche l'appareil.Vérifiez l'état de l'alimentation du four et de la prise de courant.Remettez le programmateur sur la position manuelle. |
| Le four ne chauffe pas (leprogrammateur fonctionnénormalement). | La sécurité enfant est actionnée. | Annulez la sécurité enfant. |
| Les résultats de cissonne sont pas satisfaisants. | Le temps de préchauffage est insuffisant.La température de préchauffage est trop BASSE ou trop elevée.Le niveau de la grille n'est pas ajusté.Lerecipient est mal ajusté.Lthermostat est mal positionné.Letempes de cissonn'est pas ajusté.La position du sélecteur de fonctions est incorrecte.Le plateau multi-uses ou votre plat ne sont pas centrés dans le four. | Consultez les guides des cissons.Centrez le plateau multi-uses ou libre plat dans le four. |
| Le four fume. | Le four est sale.La préparation déborde.La préparation (viande) projettenormément.La position du sélecteur de fonctions est incorrecte. | Procedez au nettoyage de vouré four en fin de cisson (voir chapitre nettoyage).Utilisez un réseau plus grand.Réduisez la température du thermostat.Consultez le guide des cissons. |
| Leprogrammateur affiche"0.00". | Il y a eu une coupured'électricité. | Procedez à la remise à l'heure. |
Si après avoir vérifié ces différents points l'anomalie persiste, contactez alors le Service ÀpRES-Vente de votre revendeur.
Conformément à la Législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité,Vote vendeur repondra à toutes vos questions concernant l'achat de suaive apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

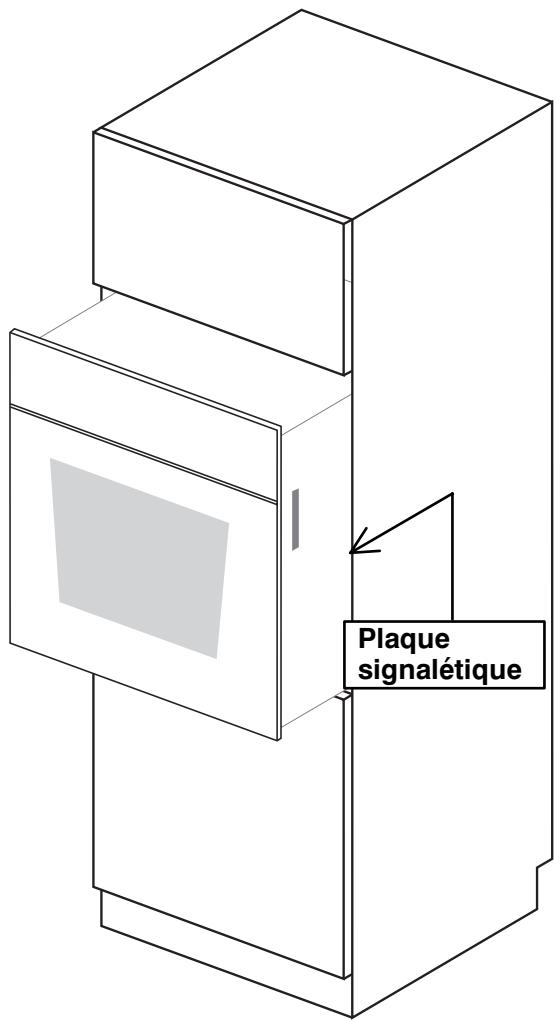

La plaque signalétique
AVANT L'INSTALLATION, reportez les informations de la plaque signalétique sur le schéma ci-dessous.
La plaque est visible sur le côte croit du four.
En appelant un Service Àpreès-Vente, indiquez-lui la réference commerciale, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.
Ces informations vous seront nécessaires en cas de panne et pour la commande de pieces au Service Àpres-Vente (réference commerciale, numéro de produit et numéro de série).
| MARQUE | Réf commerciale |
| N° de produit |
| N° de série |
| 60 Senlis
Const. N110 | Made in France |
INSTALLATION
Spécifications techniques
Type du four Voir plaque signaletique
Raccordementélectrique 230V50Hz
Fusible de protection pour le four 16 Ampères
Le four
Four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Puisance electrique maximum 3000 W
Puisance du four 2400 W
Gril . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electrique
Puisance en position maxi gril 2900 W
Eclairage de four 25 W
Nettoyage du four . Pyrolytique
Dimensions d'encastrement du four
Hauteur 580 mm
Largeur 540 mm
Profondeur 546 mm
Poids net 36 kg
Volume utile 551
Le marquage C€ correspond à l'application des directives : compatibilité électromagnétique 89/336, marquage C€ 93/68 et basse tension 73/23.
Mise en place de l'appareil
Les schémas ci-contre déterminent les cotes d'un meuble qui permettra de recevoir votre four.
Précautions d'encastrement :
La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastrement et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.
Le four doit être installé dans un meuble d'encastrement (fig. A ou B) qui doit être monté et fixé de manière stable. La fixation du four sur le meuble se fait au moyen des deux vis de fixation situées latéralement. Ces vis se trouvent dans unePOCHETE située dans le four.
Afin d'éviter les échauffements anormaux, un espace de 5 mm minimum doit séparer le cadre du four et les panneaux adjacents (portes de meubles, etc..) Les parois adjacentes ou le revêtement de celles-ci ainsi que la colle doit résister à une température au moins égale à 100 C.
Dans le cas d'une installation du four dans un meuble colonne, le bon fonctionnement de ce four est assured dans un meuble fermé à l'arrière pour une meilleure ventilation, comme indiqué en fig. A.
Dans le cas d'une installation du four dans un meuble sous-plan de travail (fig. B), l'arrête du meuble peut être fermé pour une meilleure ventilation, toute fois une ventilation est obligatoire au-dessus du four (lame d'air de 5 mm au dessus du cadre, à l'arrête du bandeau et au dessus du four sur toute la largeur).
Raccordement électrique
Le raccordement au réseau électrique doit être exclusivement réalisé par des spécialistes. Reliez votre four à la terre conformément aux prescriptions de la norme NFC15-100 et aux règlements en vigueur. (Terre = fil jaune et vert /Neutre = fil bleu/ Phase = fil marron).
Votre four est équipé d'un cable de raccordement couple résistant à la chaleur.
Capacité du fusible : 16 ampères
Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.
Avant de proceder au branchement vérifie que :
les lignes d'alimentation sont en bon etat.
les fusibles ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique).
la prise ou le disjoncteur omnipolaire utilisé pour le branchement est accessible quand l'appareil est installé.
Câble de raccordement
En cas de remplacement du cable, il ne doit être effectué que par un professionnel qualifié. Utilisez un cable de type H05VV-F d'une section minimum de : 3 x 1,5 mm2.
Le cable doit être raccordé conformément aux prescriptions et les vis de serrage doivent être solidement fixées. Le conducteur de protection (fil de Terre) doit être plus long que les fils d'amnée du courant. Enfin, le cable de raccordement au réseau doit être maintainu solidement par l'arrêt de traction du four.
Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.
REEMPLACEMENT DE L'AMPOULE D'ECLAIRAGE
Avant de procéder au changement de l'ampoule du four, veillez à ce que les commandes soient sur la position Arrêt (thermostat sur ● puis sélecteur de fonctions sur 0).
Coupez l'alimentation électrique du four. Assurez-vous aussi que l'intérieur de l'appareil soit froid.
Cette ampoule de 25 W, du type culot à vis E14 (230/240 V) est une ampoule spéciale "chaleur" résistant à une température de 300 C. Elle est disponible auprès du Service Avec-Vente de votre revendeur.
L'ampoule est située au fond du four et accessible par l'intérieur.
Pour avoir accès :
- Dévissez le capuchon en verre protégeant l'ampoule dans le sens inverse des aiguilles d'une montre.
- Dévissez l'ampoule.
- Remplacez l'ampoule
- Resserrez bien le capuchon en verre.
