Type de produit	Hotte aspirante
Marque	SCHOLTES
Modèle	HV 26 W BLANC
Largeur (mm)	600
Profondeur (mm)	500
Hauteur (min/max) (mm)	130 / 130
Poids (kg)	9,4
Tension (V)	230
Fréquence (Hz)	50
Puissance installée (W)	330
Puissance ventilateur (W)	2 × 125
Puissance éclairage (W)	2 × 40
Diamètre buse d'évacuation (mm)	120
Débit vitesse 1 évacuation (m³/h)	300
Débit vitesse 1 recyclage (m³/h)	230
Débit vitesse 2 évacuation (m³/h)	350
Débit vitesse 2 recyclage (m³/h)	270
Débit vitesse 3 évacuation (m³/h)	400
Débit vitesse 3 recyclage (m³/h)	300
Surface d'aspiration (cm²)	1364
Type de filtre à graisse	Lavable (au lave-vaisselle 65°C)
Type de filtre à charbon	Remplacement tous les 6 mois
Hauteur minimale au-dessus du plan de cuisson (cm)	60 (électrique/vitrocéramique) / 70 (gaz)
Version	Recyclage ou évacuation extérieure
Contrôle	Curseurs pour vitesse et éclairage

FOIRE AUX QUESTIONS - HV 26 W BLANC SCHOLTES

Comment installer la hotte SCHOLTES HV 26 W BLANC ?

La hotte peut être fixée au mur ou sous un meuble. Utilisez le gabarit de perçage fourni. Pour une installation murale, percez 3 trous de 8 mm, insérez les chevilles, puis suspendez la hotte sur les vis supérieures. Fixez-la avec la vis de sécurité inférieure. Pour une installation sous meuble, percez le fond du meuble et serrez les 4 écrous.

Quelle est la hauteur minimale de la hotte au-dessus de la cuisinière ?

La hotte doit être placée à au moins 60 cm au-dessus des tables vitrocéramiques ou électriques, et à 70 cm au-dessus des cuisinières à gaz.

Comment passer la hotte en mode recyclage ?

Assurez-vous que le sélecteur interne est en position 'Filtrant'. Les filtres à charbon sont déjà fournis pour ce mode. Ils doivent être remplacés tous les 6 mois environ.

Comment brancher la hotte au réseau électrique ?

La hotte est livrée avec un cordon d'alimentation. Branchez-la sur une prise conforme à la norme du pays (230 V - 50 Hz). Pour une connexion permanente, installez un interrupteur bipolaire avec une distance d'ouverture d'au moins 3 mm.

À quelle fréquence faut-il nettoyer le filtre à graisse ?

En usage normal, lavez le filtre à graisse une fois par mois à l'eau tiède savonneuse ou au lave-vaisselle à 65°C. Laissez-le sécher avant de le remonter.

Comment remplacer les lampes de la hotte ?

Débranchez d'abord la hotte. Retirez la grille d'aspiration, puis extrayez l'ampoule défectueuse. Remplacez-la par une ampoule du même type (2×40 W). Remettez la grille en place.

Quelle est la différence entre le mode évacuation et le mode recyclage ?

En mode évacuation, l'air aspiré est rejeté à l'extérieur via un conduit. En mode recyclage, l'air passe à travers un filtre à charbon qui neutralise les odeurs avant de le renvoyer dans la pièce. Les filtres à charbon sont nécessaires en mode recyclage.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon doux imbibé d'alcool ou d'un produit nettoyant non abrasif. Essuyez régulièrement, surtout après avoir cuit des aliments salés (légumes, crustacés).

La hotte fait du bruit, que faire ?

Vérifiez que la hotte est bien fixée et que les filtres ne sont pas obstrués. Utilisez un conduit d'évacuation lisse et court (max 4 m) avec le moins de coudes possible pour un fonctionnement silencieux.

Puis-je flamber des aliments sous la hotte ?

Non, flamber des aliments sous la hotte est interdit car cela peut endommager les filtres et provoquer un incendie. Surveillez toujours les fritures.

MODE D'EMPLOI HV 26 W BLANC SCHOLTES

Instructions pour l'installation et l'emploi

Cooker Hood

Nous vous conseillons de conserver ce fascicule

Dans la gamme Scholtés, il y a un grand nombre de produits destinés à être installés dans une cuisine que vous voulez organiser, conçue pour réduire des centaines de pas et des milliers de gestes nécessaires à la confection des repas quotidiens.

de gestes nécessaires, en relation aux propriétaires, ne sont pas courants. Aussi, pourquoi ne pas continuer à opérer toute cuisine avec les produits Scholtés dont la gamme vous offre, en plus des avantages d'acquisition, un grand besoin d'appareils de cuisson, de lavage, et de froid

• tables de cuisson vitrocénamiques, minces, gaz et à induction, fours électriques ou tours micro-ondes.
• lave-vaissette, lave-linge.
• réfrigérateurs et compacts à encastrer ou à intégrer.

Tous ces produits ont la qualité, la robustesse et toute la technologie qui font la réputation de cette marque.

Toute la gamme est déjà à yours service, et pour mieux la connaître, écrivez à:

Scholtès - Merloni Electroménager S. A.

Service Consommateurs

1. Route du Luxembourg

B. P. 80048

F-57101 THIONVILLE CEDEX

N° indigo: 0.825.05.44.44

Internet: www.scholtès.fr

Sommaire

---

1. Caractéristiques 4 Raccordement électrique 6 Précautions d'utilisation 7 Installation 4 Fonctionnement Fonctionnement en version recyclage 10 Version à évacuation extérieure Utilisation Système d'éclairage 12 Entretien

Caractéristiques

Références	... HV 16	... HV 26	... HV 36
Dimensions (en mm)
largeur	600	600	600
profondeur	500	500	500
hauteur (min./max.)	130	130	130
Ø buse d'évacuation	100	120	120
Poids (en kg)	5,3	9,4	9,6
Puissances (en watts - 230 V ~)
installée	180	330	280
ventilateur	1x100	2x125	2x120
éclairage	2x40	2x40	2x20
Débit du ventilateur (en m³/h - CEI 43/1)
vitesse 1/min (evacuation/recyclage)	250/200	300/230	300/200
vitesse 2 (evacuation/recyclage)	340/250	350/270	440/290
vitesse 3/max (evacuation/recyclage)	400/300	400/300	600/350
Booster (evacuation/recyclage)		500/350
Filtres incombustibles
surface d'aspiration (en cm²)	1364	1364	1364

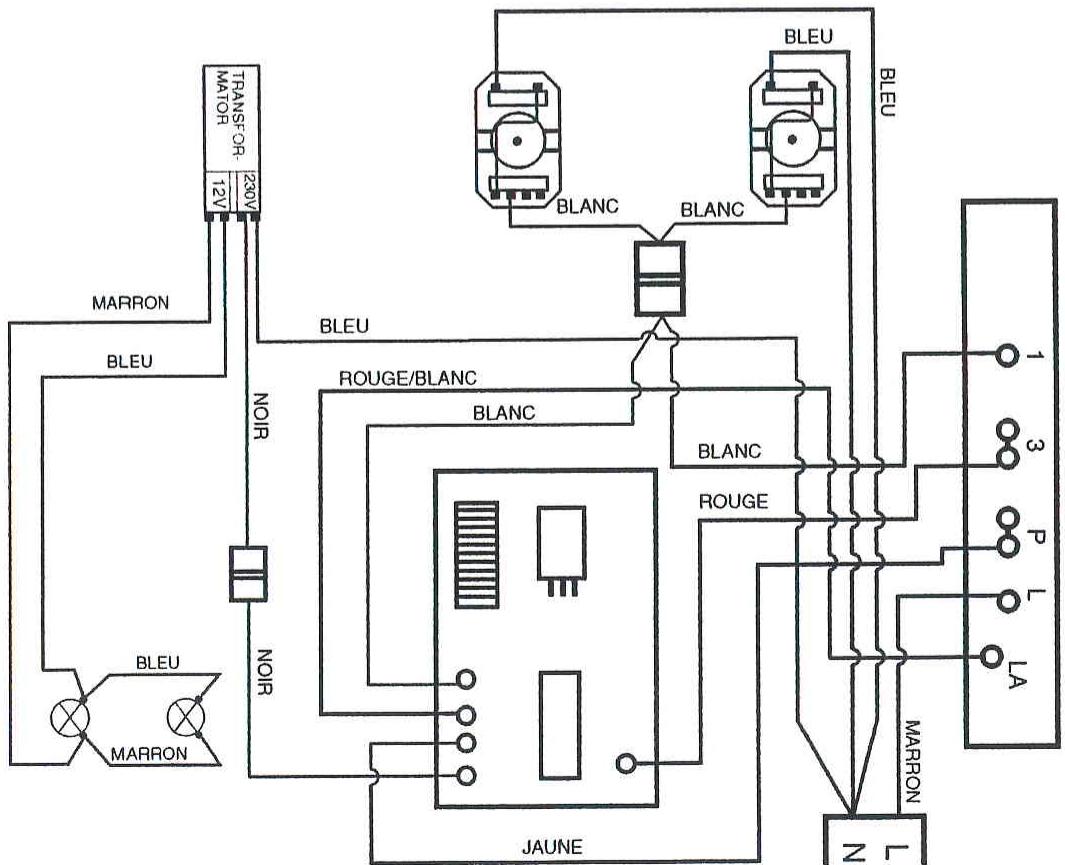

Raccordement électrique

Avant d'installer la hotte, il est indispensable de s'assurer que la tension du réseau correspond bien à celle qui figure sur la plaquette signalétique de l'appareil.

Le branchement au réseau doit être réalisé par un installateur agré.

La hotte est équipée d'un cordon d'alimentation qui doit être raccordé au secteur par l'intermédiaire d'une prise de courant conforme à la norme du pays.

Si l'on peut raccorder la hotte de façon permanente au réseau électrique, il faut, après avoir retiré la fiche électrique, installer un interrupteur bipolaire conforme ayant une distance d'ouverture entre les contacts d'au moins 3 mm.

Nous déclinons toute responsabilité en cas de dommages causés par le non-respect des instructions sus-indiquées.

Scholtès IV 16 Tension 230V 50Hz

Scholtès HV 26

Tension 230V ~ 50Hz

Scholtes HV 36

Tension 230V ~ 50Hz

Précautions d'utilisation

La hotte est livrée pour fonctionner en version recyclage. Il est donc important de prévoir une entrée d'air suffisante dans la cuisine pour favoriser son bon fonctionnement.

L'appareil ne doit pas être raccordé aux conduits utilisés pour l'évacuation des fumées provenant d'autres appareils alimentés par tout autre type d'énergie différent de l'énergie électrique.

Si la hotte doit être installée dans une cuisine dans laquelle se trouve un chauffe-eau ou un système de chauffage à gaz, il est vivement recommandé, pour des raisons de sécurité, de recourir au fonctionnement en évacuation extérieure. Dans cette configuration, il est nécessaire d'équiper l'appareil d'un filtre à charbon actif disponible chez votre revendeur et permettant l'utilisation en recyclage.

La hotte doit être placée au moins à 60 cm au-dessus du plan de cuisson (tables vitrocéramiques ou électriques traditionnelles) ou à 70 cm en cas d'alimentation au gaz.

En cas de fonctionnement simultané d'une hotte et d'un brûleur ou d'un foyer dépendant de l'air environnant (comme par exemple des appareils de chauffage à gaz, à mazout, à charbon ou à bois, des chauffe-eau, des chauffe-bain etc...) il faut faire attention, car la hotte, en aspirant l'air, enlève à la pièce l'air dont le brûleur ou le foyer a besoin pour la combustion.

Pour un fonctionnement sûr, la dépression ne doit pas dépasser 0,04 mbar ; on évitera ainsi la réaspiration des gaz d'évacuation.

On peut y parvenir en assurant l'entrée de l'air dans la pièce par des ouvertures ne pouvant être obstruées, par exemple, des boîts muraux à recyclage d'air, des portes, des fenêtres ou toute autre mesure technique.

Flamber une préparation endommage les filtres et peut provoquer des incendies; il faut par conséquent l'éviter à tout prix.

Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente.

Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect des dispositions sus-indiquées.

Installation

La hotte peut être fixée au mur ou au-dessous d'un élément mural de la cuisine.

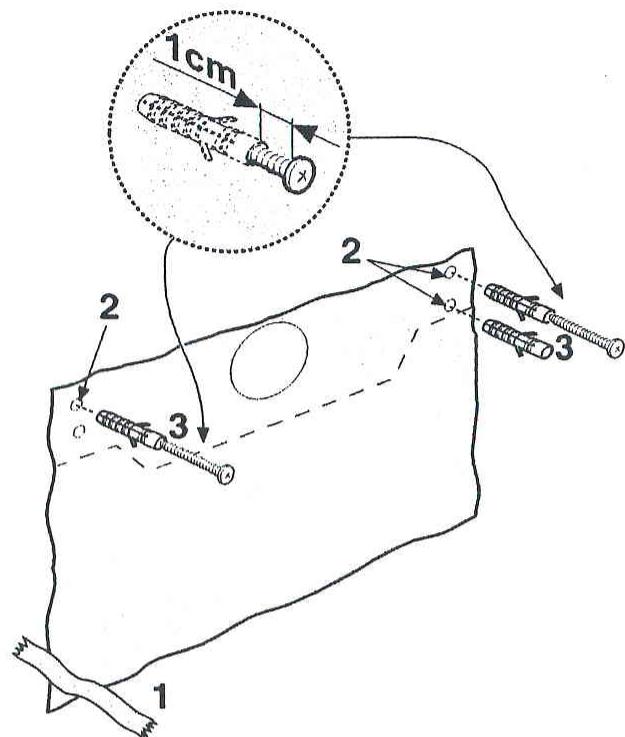

Installation au mur

Pour l'installation au mur, percer trois trous de diamètre 8 mm à distance correcte du plan de cuisson en utilisant le gabarit de perçage, deux en correspondance des points supérieurs, un autre au choix en correspondance des points inférieurs (Scheme 1).

Insérer les trois chevilles 8mm (Scheme 1).

Insérer 2 vis 05 × 45 (fournies avec la hotte) dans les points supérieurs en ne les serrant qu'en partie (Scheme 1).

Enlever la grille d'aspiration (voir Entretien-Schéma 9).

Suspender la hotte grâce aux fentes supérieures prévues à cet effet (Schema 2). Insérer la vis de sécurité 5 × 45 ~mm (fournie avec la hotte) de l'intérieur de la hotte à travers le trou inférieur.

Serrer à fond les trois vis de fixation.

Schéma 1 Schéma 2

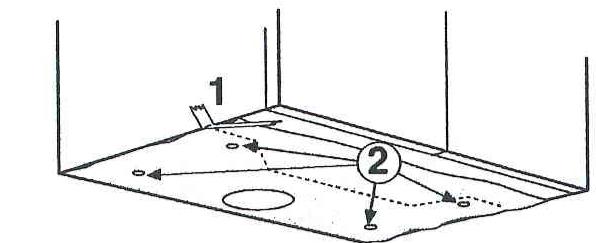

Installation à l'objet suspendu

Pour la fixation de la hotte à un élément mural, percer le fond de l'élément en utilisant le gabarit de perçage fourni avec la hotte (Scheme 3).

Insérer à l'intérieur de l'objet les 4 vis fournies avec l'appareil et les serrer dans les écrous de la hotte (Scheme 3).

Scheme 3

Attention!

Si la hotte doit être installée dans une cuisine dans laquelle se trouve un chauffe-eau ou un système de chauffage à gaz, il faut prévoir une arrivée d'air égale au diamètre de sortie de la hotte.

Pour une utilisation en évacuation extérieure, faire un trou de diamètre de 135mm sur le mur arrêté (Scheme 1) ou sur le fond et sur le haut de l'élement (Scheme 3) pour le passage du tuyau d'évacuation en utilisant le gabarit de perçage fourni avec la hotte.

Dans les passages horizontaux, le tuyau doit avoir une légère inclinaison (10% environ) vers le haut afin de transporter aisément l'air à l'extérieur de la pièce.

Pour obtenir d'excellentes performances, les tubes d'évacuation doivent être courts (max. 4 m.) et avec le minimum de coudes.

Fonctionnement

• Il est vivement conseillé de n'effectuer des fritures sous votre hotte que sous surveillance constante.
• Il est interdit de faire flamber des aliments sous la hotte, sous peine de provoquer des risques d'incendie.
• Afin de favoriser une évacuation optimale des odeurs, il est conseillé de mettre la hotte sous tension, en vitesse minimum, avant le début de la cuisson.

De même, il est recommandé de ne l'éteindre que dix à quinze minutes après la fin de la cuisson.

Fonctionnement en version recyclage

Cette hotte est fournie avec filtres charbon (Schéma 4).

L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la pièce.

La durée de vie de ce filtre est d'environ six mois.

En effet, dans ce cas, il ne peut être nettoyé ou régénéré, il doit être remplacé.

Avant d'utiliser la hotte dans cette version, contrôler que le sélection interne de selection Filtrant/Aspirant soit en position Filtrant (Scheme 4a - pour actionner le sélection ouvrir la grille).

Scheme 4

HV 16 - Schéma 4a

position Filtrant

position Filtrant HV26/HV36-Schema4a

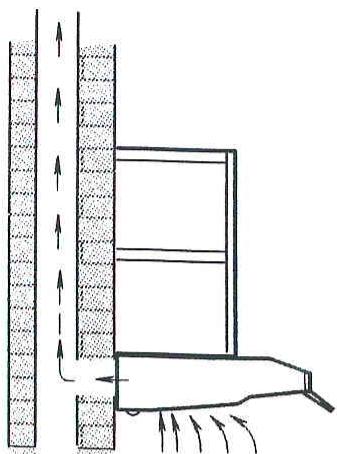

Version à évacuation extérieure

Avant tout, n'oubliez pas de retirer les filtres charbon livrés d'origine et inutiles dans cette version.

Dans ce cas, l'air saturé est convoyé à l'extérieur de la pièce à travers une conduite spéciale ( 120mm) reliée à la bride de raccordement A (Schéma 5-6).

Scheme 5

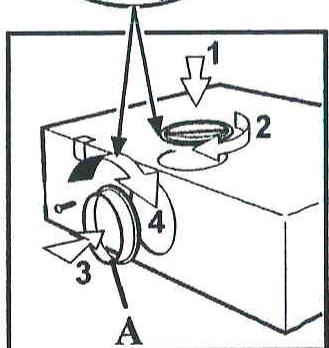

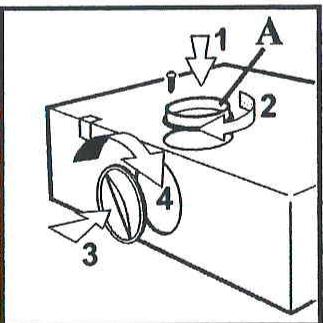

L'appareil est pourvu de deux ouvertures d'évacuation, l'une supérieure et l'autre arrière.

Introduire la bague de raccordement dans l'orifice que l'on peut utiliser pour l'évacuation des fumées. Introduire le bouchon dans l'autre orifice d'évacuation (Figure 6).

Scellément pour les modèles HV26 et HV36:

Pour utiliser l'ouverture située à l'arrière de l'appareil, enlevez le déflecteur placé sur l'ouverture supérieure.

Avant d'utiliser la hotte dans cette version, positionner le sélecteur interne de sélection Filtrant/Aspirant en position Aspirant (Schema 7 - pour actionner le sélecteur, ouvrir la grille).

Le tuyau peut être dirigé vers le plafond ou bien vers le mur suivant les besoins de l'utilisateur (Schema 5).

Pour une évacuation silencieuse, nous vous conseillons un tube de raccordement métallique parfaitement lisse.

Seulement pour le modèle HV 26 e HV 36

Schéma 6 Schéma 7

Utilisation

La hotte est équipée de plusieurs vitesses.

Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs et les vitesses intermédiaires, dans les conditions normales.

Il est conseillé de mettre en marche la hotte quelques minutes avant de cuisiner et de la laisser branchée jusqu'à l'élimination totale des odeurs.

La mise en service de la hotte est très simple.

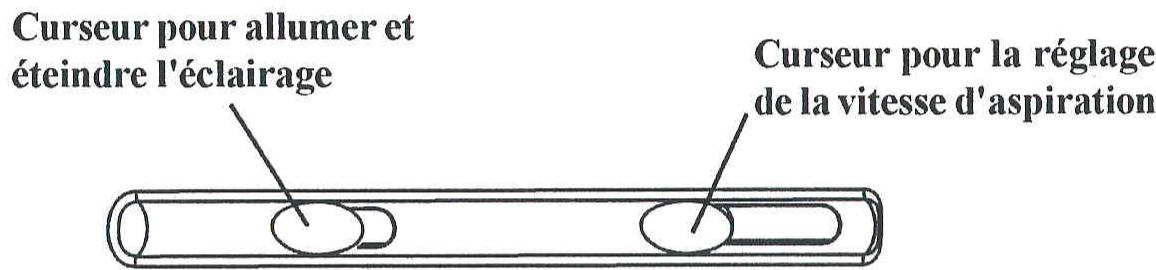

Le bandeau de commandes (Scheme 8) est composé de deux curseurs : un pour le réglage de la vitesse d'aspiration du moteur et l'autre pour allumer et éteindre l'éclairage.

Déplacer le curseur vers la droite pour augmenter la puissance d'aspiration.

Scheme 8

Système d'éclairage

Avant de changer les ampoules, débrancher l'appareil en enlevant la fiche de la prise de courant.

a. Seulement pour le modèle HV16 et HV26 - Ôter la grille (Schéma 9).

b. Extraire l'ampoule et la changer.

c. Remplacer les lampes endommagées en utilisant exclusivement des lampes du même type.

d. Seulement pour le modèle HV16 et HV26 - Remettre la grille.

Entretien

Débrancher l'appareil du réseau électrique avant tout entretien. Afin d'assurer une efficacité optimale et constante de votre hotte, il est recommandé de procéder régulièrement à son entretien (tous les dix jours en moyenne).

Nettoyage extérieur de l'appareil

Il est nécessaire de l'essayer régulièrement, surtout après une cuisson à base d'eau salée (légumes, crustacés,...)

Pour un nettoyage complet de la hotte, servez-vous d'un chiffon humecté avec de l'alcool ou avec des produits appropriés existant dans le commerce.

Il est conseillé d'éviter l'emploi de produits contenant des abrasifs.

Filtre à graisse

Le filtre à graisse a pour rôle de bloquer les graisses contenues dans les fumées émises lors de la cuisson.

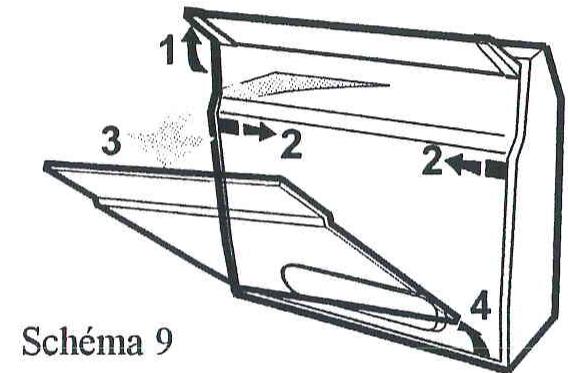

Comment enlever le filtre à graisse (schéma 9):

1. Tirer sur le tiroir extractible.
2. Tirer les deux crochets vers le centre de la hotte.
3. Ouvrir la grille d'aspiration.
4. Pour l'enlever complètement, la faire coulisser vers l'avant du côté droit jusqu'à ce qu'elle ne se dégage.

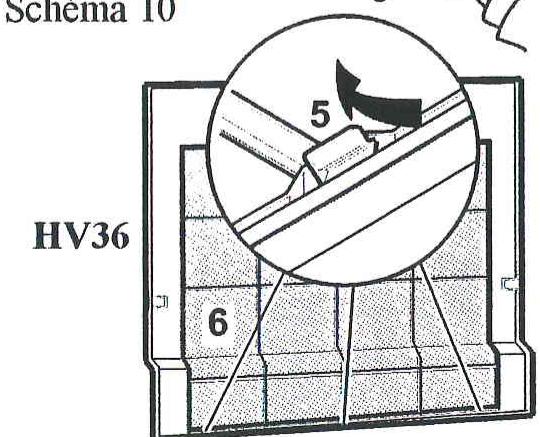

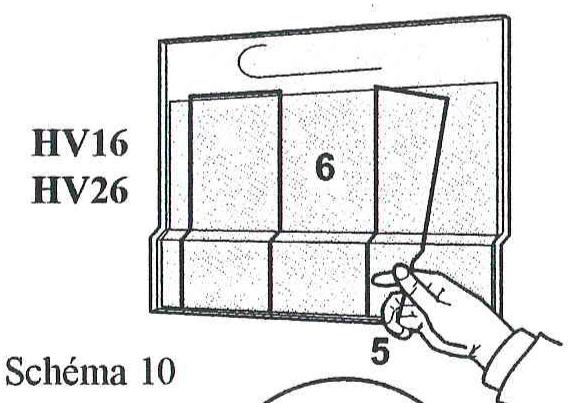

Retirer le filtre à graisse (schéma 10)

1. Retirer le dispositif de fixation du filtre àgraisses.
2. Retirer le filtre àGRAISSES sale.

Lorsque on lave le filtre àgraisses, laver aussi la grille à l'eau tiède avec de la lessive biodégradable. - Modèle HV 16:

Le filtre à graisses, en cas d'usage normal, doit être remplacé une fois par mois.

Modèle HV 26 et HV 36

Le filtre à graisses, en cas d'usage normal, doit être lavé une fois par mois avec de l'eau tiède savonneuse ou, si possible, au lave-vaisselle (65°C). Laissez-le sécher avant de le remonter.

• Après avoir remplacé ou lavé le filtre à graisses, procéder dans l'ordre inverse pour le remonter.

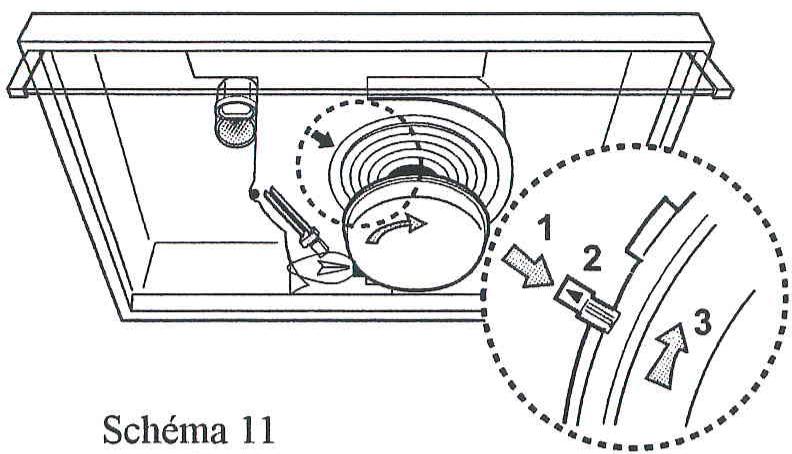

Changement des filtres charbon HV 16 - schema 11

a) Commander à votre fournisseur le filtre charbon.

b) Enlever la grille d'aspiration.

c) Démontage: Tirer la languette du filtre au charbon vers le bas pour débloquer celui-ci; tourner le filtre au charbon actif dans le sens inverse des aiguilles d'une montre et extrayez-le de son logement.

Montage: Placer le filtre au charbon actif de manière à ce qu'il recouvre la grille d'aspiration; la flèche (2) figurant sur la languette du filtre au charbon doit être placée en correspondance de la flèche présente sur le support de ventilation (1), puis, tourner dans le sens des aiguilles d'une montre (3) jusqu'à ce que la languette recouvre l'orifice dans lequel viendra se loger le pivot situé sous la languette et destiné à fixer le filtre.

d) Remonter la grille d'aspiration.

Changement du filtre charbon HV 26 - HV 36 - schéma 12

a) Commander à votre fournisseur le filtre charbon. b) Enlever la grille d'aspiration. c) Enlevez le filtre en agissant sur les stops C.

Monter les nouveaux filtres charbon.

d) Remonter la grille d'aspiration.

Scheme 12

Attention

Le fabricant ne répond pas des dommages provoqués au moteur ou des incendies causés par un défaut d'entretien des filtres tel qu'il est prévu dans le présent mode d'emploi.
