RWAC1400H - Climatiseur mobile ROWENTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, technologie de refroidissement par évaporation
Alimentation électrique	230V, 50Hz
Dimensions approximatives	70 x 45 x 35 cm
Poids	30 kg
Capacité de refroidissement	14000 BTU
Fonctions principales	Refroidissement, déshumidification, ventilation
Niveau sonore	65 dB
Entretien et nettoyage	Filtres lavables, réservoir d'eau à vider régulièrement
Pièces détachées et réparabilité	Disponibilité des pièces de rechange sur demande
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de réservoir plein
Informations générales	Idéal pour les pièces jusqu'à 50 m², installation facile sans travaux

FOIRE AUX QUESTIONS - RWAC1400H ROWENTA

Comment nettoyer le filtre du ROWENTA RWAC1400H ?

Pour nettoyer le filtre, retirez le filtre à air de l'appareil et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon ROWENTA RWAC1400H ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, vérifiez le câble d'alimentation pour d'éventuels dommages.

Quel est le niveau sonore du ROWENTA RWAC1400H ?

Le ROWENTA RWAC1400H a un niveau sonore d'environ 45 dB, ce qui le rend assez silencieux par rapport aux autres modèles.

Comment régler la température de l'air sur le ROWENTA RWAC1400H ?

Utilisez le bouton de réglage de température sur le panneau de contrôle pour ajuster la température de l'air selon vos besoins.

Le ROWENTA RWAC1400H sent mauvais, que faire ?

Si l'appareil dégage une odeur désagréable, vérifiez le filtre et nettoyez-le. Si l'odeur persiste, il peut être nécessaire de vérifier si des éléments à l'intérieur de l'appareil sont sales ou obstrués.

Quelle est la puissance du ROWENTA RWAC1400H ?

Le ROWENTA RWAC1400H a une puissance nominale d'environ 2000 watts.

Comment optimiser le fonctionnement du ROWENTA RWAC1400H ?

Pour un fonctionnement optimal, assurez-vous que l'appareil est placé dans un espace dégagé, loin des murs et des meubles pour une meilleure circulation de l'air.

Est-ce que le ROWENTA RWAC1400H a une fonction de minuterie ?

Oui, le ROWENTA RWAC1400H est équipé d'une fonction de minuterie qui vous permet de programmer son fonctionnement selon vos besoins.

Comment puis-je consulter le mode d'emploi du ROWENTA RWAC1400H ?

Le mode d'emploi est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de ROWENTA dans la section d'assistance.

MODE D'EMPLOI RWAC1400H ROWENTA

• Cet appareil est exclusivement destiné à une utilisation domestique et ne doit pas être utilisé d'une autre manière ou pour d'autres applications, notamment dans un environnement non domestique ou commercial.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• En ce qui concerne la méthode du nettoyage, réferez-vous à la section "Nettoyage et entretien" en

pages 52.

• Les piles doivent être retirées de l'appareil avant de mettre celui-ci au rebut.
• Les piles doivent être mises au rebut d'une manière appropriée.
• Les piles doivent être insérées en respectant le sens des polarités.
• Les piles usées doivent être enlevées du produit.
• L'appareil doit être déconnecté du réseau d'alimentation lorsqu'on retire la batterie.
• Ne pas court-circuiter les piles.
• Ne pas recharger les piles non rechargeables à cause des risques d'explosion.
• Si une fuite d'électrolyte se produit, éviter tout contact avec la peau. Isolez la batterie défectueuse dans un sac plastique
• hermétique et mettez-la au rebus en suivant les consignes de protection de l'environnement. En cas de contact de l'électrolyte avec la peau, les muqueuses ou les yeux, rincez abondamment à l'eau claire et prévenez notamment dans traitant ou votre ophtalmologue.

Veillez au respect de l'environnement lorsque vous mettez au rebut des piles usagées. Ne jetez pas les piles usagées à la poubelle. Renseignez-vous auprès de votre revendeur afin de protéger l'environnement.

• Les piles (ou batterie intégrée) ne doivent pas
• ète s'il est diffusé dans l'atmosphère. Type de réfrigérant : R290 Potentiel de réfrigérant : R290 Potentiel de réchauffement global (PRG) : 3
• La fuite de réfrigérant contribue au changement climatique. Un réfrigérant au PRG moins élevé contribue moins au réchauffement global qu'un réfrigérant au PRG plus élevé, s'il est relâché dans l'atmosphère.
• Ce produit contient un liquide réfrigérant dont le PRG est égal à 3. Cela peut dire que si 1 kg de ce fluide réfrigérant était relâché dans l'atmosphère, alors son impact sur le réchauffement global serait 3 fois plus élevé que si 1 kg de CO_2 l'était, sur une période de 100 ans. Ne jamais tenter de modifier le circuit de réfrigération par vous-même ou de démonter le produit. Demandez toujours l'aide d'un professionnel. Pour la mise au rebut de l'appareil : Pour éviter toute nuisance envers l'environnement ou la santé humaine causée par la mise au rebut non contrôlée des déchets électriques et des agents moussants inflammables, recyclez l'appareil de façon responsable pour promouvoir la réutilisation des ressources matérielles. La mise au rebut doit être faite de façon sûre dans des points de collecte publique prévus à cet effet ; contactez le centre de

traitement des déchets le plus près après de chez vous pour plus de détails sur les procédures correctes de mise au rebut.

• Pour l'installation, l'entretien : L'appareil doit être installé sur un sol horizontal en assurant que les ouvertures d'aération sont correctement dégagées. N'essayez pas de replacer ou de réparer vous-même une partie ou un composant de l'appareil ; demandez de l'aide à un personnel professionnel et qualifié, si besoin. Pour la manipulation : Manipulez toujours l'appareil avec précaution afin d'éviter d'endommager celui-ci.

Symboles

"Lisez le mode d'emploi destiné à l'utilisateur.

Mode d'emploi ; Consignes d'utilisation

Indicateur d'entretien ; Lisez le manuel technique

Avertissement

Lors de la décongélation et du nettoyage de l'appareil, ne pas utiliser d'autres outils que ceux recommandés par le fabricant. L'appareil doit être conservé dans une salle dénuée de sources de feu continuelles (par exemple : une flamme nue, un appareil à gaz en fonctionnement ou un radiateur électrique allumé). Ne pas percer ni brûler. Veuillez noter que les réfrigérants peuvent ne pas avoir d'odeur.

L'appareil doit être installé, utilisé et stocké dans un local dont la surface au plancher est supérieure à 12m²

que l'installation des tuyauteries doit être réduite au minimum; - que les tuyauteries doivent être protégées des dommages physiques et ne doivent pas être installées dans un espace non ventilé; qu'il doit y avoir conformité avec les règlements nationaux sur le gaz; - que les connexions mécaniques réalisées doivent être accessibles pour les opérations d'entretien; la quantité maximale de charge de fluide frigorigène (M): 0.23kg - Éliminer le réfrigérant conformément aux réglementations locales, correctement traité; La surface minimale au plancher du local: 12m² - Ne pas obstruer les ouvertures de ventilation.

Une zone non ventilée où un appareil qui utilise des fluides frigorigènes inflammables est installé doit être construite de telle manière qu'en cas de fuite de fluide frigorigène, celui-ci ne stagnera pas en risquant de créer un risque d'incendie ou d'explosion.

Ces indications doivent comprendre:

• l'appareil doit être stocké dans une zone bien ventilée où la taille du local correspond à la surface du local telle que spécifiée pour le fonctionnement;
• l'appareil doit être stocké dans un local ne contenant pas de deux nus fonctionnant en permanence (par exemple, un appareil à gaz) ni de sources d'inflammation (par exemple, radiateur électrique en fonctionnement); L'appareil doit être stocké de manière à empêcher les dommages mécaniques.

Informations spécifiques concernant les références du personnel qualifié responsable des opérations de service comme suit

• Toute personne travaillant sur ou perçant le circuit de refroidissement doit détenir un certificat valide délivré par une autorité d'évaluation accréditée du secteur garantissant un niveau de compétences suffisant
• Les travaux d'entretien doivent être exclusivement effectués conformément aux recomma és sous la supervision d'une personne spécialisée dans l'utilisation de réfrigerants inflammables.

Vérifications de la zone

Avant de commencer les travaux sur les systèmes contenant des fluides frigorigènes inflammables, des vérifications de sécurité sont nécessaires pour s'assurer que le risque d'inflammation est réduit. Pour les réparations du système frigorifique, les précautions suivantes doivent être respectées avant de réaliser le travail sur le système.

Procédure d'intervention

Les interventions doivent être entreprises dans le cadre d'une procédure de contrôle de manière à minimiser le risque de présence d'un gaz ou d'une vapeur inflammable pendant les travaux.

Zone de travail générale

Tout le personnel d'entretien ainsi que les autres personnes qui travaillent dans la zone locale doivent être informés de la nature des travaux réalisés. Tout travail en espace confiné doit être évité. La zone qui entoure l'espace de travail doit être divisée en sections. S'assurer que les conditions à l'intérieur de la zone ont été rendues sûres en contrôlant les matériaux inflammables.

Vérification de la présence deuide frigorigène

La zone doit être contrôlée avec un détecteur de fluide frigorigène approprié avant et pendant les travaux pour s'assurer que le technicien connait l'existence des atmosphères explosibles. S'assurer que l'équipement de détection des fuites qui est utilisé est adapté à une utilisation avec des fluides frigorigènes inflammables, c'est-à-dire qu'il ne produit pas d'étincelles, qu'il est scellé de manière appropriée et qu'il présente une sécurité intrinsèque.

Présence d'extincteurs

Si des travaux provoquant de la chaleur doivent être réalisés sur un équipement de réfrigération ou sur ses parties associées, des équipements de protection incendie appropriés doivent être disponibles à portée de main. Un extincteur à poudre sèche ou CO_2 doit se trouver à proximité de la zone de chargement.

Absence de sources d'inflammation

Aucune personne réalisant des travaux liés à un système de réfrigération impliquant l'exposition de tuyaux qui contiennent ou ont contenu des fluides frigorigènes inflammables ne doit utiliser des sources d'inflammation d'une manière qui peut conduire à un risque d'incendie ou d'explosion. Il convient que toutes les sources d'inflammation possibles, y compris une personne fumant une cigarette, se situent suffisamment loin du site d'installation, de réparation, de retrait et de mise au rebut pendant la période où le fluide frigorigène peut s'écouler dans l'espace environnant. Avant de réaliser les travaux, la zone qui entoure l'équipement doit être examinée pour s'assurer qu'il n'y a pas de dangers d'inflammation ou de risques d'inflammation. Des signaux "Interdiction de fumer"

doivent être affichés.

Zones ventilées

S'assurer que la zone est à l'air libre ou qu'elle est ventilée de manière adaptée avant d'intervenir sur le système ou de réaliser des travaux provoquant de la chaleur. Une ventilation donnée doit se poursuivre pendant les travaux. Il convient que la ventilation disperse de manière sûre tout fluide frigorigène émis et qu'elle l'expulse de préférence vers l'extérieur dans l'atmosphère.

Vérifications de l'équipement de réfrigération

Lorsque des composants électriques sont changés, ils doivent être adaptés à leur usage tel qu’il est prévu et à la spécification correcte. Les lignes directrices du fabricant en matière d’entretien et de service doivent être suivies à tout moment. En cas de doute, consulter le service technique d’assistance du fabricant.

Les vérifications suivantes doivent être appliquées aux installations utilisant des fluids frigorigènes inflammables:

• la taille de la charge est conforme à la taille du local dans lequel les éléments contenant un Fluide frigorigène sont installés;
• la machinerie et les soupapes de ventilation fonctionnent correctement et ne sont pas obstruées;
• Si un circuit frigorifique indirect est utilisé, le circuit secondaire doit être vérifié quant à la présence de fluide frigorigène;
• Le marquage de l'équipement continue à être visible et lisible. Les marques et les symboles qui sont illisibles doivent être corrigés;
• le tuyau ou les composants de réfrigération sont installés dans une position où ils ne sont pas susceptibles d'être exposés à une substance qui peut corroder les éléments qui contiennent des fluides frigorigènes, à moins que ces éléments ne soient construits avec des matériaux qui sont intrinsèquement résistants à la corrosion ou qui sont protégés d'une manière adaptée contre la corrosion

Vérifications des dispositifs électriques

Les opérations de réparation et d'entretien des composants électriques doivent inclure des vérifications de sécurité initiales et des procédures de contrôle des composants. En présence d'un défaut pouvant promettre la sécurité, aucune alimentation électrique ne doit être connectée au circuit avant que le défaut n'ait été traité de manière satisfaisante. Si le défaut ne peut pas être corrigé immédiatement mais qu'il est nécessaire de continuer les opérations, une solution temporaire adéquate doit être utilisée. Cela doit être indiqué au propriétaire de l'équipement de manière que toutes les parties concernées soient au courant.

Les vérifications de sécurité initiales doivent être effectuées:

• la vérification que les condensateurs sont déchargés : cela doit être fait d'une manière sûre pour éviter toute possibilité d'étincelles;
• la vérification qu'aucun composant ou câblage électrique sous tension n'est exposé au cours du chargement, de la récapture ou de la purge du système;
• la vérification qu'il y a continuité de la liaison équipotentielle à la terre.

Réparations des composants hermétiques

Au cours des réparations des composants hermétiques, toutes les alimentations électriques doivent être déconnectées de l'opération qui subit les opérations avant tout retrait de couvercles hermétiques, etc. S'il est absolument nécessaire d'alimenter l'équipement en électricité pendant les opérations de service, un dispositif de détection de fuite fonctionnant en permanence doit être situé au point le plus critique pour avertir en cas de situation potentiellement dangereuse.

Une attention particulière doit être accordée à ce qui suit pour s'assurer qu'en travaillant sur les composants électriques, l'enveloppe n'est pas altérée d'une manière qui altère le niveau de protection. Cela doit inclure les dommages aux câbles, le nombre excessif de connexions, les bornes qui ne respectent pas la spécification initiale, les dommages sur les joints, l'ajustement incorrect des presse-étoupes, etc.

S'assurer que l'appareil est monté de façon sûre.

S'assurer que les joints ou les matériaux de scellement ne se sont pas dégradés au point de ne plus empêcher la pénétration d'atmosphères inflammables. Les pièces de rechange doivent être conformes aux spécifications du fabricant.

NOTE L'utilisation d'un produit pour sceller à base de silicone peut inhiber l'efficacité de certains types d'équipements de détection de fuite. Les composants à sécurité intrinsèque n'ont pas à été isolés avant de subir une intervention.

Réparation des composants à sécurité intrinsèque

Ne pas appliquer de charges inductives ou de capacités permanentes au circuit sans s'assurer que cela ne dépassera pas la tension admissible et le courant autorisé pour l'équipement utilisé.

Les composants à sécurité intrinsèque sont les seuls types sur lesquels on peut travailler lorsqu'ils sont sous tension en présence d'une atmosphère inflammable. L'appareillage d'essai doit partager les caractéristiques assignées correctes.

Ne remplacer les composants que par des pièces spécifiées par le fabricant. D'autres

pièces peuvent entraîner l'inflammation du fluide frigorigène dans l'atmosphère à la suite d'une fuite.

Cablage

Vérifier que le câblage ne sera pas soumis à l'usure, la corrosion, une pression excessive, des vibrations, des bords tranchants ou tout autre effet environnemental défavorable. La vérification doit aussi tenir compte des effets du vieillissement ou des vibrations continues des sources comme les compresseurs ou les ventilateurs.

Détection des fluides frigorigènes inflammables

Des sources potentielles d'inflammation ne doivent en aucune circonstance être utilisées pour la recherche ou la détection de fuites de fluide frigorigène. Une lampe halogène (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisée.

Méthodes de détection des fuites

Les méthodes de détection de fuite suivantes sont considérées comme acceptables pour les systèmes contenant des fluides frigorigènes inflammables.

Les détecteurs électroniques de fuite doivent être utilisés pour détecter les fluids frigorigènes inflammables mais leur sensibilité peut ne pas être ajustée ou peut nécessiter un ré-étalonnage. (Les équipements de détection doivent être étalonnés dans une zone sans fluide frigorigène.) S'assurer que le détecteur n'est pas une source potentielle d'inflammation et qu'il est adapté au fluide frigorigène utilisé. L'équipement de détection de fuite doit être réglé sur un pourcentage de LFL du fluide frigorigène et doit être étalonné en fonction du fluide employé et le pourcentage approprié de gaz (25% maximum) est confirmé.

Les fluides de détection de fuite sont adaptés à une utilisation avec la plupart des fluides frigorigènes mais l'utilisation de détergents contenant du chlore doit être évitée dans la mesure où le chlore peut réagir avec le produit frigorigène et corroder la tuyauterie en cuivre.

En cas de soupçon de fuite, toutes les flammes nues doivent être éteintes.

Si une fuite de fluide frigorigène est trouvée et qu'un brasage est nécessaire, tout le fluide frigorigène du système doit être récupéré ou isolé (au moyen de vannes d’arrêt) dans une partie du système à distance de la fuite. L’azote exempt d’oxygène doit ensuite être purgé à travers le système à la fois avant et pendant le processus de brasage.

Lors d'une intervention sur le circuit de fluide frigorigène pour faire des réparations - ou pour tout autre objectif - des procédures conventionnelles doivent être utilisées. Toutefois, il est important de suivre la meilleure pratique dans la mesure où l'inflammabilité est une préoccupation. La procédure suivante doit être suivie:

Retirer le fluide frigorigène ; purger le circuit avec un gaz inerte ; procéder à l'évacuation ; purger de nouveau avec un gaz inerte ; ouvrir le circuit en coupant ou en brasant.

La charge de fluide frigorigène doit être recueillie dans des bouteilles de récupération correctes. Le système doit être vidangé avec de l'azote exempt d'oxygène pour rendre l'élement sur. Ce processus peut devoir être répété plusieurs fois. Ne pas utiliser d'air comprimé ou d'oxygène pour cette tâche.

Le vidangeage doit être obtenu en coupant le vide dans le système avec de l'azote exempt d'oxygène et en continuant de remplir jusqu'à ce que la pression de service soit atteinte, puis en ventilant dans l'atmosphère puis finalement en réalisant le vide. Ce processus doit être répété jusqu'à ce qu'il n'y ait plus de fluide frigorigène dans le système. Lorsque la charge finale d'azote exempt d'oxygène est utilisée, le système doit être ramené à la pression atmosphérique pour permettre le déroulement des opérations. Cette opération est absolument vitale si des opérations de brasage doivent avoir lieu sur les tuyauteries.

S'assurer que la sortie de la pompe d'évacuation n'est pas proche d'une source d'inflammation et qu'il existe une ventilation.

Procédures de chargement

En plus des procédures de chargement conventionnelles, les exigences suivantes doivent être respectées.

• S'assurer qu'il ne se produit pas de contamination de différents fluides frigorigènes au cours de l'utilisation de l'équipement de chargement. Les tuyaux ou les conduites doivent être aussi courts que possible pour minimiser la quantité de fluide frigorigène qu'ils contiennent.
• Les bouteilles doivent être maintenues en position verticale. S'assurer que le système de réfrigération est relié à la terre avant de charger le système avec le fluide frigorigène.
• Étiqueter le système lorsque le chargement est terminé (si cela n'est pas déjà fait).

Veiller à ne pas laisser déborder le système de réfrigération.

Avant de procéder au rechargement du système, sa pression doit être essayée avec de l'azote exempt d'oxygène. Le système doit subir les essais de fuite à la fin du chargement mais avant la mise en service. Un essai de fuite doit être réalisé avant de quitter le site.

Mise hors service

Avant d'effectuer cette méthode, il est essentiel que le technicien soit parfaitement familiarisé avec l'équipement dans tous ses détails. Une bonne pratique recommandée consiste à recueillir tous les fluides frigorigènes de manière sûre. Avant de réaliser cette tâche, un échantillon d'huile et de fluide frigorigène doit être prélevé au cas où une analyse serait demandée avant la ré-utilisation du fluide frigorigène recueilli. Il est essentiel de disposer d'énergie électrique avant de commencer cette tâche.

a. Se familiariser avec l'équipement et son fonctionnement. b. Isoler électriquement le système. c. Avant d'entamer la procédure, s'assurer de ce qui suit:

des équipements de manipulation mécanique sont disponibles, si nécessaire, pour manipuler les bouteilles de fluide frigorigène; - tout l'équipement de protection personnel est disponible et est utilisé de manière correcte; - le processus de récapération est supervisé à tout moment par une personne compétente; - l'équipement de récapération et les bouteilles sont conformes aux normes appropriées.

d. Pomper le système de fluide frigorigène, si possible. e. Si un vide n'est pas possible, un collecteur est réalisé pour récapérer le fluide frigorigène à partir de différentes parties du système. f. S'assurer que la bouteille est située sur la bascule avant le début de la récapération. g. Démarrer la machine de récapération et la faire fonctionner conformément aux instructions du fabricant. h. Ne pas laisser déborder les bouteilles. (Pas plus de 80% de charge de liquide en volume.) i. Ne pas dépasser la pression de service maximal de la bouteille, même temporairement. j. Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, s'assurer que les bouteilles et l'équipement sont rapidement démontés du site et que toutes les vanne d'isolation de l'équipement sont fermées. k. Le fluide frigorigène récapéré ne doit pas être chargé dans un autre système de réfrigération à moins d'avoir été nettoyé et vérifié.

Étiquetage

Une étiquette doit être apposée sur l'équipement indiquant qu'il a été mis hors service et vide de son fluide frigorigène. Cette étiquette doit être datée et signée. S'assurer qu'il y a des étiquettes sur les équipements indiquant qu'ils contiennent des fluides frigorigènes inflammables.

Récupération

Lorsqu'on vide un système de son fluide frigorigène, pour des opérations de service ou de mise hors service, une bonne pratique recommandée consiste à recueillir tous les fluids frigorigènes de manière sûre.

Lors du transfert des fluides frigorigènes dans les bouteilles, s’assurer que seules les bouteilles de récapture appropriées sont utilisées. S’assurer que le nombre correct de bouteilles est disponible pour contenir toute la charge du système. Toutes les bouteilles à utiliser sont désignées pour le fluide frigorigène récapturé et sont étiquetées pour ce fluide frigorigène (c’est-à-dire bouteilles spéciales pour la récapture du fluide frigorigène). Les bouteilles doivent être équipées d’une soupape d’évacuation de la pression et de vannes de coupure associées en bon état de marche. Les bouteilles de récapture vides sont évacuées et, si possible, refroidies avant le début de la récapture.

Les équipements de récapération doivent être en bon état de marche et accompagnés d'instructions concernant les équipements qui sont à portée de main et ils doivent être adaptés à la récapération des fluides frigorigènes inflammables. De plus, un jeu de bascules étalonnées pour peser doit être disponible et en bon état de fonctionnement. Les tuyaux doivent être équipés de manchons de déconnexion anti-fuite et être en bon état. Avant d'utiliser la machine de récapération, vérifier qu'elle est en bon état de marche et qu'elle a été correctement entretenue et que tous les composants ELECTriques associés sont scellés pour empêcher l'inflammation en cas de dégagement de fluide frigorigène. En cas de doute, consulter le fabricant.

Le fluide frigorigène récupéré doit être renvoyé à son fournisseur dans la bouteille de récupération correcte et la note correspondante de transfert de déchet doit être établie. Ne pas mélanger les fluides frigorigènes dans les unités de récupération et en particulier dans les bouteilles.

Si des compresseurs ou des huiles de compresseur doivent être retirés, s'assurer qu'ils ont été évacués à un niveau acceptable pour être certain qu'il ne reste pas de uide frigorigène inflammable dans le lubrifiant. Le processus d'évacuation doit être réalisé avant de retourner le compresseur à son fournisseur. Seul un chauffage électrique doit être utilisé sur le corps du compresseur pour accélérer ce processus. Lorsque de l'huile est extraite d'un système, cela doit être réalisé en toute sécurité.

Consignes de sécurité importantes

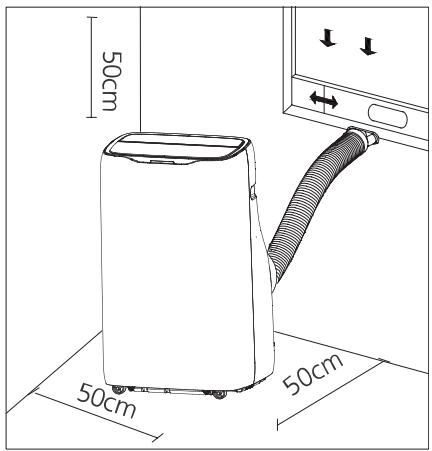

• Utilisez l'appareil uniquement en position verticale sur une surface horizontale et plane, à 50 cm au minimum de tous les murs et objets.
• Lisez toutes les instructions.
• Afin de vous prémunir contre les risques d'incendie, de choc électrique et de blessure, n'immergez pas l'appareil, son cable d'alimentation ou sa prise dans l'eau, ni dans aucun autre liquide.
• Eteignez l'appareil et débranchez le câble d'alimentation de la prise murale lorsque l'appareil n'est pas utilisé et avant de le nettoyer.
• Transportez et rangez l'appareil exclusivement en position verticale.
• Placez toujours l'appareil sur une surface horizontalement et stable.
• Ne couvrez pas l'appareil et n'insérez aucun objet

Dans l'entrée d'air et/ou la sortie d'air.

• N'utilisez pas l'appareil dans des pièces humides, par exemple dans une salle de bain, pour éviter un risque de choc électrique.
• Ne placez pas d'objet sur l'appareil.
• N'utilisez pas l'appareil

avec les mains mouillées ou humides.

• N'utilisez pas l'appareil en présence de substances ou vapeurs inflammables, par exemple de l'alcool, des insecticides, de l'essence etc.
• Ne mettez pas en marche et n’éteignez pas l’appareil en branchant ou en débranchant le câble d’alimentation. Utilisez TOUJOURS le panneau de contrôle pour démarrer et éteindre l’appareil. L’appareil doit toujours être utilisé avec ses filtres.

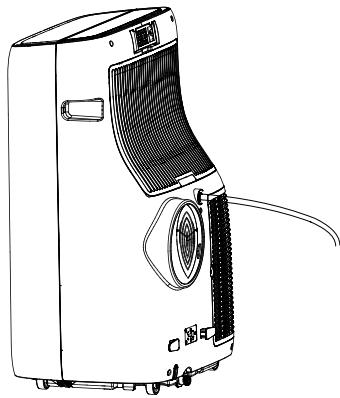

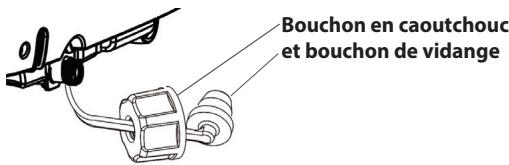

• Veillez à évacuer l'eau avec le tube de vidange connecté à l'orifice de vidange du milieu lorsque l'appareil est utilisé en mode de chauffage.

Manipulation et utilisation des piles de la télécommande (incluses) :

• Les piles doivent impérativement être remplacées par un adulte. Ne laisser pas un enfant utiliser la télécommande si le couvercle du compartiment à piles n'est pas en place.
• Une pile doit toujours être remplaçée par une pile du même type. La télécommande fonctionne avec deux piles de type AAA 1,5 V qui sont accessibles et peuvent être remplaçées.

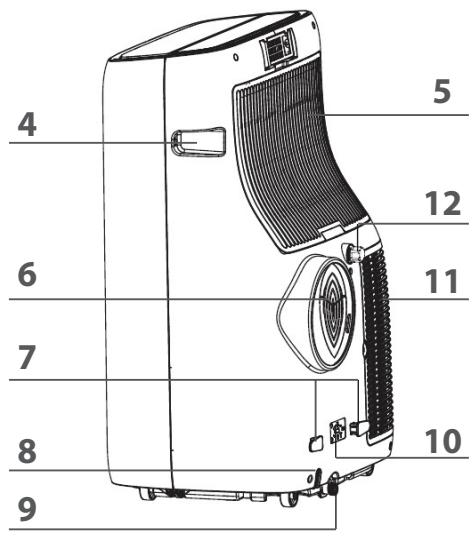

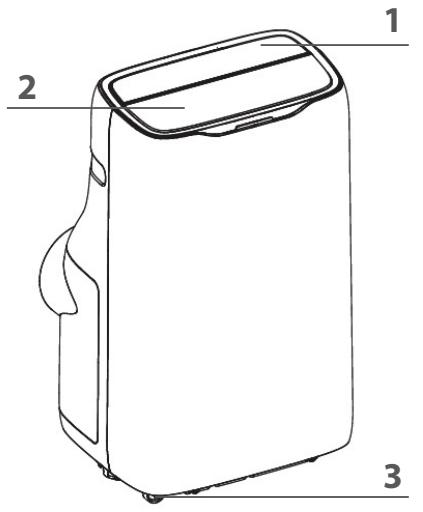

1. Panneau de contrôle
2. Ouie
3. Roulette
4. Poignée de transport (des deux côtés de l'appareil)
5. Grille d'entrée d'air supérieure
6. Grille de sortie d'air
7. Sortie du câble d'alimentation
8. Crochets de rangement du câble d'alimentation
9. Orifice de vidange inférieur
10. Prises de rangement (à utiliser seulement pour ranger l'appareil)
11. Grille d'entrée d'air inférieure
12. Orifice de vidange supérieur

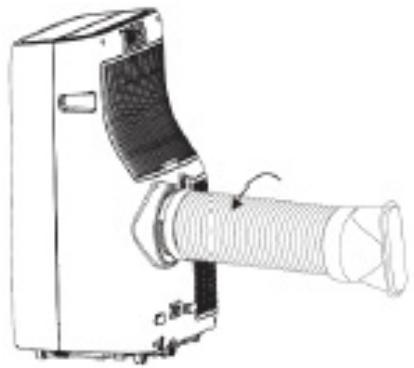

13. Assemblage du tuyau d'échappement

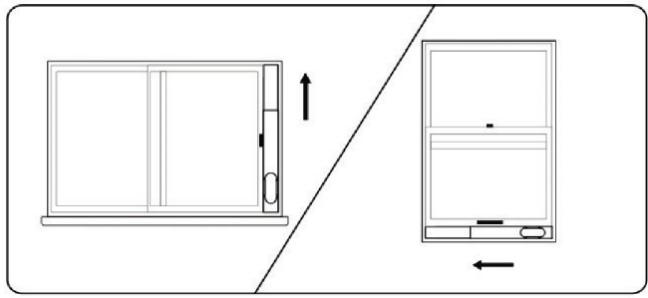

14. Assemblage de la plaque d'étanchéité de fenêtre
15. Telecommande

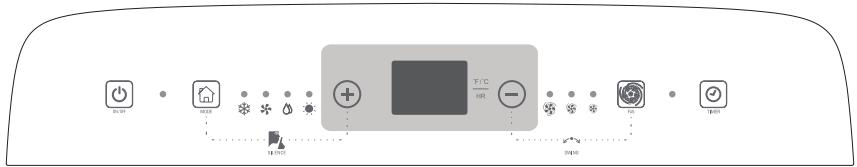

Boutons:

Marche

/ Arret

Réglagedu

mode

Réglage de la température ou

de l'heure

Réglage de la vitesse de ventilation

Réglage du minuteur

Mode sommeil

(Appuyez simultanément sur les boutons de mode et + pour activer/désactiver le mode sommeil)

Appuyez simultanément sur les boutons + et - pour permuter entre les degrés Fahrenheit et Celsius.

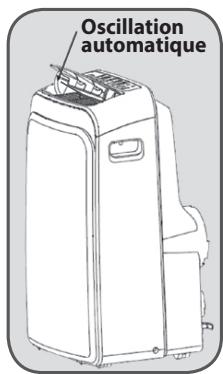

Oscillation

(Appuyez et maintenez simultanément les boutons - et de vitesse du ventilateur pour activer ou désactiver la fonction d'oscillation).

Indicateurs lumineux :

Marche

/ Arret

Mode de climatisation

Mode de ventilation

Mode de déshumidification

Vitesse de ventilation rapide

Vitesse de ventilation moyenne

Vitesse de ventilation lente

Minuteur

Mode de chiffage

Télécommande

Les fonctions de la télécommande sont les mêmes que sur le panneau de contrôle.

de l'appareil.

Boutons :

Marche / Arret

Réglagedu mode

Réglage de la température ou de l'heure

Réglage de la vitesse de ventilation

^oF / ^oC C/OF

Oscillation

Réglage du minuteur

Installation des piles : Retirez le couvercle du dos de la télécommande et insérez deux piles en respectant les polarités "+" et "-".

Attention : Retirez les piles de la télécommande avant toute période prolongée de non utilisation.

Installation

Cet appareil est un climatisationur mobile qui peut être déplacé d'une pièce à l'autre.

Vous pouvez utiliser la plaque d'étanchéité de fenêtre fournie pour installer votre climatisationur dans une fenêtre coulissante.

L'assemblage de la plaque d'étanchéité de fenêtre n'est pas créé pour être utilisé avec des fenêtres à battants.

1. Mesurez la taille de la fenêtre. Ajustez la longueur de la plaque d'étanchéité de fenêtre pour l'adapter à la taille de la fenêtre.

Fixez la longueur à l'aide du loquet de la plaque d'étanchéité.

1. Installez l'assemblage de la plaque d'étanchéité de fenêtre sur la fenêtre.

La longueur de l'assemblage de la plaque d'étanchéité peut être ajustée de 67,5cm à 126cm.

1. Fixez le tuyau d'évacuation fourni à l'arrière du climatiseur.

1. Fixez le tuyau d'échappement à la fenêtre.

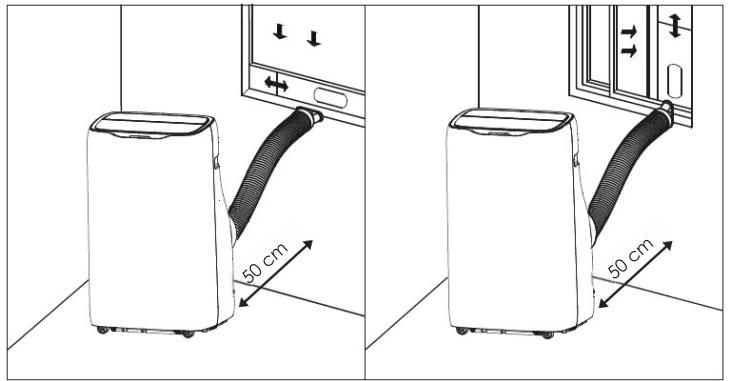

Veuillez vous assurer que le climatiseur est à au moins 50 cm du mur pour assurer une ventilation adéquate.

Important :

Ne remplacez pas et ne rallongez pas le tuyau d'échappement car cela pourrait entraîner un dysfonctionnement de l'appareil.

Ne tordez pas le tuyau d'échappement. Un tuyau tordu bloquera l'air d'échappement et provoquera un dysfonctionnement de l'appareil.

Le tuyau peut être rallongé jusqu'à 150 cm. Il est suggéré de l'allonger aussi court que possible et de le garder horizontal.

Branchez l'appareil dans une prise secteur.

Une sonnerie retentit et tous les indicateurs s'allument brièvement.

Mise en marche et arrêt de l'appareil

Appuyez sur ( ) pour mettre l'appareil en marche. Appuyez à nouveau sur ( ) pour éteindre l'appareil.

Mode sélection

Appuyez de manière répétée sur pour sélectionner le mode désiré : climatisation, chauffage, déshumidification ou ventilation.

L'indicateur lumineux du mode sélectionné s'allumera.

Lorsque les modes de ventilation () et de déshumidification () sont sélectionnés, l'écran affichera la température ambiante.

En mode de déshumidification, le compresseur démarre lorsque la température ambiente est supérieure à 17°C (63°F).

Lorsque la température ambiante est inférieure à 15°C (59^), le compresseur s'arrête. Lorsque la température ambiante est supérieure à 17°C (63^), le compresseur redémarre. (Le redémarrage est activé après trois minutes grâce à la fonction de protection).

Réglage de la température

Appuyez de manière répétée sur +/- pour régler la température.

L'écran affichera la température réalisée en mode de chauffage ( ) et en mode de climatisation ( ).

Échelle de réglage de la température :

30°C (86^) max.

16°C (61^) min.

La température peut être affichée en degrés Fahrenheit ou en degrés Celsius. Pour modifier l'affichage d'un mode à l'autre, appuyez et maintenez enfoncés les boutons + et - du panneau de contrôle simultanément pendant environ 3 secondes. Vous pouvez également appuyer sur °F / °C de la télécommande pour permuter l'affichage Celsius et Fahrenheit.

Réglage de la vitesse de ventilation

Appuyez de manière répétée sur pour sélectionner la vitesse de ventilation. L'indicateur de vitesse s'allume pour indiquer quel réglage de vitesse est utilisé. Si l'appareil est en mode de déshumidification ( ), vous ne pouvez pas régler la vitesse de ventilation.

Réglage du minuteur

Vous pouvez régler le minuteur de démarrage et le minuteur d’arrêt.

Le minuteur est réglable de 1 à 24 heures.

Programmer le minuteur pour permettre l'appareil en marche quand il est éteint.

Appuyez sur . L'indicateur lumineux du mode du minuteur ON s'allumera sur le panneau de contrôle.

Appuyez plusieurs fois sur le bouton + ou - pour sélectionner le nombre d'heures (1 à 24 heures) après lesquelles vous VOULEZ que l'appareil se mette en marche automatiquement.

L'heure régée sera confirmée après environ 5 secondes et le minuteur de démarrage sera activé.

Une fois la durée réglée écoulée, l'appareil se mettra automatiquement en marche. Programmer le minuteur pour atteindre l'appareil quand il est en marche.

Appuyez sur l'indicateur lumineux du mode d'arrêt du minuteur s'allumera sur le panneau de contrôle.

Appuyez plusieurs fois sur le bouton + ou - pour sélectionner le nombre d'heures (1 à 24 heures) après lesquelles vous voulez que l'appareil s'arrête automatiquement.

L'heure réglée sera confirmée après environ 5 secondes et le minuteur d'arrêt sera activé.

Lorsque l'heure d'arrêt sera atteinte, l'appareil s'éteindra automatiquement.

Pour annuler le réglage du minuteur

Appuyez plusieurs fois sur le bouton + ou - jusqu'à ce que l'écran affiche « 0.0 »

Fonctionnement du mode sommeil

Le mode sommeil adapte la température régée sur l'appareil aux besoins thermiques du corps endormi. Appuyez simultanément sur les boutons + et - et maintenez-les enfoncés pour activer le mode sommeil. L'écran de la télécommande affichera le symbole du mode sommeil.

La température sélectionnée augmentera (climatisation) ou diminuera (chauffage) de 1°C / 2°F après environ 60 minutes. La température augmentera ou diminuera alors d'un autre 1°C / 2°F après 60 minutes supplémentaires.

REMARQUE: Cette fonction n'est pas disponible en mode de ventilation et de déshumidification.

Pour annuler la fonction, appuyez simultanément sur les boutons et + et maintenez-les enfoncés pour désactiver le mode sommeil. Le symbole du mode sommeil disparaîtra de l'écran de la télécommande.

Mode d'oscillation

Lorsque vous mettez l'appareil en marche, les ouïes oscilleront et s'arrêteront sur un certain angle. Vous pouvez appuyer sur pour laisser les ouïes osciller automatiquement. Appuyez de nouveau sur pour arrêter les ouïes sur l'angle désiré.

Vidange

Lorsque le réservoir d'eau interne est plein, l'écran affiche « FL ».

Pour vider le réservoir d'eau, procédez comme suit :

1. Éteignez l'appareil et débranchez la prise de l'alimentation secteur.
2. Placez un récipient (non fourni) sur le sol sous l'orifice de vidange inférieur.
3. Retirez le bouchon de vidange et le bouchon en caoutchouc pour laisser s’écouler l'eau.
4. Remplacez le bouchon de vidange et le bouchon en caoutchouc, branchez le câble d'alimentation à une prise secteur et mettez l'appareil en marche.

L'erreur disparaîtra de l'affichage.

Si vous pouvez faire fonctionner l'appareil sans avoir à vider le réservoir d'eau, veuillez:

• retardez le bouchon de vidange et le bouchon en caoutchouc de l'appareil et conservez-les pour toute future référence.
• connecter une extrémité du tube de vidange fourni à l'orifice de vidange inférieur et placez l'autre extrémité du tube dans un

Vidange continue

Lorsque vous devez utiliser cet appareil dans un lieu de forte humidité, en mode

de déshumidification ou de climatisation, reliez le tuyau de vidange à cet appareil.

• Retirez le bouchon de vidange de l'orifice de vidange supérieur.
• Connectez une extrémité du tube de vidange à l'orifice de vidange et allongez-le avec un tube supplémentaire (non fourni) si nécessaire.
• Placez l'autre extrémité du tube de vidange dans un lieu d'évacuation normal. Assurez-vous que le tube n'est pas piégé ou tordu.

REMARQUE: Le point de vidange doit être à la même hauteur ou plus bas que l'orifice de sortie de l'eau.

Entretien et nettoyage

Éteignez l'appareil et débranchez-le de la prise secteur avant de le nettoyer. Pour maximiser l'efficacité de l'appareil, nettoyez-le régulièrement.

Nettoyage du boîtier

Nettoyez le boîtier de l'appareil avec un chiffon légèrement humide.

N'utilisez jamais de nettoyant chimique ou abrasif.

Nettoyage des filtres

Le climatiseur est équipé de deux filtres pour éliminer les particules de poussière : Un filtre à l'entrée d'air supérieure - Retirez les grilles supérieure et inférieure puis retirez les filtres qui se trouvent derrière les grilles. - Les filtres doivent être régulièrement nettoyés. Aspirez les filtres avec un aspirateur ou tapotez-les pour en enlever les poussières et saletés, puis rincez-les soigneusement à l'eau courante. Faites-le bien sécher avant de le remettre en place.

REMARQUE: N'utilisez jamais le climatiseur sans les filtres.

Rangement

• Videz intégralement l'eau contenue dans l'appareil, puis faites-le fonctionner en mode de ventilation quelques heures afin de sécher intégralement l'intérieur de l'appareil. Nettoyez les litres.
• Enroulez le câble d'alimentation, puis insérez la prise du câble dans la prise de rangement au dos de l'appareil. Retirez les piles de la télécommande. Rangez l'appareil dans un endroit sec.

Prises de rangement

GUIDE de dépannage

N'essayez pas de réparer ni de démonter le climatiseur vous-même.

Problème	Cause possible	Solution possible
Le climatiseur ne fonctionne pas.	Il n'y a pas d'alimentation.	Branchez l'appareil dans une prise électrique fonctionnelle, puis mettez-le en marche.
	"FL" s'affiche sur l'écran.	Videz le réservoir d'eau interne.
	La température ambiente est inférieure à la température réglée.	Modifiez le réglage de température.
La capacité de raffraichissement du climatiseur semble faible.	Exposition à la lumière directe du soleil.	Fermez les rideaux.
	Des fenètres ou des portes sont ouvertes, il y a beaucoup de personnes ou une source de chaleur dans la piece.	Fermez les portes et les fenètres, retirez les sources de chaleur et placez un climatiseur supplémentaire.
	Les filtres sont sales.	Nettoyez les filtres.
	L'entrée ou la sortie d'air est bloquée.	Enlevez l'objet à l'origine du blocage.
	La température ambiente est inférieure à la température réglée.	Modifiez le réglage de température.
Le climatiseur est bruyant.	L'appareil n'est pas mis à niveau.	Placez l'appareil sur une surface plane et rigide (cela permet de réduire les vibrations).
La télécommande ne fonctionne pas.	La distance est trop importante.	Veillez à correctement orienter la télécommande vers le panneau de contrôle de l'appareil.
	Les signaux de la télécommande ne sont pas déetectés par le panneau de contrôle.
	Les piles sont usées.	Changez les piles.
Le compresseur ne fonctionne pas.	Le délié de protection du compresseur est activé.	Attendez 3 minutes, mettez le climatiseur en marche une fois que la température a diminué.

Codes d'erreur

Écran	Cause
E1	Le capteur de température de la bobine est en panne.
E2	Le capteur de température interieure est défaillant.
E4	Protection antigel : La température de la bobine est trop BASSE et le climatiseur est éteint. Lorsque la température dépasse 8 °C ou 46,4 °F, la protection est désactivée et l'état de fonctionnement précédent est rétabli.

Données techniques

Fiche produit
nom du marque	ROWENTA
modèle	RWAC1400H
Classe d'efficacité énergétique pour le refroidissement	A
Classe d'efficacité énergétique pour le chauffage	A+
Description	Symbole	Valeur	Unité
Puisance frigorifique nominale	Prated frigorifique	4,1	KW
Puisance calorifique nominale	Prated calorifique	3,2	KW
Puisance frigorifique absorbée nominale	PEER	1,52	KW
Puisance calorique absorbée nominale	PCOP	1,18	KW
Coefficient d'efficacité énergétique nominal	EERd	2,7	-
Coefficient de performance nominal	COPd	2,7	-
Consommation d'électricité en «arrêt par thermostat»	PTo	-	W
Consommation d'électricité en mode «veille»	PSB	1,0	W
Consommation d'électricité des apparèils simple conduit	QSD pour le refroidissement	1.419	kWh/h
	QSD pour le chauffage	1.060	kWh/h
	Consommation d'électricité des apparèils simple conduit: consommation d'énergie de 1,419 / 1,060 kWh pour 60 minutes, déterminée sur la base des résultats obtus dans des conditions d'essai normalisés. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
Niveau de puissance acoustique	LWA	65	dB(A)
Potentiel de réchauffement planétaire	PRP	3	kg éq. CO 2
	Les fuites de réfrigerants accentue le changement climatique. En cas de fuite, l'impact sur le réchauffement de la planete sera d'autant plus limité que le potentiel de réchauffement planétaire (PRP) du réfrigérant est faible. Cet apparèil utilise un réfrigérant dont le PRP est égal à 3. En d'autres termes, si 1 kg de ce réfrigérant est reliché dans l'atmosphère, son impact sur le réchauffement de la planete sera 3 fois supérieur à celui d'1 kg de CO 2, sur une période de 100 ans. Ne tentez jamais d'intervenir dans le circuit frigorifique et de démonter les pieces vous- même et adressez-vous systématiquement à un professionnel. (Réfrigerant: R290 / 0,23kg)
Coordonnées de contact pour tout complément d'information	Etablissements Darty & fils © 129 Avenue Gallieni, 93140 Bondy, FranceWebsite: www.darty.com

Série YPX

SCHEMA ÉLECTRIQUE

A. Fiche B. Compresseur C. Condensateur D. Pressostat E. Moteur CC F. Carte de circuit imprimé principale G. Valve H. Moteur inférieur I. Moteur supérieur J. Pompe K. Niveau d'eau M. Capteur de bobine N. Capteur de température ambiance O. Affichage P. Moteur pas à pas

Remarque: Le contenu, qui est marqué par une ligne pointillée, n'existe peut-être pas.

Mise au rebut

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez le produit et son emballage selon les lois et les règles locales. Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.

Hotline vanden borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.

Hotline fnac france

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Fnac, appelez le 0 969 324 334 du lundi au samedi (8h30-21h00) et le dimanche et jours fériés (10h00-18h00). (prix d'un appel local)

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.

PENSEZ au TRI!

ENSEMBLE RÉDUISONS

LIMPACT ENVIRONNEMENTAL

DES EMBALLAGES

Barquette et FILM plastique

A JETER

BOITES CARTON

A RECYCLER

CONSIGNE POUVANT VARIOR LOCALEMENT > WWW. CONSIGNESDETRI. FR

FNAC DARTY	ETABLISSEMENTS DARTYE TF ILS© 129A VENUEG ALLIENI9 3140 BONDY FRANCE
EU Declaration of Conformity	N°862021012456
Déclaration UE de Conformité
EU- Conformiteitsverklaring
Déclaracion UE de conformidad
Déclaração de conformidade da UE
ProductDescription-	Local Air Conditioner
Description du produit:
Productbeschrijving:
Descripción del producto:
Descrição do produits:
Brand-	Rowenta
Marque /Merk /Marca:
Model number -	RWAC1400H
Référence commerciale:
/Modelnummer /Numero de modelos /
Numero do modelos:
We declare that the above product has been evaluated and deemed to comply with the requirements of the listed European Directives and standards:
Nos déclaronsq ue le produit i-dessus aé tepévalué et jugé conformea ux dispositions des directives et des normes européennes enumeratedées ci-après:
Wijv erkrlichen dath et hierboenv emeldp roduct is beoordeelden vereenkomstig en geacht te voldoen aan de eisen van genoemde Europese Richtlijnen en normen:
Declaramos quee Ip roductom encionadoa nteriormente ha sido evaluadoy se ha estimado que cumple con las normas y los requisitos de las Directivas Europeas enunciadas:
Declaramos que o produit aparecido acima foi avalado e considerado em conformidade com os requisitos das diretivas e normas europeias listadas:

2014/30/EU 2014/35/EU 2009/125/EC 2011/65/EU & (EU) 2015/863

EMC Directive (EMC)

Le responsable de cette déclaration est :
