Avec plus de 30 années d’expérience en tant que fournisseur mondial majeur en solutions visuelles, ViewSonic se consacre à dépasser les attentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le potentiel d’avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile. Encore une fois, merci d’avoir choisi ViewSonic !
REMARQUE: Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l’appareil.
Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de la classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie à fréquence radio et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nocives aux communications radio. Cependant, il n'y a aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nocives à la réception radio ou TV qu'il est possible de déterminer en mettant l'équipement en marche ou à l'arrêt, l'utilisateur est encouragé à essayer de rectifier les interférences en adoptant au moins l'une des mesures suivantes : • Ré-orienter ou déplacer l'antenne réceptrice. • Augmenter la distance entre l'équipement et le récepteur. • Brancher l'équipement sur une prise appartenant à un circuit autre que celui sur lequel est branché le récepteur. • Consulter le distributeur ou un technicien radio/TV qualifié. Avertissement: Vous êtes averti que des changements ou des modifications non expressément approuvés par la partie responsable de la vérification de la conformité peuvent annuler votre droit à faire fonctionner l’équipement.
CAN ICES-3 (B)/NMB-3(B)
Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). Les produits qui portent ce symbole ne doivent pas être traités comme des déchets conventionnels; ils devront être traités conformément aux systèmes de récupération appropriés, conformément à la réglementation du pays ou de la zone où la mise au déchet a lieu.
Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité technique d’adaptation (TAC) européen, qui sont les suivantes: Substance
1. Mercure dans les lampes fluorescentes à cathode froide et lampes fluorescentes à électrodes externes (CCFL et EEFL) pour des buts spécifiques ne dépassant pas (par lampe) : (1) Longueur courte (≦500 mm) : maximum 3,5 mg par lampe. (2) Longueur moyenne (＞500 mm and ≦1.500 mm): maximum 5 mg par lampe. (3) Longueur élevée(＞1.500 mm) : maximum 13 mg par lampe. 2. Plomb dans le verre des tubes cathodiques. 3. Le plomb dans le verre des tubes fluorescents ne dépasse pas 0,2 % du poids. 4. Plomb en tant qu’élément d’alliage de l’aluminium jusqu’à 0,4 % du poids. 5. L’alliage de cuivre contient jusqu’à 4 % de plomb. 6. Soudures à haute température (les alliages basés sur le plomb contiennent du plomb à 85 % ou plus). 7. Composants électriques et électroniques contenant du plomb dans le verre ou des porcelaines. (appareils piézoélectriques ou dans un composant de matrice de verre ou de céramique).
3. Tenez compte des mises en garde et respectez scrupuleusement toutes les instructions. 4. Asseyez-vous à au moins 18”/45cm de l’écran. 5. Manipulez toujours l’écran avec précaution lorsque vous le déplacez. 6. N’enlevez jamais le capot arrière de l’écran. Cet écran contient des pièces à haute tension. Vous risquez de graves blessures si vous les touchez. 7. N’utilisez pas cette unité à proximité de l’eau. Avertissement : Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. 8. Évitez d’exposer l’écran à la lumière directe du soleil ou à des températures élevées. Tournez l’écran pour éviter les rayons du soleil et réduire l’éblouissement. 9. Nettoyez à l’aide d’un chiffon doux et sec. Si un nettoyage plus poussé est nécessaire, consultez la rubrique «Nettoyage de l’écran» de ce manuel pour plus de détails. 10. Evitez de toucher l’écran. Le sébum corporel est difficile à nettoyer. 11. Ne pas frotter ou presser sur le panneau d’affichage, cela peut endommager l’écran. 12. Ne bloquez pas d’ouvertures d’aération. Installez selon les instructions du fabricant. 13. N’installez pas à proximité d’une source de chaleur tels que des radiateurs, bouches de chauffage, fours ou autres dispositifs (y compris des amplificateurs) qui produisent de la chaleur. 14. Installez l’écran dans un endroit bien ventilé. Ne placez rien sur l’écran qui puisse empêcher la dissipation de la chaleur. 15. Ne placez pas d’objets lourds sur l’écran, sur le câble vidéo ou sur le cordon d’alimentation. 16. En cas de fumée, de bruit anormal ou d’odeur bizarre, éteignez immédiatement l’écran et contactez votre revendeur ou ViewSonic. Il est dangereux de continuer à utiliser l’écran. (Suite page suivante)
18. Protégez le cordon de secteur pour qu’on ne marche pas dessus ou qu’il soit pincé surtout au niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-vous que la source d’alimentation est proche de l’unité pour qu’elle soit facilement accessible. 19. N’utilisez que les accessoires spécifiés par le fabricant. 20. Utilisez seulement avec un chariot, stand, trépied, monture ou table spécifié par le fabricant, ou vendu avec l’unité. Si vous utilisez un chariot, soyez prudent lorsque vous déplacez l’ensemble chariot/ unité pour éviter des blessures ou une chute. 21. Débranchez l’unité si elle ne sera pas utilisée pour une longue période. 22. Confiez tout entretient au personnel de service qualifié. Une réparation est requise lorsque l’unité a été endommagée, par exemple si le cordon a été endommagé, si un liquide a été renversé ou si des objets sont tombés dans l’unité, si l’unité a été exposé à de la pluie de l’humidité, ne fonctionne pas normalement ou est tombée.
Informations de conformité Declaration de conformite FCCi Declaration de l’Industrie canadiennei Conformité CE pour les pays européensii Déclaration de conformité RoHS2 (LSDEEE2) iii Avertissements et mises en gardev
Enregistrement du produit2 Pour votre information2
Contenu de l’emballage3 Procédure d’installation rapide4 Installation du support mural (facultatif)5
Réglage du mode de synchronisation6 Configuration de vérrouillage de l’affichage à l’écran et du bouton d’alimentation6 Réglage de l’image à l’écran7 Contrôles du menu principal8 Descriptif du menu principal8 Gestion de l’alimentation9
Spécifications10 Nettoyage de l’écran11 Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic et le logo des trois oiseaux sont des marques déposées par ViewSonic Corporation. VESA est une marque déposée par Video Electronics Standards Association. DPMS, DisplayPort et DDC sont des marques commerciales de VESA. ENERGY STAR® est une marque déposée par la commission américaine pour la protection de l’environnement (EPA, Environment Protection Agency). En tant que partenaire d’ENERGY STAR®, ViewSonic Corporation déclare que ce produit respecte les directives ENERGY STAR® d’économie d’énergie. Décharge de responsabilité : La société ViewSonic Corporation ne peut être tenue pour responsable d’erreurs techniques ou d’impression ni d'omissions dans le présent manuel ; dommages directs ou indirects résultant de la livraison, des performances ou de l’utilisation de ce produit; ViewSonic Corp. décline également toute responsabilité vis-àvis des performances ou de l’utilisation de ce produit. Dans un souci amélioration constant de ses produits, ViewSonic Corporation se réserve le droit de modifier les spécifications du produit sans avis préalable. Les informations contenues dans ce document peuvent changer sans préavis. Aucune partie de ce document ne peut être copiée, reproduite ou transmise par quelque moyen que ce soit, dans n’importe quel but, sans l’autorisation écrite préalable de ViewSonic Corporation.
Afin de répondre aux spécifications futures de votre produit, et pour recevoir des informations additionnelles sur celui-ci dès qu’elles sont disponibles, veuillez visiter le site Internet de ViewSonic et sélectionner la section correspondant à votre région pour enregistrer votre produit en ligne. L’enregistrement de votre produit nous permettra de mieux répondre à vos attentes. Veuillez imprimer ce manuel de l’utilisateur et remplissez la section «Pour vos archives». Le numéro de série est inscrit à l’arrière de l’écran. Pour plus de détails, veuillez consulter la rubrique «Service clientèle» de ce manuel.
Nom du produit : Numéro du modèle : Numéro du document : Numéro de série : Date d’achat :
Web de ViewSonic pour télécharger les pilotes de votre moniteur. • N'oubliez pas d'enregistrer votre moniteur ViewSonic ! Connecte-vous simplement sur le site Web de ViewSonic pour votre région et cliquez sur l'onglet « Assistance » sur la page d'accueil. • Conservez votre emballage d'origine et tous les matériaux pour tout envoi futur.

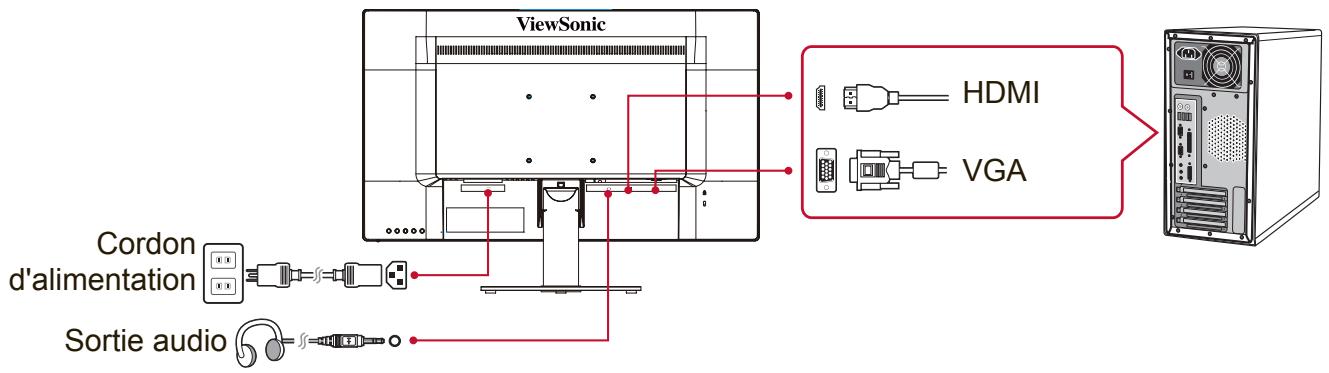

Utilisateurs de Macintosh: Les modèles préalables au G3 exigent un adaptateur Macintosh. Connectez l’adaptateur à l’ordinateur et branchez le câble vidéo sur l’adaptateur. Contactez le Service clientèle de ViewSonic pour commander un adaptateur ViewSonic® Macintosh. 2. Connectez le cordon d’alimentation (et l’adaptateur CA/CC si requis)
« Téléchargements » de la page produit du moniteur sur le site Web de ViewSonic. 4. Utilisateurs de Windows : Configurez le mode de synchronisation (par exemple: 1024 x 768) Reportez-vous au mode d’emploi de la carte graphique pour les instructions à propos de la modification de la résolution et du taux de rafraîchissement. 5. L’installation est terminée. Commencez à utiliser votre nouvel écran ViewSonic!
1. Assurez-vous que le bouton d'alimentation est bien sur Arrêt, puis débranchez le cordon d’alimentation. 2. Posez l’écran, face à terre, sur une serviette ou une couverture. 3. Retirez la base. (le retrait des vis peut être nécessaire.) 4. Repérez et identifiez l’une des interfaces de montage VESA suivantes (a, b, c) situées à l’arrière de votre écran (reportez-vous à la page «Spécifications» pour plus de détails sur l’interface de montage de votre écran). Fixez le support de montage d’un kit de montage compatible VESA en utilisant des vis d’une longueur appropriée. a.
(ou fréquence verticale ; par ex. 60 Hz.). Après avoir configuré le mode de synchronisation, utilisez les contrôles OSD pour ajuster l’image à l’écran. Pour une qualité d'image optimale, veuillez utiliser le mode de synchronisation recommandé approprié pour votre écran, figurant sur la page « Spécifications ». Pour régler le mode de synchronisation : • Réglage de la résolution : Accédez à la page «Apparence et personnalisation» depuis le panneau de configuration du menu Démarrer et réglez la résolution. • Réglage du taux de rafraîchissement : reportez-vous au mode d’emploi de votre carte graphique pour plus d’instructions. IMPORTANT: Assurez que le taux de rafraîchissement vertical de votre carte graphique est réglé sur 60 Hz car c’est le réglage recommandé pour la plupart des écrans. La sélection d’un mode de synchronisation non pris en charge risque de bloquer l’affichage de l’image et de faire apparaître le message «Hors de portée» sur l’écran.
• Verrouillage de l’affichage à l’écran : Appuyez et maintenez le bouton [1] et la flèche vers le haut ▲ pendant 10 secondes. Si vous appuyez sur d'autres boutons, le message OSD Locked (Verrouillage OSD) s'affichera pendant 3 secondes. • Déverrouillage de l’affichage à l’écran : Appuyez et maintenez le bouton [1] et la flèche vers le haut ▲ pendant 10 secondes. • Verrouillage du bouton d’alimentation : Appuyez et maintenez le bouton [1] et la flèche vers le bas ▼ pendant 10 secondes. Lorsque ce mode est activé et que vous appuyez sur le bouton de l’alimentation, Power Button Locked (Verr. Marche/Arrêt) s’affichera pendant 3 secondes à l’écran. Avec ou sans ce réglage, après une panne de courant, le courant de votre écran s’allumera automatiquement lorsque l’alimentation est rétablie. • Déverrouillage du bouton d’alimentation : Appuyez et maintenez le bouton [1] et la flèche vers le bas ▼ pendant 10 secondes.
Utilisez les boutons sur le panneau de contrôle frontal pour afficher et ajuster les contrôles OSD qui s’affichent à l’écran. Veille Alimentation Marche/Arrêt Voyant Alimentation Bleu = MARCHE Ambre = Mode veille 1. Appuyez sur [1] pour afficher le menu principal. REMARQUE : tous les menus et écrans de réglage OSD disparaissent automatiquement après environ 15 secondes. Vous pouvez régler ce délai par le biais du paramètre Temps d’attente de l’écran du menu de configuration. 2. Pour sélectionner le contrôle que vous souhaitez régler, appuyez sur ▲ ou sur ▼ pour défiler vers le haut ou le bas dans le menu principal. 3. Après avoir sélectionner le contrôle, appuyez sur [2]. 4. Pour enregistrer les réglages et quitter le menu, appuyez sur le bouton [1] jusqu’à ce que le menu OSD disparaisse. Les astuces suivantes peuvent vous aider à optimaliser votre affichage : • Réglez la carte graphique de l’ordinateur afin qu’elle soit compatible avec le mode de synchronisation recommandé (voir la page « Spécifications » pour le réglage recommandé approprié pour votre écran). Pour plus de détails sur la ‘modification du taux de rafraîchissement’, veuillez consulter le manuel d’utilisation de votre carte graphique. • Si nécessaire, faites de petits réglages en utilisant H POSITION et V POSITION, jusqu’à ce que l’image soit complètement visible à l’écran. (Les bandes noires sur les bords de l’écran doivent juste toucher la « zone active » éclairée de l’écran.)
REMARQUE: Les éléments du Menu principal répertoriés dans cette section indiquent les éléments de tout le Menu principal de tous les modèles. Pour les détails actuels du menu principal correspondant à votre produit, référez-vous aux éléments du menu principal OSD de votre écran.
Auto Image Adjust (Réglage automatique) dimensionne, centre et améliore automatiquement le signal vidéo, en éliminant bruit et distorsion. Appuyez sur le bouton [2] pour obtenir une image plus nette. REMARQUE : Le reglage automatique fonctionne avec la plupart des cartes video. Si cette fonction ne fonctionne pas sur votre écran, alors baissez le taux de rafraîchissement vidéo sur 60 Hz et restaurez la résolution à sa valeur pré-définie.
Contrast (Contraste) regle la difference entre l'arriere-plan (niveau de noir) et le premier plan (niveau de blanc) de l'image.
Hz. Input Select (Entrée) change entre les entrées si vous avez plus d'un ordinateur connecté à l'écran.
Memory Recall (Rappel de memoire) permet de rétablir les paramètres d’usine par défaut si l’écran fonctionne sous l’un des modes de synchronisation prédéfinis en usine listés dans la section Spécifications de ce manuel. Exception : Cette commande ne modifie pas les changements effectués avec le réglage Sélection de la langue ou Verrouillage de l'alimentation.
Le produit entrera en mode veille/éteint et réduira sa consommation électrique après 5 minutes sans signal d'entrée.
1. Utilisez un chiffon propre, doux et non pelucheux, afin d’éliminer toute trace de poussière ou autres particules. 2. Si nécessaire, appliquez un peu de produit à vitres sans ammoniaque et sans alcool sur un chiffon propre, doux et non pelucheux, puis essuyez l’écran. Pour nettoyer la boîtier : 1. Utilisez un chiffon doux et sec. 2. Si nécessaire, appliquez un peu de produit détergent doux non abrasif, sans alcool ni ammoniaque, sur un chiffon propre, doux et non pelucheux, et essuyez la surface. Décharge de responsabilité • ViewSonic® ne recommande pas l’utilisation de nettoyants à base d’ammoniac ou d’alcool pour nettoyer l’écran ou son boîtier. Certains produits chimiques peuvent endommager l’écran et/ou le boîtier de l’écran. • ViewSonic décline toute responsabilité en cas de dommage provoqué par l’utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool.
• Branchez un autre appareil (par exemple, une radio) sur la prise secteur pour vérifier que la tension est correcte. Moniteur sous tension, mais pas d’image à l’écran • Assurez-vous que le câble vidéo fourni avec l’écran est correctement branché sur le port de sortie vidéo à l’arrière de l’ordinateur. Si l’autre extrémité du câble vidéo n’est pas branché en permanence sur l’écran, veuillez bien la brancher. • Réglez la luminosité et le contraste. • Si vous utilisez un Macintosh préalable au G3, vous aurez besoin d’un adaptateur Macintosh. Couleurs incorrectes ou anormales • Si l’une des couleurs (rouge, vert ou bleu) fait défaut, vérifiez que le câble vidéo est correctement branché. Si les broches du câble ont du jeu ou sont endommagées, la connexion peut être défectueuse. • Branchez l’écran à un autre ordinateur. • Si vous avez une carte graphique plus ancienne, contactez ViewSonic® pour obtenir un adaptateur non-DDC. Les boutons de réglage ne fonctionnent pas • Essayez d'appuyer sur un seul bouton à la fois.
Les écrans ViewSonic sont garantis entre 1 et 3 ans, en fonction de votre pays, pour toutes les pièces, y compris la source lumineuse et la main d'œuvre, à partir de la date du premier achat. Application de la garantie : La présente garantie est valable uniquement pour le premier acquéreur. Exclusions de la garantie : 1. Tout produit sur lequel le numéro de série a été effacé, modifié ou retiré. 2.
Support clientèle de ViewSonic (référez-vous à la page Support Clientèle). Vous devrez fournir le numéro de série de votre produit. 2.
1. Des dommages causés à d’autres biens en raison d’un défaut du produit, les dommages résultant d’une gêne, de l’impossibilité d’utiliser le produit, d’un manque à gagner, d’une perte de temps, d’opportunités commerciales ou de clientèle, d'impact sur des relations commerciales ou toute autre nuisance commerciale, même si elle est notifiée de l’éventualité de tels dommages. 2.
Ventes hors États-Unis et Canada : Pour plus d’informations concernant la garantie et les services proposés pour les produits ViewSonic vendus en dehors des États-Unis ou du Canada, veuillez contacter ViewSonic ou votre revendeur ViewSonic agréé. La période de garantie pour ce produit en Chine continentale (Hong Kong, Macao et Taiwan exclus) est sujette aux termes et conditions de la Carte de garantie d'entretien. Pour les utilisateurs en Europe et en Russie, les informations détaillées concernant la garantie sont disponibles sur notre site web à l’adresse suivante www.viewsoniceurope.com sous la rubrique Support/Warranty Information.
