| Type de produit | Caisson de basses actif |
| Caractéristiques techniques principales | Subwoofer à haut rendement avec un haut-parleur de 12 pouces |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Dimensions approximatives | Dimensions : 40,6 x 40,6 x 40,6 cm |
| Poids | Environ 18 kg |
| Compatibilités | Compatible avec les systèmes audio THX et d'autres systèmes home cinéma |
| Type de batterie | Non applicable (fonctionne sur secteur) |
| Tension | 220-240 V |
| Puissance | 300 W (pic), 150 W (continu) |
| Fonctions principales | Réponse en fréquence de 24 Hz à 120 Hz, réglage du niveau de volume et du filtre passe-bas |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées à vérifier auprès du fabricant |
FOIRE AUX QUESTIONS - KW120THX KLIPSCH
Questions des utilisateurs sur KW120THX KLIPSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice KW120THX - KLIPSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KW120THX de la marque KLIPSCH.
MODE D'EMPLOI KW120THX KLIPSCH
- LIRE ces instructions.
- CONSERVER ces instructions.
- RESPECTER tous les avertissements.
- SUIVRE toutes les instructions.
- NE PAS utiliser cet apparéil à proximité de l'eau.
- NETTOYER UNIQUEMENT avec un chiffon sec.
- NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
- NE PAS installer à proximé de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cusinières et les autres apparils (notamment les amplificateurs) dégantage de la chaleur.
- UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
- UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommendé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un rensevement pouvant cause des blessures.
- NE PAS exposer cet appeareil à des éclaboussures ou des égout tements et veiller à ce qu'aucun réciipient rempli de liquide, tel qu'un vase, ne soit posé dessus.
Le point d'exclamation contenu dans un triangle équilatéral avertit l'utilisateur de la présence, dans la documentation qui accompagne l'appareil, de consignes d'utilisation et de maintenance importantes.
L'éclair fléché dans un triangle équilateral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque de chic electrique.
AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet apparéil à la pluie ni à l'humidité.
AVERTISSEMENT: Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
Les tensions prsentes dans cet apparéil peuvent être mortelles. Cet apparéil ne contient pas de pieces pouvant être replacées par l'utilisateur. Tout travail de dépannage doit être confiée à un réparateur professionnel compétent.
ATTENTION: Ce produit a ete concu pour etre alimentete
ENTRETIEN ET NETTOYAGE
La finition résistante des enceintes ne nécessite qu'un dépoussiérage. Évitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La poussière peut être enlevée de la grille du haut-parleur à l'aide d'une Brosse d'aspirateur ou d'un chiffon humide.
Merci d'avoir acheté ces enceintes Klipsch THX® Ultra2™. Lorsque vous aurez lu ce manuel et raccordé le système, vous bénéficierez des résultats de plus de 60 ans d'études techniques rigoureuses et d'un programme supérieur de recherche et développement. comme tous les produits Klipsch, ces enceintes bénéficient de la technologie de haut-parleur à pavillon Klipsch Tractrix® qui a servi de ligne directrice au premier modele Klipschorn® développé en 1946 et à tous les produits qui ont suivi. Le haut-parleur à pavillon permet aux enceintes d'affrir une
réponse dotée de haute sensibilité, de faible distorsion, de réponse en fréquence uniforme et de large dispersion, ce qui se traduit par une supérieurité inégalée du « son Klipsch » au niveau de la puissance, des détails et de la dynamique.
DEBALLAGE
La manière la plus simple de-retirer l'enceinte de son carton d'emballage est de returner celui ci de façon a avoir le cote ouvert posé sur une table ou le sol, avec les rabats bien écartés. Puis enlevez le carton en le tirant vers le haut. Retirez tous les materiaux d'emballage autour de l'enceinte et de la grille et remettez-les dans le carton. Conservez le tout pour une expulsion eventuelle future. Chaque enceinte est livrée avec des pieds en cautchouc qu'il fautmetre en place afin d'éviter tout endommagement de l'enceinte ou de la surface sur laquelle elle est posée (figure 1).

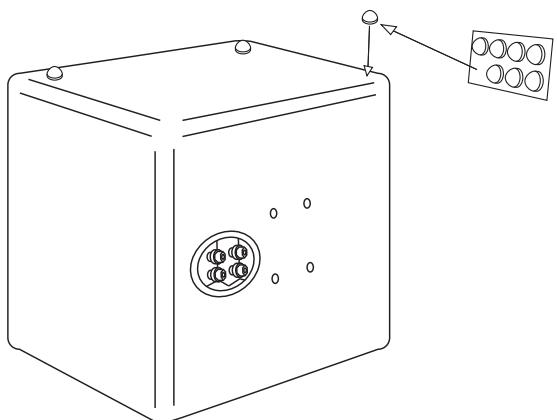

Figure 1
PLACEMENT
Les enceintes THX Ultra2 offrent un fonctionnement optimal lorsqu'elles sont placees conformément aux directives THX à partir desquelles les presentes instructions ont été définies. Mais ne vous discouragez pas si des compromisesions sont nécessaires ou s'il faut déplacer un peu les composants du système dans la piece pour des raisons esthétiques. Les enceintes ont été conçues de façon à offrir une excellente qualité sonore pour une assez grande variété d'emplacements dans le cadre d'une installation abiophonique 5.1, 6.1 ou 7.1 canaux. C'est particulièrement vrai pour les enceintes abiophoniques WDST™ (Wide Dispersion Surround Technology - technologie abiophonique à large dispersion) qui offrent bien plus de possibités de placement que les enceintes conventionnelles. En fin de compte, l'important est que le son vous plaise et convienne à votre système de cinema-maison. Avant de rentrer dans les détails, voici quelques considérations universelles concernant le placement.
Régles générales
- Le son des enceintes avant est en général meilleur lorsque les haut-parleurs d'ailgus sont à peu pris à la hauteur de l'oreille d'un auditeur assis. Si cela n'est pas possible ( comme c'est souvent le cas pour les enceintes centrales), il est conseilé d'incliner légarement l'enceinte de façon à l'orienter vers la zone d'écoute. Le son des enceintes ambiophoniques est en général meilleur lorsqu'elles sont placees légarement au-dessus du niveau de l'oreille d'un auditeur assis.
- Si vous mettez les enceintes dans un meuble, essayez de les recules suffisamment pour que leurs faces avant soient alignées sur l'avant du meuble.
- Dans la mesure du possible, disposez chaque enceinte de façon à ce que les distances entre son haut-parleur de graves d'une part, et le sol, le mur arrirée et le mur latorial d'autre part, soient légerement différentes. En outre, il peut être préféable d'avoir les enceintes avant gauche et droite à différentes distances des murs lateraux les plus proches, afin d'améliorer les graves.
- Pour toute enceinte, la restitution des graves est très influencée par la distance entre l'en ceinte et les limites de la pierce, notamment les murs et le sol. Le niveau de restitution des graves augmente si vous rapproche l'enceinte d'un mur et il diminue si vous l'en éloignez. Ainsi, l'intensité de graves la plus forte sera obtenue en plaçant l'enceinte dans un coin, et la plus faible en plaçant l'enceinte au centre de la pierce.

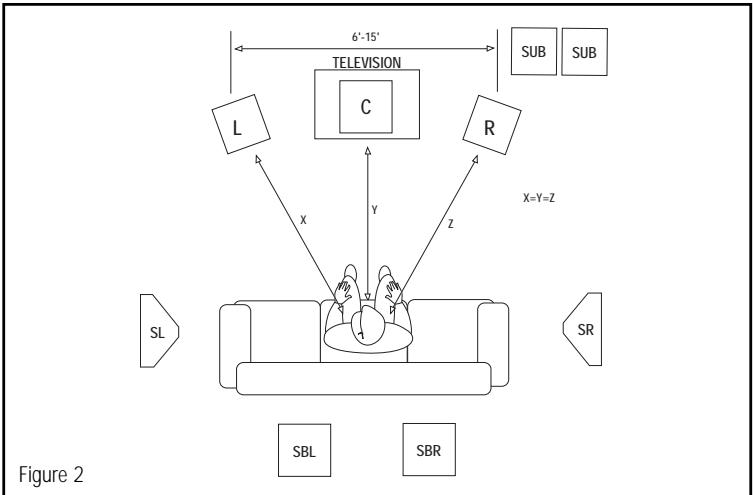

La figure 2 représenté un système d'enceintes 7.1 canaux disposées conformément à la norme THX-Ultra2. (La configuration 5.1 canaux estsemblable, sans les enceintes ambiophoniques à l'arrière de la zone d'écoute.) Des enceintes de type LCR (Left, Center, Right) KL-650-THX ou KL-525-THX sont utilisées pour les canaux avant gauche, central et droit. Les enceintes ambiophoniques gauche et croite sont des enceintes de type WDST™ KS-525-THX. Les enceintes arrirée, de type LCR KL-650-THX ou KL-525-THX, sont proches l'une de l'autre. Dans certaines installations, il peut être préférible d'utiliser des enceintes KS-525-THX pour les canaux ambiophoniques arrirée en raison de leur faible encombrefment. Leur conception de type WDST convient bien pour cette application. Deux caissons de graves KW-120-THX sont nécessaires pour obtenir la puissance de sortie THX Ultra2 maximale. Ces specifications sont valables pour une très grande piece ; dans de nombreuses installations, un seul KW-120-THX convient parfaitement. L'amplificateur d'extrêmes-graves KA-1000-THX peut piloter un ou deux caissons de graves. Dans les systèmes à deux caissons de graves, il est en général préféable de rapprocher ceux-ci au lieu de les écarter.
Enceintes avant LCR
Normalement, toutes ces enceintes doivent être des KL-650-THX ou des KL-525-THX, mais l'enceinte centrale peut en fait être différente des enceintes gauche et droite. (Vous pouvez par exemple associier une paire d'enceintes avant gauche et droite KL-650-THX avec une enceinte KL-525-THX au centre.) L'enceinte de canal central doit être centrefee par rapport à la largeur de l'écran du téléviseur, juste au-dessus ou au-dessous de celui-ci, ou bien derriere, dans le cas d'un écran à projection avant acoustiquement transparent. Les enceintes gauche et droite doivent être placees à égale distance des bords de l'écran du téléviseur. La distance exacte dépend de la taille de l'écran. Un bon point de départ consiste à placer les enceintes gauche et droite de façon à former un triangle équilatorial avec la position d'écoute. Étant donné que l'enceinte centrale aide à ancre le son au niveau de l'écran, un écart trop important des enceintes gauche et droite est en général préféable à un rapprochement trop serré. Les enceintes gauche et droite doivent être orientées vers la position d'écoute (figure 2). Dans certaines installations, il peut être souhaitable d'accrocher les enceintes avant LCR au mur只得 que de les poser sur des supports ou dans un meuble. Pour le permettre, les enceintes KL-650-THX et KL-525-THX sont configurées de façon à permettre l'utilisation des équères de mur ou de plafond OmniMount® 60.0 (voir la figure 3). Vous trouvez des instructions d'installation détaillées dans le mode d'emploi OmniMount.
Enceintes ambiophoniques gauche et droite
Dans une installation 5.1 ou 7.1 canaux, les enceintes ambiophoniques gauche et croite sont des KS-525-THX placees sur les cotes de la zone d'écoute, en général sur ou contre les murs. Elles doivent être légération surélevées par rapport au niveau de l'oreille d'un auditeur assis, soit à 150 ou 180 centimètres du sol. Si vous le souhaïez, vous pouvez recycler les enceintes le long du mur jusqu'à ce qu'elle forment un angle de 20 degrés en arrêt de la position d'écoute, en particulier dans le cas d'un système 5.1 canaux. La technologie abiophonique à large dispersion de l'enceinte KS-525-THX vous donne beaucoup de latitude si nécessaire, et les résultats obtenu restent bons dans des configurations qui s'ecartent fortement de l'idéal. L'enceinte KS-525-THX possée une encoche en trou de serrure permettant de l'accrocher au mur. Pour utiliser cette encoche en trou de serrure, il suffit d'une vis ou d'un clou de taille requise qui dépasse légération du mur. Dans la mesure du possible, la vis ou le clou doit être fixé dans un poteau d'ossaturure murale ; si ce n'est pas le cas, pour les murs en plâtre ou en plaques de plâtre, veiliez à utiliser des ancrages adaptés. En outre, l'enceinte KS-525-THX est configurée de façon à permettre l'utilisation des équères de mur ou de plafond OmniMount® 20.0 (figure 3). Vous trouvez des instructions d'installation détaillées dans le mode d'emploi OmniMount.

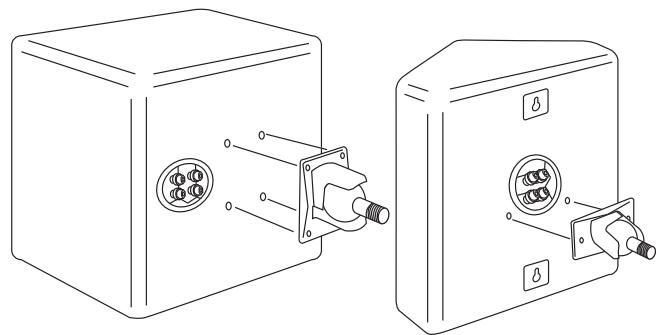

Figure 3
Enceintes ambiophoniques arrêté
Outre les enceintes ambiophoniques gauche et croite, les specifications du système 7.1 canaux THX Ultra2 exigent deux enceintes ambiophoniques places derriere la zone d'écoute et émettant vers l'avant, de préférence écARTées de un à deux mètres au maximum. Ces enceintes peuvent être des enceintes de type LCR KL-650-THX ou KL-525-THX,places sur des supports ou, idéalement, accrochées au mur arrière. comme les enceintes ambiophoniques gauche et croite, elles doivent être légément surelevées par rapport au niveau de l'oreille d'un auditeur assis, soit à 150 ou 180 centimétrés du sol. Dans certaines installations, il peut être préféable d'utiliser des enceintes KS-525-THX pour les canaux ambiophoniques arrirée en raison de leur faible encombrefment. Leur conception de type WDST convient bien pour cette application. Il est conseilé d'éçarter les deux enceintes ambiophoniques arrirée KS-525-THX un peu plus que les enceintes LCR.
Caissons de graves
Deux caissons de graves KW-120-THX et un amplificateur KA-1000-THX sont nécessaires pour oblirnir la puissance de sortie THX Ultra2 maximale. Ces specifications sont valables pour une très grande piece ; dans de nombreuses installations, un seul KW-120-THX convient parfaite-. ment. Le KW-120-THX offre de bonnes performances dans de nombreuses et diverses positions. Toutefois, vous en tirerez le meilleur en suivant ces directives simples :
- Bien que l'orientation du caisson de graves ne joue pas un role essentiel, évitez de placer l'avant (haut-parleur) de l'enceinte contre un mur.
- La puissance émise par le caisson de graves augmente lorsqu'on le rapproche d'un mur et atteint son maximum lorsqu'on le met dans un coin. Dans la mesure du possible, mettez le caisson de graves contre ou pres d'un mur.
- Dans la plupart des pieces, la restitution des graves par un caisson est la plus agreable lorsque celui-ci est place dans un coin à une distance suffisante des portes et autres ouver tures. Si possible, commencez par ce point.
- Lorsque plusieurs caissons de graves sont utilisés, les mêilles performances sont en général obtenues en les mettant ensemble dans la même partie de la pierce, sans les écarter.
Bien entendu, il existe des exceptions à ces régles générales, car les pieces ou systèmes ne sont jamais parfaîtrement identiques. Une fois le caisson de graves raccordé au système et réglé au moins approximativement (voir les détails dans le mode d'emploi du KA-1000-THX), vous pouvez essayer d'améliorer le résultat par tatonnements.
RACCORDEMENTS
Remarque: Un bon raccordement des enceintes à l'amplificateur ou au récepteur est essentiel pour l'obtention d'un son de qualité supérieure. Suivez attentivement les instructions ci-dessous. Des raccordements mal réalisés risquent d'entrainer un mauvais fonctionnement de l'amplificateur ou de l'endommager.
Le câblage interne des enceintes Klipsch THX Ultra2 est réalisé par du cable de haut-parleur sur mesure. Sa conception fait appel à des fils de cuivre de grande pureté et de différents diamètres, soigneusement sélectionns et bobinés de façon à assurer une transmission opti-male des signaux de différentes fréquences. Vous tirrez le maximum de vos enceintes en les reliant à l'amplificateur ou au récepteur à l'aide de fils de type ou de haute qualité identique, en vente chez un détaillant. (Le KW-120-THX est livré avec une longueur de 6 mètres de cable de
haut-parleur THX Ultra-certified équipé de connecteurs de qualité professionnelle adaptés aux prises jack du caisson de graves et de l'amplificateur KA-1000-THX associé.) Nous recommendons d'utiliser des fils de cuivre multibrin d'au moins 2 mm2 de section (calibre 16). Pour les grandes longueurs, il est conseilé d'utiliser une plus grossse section (calibre plus faible) pour maintenir une bonne réponse en fréquence et minimiser la perte de puissance. À l'arrête de chaque enceinte KL-650-THX, KL-525-THX ou KS-525-THX se trouvent deux paires de bornes de raccordement, l'une pour l'alimentation du haut-parleur d'aigus et l'autre pour celle des haut-parleurs de graves. Pour le câblage conventionnel, ces paires de bornes sont reliées par des cavaliers métalliques dorés, pouvant être retirés pour le bi-câblage ou la bi-amplification. Nous allons d'abord décrire le simple câblage, puis les autres possibilités. Toutes les informations relatives au simple câblage s'appliquent aussi au bi-câblage.
TOUT D'ABORD: TYPES DE CONNECTEURS
Fil nu. Séparez les deux conducteurs sur environ 25~mm , puis dénudez leurs extrémités sur environ 6mm . (Une pince à dénuder simplifie cette opération, mais vous pouvez aussi entailler le pourtour de l'isolant jusqu'àu fil à l'aide d'un canif ordinaire.) Torsadez en serrant bien les brins de chaque conducteur. Desserrez les écrous d'une paire de bornes de raccordement de façon à faire apparaitre les trous traversants, puis insérez dans ces trous les extrémités dénudées des fils. Vissez chaque écrou sur le fil en serrant à la main. Vérifiez à chaque extrémité du raccordement qu'aucun brin de fil ne met en contact les deux bornes entre elles ni ne touche un brin de l'autre conducteur, afin d'éviter un mauvais fonctionnement ou un endommagement de l' amplificateur.
Broches. Beaucoup de cables d'enceintes préfabriques sont pourvus de terminaisons à broches metalliques. Desserrez les écrous d'une paire de bornes de raccordement de façon à faire apparaitre les trouss traversants, puis insérez les broches dans ces troux. Vissez chaque écrou sur la broche en serrant à la main. Ne serrez pas à fond.
Vérifiez à chaque extremité du raccordement qu'il n'y a aucun contact métallique entre les deux broches, entre les deux bornes ou entre une broche et une borne, afin d'éviter un mauvais fonctionnement ou un endommagement de l'amplificateur.

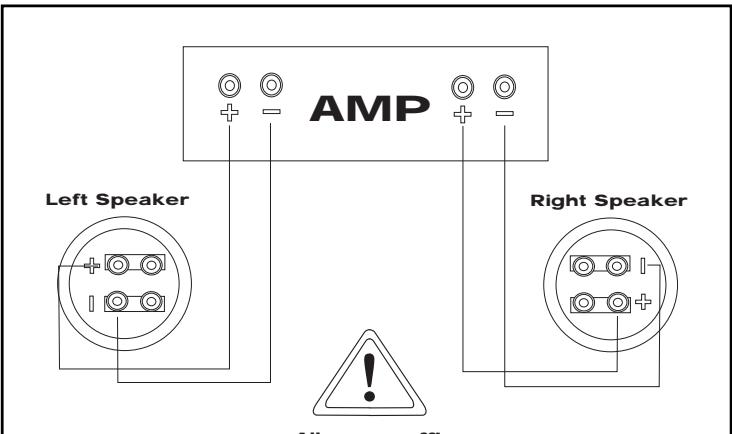

Figure 4
Cosses à fourche. Certains cables d'enceintes sont pourvus de connecteurs en U appelés cosses à fourche. Desserrez les écrous d'une paire de bornes de raccordement et placez chaque crosse à fourche à cheval sur la borne. Vissez chaque écrou sur la crosse en serrant à la main et inspectez les cosses pour vous assurer qu'elles sont bien en place. Verifiez à chaque extrémité du raccordement qu'il n'y a aucun contact metallique entre les deux cosses, entre les deux bornes ou entre une crosse et une borne, afin d'éviter un mauvais fonctionnement ou un endomagement de l'amplificateur.
Il existe d'autres types de connecteurs spéciaux permettant de faciliter le raccordement des enceintes. Adressez-vous à un revendeur/agree Klipsch pour obtenir des suggestions et de plus amples détails.
ENCEINTES À AMPLIFICATEUR : RESPECT DE LA POLARITÉ
Le respect de la polarité ou phase est primordial pour le raccordement des enceintes. En effet, si le raccordement est déphased, les graves et l'image acoustique sont dégradés.
La façon la plus simple d'assurer le raccordement en phase des enceintes est de tousjours relier

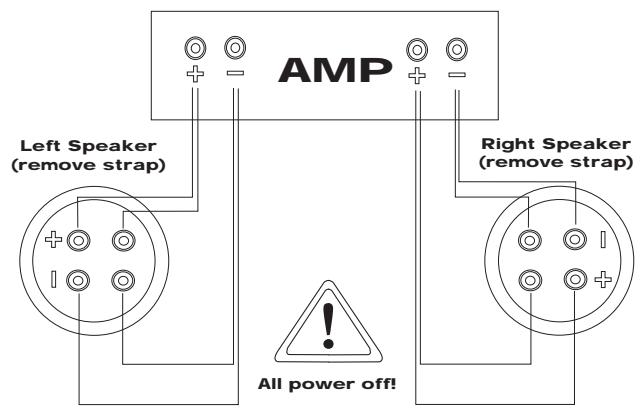

Figure 5
les bornes de sortie positive et négative de l'amplificateur ou du récepteur aux bornes d'entrée correspondantes des enceintes : borne positive (« +», rouge) à la borne positive et borne négative (« -», noire) à la borne négative (figure 4).
La plupart des cables préfabriques possèdent des connecteurs de couleur facilitant le raccordement ajustat des entrees et des sorties. Si ce n'est pas le cas des votres ou si vous fabriquez-vous-même vos cables à partir de fil à deux conducteurs, recherche sur ceux-ci des reprises d'identification. Ils sont, en général, constitués de caractères imprimés, d'une bande ou d'une ligne en relief le long de l'un des conducteurs.
Bi-câblage - Le bi-câblage consiste a raccorder des cables distinctes des bornes de sortie de l'amplificateur ou du récepteur aux bornes d'entree d'enceinte correspondant au haut-parleur d'aius et au haut-parleur de graves (figure 5). Cela se traduit par une resistance eletrique entre I'amplificateur et I'enceinte inférieure a cette que presente un simple cablage realization avec des fils de la meme section. Dans certains cas, le bi-câblage peut etre preferable au simple cablage a fils de forte section, plus gros et probabilitem moins souples.
Pour raccorder en bi-cablage les enceintes THX Ultra2, desserrez les écrous des bornes de raccordement et retirez les cavaliers métalliques reliant les bornes du haut-parleur d'aignus à celles du haut-parleur de graves. En respectant la polarité, raccordez un cable aux bornes de raccordement du haut-parleur d'aignus et un autre aux bornes de raccordement du haut-parleur de graves. Acheminez les deux cables jusqu'à l'amplificateur ou au récepteur et raccordez-les au même canal. (En particulier, ne raccordez pas un cable à une sortie d'enceinte A et l'autre à une sortie d'enceinte B dans le cas d'un amplificateur ou d'un récepteur à commutation d'enceintes A/B.) Les amplificateurs risquent d'être gravement endommégés si les cavaliers ne sont pas retirees.
Bi-amplification - En bi-amplification, le haut-parleur d'aignus et les haut-parleurs de graves sont pilotés par des amplificateurs distincts, alimentés par la même sortie de préamplificateur. La bi-amplification est déconseillée pour toutes nos enceintes. En général, cette opération ne présente aucun avantage par rapport à l'utilisation d'un seul amplificateur plus grand. De plus, une force degradation du son peut être provoquée par une mauvaise mise en œuvre. Si toutefois vous désissez la bi-amplification, utilisez le même modele d'amplificateur pour les sections des aigus et des graves (afin d'éviter des erreurs de réponse en fréquence résultat de gains d'amplification différents), et n'oubliez pas desterolir les cavaliers reliant les deux paires de bornes d'entrées de l'enceinte. Les amplificateurs risquent d'être gravement endommages si les cavaliers ne sont pas retirés.
RéGLAGES DE GESTION DES GRAVES
Les processeurs et les récepteurs ambiophoniques utilisent ce que l'on appelle la gestion des graves : il s'agit de faire en sorte que les basses fréquences des différents canaux soient envoyées aux enceintes capables de bien les reproduire et qu'elles évient les petites enceintes qui ne le peuvent pas. Les enceintes Klipsch THX Ultra2 sont optimisées pour un réglage de filtre THX. (Théoriquement, cela correspond à une fréquence de coupure de 80 Hz avec une section passée-haut à 12 dB/octave qui alimentée les enceintes satellites et une section passée-bas à 24 dB/octave qui alimentée l'amplificateur d'extremes-graves.) Un tel filtre est intégré dans les systèmes de gestion de graves de tous les récepteurs et processeurs homologues THX. Les fil
tres des composants abiophoniques non THX ont en général une fréquence de coupure de 80 à 100Hz avec des pentes de 12 à 24 dB/octave. Bien que le filtrage THX soit idéal pour les enceintes Klipsch THX Ultra2, ces autres filtres permettent en général d'obtenir des résultats acceptables. Dans tous les cas, le réglage « Small » doit être sélectionné dans le menu de configuration d'enceintes du récepteur ou du processeur pour toutes les enceintes LCR et abiophoniques Klipsch THX Ultra2.
ENTRETIEN ET MAINTENANCE
Le nettoyage de vos enceintes ne demande qu'un épousetage de temps en temps. N'utilise jamais de produits de nettoyage abrasifs ou à base de solvant ni de déterments puissants. Vous pouvez nettoyer les grilles à l'aide d'une Brosse d'aspirateur.
THX et Ultra2 sont des marques de commercies ou des marques déposées de THX Ltd. Tous droits réservés.
GARANTIE A L'EXTERIEUR DES ETATS-UNIS ET DU CANADA
Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a fourni.
