Type de produit	Sèche-linge (radiant infrarouge)
Marque	AURORA
Modèle	QH2002
Alimentation électrique	230 V ~ 50 Hz
Puissance	600 W / 1 200 W / 1 800 W (selon allure)
Nombre d'allures de chauffe	2 ou 3 allures
Type de chauffage	Infrarouge à quartz
Orientation	Inclinable (pivotement du boîtier)
Installation	Fixation murale, horizontale, sur surface verticale solide (non inflammable)
Distance de sécurité	Au moins 70 cm des matériaux inflammables et des utilisateurs
Température de surface	Grille et boîtier > 80 °C en fonctionnement
Protection	Interrupteur omnipolaire (distance d'ouverture ≥ 3 mm)
Utilisation en salle de bain	Hors zones 0, 1 et 2 (selon prescriptions nationales)
Câble d'alimentation	Trois conducteurs (phase, neutre, terre) – sortie droite, gauche ou centrale
Conformité	Directives CEE 87/308, EN 55014, EN 60555
Poids approximatif	5 kg (estimation)

FOIRE AUX QUESTIONS - QH2002 AURORA

Comment installer le sèche-linge AURORA QH2002 ?

L'installation doit être effectuée par un spécialiste qualifié. Percez 3 trous de Ø 6 mm aux distances indiquées dans le schéma, insérez les chevilles, puis fixez la vis centrale en laissant dépasser 4 mm. Accrochez la réglette à la vis centrale, puis vissez les trois vis de fixation. Branchez le câble d'alimentation en respectant le raccordement électrique (phase sur L, neutre sur N, terre sur le symbole 12). Replacez le cache frontal et revissez la vis du bas.

Quelles sont les distances de sécurité à respecter ?

Les matériaux inflammables doivent être éloignés d'au moins 70 cm du bord avant de l'appareil. L'appareil doit être installé hors de portée des enfants et à une hauteur suffisante. Dans une salle de bain, ne pas l'installer dans les zones 0, 1 ou 2.

Puis-je utiliser l'appareil dans une salle de bain ?

Oui, à condition de respecter les périmètres de protection des prescriptions nationales. Ne jamais installer l'appareil dans les zones 0, 1 ou 2 (voir schéma 3). Il ne doit pas pouvoir être atteint depuis la baignoire ou la douche.

Comment régler la puissance de chauffe ?

Tirez sur l'interrupteur à tirette pour sélectionner l'allure souhaitée. Les positions sont : 0 (arrêt), 1 (600 W), 2 (1 200 W) et 3 (1 800 W) pour le modèle 230 V - 1 800 W. Pour le modèle 230 V - 1 200 W, les positions 3 n'est pas disponible.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord que l'interrupteur à tirette est bien sur une position autre que 0. Assurez-vous que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un spécialiste qualifié.

Comment nettoyer l'appareil ?

Avant tout nettoyage, débranchez l'appareil et attendez qu'il refroidisse complètement. Utilisez un chiffon doux et sec. Ne jamais utiliser de produits abrasifs ou inflammables. Ne pas immerger dans l'eau.

Est-il possible de faire pivoter l'appareil ?

Oui, le boîtier peut pivoter d'environ 30° pour optimiser la diffusion de la chaleur. Pour ce faire, réglez d'abord l'interrupteur sur 0, attendez le refroidissement, puis saisissez l'appareil par la partie latérale en plastique et inclinez-le délicatement.

Quels sont les risques si je recouvre l'appareil ?

Ne jamais recouvrir l'appareil, car cela pourrait provoquer une surchauffe et déclencher un incendie. L'appareil ne doit pas non plus être utilisé pour sécher des objets mouillés.

Comment remplacer le cordon d'alimentation ?

Le remplacement du cordon d'alimentation doit être effectué par un spécialiste qualifié. Dévissez la vis cruciforme du bas, retirez le cache frontal, puis déconnectez l'ancien cordon et branchez le nouveau en respectant les connexions (phase sur L, neutre sur N, terre sur le symbole 12). Replacez le cache et revissez.

L'appareil est-il adapté pour sécher des vêtements ?

Cet appareil est un radiateur infrarouge conçu pour le chauffage, non pour le séchage de vêtements. Il ne faut pas y placer de vêtements ou d'objets humides, car cela présente un risque d'incendie.

MODE D'EMPLOI QH2002 AURORA

L'installation, le raccordement électrique et la première mise en service doivent être effectués par un spécialiste qualifié.

Conserver soigneusement cette notice pour toute consultation ultérieure.

Instructions à lire attentivement avant installation

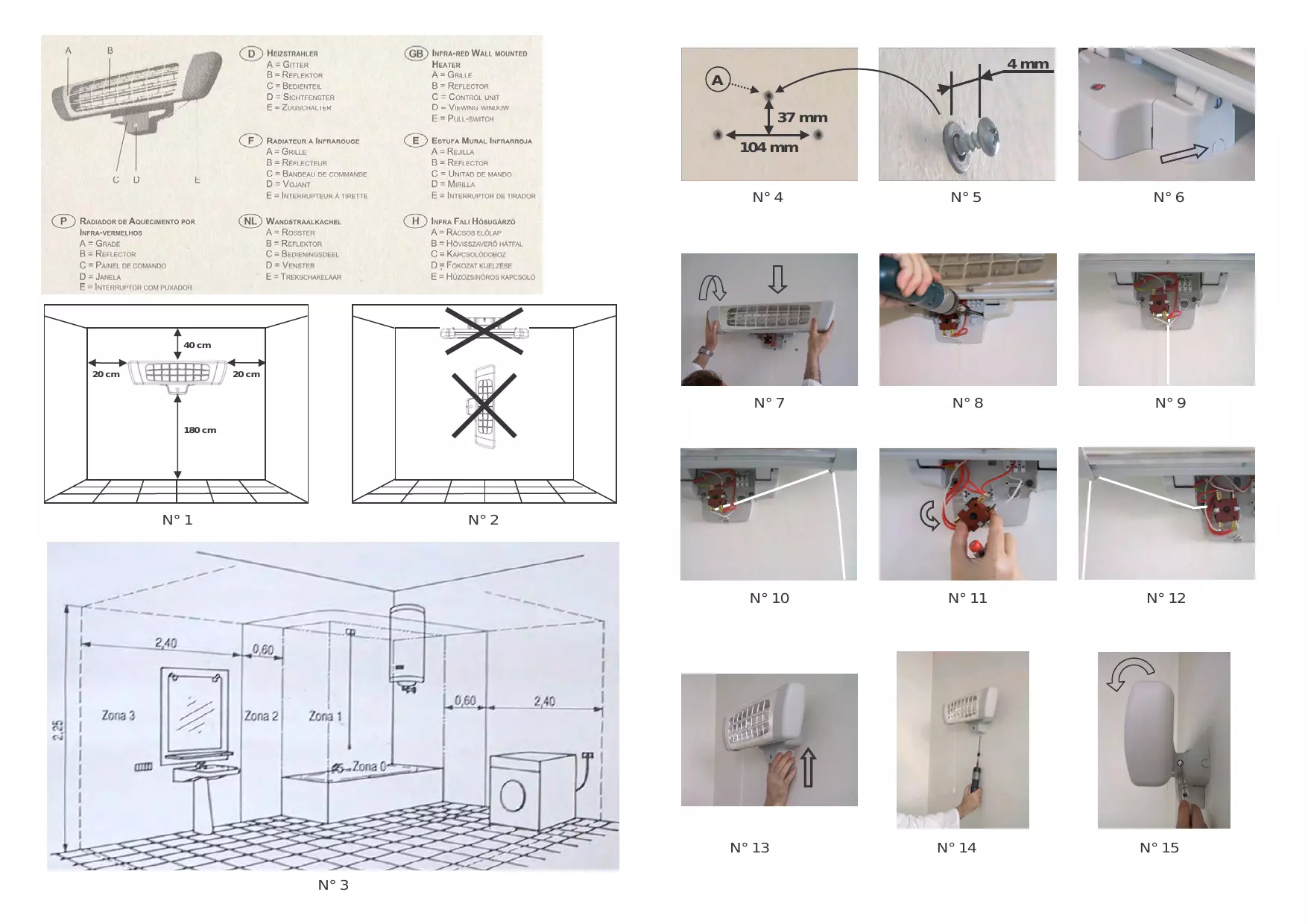

La réglette doit être installée en respectant les distances minimales avec le plafond, le sol, les côtés ou tout autre objet comme indiqué dans le schéma 1. Ne pas utiliser d'accessoires ou de dispositifs qui ne soient pas prévus par le constructeur, comme par exemple une prise calculable. Ne pas recouvrir l'appareil, il risquerait de déclencher un incendie. La réglette est prévue pour fonctionner horizontalement fixée sur une surface verticale, solide et stable. Ne jamais l'installer verticalement ou sur un plafond (schéma 2). L'appareil ne doit pas être installé sur une surface inflammable telle que le bois ou le plastique. Tout matériel inflammable doit être éloigné d'au moins 70 cm du bord avant du radiateur. C'est également la distance minimum pour les utilisateurs. L'appareil doit être installé à une hauteur suffisante pour rester hors de portée des enfants. En cas d'utilisation dans une salle de bains, la réglette doit être placée de telle manière qu'il ne puisse pas être atteint de la baignoire ou de la douche.

Il faut respecter les périmètres de protection des prescriptions nationales se rapportant à la sécurité des salles d'eau. Dans tous les cas, ne jamais installer l'appareil dans les zones 0, 1 ou 2 (voir schéma 3)

Installation

Percer 3 trous (Ø 6 mm) en respectant les distances indiquées dans le schéma 4 et insérer les 3 chevilles fournies. Insérer la vis dans le trou central supérieur (élément A schéma 4) en laissant dépasser la tête de la vis de 4 mm du mur (schéma 5). Ôter le cache frontal de l'unité de contrôle en dévissant la vis cruciforme du bas de l'appareil (fig. 14).

Si vous voulez insérer le cordon d'alimentation dans l'une des deux sorties, casser ou couper les plastiques.

Passer le fil électrique de l'arrière à travers la sortie de l'unité de contrôle. Incliner la réglette vers le haut, accrocher la réglette à la vis centrale puis visser les trois vis de fixation (fig. 7 et 8). La réglette infrarouge peut être installée avec la tirette de commande sortant de la droite, de la gauche ou du milieu de l'appareil. L'appareil vous a été vendu avec la tirette en position centrale (fig. 9). Si vous placez la tirette à gauche, fixez-la au crochet gauche sans toucher l'interrupteur (fig. 10). Si vous placez la tirette à droite, l'interrupteur doit être ôté de sa fixation avec précaution ; vous devez lui faire effectuer une rotation de dans le sens contraire des aiguilles d'une montre puis vous pouvez le refixer (fig. 11). Vous n'avez plus qu'à accrocher la tirette sur le crochet à droite (fig. 12). Effectuer le branchement électrique comme indiqué dans le paragraphe suivant : mettez la réglette en position verticale, replacez le cache frontal de l'unité de contrôle (fig. 13) et revissez la vis cruciforme du bas (fig. 14). Inclinez la réglette selon votre convenance et vérifiez que l'appareil est fermement maintenu par la vis de blocage de l'inclinaison.

Raccordement électrique

L'appareil ne doit être raccordé qu'à du courant 1/N/PE ~ 230 V, 50 Hz à l'aide d'un cordon d'alimentation à trois conducteurs (phase, neutre, fil de terre).

Il faut respecter les mesures de protection en vigueur dans le pays et les prescriptions de l'entreprise publique de distribution compétente. L'appareil est équipé en série d'un interrupteur omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm.

Pour le raccordement électrique, brancher les deux câbles conducteurs, la phase branchée sur le symbole «L», le neutre sur le symbole «N» et le fil de terre sur le symbole « 12 ».

Indications importantes concernant la sécurité

• Les matériaux inflammables doivent être éloignés d'au moins 70 cm du bord avant de l'appareil. Ne pas recouvrir l'appareil ou l'utiliser pour sécher des objets mouillés.
• Dans les pièces, dans lesquelles des gaz explosifs peuvent être produits, ou en cas d'utilisation de produits inflammables, par exemple lors de la pose et de la vitrification de parquets ou de revêtements en PVC, il est interdit de faire fonctionner l'appareil.
• Pendant le chauffage, la grille et le boîtier atteignent une température de plus de 80°C. Il ne faut donc pas toucher la grille et le boîtier pendant la marche. Tenez surtout les enfants à l'écart de l'appareil.
• Les enfants ne sont pas aptes à reconnaître les dangers qu'ils courent en se servant d'appareils électroménagers d'une manière inadéquate. Veuillez donc tenir compte des indications concernant la sécurité et donner les explications correspondantes à vos enfants.
• Avant la mise en service de l'appareil, il faut retirer les pièces en mousse qui ont été utilisées pendant le transport pour caler les résistances de quartz.

Cet appareil est conforme aux exigences d'anti-parasitage de la directive de la CEE 87/308, EN 55014/DIN VDE 0875, partie 1, ainsi qu'à la norme concernant la réaction sur le réseau EN 60555, partie 1-3/DIN VDE 0838, partie 1-3.

Commande

En tirant l'interrupteur à tirette, vous pouvez régler la puissance sur 2 ou 3 allures de chauffe. Les nombres indiqués dans l'évoyant ont alors la signification suivante:

Allure	0	1	2	3
230 V - 1200 W	Arrêt	600 W	1200 W	-
230 V - 1800 W	Arrêt	600 W	1200 W	1800 W

Selon la chaleur que vous considérez personnellement comme agréable et la distance du réflecteur, vous pouvez choisir les allures correspondantes. Pour optimiser la bonne diffusion, il est possible de faire pivoter le boîtier de l'appareil de environ. pour ce faire, il faut d'abord régler l'appareil sur la position «0» à l'aide de l'interrupteur à tirette. Attention! La grille de protection et le boîtier atteignent une température supérieure à 80°C.! Ne pas les toucher quand l'appareil fonctionne! pour faire pivoter l'appareil, attendre qu'il refroidisse ou le saisir avec précaution par la partie latérale en plastique du boîtier.
