MODE D'EMPLOI PA 0820 MCO SIEMENS
Protection de l'environnement
Conseils pour jeter l'emballage. 48
Conseils pour jeter l'ancien appareil 48
Conseils pour économiser de l'énergie. 48
Remarques importantes
Avant de brancher votre appareil. 49
Dans le cas où il y aurait des enfants dans le foyer. 49

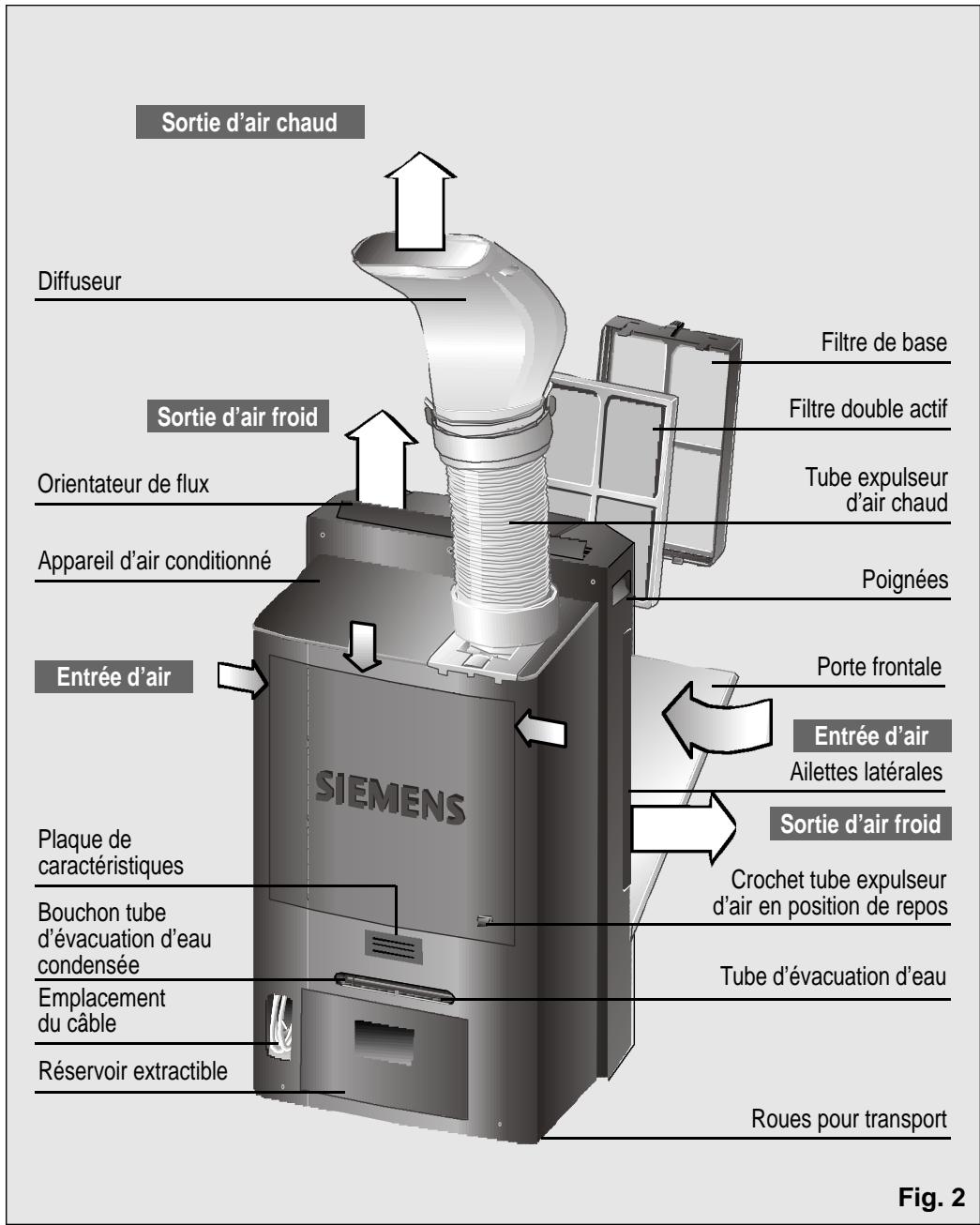

Présentation de votre nouvel appareil
Description de l'appareil. 50
Panneau de commande. 51
Description des accessoires. 52
Conditions d'utilisation
Conditions d'utilisation. 52
Concept de navigation
Touches "+" et "-" 54
Mode d'emploi
Préparation de l'appareil avant utilisation. 54
Connexion et déconnexion de l'appareil. 57
Sélection du mode de fonctionnement 57
Climatisation. 57
Sélection de la température. 59
Sélection de la vitesse 59
Ailettes latérales. 60
Réglage de l'heure / Programmation du temporisateur......60
Nettoyage, transport et entretien
Nettoyage de l'appareil 64

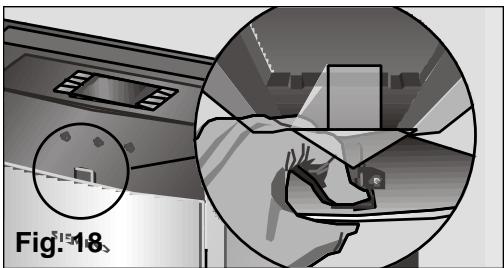

Nettoyage et changement des filtres purificateurs 64
Conditions de transport 66

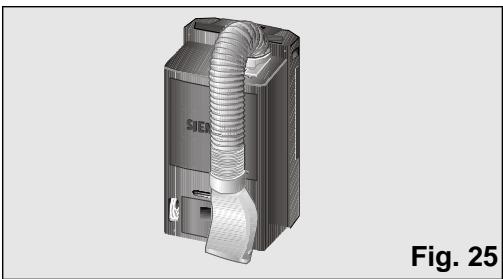

Conditions de rangement 66
Avant utilisation en début de saison. 66
Conseils qui vous épargneront des appels au service technique
Conseils généraux de fonctionnement 67
Conseils généraux sur le niveau de bruit 67
Service Technique / Garantie 68
Conseils pour jeter l'emballage
Respectez l'environnement au moment de jeter l'emballage de votre appareil. - Nos produits sont soigneusement emballés pour le transport. Tous les matériaux utilisés pour l'emballage respectent l'environnement (les cartons sont fabriqués à partir de papier de récupération) et peuvent être recyclés. En recyclant l'emballage, vous contribuez, d'une part, à la réduction de la consommation de matières premières et, d'autre part, à éviter la saturation des décharges d'ordures. - Contribuez de façon efficace à la protection de l'environnement en utilisant l'emballage de façon appropriée. Pour cela, emmenez-le au point de récupération municipal le plus proche ou, s'il l'accepte, vous pouvez rendre l'emballage au commerçant qui vous a vendu l'appareil.
Conseils pour jeter votre ancien appareil
- Débranchez l'appareil du secteur et coupez le cable de branchement. Les apparèils comportent des matériaux recyclables pouvant être recupérés, ainsi que des matériaux dangereux (teils que des métaux lourds ou des fluides réfrigerants) qui peuvent polluer le sol ou l'atmosphère. Contribuez activement à la protection de l'environnement en vous assurant que votre ancien apparéil est mis à la ferraille tout en respectant l'environnement. Pour cela, déposez l' apparéil dans un point officiel de collecte ou de récapération de matériaux (votre mairie vous indiquera le point de collecte le plus proche). Les apparèils contiennent des réfrigerants qui doivent être éliminés conformément à la norme en vigueur. Cet apparéil est marqué selon la directive européen 2002/96/CE relative aux apparéils électriques et électroniques usages (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.
Conseils pour économiser de l'énergie
Lors de l'utilisation, votre appareil consomme de l'énergie, ce qui a un impact sur l'environnement. Il faut essayer d'améliorer l'efficacité de l'appareil et donc de diminuer la consommation.
Eteignez l'appareil d'air lorsque vous n'en avez pas besoin. Choisissez une température appropriée, des températures trop basses entraînant une consommation d'énergie élevée. Placez l'appareil dans un endroit éloigné des sources potentielles de chaleur (rayonnement solaire, etc.) et bien aéré. Assurez-vous que l'appareil est installé correctement. Lorsque l'air conditionné est en fonctionnement, on peut économiser jusqu'à 30% d'énergie en réduisant l'entrée de chaleur dans la pièce grâce à l'installation de stores, persiennes ou rideaux sur les surfaces vitrées. Utilisez les accessoires que compte votre appareil ainsi que les accessoires spécifiques décrits dans la partie "Description des accessoires" afin de minimiser l'entrée d'air extérieur dans la pièce. En cas d'utilisation d'accessoires requérant la pratique de trous dans les murs ou les fenêtres, il est conseillé de réduire au maximum les espaces et de les boucher avec de la silicone, du plâtre ou un autre matériel de ce type afin d'éviter que de l'air ne passe à travers ces espaces. Afin d'éviter une perte d'efficacité de votre appareil et donc une dépense d'énergie supérieure, il est conseillé de suivre les instructions relatives à la mise en place du
Protection de l'environnement
tube d'évacuation d'air selon les recommandations du fabricant (voir "Préparation de l'appareil avant utilisation").
Évitez de trop plier et d'étirer inutillement le tube expulseur d'air. Pour évacuer l'air chaud dans le cas de fenêtres coulissantes, installez l'accessoire qui empêche l'entrée d'air chaud extérieur et optimise l'efficacité. Vérifiez que les raccordements entre le tube d'évacuation d'air et les manchons (collecteur et diffuseur) sont corrects. Voir "Possibilités d'évacuer l'air vers l'extérieur".
Assurez-vous que le diffuseur est placé de telle façon que la fenêtre puisse être fermée au maximum afin d'empêcher l'entrée d'air extérieur. Assurez-vous que les entrées et les sorties d'air ne sont pas obstruées. Gardez-les propres et exempts de saleté, de poussière et de corps étrangers. Assurez-vous que les filtres de l'appareil sont propres et qu'ils sont installés correctement (voir "Nettoyage et Entretien"). En été, aérez l'habitation lorsque l'air extérieur est le plus frais (tôt le matin et pendant la nuit).

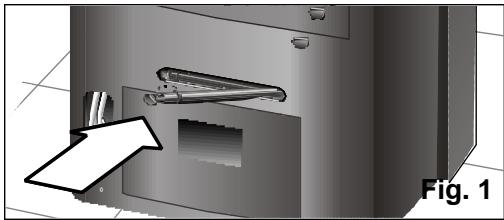

Avant de brancher votre appareil
Lisez le mode d'emploi avant de l'utiliser pour la première fois. Il comporte des informations importantes, aussi bien sur l'utilisation que sur la sécurité et l'entretien. Conservez ce mode d'emploi. Il peut eventuellement servir à un autre utilisateur. Ne mettez pas en marche un appareil endommagé. Le montage et le branchement de votre appareil doivent être effectués conformément aux instructions de montage et à la règlementation en vigueur. Si ces instructions ne sont pas respectées, vous risquez de perdre la garantie. - Nos appareils sont conformes aux normes de sécurité en vigueur. Seuls des techniciens compétents en la matière sont autorisés à les réparer. C'est votre sécurité qui est en jeu. Assurez-vous que le bouchon d'évacuation est bien à sa place car il peut s'être déplacé pendant le transport, Fig. 1.
Le fabricant signale que l'utilisation de ces appareils est exclusivement dédiée à un usage domestique et/ou commercial ; on entend par commercial les bureaux ou les pièces de taille et caractéristiques similaires à celles qui sont spécifiées dans les catalogues commerciaux. L'usage industriel, on entend par ce terme l'usage dans des grandes surfaces ou près de sources de chaleur non ambiantes (résistances, radiateurs, etc...), n'est pas garanti.
Dans le cas où il y aurait des enfants dans le foyer
Ne pas s'asseoir, monter ou s'appuyer sur la porte frontale ou sur l'appareil d'air conditionné. L'appareil pourrait se renverser et causer des dommages corporels et/ou matériels. Ne permettez pas aux enfants de jouer avec l'appareil d'air conditionné ou de le manipuler. Tenez les petits enfants éloignés de l'appareil d'air conditionné, spécialement si sa porte frontale est ouverte, pour éviter qu'ils ne se suspendent ou ne s'appuient à la porte, et empêcher ainsi le renversement de l'appareil. Ne permettez pas aux enfants de jouer ou d'introduire des objets dans les sorties d'air, et dans le reste des cavités de l'appareil.

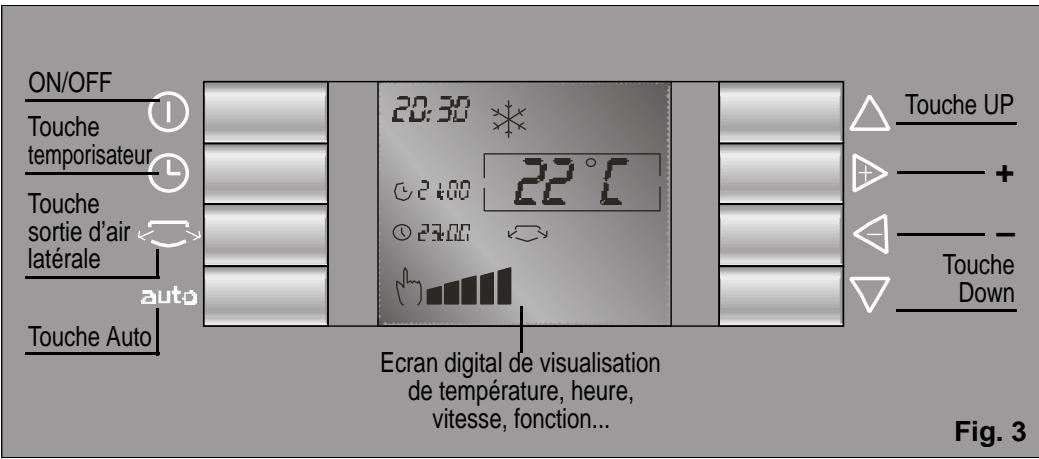

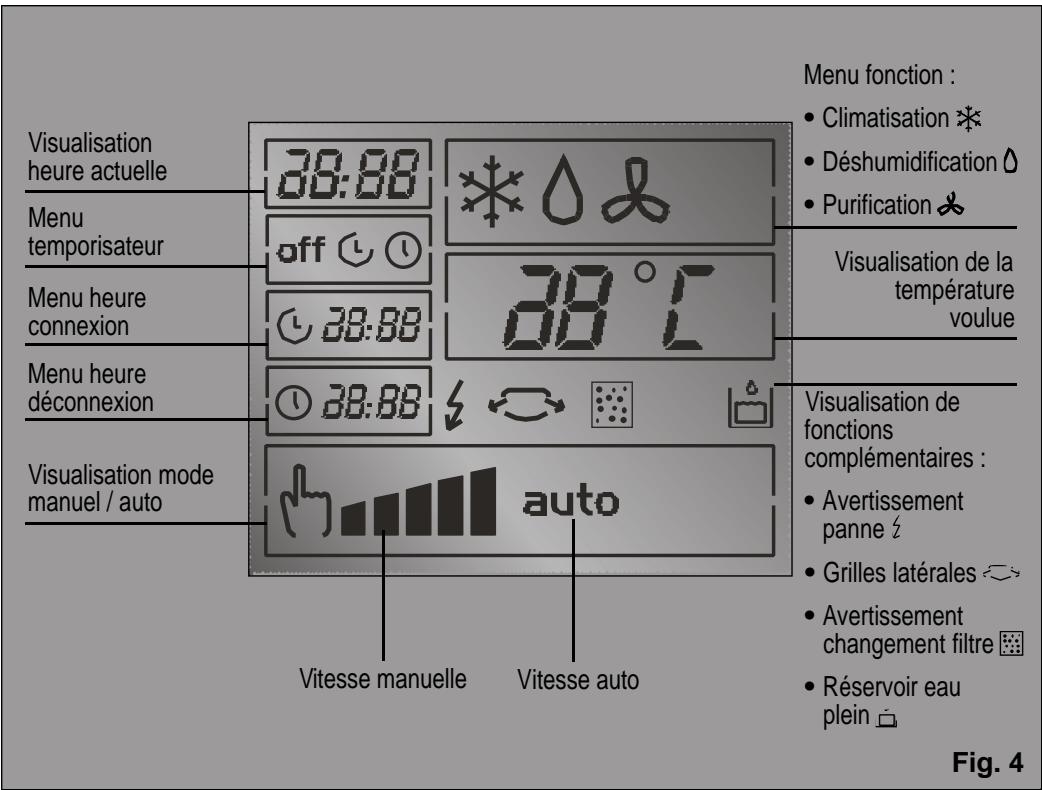

Panneau de commande
Description des accessoires
| Ventouse | Filtredebase | FiltredoubleactifArt. Nr.:PA10000Z | Traversée de murArt. Nr.:PA11001Z | CoulissebalconArt. Nr.:448069 | |
| PA0820M | ✓ | ✓ | ✓ / ● | ● | ★ |
| Dimensionsenv. (mini x maxi largeur)cm. | Ø mur 14 | 70 x 10205 x 10 |
Accessoires de série: Ces accessoires sont livrés avec l'appareil. - Accessoires en option: Ces accessoires pourront être obtenus auprès du service officiel de la marque ou chez des distributeurs agréés. Accessoires en option: Ces accessoires ne pourront être acquis qu’auprès du service officiel de la marque.

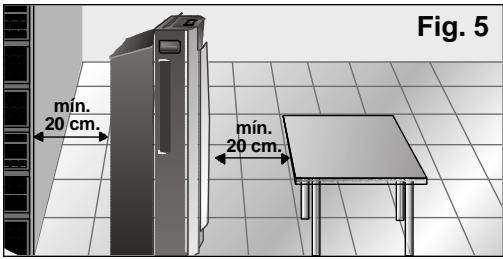

Conditions d'utilisation
Cet apparéil doit être branché sur secteur sur 220/240 V et 50 Hz, avec prise de terre. Protection grace a un fusible de 10 A a action lente. En cas d'utilisation d'une rallonge, celle-ci devra composer une prise de terre, sa section devra etre, au minimum, de 1,5 mm2 par borne et elle devra mesurer moins de 25 m. Le cable de branchement sur secteur dispose d'un logement dans la partie posterieure de l'appareil. Voir Fig. 2. Ne laisses pas enter d'eau, ne couvre pas les entrées et les sorties d'air de votre apparéil. - Par sécurité, avant de brancher votre apparéil, assurez-vous qu'il se trouve à une distance d'au moins 20 cm de toute surface, Fig. 5.
Attention!
Si, pour une raison quelconque, il était nécessaire de changer le câble de branchement sur secteur électrique, ceci devra être réalisé par un service d'assistance agréé par le Service Technique Officiel.
Si vous éteignez l'appareil et le rallumez, le compresseur se remettra à fonctionner au bout de 3 minutes environ. Ce laps de temps est nécessaire pour garantir un fonctionnement correct.
Évitez d'entrer en contact direct avec l'air expulsé par le tube expulseur.
Le panneau de commande de votre appareil a été conçu de façon à faciliter l'utilisation de celui-ci. Vous devez tenir compte des caractéristiques suivantes.
Le concept de navigation de l'appareil est basé sur l'utilisation des touches "up" et "down" (monter et descendre) pour se déplacer vers le haut ou vers le bas de l'écran. Les touches "+" et "-" (droite et gauche) vous permettront de vous déplacer vers la droite et la gauche, dans le rectangle de sélection. Ce rectangle indique la fonction, sur laquelle vous pouvez agir. Afin de mieux comprendre le concept de navigation, voyons l'exemple suivant.
Les touches "up" et "down" vous servent à vous déplacer vers le haut et vers le bas de l'écran.

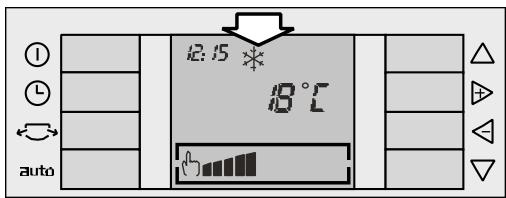

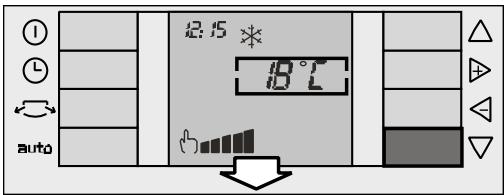

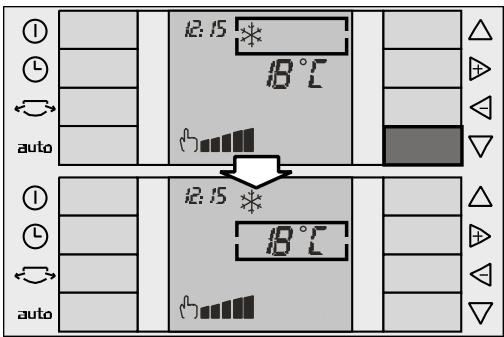

Touche "down" :
Supposons que la situation initiale est celle indiquée sur la première figure (le rectangle de sélection est placé sur l'option modes de fonctionnement). Si vous appuyez température".
Si vous appuyez à nouveau sur la touche , le rectangle de sélection se déplace vers le bas et se place sur la fonction "Sélection de la vitesse".
Touche "up" :
Le fonctionnement de la touche est exactement le même que celui de la touche , à la différence près que le rectangle de sélection se déplace vers le haut.

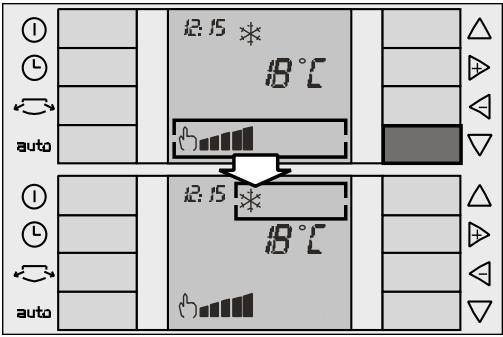

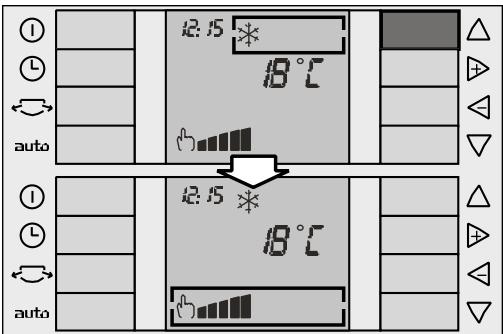

Fonctionnement cyclique :
L'utilisation des deux touches est cyclique. Cela signifie que : si vous vous trouvez dans la partie inférieure de l'écran et que vous appuyez à nouveau sur la touche ∇, le rectangle de sélection passe dans la partie supérieure de l'écran. De même, si vous vous trouvez dans la partie supérieure de l'écran et que vous appuyez sur la touche, le rectangle de sélection passe dans la partie inférieure de l'écran.

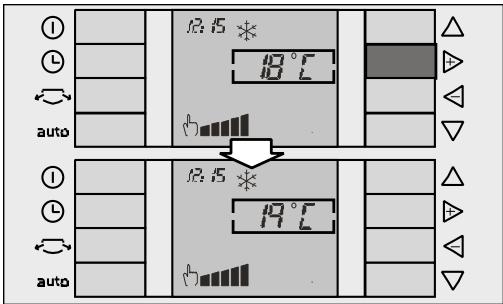

Touches "+" et "-
Les touches "+" et "-" vous servent à vous déplacer vers la droite et la gauche, dans le rectangle de sélection. Si la fonction sélectionnée est la température, les touches vous serviront à augmenter et à diminuer la température souhaitée, tel que le montre l'exemple suivant:

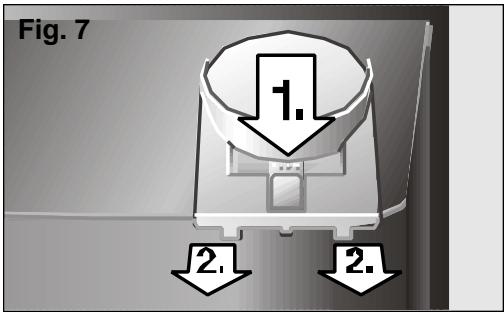

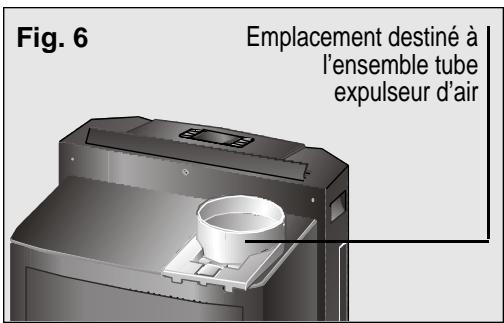

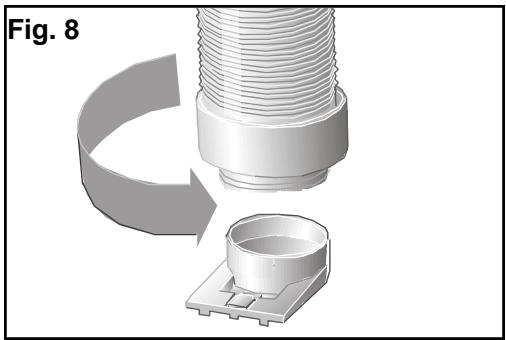

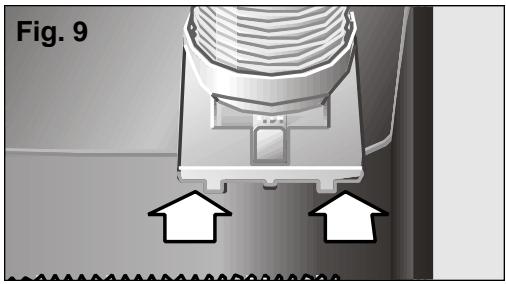

Installation du tube d'évacuation d'air
Placez le tube d’évacuation d’air dans le raccord avec languette « push » et le vissez vers la gauche, Fig. 6.
Si cela vous semble plus simple, vous pouvez retirer le raccord de l'appareil en appuyant sur la languette « push » et en le glissant vers l'extérieur. Fig. 7.
Une fois à l'extérieur, vissez le tube d'évacuation d'air selon la fig. 8, en s'assurant qu'il est parfaitement fixé.
Aussitôt, placez cet ensemble dans l'appareil en le glissant dans son emplacement Fig. 9.

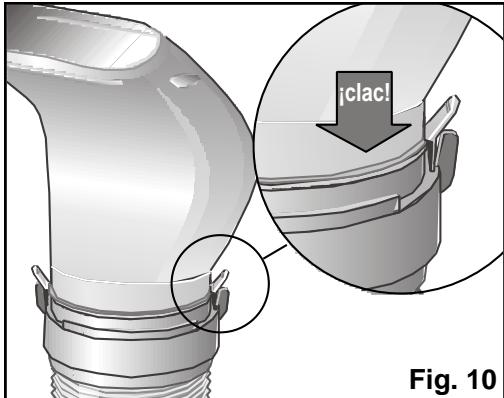

Fixation diffuseur tube d'évacuation d'air
Placez le diffuseur dans l'extrémité libre du tube en appuyant légèrement les deux parties jusqu'à ce que vous entendiez un « clac ». Assurez-vous que les clips sont fermés pour éviter que le diffuseur ne tombe. Fig. 10.

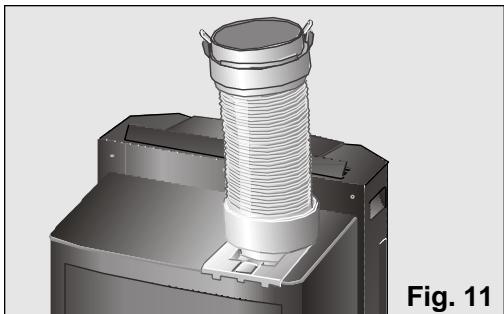

Installation en mode déshumidification et purification
Enlevez le diffuseur et mettez le tube expulseur d'air dans la position indiquée sur la figure 11. Si vous le désirez, il est également possible de démonter complètement le tube expulseur.
Installation des accessoires d'évacuation d'air en mode réfrigération
Il existe une série d'accessoires facilitant l'évacuation d'air chaud (voir partie "Description des accessoires").

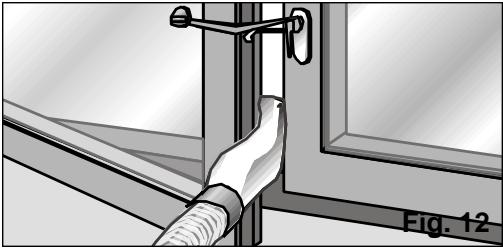

Installation de la ventouse
Entrouvez la fenêtre et introduisez le diffuseur entre le battant et la chambranle. Fermez la fenêtre au maximum et maintenez-la ainsi grâce à la ventouse fournie, Fig. 12.

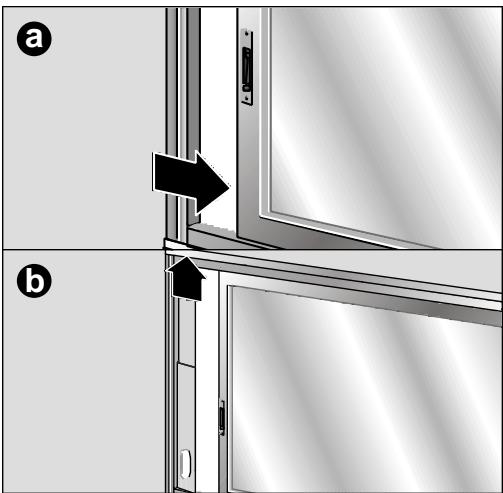

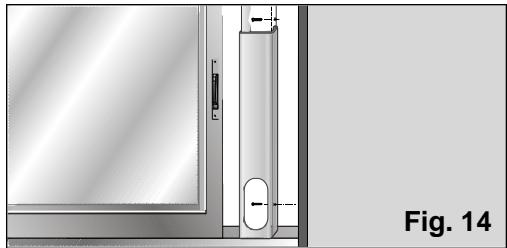

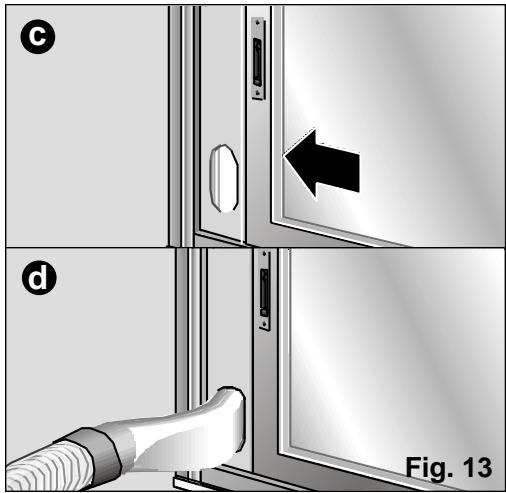

Installation de la coulisse fenêtre / balcon
Il est également possible d'utiliser l'accessoire d'installation pour fenêtre / balcon coulissant (voir "Description des accessoires") fourni avec l'appareil, Fig. 13: a, b, c, d. Celui-ci sert aussi bien pour les fenêtres horizontales que verticales.
Pour pouvoir être fixé à la fenêtre / au balcon, il compte deux orifices latéraux. Avec deux tournevis (non fournis avec l'accessoire), l'utilisateur pourrait le fixer à la chambranle ou au mur pour qu'il ne puisse bouger ou tomber, Fig. 14.
Installation fixe
Elle s'effectue en utilisant l'accessoire de traversée de mur. Voir "Description des accessoires".
Pour expulser l'air chaud à travers le mur, il faut pratiquer un orifice de 14 cm de diamètre dans celui-ci afin de placer la traversée. Fig. 15.
Retirez le diffuseur et connectez le tube expulseur d'air à l'accessoire.

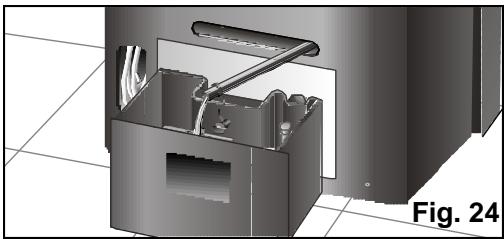

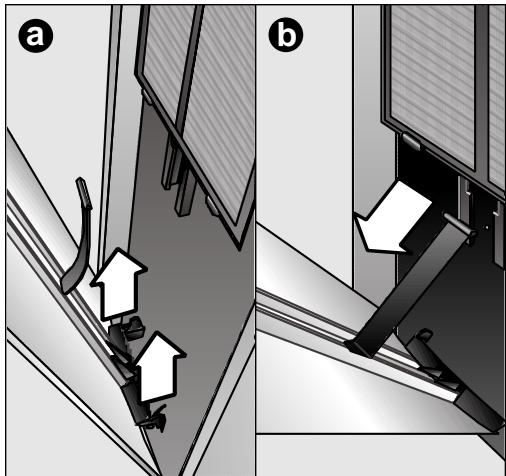

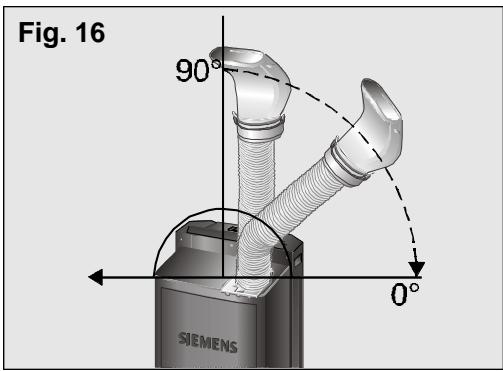

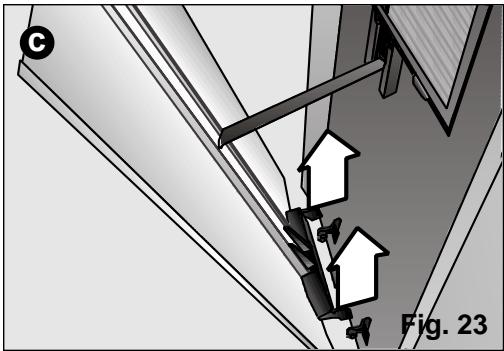

Remarques :
N'étirez pas le tube expulseur d'air chaud inutillement (longueur maximale 140 cm). Au moment de mettre le tube en place, ne le pliez pas trop. Si cela était le cas, l'air chaud ne pourrait pas sortir correctement, ce qui pourrait entraîner une diminution de la puissance frigorifique et du rendement. Pour atteindre l'efficacité de climatisation maximale et le niveau de bruit minimum, il est conseillé de placer le tube expulseur à une hauteur supérieure à la hauteur totale de l'appareil, Fig. 16.

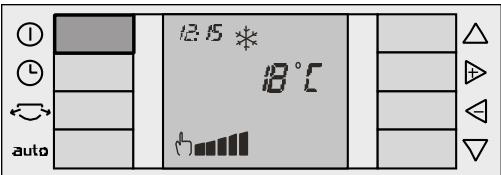

Connexion et déconnexion de l'appareil
Pour le mettre en marche, il faut appuyer sur la touche "On"/"Off" ①
Attention!
Assurez-vous que l'appareil est branché sur secteur.
Sélection du mode de fonctionnement
Sur l'appareil, vous pouvez sélectionner chacune des fonctions décrites ci-après :
climatisation*. □ déshumidification 0. purification
Placez le rectangle dans le menu modes de fonctionnement, grâce aux touches "up" et "down" (voir "Concept de navigation": Touches "up" et "down").
Avec les touches "+" et "-", vous vous déplacez dans ce menu et sélectionnez la fonction voulue (voir "Concept de navigation": Touches "+" et "-").

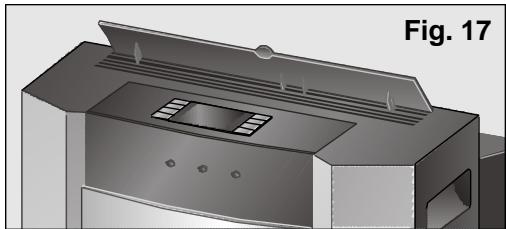

Climatisation
Avec ce mode, l'appareil fait baisser la températureambiante jusqu'à ce que la température souhaitée par l'utilisateur soit atteinte. En même temps, il déshumidifie et purifie l'air ambiant, créant ainsi un climat agréable.
- Branchez l'appareil sur secteur. Dirigez le tube expulseur d'air chaud vers l'extérieur, (voir partie "Préparation de l'appareil avant utilisation"). Vérifiez que le bouchon est placé dans le tube d'évacuation d'eau afin d'empêcher que l'eau ne sorte à l'extérieur et ne mouille la surface d'accueil. Levez l'orientateur d'air situé dans la partie supérieure de l'appareil, Fig. 17.
- Mettez l'appareil sous tension en appuyant sur la touche "On". Sélectionnez la fonction climatisation *, (voir partie "Sélection du mode de fonctionnement"). Sélectionnez la température voulue, (voir partie "Sélection de la température"). Si l'appareil se débranche automatiquement car la pièce a atteint la température voulue, il faudra attendre que la température ambiante augmente de 2 - 3°C pour qu'il se remette en marche. Sélectionnez la vitesse de fonctionnement, (voir partie "Sélection de la vitesse").
Pendant le fonctionnement en mode air conditionné, une partie de l'eau condensée générée est évaporée de façon automatique et est évacuée vers l'extérieur en même temps que l'air expulsé, à travers du tube expulseur d'air chaud.
Dans des conditions de forte humidité, l'appareil accumulera de l'eau condensée dans le réservoir arrêté. Lorsqu'un certain niveau est atteint, l'appareil émettra deux signaux sonores. Simultanément, apparaitra sur l'écran, signalant que ce réservoir doit être vidé. Dans ce cas, l'appareil s'arrête. Pour vider le réservoir extractible, il suffit d'appuyer sur la poignée puis d'extraire soigneusement le réservoir et de le transporter pour vider l'eau dans le tout-à-l'égout le plus proche.
Une fois que le réservoir d'eau aura été vidé et correctement remis à sa place dans l'appareil, le symbole disparaîtra de l'écran.
Attention!
Avant de rebrancher l'appareil, après avoir vidé toute l'eau, n'oubliez pas de remettre le réservoir correctement en place dans l'appareil. Dans le cas contraire, le symbole ne disparaît pas de l'écran et l'appareil ne fonctionne pas.
Nous vous rappelons qu'une fois que l'appareil est éteint, il faut attendre environ 3 minutes pour que le compresseur se remette en marche. C'est le temps nécessaire pour garantir un fonctionnement correct de l'appareil.
Déshumidification
Avec ce mode de fonctionnement, l'appareil réduit l'humidité ambianté. Il purifie en même temps l'air ambiant, créé ainsi un climat agréable.
- Branchez l'appareil sur secteur.
- Mettez le tube expulseur de l'air chaud en place, de la façon indiquée dans la partie "Préparation de l'appareil avant utilisation". Levez l'orientateur d'air situé dans la partie supérieure de l'appareil.
Il existe deux possibilités d'évacuer l'eau condensée : par le biais du réservoir extractible et de façon continue.
Déshumidification via le réservoir extractible
- Vérifiez que le réservoir extractible est placé correctement dans l'appareil, de même que le bouchon du tube d'évacuation d'eau, afin d'éviter que l'eau ne sorte à l'extérieur et ne mouille la surface d'accueil.
- Lorsque l'eau accumulée dans le réservoir extractible atteindra un l'écran signalant la nécessité de le vider. Dans ce cas l'appareil s'arrête. Le symbole et les signaux sonores se déclenchent également lorsque le réservoir extractible n'est pas placé correctement dans son emplacement.
- Dans ces deux cas, retirez le réservoir et versez soigneusement l'eau dans le tout-à-l'égout le plus proche.
Déshumidification en mode continu
- Placez un récipient à la sortie du tube d'évacuation d'eau pour recueillir l'eau condensée, ou orientez le tube vers un tout-à-l'égout à proximité.
- Enlevez le bouchon du tube d'évacuation d'eau situé dans la partie arrière inférieure de l'unité. Dans ce mode l'appareil ne s'arrête pas. Il n'avertit pas non plus, à l'aide de signaux sonores ni du symbole , que le réservoir extérieur est plein.
- Sélectionnez la fonction de déshumidification (voir partie "Sélection du mode de fonctionnement").
- Sélectionnez la vitesse de fonctionnement, (voir partie "Sélection de la vitesse").
Avertissements
La quantité d'eau déshumidifiée peut varier selon les conditions ambiantes (Voir « Renseignements Techniques »).
La température n'apparaît pas à l'écran et ne peut donc pas être sélectionnée ni modifiée en mode déshumidification.
Attention!
Pour changer de fonction, n'oubliez pas de mettre le bouchon du tube d'évacuation d'eau. Dans le cas contraire, de l'eau sortirait lorsque l'appareil serait mis en marche.
N'oubliez pas que pour que l'appareil fonctionne, la température ambiante doit être supérieure ou égale à 18°C.
En mode de déshumidification, l'appareil expulse de l'air chaud par le tube d'évacuation. Ceci est nécessaire pour une plus grande efficacité de l'appareil dans ce mode.
Purification
Ce mode permet à l'air de l’intérieur de la pièce de circuler à nouveau (ventilation) tout en passant par un filtre purificateur (purification).
L'appareil est équipé d'un contrôle de base (installé dans l'appareil) et d'un contrôle double actif qui doit être installé dans l'appareil par l'utilisateur, voir rubrique « Installation contrôle purificateur (double actif) » afin d'éviter :
- Odeurs et fumées.
- Pollens, bactéries et poussière.
- Branchez l'appareil sur secteur.
- Mettez le tube expulseur d'air chaud en place (voir partie "Préparation de l'appareil avant utilisation"). Levez l'orientateur d'air situé dans la partie supérieure de l'appareil. Sélectionnez la fonction de purification (voir partie "Sélection du mode de fonctionnement").
- Sélectionnez la vitesse de fonctionnement, (voir partie "Sélection de la vitesse").
Avertissement
Nous vous recommandons de laisser les filtres installés quelles que soient les fonctions (climatisation, déshumidification, purification de l'air). Vous obtiendrez ainsi une efficacité de purification optimale.
Sélection de la température
Cette fonction n'est valide qu'en mode climatisation. Placez le rectangle dans le menu de sélection de la température (voir Touches "up" et "down"). Grâce aux touches "+" et "-", vous vous déplacez dans cet écran, jusqu'à avoir fixé la température voulue (voir Touches "+" et "-").
Lorsque vous appuyez sur la touche "+", la température voulue augmente et lorsque vous appuyez sur la touche "-", elle diminue.
Les valeurs de température pouvant être sélectionnées sont de 18°C à 30°C, par intervalle de 1°C. Si la touche est maintenue appuyée, les degrés défilent plus vite.
Sélection de la vitesse
Sur l'appareil, vous pouvez sélectionner entre trois vitesses manuelles (maximale, moyenne et silencieuse) et une vitesse automatique. Suivant les conditions de la pierce et la température déterminée par l'utilisateur, la vitesse automatique est comprise entre la vitesse maximale et la silencieuse.

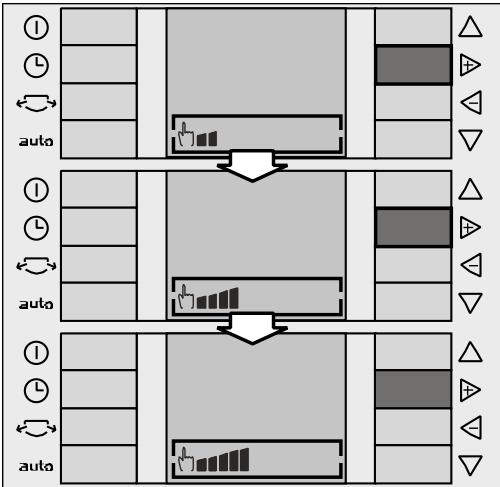

Vitesses manuelles:
Placez le rectangle dans le menu de sélection de la vitesse (voir Touches "up" et "down"). Grâce aux touches "+" et "-", vous vous déplacez dans cet écran, jusqu'à avoir fixé la vitesse voulue (voir Touches "+" et "-"):
Le symbole manuel, suivi de la vitesse choisie en dernier, apparait à l'écran. Afin de changer la vitesse entre maximale, moyenne et silencieuse, il suffit d'appuyer sur les touches « + » et « - ».

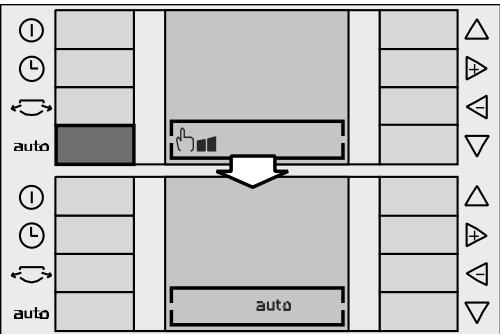

Vitesse automatique
Pour activer cette vitesse, il suffit d'appuyer sur la touche auto située sur le panneau de commande. Le symbole manuel disparaît alors et le symbole auto apparait à l'écran.
Pour désactiver la vitesse automatique, il suffit d'appuyer à nouveau sur la touche auto. Le symbole auto disparait alors et l'appareil se remet à fonctionner à la vitesse manuelle sélectionnée AAPARAVANT.
Ailettes latérales
Votre appareil dispose d'ailettes latérales pouvant être actionnées en supplément pour mieux distribuer l'air.
Si vous appuyez sur la touche ailettes latérales , ces ailettes s'ouvrent et elles sont activées. Le symbole correspondant est visualisé à l'écran.
Pour refermer les ailettes, il suffit d'appuyer à nouveau sur la même touche. Le symbole disparaît alors de l'écran et les ailettes se ferment.
Cette prestation peut être utilisée avec tous les modes de fonctionnement : climatisation, déshumidification et purification.
Lorsque l'appareil est éteint grâce à la touche "Off", les ailettes latérales se ferment automatiquement.
Si, avant d'éteindre l'appareil, les ailettes latérales étaient ouvertes, lorsqu'il est rallumé, celles-ci s'ouvrent à nouveau.

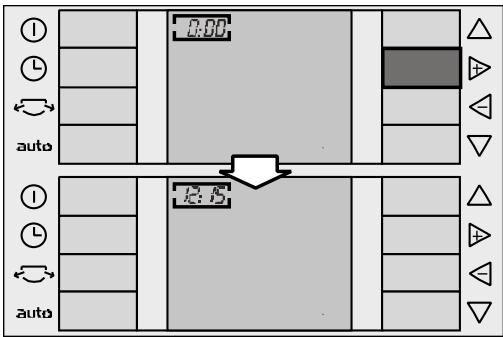

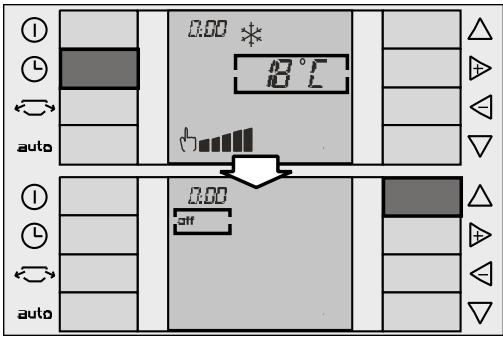

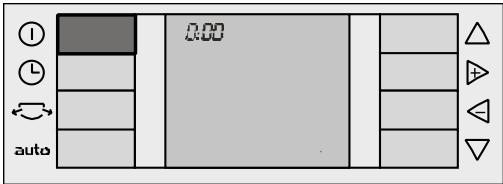

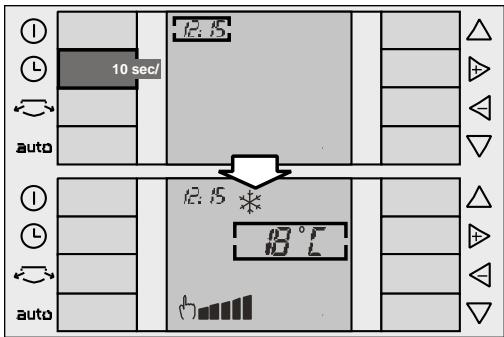

Réglage de l'heure
Seulement la première fois que l'appareil est branché sur secteur, l'heure actuelle s'affiche (en format 24 heures) dans la partie supérieure gauche de l'écran. Par défaut, 0:00 h apparaît et clignote. Pour programmer l'heure, il faut allumer l'appareil en appuyant sur la touche "On". Si, pendant la programmation/réglage de l'heure de votre appareil, vous passez plus de 10 secondes à effectuer l'opération suivante, l'écran reviendra automatiquement au menu principal et affichera les fonctions déterminées par défaut en sortie d'usine ou, si ce n'est pas la première fois que vous programmez le temporisateur, les dernières fonctions que vous aurez utilisées.
Appuyer sur la touche "Timer". Le rectangle apparait dans le menu temporisateur et indique la dernière fonction par défaut, la fonction "Off" apparait).
En utilisant la touche "up", placez le rectangle sur l'heure. Celle-ci se règle avec les touches "+" et "-". Chaque fois que vous appuyez sur ces touches, l'heure augmente ou diminue d'une minute. Si la touche est maintenue appuyée, les minutes défilent plus vite.
Si vous appuyez sur la touche "Timer" ou si vous restez plus de 10 secondes sans appuyer sur aucune touche, l'heure reste en mémoire et l'écran revient au menu principal.
Programmation du temporisateur
Pour programmer les heures de connexion ou de déconnexion de l'appareil, celui-ci doit être allumé et l'heure doit être réglée.
Appuyez sur la touche "Timer" la fin de pouvoir naviguer dans le menu temporisateur. En appuyant sur la touche "+" du menu temporisateur, il est possible de programmer les différentes fonctions offertes par l'appareil. Il s'agit des fonctions suivantes :
"Off"①: appareil non programme. "Start": heures de mise en marche de l'appareil. "Start/Stop": programmation de l'heure de début et de fin de marche de l'appareil. - "Stop": programmation de l'heure d'arrêt de l'appareil.

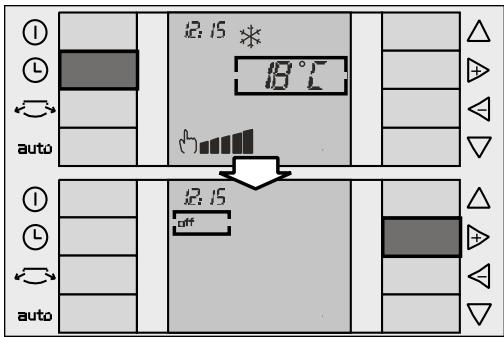

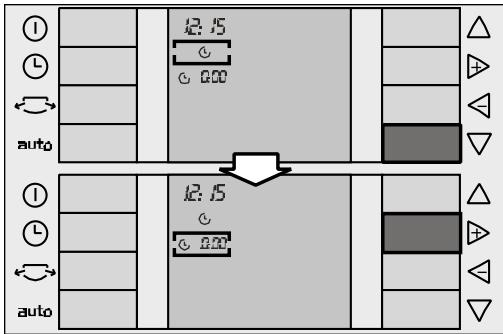

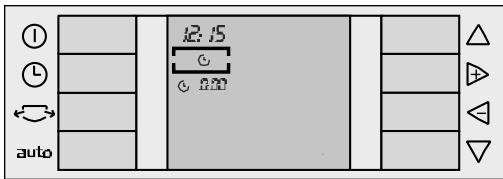

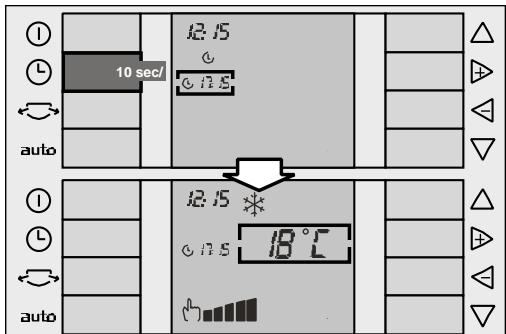

Programmation de la connexion de l'appareil "start
Appuyez sur la touche "Timer" pour positionner le curseur dans le menu temporisateur. Par défaut, la première fonction programmée apparait.
Sélectionnez la fonction "Start" à l'aide des touches "+" et "-" (voir Touches "+" et "-")
Avec la touche "down" (voir Touches "up" et "down"), le curseur descend jusqu'au menu heures de connexion. Une fois dans ce menu, l'heure de programmation peut être modifiée jusqu'à obtenir l'heure voulue, à l'aide des touches "+" et "-".
- Cette modification s'effectue par tranches de 15 minutes. Pour garder en mémoire l'heure de début programmée, il suffit d'appuyer sur la touche "Timer", ou d'attendre 10 secondes sans appuyer sur aucune touche. L'heure programmée apparaitra à l'écran, à côté du symbole correspondant (dans le cas lié le symbole "Start"), de même que les fonctions prédéterminées.

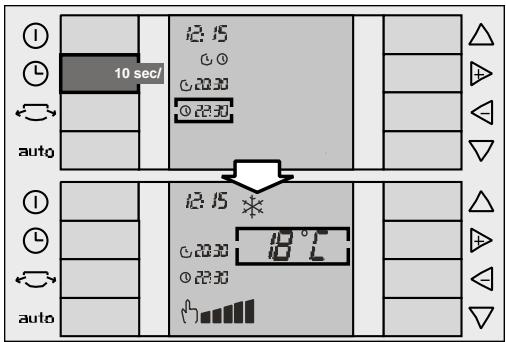

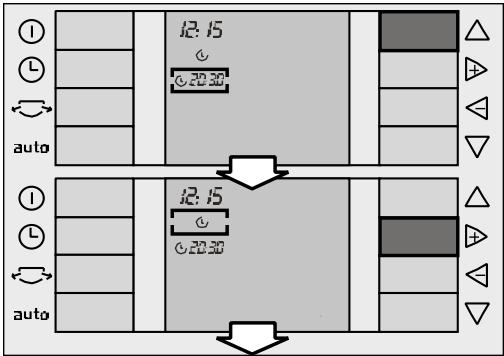

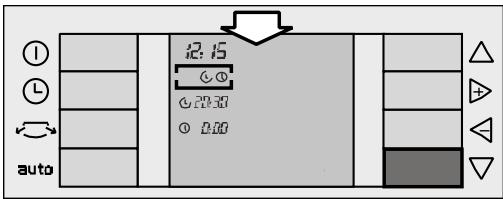

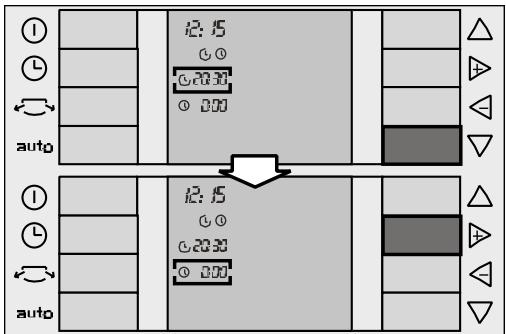

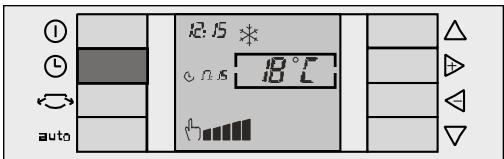

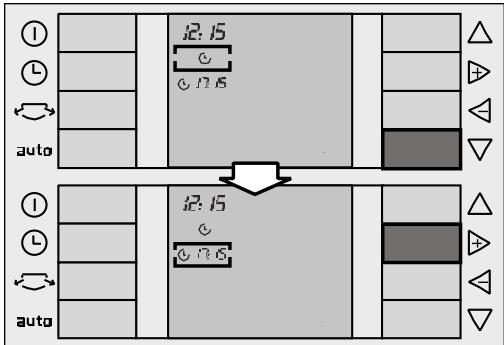

Programmation connexion et déconnexion de l'appareil "start" / "stop
Appuyez sur la touche "Timer" (4), pour positionner le curseur dans le menu temporisateur. Par défaut, la fonction programmée apparait.
Sélectionnez la fonction "Start" à l'aide des touches "+" et "-", (voir Touches "+" et "-"). Avec la touche "down" (voir Touches "up" et "down"), le curseur descend jusqu'au menu heures de connexion. Une fois dans ce menu, l'heure de programmation peut être modifiée jusqu'à obtenir l'heure voulue, à l'aide des touches "+" et "-".
Lorsque vous appuyez à nouveau sur la touche "up", le curseur se place dans le menu temporisateur. À l'aide des touches "+" et "-", sélectionnez la fonction "Start" / "Stop" (voir Touches "+" et "-").
Avec la touche "down", déplacez le curseur jusqu'au menu heures de déconnexion. L'heure de déconnexion peut être modifiée jusqu'à atteindre l'heure voulue, à l'aide des touches "+" et "-". L'heure se modifie par tranches de 15 min.
Pour garder en mémoire l'heure de début/arrêt programmée, il suffit d'appuyer sur la touche "Timer" (L), ou d'attendre 10 secondes sans appuyer sur aucune touche. L'heure programmée apparaitra à l'écran.

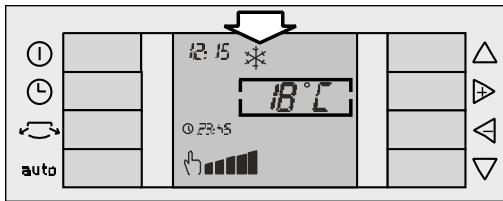

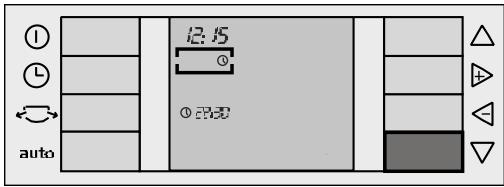

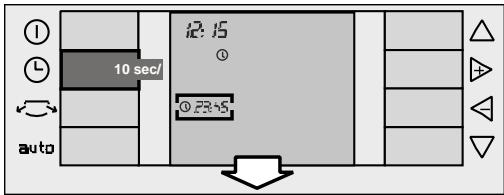

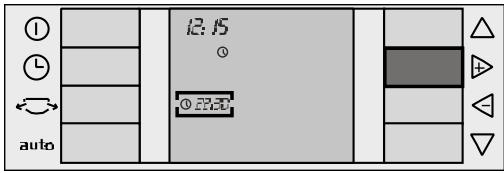

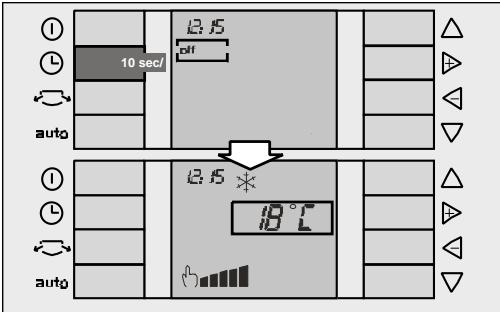

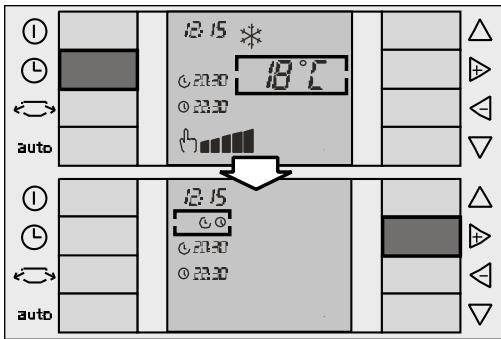

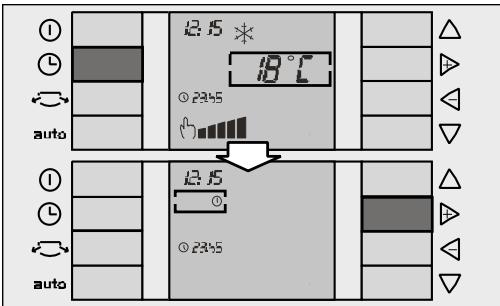

Programmation déconnexion de l'appareil
Appuyez sur la touche "Timer", pour positionner le curseur dans le menu temporisateur. Par défaut, la dernière fonction programmée apparait.
Sélectionnez la fonction "Stop" ① à l'aide des touches "+" et "-", (voir Touches "+" et "-").
Avec la touche "down" (voir Touches "up" et "down"), le curseur descend jusqu'au menu déconnexion. Une fois dans ce menu, l'heure de déconnexion peut être modifiée jusqu'à atteindre l'heure voulue, à l'aide des touches "+" et "-". L'heure se modifie par tranches de 15 min.
Pour garder en mémoire l'heure d'arrêt programmée, il suffit d'appuyer sur la touche "Timer" (L), ou d'attendre 10 secondes sans appuyer sur aucune touche. L'heure programmée apparaitra à l'écran.
Déconnexion du temporisateur
Appuyez sur la touche "Timer" (1), pour positionner le curseur dans le menu temporisateur. Par défaut, la dernière fonction programmée apparait.
Sélectionnez la fonction "Off" à l'aide des touches "+" et "-". Pour déconnecter le temporisateur, il faut appuyer sur la touche "Timer", ou d'attendre 10 secondes sans appuyer sur aucune touche. Aucune heure n'apparaîtra programmée à l'écran.
Les valeurs et les fonctions programmées dans le temporisateur resteront actives et les opérations correspondantes se répéteront quotidiennement aux heures programmées, tant que celles-ci n'auront pas été désactivées ou annulées de la manière que nous venons de décrire.
Nettoyage de l'appareil
- Par mesure de sécurité, avant de nettoyer l'appareil, il est recommandé de le débrancher. L'appareil peut être nettoyé avec un chiffon ou une éponge, de l'eau tiède et un détergent doux. N'utilise jamais d'eau chaude (à plus de 40°C), eau de Javel, d'essence, d'acides, d'éponges abrasives, de brosses ou de détergents abrasifs et évitez que de l'eau n'entre dans. Ne nettoyez pas l'appareil avec un tuyau d'arrosage ni avec de l'air à pression.
Nettoyage et changement des filtres purificateurs
Pour procéder au changement du filtre purificateur, il faut ouvrir la porte frontale de l'unité (il n'est pas nécessaire de la retirer), il suffit d'appuyer sur le clip supérieur interne de la porte, Fig. 18 et la tirer légèrement vers vous. La porte s'ouvre jusqu'à une butée de sécurité sans risque de tomber.

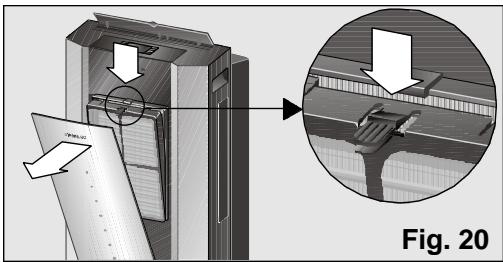

Tous les modèles comportent un filtre d'air de base qu'il faut nettoyer au bout d'un certain temps, Fig. 19. Pour cela, il suffit d'appuyer sur le clip situé sur la partie supérieure et de le presser, Fig. 20. Pour le laver, il suffit de le passer sous l'eau courante, de le sécher et de le remettre à sa place.
Filtre de base lavable Fig. 19
Attention !!!
N'introduisez pas le filtre de base dans le lave-vaisselle. Le matériel plastique qui le compose n'est pas approprié au lave-vaisselle et ne résiste pas aux températures élevées des programmes de lavage. Il finirait par se déformer ou même se rompre.
Ces modèles possèdent en plus un filtre purificateur (double actif) qui devra être installé par l'utilisateur (Voir rubrique « Installation filtre purificateur (double actif) »).
Le filtre purificateur assure une meilleure qualité de filtration de l'air qui circule à nouveau dans la pièce à travers l'appareil.
La présence du filtre purificateur peut réduire légèrement la capacité frigorifique de l'appareil. Surtout, s'il est saturé ou abîmé, dans ce cas il est recommandé de le vérifier et de le remplacer au moins une fois par an ou dès l'apparition du symbole « avertissement changement de filtre » dans l'écran. Ces accessoires pourront être obtenus auprès du Service Officiel du Fabricant ou chez des distributeurs agréés (voir rubrique « Description des accessoires »).
Une fois le filtre remplacé, pour faire disparaître le symbole de l'écran, il faudra appuyer simultanément les touches « + » et « - ». À ce moment, le symbole disparaît de l'écran, indiquant que le filtre est à nouveau opérationnel.
Installation du filtre purificateur (double actif) :
- Vérifiez que le filtre purificateur est placé dans le positionneur, dans le cas contraire, placez-le comme indiqué dans la Fig. 21. Placez la partie obscure du filtre en contact avec le positionneur.
Fig. 21
- Retirez le filtre de base de l'appareil, Fig. 20.

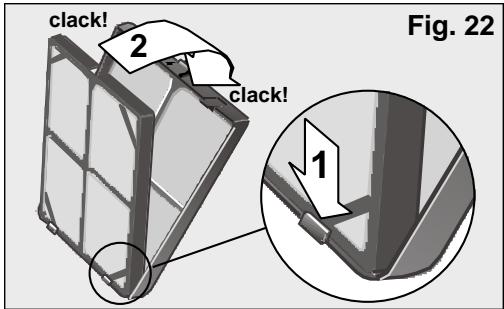

- Introduisez le filtre double actif + positionneur dans le filtre de base comme indiqué dans la Fig. 22, en tenant compte que vous devrez en premier lieu l'emboiter dans les crochets inférieurs.
- Installer l'ensemble dans l'appareil en faisant coïncider les crochets inférieurs avec les orifices situés dans la carrosserie frontale de l'appareil et en appuyant sur le clip supérieur jusqu'à entendre un « clic » indiquant que l'ensemble est correctement placé.
- Fermer la porte frontale de l'appareil.
Attention!
Pour garantir un fonctionnement correct de l'appareil, ne placez qu'un jeu de filtres sur le support
Remarques:
Afin d'éviter que la porte frontale de l'appareil ne tombe et n'occasionne des dommages physiques et/ou matériels, ces modèles comportent une butée de sécurité jusqu'à laquelle la porte peut s'ouvrir. Pour plus de commodité lors du nettoyage ou du changement des filtres, il est également possible de désterliner la porte de l'appareil, Fig. 18. Dans ce cas, ou si, pour une raison quelconque, la porte venait à sortir
de son emplacement d'origine, suivez les étapes suivantes pour la remettre en place correctement :
Levez la porte jusqu'à ce qu'elle sorte des appuis inférieurs, (Fig. 23: a). Placez le clip en plastique dans la rainure frontale de l'appareil (en forme de T) et faites-le glisser vers le bas, jusqu'à la butée de sécurité, (Fig. 23: b). Placez soigneusement les crochets inférieurs de la porte dans les butées frontales de l'appareil, en évitant que le clip en plastique, placé au cours de l'étape précédente, ne sorte de son emplacement, (Fig. 23: c).
Une fois que vous aurez suivi ces étapes, vous devrez vous assurer que la porte a été correctement mise en place et qu'elle ne tombe pas lorsque vous l'ouvre à nouveau. (La porte s'ouvre jusqu'à la butée de sécurité). Dans le cas contraire, vous devrez recommencer les étapes et
L'équipement compte des roues afin de faciliter son déplacement. Si nécessaire, vous pouvez l'incliner pour faciliter son déplacement. Dans ce cas, il convient d'attendre au moins une heure avant de brancher à nouveau l'appareil.
Avant, retirez l'eau de condensation se trouvant dans le réservoir interne en sortant le tube d'évacuation d'eau de son logement et en retirant le bouchon, Fig. 24, pour évacuer l'eau générée. Pour cela, vous devrez placer un récipient (ou le réservoir extractible de l'appareil) à la sortie du tube d'évacuation d'eau pour recueillir l'eau condensée, ou orientez le tube vers un tout-à-l'égout à proximité. Une fois que le réservoir est vide, n'oubliez pas de remettre le bouchon en place et le tube dans son logement.
Conditions de rangement
À la fin de chaque saison, pour que votre appareil occupe le moins de place possible, vous devrez mettre le tube expulseur en position de repos.

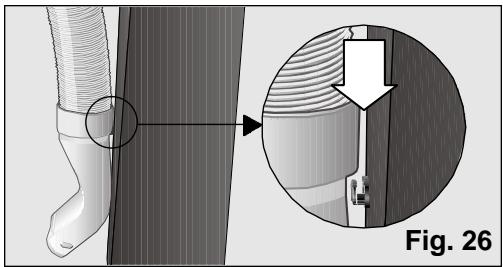

Pour cela, pliez le tube vers l'arrière de l'appareil et attachez-le grâce au crochet diffuseur, Fig. 25 et 26.
Avant utilisation en début de saison
Nettoyez le filtre de l'air. □ Ensuite, nettoyez le couvercle et les grilles, si nécessaire.
Conseils généraux de fonctionnement
Que faire si...
... l'appareil ne fonctionne pas...
Vérifiez que la prise est branchée. Vérifiez qu'il y a de l'énergie sur le secteur et qu'aucun fusible n'a fondu. Positionnez le thermostat sur la position température minimale.
... l'appareil ne fonctionne pas et le symbole indiquant que le réserve d'eau condensée est plein apparait à l'écran... Placez l'appareil sur une surface plane. Si le symbole apparait toujours à l'écran, videz le réservoir d'eau de l'appareil. Vérifiez que le réservoir est correctement mis en place. (Voir Instructions dans "Climatisation").
... l'appareil ne refroidit pas suffisamment...
Vérifiez que les raccordements du tube expulseur d'air chaud sont corrects. Vérifiez que le tube d'expulsion n'est pas trop piqué et qu'il ne mesure pas plus de 140 cm. Vérifiez que le bouchon du tube d'évacuation d'eau est placé sur ce tube. Placez la ventouse pour que l'ouverture de la fenêtre soit la plus petite possible. Fermez les volets afin de minimiser la radiation solaire.
... le symbole de panne apparaît à l'écran...
- Consultez un distributeur/agréé, le service après-vente ou notre Réseau de Services Techniques du fabricant.... évitez de l'eau dans la grille du panneau de commande ou à l'emplacement du filtre de base... Ne vous inquiétez pas, ILA est du au fonctionnement même de l'appareil.
Conseils généraux sur le niveau de bruit
... l'appareil est excessivement bruyant...
Il convient de désigner deux types de bruits, ceux générés par le fonctionnement normal de l'appareil et ceux auxquels il est facile de remédier. Ci-après sont décrits quelques-uns de ces bruits éventuels afin de les identifier.
Les bruits parfaitement normaux
Si vous entendez un bruit cyclique d'eau, un clapotement, cela est du au fonctionnement de la pompe qui fait que l'eau circule à nouveau afin d'améliorer la puissance de l'appareil. Si vous entendez un bruit semblable à celui de bourdonnements sourds, il est inévitable et du au fonctionnement du compresseur. Si vous entendez un léger sifflement, il s'agit du son produit par le passage du réfrigerant à travers les tubes fins de l'appareil, une fois que le compresseur s'est mis à fonctionner. Si vous entendez un son bref, comme un "clic", il s'agit du bruit généré par la connexion et la déconnexion de la pompe ou du bruit génére par le régulateur qui connecte et déconnecte l'électronique.
Les bruits faciles à éliminer
Assurez-vous que le tube expulseur d'air, ainsi que les manchons diffuseur et collecteur sont correctement fixés à l'appareil. Vérifiez que rien ne gène l'entrée ni la sortie d'air de l'appareil. Vérifiez que l'appareil n'est pas en contact direct avec des meubles ou d'autres appareils électroménagers afin d'éviter que la sortie d'air ne soit dirigée directement vers eux, augmentant ainsi le niveau sonore.
Toute autre panne ou réparation doit être traitée par un Technicien spécialisé. Le cas échéant, consultez le distributeur/aggregateur, le service après-vente ou notre Réseau de Services Techniques du Fabricant.
Service technique
Si, après avoir tenu compte des instructions d'utilisation et d'installation, en particulier ce qui figure dans la partie "Conseils...", votre appareil ne fonctionnait pas, sachez que notre Réseau de Services Techniques est à votre disposition.
Dans ce cas, lorsque vous communiquerez la panne, indiquez le modèle (E-NR) et le n° de fabrication (FD) de votre appareil que vous trouverez sur la plaque de caractéristiques, Fig. 2.
Garantie
Chaque pays régit les conditions de garantie établies par les Sociétés de Distribution correspondantes. Pour obtenir plus de renseignements à ce sujet, adressez-vous au Distributeur chez qui vous avez acheté l'appareil, en lui indiquant le modèle et le n° de fabrication. Pour toute intervention réalisée sous garantie, il est indispensable de présenter le justificatif d'achat de l'appareil.
