Type de produit	Support mural pour téléviseur
Compatibilité	TV de 32" à 55"
Capacité de charge	Jusqu'à 30 kg
Norme VESA	100x100 mm à 400x400 mm
Inclinaison	Inclinaison fixe
Dimensions du produit	Largeur : 50 cm, Hauteur : 30 cm, Profondeur : 5 cm
Poids	2,5 kg
Matériaux	Acier et plastique
Installation	Fixation murale avec vis et chevilles incluses
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Vis et accessoires de montage disponibles en pièces détachées
Certifications de sécurité	Conforme aux normes de sécurité européennes
Informations générales	Produit garanti 2 ans

FOIRE AUX QUESTIONS - 2495 ERARD

Comment installer le support mural ERARD 2495 ?

Pour installer le support mural ERARD 2495, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer le support sur un mur solide et utilisez les chevilles appropriées pour le type de mur.

Le support est-il compatible avec toutes les tailles de téléviseurs ?

Le support ERARD 2495 est compatible avec les téléviseurs de 32 à 70 pouces. Vérifiez le poids et les dimensions de votre téléviseur pour vous assurer de la compatibilité.

Comment ajuster l'inclinaison du support ERARD 2495 ?

L'inclinaison du support peut être ajustée en dévissant les vis de réglage situées à l'arrière du support. Une fois l'inclinaison souhaitée atteinte, resserrez les vis pour maintenir la position.

Que faire si le support ne tient pas correctement ?

Si le support ne tient pas correctement, vérifiez que toutes les vis sont bien serrées et que le support est installé sur un mur approprié. Si le problème persiste, contactez le service client d'ERARD.

Le support peut-il être utilisé à l'extérieur ?

Le support ERARD 2495 est conçu principalement pour une utilisation intérieure. Une utilisation à l'extérieur peut endommager le produit et annuler la garantie.

Comment nettoyer le support mural ?

Pour nettoyer le support mural, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

MODE D'EMPLOI 2495 ERARD

Avertissements importants

• Ce produit est destiné à accueillir uniquement des écrans plats jusqu'à 50 kg.
• Stockage prolongé: entreposez la Basik Twist dans un endroit propre, sec et tempéré.

Température d'environnement recommandée : entre 0 °C et 40 °C. Humidité relative permise maximum 85 %, sans condensation.

• Pour l'installation : Suivre impérativement les instructions de ce manuel et prendre toutes les précautions nécessaires afin d'éviter les accidents corporels ainsi que la dépréciation des matériels. La responsabilité d'ERARD ne saurait être mise en cause en cas d'incident du fait d'une protection insuffisante.

La Basik Twist ne peut être installée qu'à l'intérieur d'un bâtiment et uniquement sur un support plat.

Ne jamais placer la Basik Twist sur les câbles électriques, afin d'éviter tout dommage du cordon d'alimentation (risques d'incendie ou d'électrocution).

En utilisation, respecter les précautions suivantes :

Aucun obstacle ne doit venir gêner le mouvement de l'écran.

Prévoir le dégagement nécessaire autour de l'ensemble Twisto et écran : minimum 10 cm au-dessous ; 10 cm au-dessus et 2,5 cm derrière l'écran en butées droite et gauche.

Ne pas poser d'objets entravant les mouvements de

L'écran sur le support. Ne pas permettre l'accès à son mécanisme ni restreindre le fonctionnement des butées permettant son arrêt, afin d'éviter les risques d'écrasement ou de pincement pendant le fonctionnement de celui-ci. Toujours veiller à ce que les enfants ne se trouvent pas à proximité de l'installation pendant son fonctionnement. Ne pas s'accrocher au Twisto. Ne pas monter sur le verre. Le système ne doit pas fonctionner en continu. Il ne doit pas effectuer plus de 10 cycles (gauche / droite) par heure. - Manutention : Toujours déplacer la Basik Twist sans sa charge (sans l'écran).

Déballage

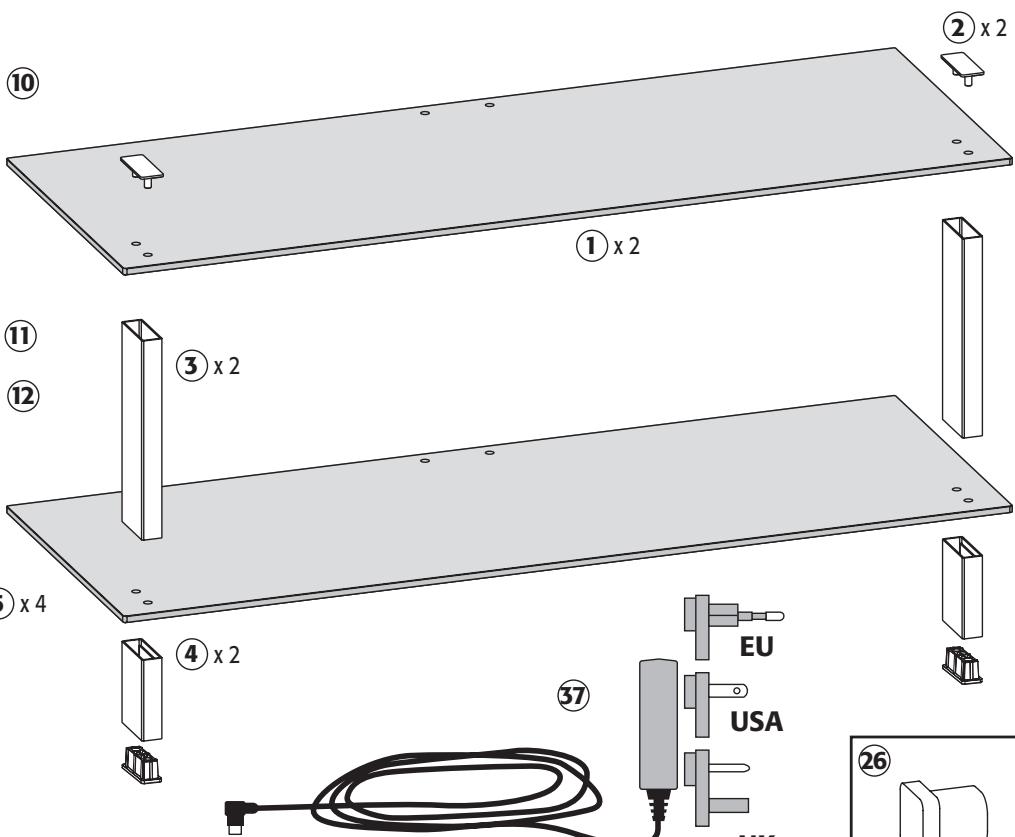

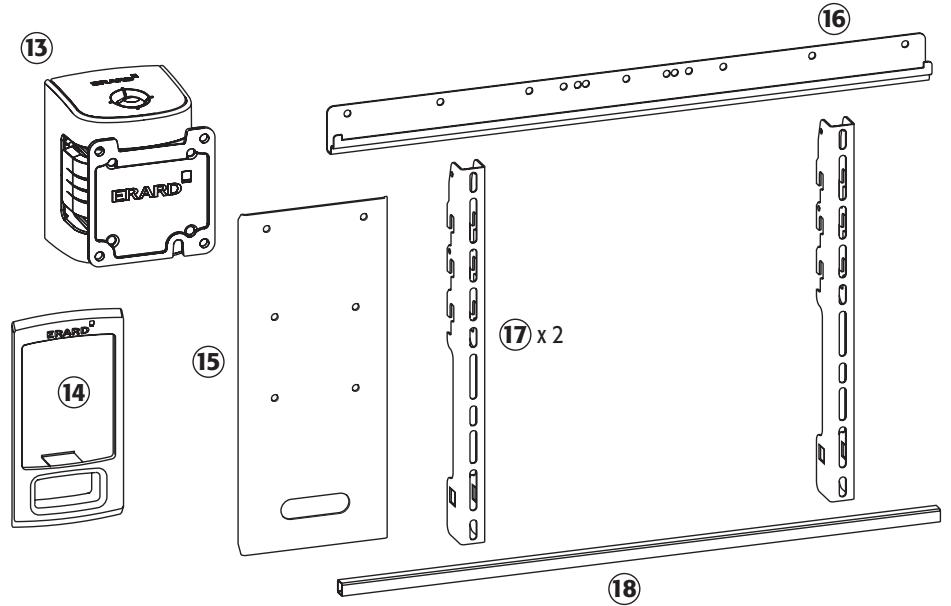

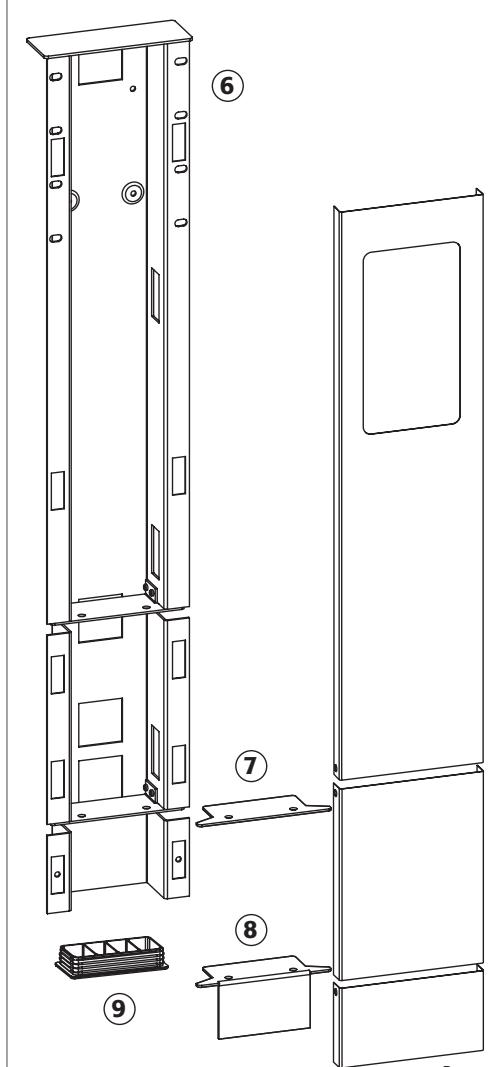

Déballer toutes les pièces et s'assurer de la présence et du bon état de tous les éléments détaillés sur le schéma de la page 8.

Pour contribuer à la protection de l'environnement,

utiliser les méthodes d'élimination et de récupération des emballages appropriées. Les cartons utilisés pour l'emballage de ce produit peuvent être recyclés ou réutilisés.

Mise en service

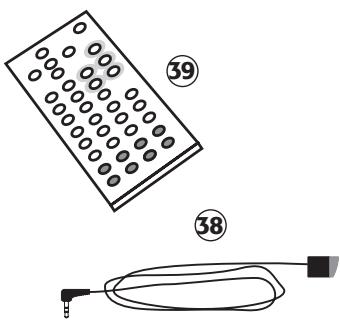

• Télécommande 4 en 1 : se reporter à sa notice. Pour la mise en service de la pile, stérer le film plastique qui se trouve en bas de la télécommande en tirant sur la languette.

Appuyer sur la touche «lift» pour accéder aux fonctions de pilotage du Twisto.

Pour piloter le Twisto, utiliser les touches (flèche : gauche •, droite •, et flèche du haut •), en visant le

capteur situé sur le dessus du Twisto ou en utilisant les murs et plafonds pour atteindre le capteur par réflexion du signal (voir page 15).

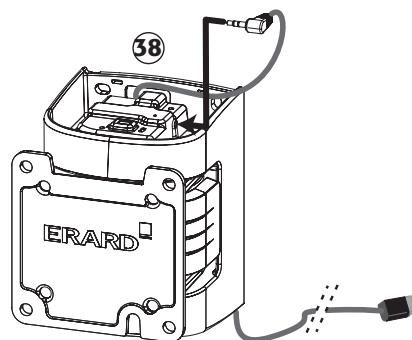

• Brancher le câble d'alimentation du Twisto sur le secteur.
• Les mouvements de rotation de l'écran sont continus tant que l'une des touches directionnelles (flèche gauche , droite ) est maintenue enfonnée. Le

Réglage des butées et de la position de préférence

(droite / gauche et de préférence)

Note: Le réglage usine est réalisé pour les butées gauche et droite au maximum (+/-30°) et pour la position de préférence : écran parallèle au mur de fixation (au centre).

Il est possible de régler d'autres butées (gauche, droite) et une autre position de préférence afin de limiter les mouvements possibles de l'écran en rotation, d'éviter toute collision avec son environnement et de procurer un meilleur confort visuel.

Entretien

Nettoyer la Basik Twist avec un chiffon sec, ne pas utiliser de solvants, produits abrasifs ou à base d'alcool qui endommageraient le Twisto.

• Pour entrer dans le mode réglage : Flèche gauche, flèche haute, flèche droite, flèche gauche, flèche haute, flèche droite (®, ®, ®, ®,).

1. Réglage de la position de préférence : positionner le Twisto dans la position souhaitée à l'aide des flèches gauche et droite (®, ®), une fois dans la position souhaitée, valider avec la flèche haut (®, 2 bips courts : « bip », « bip »).

Maintenance

Pour votre sécurité, ne jamais démonter les capots du Twistlo, sans avoir déconnecté le cordon d'alimentation secteur.

En cas de dysfonctionnement :

• Vérifier le raccordement du connecteur d'alimentation Jack au Twisto
• Vérifier le bon état des câbles.
• Réinitialiser la carte électronique : débrancher le câble

Le mouvement est interrompu quand la touche (gauche ou droite) est relachée.

• Un appui sur la flèche du haut (flèche du haut) amène le Twisto dans sa position de préférence qui a été réglée précédemme
• Ré itée, valider avec la flèche bas (®) (®) 2 bips courts : « bip », « bip ».
• Ré itée, valider avec la flèche bas (♀) (♂ 2 bips longs: « biip», « biip »), le Twisto est réglé.

En cas de coupure secteur, les réglages restent enregistrés. Ils peuvent être modifiés en suivant la même procédure.

d'alimentation du Twisto, attendre 10 secondes, puis rebrancher.

• Vérifier que la pile de la télécommande (lithium 3V CR2025) est en bon état.
• Vérifier que l'alimentation est bien branchée sur le secteur.
• Vérifier l'ensemble des connexions. Si la panne persiste ou pour toute question, contacter notre service après-vente dont les coordonnées figurent au dos de ce manuel.

Déchets électriques et électroniques (motorisation, carte électronique)

En fin de vie, l'appareil doit être correctement recyclé. Ne pas jeter dans la nature, ne pas incinerer : la présence de certaines substances dangereuses dans les équipements électriques et électroniques peut être nuisible à l'environnement et avoir des effets potentiels sur la santé. Pour se débarrasser de l'appareil, il est obligatoire de le

faire dans un centre de valorisation des déchets spécialement prévu à cet effet (déchetterie). Se renseigner auprès des autorités locales.

Pile (télécommande)

La télécommande fournie avec cet appareil utilise une pile bouton au lithium qui peut représenter un danger pour notre environnement. En fin de vie, la pile doit être enlevée de

l'appareil puis correctement mise au rebut dans des conteneurs prévus à cet effet. Ne pas jeter dans la nature, ne pas incinérer.

Autres matériaux (verre, métal)

Récupérer la tablette en verre dans un container prévu à cet effet et les parties métalliques dans un container à ferraille.

Conditions de garantie

La Basik Twist a été soumise à tous les essais requis et remplit toutes les exigences de sécurité applicables. Si toutefois des défauts de fabrication ou de matériaux devaient apparaître, ERARD prendrait en charge la réparation du produit (pièce et main d'œuvre) ou, si le produit n'est pas réparable, l'échange du produit ou sa pièce défectueuse pendant 10 ans pour la Basik Twist et 2 ans pour les modules motorisés, incluant : motoréducteur de rotation, carte électronique, télécommande (hors

pile), pour un nombre de 10 000 rotations gauche / droite / gauche.

Pour bénéficier de cette garantie, présenter une facture originale précisant la date d'achat et le nom du revendeur ainsi que la carte de garantie indiquant le type de produit et son numéro de série.

La garantie ne couvre pas les cas suivants :

Dommages dus à une cause extérieure à l'appareil

notamment foudre, chute du produit, dégâts des eaux, incendie, etc. - Frais d’acheminement ainsi que tout dommage durant le transport, liés à l’exécution de cette garantie. - Dommages causés par négligence, déteriorations dues au stockage, installation défectueuse, utilisations anormales, contraires ou non conformes aux recommandations de ce manuel, modifications, réparations effectuées par des personnes non mandatées par ERARD, etc.

1' x 6	2' x 6	3' x 6	4' x 6	5' x 6	6' x 6	7' x 6	8' x 6
9' x 6	10' x 6	11' x 6	12' x 6	13' x 1	14' x 1	15' x 1

Basil Twist®

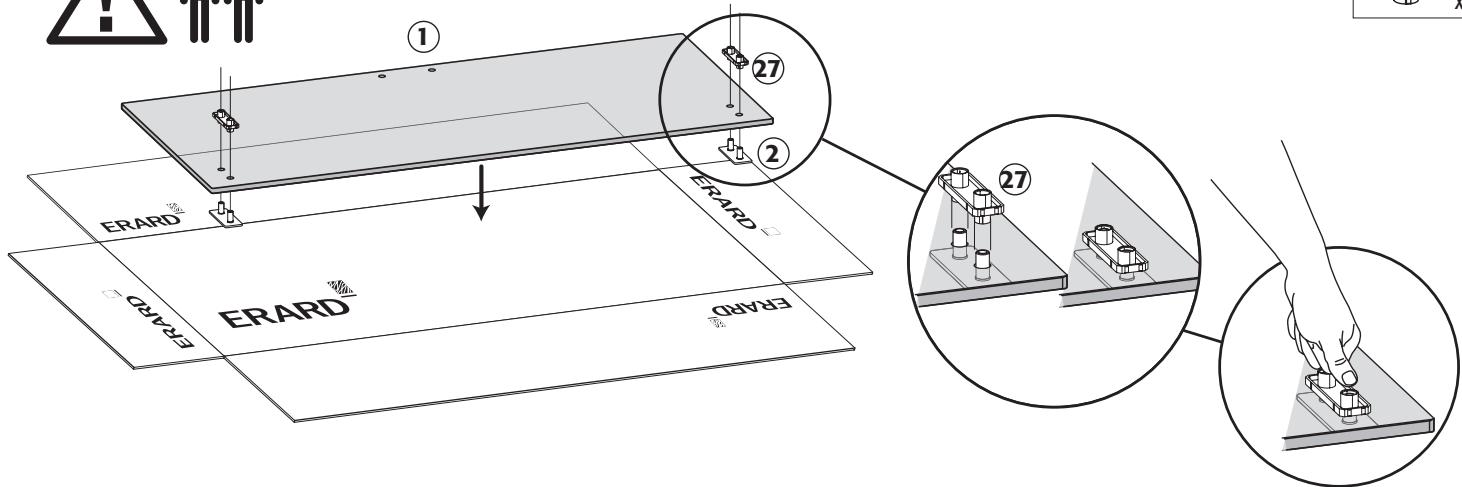

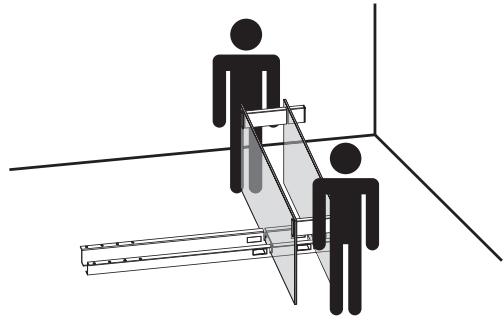

AVERTISSEMENT: Il faut 2 personnes pour tourner la table. On peut la saisir par les plateaux verre. WARNING: 2 peoples are necessary to turn the table. They can hold the table by the glass plates. WARNING: 2 Leute sind notwendig, um die Tabelle zu drehen. Sie können die Tabelle durch die Glasplatten halten. ADVERTENCIA: 2 personas son necessities dar vuelta a laTABLA. Pueden sostener la tabla por las placas de vidrio. ATTENZIONE: 2 genti sono necessarie da girare la tabella. Posso nonere la tabella dalle lastre di vetro. WAARSCHUWINGEN: 2 mensen+zijn nodig om de tafel. Zij hunnen de tabel door de glasplaten.

9 10

16 17

21 X4

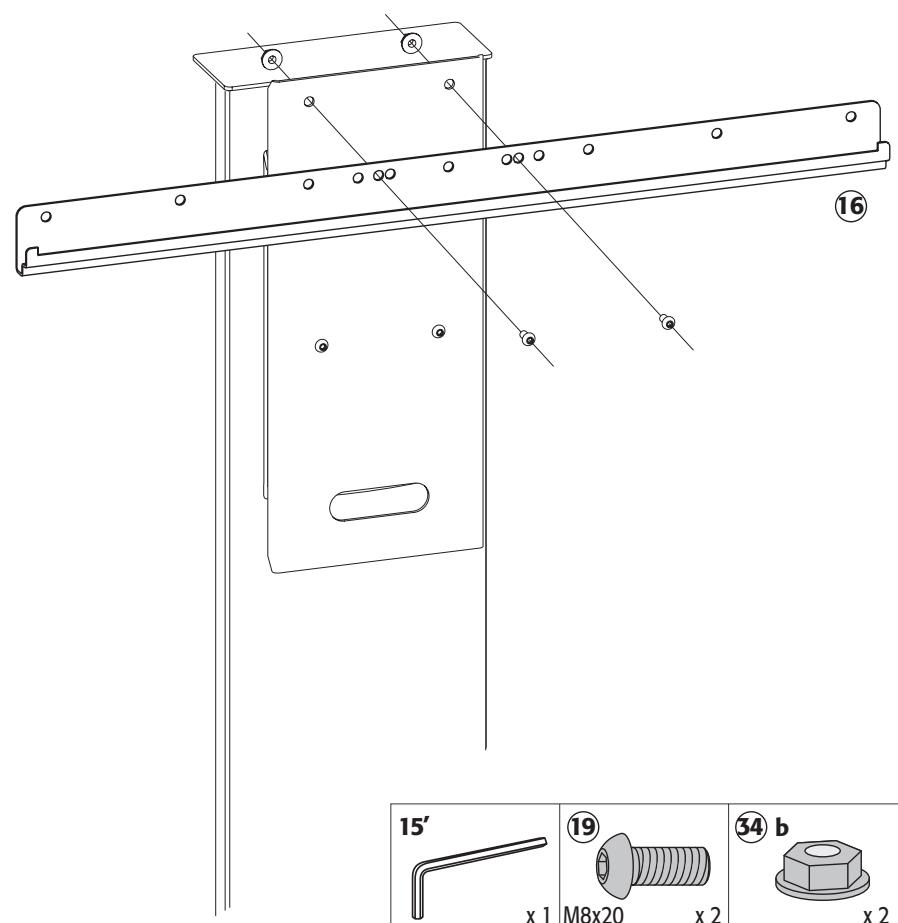

Avertissements : VISSERIE FIXATION ECRAN.

Warning: SCREEN FIXING FASTENINGS.

Caracteristiques techniques

• Course totale : ± 30° Fixation d'écran : LCD et Plasma Charge maxi : 50 kg Tension d'alimentation : 120-240 V, 50-60 Hz Courant nominal : 27 mA
