NC - Vélo électrique MADVELO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo à Assistance Électrique (VAE)
Marque	Madvelo
Modèle	NC
Alimentation	Batterie lithium-ion rechargeable
Tension de charge	230 V
Poids total max autorisé	120 kg (cycliste + vélo + équipement)
Type de moteur	Moteur dans le moyeu arrière
Niveaux d'assistance	Plusieurs niveaux (débutant conseillé niveaux 1 ou 2)
Autonomie	Variable selon l'utilisation, le poids, le terrain, etc.
Freins	Système de freinage adapté au poids total de 120 kg
Transmission	Chaîne et dérailleur arrière
Pneus	Pression à vérifier régulièrement (non spécifiée)
Chargeur	Chargeur d'origine fourni, ne pas utiliser d'autre chargeur
Garantie	2 ans (hors pièces d'usure), cadre à vie
Normes	Norme EN15194 (EPAC), CE
Utilisation prévue	Usage quotidien urbain et périurbain sur route ou chemin
Accessoires obligatoires (fournis)	Éclairages avant/arrière, réflecteurs de roue et pédales, sonnette
Entretien régulier	Nettoyage à l'eau savonneuse, lubrification mensuelle de la transmission
Sécurité batterie	Retirer la batterie avant toute maintenance, ne pas ouvrir
Réparabilité	Pièces d'origine recommandées, chambre à air linéaire pour crevaison rapide

FOIRE AUX QUESTIONS - NC MADVELO

Comment charger la batterie ?

Branchez le chargeur dans la batterie puis dans une prise 230V. Le voyant rouge indique la charge, vert indique la fin. Chargez dans un endroit sec entre 0°C et 20°C, à l'écart de matériaux inflammables. Utilisez uniquement le chargeur d'origine.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de nombreux facteurs : poids total, pression des pneus, terrain, niveau d'assistance, vent, cadence de pédalage, etc. Il n'y a pas de valeur fixe, mais vous pouvez l'optimiser en utilisant un faible niveau d'assistance et en anticipant les freinages.

Puis-je utiliser mon vélo sous la pluie ?

Oui, mais soyez prudent car les distances de freinage augmentent sur sol mouillé. Le vélo n'est pas conçu pour une exposition prolongée à l'eau. Évitez de rouler dans l'eau ou de le stocker dehors plus de 12h.

Comment entretenir la chaîne et la transmission ?

Lubrifiez la chaîne, le dérailleur et le pédalier une fois par mois ou après chaque lavage. N'utilisez pas de nettoyeur haute pression. Nettoyez le vélo à l'eau savonneuse avec une éponge.

Que faire en cas de crevaison de la roue arrière (moteur moyeu) ?

Coupez le système et retirez la batterie. Déconnectez le câble moteur, dévissez les boulons de roue (clé 18), retirez la roue. Pour le remontage, alignez les flèches des connecteurs. Vous pouvez utiliser une chambre à air linéaire pour un changement rapide sans démonter la roue.

Quel est le poids total maximum autorisé ?

Le poids total maximum autorisé est de 120 kg, incluant le cycliste, le vélo, l'équipement et les bagages.

Comment stocker la batterie en hiver ?

Stockez la batterie entre 0°C et 20°C, dans un endroit sec et ventilé. L'état de charge doit être entre 30 % et 60 %. Vérifiez la charge tous les 2 mois. Ne stockez jamais une batterie déchargée ou exposée au gel.

Quels accessoires sont obligatoires pour circuler en France ?

Éclairages avant et arrière, réflecteurs de roues et de pédales, et une sonnette. Tous ces accessoires sont fournis avec le vélo. Le port du casque est obligatoire pour les enfants de moins de 12 ans et recommandé pour tous.

La garantie couvre-t-elle la batterie ?

Oui, la batterie est garantie 2 ans dans des conditions normales d'utilisation. La garantie ne s'applique pas si la batterie a été ouverte, présente des traces de choc, ou a subi une décharge profonde. Conservez votre facture.

Puis-je modifier mon vélo ou ajouter des accessoires ?

Seules les pièces d'origine Madvelo sont recommandées. Toute modification par un technicien non agréé ou l'ajout d'accessoires non compatibles peut annuler la garantie et présenter un risque de sécurité. Consultez votre revendeur.

MODE D'EMPLOI NC MADVELO

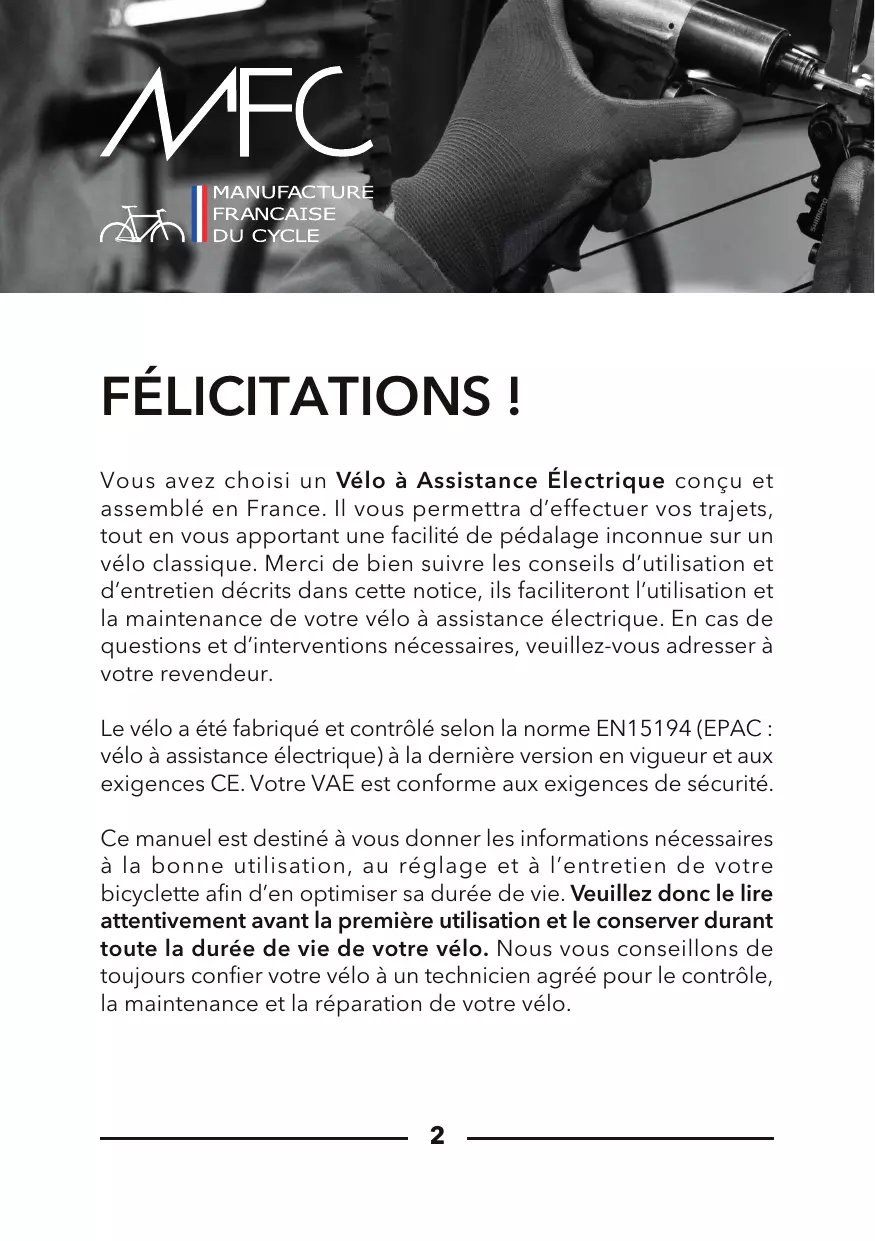

Vous avez choisi un Vélo à Assistance Électrique conçu et assemblé en France. Il vous permettra d'effectuer vos trajets, tout en vous apportant une capacité de pédalage inconnue sur un vélo classique. Merci de bien suivre les conseils d'utilisation et d'entretien décrits dans cette notice, ils faciliteront l'utilisation et la maintenance de votre vélo à assistance électrique. En cas de questions et d'interventions nécessaires, veuillez-vous adresser à votre revendeur.

Le vélo a été fabriqué et contrôlé selon la norme EN15194 (EPAC : vélo à assistance électrique) à la première version en vigueur et aux exigences CE. Notre VAE est conforme aux exigences de sécurité.

Ce manuel est destiné à vous donner les informations nécessaires à la bonne utilisation, au réglage et à l'entretien de votre bicyclette afin d'en optimiser la durée de vie. Veuillez donc le lire attentivement avant la première utilisation et le conserver durant toute la durée de vie de votre vélo. Nous vous conseillons de toujours confier votre vélo à un technicien agréé pour le contrôle, la maintenance et la réparation de votre vélo.

Le sommaire

• AVENTISSEMENTS ET RECOMMANDATIONS. p.4 CONSEILS POUR CONDUIRE SON VÉLO p.7
• EN CAS DE MAINTENANCE ET D'ENTRETIEN
• CHARGE DE LA BATTERIE p.12 DUREE DE VIE DU VÉLO ET AUTONOMIE p.14 ENTRETIEN DU VÉLO p.17
• CONDITIONS ET LIMITATIONS DE LA GARANTIE..... p.19 CARNET D'ENTRETIEN p.22

Des notices spécifiques au système d'assistance (battery et afficheur) accompagnent chaque vélo. Ces éléments ne sont donc pas décrits dans cette notice.

Avertissements et recommandations - VAE

V. A. E. Vélo à Assistance Électrique (Norme EN 15194 et CE): Vélo à assistance électrique conçu pour un usage adapté sur route. Il permet un usage quotidien pour les trajets urbains et périurbains sur route ou chemin en limitant l'effort à fournir grâce au moteur électrique. Vélo et système de freinage conçus pour un poids total maximum autorisé de 120Kg (cycliste + vélo + équipement + bagages compris).

Avant utilisation vérifiez

• La bonne fixation de la batterie sur le VAE.
• S'assurer de la bonne mise en place du capuchon de charge sur la batterie.
• Ne laissez pas le V. A. E. et ses composants électriques à la portée des enfants. Risques d'électrocution.
• Ne jetez pas la batterie usagée à la poubelle. Elle doit être retournée au magasin où vous l'avez achetée.
• Ne laissez pas votre batterie exposée en plein soleil.
• Ne stockez pas la batterie au soleil de façon prolongée.
• Manipulez votre batterie avec précaution. Une chute de la batterie peut provoquer une fuite de liquide ou une inflammation de cette dernière.
• N'appliquez aucune pression sur le fil du chargeur ou la prise. Risque d'électrocution ou d'incendie si vous tendez le fil électrique.

entrez un mur et un cadre de fenêtre ou si vous placez des objets lourds sur le fil ou sur la prise.

• Veillez à bien insérer la fiche dans la prise murale lors de la charge.
• Ne touchez pas la prise avec les mains humides.
• Tenir hors de portée des enfants et des animaux.
• N'utilisez pas la fiche ni la prise électrique si elles sont poussiéreuses.
• Débranchez et nettoyez-les avec un chiffon sec.
• Pour retirer le cordon électrique de la prise murale, ne tirez pas sur le cordon mais sur la fiche. Tirez toujours doucement sur le cordon de chargement.
• Ne faites pas tourner les pédales lorsque la batterie est en charge, installée sur le vélo. Le cordon peut s'enrouler autour des pédales ou du pédalier et endommager la prise, avec un risque d'électrocution ou d'incendie.
• N'utilisez pas de prises, connecteurs ou autre dispositif de câblage avec une source d'alimentation électrique de puissance différente de celle recommandée (230 V).
• N'utilisez pas des pièces électriques si elles sont endommagées. Remplacez-les par des éléments d'origine.
• Si votre batterie est anormalement chaude pendant la charge de la batterie, débranchez le chargeur par la prise secteur, puis déplacez avec précaution l'ensemble chargeur et batterie.
• Une fois le chargement terminé, débranchez le chargeur et déconnectez la batterie du chargeur.
• Si vous batterie est anormalement chaude, déplacez-la avec précaution à l'écart de toutes matières inflammables (bac de sable fermé) et à l'extérieur de votre domicile durant 48h. Retournez-la ensuite à votre vendeur.
• Les accessoires suivants sont obligatoires pour circuler sur la voie publique en France : éclairages et réflecteurs de roues avant et arrière, de pédales, sonnette (fournis avec le vélo).
• Respectez le code de la route.
• Si vous transportez votre vélo sur un porte-vélo accroché à votre véhicule, retirez la batterie et bâchez votre vélo.

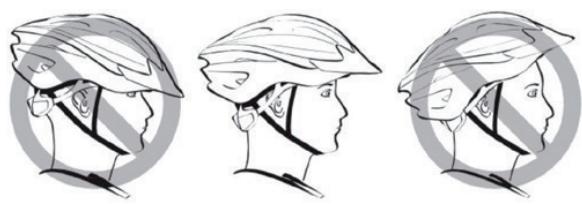

• Portez un casque aux normes CE et correctement ajusté :

• Accessoires recommandés : casque, piles et ampoules de rechange, kit de réparation (demandez conseil chez votre revendeur).
• Utilisation dangereuse : vêtements longs et sacs en bandoulière (risque de contact avec les roues).
• Le vélo n'est pas conçu pour monter à 2 personnes sur le vélo, ni pour réaliser des roues arrière ou des sauts.
• Attention: sur sol mouillé, les distances de freinage augmentent, redoublez de prudence.
• Utilisez un portebébé adapté au portebagage (charge admissible du portebagage gravée sur celui-ci).

Conseils pour conduire avec une assistance électrique

Faire du vélo avec une assistance électrique nécessite un peu de pratique :

• Au début, entraînez-vous dans un endroit avec suffisamment de place et, si possible, sans circulation ni piétons. Vous pourrez ainsi vous familiariser tranquillement avec la conduite avec assistance, maîtriser le comportement au freinage et savoir changer de vitesses.
• Entraînez-vous en particulier dans les virages. Arrêtez de pédaler à temps avant les courbes. Ne reprenez pas à pédaler trop tôt après. Sinon le moteur accélère, alors que vous êtes encore dans le virage.
• Essayez toutes les vitesses et observez l'accélération par rapport à la vitesse sélectionnée.
• Au début, roulez en niveau 1 ou 2. Le moteur n'accélère pas aussi fort et vous économisez de l'énergie. L'autonomie de la batterie est d'autant plus grande quand vous pédalez avec un faible niveau d'assistance.
• N'essayez jamais d'activer la batterie et le moteur pendant que vous roulez. Vous risquez un accident et le moteur sera endommagé.
• N'oubliez pas, lorsque vous préparez un itinéraire, que le vélo, du fait de sa construction robuste, ses composants renforcés, le moteur et la batterie, a un poids supérieur à un vélo sans assistance.

Si des escaliers ou obstacles se trouvent sur le parcours, faites-vous aider pour porter le vélo.

• Du fait de son poids, les distances de freinage peuvent être plus longues qu'avec un vélo classique. Il faut en tenir compte.
• Bien entendu, vous pouvez, à tout moment, utiliser le vélo sans assistance.
• Bien que le port du casque ne soit pas obligatoire en névo (il est obligatoire pour les enfants jusqu'à 12ans), il est conseillé d'en porter un afin de parer à toute éventualité. De même une paire de lunette vous protégera des insectes ou des particules de poussière pouvant être soulevées par les autres vehicules.
• Avant chaque sortie, assurez-vous du bon état du vélo.

En cas de maintenance et d'entretien

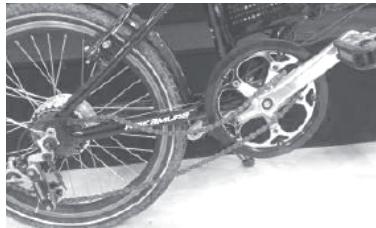

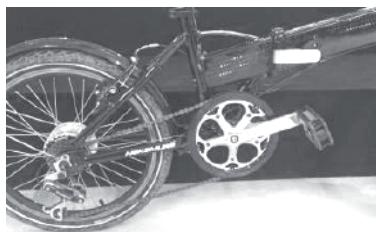

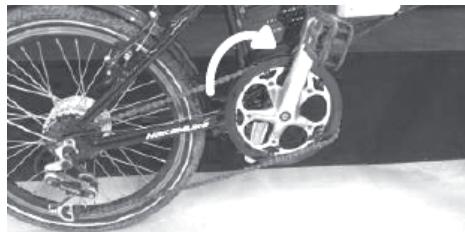

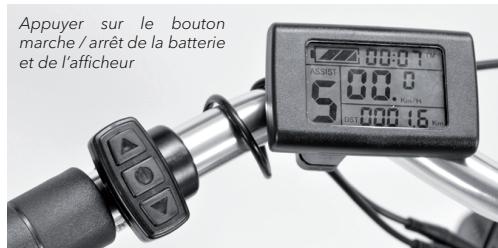

Éteindre le système ET enlever systématiquement la batterie. Par exemple, après un déraillagement, cela permet d'éviter que le moteur se mette en route lorsque le pédalier sera manipulé.

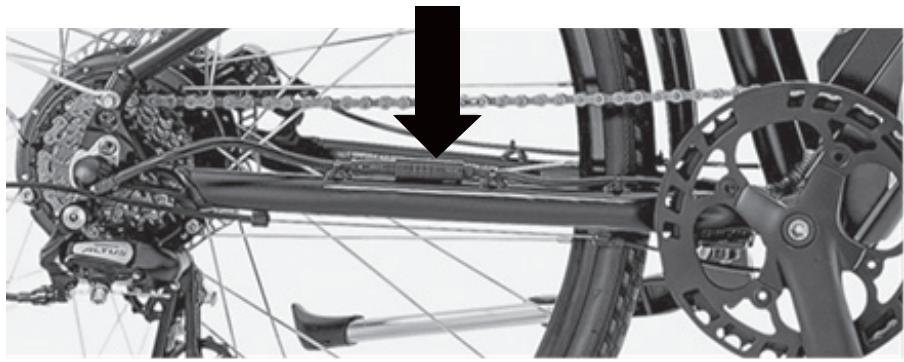

En cas de crevaison (moteur moyeu) :

Pour le démontage de la roue arrière, lorsque le moteur se trouve dans le moyeu, il faut suivre les étapes suivantes :

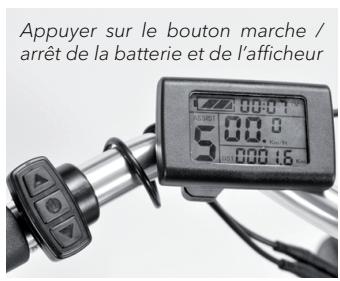

1 - Mettre le vélo hors tension en déchargeant la batterie (impératif pour éviter tout accident)

2 - Déconnecter le moteur en débranchant le câble d'alimentation de celui-ci

3 - Dévisser les boulons de roue (clé plate de 18) 4 - Retirer la roue

Pour le remontage de la roue, procéder aux mêmes étapes dans l'ordre inverse :

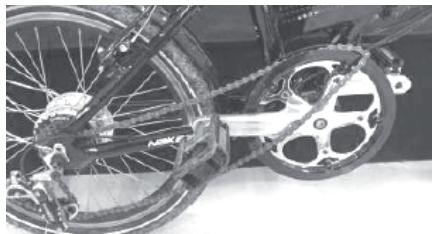

1 - Remettre la roue sur le vélo. Pour cela, tourner l'axe de la roue de façon à ce que le méplat de l'axe rentre dans les pattes du cadre. 2 - Visser les boulons de roue (clé de 18 - couple de serrage : 30Nm). 3 - Reconnecter le câble moteur avec le câble d'alimentation.

ATTENTION - Pour effectuer correctement cette connexion,

il faut aligner les 2 flèches générées sur chaque fiche afin de ne pas les endommager.

ASTUCE:

Pour un changement facile et rapide de chambre à air après une crevaison, vous pouvez opter pour une chambre à air linéaire.

La chambre à air linéaire - c'est-à-dire non circulaire - offre l'avantage de pouvoir être installée le long de la jante sans nécessiter le démontage de la roue (seulement une tringle du pneu).

CHARGE de la batterie - VAE

La batterie de votre VAE est une batterie lithium-ion. Notre batterie est équipée d'une carte électronique appelée BMS qui gère la sécurité de votre batterie et la protège par exemple des surcharges et des surtempératures.

Charge de la batterie :

Le temps de charge dépend de la capacité de votre batterie et du type de chargeur utilisé. Chargez complètement la batterie avant le premier trajet. Les batteries lithium-ion ont peu d'effet mémoire donc vous pouvez la charger sans attendre qu'elle soit complètement déchargée.

• Charger la batterie dans un endroit sec à l’intérieur avec une température ambiantecomprise entre 0°C et 20°C.
• Charger la batterie à l'écart de tous matériaux inflammables. Utiliser uniquement le chargeur d'origine livré avec le vélo.
• Ne pas recharger la batterie tout de suite après l'utilisation du vélo.
• Brancher le connecteur du chargeur dans la prise de la batterie.
• Brancher la prise secteur dans une prise de courant.
• Le témoin du chargeur est rouge pendant la charge.
• Dès que le témoin devient vert, le chargement est terminé.
• Ne pas positionner le chargeur sur la batterie pendant la charge.
• Retirer la prise secteur de la prise de courant.
• Retirer le connecteur de la prise de la batterie.

DANGER - DANGER de mort dû à un choc électrique

• Ne pas faire fonctionner le chargeur à des températures supérieures à 50°C, à une humidité relative de l'air supérieure à 80%. Ne charger la batterie que dans des espaces secs. Une humidité trop élevée peut entraîner un mauvais fonctionnement électrique.
• Aucun objet métallique ne doit toucher les contacts ou la prise de la batterie. Éviter la saleté et le contact avec des substances et produits de nettoyage chimiques.
• Ne pas couvrir le chargeur.
• Ne pas charger en plein soleil.

Ne pas charger la batterie à des températures inférieures à 0°C.

Attention :

• La batterie doit toujours être chargée dans un endroit ventilé
• La batterie doit être propre et sèche avant d'être chargée
• Pour débrancher, commencer par la prise secteur, puis la batterie.
• Ne pas utiliser la batterie si elle émet une odeur inhabituelle ou chauffe anormalement.
• Ne pas démonter le chargeur ni la batterie (perte de la garantie).

Pour une durée de vie prolongée de la batterie :

La batterie est une batterie lithium-ion de dernière génération. Ces batteries ont peu d'effet mémoire.

Avantage : la batterie n'a plus besoin d'être complètement déchargée avant d'être rechargée pour conserver sa capacité maximale. La décharge profonde ou le stockage à vide sont préjudiciables à la batterie. Comme toutes les batteries, nos batteries vieillissent. C'est-à-dire qu'au fur et à mesure du temps, l'autonomie de la batterie diminue et n'est plus la même que celle d'une batterie neuve.

Pour optimiser le vieillissement il faut respecter les règles de stockage ci-dessous. Aussi, une utilisation modérée des niveaux d'assistance élevées optimise le vieillissement de la batterie.

• Stocker la batterie avec un état de charge entre 30% et 60% (vérifier l'état de charge tous les 2 mois).
• Stocker la batterie dans un endroit sec et ventilé. Utiliser votre vélo à une température maximale de 40°C
• La température de la batterie ne doit jamais être supérieure à 60°C.
• Stocker votre batterie entre 0°C et 20°C (Votre batterie vieillira prématurément si elle est stockée à plus de 30°C ).

En aucun cas la batterie ne doit être exposée au gel.

Un stockage prolongé à -10°C peut réduire significativement les performances de la batterie.

La température du lieu de stockage ne doit pas dépasser 50°C pour éviter d'augmenter le risque d'incendie.

• Charger la batterie jusqu'à ce que le témoin vert s'allume.
• Ne jamais décharger complètement la batterie au risque de l'endommager.

Ne jamais stocker une batterie déchargée, mais la recharger immédiatement. Ceci serait préjudiciable aux performances de la batterie et réduirait sa durée de vie.

• Lorsque le vélo est arrêté - même pour de courtes pauses - ou lorsque la batterie est déchargée en cours de déplacement : toujours arrêtez le moteur (sur le panneau de contrôle au guidon), sinon la batterie se déchargera profondément et les dommages seront irréparables.
• La batterie ne doit jamais être ouverte (perte de la garantie)

Mise au rebut, recyclage

Ne pas jeter la batterie ou le chargeur dans la nature ou avec vos ordures ménagères.

Ramenez-les chez votre revendeur ou dans un point de collecte spécialisé en recyclage. Vous contribuerez par ce geste à la protection de l'environnement.

Pour une optimisation de l'autonomie du VAE :

L'autonomie d'un VAE dépend de plusieurs facteurs comme : le type de motorisation, le poids total, la pression et la largeur des pneus, la surface sur laquelle on roule, la fréquence des arrêts et des démarrages, la puissance du cycliste, la cadence de pédalage, le niveau d'assistance, la pente, le vent, la température extérieure, l'état du vélo, la vitesse...

Voici quelques astuces pour optimiser votre autonomie :

• Avoir une cadence de pédalage supérieure à 50 tours de manivelle par minute (sur les motorisations équipées d'un capteur de force uniquement).
• Anticiper les freinages pour limiter les phases de ré-accelération. Utiliser la bonne vitesse de votre transmission.
• Vérifier régulièrement la pression de vos pneus et l'état de votre vélo.

Attention :

Comme tout composant mécanique, une bicyclette subit des contraintes élevées et s'use. Si la durée de vie prévue pour un composant a été dépassée, celui-ci peut se rompre à tout instant et entraîner des blessures pour le cycliste. Les fissures, craquelures et décolorations indiquent que le composant a dépassé sa durée de vie et doit être remplacé.

Retirer systématiquement la batterie avant la maintenance du VAE.

• Pièces de rechange et accessoires :
• Si vous devez remplacer certaines pièces électriques, nous conseillons d'utiliser les pièces d'origine e par des pièces plus récentes.
• Assurez-vous auprès d'un technicien agréé de la compatibilité des accessoires à assembler.
• Nettoyage et lubrification (1 fois par mois et après chaque lavage et séchage):

Ne jamais utiliser de nettoyeur à haute pression, de jet d'eau, ni de détergent sur les pièces électriques.

• Retirez votre batterie avant le nettoyage à l'eau. Bien sécher votre vélo avant de remettre votre batterie.

Nettoyer

À l'eau savonneuse avec une éponge l'ensemble du vélo.

Ouverture

Avec de l'eau sous pression

Lubrification :

Ensemble de transmission, chaîne, dérailleur arrêté, pédalier et axe de roue.

Les éléments de suspension.

- Contrôler régulièrement :

• L'état des câbles électriques ainsi que les connecteurs.
• L'état de charge de votre batterie (tous les 2 mois) en cas de non utilisation.
• Au besoin, nettoyer les connecteurs avec du nettoyant contact.

Important :

Ne pas confondre entretien et garantie.

Les révisions d'entretien et de réglages ne sont pas incluses dans la garantie.

Conserver votre facture ou ticket de caisse avec date d'achat (seul document qui valide la garantie).

DUREE De la garantie:

• Vélo garanti 2 ans, hors pièces d'usure
• Cadre rigide (acier et aluminium) garantì à vie.
• Moteur, batterie, contrôleur, afficheur, garantis 2 ans, dans les conditions normales d'utilisation décrites dans ce manuel.

Ces conditions de garantie ne sont pas applicables aux loueurs, aux utilisations professionnelles et en compétition (Merci de vous rapprocher de votre revendeur pour les conditions de garanties spécifiques aux loueurs et aux professionnels).

Mode d'application :

• La garantie prend effet à compter de la date d'achat par le client. Elle n'est accordée que pour un usage normal de la bicyclette.
• Pour toute demande de garantie, l'utilisateur doit fournir la facture avec la date d'achat.
• L'acheteur ne peut prétendre à une résiliation de la vente, à un remplacement par un vélo neuf ou à une diminution du prix si le vendeur est en mesure de réparer le vice constaté.
• La réparation d'une pièce ne prolonge pas la durée de la garantie.
• Voitre vello n'est pas conçu pour être utilisé :

-dans les sables -dans l'eau (moteur, batterie, contrôleur et afficheur) - en milieu salin (sur la plage) - Voitre vello n'est pas conçu pour être stocké de manière prolongée à l'extérieur (maximum 12 h). Il doit être stocké dans un local sec et tempéré (hors gel) à l'écart de produits corrosifs : milieu marin (ex : pont de bateau), désherbant, acides, solvant.

Limitation générale de la garantie :

• La garantie ne s'applique qu'au premier propriétaire et n'est pas transmissible à la revente.
• La garantie ne s'applique pas si les instructions d'utilisation, d'entretien, ainsi que toutes les autres instructions du manuel d'utilisation n'ont pas été respectées. Ainsi, la garantie ne s'applique que pour un usage dans les conditions normales d'utilisation (hors location ou tout autre usage professionnel) et

ne couvre pas les dommages résultant d'une mauvaise utilisation (utilisation à deux personnes en même temps, surcharge, sauts...), du non-respect des précautions d'emploi ou d'un accident.

• La garantie ne couvre pas les dommages de pièces représentant des traces de chocs visibles, dus à une cause étrangère à la qualité de la bicyclette (accident, chic, chute,...).
• La garantie ne couvre pas les dommages occasionnés par des réparations effectuées par un technicien non agréé ou résultat d'un mauvais entretien.
• La garantie ne s'applique pas si des modifications ont été effectuées sur la bicyclette par l'utilisateur ou par des techniciens non agréés. La modification d'un composant du vélo (cadre et/ou pièce, y compris la peinture) peut entraîner des blessures graves.

Limitation de la garantie des CADRES

Les couleurs des cadres ne sont pas garanties au-delà de 6 mois à partir de la date d'achat du vélo.

Limitation de la garantie des batteries

Les batteries ne sont pas prises en garantie si :

• La batterie est décolorée
• Il manque les clés sur les batteries à barillet
• Le boîtier de la batterie est détérioré
• La batterie est ouverte
• Il y a des traces d'ouverture de la batterie (peinture rouge absente des têtes de vis, autocollant garantie déterioré).

Première VISITE

• Contrôle freinage
• Contrôle transmission.
• Contrôle système électrique..
• Contrôle couple de serrage...
• Pièces changées :

Cachet, signature

Deuxième VISITE

• Contrôle freinage
• Contrôle transmission............
• Contrôle système électrique.
• Contrôle couple de serrage...
• Pièces changées :

Cachet, signature

Troisième VISITE

• Contrôle freinage
• Contrôle transmission
• Contrôle système électrique..
• Contrôle couple de serrage...
• Pièces changées :

Cachet, signature

Certificat de garantie

Date d'achat :

Vignette code barre collée à la fabrication

Cachet du revendeur :

Numéro de cadre à relever :

Ce numéro est gravé sur la boite du pédalier

Numéro de clé de l'antivol :

(en cas de perte, prise en charge SAV)

Numéro de clé de la batterie :

(en cas de perte, prise en charge SAV)

NOM :

ADRESSE :

CODE POSTAL :

VILLE :
