Type de produit	Switch Ethernet non manageable avec PoE (Power over Ethernet)
Nombre de ports	5 ports Gigabit Ethernet 10/100/1000 Mbps
Alimentation électrique	Alimentation externe, compatible avec PoE (802.3af)
Dimensions approximatives	15.24 x 10.16 x 2.54 cm
Poids	0.68 kg
Compatibilités	Compatible avec tous les appareils Ethernet, y compris les ordinateurs, imprimantes et caméras IP
Fonctions principales	Alimentation des appareils via PoE, gestion automatique de la vitesse, détection de boucle
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales	Idéal pour les petites entreprises et les bureaux à domicile, installation plug-and-play

FOIRE AUX QUESTIONS - GS105PE-10000S NETGEAR

Comment réinitialiser le switch NETGEAR GS105PE-10000S aux paramètres d'usine ?

Pour réinitialiser le switch, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants LED clignotent, puis relâchez-le. Le switch redémarrera avec les paramètres d'usine.

Pourquoi les voyants LED ne s'allument-ils pas ?

Vérifiez que le switch est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation.

Comment savoir si le switch fonctionne correctement ?

Les voyants LED doivent s'allumer en vert pour indiquer que le switch fonctionne correctement. Un voyant orange ou éteint peut indiquer un problème de connexion ou d'alimentation.

Comment configurer le switch pour la première fois ?

Le NETGEAR GS105PE-10000S est un switch plug-and-play, ce qui signifie qu'il n'y a pas besoin de configuration initiale. Connectez simplement les appareils aux ports et l'appareil détectera automatiquement les connexions.

Le switch ne reconnaît pas certains appareils. Que faire ?

Vérifiez que les câbles Ethernet utilisés sont en bon état et compatibles (au moins Cat 5e). Essayez de connecter les appareils à différents ports du switch pour identifier un éventuel port défectueux.

Comment mettre à jour le firmware du NETGEAR GS105PE-10000S ?

Ce modèle ne nécessite pas de mise à jour de firmware, car il s'agit d'un switch non manageable. Toutes les fonctionnalités sont intégrées et il fonctionne avec la configuration par défaut.

Le switch chauffe-t-il pendant son utilisation ?

Un léger échauffement est normal lors de l'utilisation. Assurez-vous que le switch est placé dans un endroit bien ventilé. Si le switch devient excessivement chaud, vérifiez les connexions et l'alimentation.

Puis-je utiliser ce switch pour alimenter des appareils via PoE ?

Oui, le NETGEAR GS105PE-10000S prend en charge l'alimentation par Ethernet (PoE) pour certains appareils compatibles. Assurez-vous que la consommation d'énergie des appareils ne dépasse pas la capacité totale du switch.

MODE D'EMPLOI GS105PE-10000S NETGEAR

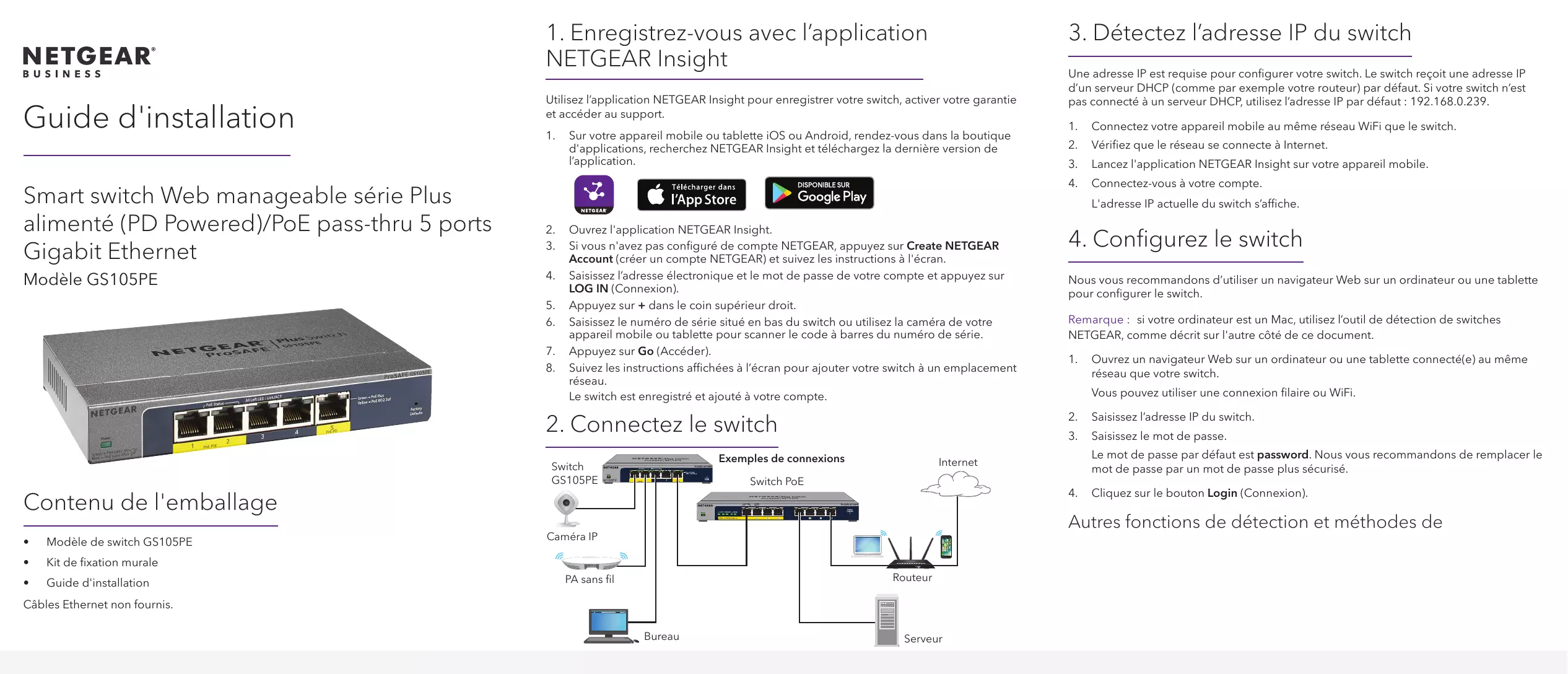

Guide d'installation

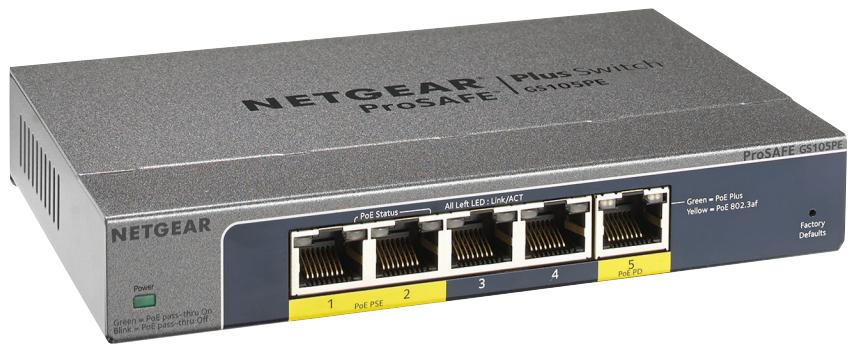

Smart switch Web manageable série Plus alimenté (PD Powered)/PoE pass-thru 5 ports Gigabit Ethernet

Modèle GS105PE

Contenu de l'emballage

• Modèle de switch GS105PE Kit de fixation murale
• Guide d'installation

Cables Ethernet non fournis.

1. Enregistrez-vous avec l'application netgear insight

Utilisez l'application NETGEAR Insight pour enregistrer votre switch, activer votre garantie et accéder au support.

1. Sur votre appareil mobile ou tablette iOS ou Android, rendez-vous dans la boutique d'applications, recherchez NETGEAR Insight et téléchargez la dernière version de l'application.

Télécharger dans l'App Store

1. Ouvrez l'application NETGEAR Insight.
2. Si vous n'avez pas configuré de compte NETGEAR, appuyez sur Create NETGEAR Account (créer un compte NETGEAR) et suivez les instructions à l'écran.
3. Saisissez l'adresse électronique et le mot de passe de votre compte et appuyez sur LOG IN (Connexion).
4. Appuyez sur + dans le coin supérieur droit.
5. Saisissez le numéro de série situé en bas du switch ou utilisez la caméra de votre appareil mobile ou tablette pour scanner le code à barres du numéro de série.
6. Appuyez sur Go (Accéder).
7. Suivez les instructions affichées à l'écran pour ajouter votre switch à un emplacement réseau.

Le switch est enregistré et ajouté à votre compte.

3. Détectez l'adresse IP du switch

Une adresse IP est requise pour configurer votre switch. Le switch reçoit une adresse IP d'un serveur DHCP (comme par exemple votre routeur) par défaut. Si votre switch n'est pas connecté à un serveur DHCP, utilisez l'adresse IP par défaut : 192.168.0.239.

1. Connectez votre appareil mobile au même réseau WiFi que le switch.
2. Vérifiez que le réseau se connecte à Internet.
3. Lancez l'application NETGEAR Insight sur votre appareil mobile.
4. Connectez-vous à votre compte.

L'adresse IP actuelle du switch s'affiche.

4. Configurez le switch

Nous vous recommandons d'utiliser un navigateur Web sur un ordinateur ou une tablette pour configurer le switch.

Remarque: si votre ordinateur est un Mac, utilisez l'outil de détection de switches NETGEAR, comme décrit sur l'autre côté de ce document.

1. Saisissez l'adresse IP du switch.
2. Saisissez le mot de passe.
3. s pouvez utiliser une connexion filaire ou WiFi. Le mot de passe par défaut est password. Nous vous recommandons de remplacer le mot de passe par un mot de passe plus sécurisé.
4. Cliquez sur le bouton Login (Connexion).

Configuration

L'outil de détection de switches NETGEAR et de l'utilitaire ProSAFE Plus vous permettent également de détecter l'adresse IP et de configurer le switch.

• Outil de détection de switches NETGEAR. Vous pouvez utiliser un Mac ou un ordinateur Windows 64 bits situé sur le même réseau que le switch. Vous pouvez utiliser une connexion filaire ou WiFi. Lorsque vous détectez le switch, cet outil permet d'accéder à l'interface de navigateur pour configurer le switch. Pour télécharger l'outil de détection de switch NETGEAR, consultez le site www.netgear.com/support/product/netgear-switch-discovery-tool.aspx. Utilitaire ProSAFE Plus. Pour télécharger le dernier utilitaire et le manuel de l'utilisateur, visitez www.netgear.com/support/product/PCU.

Si vous ne pouvez pas détecter ou configurer le switch, vous devrez peut-être désactiver le firewall, la sécurité Internet ou les programmes antivirus. Veillez à réactiver ces services de sécurité après avoir détecté et configuré le switch.

Ce switch prend en charge l'intercommunication PoE. Si la tension d'entrée pour le port 5 est inférieure à 45V CC, l'intercommunication PoE est désactivée.

Voyant	Couleur et activités
Alimentation	• Vert continu. L'intercommunication PoE est activée. • Vert clignotant. L'intercommunication PoE est désactivée
Voyant du port gauche	• Vert continu. Connexion à 1 000 Mbit/s. • Vert clignotant. Activité de la connexion 1000 Mbit/s. • Jaune continu. Connexion de 10/100 Mbit/s. • Jaune clignotant. Activité de 10/100 Mbit/s.
Voyant du port droit PD PoE port 5	• Vert continu. Alimenté par PSE conformément à la norme 802.3at • Jaune continu. Alimenté par PSE.
Voyant du port droit Ports PSE PoE 1 et 2	• Vert continu. Alimentation. • Vert clignotant. Défaillance du PoE. • Eteint. Aucune alimentation PoE. PD non détecté.

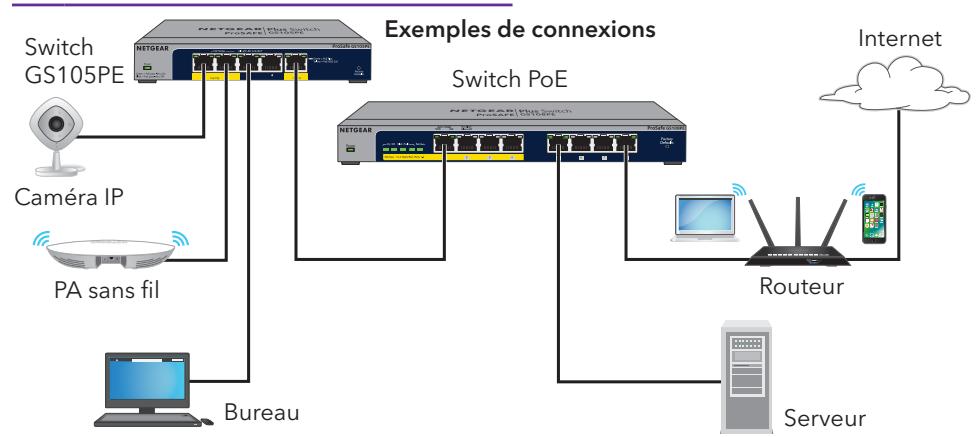

Le switch GS105PE doit recevoir l'alimentation via son port PD à partir d'un switch PoE. Le switch GS105PE peut alors transférer une partie de cette puissance au port PSE 1 et au port PSE 2. En fonction de l'alimentation fournie au port PD, jusqu'à 20 W de PoE peuvent être fournis pour les ports PSE (en supposant que l'appareil d'approvisionnement PoE est IEEE 802.3at).

Le port PSE 1 a la priorité la plus élevée. Le switch GS105PE alimente le port PSE 2 en fonction de la puissance réelle restante et de la classe PoE rapportée de l'appareil connecté au port 2. Par exemple, vous pouvez alimenter deux appareils PoE de classe 0 ou 3 si l'appareil sur le port PSE 1 consomme moins de 4,5 W.

Classe d'appareil	Alimentation fournie	Alimentation allouée
0	0,44-12,95 W	15,4 W
1	0,44-3,84 W	4,0 W
2	3,84-6,49 W	7,0 W
3	6,49-12,95 W	15,4 W

Assistance

Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur https://www.netgear.com/support/ pour enregistrer votre produit, obtenir de l'aide, accéder aux téléchargements et aux manuels de l'utilisateur les plus récents, et rejoindre notre communauté. Nous vous recommandons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Pour les informations à propos de la conformité réglementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur https://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

N'utilisez pas ce périphérique à l'extérieur. Si vous connectez des câbles ou des appareils situés à l'extérieur à cet appareil, consultez https://kb.netgear.com/000057103 pour des informations sur la sécurité et la garantie.
