Type d'appareil	Gril par contact
Nombre de brûleurs	3 brûleurs
Présence de couvercle	Oui
Alimentation	Gaz butane ou propane
Pression gaz	Butane 28 mbar / Propane 37 mbar
Dimensions (L x l x H)	610 x 370 x 750 mm
Type de gaz compatible	Butane, Propane
Classe d'appareil	Catégorie 13 - Classe 1
Fabrication	France
Usage	Barbecue / Plancha
Montage	Sur chariot
Fonctionnement	Par contact direct
Matériau de la plaque	Non précisé
Type de brûleurs	Brûleurs gaz
Garantie	Non précisé
Notice incluse	Oui, notice d'emploi et d'entretien

FOIRE AUX QUESTIONS - BAP3209C28 LEMARQUIER

Comment assembler le Marquier BAP3209C28 ?

Veuillez suivre les instructions incluses dans le manuel d'assemblage. Assurez-vous d'avoir tous les outils nécessaires et de travailler sur une surface plane.

Quels sont les matériaux utilisés dans le Marquier BAP3209C28 ?

Le Marquier BAP3209C28 est fabriqué en bois de haute qualité, avec des finitions en peinture écologique.

Comment nettoyer le Marquier BAP3209C28 ?

Utilisez un chiffon doux et humide pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Est-ce que le Marquier BAP3209C28 est résistant aux intempéries ?

Oui, le Marquier BAP3209C28 est conçu pour résister aux intempéries, mais il est recommandé de le protéger lors de conditions climatiques extrêmes.

Où puis-je trouver les pièces de rechange pour le Marquier BAP3209C28 ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez des détaillants spécialisés.

Quelle est la garantie du Marquier BAP3209C28 ?

Le Marquier BAP3209C28 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Consultez le manuel pour plus de détails.

Comment puis-je retourner le Marquier BAP3209C28 si je ne suis pas satisfait ?

Pour retourner le produit, contactez le service client du vendeur dans les 30 jours suivant l'achat pour obtenir des instructions sur le retour.

Comment puis-je m'assurer que le Marquier BAP3209C28 est sécurisé lors de son utilisation ?

Vérifiez que toutes les fixations sont serrées et que le produit est installé sur une surface stable. Suivez les recommandations de sécurité dans le manuel.

MODE D'EMPLOI BAP3209C28 LEMARQUIER

Tous les GRILLOIRS PAR CONTACTS sont réglés en usine au gaz butane 28 mbar (G 30) et au gaz propane 37 mbar (G 31). Veillez à utiliser un détendeur à sécurité (à réarmement) conformément aux exigences du pays de destination de l'appareil, ainsi qu'un tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) comme indiqué au paragraphe "Raccordement".

Les GRILLOIRS PAR CONTACTS, du fait de leur catégorie, peuvent fonctionner indifféremment au butane 28 mbar ou au propane 37 mbar sans réglage. Il est cependant nécessaire de vérifier que le détendeur à sécurité est bien un détendeur approprié à la nature du gaz.

Bouteille non fournie.

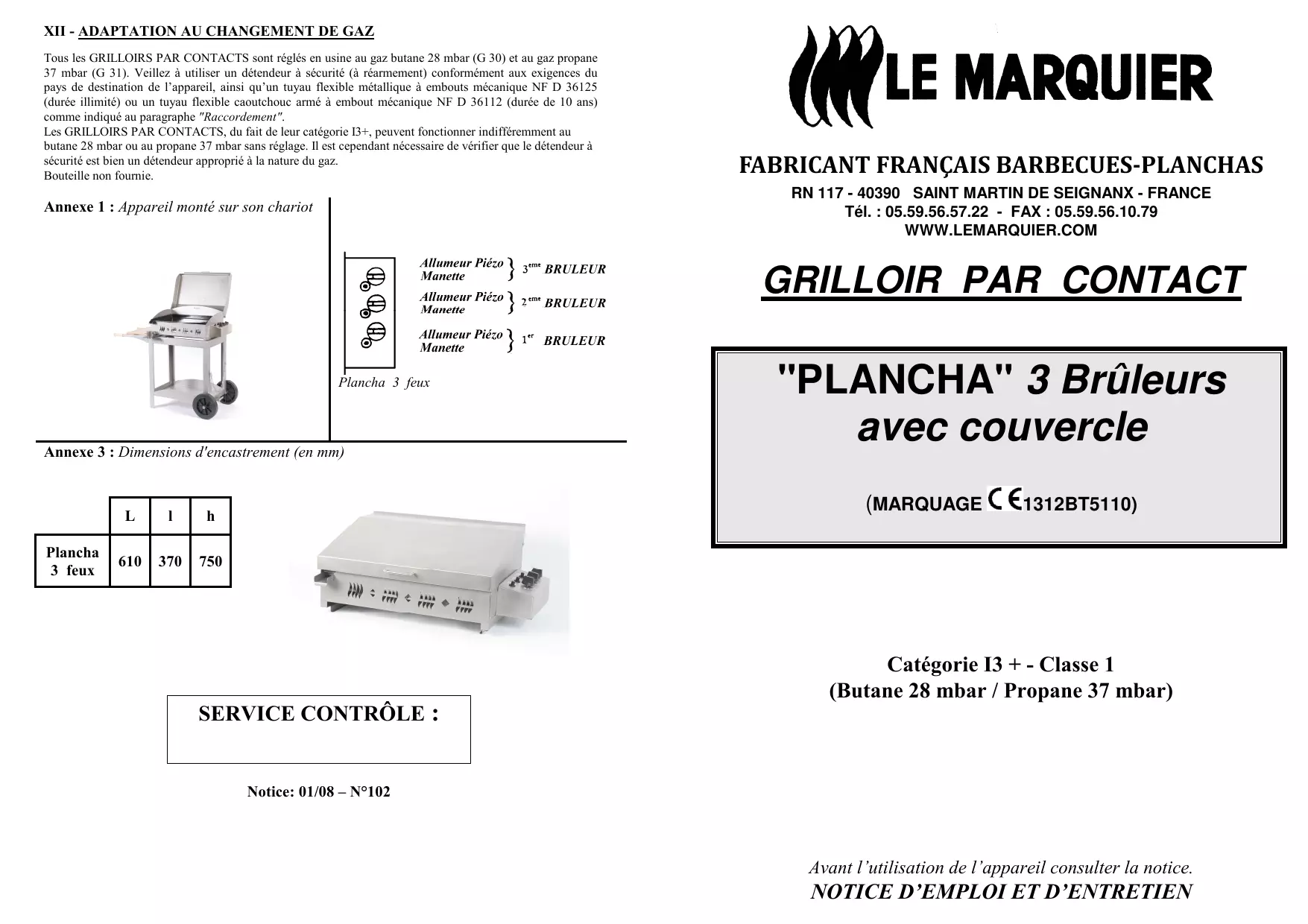

Annexe 1: Appareil monté sur son chariot

Allumeur Piezo Manette 3e brûleur

Allumeur Piezo Manette 2e Bruleur

Allumeur Piezo Manette 1er BRULEUR

Plancha 3ieux

Notice: 01/08 - N°102

Fabricant français barbecues-planhas

RN 117 - 40390 SAINT MARTIN DE SEIGNANX - FRANCE

Tél. : [phone] - FAX : [phone]

WWW.LEMARQUIER.COM

Plancha 3 brûleurs avec couvercle

(MARQUAGE CE1312BT5110)

Catégorie I3 + - Classe 1

(Butane 28 mbar / Propane 37 mbar)

I - presentation du grilloir par contact "plancha"

Vous venez d'acquérir le grilloir par contact "Le Marquier".

Le grilloir par contact est le Gril idéal pour terrasse, jardin, liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses (sans graisse) : poissons ; crustacés ; viandes ; volailles ; gibiers ;...

Chaque brûleur est commandé par un robinet surmonté d'une manette permettant le réglage de la puissance.

II - Conditions reglementaires d'installation et d'entretien

Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur dans le pays pour lequel il a été installé.

ATTENTION: des parties accessibles peuvent être très chaudes. Éloigner les jeunes enfants.

• Appareil à utiliser uniquement à l'extérieur des locaux.
• Ne pas déplacer l'appareil lors de son fonctionnement.
• Fermer le robinet du récipient de gaz après usage.
• Toute modification de l'appareil peut se révéler dangereuse.
• Avant tout nettoyage, attendre que l'appareil soit froid.
• Ne pas utiliser de détendeur régable.
• Vous devez impérativement poser votre bouteille à gaz sur les supports prévus à cet effet pour une utilisation sur son chariot (voir annexe 1).
• Nous préconisons les bouteilles de 6 et 13Kg butane ou propane du commerce, en utilisant le bon détendeur à sécurité.
• Attention: l'utilisation d'une bouteille de propane à l'intérieur des bâtiments est interdite.
• Les parties protégées par le fabricant ne doivent pas être manipulées par l'utilisateur.
• Utiliser des gants protecteurs lors de manœuvres des éléments particulièrement chauds

III - Pour votre sécurité

N'entreposez pas et n'utilisez pas d'essence ou autres liquides ou vapeurs inflammables à proximité de l'appareil. En cas d'odeur de gaz, fermez le robinet de la bouteille de gaz.

IV - LIEU d'utilisation

Cet appareil doit être utilisé en plein air, uniquement sur son chariot ou sur support kit pierres refractaires. Aucun matériel ne doit se trouver autour de l'appareil.

V - bouteille à gaz - raccordement

Le plancha doit être raccordé à une source de gaz à partir du raccord situé sur le côté de l'appareil près des manettes de commande et la bouteille positionnée sur les crochets et maintenue par la chaînette.

Pour gaz butane: Utiliser un détendeur fixe normalisé 28 mbar.

Pour le gaz propane: Utiliser un détendeur fixe normalisé 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (butane ou propane) s'effectue par tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 2 mètres. Le tuyau flexible métallique ou flexible caoutchouc doit être visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

L'étanchéité au niveau du raccord doit être vérifiée à l'aide d'une solution moussante après ouverture de la bouteille.

L'absence totale de bulles sur le raccord indique une bonne étanchéité.

DANGER: Ne jamais désserter une flamme pour vérification de l'étanchéité.

Lors d'un changement de bouteille, effectuer cette manipulation loin de toutes flammes.

En cas de fuite de gaz, l'alimentation en gaz de l'appareil doit être coupée par le robinet de la bouteille.

VI - Avant la mise en MARCHE

S'assurer : - Qu'il n'y a pas de fuites - Que le tuyau flexible métallique ou flexible caoutchouc ne soit pas en contact avec des parties de l'appareil pouvant être chaudes.

VII - Allumage du grilloir par contact "plancha

• Chaque brûleur est commandé par un robinet avec manette de manœuvre et d'un allumeur piezo (voir annexe 2). La manette de manœuvre comporte une forme en rond qui sert à indiquer l'état du robinet.

a) Ouvrir la bouteille de butane ou propane, appuyer sur le bouton de réarmement du détendeur fixe. b) Notre appareil est doté d'un robinet à verrouillage en position fermé (point de repère clairement signalé par une flèche dirigée vers le bas) assurant une parfaite sécurité. c) Appuyer sur la manette et faites-la tourner vers le symbole rond. Puis actionner l'allumeur piezo, un déclic se produit et l'étincelle provoque l'allumage du brûleur. d) Régler ensuite à volonté la longueur de la flamme en tournant progressivement vers les symboles ronds. Pour l'extinction, ramener la manette vers la droite sur le symbole de fermeture (flèche pointe en bas).

VIII - Utilisation

REMARQUE: Lors de la première utilisation, il est conseillé de faire fonctionner votre plancha à vide pendant 10 minutes. Il est possible durant quelques instants qu'une légère odeur se dégage de votre appareil.

• Régler l'inclinaison de la plaque grâce aux 2 vis se trouvant sous la plaque sur la barre horizontale du fond.
• Avant toute cuisson, préchauffer l'appareil environ 10 minutes sur la position plein début (grande flamme).
• Aucun matériel combustible ne doit être situé dans un rayon de 0,50m environ autour de votre appareil. En cas d'une utilisation sans chariot, celui-ci devra être placé sur des matériaux réfractaires (voir annexe 3). La longueur du tuyau couple normalisé NF ne doit pas dépasser 1,50m.
• Pour toute utilisation, le chariot devra être posé sur un sol parfaitement horizontal.
• Vous pouvez recueillir les jus de la cuisson de vos aliments en positionnant un pot au-dessous de la gouttière prévue à cet effet.
• Le couvercle sert à maintenir les aliments au chaud une fois cuits avec le gaz coupé, et à fermer la plancha pour une meilleure esthétique une fois le repas terminé.
• Vous pouvez régler l'inclinaison de la plaque grâce aux 2 grosses vis situées sur la barre latérale sous la plaque.

Nettoyage et entretien

Pour nettoyer toute plaque, laisser-la sur le châssis de la plancha. Faites tiédir la plaque, frottez-la avec une boule de laine d'inox (comme pour les fonds de casseroles) préalablement trempée dans de l'eau, renouvelez l'opération jusqu'à ce que la plaque soit impeccable, puis essuyez-la toujours très soigneusement.

Lorsque vous ne vous servez plus de votre grilleir par contact, rangez-le dans un endroit sec ou recouvre-ile afin d'empêcher les poussières et l'humidité de se déposer sur les brûleurs. IL NE DOIT EN AUCUN CAS ETRE STOCKE AUX INTEMPERIES SOUS PEINE d'OXYDATION.

Vérifier régulièrement le bon état du tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans). Vérifier la date d'utilisation d'un tuyau flexible en caoutchouc armé qui a une durée de vie de 10 ans).

Ne pas tordre le tuyau flexible gaz et le tenir éloigné de toutes parties pouvant être chaudes. Il nécessite un minimum de précautions et d'entretien pour remplir convenablement son rôle.

Chaque appareil est contrôlé à tous les stades de fabrication.

Dans le cas où des anomalies seraient relevées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scrupuleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de cette bouteille à gaz.

Un non-respect des règles d'utilisation peut entraîner une dépréciation de votre appareil.

Xi-caractéristiques

INJECTEURS ET DEBITS
Appareils		Puisance nominale (En W)	Débit réduit Max. (En W)	Butane 28 mbar (G30) Propane 37 mbar (G31)			€1312
				Rep. injecteur	Débit en g/h	Débit Max. g/h
Plancha 3 Brûleurs (5,25 kW)	1er brûleur	1750	1300	70	127	382	5110
	2eme brûleur	1750	1300	70	127
	3eme brûleur	1750	1300	70	127
