Marque	NETGEAR
Modèle	GS305P-100PES
Type de produit	Switch non manageable avec PoE+
Nombre de ports	5 ports Ethernet Gigabit (ports 1 à 4 avec PoE+)
Alimentation PoE	Jusqu'à 30 W par port, budget total 63 W
Alimentation électrique	Adaptateur secteur externe fourni
Dimensions (approx.)	158 x 101 x 30 mm
Poids (approx.)	0,5 kg
Montage	Sur bureau ou mural (kit de fixation inclus)
Voyants LED	Alimentation, liaison/activité par port, PoE par port, PoE Max
Gestion	Non manageable (plug-and-play)
Fonctions principales	Alimentation PoE+ pour périphériques réseau, commutation Gigabit, détection automatique des classes PoE
Environnement d'utilisation	Intérieur uniquement
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Ne pas utiliser à l'extérieur ; protéger contre les surtensions si connexion extérieure
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; contacter le support NETGEAR
Informations réglementaires	Déclaration de conformité UE disponible sur netgear.com/about/regulatory
Garantie	Consulter le document de conformité légale fourni

FOIRE AUX QUESTIONS - GS305P-100PES NETGEAR

Comment enregistrer mon switch NETGEAR GS305P-100PES ?

Téléchargez l'application NETGEAR Insight depuis l'App Store ou Google Play. Créez un compte NETGEAR, puis appuyez sur le menu et sélectionnez REGISTER ANY NETGEAR DEVICE. Scannez le code-barres du numéro de série situé sous le switch, ou saisissez-le manuellement. Le switch est alors ajouté à votre compte.

Quel est le budget PoE total du switch ?

Le budget PoE total est de 63 W pour le modèle GS305Pv2 et de 83 W pour le GS305PP. Ce budget est partagé entre les ports 1 à 4, avec une priorité croissante du port 1 au port 4.

Comment monter le switch au mur ?

Utilisez le kit de fixation murale fourni. Repérez les deux trous de montage sous le switch, marquez et percez deux trous dans le mur espacés de 38,9 mm de centre à centre. Insérez les chevilles et vissez en laissant environ 4 mm de saillie. Accrochez ensuite le switch par les trous.

Que signifient les voyants LED sur le switch ?

Le voyant Power indique l'alimentation. Sur les ports 1 à 5, le voyant de gauche indique la liaison (vert pour 1000 Mbit/s, orange pour 100/10 Mbit/s, clignotant pour activité). Sur les ports 1 à 4, le voyant de droite indique le PoE (vert si PoE utilisé, orange si défaut). Le voyant PoE Max est éteint si plus de 7 W sont disponibles, allumé si moins de 7 W, et clignotant si le seuil a été dépassé.

Que faire si le voyant PoE Max est orange ?

Cela signifie qu'il reste moins de 7 W de budget PoE. Déconnectez un ou plusieurs appareils PoE, en commençant par ceux sur les ports les plus élevés (port 4 en premier), pour réduire la consommation et retrouver une marge suffisante.

Pourquoi le voyant PoE d'un port est-il orange au lieu de vert ?

Un voyant orange indique une défaillance PoE. Les causes possibles incluent un court-circuit, une demande de puissance excessive (plus de 15,4 W en PoE ou 30 W en PoE+), un courant dépassant la limite de classe, ou une tension hors plage. Vérifiez l'appareil alimenté et redémarrez-le, ou redémarrez le switch.

Puis-je utiliser le switch à l'extérieur ?

Non, ce switch est conçu pour une utilisation en intérieur uniquement. Si vous devez connecter un appareil extérieur, celui-ci doit être correctement relié à la terre et protégé contre les surtensions. Installez une protection contre les surtensions en ligne entre le switch et l'appareil extérieur.

Quel type de câble Ethernet recommandez-vous ?

NETGEAR recommande d'utiliser un câble de catégorie 5e (Cat 5e) ou supérieure pour les connexions Gigabit Ethernet.

Le switch est-il gérable ?

Non, le GS305P-100PES est un switch non manageable. Il fonctionne en plug-and-play sans configuration. Bien qu'il puisse être enregistré dans l'application NETGEAR Insight, il ne peut pas être configuré ni géré via cette application.

Comment obtenir de l'aide supplémentaire ?

Visitez netgear.com/support pour les derniers téléchargements et FAQ. Vous pouvez également consulter la communauté NETGEAR sur community.netgear.com pour des conseils d'autres utilisateurs.

MODE D'EMPLOI GS305P-100PES NETGEAR

Guide d'installation

• Modèle de switch GS305Pv2 ou GS305PP Adaptateur secteur CC Câble d'alimentation amovible (varie selon la région)
• Vis du kit de fixation murale
• Quatre pieds en caoutchouc
• Guide d'installation

Remarque : nous vous recommandons d'utiliser un câble de catégorie 5e (Cat 5e) ou supérieure pour les connexions Gigabit Ethernet.

1. Enregistrez-vous avec l'application netgear insight

1. Recherche NETGEAR Insight, puis téléchargez la dernière application.

Télécharger dans l'App Store

1. Configurez un compte NETGEAR si vous n'en avez pas.
2. Appuyez sur le menu en haut à gauche de l'écran.
3. Appuyez sur REGISTER ANY NETGEAR DEVICE (ENREGISTREZ TOUT APPAREIL).
4. Utilisez la caméra de votre appareil mobile pour scanner le code à barres du numéro de série ou saisissez le numéro de série situé en bas du switch.
5. Appuyez sur Go (Accéder).

Le switch est enregistré et ajouté à votre compte. Vous pouvez à présent voir le switch dans l'application NETGEAR Insight.

Remarque: ce switch étant un switch non manageable, vous ne pouvez pas le configurer ni le gérer dans NETGEAR Insight.

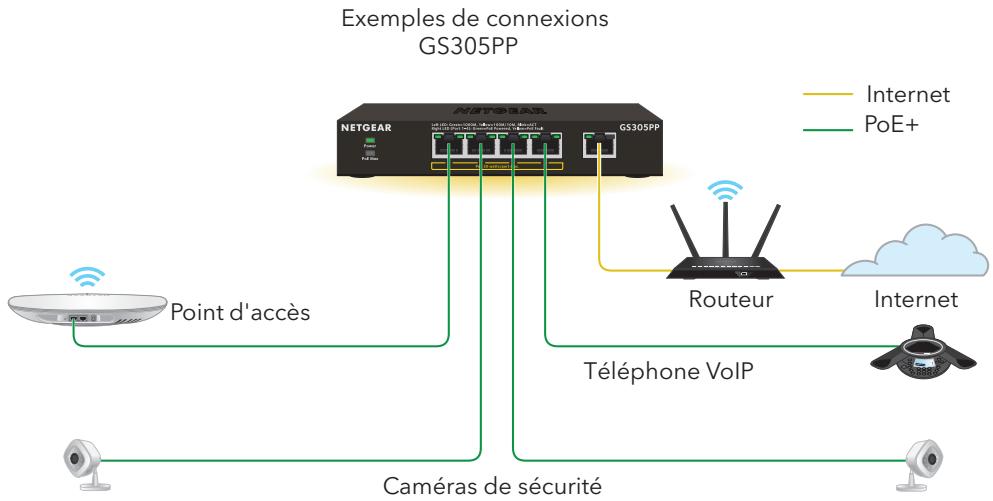

2. Connectez le switch

Ce switch est conçu pour une utilisation en intérieur uniquement. Si vous posez le connecter à un appareil situé à l'extérieur, l'appareil à l'extérieur doit être correctement relié à la terre et protégé contre les surtensions. Vous devez installer une protection contre les surtensions en ligne entre le switch et l'appareil à l'extérieur. Le non-respect de ces instructions peut endommager le switch.

Avant de connecter ce switch à des câbles ou périphériques d'extérieur, lisez l'article https://kb.netgear.com/000057103 pour obtenir des informations relatives à la sécurité et aux avertissements.

3. Observe les voyants

Lorsque vous connectez l'adaptateur secteur au switch et le branchez dans une prise électrique, les voyants indiquent l'état.

Les GS305Pv2 et GS305PP fournissent une alimentation PoE+ ou PoE sur les ports 1 à 4 jusqu'à 30W de PoE à chaque port, avec un bilan de puissance PoE de 83 W sur l'ensemble des ports PoE actifs.

Voyant	Description
Power (Alimentation)	Activé. Le switch est alimenté. Eteint. L'appareil n'est pas alimenté.
Ports 1-5 port de gauche	Activé. Liaison 1000 Mbit/s sur ce port. Activé. Liaison 100 Mbit/s ou 10 Mbit/s sur ce port. Clignotant. Activité 1000 Mbit/s sur ce port. Clignotant. Activité 100 Mbit/s ou 10 Mbit/s sur ce port. Eteint. Aucune connexion n'a été détectée sur ce port.
Ports 1-4 port de droite	Activé. PoE en cours d'utilisation. Activé. Défaillance du PoE. Eteint. Le PoE n'est pas en cours d'utilisation sur ce port.
PoE Max	Le voyageant PoE Max indique l'état du budget PoE sur le switch : Eteint. Suffisant. Plus de 7 W disponible en PoE. Activé. Moins de 7 W disponible en PoE. Clignotant. Au moins une fois au cours des deux dernières minutes, moins de 7 W d'alimentation PoE étaient disponibles.

Considérations relatives au poe

L'alimentation PoE et PoE+ fournie par le switch est traitée par priorité dans l'ordre croissant des ports (du port 1 au port 4), avec un budget de puissance total de 63 Watts pour le switch GS305Pv2 et de 83 W pour le switch GS305PP. Si les besoins en alimentation des appareils alimentés liés dépassent le budget d'alimentation total du switch, l'appareil alimenté ayant le numéro le plus élevé n'est plus alimenté pour que les appareils alimentés liés aux ports prioritaires (avec les numéros les moins élevés) soient pris en charge en premier.

Si un appareil alimenté est répertorié en tant qu'appareil alimenté 802.3at PoE, il ne nécessite pas forcément une alimentation maximale. De nombreux appareils alimentés nécessitant une alimentation moins importante, ce qui permet aux quatre ports PoE d'être actifs en même temps.

Vous pouvez ignorer la classe d'appareil détectée et indiquer l'allocation de puissance pour l'appareil connecté à chaque port. Le tableau suivant montre les gammes de puissance sans éléments ignorés et calculées avec la longueur maximale du câble de 100 mètres.

Classe d'appareil	Standard	Description de la classe	Puisance réservée par l'appareil	Puisance fournie à l'appareil
0	PoE et PoE+	Alimentation par défaut (complet)	15,4 W	0,44 W - 12,95 W
1	PoE et PoE+	Très BASSE consommation	4,0 W	0,44 W - 3,84 W
2	PoE et PoE+	Basse consommation	7,0 W	3,84 W - 6,49 W
3	PoE et PoE+	Consommation moyenne	15,4 W	6,49 W - 12,95 W
4	PoE+ uniquement	Consommation élevé	30,0 W	12,95 W - 25,5 W

Si un appareil reçoit une alimentation PoE insuffisante du switch, pensez à brancher un câble plus court.

Juillet 2020

201-26971-01

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement.

Dépannage du poe

Voici quelques conseils qui vous aident à corriger les problèmes de PoE qui peuvent survenir :

• Si le voyant PoE Max est jaune, déconnectez un ou plusieurs appareils PoE pour empêcher le dépassement d'abonnement PoE. Commencez par débrancher le périphérique à partir du port ayant le numéro de port le plus élevé.
• Pour chaque appareil alimenté connecté au switch, le voyant du port droit associé sur le switch s'allume en vert fixe. Si le voyant correspondant au bon port s'allume en orange, une défaillance de PoE s'est produite en raison de l'une des conditions répertoriées dans le tableau suivant.

Condition d'erreur poe

Un court-circuit lié au PoE s'est produit sur le port.

La demande en alimentation PoE de l'appareil alimenté dépasse le niveau maximum autorisé par le switch. Le niveau maximum est de 15,4 W pour une connexion PoE ou de 30 W pour une connexion PoE+.

Solution possible

Le problème vient plus probablement de l'appareil alimenté lié. Vérifiez l'état de l'appareil alimenté ou redémarrez-le en le déconnectant puis le reconnectant.

Le courant PoE sur le port dépasse la limite de classification de l'appareil alimenté.

La tension PoE du port est hors de la plage que le switch autorise.

Redémarrez le switch afin de voir si le problème se résout de lui-même.

Montage du switch sur un mur

Nous vous recommandons d'utiliser les vis de fixation fournies avec le switch.

1. Repérez les deux trous de montage sur le panneau inférieur du switch.
2. Marquez et percez deux trous de fixation dans le mur.
3. Les deux trous de fixation doivent être espacés de 38,9 mm de centre à centre. Insérez les chevilles fournies dans le mur et serrez les vis avec un tournevis cruciforme n°2.

Laissez une partie saillante d'environ 4 mm pour chaque vis par rapport au mur de sorte à pouvoir insérer les vis dans les trous sur le panneau du bas.

Remarque : Les vis du GS305PP ont un diamètre de 4,2 mm et une longueur de 25 mm.

Support et communauté

Visitez netgear.com/support pour obtenir des réponses à vos questions et accéder aux derniers téléchargements.

Vous pouvez également consulter notre communauté NETGEAR pour obtenir de bons conseils sur community.netgear.com.

Règlementation et aspects juridiques

Pour les informations à propos de la conformité réglementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur https://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

N'utilise pas ce périphérique à l'extérieur. La source PoE est destinée à une connexion à l'intérieur d'un bâtiment uniquement.
