Marque	THOMSON
Modèle	DPL 580 HT ARGENT
Type de produit	Récepteur audio-vidéo avec enceintes 5.1
Dimensions du récepteur (L x H x P)	430 x 95 x 355 mm
Dimensions des enceintes avant et surround (L x H x P)	80 x 156 x 90 mm chacune
Dimensions de l'enceinte centrale (L x H x P)	248 x 68 x 85 mm
Dimensions du caisson de graves (L x H x P)	160 x 316 x 355 mm
Puissance de sortie RMS totale (Dolby Digital)	400 W
Puissance par canal (avant/arrière)	55 W par canal (1 kHz, 6 Ω)
Puissance canal central	90 W (1 kHz, 3 Ω)
Puissance caisson de graves	90 W (100 Hz, 3 Ω)
Nombre de canaux	5.1 (avant G/D, centrale, surround G/D, subwoofer)
Formats audio pris en charge	Dolby Digital, Dolby Pro Logic II, DTS, PCM
Radio	FM/AM avec RDS
Entrées audio	6 sources (DVD, SAT, TV, VCR, CD, TAPE) + entrées numériques optique et coaxiale
Sorties	Enceintes (6 paires), casque (PHONES)
Télécommande	Oui, avec piles AAA (2)
Fonctions surround	DSP (Disco, Stadium, Theater, Jazz Club, Arena, 3 Stéréo), Dolby PL II Movie/Music, etc.
Entretien et nettoyage	Nettoyage avec un chiffon doux, ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier
Accessoires inclus	Récepteur, 6 enceintes, télécommande, piles, antennes, câbles audio/vidéo, guide de branchement rapide

FOIRE AUX QUESTIONS - DPL 580 HT ARGENT THOMSON

Comment brancher les enceintes sur le récepteur ?

Utilisez les fils fournis codés par couleur. Branchez le fil de l'enceinte avant gauche (blanc/gris) sur la borne blanche, l'enceinte avant droite (rouge/gris) sur la borne rouge, l'enceinte centrale (vert/gris) sur la borne verte, l'enceinte arrière gauche (bleu/gris) sur la borne bleue, l'enceinte arrière droite (gris/gris) sur la borne grise, et le subwoofer (violet/gris) sur la borne violette. Respectez les polarités (+/-).

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord que les piles AAA sont correctement insérées (respectez les polarités + et -). Si elles sont usées, remplacez-les. Assurez-vous qu'aucun obstacle ne bloque le faisceau entre la télécommande et le récepteur, et que vous êtes à moins de 7 mètres. Si le problème persiste, réinitialisez la télécommande en retirant les piles pendant 30 secondes.

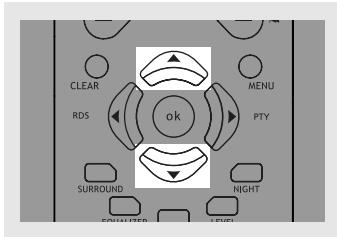

Comment régler les niveaux des enceintes ?

Appuyez sur la touche LEVEL de la télécommande. Un signal de test parcourt chaque enceinte. Utilisez les touches Haut/Bas pour ajuster le niveau de chaque canal. Vous pouvez également utiliser le bouton VOLUME pour le volume global. Les réglages sont automatiquement enregistrés.

Comment utiliser la radio FM/AM ?

Branchez les antennes FM et AM fournies à l'arrière du récepteur. Appuyez sur TUNER pour sélectionner la radio. Utilisez TUNER + ou - pour rechercher manuellement ou maintenez enfoncé pour une recherche automatique. Pour mémoriser une station, appuyez sur SAVE et choisissez une position. Vous pouvez enregistrer jusqu'à 40 stations.

Comment activer le mode Dolby Digital ?

Pour profiter du Dolby Digital, branchez votre source (DVD, SAT) via une connexion numérique optique ou coaxiale. Sélectionnez la source correspondante (ex: DVD) et appuyez sur DIGITAL INPUT pour choisir l'entrée numérique. Le récepteur détecte et active automatiquement le mode Dolby Digital.

Que faire si le son est déformé ou manque de basses ?

Vérifiez les polarités des enceintes : le fil '+' doit être branché sur la borne '+' du récepteur. Si inversé, le son est déphasé. Assurez-vous aussi que les enceintes sont correctement configurées dans le menu SETUP (enceinte centrale et surround réglées sur YES si présentes). Ajustez le niveau du subwoofer avec le bouton SUBWOOFER.

Comment nettoyer l'appareil ?

Débranchez l'appareil du secteur. Utilisez un chiffon doux légèrement humide pour essuyer le boîtier. N'utilisez jamais de solvants puissants ou de produits abrasifs. Pour les fentes de ventilation, utilisez un pinceau doux.

Comment éviter la surchauffe du récepteur ?

Ne bloquez pas les ouvertures de ventilation. Laissez au moins 10 cm d'espace libre autour de l'appareil. Ne l'empilez pas avec d'autres composants. Placez-le sur une étagère haute pour que l'air chaud s'évacue. Si l'appareil chauffe anormalement, éteignez-le et vérifiez la ventilation.

Comment utiliser la fonction mode nuit ?

Le mode nuit réduit les écarts de volume entre les dialogues et les effets sonores. Il est disponible uniquement avec des sources Dolby Digital. Appuyez sur le bouton NIGHT de la télécommande pour basculer entre DRC OFF, SOFT et ON. Choisissez ON pour une compression maximale.

Puis-je brancher un casque sur cet appareil ?

Oui, branchez votre casque (non fourni) sur la prise PHONES à l'avant du récepteur. Lorsque le casque est branché, les enceintes sont automatiquement coupées. Pensez à baisser le volume avant de mettre le casque, puis ajustez à votre convenance. Le mode HEADPHONE DOWNMIX convertit le son multicanal en stéréo.

MODE D'EMPLOI DPL 580 HT ARGENT THOMSON

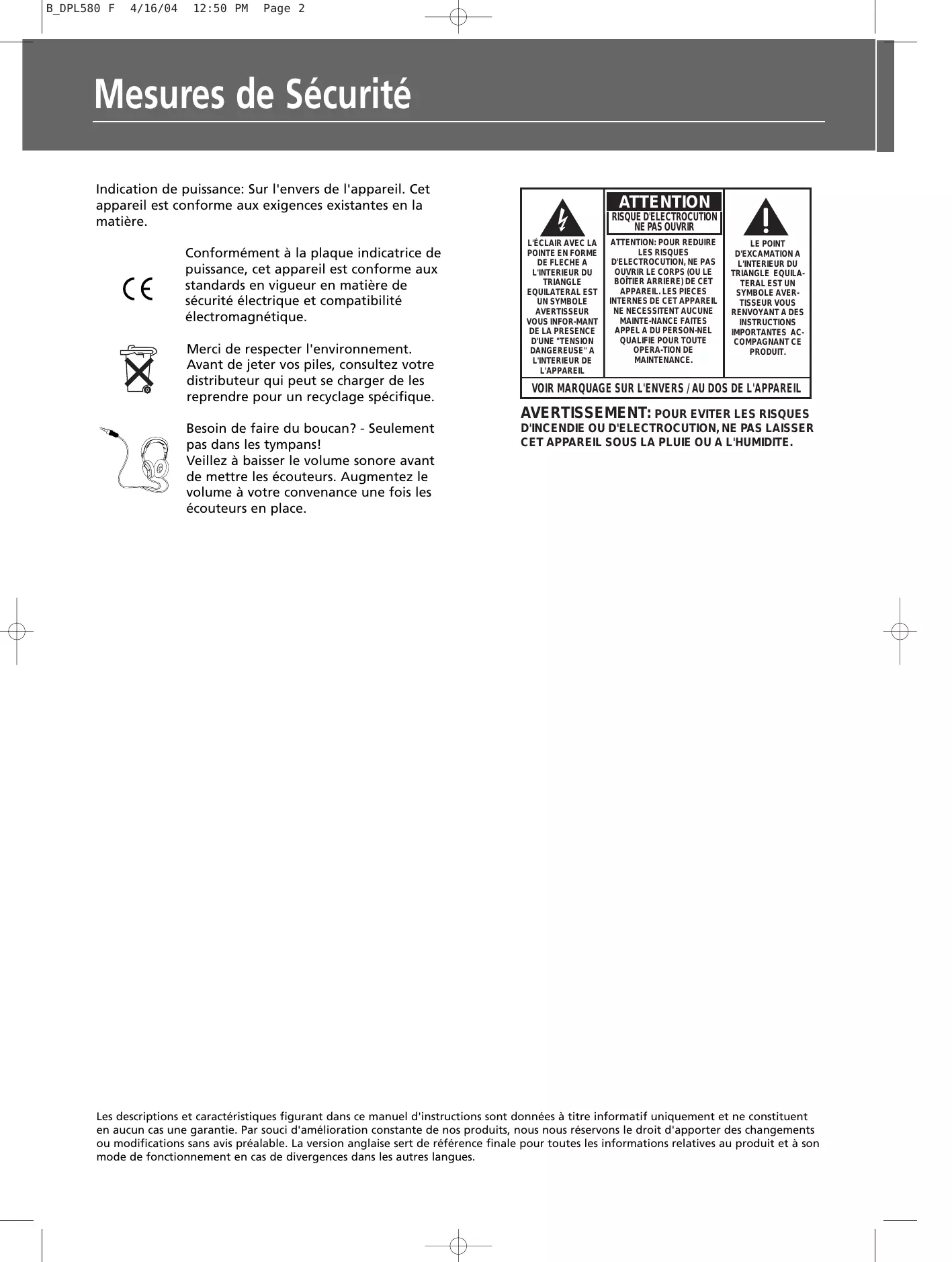

Indication de puissance : Sur l'envers de l'appareil. Cet appareil est conforme aux exigences existantes en la matière.

Conformément à la plaque indicatrice de puissance, cet appareil est conforme aux standards en vigueur en matière de sécurité électrique et compatibilité électromagnétique.

Merci de respecter l'environnement. Avant de jeter vos piles, consultez votre distributeur qui peut se charger de les reprendre pour un recyclage spécifique.

Besoin de faire du boucan? - Seulement pas dans les tympans! Veillez à baisser le volume sonore avant de mettre les écouteurs. Augmentez le volume à votre convenance une fois les écouteurs en place.

AVERTISSEMENT: POUR EVITER LES RISQUES D'INCENDIE OU D'ELECTROCUTION, NE PAS LAISSER CET APPAREIL SOUS LA PLUIE OU A L'HUMIDITE.

Pour commencer

Déballage du Récepteur 2

Déballage des enceintes 2

Mise en place des piles dans la

Télécommande 3

Installation et Maintenance du Récepteur 3

Protection de vos Composants contre les

Risques de Surchauffe 3

Branchement sur des Composants

Audiovisuels 4

Branchement Numérique 5

Branchements TV 5

Branchement des Antennes 5

Branchement des Enceintes 6

Branchement du Subwoofer 6

Positionnement des Enceintes 7

Positionnement des Enceintes Avant...7

Positionnement des Enceintes Surround.8

Effets Surround Avancés 8

Tonalité d'essai / Équilibre entre canaux 9

Utilisation des Écouteurs 9

Réglages de l'usine 9

Récepteur

Boutons de commande du récepteur.10

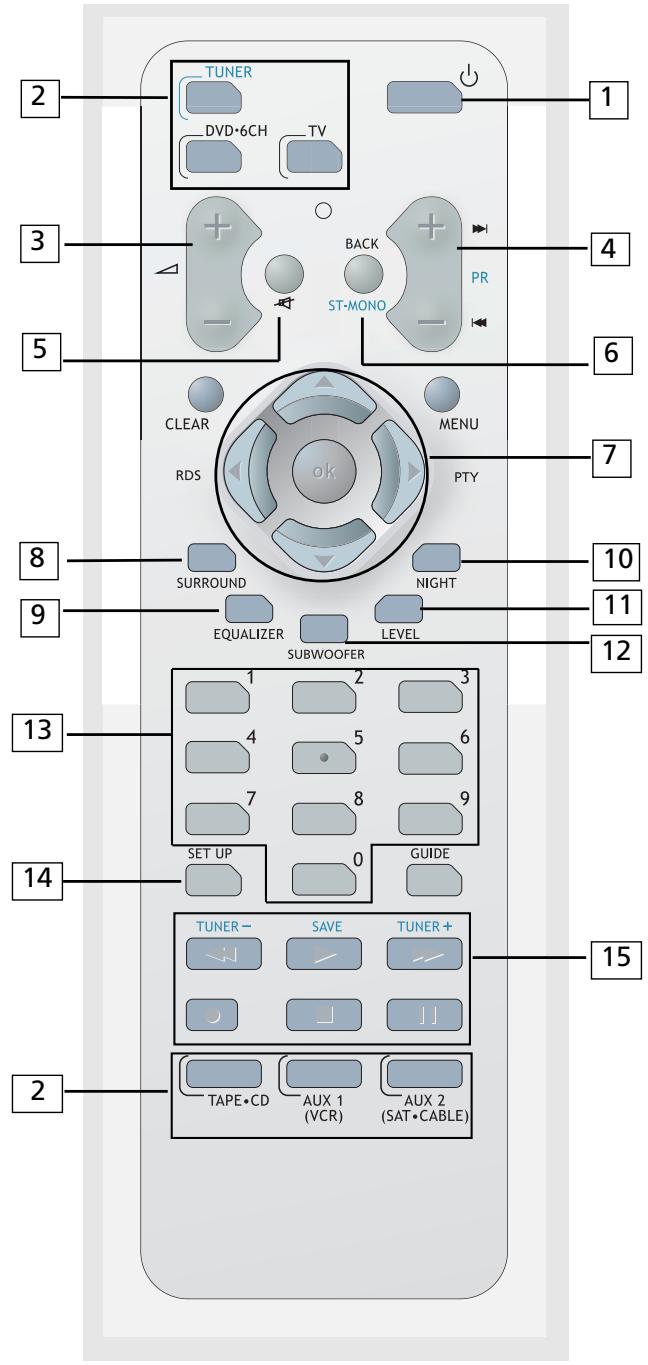

Votre Télécommande 11

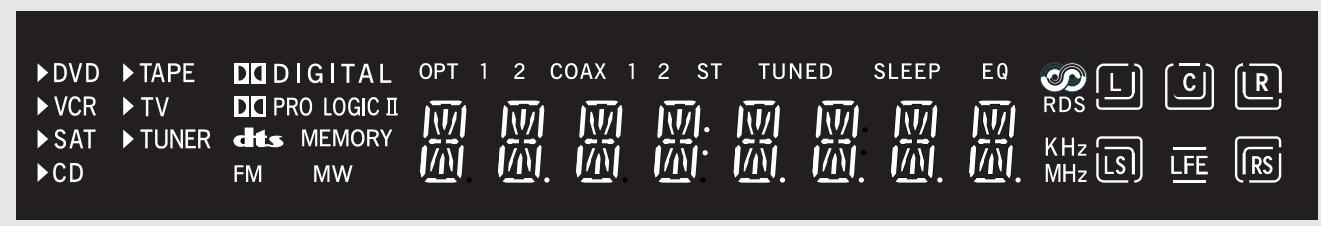

Affiche 12

Mise en marche/arrêt 13

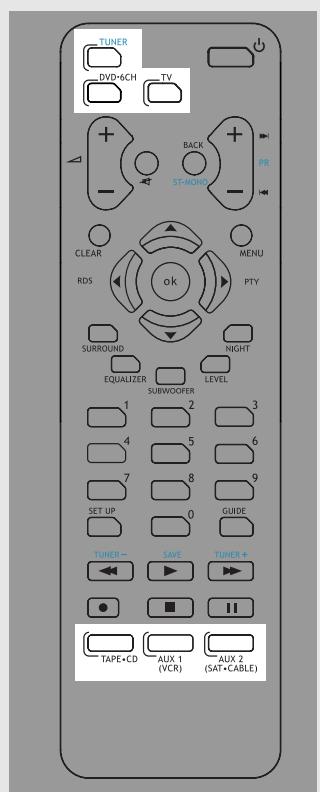

Sélection d'une source audio/video 13

Utilisation de la télécommande pour contrôler des composants externes....14

Utilisation du Récepteur pour la Lecture d'une Source 15

Fonctionnement de la Radio 16

Contrôle avancé du son

Systèmes d'Optimisation Sonore 19

Réglage de Précision des Composants...21

Réglage de Précision des Enceintes...22

Mode de Réglage Avancé 22

Guide en cas de problèmes

Guide en cas de problèmes 24

Fonctionnement du Récepteur/

Syntonisateur 24

Fonctionnement de la Télécommande.24

Généralités 24

Nettoyage du Corps de l'Appareil...24

Entretien et maintenance

Nettoyage 25

Informations importantes relatives

aux Piles 25

Précautions d'Emploi 25

Précautions d'Emploi dans l'Utilisation

Des écouteurs 25

Ne pas Enfreindre 25

Spécifications du Système 25

Déballage du récepteur

Vous devez trouver les éléments suivants:

Un récepteur

Deux piles "AAA"

Un fil d'antenne

Une antenne externe AM en forme de boucle

Un câble audio (deux fils) avec connecteurs RCA rouges et blancs;

• Un manuel d'utilisation;
• Une fiche de garantie Thomson
• Un Guide de Branchement Rapide

Un cable Video

Une télécommande

Déballage des enceintes

• Bloc enceintes comprenant 1 ensemble d'enceintes avant, gauche et droite, 1 enceinte centrale, 1 caisson de graves et 1 ensemble d'enceintes arrière, droite et gauche.

Enceintes avant

Enceinte centrale

Enceintes arrière (Son Surround)

Caisson de graves

• 6 fils de branchement des enceintes, à savoir :

1 X fil vert/gris pour l'enceinte centrale

1 X fil rouge/gris pour l'enceinte avant droite

1 X fil blanc/gris pour l'enceinte avant gauche 1 X fil violet/gris pour le subwoofer

1 X fil bleu/gris pour l'enceinte arrière gauche 1 X fil gris/gris pour l'enceinte arrière droite

Mise en place des piles dans la télécommande

Insérez deux piles « AAA » (R03) en respectant les signes + et - du compartiment de piles. Pour faire fonctionner la télécommande, orientez-la vers le récepteur.

Installez les piles comme suit :

1. Retirez le couvercle du compartiment de piles en appuyant dessus avec votre pouce, puis en le boulevant.
2. Insérez 2 piles de type AAA dans le compartiment puis remettez le couvercle en place.

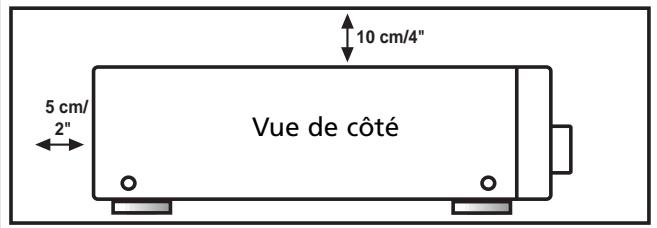

Installation et maintenance du récepteur

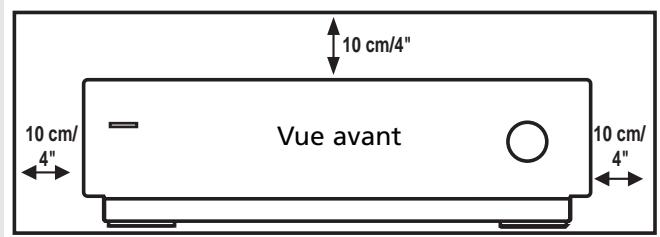

Prévoyez les espaces nécessaires à la ventilation, comme indiqué :

• Ne branchez pas les cordons d'alimentation C/A avant d'avoir procédé à tous les branchements.
• N'utilisez pas votre appareil immédiatement après l'avoir transporté d'un endroit frais à une pièce chauffée : risque de condensation.
• Ne laissez pas votre appareil sous la pluie ou à l'humidité et ne l'exposez pas à de fortes températures.
• Après avoir débranché l'appareil, essuyez le boîtier extérieur avec un chiffon doux ou une peau de chamois légèrement humide. N'utilisez jamais des solvants puissants.

Protection de vos composants contre les risques de surchauffe

• Ne bloquez pas les trous d'aération de vos composants. Arrangez les différents composants de sorte que l'air puisse circuler librement.
• N'empilez pas les différents composants les uns sur les autres.
• Ne placez pas l'appareil à proximité d'autres composants générant de la chaleur tels qu'un système de chauffage ou de ventilation.
• Veillez à assurer une bonne ventilation lorsqu'ils disposez les différents composants sur une étagère.
• Placez l'amplificateur sur l'un des rayons du haut de l'étagère de sorte que l'air chaud qui s'échappe n'affecte pas les autres composants. Si vous avez un récepteur satellite, placez-le sur le rayon supérieur de l'étagère.

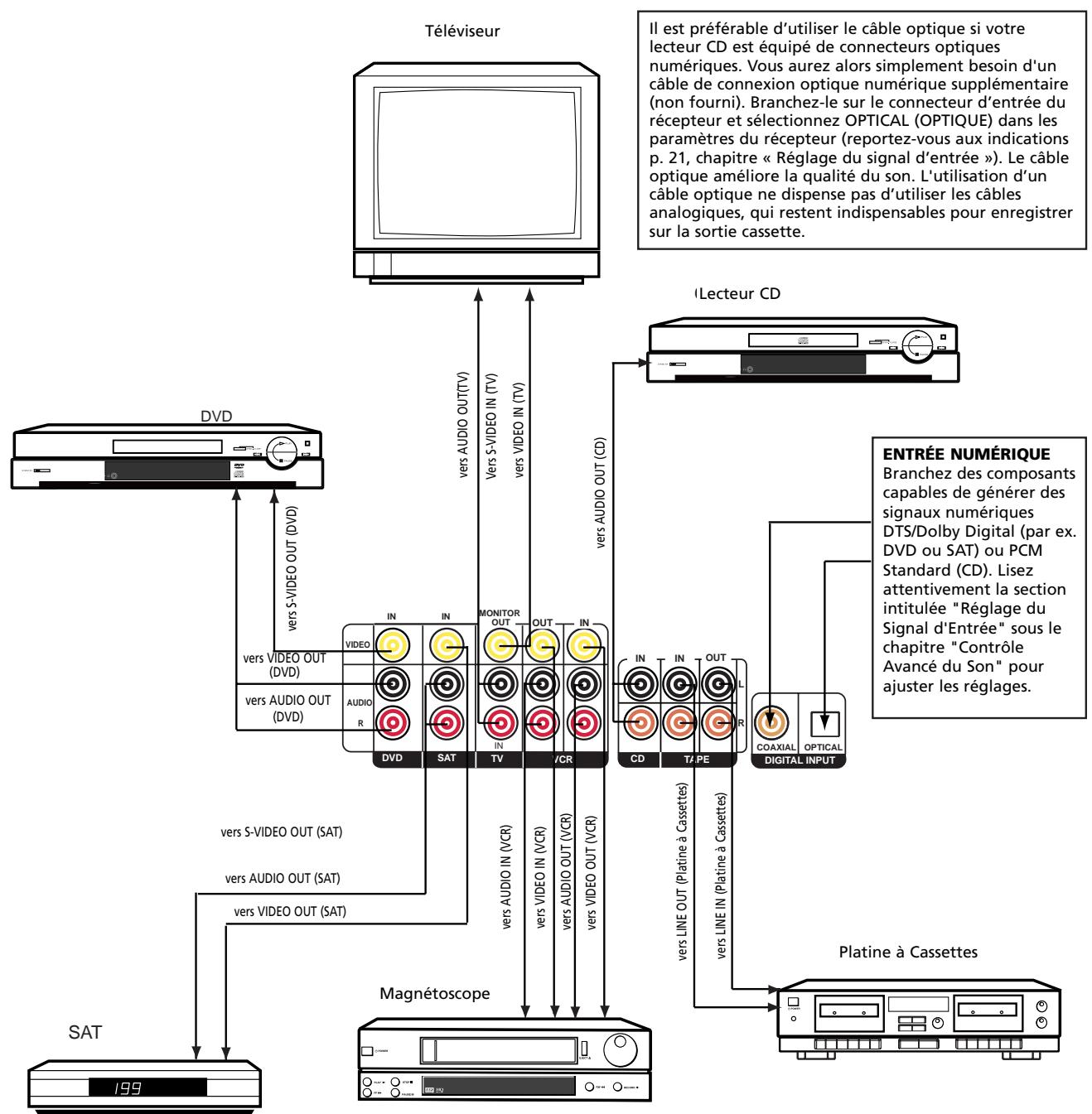

Connexion numérique

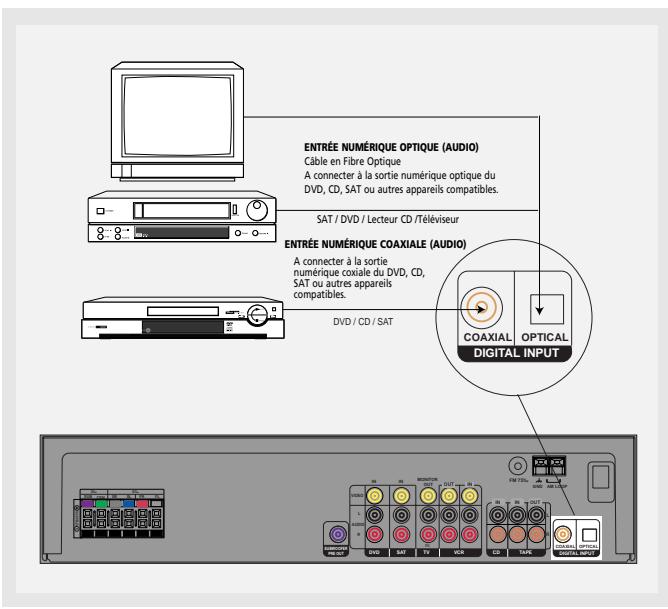

Si vous possédez un récepteur SAT, un lecteur DVD ou un lecteur CD avec une sortie numérique, vous pouce utiliser un cable optique numérique (non fourni) ou un cable coaxial numérique (non fourni) pour transporter la partie audio du signal et bénéficier ainsi de la qualité du son Dolby Digital. Vous doivent disposer d'un cable optique ou coaxial pour chaque composant (récepteur SAT, lecteur DVD ou lecteur CD). L'utilisation du cable coaxial ou optique ne dispense pas d'utiliser des cables audio analogiques, qui restent indispensable si vous souhaitez enregistrer sur un lecteur cassette ou un magnétoscope. Ce récepteur dispose d'une entrée numérique optique et d'une entrée numérique coaxiale pour la connexion de vos composants. Branchez vos composants (DVD, SAT ou CD, par exemple) sur les entrées numériques appropriées, puis appuyez sur DIGITAL INPUT (ENTREE NUMérique) afin de sélectionner la source qui correspond à l'entrée numérique. Remarque : Les cables coaxiaux et optiques ne transportent que la partie audio du signal. Pour utiliser un récepteur SAT ou un lecteur DVD, vous doivent également établier une connexion videoe. Toutefoils, il est également possible d'utiliser une connexion videoe composite (connecteur RCA jaune). Le même type de cable que celui connecté depuis le Home Cinéma vers le télévisuer doit imperativement être utilisé pour connecter le récepteur SAT ou le lecteur DVD vers le Home Cinéma.

Lisez attentivement les instructions suivantes lorsque vous procédez au branchement des différents composants sur le récepteur.

Les Entrées Numériques peuvent accepter des signaux Dolby Digital (AC-3) ou PCM lorsque vous branchez des composants compatibles.

Branchements TV

Les téléviseurs avec entrée RF peuvent avoir besoin d'un modulateur RF (non inclus) pour recevoir les signaux audio/video.

Le schéma ci-dessus peut varier en fonction de votre modulateur RF, reportez-vous au manuel de votre modulateur RF.

Branchement des antennes

Les antennes AM et FM se branchent sur les terminaux AM et FM situés sur le panneau arrière du système.

Elles doivent être branchées afin de garantir une bonne réception.

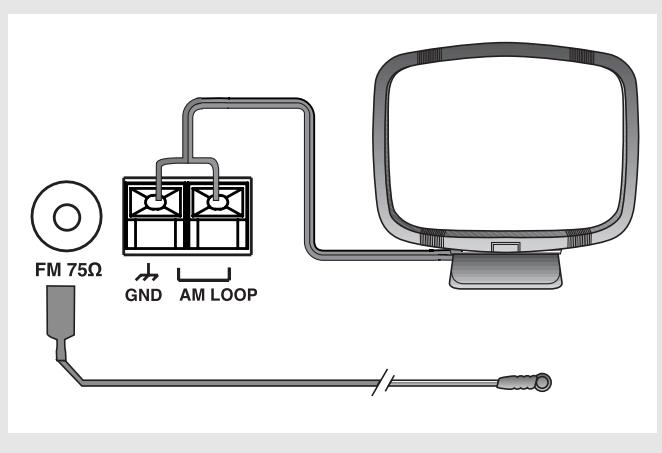

Antenne AM en forme de boucle et antenne FM d'intérieur

1. Déroulez le fil de l'antenne et repérez l'embout de l'antenne AM.
2. Abaissez la languette pour ouvrir le terminal de l'Antenne.
3. Insérez les fils de l'antenne dans les fiches, puis relâchez les languettes pour les fixer.

• Pour une meilleure réception des ondes FM, étendez l'antenne sur toute sa longueur et arrangez-la de sorte qu'elle forme un T. Pour une meilleure réception des ondes AM, faites pivoter l'antenne à l'horizontale jusqu'à ce que la réception soit optimale.

Enceintes

Cet appareil est livré équipé de 6 enceintes (2 enceintes avant, 1 enceinte centrale, 2 enceintes arrière et 1 subwoofer). Afin de pouvoir bénéficier des effets surround, les six enceintes doivent être branchées sur le récepteur.

Au moins deux enceintes avant (gauche et droite) sont requises. Pour une meilleure qualité du son, l'enceinte centrale, les enceintes arrière et le subwoofer doivent également être branchés. L'adjonction de l'enceinte centrale et des enceintes arrière permet d'accentuer les effets surround. L'ajout d'un subwoofer permet d'amplifier les basses fréquences.

Pour bénéficier de la gamme complète des sons, utilisez le caisson de graves et les enceintes ; vous obtenez et maintenez ainsi un signal adapté pour les graves.

Fils de branchement des enceintes

1 câble est nécessaire pour le branchement de chaque enceinte. Tordez l'extrémité dénudée du câble sur environ 15mm (2/3 pouce). Abaissez la languette pour ouvrir le terminal et insérez le fil. Relâchez la languette pour refermer.

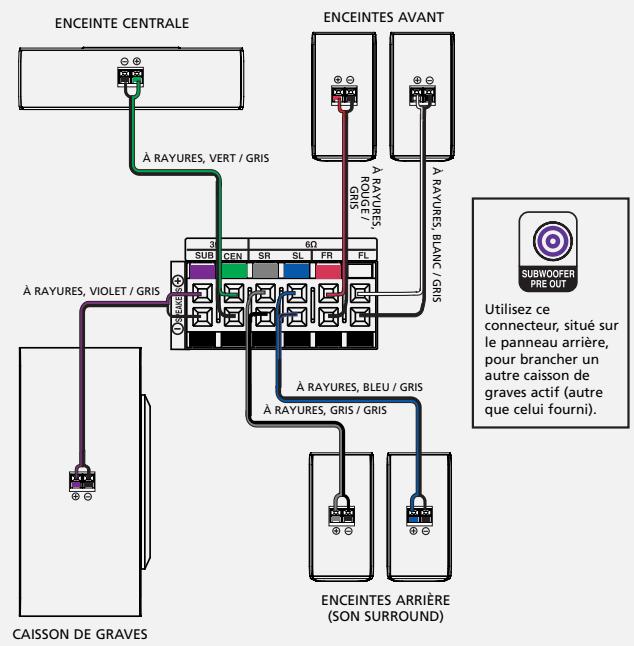

Branchement des fils d'antenne et de haut-parleurs

Poussez sur la languette de la borne pour haut-parleur afin d'y insérer le fil.

Relâchez la languette pour verrouiller le fil dans la borne.

Remarque: Veillez à enlever l'isolation des fils provenant de l'antenne et des haut-parleurs au niveau de tous les points de connexion.

Pour faciliter le branchement des enceintes, les fils et les terminaux de branchement des enceintes sont codifiés par couleurs.

• Blanc/GRIS (Enceinte Avant Gauche),
• Rouge/GRIS (Enceinte Avant Droite),
• Vert/GRIS (Enceinte Centrale)
• Bleu/GRIS (Enceinte Arrière Gauche).
• Gris/GRIS (Enceinte Arrière Droite).
• Violet/GRIS (Subwoofer)

Branchez les fils des enceintes au dos des enceintes L, R sur les terminaux de la couleur correspondante à l'arrière du récepteur. Procédez de même pour l'enceinte centrale (terminal vert/noir) ainsi que pour les enceintes arrière et le subwoofer (terminal violet/noir).

Polarités des enceintes

Lorsque vous branchez les enceintes, assurez-vous que les pôles (fil "+" sur le pôle "+" du récepteur) des fils des enceintes et des terminaux correspondent. Si vous inversez les fils, le son peut être déformé et manquer de basse (effet "déphasé").

Branchement du subwoofer

Branchez le subwoofer au moyen du fil d'enceinte (violet/noir) fourni.

Ce récepteur permet à l'utilisateur d'utiliser une grande variété d'enceintes et de subwoofers. Pour plus d'informations, merci de vous référer à la section "Réglage de Précision des Enceintes" de la partie "Contrôle Avancé du Son" à la page 22.

1 Gauche, droite (enceintes avant)

Conduisent essentiellement la musique et les effets sonores.

En mode Surround, l'enceinte centrale conduit la plupart des dialogues ainsi que la musique et autres effets sonores. Elle doit être placée entre les enceintes gauche et droite.

3 Surround (enceintes arrière)

Pour un équilibre sonore optimal, elles doivent être placées le plus près possible des enceintes avant. Leur positionnement est vital à la création d'un champ sonore parfaitement homogène.

Un subwoofer est donc pour reproduire des effets sonores basses fréquences puissants (explosions, grondements d'un vaisseau spatial, etc.), ce qui permet de plonger l'audience dans le feu de l'action de façon spectaculaire. Il est par conséquent recommandé de brancher un subwoofer lorsque vous utilisez des enceintes de petite taille.

Écran de protection magnétique

Des enceintes placées à moins de 60cm de votre téléviseur doivent être munies d'un écran de protection magnétique afin d'éviter toute distorsion de l'image. Les enceintes avant et arrière livrées avec le DPL580HT sont équipées d'un écran de protection magnétique pour protéger votre téléviseur.

Il est déconseilé de placer les enceintes arrière à proximité de votre téléviseur.

Avec la permission de Dolby Laboratories

Positionnement des enceintes avant

Même si vous ne pouvez pas dupliquer exactement cette configuration idéale pour votre salle de cinéma à domicile, les suggestions suivantes pour le positionnement des enceintes vous permettront d'obtenir des résultats tout à fait satisfaisants.

Alignez l'enceinte centrale à distance égale (A) ou légèrement à l'arrière (B) des enceintes gauche et droite, mais pas à l'avant de celles-ci.

Avec la permission de Dolby Laboratories

Angle

Placez les enceintes gauche et droite de sorte qu'elles forment un angle de 45 degrés avec votre position de visionnage favorite pour dupliquer la perspective d'un ingénieur du son.

Avec la permission de Dolby Laboratories

Hauteur

Les conducteurs moyennes et basses fréquences des trois enceintes avant doivent être, dans la mesure du possible, à la même hauteur. Pour ce faire, il s'avère souvent nécessaire de placer l'enceinte centrale directement au-dessus (A) ou en-dessous (B) de votre téléviseur.

Avec la permission de Dolby Laboratories

Emplacement

Si possible, placez les enceintes surround de l'un ou l'autre côté du champ d'écoute, et non pas à l'arrière de celui-ci.

Avec la permission de Dolby Laboratories

Hauteur

Si l'espace dont vous disposez le permet, installez les enceintes surround à 60-90cm au-dessus des spectateurs. Ceci permet de minimiser les effets de proximité.

Avec la permission de Dolby Laboratories

Direction

Positionnez les enceintes surround l'une en face de l'autre et non pas vers le bas en direction des spectateurs. Ceci permet de créer un champ sonore surround plus ouvert et plus spacieux.

Avec la permission de Dolby Laboratories

Mur de derrière

Si le montage sur le mur de derrière est la seule possibilité, positionnez les enceintes surround l'une en face de l'autre (A), vers l'avant de la pièce (B) ou encore en direction des murs latéraux (C, D). Expérimentez en positionnant les enceintes à différents endroits jusqu'à ce que les sons surround semblent vous envelopper et non pas provenir de l'arête de la pièce.

Avec la permission de Dolby Laboratories

Pas de murs adjacents

Vous pouvez monter les enceintes surround sur des pieds placés face à face pour vous rapprocher des conditions idéales d’un montage sur murs latéraux (A) ou encore sur les côtés ou à l’arête du champ de visionnage et orientées vers le haut. Dans le dernier cas de figure, vous pouvez les poser directement sur le sol, ou de préférence, à un demi-mètre du sol par exemple sur des tables basses (B).

Avec la permission de Dolby Laboratories

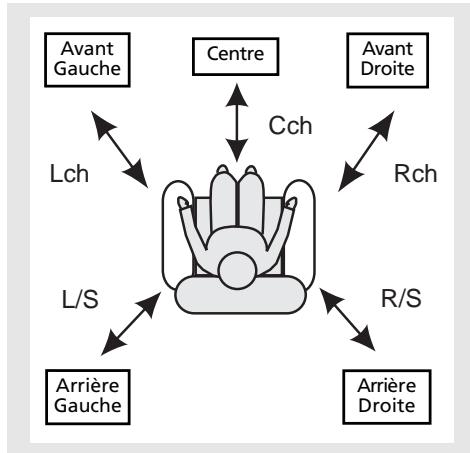

Équilibre entre canaux

Votre récepteur est équipé d'un générateur de signaux d'essai qui permet d'équilibrer les canaux. Tandis que le signal "voyage" d'un canal à l'autre, appuyez sur la touche LEVEL pour ajuster le niveau du canal correspondant et ajustez le niveau en faisant tourner le bouton de réglage du volume jusqu'à ce que tous les canaux soient réglés sur le même niveau de hauteur du son.

Avec la permission de Dolby Laboratories

Réglage du niveau & niveau du canal surround

Même lorsque vous ajustez la hauteur du son du canal surround de sorte qu'il soit identique aux autres canaux sur le signal d'essai, vous remarquerez dans la pratique que le canal surround sur des matières aux programmes a une hauteur du son largement inférieure aux canaux avant. Ne soyez pas tenté de réajuster le niveau surround ; les producteurs utilisent le surround essentiellement pour la création d'atmosphères et ambiances subtiles, et très rarement pour la création d'effets spéciaux. Un bon mixage surround n'attire jamais l'attention ; si cela était le cas, ILA finirait rapidement par déranger.

Ce système est équipé du Dolby Digital et est fabriqué sous licence de Dolby Laboratories.

DOLBY

DIGITAL

Fabriqué sous licence par Dolby Laboratories. "Dolby", "Pro

Logique" ainsi que le sigle double

Les D sont des marques de Dolby Laboratories. Travaux

Confidentiel Non publié. © 1992-1997 Dolby

Laboratories, Inc. Tous droits réservés.

DIGITAL SURROUND

Fabriqué sous licence Digital Theater

Systems, Inc. Brevet américain N°

5,451,942, 5,956,674, 5,974,380

5,978,762 et autres brevets

internationaux publiés ou déposés. « DTS » et « DTS

« DTS » et « Digital Surround » sont des marques déposées de

Digital Theater Systems, Inc. Tous droits réservés.

Utilisation des écouteurs

Pour écouter en privé à travers votre système audio, utilisez la borne de branchement des

écouteurs PHONES au niveau du récepteur. Pensez à baisser le volume sonore avant de mettre les écouteurs. Augmentez le volume sonore une fois que vous avez les écouteurs sur les oreilles.

Une fois que vous avez branché les écouteurs,

"HEADPHONE DOWNMIX" se met à défiler à l'affichage. Cette fonction convertit automatiquement des productions sonores multi-canaux en son stéréo à 2 canaux pour votre plus grand plaisir.

Niveau d'écoute conseillés pour votre confort & bien-être

• N'écoutez pas à travers les écouteurs avec le volume sonore réglé à son maximum. Les experts de l'ouïe déconseillent fortement une écoute en continu prolongée.
• Si vous avez des bourdonnements dans les oreilles, diminuez le volume sonore ou cessez toute utilisation.

Réglages de l'usine

Lors de sa première utilisation, votre appareil est préréglé de la manière suivante :

Fonction = Syntonisateur

Niveau du volume sonore = 25

Niveau des sons graves & aigus = 0 dB

EQ: Neutre

Réglages des enceintes: Center, surr = YES

Subwoofer = STRONG

DRC = OFF

Le paramètre STRONG SUBWOOFER vous permet de régler le Caisson de Graves sur un niveau de sortie plus élevé que le paramètre Dolby normal. Ajustez le paramètre SUBWOOFER (Caisson de Graves) en appuyant sur le bouton SUBWOOFER jusqu'à ce que vous ayez atteint le niveau de basses qui vous convient.

Attention

Toutes les stations préenregistrées ainsi que les réglages son surround seront annulés une fois l'appareil réinitialisé aux paramètres d'usine.

Vous pouvez réinitialiser votre appareil aux paramètres d'usine comme suit:

1. Accéder au mode SAT.
2. Appuyez sur PRESET UP, PRESET DOWN, SOURCE UP pour réinitialiser l'appareil.

Toutes les stations préenregistrées seront réinitialisées sur FM87.5MHz et tous les paramètres du récepteur redeviendront les réglages par défaut comme mentionné ci-dessus.

Boutons de commande du récepteur

1. On / ECO

Mets l'appareil en marche et à l'arrêt. Lorsque le système est en marche, l'appareil revient au mode dans lequel il se trouvait avant d'être.

2. Affichage

Affiche l'état actuel du récepteur.

3. Subwoofer

Sélectionne le niveau du caisson de graves : SOFT SUBWOOFER, BALANCED SUBWOOFER, STRONG SUBWOOFER, POWERFUL SUBWOOFER

4. Boutons SOURCE

Sélectionnez la source de son. (DVD, Tuner, Cassette, magnétoscope, CD, TV et SAT)

5. Boutons surround

Sélectionnent le système DSP de traitement numérique du signal. (DOLBY PL II MOVIE, STEREO, DISCO, STADIUM, THEATER, JAZZ CLUB, ARENA, 3 STEREO, DOLBY PL EMULATION, DOLBY PL II MUSIC)

6. Boutons PRESET

Active une station présélectionnée en mode Tuner.

7. Volume

Augmente et baisse le niveau du volume.

8. PHONES

Branchez ici votre casque (non fourni) pour une écoute individuelle. Les enceintes s'éteignent lorsque le casque est inséré.

Votre télécommande

Veillez à ce que les piles aient été insérées dans la télécommande (reportez-vous à la section correspondante, page 3). Vous pouvez la tester en appuyant sur n'importe quel bouton.

1. On/off

Mettez le récepteur et tout autre composant auxiliaire en marche et à l'arrêt. (Reportez-vous à la page 14 « Utilisation de la télécommande pour contrôle des composants externes ».)

2. Boutons source

Sélectionnent diverses sources audio/video.

3. Delta + i - (boutons du volume)

Règlent le niveau du volume.

4. CH+ / CH- (boutons des canaux)

Sélectionne une station programmée en mode TUNER.

5. MUTE

Met en sourdine toute sortie audio.

• Alterne entre le son Stéréo et le son Mono en mode Tuner.

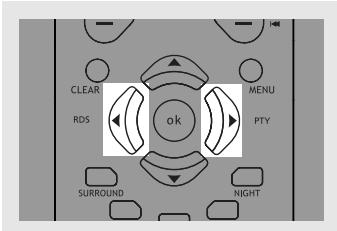

7. Boutons de réglage

• Appuyez sur les boutons Gauche ou Droit pour sélectionner les éléments de réglage : SLEEP, DIMMER, SPEAKER DISTANCE, SPEAKER SETUP et pour sélectionner la source d'entrée numérique : ANALOG, OPTICAL / COAXIAL.
• Appuyez sur les boutons du Haut ou du Bas pour définir les valeurs des paramètres que vous souhaitez modifier lorsqu'ils apparaissent sur l'affichage.
• Gauche / RDS : En mode Tuner, appuyez sur le bouton flèche de gauche pour afficher les informations fournies par le système RDS (si disponibles).

(La fréquence et le nom d'une station, le type de programme, l'heure et les messages radio.)

• Droite / PTY: En mode Tuner, appuyez sur le bouton flèché de Droite pour effectuer une recherche par type de programme (PTY).

8. Surround

Sélectionnez les paramètres du son surround : DOLBY PL II EMULATION, DOLBY PL II MUSIC, DOLBY PL II MOVIE, STEREO, DISCO, STADIUM, THEATER, JAZZ CLUB, ARENA, 3 STEREO.

9. Equalizer

Effectue une sélection parmi les modes présélectionnés de l'égaliseur. (Disponible uniquement en mode stéreo.)

Désélectionne les options du mode Nuit, DRC OFF, SOFT et ON, qui permettent de réduire les différences de volume entre les voix et les bruits tels que les explosions. (Disponible uniquement lors d'une lecture avec signal Dolby digital.)

Configuration du NIVEAU des enceintes et test sonore. Reportez-vous aux «Contrôle Avancé du Son», page 22.

12. Subwoofer

Sélectionne le niveau du caisson de graves ; SOFT SUBWOOFER, BALANCED SUBWOOFER, STRONG SUBWOOFER, POWERFUL SUBWOOFER

13. Boutons chiffres

Accident directement à une station préselectionnée en mode Tuner.

Entrez dans le mode Réglage. Utilisez les boutons de réglage Gauche et Droit pour sélectionner les options de réglage. SLEEP, DIMMER, FRONT SPK DISTANCE, CENTER SPK DISTANCE, SURROUND SPK DISTANCE, CENTER SPK ON / OFF, SURROUND SPK ON / OFF, DIGITAL INPUT.

En mode TUNER :

• Appuyez sur les touches TUNER - et TUNER + pour rechercher une fréquence radio.
• Appuyez sur SAVE pour activer l'enregistrement de la station préselectionnée, puis pour confirmer ses paramètres.
• Les touches PLAY, RECORD, STOP et PAUSE permettent de contrôler plus facilement les appareils externes connectés à votre récepteur tels qu’un lecteur CD, DVD, un magnétoscope, un lecteur cassette, etc. La télécommande fonctionne actuellement avec la plupart des produits Thomson, RCA et GE, mais peut également être programmée pour fonctionner avec les appareils d'autres fabricants. (Pour plus d'informations, reportez-vous à la section « Utilisation de la télécommande pour contrôler des composants externes », page 14.)

Les boutons CLEAR, MENU et GUIDE de la télécommande ne fonctionnent pas avec ce récepteur mais peuvent servir pour d'autres produits RCA et Thomson.

• Une flèche indique le mode source en cours.

Digital

• Entrée numérique Dolby Digital pour le format du signal.

Pro Logic II

• Format de sortie audio Dolby Pro Logic II.

• Le son audio est en mode DTS.

Fm / am

• Indicateur de la bande radio en mode Tuner.

• Son stéréo détecté pour le Tuner.

OPT 12

• Entrée numérique optique détectée.

COAX 12

• Entrée numérique coaxiale détectée.

• Station radio détectée.

• Icones des enceintes.

L: Enceinte avant gauche

C: Enceinte centrale

R: Enceinte avant droite

LS: Enceinte surround gauche (arrière)

RS: Enceinte surround droite (arrière)

LFE : Caisson de graves

• Appareil en mode veille.

• L'appareil est en mode Stations de radio présélectionnées.

• Le système RDS (Radio data system) de traitement des données est activé.

• Unité de fréquence radio.

Mise en marche et arrêt de l'appareil

• Pour permettre le démarrage du récepteur, appuyez sur le bouton ON/ECO sur l'appareil principal ou sur le bouton , sur la télécommande.

• Mise en Veille: lorsque l'appareil est en mode tuner, appuyez une fois sur le bouton ON/ECO pour accéder au mode de mise en veille.

Sur la télécommande, et si le récepteur n'est pas en mode Tuner, appuyez rapidement deux fois sur le bouton pour accéder au mode de mise en veille.

Pour éviter toute activation accidentelle du mode de mise en veille lorsque vous allumez l'appareil, veillez à ne pas appuyer rapidement deux fois sur le bouton

• Lorsque votre appareil est en mode veille, il consomme une faible quantité d'énergie. En débranchant le cordon d'alimentation de la prise secteur, votre appareil ne consommera plus rien.

Sélection d'une source audio/video

Lorsque l’une des sources vidéo/audio est sélectionnée, l’entrée audio ou vidéo correspondante sera activée. Le récepteur agit tel un interrupteur entre tous les équipements qui y sont connectés.

Si vous avez connecté un lecteur DVD sur l'entrée DVD (audio + vidéo) du récepteur, appuyez sur les boutons SOURCE jusqu'à ce que DVD soit sélectionné ou appuyez sur DVD • 6CH, sur la télécommande, pour recevoir les sons et images du DVD.

À partir de l'exemple 1, le DVD est en cours de lecture, si un magnétoscope est branché sur l'entrée VCR (entrée magnétoscope, audio + vidéo) du récepteur, appuyez sur les boutons SOURCE de l'appareil principal jusqu'à ce que VCR (magnétoscope) soit sélectionné ou appuyez sur AUX 1 (VCR) sur la télécommande. L'image et le son produits par le magnétoscope remplacent alors l'image et le son du DVD.

Vous pouvez brancher jusqu'à 6 sources audio/vidéo sur cet amplificateur:

Bouton Source Connecteur correspondant (panneau avant) (panneau arrière du récepteur)

DVD DVD IN (audio / video) - SAT SAT IN (audio / video) - TV TV IN (audio uniquement) - VCR VCR IN (audio / video) - CD CD IN (audio uniquement) - TAPE TAPE IN/OUT (audio unique) - FM/AM intégré

Une flèche indique sur l'affichage le nom de la source sélectionnée.

Appuyez sur DVD pour sélectionner DVD comme source de l'amplificateur.

1. Votre récepteur est équipé d'un syntonisateur intégré. Il vous suffit de connecter l'antenne correspondante au dos du récepteur pour recevoir des stations radio (plus d'informations à la section Syntonisateur).
2. D'autres sources peuvent être branchées sur la source standard ci-dessus. Exemple : vous pouvez brancher un LD sur l'entrée DVD.
3. Merci de vous référer à la section "Branchement sur des Composants Audiovisuels" pour plus d'informations.

Utilisation de la télécommande pour contrôler des composants externes

Votre télécommande fonctionne avec la plupart des magnétoscopes, décodeurs satellites, câble et téléviseurs de marque Thomson.

Appuyez sur le bouton source de la télécommande pour activer les fonctions d'autres composants.

Votre télécommande ne fonctionne qu’avec des produits de marque Thomson.

Volume de tous niveaux

La fonction volume de tous niveaux peut être exécutée dans tous les modes, excepté le mode tuner.

Par défaut, les boutons + / - et MUTE ne permettent de contrôler que le récepteur, quel que soit le mode dans lequel se trouve le récepteur (TV, magnétoscope, etc.).

En programmant la fonction volume de tous niveaux, vous pouvez également contrôler le volume du téléviseur.

Le contrôle du volume sonore du téléviseur peut se faire depuis tous les modes non-Tuner.

Pour activer la fonction volume de tous niveaux, procédez comme suit :

1. Appuyez et maintenez enfoncé le bouton
2. Tout en maintainant enforcé le bouton, appuyez sur le bouton de source correspondant au composant sur lequel vous souhaitez faire diminuer le volume TV. (DVD, TV, VCR ou SAT·CABLE)
3. Continuez à maintenir enfoncé le bouton - et appuyez une fois sur le bouton TV.
4. Relâchez tous les boutons.

Vous devriez maintenant pouvoir contrôler le volume sonore TV et la fonction coupure du son sur l'appareil sélectionné.

Pour revenir au contrôle volume et coupure du son de votre récepteur, repétez les étapes décrites ci-dessus mais appuyez sur TUNER au lieu de TV à l'étape 3.

Utilisation du récepteur pour la lecture d'une source

Lorsque vous branchez une source audiovisuelle (DVD, CD, VCR) sur le récepteur, vous pouvez la contrôler en partie à travers le récepteur.

Lecture d'un DVD à travers le récepteur

1. Branchez-vous le lecteur DVD sur le récepteur (merci de vous référer à la section "Branchement sur des Composants Audiovisuels" pour plus d'informations).

Pour obtenir le son Dolby Digital, la source doit être connectée au récepteur via le connecteur optique ou coaxial.

1. Appuyez sur ON/ECO, sur l'appareil principal ou appuyez sur , sur la télécommande, pour mettre en marche le récepteur.
2. Appuyez sur les boutons SOURCE, sur l'appareil principal ou sur DVD-6 CH, sur la télécommande, pour sélectionner la source DVD.
3. Allumez (ON) le lecteur DVD et commencez la lecture.
4. Allumez (ON) le téléviseur.
5. Sélectionnez le canal A/V approprié sur votre télévisueur (merc di vous reférer au manuel d'utilisation de votre télévisueur pour plus d'informations) jusqu'à ce que l'image en provenance du lecteur DVD apparaissée à l'écran.
6. Réglez le Mode son si nécessaire (merci de vous référer à la section "Contrôle Avancé du Son" pour plus d'informations).

Pour obtenir le son Dolby Prologic II Movie, appuyez sur les boutons SURROUND jusqu'à ce que « Dolby PL II MOVIE » apparaisse sur l'affichage et que toutes les icônes des enceintes s'allument.

LD: Il peut s'avérer nécessaire de sélectionner un Canal Audio différent sur votre LD (merci de vous référer au manuel d'utilisation de votre lecteur LD).

1. Réglez le volume sonore à votre convenance.

Pour pouvoir recevoir le signal du magnétoscope et enregistrer, vous devez brancher la sortie analogue du DVD / CD / SAT / TV sur l'entrée analogue du récepteur.

Fonctionnement de la radio

Le récepteur est équipé d'un symphonisateur intégré pour la fonction radio AM/FM.

Réglage manuel

1. Branchez les antennes FM et AM (merci de vous référer à la section "Branchement des Antennes" à la page 5 pour plus d'informations).
2. Appuyez sur ON/ECO sur l'appareil principal ou appuyez sur , sur la télécommande, pour mettre en marche le récepteur.

1. Appuyez sur les boutons SOURCE, sur l'appareil principal, jusqu'à ce que le mode tuner soit sélectionné ou appuyez sur TUNER, sur la télécommande.

1. Pour sélectionner la bande FM ou AM, appuyez plusieurs fois sur le bouton TUNER.
2. Recherche la station souhaitée en appuyant de façon répétitive sur TUNER - ou sur TUNER+.

Recherche automatique

Appuyez sur TUNER - ou TUNER + sans relâcher pendant environ une seconde afin d'activer la fonction SEARCH automatique. Le récepteur effectue la recherche automatiquement jusqu'à ce qu'il trouve une station.

1. En cas d'interférences, changez la localisation de l'antenne jusqu'à ce que la qualité du son soit optimale. Votre téléviseur et autres appareils électroniques peuvent causer des interférences. Veillez donc à positionner l'antenne le plus éloigné possible de ces appareils.
2. Un faible signal peut affecter la "fonction de recherche automatique". Ajustez l'antenne pour garantir une meilleure réception et ainsi faciliter la recherche.

Sélectionnez un effet sonore, si nécessaire, en appuyant sur le bouton SURROUND. (Reportez-vous à la section « Contrôle Avancé du Son » pour plus d'informations.)

Sélectionner le son mono ou stéréo reproduction

Appuyez sur le bouton ST·MONO de la télécommande pour alterner entre le son mono et le son stéréo en mode tuner FM (lorsqu'il est disponible).

Mise en mémoire de stations radio:

Ce récepteur peut enregistrer jusqu'à 40 stations radio en mémoire. Vous pouvez enregistrer la station radio vous-même ou le récepteur peut automatiquement enregistrer en mémoire les stations radio disponibles par ordre croissant.

Réglage de mémorisation automatique

1. En mode Tuner, sélectionnez la bande FM en appuyant sur TUNER, sur la télécommande.

1. Appuyez sur le bouton TUNER de la télécommande sans le relâcher pendant 3 secondes. « MEMORY » s'affiche en rouge et clignote durant le processus d'enregistrement automatique.

Le récepteur navigue parmi les fréquences radio et entre automatiquement les fréquences radio en mémoire. Lorsque toutes les stations radio disponibles sont entrées en mémoire ou lorsque les 40 positions mémoire disponibles sont utilisées, le préréglage automatique s'arrête.

Un signal faible peut affecter l'efficacité de la "Fonction de Prééglage Automatique". Ajustez la position de l'antenne pour assurer une meilleure réception et une recherche plus efficace.

Préréglage manuel

1. Sélectionnez la bande FM ou AM en appuyant plusieurs fois sur TUNER.
2. Choisissez la station à être mémorisée. (Réglage Manuel) de la page 16 ci-dessus pour plus de détails).
3. Appuyez sur le bouton SAVE de la télécommande. « MEMORY » clignote et un numéro de présélection s'affiche.

1. Lorsque MEMORY clignote sur l'affichage, appuyez sur PR ou PR, sur la télécommande, pour sélectionner l'emplacement souhaité de la prérélection.

1. Appuyez sur le bouton SAVE de la télécommande pour enregistrer la fréquence à l'endroit attribué pour préselection.
2. Répétez les étapes 1-5 pour enregistrer d'autres fréquences.

Récupération des stations présélectionnées

1. Appuyez sur TUNER, sur la télécommande, pour sélectionner le mode tuner.
2. Appuyez sur les boutons PRESET de l'appareil principal ou sur les boutons PR « ou PR » de la télécommande pour sélectionner la station prisesélectionnée.

RDS (système de données radio) pour FM uniquement

L'icône RDS apparait à l'affichage à réception de données RDS. Les informations suivantes peuvent être disponibles pour certaines stations:

• Fréquence de la station;
• Nom de la station;
• Type de programme ; Horloge ;
• Texteradio.

Appuyez répétitivement sur RDS sur la télécommande pour sélectionner le type d'informations que vous souhaitez afficher.

Recherche de stations par type de programme

1. Appuyez répétitivement sur PTY sur la télécommande pour afficher le type de programme souhaité.

1. Appuyez sur TUNER - ou TUNER +, sur la télécommande pour lancer la recherche.

NO PTY apparait à l'affichage si le type de programme sélectionné n'est pas disponible.

1. La recherche s'arrête lorsqu'une station émettant le type de programme sélectionné est trouvée.

Vous pouvez rechercher des stations en utilisant l'un des types de programmes suivants:

NEWS = nouvelles

AFFAIRS = affaires courantes

INFO = informations

SPORT = sports

EDUCAT = éducation

DRAMA = séries et pièces de théâtre

CULTURE = religion ou culture nationale

SCIENCE = science et technologie

VARIED = divers

POP M = musique pop

ROCK M = musique rock

MOR M = musique populaire, facile à écouter

LIGHT M = musique classique

CLASSICS = grands classiques

OTHER M = autres types de musique

WEATHER = météo, médecine

FINANCE = rapports de la Bourse

CHILDREN = programmes pour enfants

SOCIAL AFFAIR = sociologie, histoire, géographie, psychologie, société

FORUM PUBLIC PAR TÉLÉPHONE

TRAVEL = documentaires et programmes concernant les voyages

HOBBY = divertissements & loisirs

JAZZ = musique jazz

COUNTRY = musique country

NATIONAL = musique nationale

OLDIES = vieux succès

FOLK = musique folk

DOCUMENTARY = documentaires

Systèmes d'optimisation sonore

Ce récepteur est équipé de différents systèmes intégrés d'optimisation sonore.

Dolby digital

Le mode Dolby Digital vous permet de bénéficier d’un son surround audio numérique grâce à l’encodage du logiciel sous le format Dolby Digital. Dolby Digital permet d’obtenir une meilleure qualité sonore et une plus grande présence que le Dolby Surround.

Cet appareil est équipé d'un Dolby Digital 5.1 Canaux de sorte que vous puissiez bénéficier d'un son surround audionumérique optimal. Étant différent du Dolby Pro Logic oùnds quatre canaux (Avant Gauche, Avant Droit, Central et Arrière) sont utilisés, ce nouveau système assure une séparation stéréo des enceintes arrière (Arrière Droit, Arrière Gauche). Ces 5 canaux associés à un canal subwoofer pour les basses fréquences (canal 0.1) constituent une entrée à 5.1 Canaux (ou 6 Canaux) en Dolby Digital pour un son des plus sophistiqués.

Dolby pro logic II

Le mode Dolby Pro Logic II utilise un circuit intégré pour diriger le signal audio entre les canaux Gauche, Centre, Droit et Surround Gauche, Surround Droit ; il utilise également les cinq haut-parleurs pour diffuser les programmes de source stéréo et Dolby Pro Logic tels que TV et VCR. Dolby Pro Logic II inclut Dolby Pro Logic II Movie, Dolby Pro Logic II Music et Dolby Pro Logic.

Vous sous-pouces utiliser ce mode avec toutes les sources stéréo (telles que le magnétoscope/SAT) et profiter ainsi du son multicanal.

Enceinte Avant Gauche

Enceinte Centrale

Enceinte Avant Droite

Zone d'Ecoute

Enceinte Avant Gauche

Enceinte Arrière Droite

DTS (Digital Theater Systems) est un système numérique d'ambiance qui délivre 6 canaux audio à 20 bits de qualité supérieure. Il offre 5 canaux à gamme étendue plus un canal spécial pour effets basse fréquence (LFE), destiné aux haut-parleurs d'extrême grave, d'où sa dénomination à 5.1 canaux. On peut l'appliquer avec des configurations 5.1 de haut-parleurs.

DTS est disponible en DVD, SAT/CAB et CD.

Digital Surround

Enceinte Centrale

Enceinte Avant Droite

Enceinte Avant Gauche

Zone d'Ecoute

Subwoofer

Enceinte Avant Gauche

Enceinte Arrière Droite

Dolby 3 stéréo

Le mode '3 Stéréo' redirige les signaux Surround vers les enceintes avant gauche et droite lorsque seules les enceintes avant et l'enceinte centrale sont utilisées.

3 Stereo

Enceinte Avant Gauche

Enceinte Centrale

Enceinte Avant Droite

Zone d'Ecoute

Le mode Stéréo reproduction utilise les deux canaux principaux des enceintes avant. Utilise ce mode si vous n'avez branché que les enceintes avant.

DSP (processeur de son numérique)

Ces effets sonores numériques ressemblant aux sons produits par un environnement réel (DISCO / STADIUM / THEATER / JAZZ CLUB / ARENA). Le système DSP convertit automatiquement les signaux audio analogiques en signaux numériques, ce qui vous permet de régler le son sans perte de qualité. Différents modes vous offrent différentes sensations spatiales et différents types d'environnement sonore.

Mode nuit

En utilisant la technologie DRC (commande de portée dynamique), vous pouvez profiter de la qualité du son Dolby Digital la nuit, sans déranger vos colocataires ou voisins. Le mode nuit réduit les différences de volume entre les voix et les bruits, tels que les explosions, tout en vous apportant le son Dolby Digital sur un composant actif (DVD, SAT). Le mode nuit peut être activé en appuyant sur le bouton NIGHT de la télécommande. DRC OFF (par défaut) apparait sur l'affichage. Lorsque DRC OFF (par défaut) est affiché, continuez d'appuyer sur le bouton NIGHT pour faire défiler les différents modes nuit et sélectionner celui que vous souhaitez. Choisissez parmi les trois possibilités de compression : DRC OFF, SOFT, ON.

Le mode nuit est disponible uniquement lors d'une lecture avec signal Dolby Digital.

Système dbas (dynamic bass amplified system)

Avec le système dBas, un amplificateur est installé dans le récepteur de manière à ce que le caisson de graves ait suffisamment de puissance pour reproduire les effets puissants.

4 Paramètres disponibles : SOFT, BALANCED, STRONG et POWERFUL.

Appuyez sur le bouton SUBWOOFER pour attribuer un niveau d'effets (dB) au caisson de graves en fonction de vos préférences.

Réglage de précision des composants

Le récepteur peut être mis directement en marche en appuyant sur les boutons DVD • 6CH / SAT • CABLE / TV / CD • TAPE / VCR / TUNER de la télécommande ; ceux-ci sélectionnent également le mode de son surround le plus adapté. Les modes surround par défaut pour les différents composants sont répertoriés dans le tableau ci-dessous. Si vous souhaitez modifier le mode surround, appuyez sur le bouton SURROUND plusieurs fois afin de faire défiler les différents choix de modes surround et sélectionner celui que vous souhaitez.

DOLBY PL II MUSIC => DOLBY PL EMULATION => 3 STEREO => ARENA => JAZZ CLUB => THEATER => STADIUM => DISCO => STEREO => DOLBY PL II MOVIE

Source Entrée	Si l'Entrée Numérique (optique ou coaxiale) est sélectionnée	Si l'Entrée Analogue est sélectionnée
DVD	Dolby Digital	PRO LOGIC
SAT	Dolby Digital	PRO LOGIC
VCR	N/A	PRO LOGIC
TV	Dolby Digital	PRO LOGIC
CD	STEREO	STEREO
TAPE	N/A	STEREO
TUNER	N/A	STEREO

Le récepteur conserve la dernière sélection en mémoire.

Si vous source est PCM linéaire (CD), le format sera Dolby Pro Logic même avec une Entrée Digitale.

Réglage du signal d'entrée

Le récepteur désigne par défaut les réglages qui assurent une plus grande facilité d'utilisation (voir tableau).

Si votre branchement est différent du réglage par défaut,

1. Sélectionnez la source
2. Appuyez sur le bouton SETUP pour afficher les options sélectionnées.
3. Appuyez sur les boutons de réglage Gauche ou Droit jusqu'à ce qu'ANALOG s'affiche.
4. Appuyez sur les boutons flèche du Haut et du Bas pour sélectionner optique / coaxial / analogique, en fonction de votre connexion.

Votre sélection est enregistrée automatiquement.

La source sélectionnée et la source d'entrée sont indiquées à l'affichage tant qu'elles demeurent actives, sauf lorsqu'il y a des changements temporaires à l'affichage (par ex. réglage du volume).

Entrée numérique

Sélectionnez ce réglage pour la lecture de signaux numériques en provenance d'un lecteur DVD, CD, LD, SAT ou Téléviseur.

SOURCE	ENTRÉE PAR DÉFAUT (telle qu'elle est indiquée à l'affichage)
SAT	Analogue (SAT/ANL)
DVD	Analogue (DVD/ANL)
CD	Analogue (CD/ANL)
VCR	Analogue (VCR/ANL)
FM/AM	Tuner Intégré
TAPE	Analogue (TAPE /ANL
TV	Analogue (TV/ANL)

L'Entrée numérique n'est disponible que pour DVD, SAT, CD et Téléviseur.

Entrée analogique

Sélectionnez ce réglage pour la lecture de signaux analogiques en provenance d'un lecteur de cassettes, magnétoscope ou tourne-disque.

SOURCE	ENTRÉE DISPONIBLE
SAT	Analogue / Optique / Coaxial
DVD	Analogue / Optique / Coaxial
CD	Analogue / Optique / Coaxial
VCR	Analogue / -/ -
TAPE	Analogue / -/ -
TV	Analogue / Optique / -

Réglage de précision des enceintes

Tous les paramètres de base ont déjà été présélectionnés pour les enceintes fournies.

Toutefois, pour rendre le son surround plus efficace et vous conformer aux conditions acoustiques de votre lieu d’écoute, il vous faut différer le signal au niveau de certaines enceintes. Ce différé permet de compenser les enceintes centrale ou surround qui sont plus proches de votre position d’écoute que les enceintes avant. Vous pouvez utiliser le bouton SETUP pour ajuster la hauteur du son relative au niveau des enceintes.

Test sonore des enceintes

Vous pouvez écouter la sonorité de chaque enceinte.

1. Appuyez sur la touche LEVEL (NIVEAU) de la télécommande sans la relâcher.

Vous entendrez un petit bruit dans chaque enceinte, les unes après les autres. L'enceinte qui

est en train d'émettre le son est indiquée sur l'affichage.

1. Pour régler le volume sonore du test tone, faites tourner le bouton de VOLUME ou appuyez sur le bouton + ou - de la télécommande pour ajuster le volume sonore Principal (si nécessaire).

Appuyez une nouvelle fois sur LEVEL, puis utilisez le bouton Up ou Down pour régler individuellement le niveau de bruit de chaque canal.

Régler le volume de chaque enceinte

1. Pour régler le niveau de volume de chaque enceinte, appuyez sur la touche LEVEL de la télécommande.
2. Continuez d'appuyer sur cette touche LEVEL afin de sélectionner le canal à régler, puis appuyez sur les boutons du Haut ou du Bas pour régler le niveau.

Vous pouvez régler le niveau du volume global en tournant le bouton VOLUME ou en appuyant sur les boutons + ou - de la télécommande.

Indication des réglages avancés par défaut de l'usine à l'écran VFD

Les réglages par défaut des distances des enceintes du récepteur sont les suivants:

Enceintes avant (L/R) 5m

Enceinte centrale (Cch) 5m

Enceintes arrière (SUR) 3m

Configurations des enceintes

Vous pouvez également modifier la configuration des enceintes.

Utilisez un caisson de graves pour bénéficier du meilleur du son.

• Distance des enceintes : Pour une distance surround optimale, mesurez la distance entre l'enceinte et votre position d'écoute.
• Appuyez sur le bouton SETUP pour afficher les options de configuration.

1. Appuyez sur les boutons de réglages Gauche ou Droit jusqu'à ce que l'enceinte que vous souhaitez modifier s'affiche.

1. Appuyez sur les boutons flèche du Haut et du Bas pour modifier les paramètres de l'enceinte. Votre sélection est enregistrée automatiquement.

1. Répétez les étapes 2 et 3 pour régler les informations relatives à l'enceinte suivante.

Sélection Enceinte Centrale	Oui/ Non
Sélection Enceinte Surround	Oui/ Non
Distance Enceintes Avant	1 -10 m
Distance Enceinte Centrale	0 -10 m
Distance Enceintes Arrière	0 -10 m

1. Lorsque la configuration est effectuée, attendez 5 secondes pour enregistrer automatiquement vos paramètres ou appuyez sur n'importe quelle touche pour enregistrer votre sélection et le mode de configuration.

Par défaut, les enceintes Centrale et Surround sont sur YES. Sélectionnez le paramètre NO pour celles que vous ne souhaitez pas utiliser ; de cette manière, les performances du son ne sont pas altérées.

Affichage des formats de programme

En mode de lecture d'une source numérique, le récepteur passe automatiquement au mode surround correspondant et affiche les icônes des enceintes à la droite de l'écran d'affichage. (Voir diagramme).

Toutefois, il est important de noter que toutes les sources Dolby Digital ne sont pas encodées pour les cinq canaux plus le LFE*. Les icônes des enceintes indiquent quelles enceintes sont effectivement actives. (Voir "Réglage de Précision des Enceintes") et les lettres à l'intérieur des icônes indiquent quels canaux sont présents. Par exemple, le diagramme ci-dessus indique que les cinq enceintes et le subwoofer sont actifs et que les sources numériques en lecture ont cinq canaux plus le LFE.

• LFE signifie Effet Basses Fréquences. Le message "LFE" apparaît si la source numérique contient des informations LFE. Dans ce cas, les signaux basses fréquences sont transmis au niveau du subwoofer pour offrir des effets basses fréquences plus dynamiques. Si la led clignote, soit les signaux sont trop faibles, soit ils viennent d'être perdus.

L'indicateur ST est éteint.

• Ajustez l'antenne.
• Appuyez sur le bouton GO BACK/ST. MONO pour vérifier que vous n'êtes pas en mode mono.

Le signal est mono. Bourdonnements ou interférences.

• Le signal est trop faible. Connectez une antenne externe.
• Ajustez l'antenne.
• Éloignez l'antenne de tout appareil électronique.

Il y a des interférences sur la réception FM.

• Éteignez tout appareil électrique (un lecteur DVD, CD, par exemple) se trouvant à proximité du récepteur.

La télécommande ne permet pas de contrôler l'appareil.

• Une autre source est sélectionnée sur la télécommande. Appuyez sur le bouton source correspondant.
• Vous avez oublié d'installer les piles. (fournies avec le système) Installez les piles avant d'essayer d'utiliser la télécommande. Insérez les piles en respectant les indications de polarités + et - à l'intérieur du compartiment à piles de la télécommande.
• Les piles sont en perte de puissance. Remplacez les piles.
• La télécommande n'est pas braquée directement en direction du détecteur de commande à distance sur l'unité centrale ou il y a un obstacle entre la télécommande et l'unité centrale.
• La télécommande est trop éloignée de l'unité centrale. Rapprochez-vous.

La télécommande ne retient pas les codes programmés.

• Les piles sont en perte de puissance. Remplacez les piles.

La télécommande oublie quelle source a été sélectionnée.

• Les piles sont en perte de puissance. Remplacez les piles.

Pas de son.

Assurez-vous que les enceintes soient branchées. - Vérifiez les branchements d'entrée. - Vérifiez les branchements sur la source d'alimentation. Assurez-vous que le signal MUTE de mise en sourdine soit éteint sur le panneau avant de l'appareil. Assurez-vous que le réglage numérique (optique, coaxial ou analogique) soit correct. Assurez-vous que les écouteurs soient insérés.

Aucun son en provenance d'un canal.

• Vérifiez les réglages de niveau des enceintes.
• Vérifiez les branchements des fils des enceintes ou câbles des sources externes.

Présence d'interférences lorsque vous mettez votre téléviseur en marche.

• Téléviseur est trop rapproché du système audio.

Décalage entre le son et l'image

• Vérifiez les branchements entre le récepteur et les enceintes s'il y a un décalage entre la partie audio et vidéo. Assurez-vous que les câbles audio et vidéo soient branchés correctement.

TAPE OUT et REC OUT ne fonctionnent pas en mode VCR.

Assurez-vous que votre appareil n'est pas en mode entrée directe 6 canaux. - En mode VCR, la sortie du magnétoscope (VCR OUT) est mise en sourdine. - En mode TAPE, la sortie cassette (TAPE OUT) est mise en sourdine.

Nettoyage du corps de l'appareil

• Débranchez le système de sa source d'alimentation C/A avant d'essuyer le corps de l'appareil avec un chiffon doux à poussière ou avec une peau de chamois légèrement humide. N'utilisez jamais de solvants puissants.

Débranchez le système audio de sa source d'alimentation avant de procéder à toute opération de maintenance.

Nettoyage

Nettoyez le corps de l'appareil avec un chiffon doux à poussière.

Importantes informations relatives aux piles

• Enlevez les piles de la télécommande si vous pensez ne pas l'utiliser pendant plus d'un mois afin d'éviter tout écoulement.
• Jetez immédiatement des piles ayant coulé, celles-ci dégageant des électrolytes pouvant causer des brûlures de la peau et autres blessures corporelles.
• Jetez vos piles usagées de façon appropriée, conformément aux règles locales et régionales en vigueur.
• Des piles peuvent dégager des électrolytes si elles sont mélangées avec des piles de types différents, si elles sont mal installées, si elles ne sont pas replacées toutes en même temps, si elles sont jetées dans le feu, ou si une tentative est faite de recharger des piles non rechargeables.

Précautions d'emploi

• Ne pas avoir le boîtier de l'appareil en aucun cas. Faites appel à un technicien qualifié pour toute réparation ou tout réglage interne.
• Ne jamais faire fonctionner cet appareil sans son boîtier.
• Ne pas toucher le lecteur avec les mains mouillées. Si tout liquide vient à se déverser à l'intérieur du lecteur, faites examiner le lecteur par un technicien qualifié.
• Laissez votre appareil à l'abri des éclaboussures.

Précautions d'emploi dans l'utilisation des écouteurs

• N'utilise pas les écouteurs avec le volume sonore à son maximum. Les experts de l'ouïe déconseillent fortement toute écoute prolongée à un niveau élevé du volume sonore.
• Si vous avez des bourdonnements dans les oreilles, réduisez le volume sonore ou cessez toute utilisation.
• Utilisez avec précaution ou cessez toute utilisation dans des situations potentiellement dangereuses.
• Même si vos écouteurs sont du type ouverts de sorte que vous puissiez entendre les bruits de votre environnement extérieur, ne réglez pas le volume sonore à un niveau tel que vous ne puissiez pas entendre les bruits de votre environnement immédiat.

Ne pas enfreindre

Ce produit ne doit être utilisé que dans le cadre de sa fonction première, à savoir à but de divertissement, en l'absence de toute violation de la législation sur les droits d'auteur. Toute tentative d'utilisation de ce produit en dehors de sa fonction première est illégale et condamnée par Thomson.

Section amplificateur:

Puissance de sortie RMS : mode Dolby Digital avec 10 % de distorsion harmonique totale

Canaux avant et arrière : 55 Watts pour chaque canal (1 KHz, 6 Ohm)

Canal central : 90 Watts (1 KHz, 3 Ohm)

Canal du caisson de graves : 90 Watts (100 Hz, 3 Ohm)

Puissance de sortie RMS totale, mode Dolby Digital : 400 W

Puissance de sortie DIN, mode Dolby Digital Mode avec 10% de distorsion harmonique totale

Canaux avant (G et D) : 44 Watts par canal (1 KHz, 6 Ohm)

Canaux arrière (G et D): 44 Watts par canal (1 KHz, 6 Ohm)

Canal central : 90 Watts (1 KHz, 3 Ohm)

Canal du caisson de graves : 90 Watts (100 Hz, 3 Ohm)

Puissance de sortie DIN : mode Dolby Digital avec 1 % de distorsion harmonique totale

Canaux avant (G et D): 34,1 Watts par canal (1 KHz, 6 Ohm)

Canaux arrière (G et D): 34,1 Watts par canal (1 KHz, 6 Ohm)

Canal central : 65 W (1 KHz, 3 Ohm)

Canal du caisson de graves : 65 Watts (100 Hz, 3 Ohm)

Atténuation du silencieux : 65 dB

Réponse de fréquence: 20 kHz / -3 dB, 1 kHz réf.

Réponse de fréquence du caisson de graves : 10 Hz / -3 dB, 80 Hz ref.

Mode DIN 1 kHz FL / FR STEREO : 45 Watts x 2 à 6 ohm < 10 % THD

Rapport signal à bruit : 65 dB (Mode Dolby digital)

Rapport signal à bruit vidéo de 40 dB à 60 dB

Entrée (Sensibilité / Impédance): 1Vp-p/ 75 ohms

Sortie (Niveau / Impédance): 1Vp-p/ 75 ohms

Gamme de Fréquences: de 10Hz à 6MHz à +/- 3dB

Section syntonisateur AM:

Gamme de fréquences: 2kHz +/-6dB, 1kHz ref.

Sensibilité Exploitable: 800uV/m @ S/N 20dB

Rapport signal / interférence: 38dB

Rejet Fréquence Intermédiaire (FI): 35dB

Section syntonisateur FM:

Gamme de fréquences: 15kHz +/-3dB, 1kHz ref.

Mise en Sourdine: 24dBu

Rapport signal / interférence: 60dB (stéreo) / 65dB (mono)

Rejet Fréquence Intermédiaire (FI): 50dB

Appareil: 95 × 430 × 355

Enceintes avant et surround : 156 x 80 x 90

Enceinte centrale : 68 x 248 x 85

Caisson de graves : 316 x 160 x 355
