SEW-3037 - Caméra de surveillance SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Caméra de surveillance
Résolution vidéo	Non précisé
Vision nocturne	Oui
Connectivité	Non précisé
Alimentation	Non précisé
Détection de mouvement	Oui
Stockage	Non précisé
Type d'objectif	Non précisé
Angle de vue	Non précisé
Audio	Non précisé
Résistance aux intempéries	Oui
Dimensions	Non précisé
Poids	Non précisé
Compatibilité	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - SEW-3037 SAMSUNG

Comment configurer le SAMSUNG SEW-3037 pour la première fois ?

Pour configurer le SAMSUNG SEW-3037, branchez l'unité principale et l'unité portable, puis suivez les instructions à l'écran pour établir une connexion entre les deux appareils.

Que faire si l'écran de l'unité portable ne s'allume pas ?

Vérifiez que l'unité portable est correctement chargée. Si l'écran ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant et en le rebranchant.

Comment ajuster le volume de l'unité portable ?

Pour ajuster le volume, utilisez les boutons de contrôle du volume situés sur le côté de l'unité portable.

Pourquoi la connexion entre l'unité principale et l'unité portable est-elle instable ?

Assurez-vous que les deux unités sont à portée l'une de l'autre et qu'il n'y a pas d'obstacles majeurs. Si le problème persiste, essayez de réinitialiser les deux appareils.

Comment nettoyer le SAMSUNG SEW-3037 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Que faire si je ne reçois pas de son ?

Vérifiez que le volume est suffisamment élevé et que l'unité portable est correctement connectée. Si le problème persiste, redémarrez les deux unités.

Comment réinitialiser le SAMSUNG SEW-3037 aux paramètres d'usine ?

Pour réinitialiser l'appareil, consultez le manuel d'utilisation pour les instructions spécifiques, généralement en accédant au menu des paramètres et en sélectionnant 'Réinitialiser'.

Quel est l'autonomie de la batterie de l'unité portable ?

L'autonomie de la batterie de l'unité portable est d'environ 10 heures, selon l'utilisation. Assurez-vous de charger l'appareil régulièrement.

Comment puis-je mettre à jour le logiciel du SAMSUNG SEW-3037 ?

Pour mettre à jour le logiciel, connectez l'unité principale à un réseau Wi-Fi et suivez les instructions dans le menu des paramètres pour rechercher les mises à jour.

MODE D'EMPLOI SEW-3037 SAMSUNG

Manuel d'utilisation

SEW-3037W

SafeVIEW manuel d'utilisation

©2012 Samsung Techwin Co., Ltd. Tous droits réservés.

Marque commerciale

SAMSUNG SAMSUNG TECHWIN est le logo déposé de Samsung Techwin Co., Ltd. Le nom du produit est la marque commerciale déposée de Samsung Techwin Co., Ltd. Les autres marques commerciales mentionnées dans ce manuel sont des marques déposées de leurs propriétaires respectifs.

Restriction

Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être produit, distribué ou modifié, tout ou en partie, sans le consentement formel de Samsung Techwin.

Clause de non responsabilité

Samsung Techwin fait de son mieux pour vérifier l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Samsung Techwin se réserve le droit de modifier les contenus de ce document sans avis préalable.

Instructions importantes relatives à la sécurité

1. Veuillez lire ces instructions.
2. Conserves ces instructions.
3. Prétez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez-le avec un tissu sec.
7. N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produit en la chaleur.
9. Veillez à vous conformer aux sécurité des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.
10. Veillez à ce que personne ne marche ou ne se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.

Avertissement de la FCC :

Tout changement ou toute modification qui n’auraient pas été expressément approuvées par la partie chargée de la conformité pourraient faire perdre à l’utilisateur son droit d’utiliser cet appareil.

Cet appareil est conforme à l'article 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes :

Cet appareil ne doit pas créer d'interférences nuisibles, et cet appareil doit accepter toutes les interférences qu'il reçoit, y compris celles pouvant perturber son fonctionnement.

Remarque :

Cet appareil a été testé et s'est révélé conforme aux normes relatives aux équipements numériques de classe B, définies dans l'article 15 de la règlementation FCC. Ces normes sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement domestique. Cet appareil génère, utilise et peut émettre des fréquences radio qui, faute d'une installation et d'une utilisation conformes au manuel d'utilisation, peuvent perturber les communications radio. Il n'existe toutefois aucune garantie que de telles interférences ne se produisent pas suite à une installation a priori conforme. Si cet appareil génère des interférences nuisibles à la réception radiophonique ou télévisuelle – ce qui peut être détecté en mettant l'appareil hors tension puis sous tension –, l'utilisateur est invité à tenter de corriger ces interférences en suivant l'une ou plusieurs des recommandations suivantes :

• Réorienter ou relocaliser l'antenne de réception.
• Augmenter la distance séparant l'appareil du moniteur.
• Brancher l'appareil à une prise de courant reliée à un circuit autre que celui utilisé par le moniteur.
• Consultez un revendeur ou un technicien radio/TV qualifié pour obtenir une assistance.

Avertissement

DANGER D'ETRANGLEMENT - Conserve le cordon hors de portée des enfants. Ne place JAMAIS laamera ou les cordons à moins d'1 mètre de distance du berceau de l'enfant ou de son parc. N'utilise jamais de rallonge avec les adaptateurs CA. Utilise uniquement les adaptateurs CA fournis. - Assemblage ou installation à effectuer par un adulte. - Ce produit contient des petites pièces qui peuvent provoquer un accident. Éloignez les petites pièces de la portée des enfants. - Ce produit N'EST PAS destiné à remplacer la surveillance correcte d'un enfant. Vous DEVEZ vérifier régulièrement l'activité de votre enfant, ce produit n'informe pas les parents des activités silenciées de l'enfant. - Préalablement à l'utilisation de ce produit, lisez et respectez les instructions contenues dans ce livre, et lisez et respectez les instructions et avertissements mentionnés sur le produit.

• N'utilise JAMAIS l'émetteur ou le moniteur proche de l'eau, d'une baignoire, d'un évier, d'un bac de lessive, d'un sol humide, etc.
• Ce produit est conçu pour être utilisé en intérieur uniquement.
• Ce produit n'est pas destiné à être utilisé comme un moniteur médical et son utilisation ne devrait pas remplacer la surveillance d'adultes. L'émetteur détecte les niveaux de bruit anormaux dans une portée de 2 à 3 mètres (6 à 10 pieds) de l'enfant. Si l'enfant se déplace en dehors de cette portée, l'unité ne sera pas capable de détecter les sons de l'enfant.
• Il est essentiel que vous vérifiez la portée et les conditions de fonctionnement du moniteur de l'émetteur lors de son installation initiale et ensuite de façon régulière.
• Vérifiez régulièrement la réception. Testez le moniteur avant de l'utiliser et après avoir changé l'emplacement de la caméra.

La plage de transfert du signal sans fil peut être réduite si un obstacle comme un mur en béton se trouve entre la caméra et le moniteur.

• Pour éviter la surchauffe, gardez le produit et les adaptateurs secteur CA loin des rayons du soleil et des sources de chaleur telles que les radiateurs, bouches de chaleur, appareils de cuisson (cuisinières, fours, etc.) et autres appareils produits de chaleur (amplificateurs, télévisions, stéréos, etc.).
• S'assurer que le produit est bien aéré pendant l'utilisation. Évitez le contact avec les oreillers et le mobilier, ce qui peut obstruer la ventilation.
• Utiliser uniquement les adaptateurs CA fournis avec le produit, d'autres adaptateurs pourraient endommager le produit.

Branchez les adaptateurs uniquement dans des prises de courant domestique (100-240 volts CA). Placez les adaptateurs CA de sorte à éviter les points de pincement, sinon vous pourriez les endommager.

• Lorsqu'un adaptateur CA est branché sur une source de courant, NE TOUCHEZ PAS l'extrémité libre du cordon de l'adaptateur CA.
• Ne pas utiliser de rallonges avec les adaptateurs secteur CA pour éviter l'entrelacement.
• Ce produit ne doit être entretenu que par le personnel qualifié et autorisé des centres de service Samsung.
• Les images et sons sont transmis par voie de fréquence aérienne et les transmissions peuvent être captées par d'autres unités.
• Soyez vigilants si vous utilisez le système pour surveiller un enfant en bas âge, ne placez pas la caméra à un emplacement où l'enfant peut l'atteindre.
• Lors de l'utilisation du système uniquement avec la batterie dont la charge est faible, l'image et/ou le son peut être affecté.
• Si cela se produit, veuillez connecter l'adaptateur secteur CA.

Sommaire

Contenu 5

Mise en ROUTE

Description des fonctions 6

La mise sous tension de votre moniteur 6

Exploitation du système 6

Affichage du mode de visualisation

Description du voyant 8

Utilisation du voyant 8

Fonctionnement du menu 8

Utilisation des boutons de configuration 8

Utilisation des icônes de configuration 9

Présentation

Apprendre à utiliser votre système de surveillance 10

Moniteur sans fil 10

Caméra sans fil 12

Installation

Comment installer. 13

Moniteur sans fil 13

Caméra sans fil 13

ANNEXE

Spécifications 14

Dépannage 15

Contenu

Le système est livré avec les composants suivants:

Camera

Moniteur

Manuel d'utilisation & Bon de garantie

Adaptateur de la caméra

Adaptateur du moniteur

Chevilles en plastique (1EA) et Vis (1EA)

Vérifiez le contenu de votre colis afin de confirmer que vous avez reçu le pack complet, y compris tous les composants mentionnés ci-dessus.

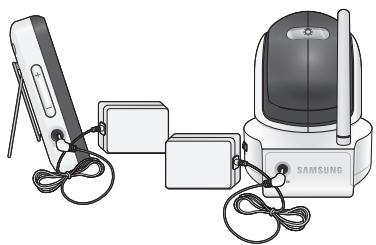

La mise sous tension de votre moniteur

Après avoir ouvert la boîte, chargez complètement le moniteur avant de l'utiliser. APRÈS le chargement initial, rechargez selon les besoins.

Moniteur sans fil

Vous pouvez utiliser le périphérique tout en le chargeant avec l'adaptateur connecté.

S'il est chargé, le périphérique est portable.

Caméra sans fil

La caméra sans fil doit être toujours branchée pour la visualisation.

Vérifiez si les LED d'alimentation du moniteur sans fil sont allumées.

Exploitation du système

Le fonctionnement de base est le suivant :

Jumelage du moniteur et de la caméra

Les unités sont déjà jumelées pour plus de facilités. Ce bouton est utilisé pour ajouter une camera supplémentaire. L'utilisateur peut sélectionner le numéro de camera à affecter. Vous pouvez ajouter jusqu'à 4 cameras.

1. Mettez sous tension en réglant l'interrupteur d'alimentation sur ON. Les LED d'alimentation du moniteur doivent être allumées.
2. Appuyez sur le bouton [MENU] du moniteur.
3. Sélectionnez [ ] en appuyant sur le bouton [▲] ou [▼].
4. Sélectionnez le numéro de caméra en appuyant sur le bouton [▲] ou [▼]. Appuyez sur le bouton [ ] pour confirmer.

Une icône de jumelage apparait et la recherche d'une caméra permettant de passer en mode jumelage est lancée.

Un compte à rebours apparaît au milieu de la barre des icônes supérieure indiquant un décompte de 30 à 0.

1. Appuyez sur le bouton [PAIR] de la caméra situé à l'arrière de celle-ci.
2. Dans les 30 secondes suivantes, si le moniteur a jumelé laamera avec succès, l'écran avec l'image s'affichera automatiquement.

• Après 30 secondes, si aucune caméra n'est enregistrée, l'icone « Out of Range » s'affiche et l'utilisateur doit revenir au numéro de caméra précédent à l'aide du menu.

Voix activée (VOX)

Permet de faire ressortir un son significatif d'un bruit ambiant de fond. L'écran s'éteint et passe en mode « VOX » s'il n'y a pas de son significatif au-delà d'un certain niveau durant 1 minute. Parallèlement, l'écran du moniteur s'allume dès qu'il détecte un son autour de la caméra. En mode « VOX », vous pouvez régler la sensibilité avec [ ] dans le menu.

H(Haut) : permet de sélectionner une sensibilité plus élevée. L(Faible) : permet de sélectionner une sensibilité plus basse.

Mode veille

Appuyez sur le bouton [SLEEP] pour éteindre l'écran et économiser la batterie. Notre moniteur continue de détecter le son autour de la camera. Appuyez sur n'importe quel bouton pour allumer l'écran.

Hors de la portée

Si la caméra et le moniteur ne sont pas jumelés ou si le moniteur est hors de portée de transmission avec la caméra jumelée, le message « Out of Range » apparait avec des signaux sonores d'avertissement à intervalle régulier.

Communication à deux voies

Appuyez sur le bouton [TALK] tout en parlant.

Niveau de son

Plus le son est fort autour de la caméra, plus les LED s'allument.

Surveillance portable

Faites glisser vers le haut l'attache de ceinture intégrée au moniteur pour pouvoir l'utiliser. Lorsque vous ne l'utilisez pas, poussez l'attache dans sa position d'origine.

Veilleuse

Appuyez sur le bouton [ ] de la caméra ou sur le bouton [ ] du moniteur sans fil pour allumer/éteindre la veilleuse.

PTZ à distance

Vous peuvent contrôler la caméra à distance pour exécuter les fonctions de Panoramique, d'Horizontale-Verticale ou de Zoom numérique.

Utilisez les boutons [ / / ] sur le moniteur pour contrôler la caméra.

Utilisez [@] depuis le menu pour effectuer un zoom avant numérique.

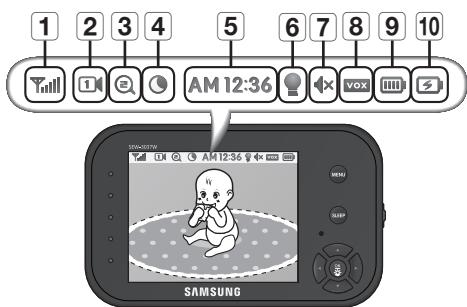

Voyant du signal

Le voyant du signal permet d'indiquer la puissance du signal reçu depuis la antenne.

Le nombre de barres dans le voyant du signal permet d'indiquer la puissance du signal. S'il n'y a aucune barre ou une seule, cela signifie que le signal est faible. S'il y a 5 barres, cela signifie que le signal est puissant.

2 Numéro de la lampe

Permet d'indiquer que la caméra est affichée sur l'écran actuel. Lorsque le mode de balayage est sélectionné, cette icône clignote.

3 Mode de zoom X2

Permet d'indiquer que l'écran actuel est en mode zoom avant. Utilisez les quatre boutons directionnels pour déplacer la caméra. Sélectionnez x1 dans le menu pour effectuer un zoom arrière.

4 Voyant de vision nocturne

Permet d'indiquer que le mode de vision nocturne de la caméra est activé. L'écran apparait en Noir et Blanc dans ce mode.

5 Horloge numérique

Permet d'afficher l'heure réglée sur le moniteur. L'heure s'affiche uniquement en format AM / PM et non en format 24 heures.

6 Veilleuse

Indique si la veilleuse est allumée.

7 Enceinte du moniteur en silencieux

Permet d'indiquer que l'enceinte du moniteur est en mode silencieux. Une fois que l'enceinte du moniteur est en mode silencieux, aucun son n'est produit depuis laamera.

8 VOX activée

Permet d'indiquer que l'insecteur Alimentation / VOX est réglé sur le mode « VOX »

9 Niveau de capacité de la batterie

Indique la charge restante de la batterie. Elle est indiquée sur 4 niveaux, et un avertissement de décharge.

10 Charge en cours

Permet d'indiquer que la batterie est en cours de chargement par l'entrée d'alimentation CC. Si la batterie est presque vide, elle clignote pour alerter l'utilisateur qu'il recharge l'unité.

Avertissement d'absence de signal

Le message « Out of Range » indique que le récepteur n'a pas d'accès à la camera. Changez la position de la camera ou vérifiez l'alimentation électrique de la camera.

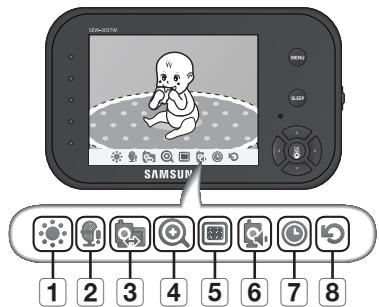

Utilisation des boutons de configuration

Appuyez sur le bouton [MENU] du moniteur pour afficher l'écran du menu.

Utilisez le bouton [ / / / ] pour consulter le menu, et appuyez sur le bouton [ ] pour appliquer les modifications.

Entrez dans le réglage du menu

Passer à un menu

Régler le niveau

Enregistrer la modification

1. Appuyez sur le bouton [MENU] pour entrer dans le réglage du menu ou le quitter.
2. Passez à un autre menu en appuyant sur le bouton [◄] ou [►].
3. Réglez le niveau d'options en appuyant sur le bouton [▲] ou [▼].
4. Appuyez sur le bouton [▲] pour enregistrer et terminer.

Si aucune action n'est effectuée dans les 20 secondes, il repasse en mode moniteur en sauvegardant.

Luminosité

Permet de régler la luminosité de l'image affichée. Si vous utilisez une caméra multiple, vous pouvez régler la luminosité de chaque caméra.

2 Sensibilité de la VOIX de la caméra

Si vous n'êtes pas en mode « VOX », « OFF » s'affiche et ne doit pas être sélectionné.

En mode VOX, vous pouvez sélectionner « H » (Haute) ou « L » (Basse). Si vous sélectionnez « H », le moniteur peut se déclencher par un niveau de son plus bas que le réglage « L ».

3 Jumelage

Voupeau nerogrammer une camera sans fil avec le moniteur à l'aide du menu d'enregistrement lorsque vous visualisez la video de la camera sans fil selectionnee.

4 Zoom

Effectuez un zoom avant sur l'image actuelle (2x). Si vous utilisez plusieurs caméras, vous pouvez régler le zoom de chaque caméra.

5 Sélection de la caméra/mode de balayage

Permet de spécifier quelle caméra est actuellement affichée. Chaque fois qu'une caméra différente est sélectionnée, la Luminosité, le Niveau de sensibilité de la VOX, le Volume des enceintes de la caméra, et les Règles du zoom sont sauvegardés sur cette caméra spécifique. Si le mode « SCAN » est sélectionné, chaque caméra enregistrée sera affichée en ordre croissant par intervalles de 10 secondes. Si une ou plusieurs caméras sont éteintes ou hors de la portée, le moniteur affiche le voyant « Out of Range » pendant 10 secondes pour cette caméra.

6 Régler le volume des enceintes de la alarme

Permet de régler le volume des enceintes sur la caméra dans ce menu. Le volume peut être réglé de 1 à 5, 5 étant le niveau de son le plus haut et 1 le plus bas. Si « MUTE » est sélectionné, aucun son n'est transmis à l'enceinte lorsque le bouton [TALK] est actionné.

7 Réglage de l'heure

Permet de régler l'heure affichée sur le moniteur. Utilisez le bouton [▶] ou [▶] pour sélectionner un champ. Utilisez le bouton [▲] ou [▼] pour changer les numéros dans le champ sélectionné

8 Réinitialisation

Sélectionnez pour réinitialiser le moniteur sur les règles par défaut. Tous les règles y compris l'heure et les informations de jumelage seront ramenées aux valeurs par défaut.

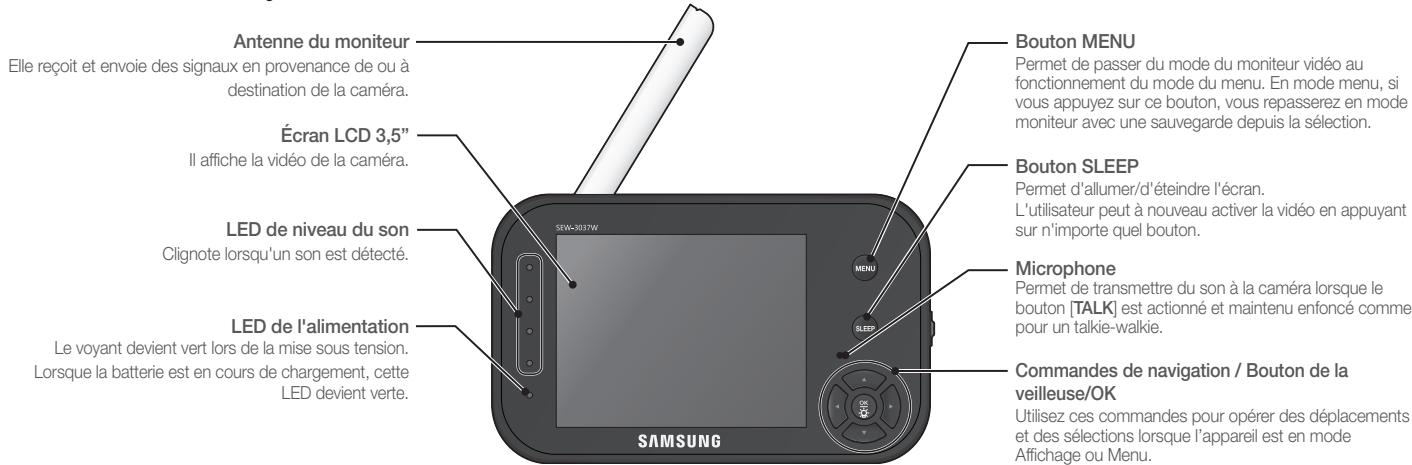

Moniteur sans fil

Après avoir ouvert la boîte, chargez complètement le moniteur avant de l'utiliser. Après le chargement initial, rechargez selon les besoins.

Commandes de navigation / bouton

Mode Affichage : Les commandes suivantes peuvent être utilisées pendant l'émission de vidéo en direct de la camera

• Appuyez sur le bouton [▲] ou [▼] pour régler le cadrage de la caméra vers le haut ou vers le bas.
• Appuyez sur le bouton [▲] ou [▶] pour régler le cadrage de laamera vers la gauche ou vers la droite.
• Appuyez sur le bouton [ ] pour allumer/éteindre la veilleuse.
• Lorsque vous effectuez un zoom, utilisez le bouton [▲/▼/▲▶] pour déplacer l'écran autour.

Mode menu : Utilisez les boutons fléchés [▲/▼/▲▶] pour naviguer en mode menu. Appuyez sur le bouton [ ] pour confirmer la sélection du menu.

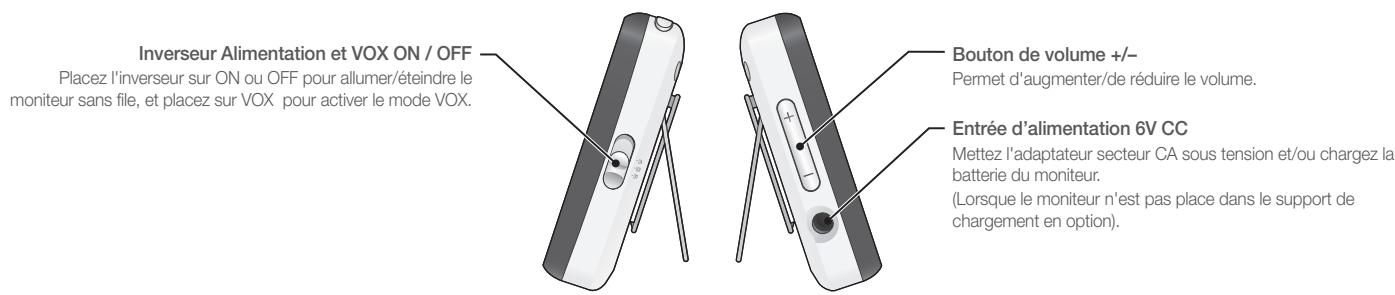

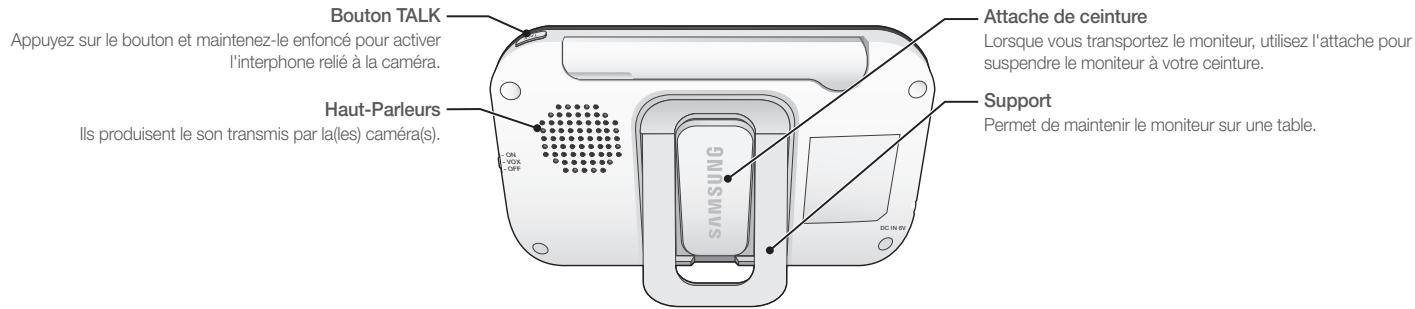

Commandes postérieures

Veuillezéteindrelesappareilsquevousutilisezlesfonctionsquilsontplusicameras.

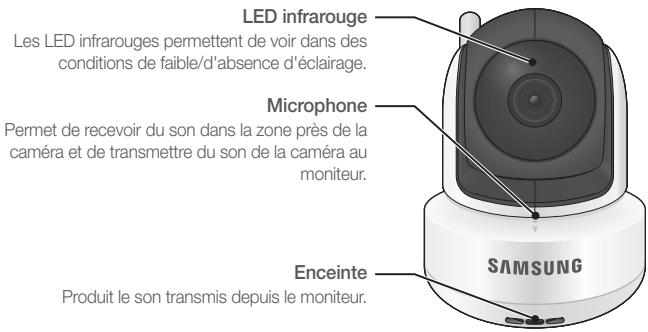

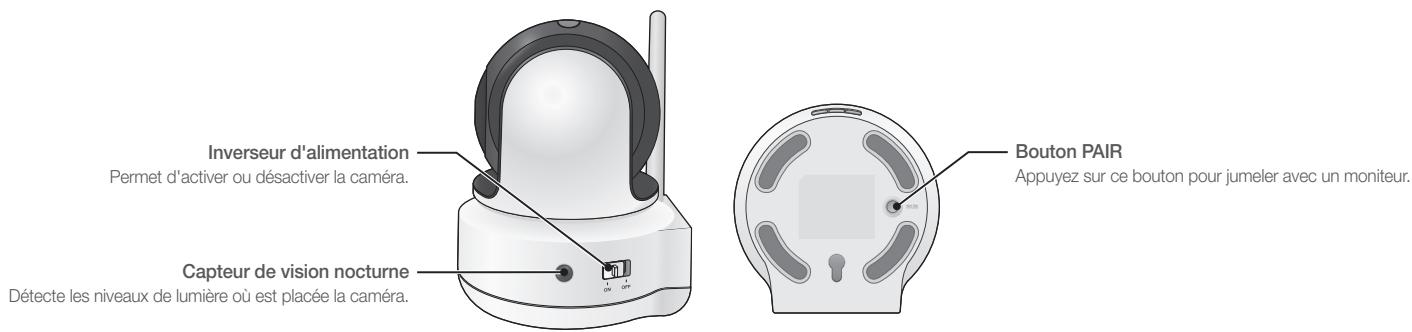

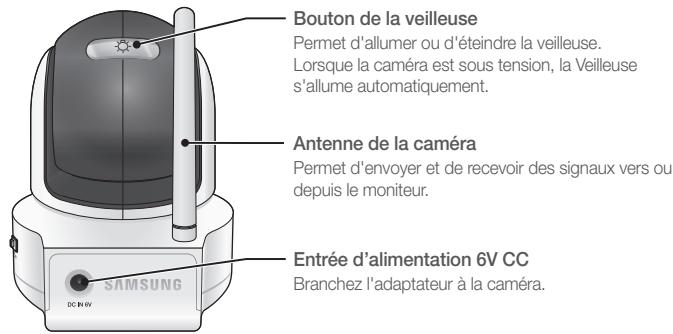

Commandes de la façade et commandes postérieures

La commande à distance de l'activation/désactivation de la veilleuse est disponible uniquement lorsque la caméra est apparue au moniteur.

Comment installer

ATTENTION: Si vous utilisez le système pour surveiller un enfant en bas âge, ne placez pas la caméra à un emplacement où l'enfant peut l'atteindre.

Moniteur sans fil

1. Placez le moniteur dans un lieu offrant une réception nette avec votre(vos) caméra(s).
2. Tirez du support.

• Ne tirez pas sur le levier de support avec une force excessive.

Caméra sans fil

Avant d'installer la caméra, décide soigneusement où et comment elle sera positionnée, et où le câble permettant de brancher la caméra à l'adaptateur secteur sera acheminé.

Avant de déterminer une installation permanente, vérifie sa performance en observant l'image sur le moniteur lorsque la caméra est positionnée à l'endroit où vous souhaitez la voir installée en permanence et lorsque le moniteur est placé à l'endroit où il sera utilisé la plupart du temps.

Avertissements lors de l'installation

Dirigez la(les) caméra(s) pour optimiser la zone de visualisation : Sélectionnez un lieu pour la caméra, exempt de poussière, fournissant une vision claire de la zone que vous souhaitez visualiser, et qui n'est pas exposé directement à une forte source de lumière ou aux rayons du soleil.

Évitez d'installer laámara dans une zone contenant des murs écais ou des obstacles entre laámara et le moniteur.

DANGER D'ETRANGLEMENT - Conservez le cordon hors de portée des enfants. Ne placez JAMAIS laamera ou les cordons à moins d'1 mètre de distance du berceau de l'enfant ou de son parc. N'utilisez jamais de rallonge avec les adaptateurs CA. Utilisez uniquement les adaptateurs CA fournis.

1. Déballiez soigneusement laamera.

Si vous installez des caméras fournies séparément, veuillez consulter la section de jumelage des caméras de ce manuel pour obtenir plus de détails sur l'installation.

1. Fixez la camera sur le mur.

Indiquez la position du trou de la vis sur le mur, puis percez le trou et insérez 1 vis, puis fixez fermement la caméra au mur en plaçant le support sur la vis installée et en poussant la base vers le bas.

Pour l'installer sur un mur en béton, percez un trou et utilisez une cheville en plastique pour la fixer. Utilisez le modèle de perçage pour percer des trous dans le mur lors de l'installation de la caméra. (Page 17) La caméra peut également être placée sur une surface plane, telle qu'une table ou une étagère, et aucun matériel de montage n'est alors nécessaire.

1. Réglez l'angle de vue de la caméra.

Utilisez la commande Panoramaque, Horizontale-Verticale pour régler l'angle de vue de la caméra.

Si vous régalez la caméra avec une force excessive, l'unité peut être endommagée.

ANNEXE

Specifications

Élément	Détails
Système général
Bande de fréquence de fonctionnement	2400 MHz~2483,5 MHz
Puisance de transmission	17 dBm maxi.
Sensibilité du moniteur	-88 dBm
Type d'étalement du spectre TX	FHSS
Type de modulation	GFSK
Taux de transfert des données	3 Mbit/s
Portée de transmission	Extérieur 300 m (A l'ceil nu)
Poids	Poids brut : 930 g
Caméra sans fil
Type de capteur d'image	Capteur d'image CMOS couleur 1/5"
Nombre de pixels réels	H : 640, V : 480
Balance des blancs	Auto
Objectif	EFL=3,0 mm, F=2,8
Angle de vue (en diagonal)	56 degrés
Type DEL infrarouge / Visibilité nocturne	DEL infrarouge 8 pièces – 940 nm /5 m
Sortie de l'enceinte	80 dBA
Puisance requise	CC 6V ±10 %
Consommation d'énergie	480 mA Placer le mode de Vision nocturne, le moteur en mouvement et parler à nouveau.
Détction du niveau de VOIX	Élevée : 50 dBA / Faible : 60 dBA
Plage de températures de fonctionnement	0°C ~ +40°C

Élément	Détails
Caméra sans fil
Plage de taux d'humidité	Taux d'humidité 85 %
Cote environnementale	Utilisation en intérieur exclusivement
Angle panoramicique	300°
Angle d'inclinaison	110°
Conformité réglementaire	FCC/CE
Conformité à la directive RoHS	Oui pour la version CE uniquement
Autre fonction spécifique	Microphone/Enceinte intégrée(e)
Poids	214 g
Moniteur sans fil
Type/Taille d'affichage	Couleurs TFT 3,5"
Résolution (pixel)	320X240 (RGB)
Angle de vue	H : 80 degrés, V : 100 degrés
Nombre de caméras prises en charge	Jusqu'à 4 caméras
Puissance requise	Adaptateur: CC 6V ±10 %, Batterie: 3,7V Li-polymer
Sortie de l'enceinte	80 dBA
Consommation d'énergie	480 mA Chargement de condition + enceinte maximum avec voix au volume 5
Plage de températures de fonctionnement	0°C ~ +40°C
Plage de taux d'humidité	Taux d'humidité 85 %
Cote environnementale	Utilisation en intérieur exclusivement
Conformité réglementaire	FCC/CE
Conformité à la directive RoHS	Oui pour la version CE uniquement
Autre fonction spécifique	Contrôle du volume, Jumelage
Poids	167 g

Dépannage

Problème	Solution
Pas d'image en provenance d'uneamera	1. Vérifiez toutes les connexions de laamera.Assurez-vous que l'adaptateur est branché.2. Assurez-vous que les camères et le moniteur sont activés tous les deux.3. Assurez-vous que laamera est dans la portée du moniteur.4. Assurez-vous que laamera et le moniteur sont associés/jumelée.5. Réglez l'antenne de l'interphone de surveillance en position verticale.
L' image est ou estdevenue instable	L' image peut devenir instable lorsque la vitesse d'enregistrement est BASSE (par ex., 10 images par seconde vs. plus de 20 images par seconde).1. Essayez de déplacer laamera plus prét du moniteur.2. Retirrez tout obstacle entre le moniteur et laamera.3. Réglez l'antenne du moniteur en position verticale.
Aucun son (memeavec les deux unitésallumées)	1. Assurez-vous que l'adaptateur secteur est connecté à laamera.2. La batterie du moniteur est peut être déchargee ; assurez-vous de charger la batterie à l'aide de l'adaptateur fourni.3. Le moniteur est peut être hors de portée de laamera ; veuillez vérifier si laLED Portée fonctionne en continu.
Votre SafeView émet un son/retourstrident.	Ce son est la contre-réaction normale se produit whilst le moniteur et laamera sont trop proches l'un de l'autre. Eloignez-les l'un de l'autre.

Les batteries faibles provoquent une alimentation en courant instable et détériorent la qualité audio/video. Veuillez charger complètement la batterie pour obtenir une réserve de qualité supérieure.

Samsung Techwin se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Samsung Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l'Union européenne.

Élimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veuillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Élimination appropriée du produit

(Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Gabarit

Ce gabarit sert à installer la caméra sur le mur.

FAÇADE DE LA CAMÉRA

SAMSUNG

Réseau de VENTES

SAMSUNG TECHWIN CO., LTD.

Samsungtechwin R&D Center, 701, Sampyeong-dong, Bundang-gu, Seongnam-si, Gyeonggi-do, Korea, 463-400

TEL: [phone]~60 FAX: [phone]
