HD 55 - Hottes de cuisine AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	AIRLUX
Modèle	HD 55
Catégorie	Hotte décorative murale
Versions d'installation	Recyclage ou aspirante (avec évacuation extérieure)
Distance minimale au plan de cuisson	65 cm
Commandes	Selon modèle : touches poussoir ou électroniques avec voyants
Vitesses moteur	3 ou 4 vitesses (selon modèle)
Éclairage	Lampes incandescentes ou halogènes (remplaçables)
Filtres à graisse	Métalliques lavables (nettoyage toutes les 30 h ou tous les 2 mois)
Filtres à charbon	Optionnels pour version recyclage, remplacement tous les 6 mois ou 120 h
Alarme filtres	Oui (témoin lumineux : rouge pour graisse, clignotant pour charbon)
Timer	Arrêt automatique après 5 minutes (sur certains modèles)
Puissance moteur	Environ 150-200 W (non spécifié)
Dimensions (L x P x H)	Environ 55 cm de largeur (modèle HD 55), profondeur 50 cm, hauteur télescopique
Poids	Environ 12 kg
Alimentation électrique	230 V, 50 Hz (prise standard)
Sécurité	Thermoprotecteur moteur (arrêt automatique en cas de surchauffe)
Matériaux	Acier inoxydable et verre (selon version)
Niveau sonore	Environ 55-65 dB (estimation)

FOIRE AUX QUESTIONS - HD 55 AIRLUX

Quelle est la hauteur minimale d'installation de la hotte au-dessus du plan de cuisson ?

La distance minimale entre la hotte et le plan de cuisson est de 65 cm pour garantir une sécurité optimale et une bonne aspiration.

Quelle est la différence entre les versions recyclage et aspirante ?

En version aspirante, l'air est évacué vers l'extérieur via un conduit. En version recyclage, l'air est filtré par des filtres à charbon et remis dans la cuisine. Les filtres à charbon sont optionnels et non fournis avec la hotte.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse se démontent en poussant l'arrêt et en tirant vers le bas. Lavez-les avec une lessive neutre ou au lave-vaisselle. La fréquence recommandée est tous les 2 mois ou toutes les 30 heures de fonctionnement.

Quand faut-il remplacer les filtres à charbon ?

En version recyclage, les filtres à charbon doivent être remplacés environ tous les 6 mois ou toutes les 120 heures de fonctionnement (selon le modèle). Le voyant d'alarme clignote pour le rappeler.

Comment réinitialiser le compteur d'alarme des filtres ?

Après nettoyage ou remplacement des filtres, appuyez sur la touche dédiée (par exemple touche E sur certains modèles) pendant que le voyant d'alarme est allumé, pour remettre à zéro le compteur d'heures.

Comment activer la fonction timer (arrêt automatique) ?

Sur les modèles équipés du timer, appuyez une seconde fois sur la touche de vitesse moteur (lorsque le voyant est allumé). La hotte s'éteindra automatiquement après 5 minutes. Le voyant clignote pour confirmer.

Comment remplacer les ampoules d'éclairage ?

Retirez les filtres à graisse pour accéder aux lampes. Pour les lampes halogènes, dévissez la bague dans le sens inverse des aiguilles d'une montre. Utilisez des lampes de même type et puissance.

Que faire si le moteur s'arrête soudainement ?

Le moteur est équipé d'un thermoprotecteur qui coupe automatiquement en cas de surchauffe. Laissez refroidir le moteur, puis vérifiez l'installation et les filtres avant de redémarrer.

Comment choisir la vitesse du moteur ?

Utilisez les touches correspondantes : généralement 1ère vitesse pour faible cuisson, 2ème pour cuisson moyenne, 3ème ou 4ème pour forte cuisson ou odeurs intenses. Sur certains modèles, un voyant lumineux indique la vitesse active.

Où télécharger la notice en français ou une autre langue ?

Sur notice-facile.com, vous pouvez choisir votre langue et saisir votre email pour recevoir une version traduite. La notice originale inclut des schémas d'installation et de fonctionnement.

MODE D'EMPLOI HD 55 AIRLUX

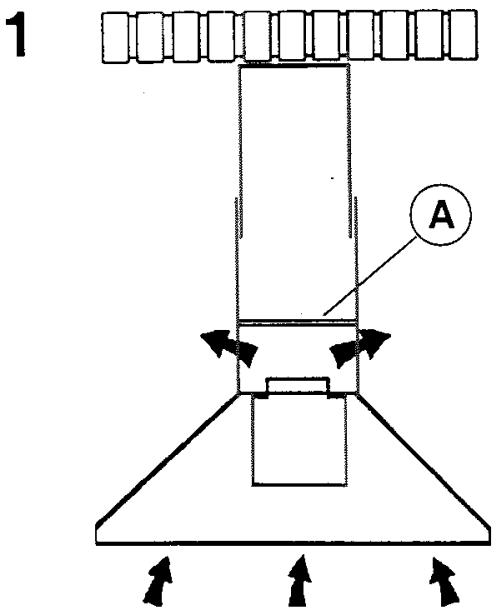

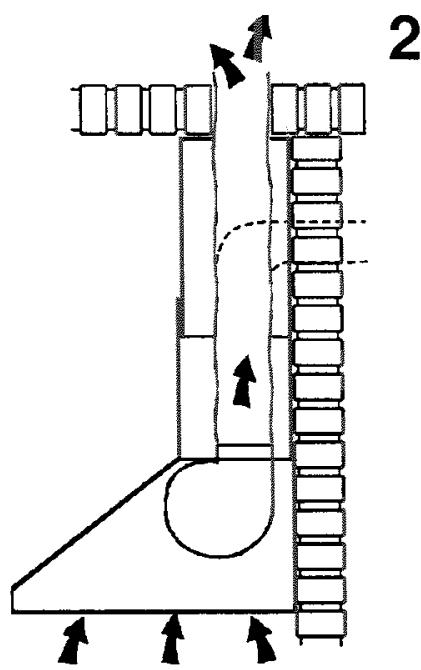

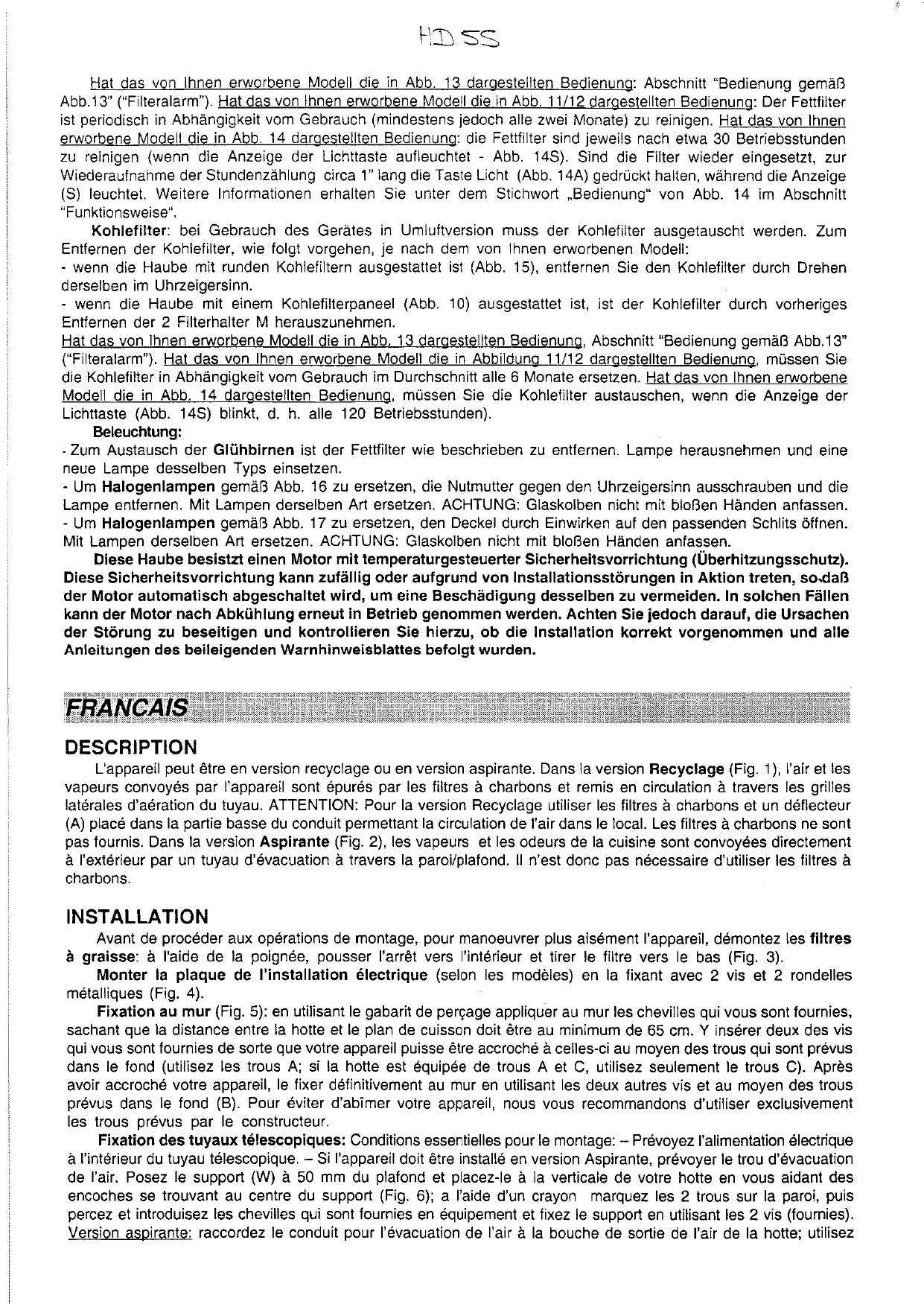

L'appareil peut être en version recyclage ou en version aspirante. Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épures par les filtres à charbons et remis en circulation à travers les grilles latérales d'aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbons et un déflecteur (A) placé dans la partie basse du conduit permettant la circulation de l'air dans le local. Les filtres à charbons ne sont pas fournis. Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont conveyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbons.

Installation

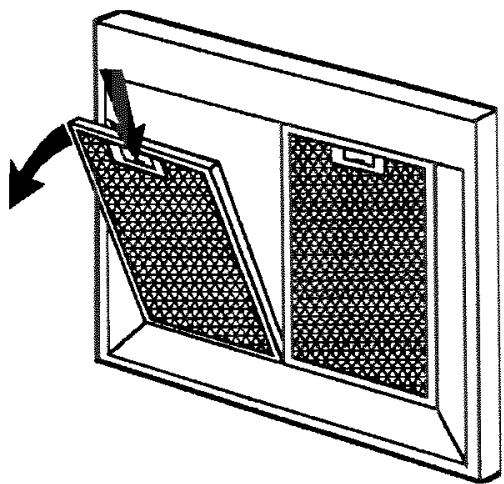

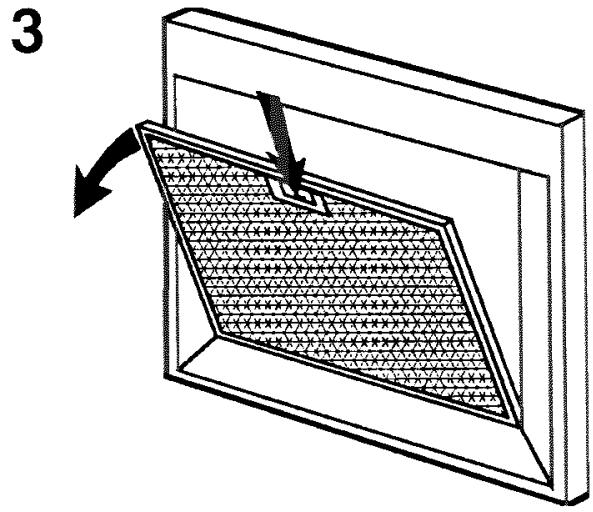

Avant de procéder aux opérations de montage, pour manœuvrer plus aisément l'appareil, démontez les filtres à GRAISSÉ: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3).

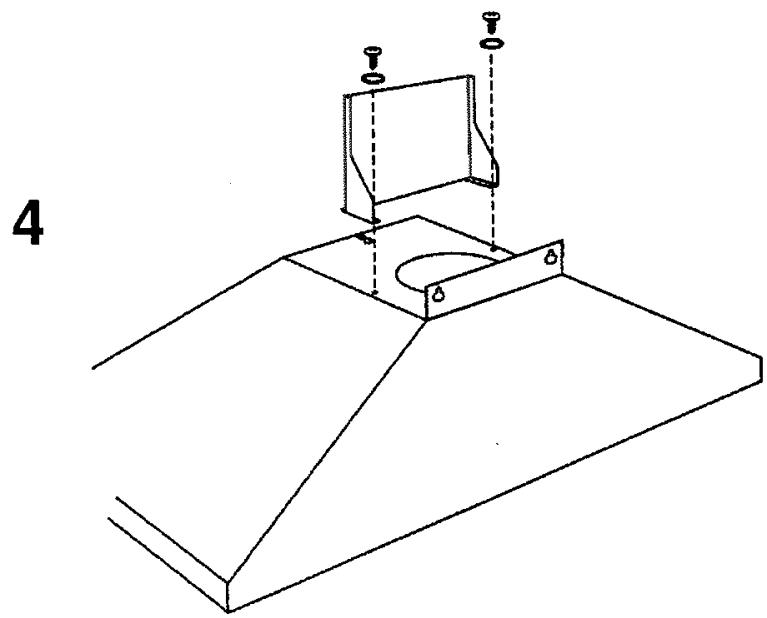

Monter la plaque de l'installation électrique (selon les modèles) en la fixant avec 2 vis et 2 rondelles métalliques (Fig. 4).

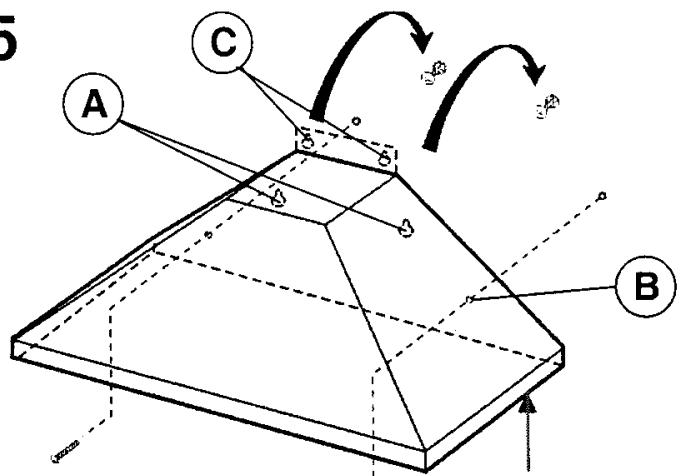

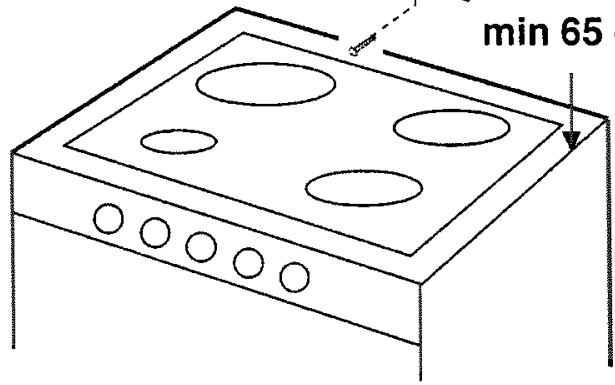

Fixation au mur (Fig. 5) : en utilisant le gabarit de perçage, appliquer au mur les chevilles qui vous sont fournies, sachant que la distance entre la hotte et le plan de cuisson doit être au minimum de 65 cm. Y insérer deux des vis qui vous sont fournies de sorte que votre appareil puisse être accroché à celles-ci au moyen des trous qui sont prévus dans le fond (utilisez les trous A ; si la hotte est équipée de trous A et C, utilisez seulement le trou C). Après avoir accroché l'appareil, le fixer définitivement au mur en utilisant les deux autres vis et au moyen des trous prévus dans le fond (B). Pour éviter d'abimer l'appareil, nous vous recommandons d'utiliser exclusivement les trous prévus par le constructeur.

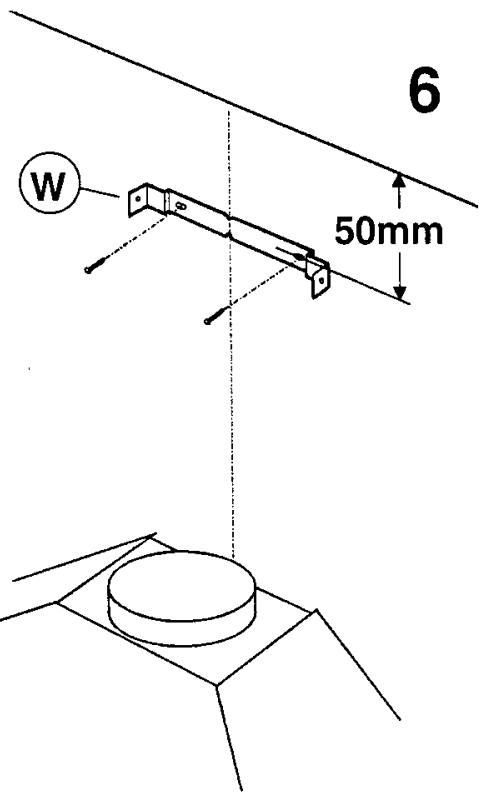

Fixation des tuyaux télescopiques: Conditions essentielles pour le montage: - Prévoyez l'alimentation électrique à l'intérieur du tuyau télescopique. - Si l'appareil doit être installé en version Aspirante, prévoyez le trou d'évacuation de l'air. Posez le support (W) à 50 mm du plafond et placez-le à la verticale de votre hotte en vous aidant des encoches se trouvant au centre du support (Fig. 6); à l'aide d'un crayon marquez les 2 trous sur la paroi, puis percez et introduisez les chevilles qui sont fournies en équipement et fixez le support en utilisant les 2 vis (fournies). Version aspirante: raccordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez

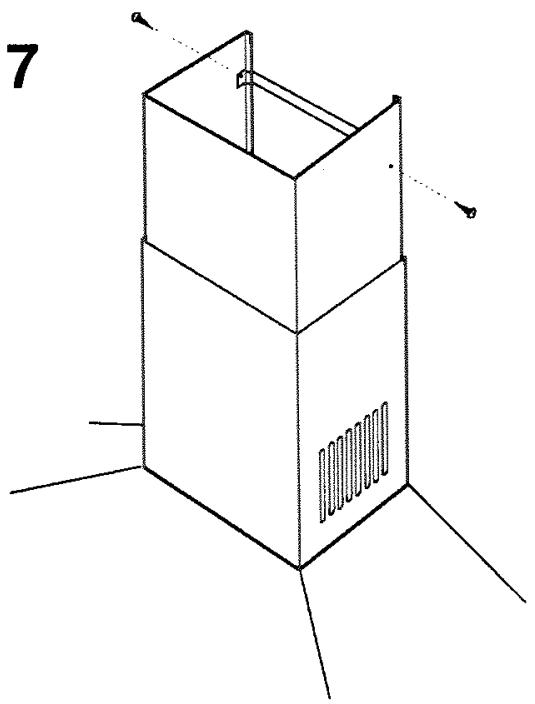

Un tuyau souple et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis). Effectuez le branchement électrique de la hotte à l'aide du câble d'alimentation au plafond et fixez-le au support à l'aide des 2 vis (Fig. 7).

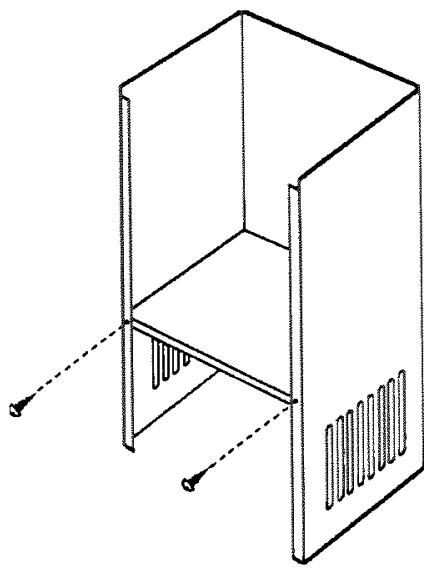

Version recyclage: effectuez le branchement électrique de la hotte à l'aide du câble d'alimentation. Fixez le déflecteur d'air au tuyau inférieur comme indiqué à la Figure 8, en utilisant 2 vis. Prenez les 2 tuyaux ensemble et posez-les sur la partie supérieure de la hotte. Soulevez le tuyau supérieur jusqu'au plafond et fixez-le au support à l'aide des 2 vis (Fig. 7).

De plus, nous rappelons que, dans la version recyclage, l'utilisation des filtres à charbon est nécessaire ; vérifie s'ils sont installés, dans le cas contraire, montez-les en procédant comme suit, en fonction du modèle en votre possession :

• si la hotte est equipée de filtres à charbon ronds (Fig. 9), accrochez les filtres à charbon avec un mouvement rotatoire, dans le sens contraire des aiguilles d'une montre.
• si la hotte est équipée d'un filtre ez le filtre à charbon à l'intérieur du filtre à GRAISE ; ensuite, repositionnez les 2 fixations filtres pour bloquer le filtre à charbon.

Fonctionnement

Selon les modèles, l'appareil est muni des types suivants de commandes:

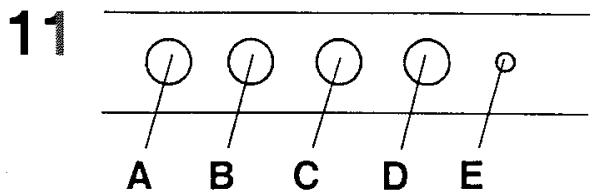

Commandes de la Fig. 11: Touche A: interrupteur d'éclairage. Touche B: interrupteur ON/OFF moteur 1e vitesse. Touche C: interrupteur 2e vitesse. Touche D: interrupteur 3e vitesse. E: voyant lumineux de fonctionnement du moteur. DANS CERTAINS MODELES, LE VOYANT DE FONCTIONNEMENT DU MOTEUR (E) N'EXISTPE PAS.

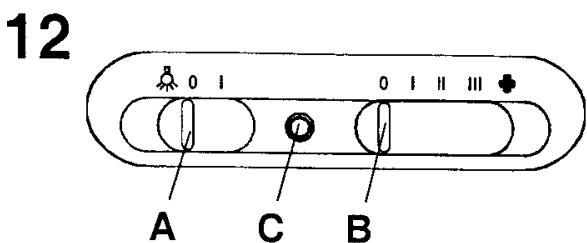

Commandes de la Fig. 12: Touche A: Interrupteur allumage éclairage; position 0 : éclairage en service; position 1 : éclairage éteint. Touche B: Interrupteur moteur; position 0: moteur à l'arrêt; position 1-2-3: moteur en service à la première, seconde et troisième vitesse. C: Voyant témoin de fonctionnement du moteur.

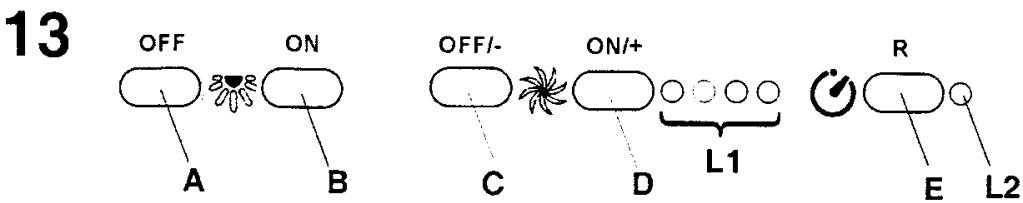

Commandes de la Fig. 13: Touche A: éteint l'éclairage. Touche B: allume l'éclairage. Touche C: diminue la vitesse pour arriver à la vitesse minimum. Si pressée pendant 2^ le moteur s'arrête. Touche D: actionne le moteur (en rappelant la première vitesse utilisée) et augmente la vitesse pour arriver à la vitesse maximale.

Touches E: RESET ALARMF E LFTRES/TIMER: si on appuie sur la touche pendant l'affichage de l'alarme des filtres (avec le moteur arrêté) on remet à zéro le comptage des heures. En appuyant sur la touche pendant le fonctionnement du moteur, on active le TIMER, la hotte s'éteint donc automatiquement après 5 minutes.

L1) Les 4 témoins lumineux VERTS signalent la vitesse en cours.

L2) Quand le témoin lumineux est rouge (avec le moteur arrêté) il indique l'ALARME DES FILTRES. Quand le témoin lumineux est vert (clignotant) il indique que le TIMER a été actionné par la touche E.

ALARME FILTRES: Après 30h de fonctionnement le voyant L2 devient ROUGE. Il signale que les filtres à GRAISSE doivent être nettoyés. Après 120h de fonctionnement le voyant L2 devient ROUGE et clignote il indique que les filtres à GRAISSE doivent être nettoyés et les filtres à charbon remplacés.

Après avoir nettoyé les filtres àGRAISSÉ (et/ou remplace les filtres àcharbon), appuyer sur la touche E pour faire redémarrer le comptage des heures pendant la visualisation de l'alarme filtres.

Commandes de la Fig. 14: Touche A: allume/éteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s'allume pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse et remplacer les filtres à charbon. Pour faire repartir le comptage des heures (RAZ), notamment la pression sur la touche A pendant environ 1" (tandis que le témoin S est en fonction). Touche B: actionne le moteur à la 1ère vitesse (le témoin lumineux correspondant s'allume); pour éteindre le moteur, notamment la pression pendant environ 1". En appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche C: actionne le moteur à la 2ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche D: actionne le moteur à la 3ème vitesse (le témoin lumineux correspondant s'allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux correspondant s'allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche E: actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote).

Préter une attention particulière aux filtres àGRAISSÉ; pour enlever le filtre: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre.

Si le modèle que vous avez acheté a les commandes représentées sur la Figure 13: voir le paragraphe "Commandes de la Fig. 13" ("Alarme Filtres"). Si le modèle que vous avez acheté a les commandes représentées sur la Figure 11/12: le filtre àGRAISSE doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois). Si le modèle que vous avez acheté a les commandes représentées sur la Figure 14: les filtres àGRAISSE doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s'allume - Fig. 14S). Une fois les filtres propres remontés, pour faire repartir le comptage, maintenir la pression pendant environ 1" sur la touche éclairage (Fig.14A) tandis que le témoin lumineux correspondant (S) est allumé. Pour toute information complémentaire voir les Commandes de la Fig. 14 sous le paragraphe "Fonctionnement".

Filtre(s) à charbon : si l'on utilise l'appareil en version recyclage, il faut remplacer le filtre à charbon. Pour enlever les filtres à charbon, procédez comme suit, en fonction du modèle en votre possession :

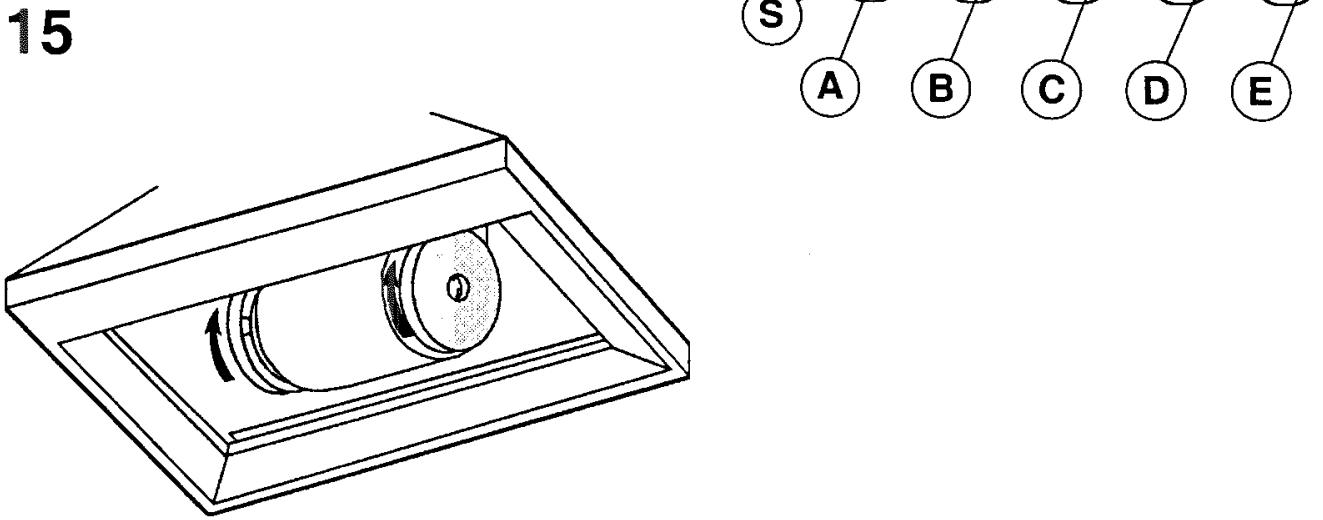

• si la hotte est équipée de filtres à charbon ronds (Fig. 15), enlevez le filtre à charbon avec un mouvement rotatoire, dans le sens des aiguilles d'une montre.

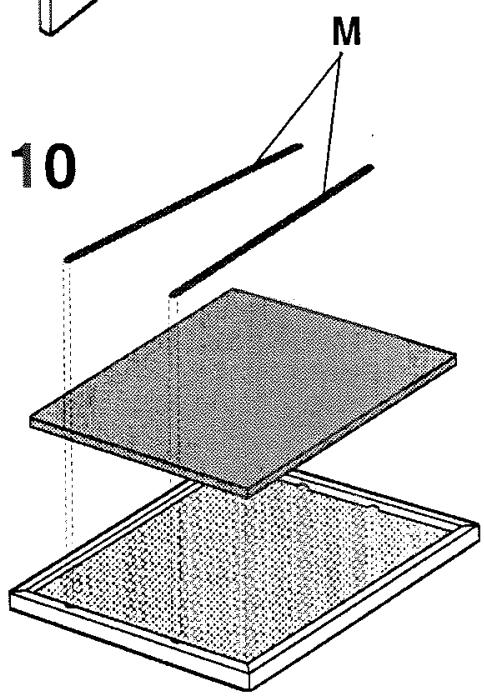

• si la hotte est équipée d'un filtre à charbon à panneau (Fig. 10), enlevez le filtre après avoir ôté les deux fixations filtres métalliques M.

Si le modèle que vous avez acheté a les commandes représentées sur la Figure 13, voir le paragraphe "Commandes de la Fig. 13" ("Alarme Filtres"). Si le modèle que vous avez acheté a les commandes représentées sur la Figure 11/12, vous devrez replacer les filtres à charbon en fonction de l'utilisation, en moyenne tous les 6 mois. Si le modèle que vous avez acheté a les commandes représentées sur la Figure 14, vous devrez replacer les filtres à charbon toutes les fois que le témoin de la touche éclairage (Fig. 14S) clignote (c'est-à-dire toutes les 120 heures de fonctionnement).

Eclairage:

• Pour remplacer les lampes à incandescence, enlever les filtres à graisse, comme cela est indiqué ci-dessus et enlever la lampe/s. Remplacer par des lampes du même type.

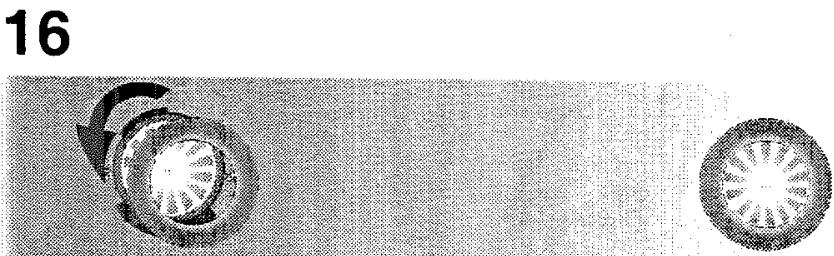

• Pour le remplacement des lampes halogènes de la Fig. 16, dévissez la bague dans le sens contraire aux aiguilles d'une montre et otez l'ampoule

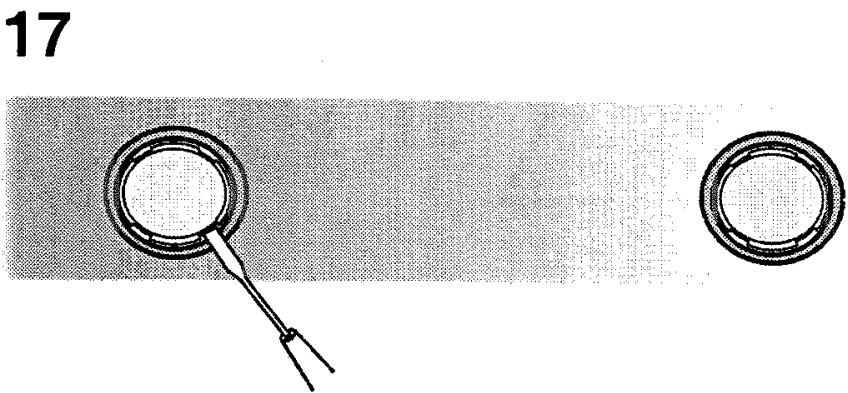

• Pour remplacez les lampes halogènes de la Fig. 17, ouvre le couvercle en faisant levier grâce aux fissures prévues à cet effet ue.

Le moteur utilisé dans cette hotte est équipé d'un dispositif de sécurité (thermoprotector) sensible à la température. Pour des raisons accidentelles, ou des anomalies d'installation, ce dispositif peut intervenir en arrêtant automatiquement le moteur, de manière à éviter de graves détériorations à l'appareil. Dans ce cas, après avoir laissé refroidir le moteur, il est possible d'actionner de nouveau la hotte. Cependant, il faut d'abord éliminer les causes du dysfonctionnement, contrôler que l'installation est parfaite et que toutes les instructions figurant dans la notice d'entretien ont bien été respectées.

min 65 cm
