Area 51 RS - PC ALIENWARE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	PC de bureau gaming
Marque	Alienware
Modele	Area 51 RS
Dimensions (H x L x P)	569,25 mm x 638,96 mm x 272,71 mm
Poids maximal	28 kg
Processeur	Intel Core serie X
Chipset	Intel X299 PCH
Mémoire vive (RAM)	DDR4, jusqu'à 64 Go, 4 emplacements (2666-3200 MHz)
Stockage interne	Jusqu'à 5 disques : 3 baies 3,5" SATA + 2 baies 2,5" SATA/U.2
Cartes graphiques	Jusqu'à 4 cartes PCI-Express x16 (NVIDIA SLI/AMD CrossFire)
Alimentation	850 W ou 1500 W selon configuration (100-240 V CA)
Ports USB avant	2 USB 3.1 Gen1 PowerShare + 2 USB 3.1 Gen1 + 1 USB-C Gen2 PowerShare
Ports USB arrière	2 USB 3.1 Gen2 + 6 USB 3.1 Gen1 + 2 USB 2.0
Ports réseau	2 RJ-45 Ethernet 10/100/1000 Mbps
Audio	Realtek ALC3861, 7.1 canaux, S/PDIF optique
Connectivite sans fil	Wi-Fi 802.11ac + Bluetooth 4.1
Fonctions principales	Bouton d'alimentation personnalisable, PowerShare, éclairage panneau arrière, support multi-GPU
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de liquides ou aérosols.
Securite	Verrou Kensington pour câble de sécurité
Pieces detachees et reparabilite	Composants accessibles (RAM, disques, cartes). Contacter Alienware pour pièces.
Systeme d'exploitation	Non specifié (compatible Windows/Linux)

FOIRE AUX QUESTIONS - Area 51 RS ALIENWARE

Comment installer plusieurs cartes graphiques sur l'Alienware Area 51 RS ?

L'installation depend du bloc d'alimentation. Pour le bloc 850 W, les configurations sont : 1 carte en emplacement 1, 2 cartes en emplacements 1 et 4. Pour le bloc 1500 W, vous pouvez installer jusqu'à 4 cartes. Consultez le tableau 'Schema d'installation de la carte graphique PCI-Express' dans la notice pour les connecteurs d'alimentation correspondants.

Qu'est-ce que la fonction PowerShare sur les ports USB ?

Les ports USB PowerShare permettent de charger des périphériques USB même lorsque l'ordinateur est eteint. Pour utiliser cette fonction, branchez l'adaptateur d'alimentation et activez l'option dans le BIOS. Certains périphériques peuvent ne pas se charger en veille ; dans ce cas, allumez l'ordinateur.

Quelle est la capacite maximale de RAM supportee ?

L'Alienware Area 51 RS supporte jusqu'à 64 Go de RAM DDR4, avec 4 emplacements DIMM. Les vitesses prises en charge vont de 2666 MHz à 3200 MHz (XMP).

Combien de disques durs puis-je installer ?

Vous pouvez installer jusqu'à 5 disques : trois disques de 3,5 pouces (SATA) et deux disques de 2,5 pouces (SATA ou SSD U.2). Les emplacements sont accessibles de l'interieur.

Comment nettoyer mon Alienware Area 51 RS ?

Eteignez l'ordinateur et debranchez-le. Utilisez un chiffon doux et sec pour nettoyer les surfaces exterieures. N'utilisez jamais de liquides, d'aerosols ou de produits abrasifs.

Ou se trouve le numero de serie de mon PC ?

Le numero de serie (etiquette) se trouve a l'arriere de l'ordinateur, pres du loquet du passage de cable de securite. Il permet aux techniciens Dell d'identifier les composants et d'acceder aux informations de garantie.

Puis-je utiliser un ecran via le port USB-C ?

Non, le port USB Type-C de cet ordinateur est uniquement destine au transfert de donnees et a la fonction PowerShare. Il ne supporte pas la sortie video ni le mode Thunderbolt. Utilisez les ports DisplayPort ou HDMI sur la carte graphique.

Que faire si mon ordinateur ne s'allume pas ?

Verifiez que le cable d'alimentation est correctement branche. Appuyez sur le bouton d'alimentation. Si rien ne se produit, utilisez le bouton de diagnostic de l'alimentation a l'arriere pour verifier l'etat. Si le voyant ne s'allume pas, contactez le support Alienware.

Comment configurer l'eclairage du panneau arriere ?

Un bouton 'Arrete d'eclairage d'E/S' se trouve a l'arriere de l'ordinateur. Appuyez dessus pour eclairer les ports du panneau arriere. Cette fonction facilite le branchement des peripheriques dans l'obscurite.

Ou trouver les pilotes et mises a jour pour mon Alienware ?

Rendez-vous sur le site de support Dell (www.dell.com/support) ou utilisez l'application 'Aide et support' sous Windows. Vous y trouverez les pilotes, mises a jour logicielles et manuels. Pour des videos d'entretien, consultez www.alienware.com/gamingservices.

MODE D'EMPLOI Area 51 RS ALIENWARE

Remarques, précautions et avertissements

REMARQUE: Une REMARQUE indique des informations importantes qui peuvent vous aider à<mieux utiliser votre produit. PRECAUTION: Une PRECAUTION indique un risque d'endommagement du matériel ou de perte de données et vous indique comment éviter le problème. AVERTISSEMENT: Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort.

© 2018 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs propriétaires respectifs.

2018-01

Rév. A00

Vues. 7

Avant. 7

Arriere. 9

Panneau arrière. 11

Caractéristiques. 13

Modèle de l'ordinateur 13

Dimensions et poids 13

Informations sur le système. 13

Memoire. 13

Ports et connecteurs 14

Communications. 15

Module sans fil. 15

Audio. 15

Vidéo 16

Stockage. 16

Puissance nominale : 17

Environnement de l'ordinateur 18

Obtenir de l'aide et contacter alienware 21

Ressources d'aide en libre-service 21

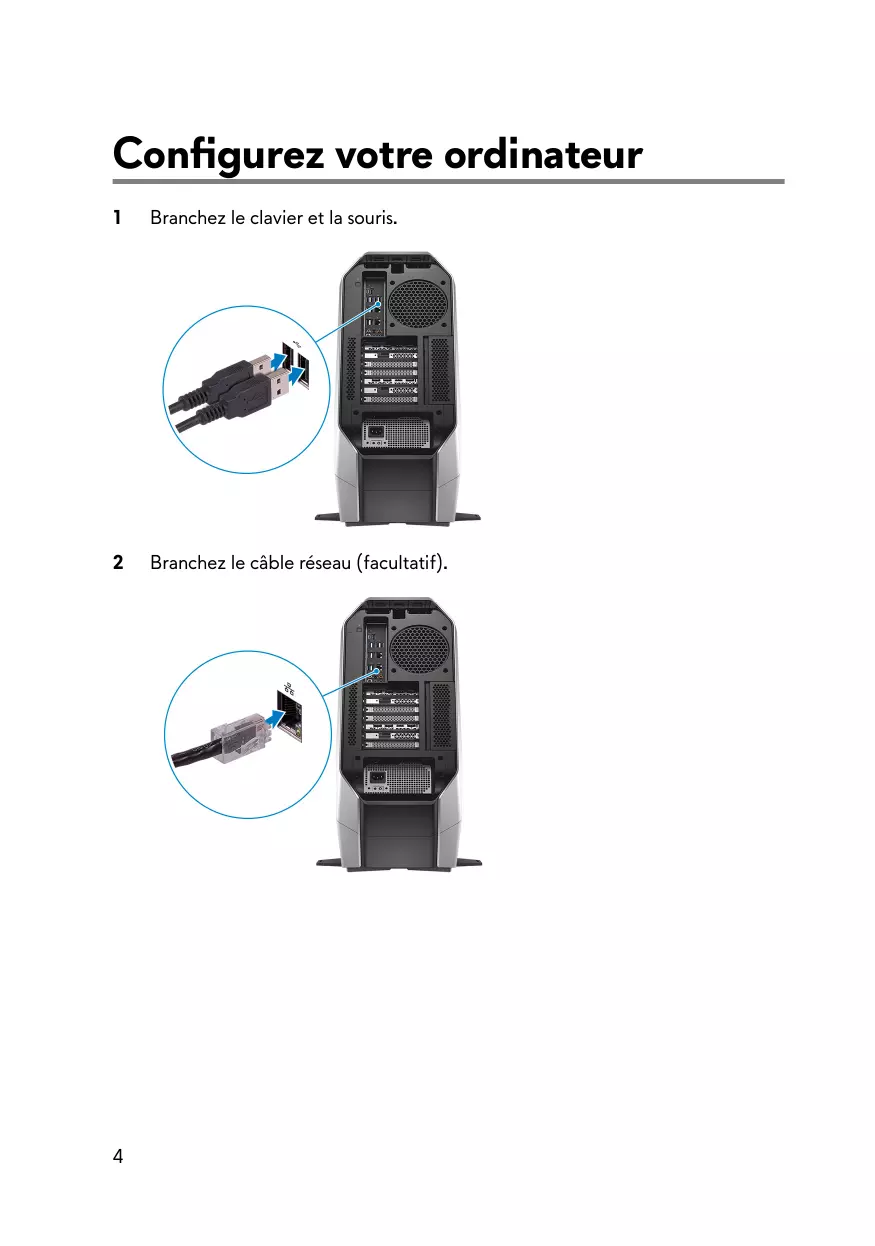

Configurez votre ordinateur

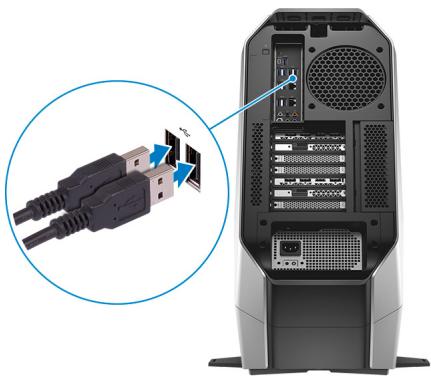

1. Branchez le clavier et la souris.

REMARQUE: Un cache couvre le port DisplayPort situé à l'arrière de votre ordinateur. Branchez l'écran sur la carte graphique séparée de votre ordinateur.

REMARQUE: Si vous avez une carte graphique, l'emplacement PCI-Express 1 (carte graphique) est réservé à la carte graphique principale. Si vous avez deux ou trois cartes graphiques, l'emplacement PCI-Express 4 (carte graphique) est réservé à la carte graphique principale. Si vous avez quatre cartes graphiques, l'emplacement PCI-Express 3 (carte graphique) est réservé à la carte graphique principale.

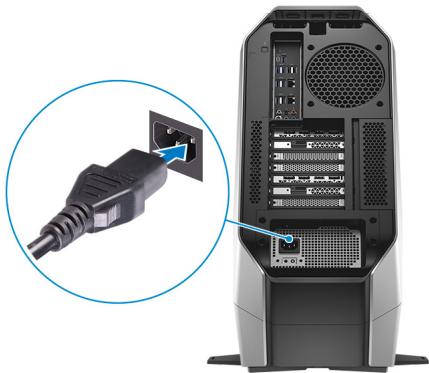

4 Branchez le câble d'alimentation.

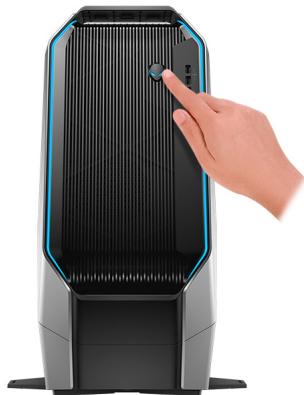

5 Appuyez sur le bouton d'alimentation.

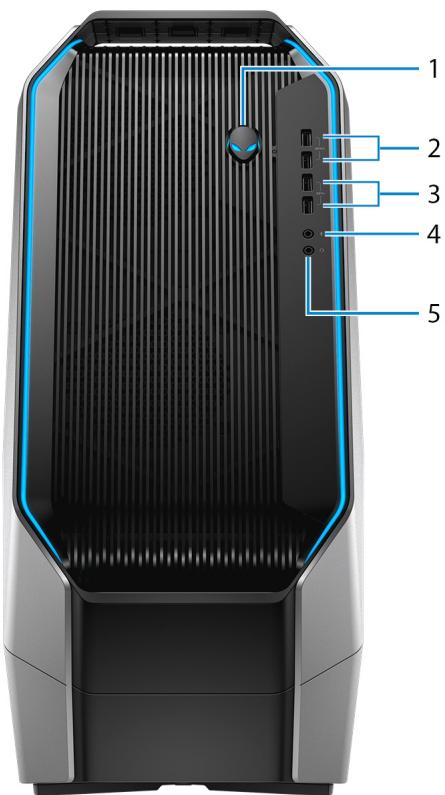

1 Bouton d'alimentation (visage d'alien)

Appuyez sur ce bouton pour allumer l'ordinateur s'il est éteint, en veille ou en veille prolongée.

Appuyez sur ce bouton pour mettre l'ordinateur en veille s'il est allumé.

Appuyez sur le bouton et maintenez-le enfoncé pendant 4 secondes pour forcer l'arrêt de l'ordinateur.

REMARQUE : Vous pouvez personnaliser le comportement du bouton d'alimentation dans les Options d'alimentation.

2 Port USB 3.1 Gen 1 avec powershare (2)

Connectez des périphériques tels que des périphériques de stockage externe et des imprimantes.

Bénéficiez de vitesses de transfert des données allant jusqu'à 5 Gbit/s.

PowerShare permet de charger les périphériques USB même lorsque l'ordinateur est éteint.

REMARQUE: Si votre ordinateur est hors tension ou en veille prolongée, vous devez brancher l'adaptateur d'alimentation pour charger vos périphériques à l'aide du port PowerShare. Vous devez activer cette fonction dans le programme de configuration du BIOS.

REMARQUE: Certains périphériques USB peuvent ne pas se charger lorsque l'ordinateur est éteint ou en état de veille. Dans ce cas, allumez l'ordinateur pour charger le périphérique.

3 Ports USB 3.1 Gen 1 (2)

Connectez des périphériques tels que des périphériques de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert des données allant jusqu'à 5 Gbit/s.

4 Port microphone

Permet de connecter un microphone externe pour obtenir une entrée audio.

5 Sortie casque

Connectez un casque ou des haut-parleurs.

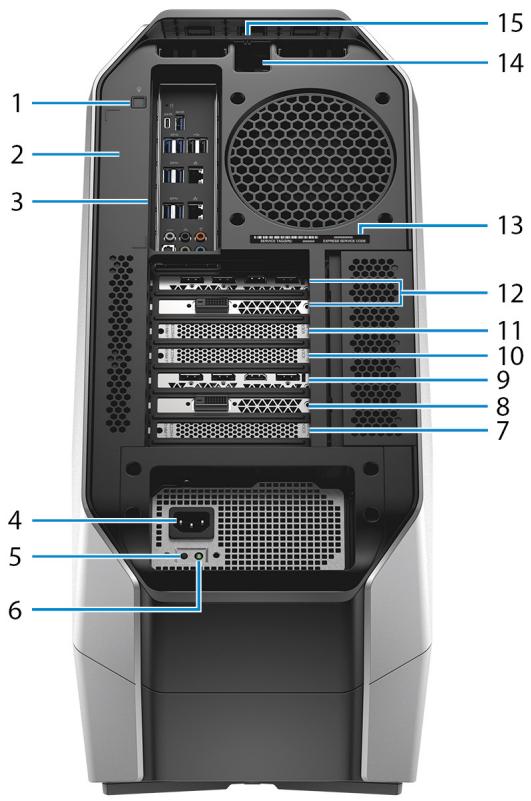

Arrière

1 Bouton arrêté d'éclairage d'E/S

Appuyez pour éclairer les ports du panneau arrière.

Étiquette réglementaire

Contient les informations réglementaires relatives à votre ordinateur.

Panneau arrêt

Permet de connecter des périphériques USB, audio, vidéo et autres.

4 Port d'alimentation

Connectez un câble d'alimentation pour alimenter votre ordinateur en courant électrique.

Bouton de diagnostic de l'alimentation

Appuyez pour vérifier l'objet de l'alimentation.

Voyant de diagnostic de l'alimentation

Indique l'état de l'alimentation.

Emplacement 7 PCI-Express (carte graphique)

Connectez une carte PCI-Express x16 comme une carte graphique, audio ou réseau pour étendre les capacités de votre ordinateur.

8 Emplacement 6 PCI-Express

Connectez une carte PCI-Express x4 comme une carte audio ou réseau pour étendre les capacités de votre ordinateur.

9 Emplacement PCI-Express x16 (carte graphique)

Connectez une carte PCI-Express x16 comme une carte graphique, audio ou réseau pour étendre les capacités de votre ordinateur.

Emplacement 4 PCI-Express (carte graphique)

Connectez une carte PCI-Express x16 comme une carte graphique, audio ou réseau pour étendre les capacités de votre ordinateur.

Emplacement PCI-Express 3 (carte graphique)

Connectez une carte PCI-Express x16 comme une carte graphique, audio ou réseau pour étendre les capacités de votre ordinateur.

12 Emplacement 1 PCI-Express (carte graphique)

Connectez une carte PCI-Express x16 comme une carte graphique, audio ou réseau pour étendre les capacités de votre ordinateur.

REMARQUE : Pour plus de détails sur l'installation de la carte graphique PCI-Express, voir la section Schéma d'installation de la carte graphique PCI-Express.

Étiquette du numéro de série

Le numéro de série est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d'identifier les composants matériels de votre ordinateur et d'accéder aux informations de garantie.

14 Emplacement pour câble de sécurité (pour verrous Kensington)

Permet d'attacher un câble de sécurité pour empêcher les déplacements non autorisés de votre ordinateur.

15 Loquet du passage de câble de sécurité

Relâchez-le pour permettre l'ouverture du panneau latéral.

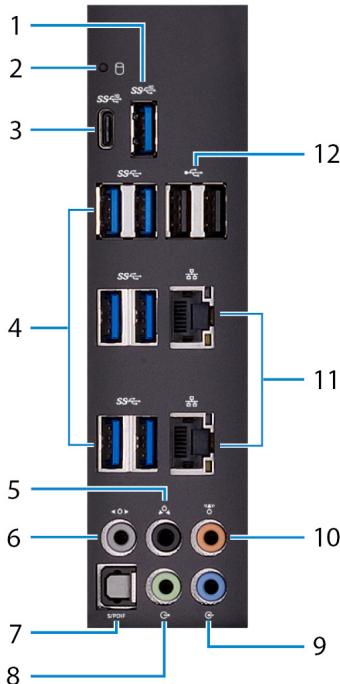

1 Port USB 3.1 gen 2

Connectez des périphériques de stockage et des imprimantes. Assurez des débits de transfert des données pouvant aller jusqu'à 10 Gbps.

2 Voyant d'activité du disque dur

S'allume lorsque l'ordinateur lit ou écrit sur le disque dur.

3 Port USB 3.1 gen 2 (type c) avec powershare

Connectez des périphériques de stockage et des imprimantes.

Assure des débits de transfert des données pouvant aller jusqu'à 10 Gbps.

Prend en charge la distribution de l'alimentation qui permet une alimentation pour les deux sorties entre les périphériques. Fournit une sortie d'alimentation jusqu'à 15 W qui permet un chargement plus rapide des périphériques.

PowerShare permet de charger les périphériques USB même lorsque l'ordinateur est éteint.

REMARQUE: Le port USB type C fournit uniquement la fonction de données et aucune autre fonction vidéo ou du mode Thunderbolt n'est prise en charge.

4 Ports USB 3.1 Gen 1

Connectez des périphériques de stockage et des imprimantes. Assurez des débits de transfert des données pouvant aller jusqu'à 5 Gbits/s.

5 Connecteur surround gauche et droit arrêté

Connectez des périphériques de sortie audio tels que des enceintes et des amplificateurs. Dans une configuration de haut-parleurs 5.1 canaux, connectez les haut-parleurs arrière-gauche et arrière-droit.

6 Connecteur surround gauche et droit latéral

Permet de connecter des hauts-parleurs latéraux gauche et droit ou des haut-parleurs surround.

Prise S/PDIF optique

Permet de connecter un amplificateur, des haut-parleurs ou un téléviseur pour disposer d’une sortie audio numérique via un câble optique.

8 Port de sortie de ligne

Permet de connecter des haut-parleurs.

Port d'entrée de ligne

Permet de connecter des périphériques d'enregistrement ou de lecture comme des microphones ou un lecteur CD.

10 Port de haut-parleur central/caisson de basses

Connectez le caisson de basses.

11 Ports réseau (2)

Permet de connecter un câble Ethernet (RJ45) depuis un routeur ou un modem haut débit permettant d'accéder au réseau ou à Internet.

12 Ports USB 2.0 (2)

Connectez des périphériques tels que des périphériques de stockage externe et des imprimantes. Fournit des vitesses de transfert des données jusqu'à 480 Mbit/s.

Modèle de l'ordinateur

Tableau 1. Dimensions et poids

Hauteur	569,25 mm (22,41 pouces)
Largeur	638,96 mm (25,15 pouces)
Profondeur	272,71 mm (10,73 pouces)
Poids (maximal)	28 kg (61,73 lb)

REMARQUE: le poids de votre ordinateur varie en fonction de la configuration commandée et de divers facteurs liés à la fabrication.

Informations sur le système

Tableau 2. Informations sur le système

Proesseur	Intel Core série X
Jeu de pUCE	Intel X299 PCH

Mémoire

Tableau 3. Caractéristiques de la mémoire

Logements	Quatre logements DIMM DDR4 accesses de l'intérieur
Type	DDR4

Vitesse

2666 MHz jusqu'à 3 200 MHz (mémoire XMP)

Configurations prises en charge

Par logement de barrette de mémoire

4 Go, 8 Go et 16 Go

Memoire totale

8 Go, 16 Go, 32 Go et 64 Go

Ports et connecteurs

Tableau 4. Ports et connecteurs externes

Externe
Réseau	Deux ports RJ-45
USB	• Deux ports USB 3.1 Gen 1 • Un port USB 3.1 Gen 2 • Deux ports USB 3.1 Gen 1 avec PowerShare • Un port USB 3.1 Gen 2 (Type-C) avec PowerShare • Six ports USB 3.1 Gen 1 • Deux ports USB 2.0
Audio/ matériel	• Quatre ports sortie audio/ écouteurs • Un port d'entrée audio/micro • Un port optique S/PDIF

Tableau 5. Ports et connecteurs internes

Interne
M2	• Un logement de carte M.2 pour WLAN et Bluetooth
	• Un logement de carte M.2 pour disque SSD 2280
Stockage	Quatre ports SATA

Communications

Tableau 6. Communications prises en charge

Ethernet	Contrôleur Ethernet 10/100/1
	000 Mbps intégré à la carte système

Sans fil

Wi-Fi 802.11ac Bluetooth 4.1

Module sans fil

Tableau 7. Caractéristiques du module sans fil

Taux de transfert	Jusqu'à 867 Mbit/s
Bandes de fréquence prises en charge	Bibande (2,4 GHz et 5 GHz)
Chiffrement	WEP 64 bits et 128 bits
	TKIP
	AES-CCMP

Audio

Tableau 8. Caractéristiques audio

Contrôleur	Realtek ALC3861
Type	• Canal 7.1 intégré• Audio haute définition compatible S/PDIF

Tableau 9. caractéristiques vidéo

Type

Contrôleur

Jusqu'à quatre cartes graphiques PCI-Express, simple ou double largeur, pleine longueur

AMD 1 carte NVIDIA 1 carte AMD 2/3/4 cartes (CrossFire) NVIDIA 2 cartes (SLI)

REMARQUE: la configuration graphique de votre ordinateur varie en fonction de la configuration de l'alimentation et de la carte graphique.

REMARQUE: Installé une carte graphique NVIDIA ou AMD pour une configuration à deux ou trois cartes graphiques.

REMARQUE: Pour plus de détails sur l'installation de la carte graphique PCI-Express, voir la section Schéma d'installation de la carte graphique PCI-Express.

Tableau 10. caractéristiques du stockage

Accessible de l'intérieur

Trois baies de lecteur de 3,5 pouces pour disques durs SATA

• Deux baies de lecteur de 2,5 pouces pour disques SSD SATA ou disques SSD U.2
• Prise en charge de cinq disques durs maximum

Puissance nominale

Tableau 11. Valeurs nominales d'alimentation

Type	850 W	1 500 W	1 500 W
Tension d'entrée	100 VCA - 240 VCA	100 VCA - 240 VCA	200 VCA - 240 VCA
Fréquence d'entrée	de 50 Hz à 60 Hz	de 50 Hz à 60 Hz	de 50 Hz à 60 Hz
Courant d'entrée (maximal)	8 Go	16 A	8 Go
Courant de sortie	+3,3 V/20 A, +5 V/20 A, +12 VA/32 A, +12 VB/48 A, +12 VD/16 A, -12 V/0,5 A, +5 Vaux/4 A	+3,3 V/20 A, +5 V/25 A, +12 VA/32 A, +12 VB/48 A, +12 VC/48 A, +12 VD/16 A, -12 V, -12 VD, -12 V, +5 Vaux	+3,3 V/20 A, +5 V/25 A, +12 VA/32 A, +12 VB/48 A, +12 VC/48 A, +12 VD/16 A, -12 V, -12 VD, -12 V, +5 Vaux
Tension de sortie nominale	+3,3 V, +5 V, +12 VA, +12 VB, +12 VD, -12 V, +5 Vaux	+3,3 V, +5 V, +12 VA, +12 VB, +12 VC, +12 VD, -12 V, +5 Vaux
Plage de températures
En fonctionnement	5 °C à 50 °C (41 °F à 122 °F)
Stockage	de -40°C à 70°C (de -40° F à 158° F)

Environnement de l'ordinateur

Niveau de contaminant atmosphérique : G2 ou inférieur tel que défini par la norme ISA-S71.04-1985

Tableau 12. Environnement de l'ordinateur

	En fonctionnement	Stockage
Plage de températures	De 5 °C à 35 °C (de 41 °F à 95 °F)	De -40 °C à 65 °C (de -40 °F à 149 °F)
Humidité relative (maximale)	10 à 90 % (sans condensation)	De 0 % à 95 % (sans condensation)
Vibrations (maximales)*	0,26 GRMS	1,37 GRMS
Choc (maximal)	40 G pour 2 ms avec un changement de vélocité de 51 cm/s (20 pouce/s)†	105 G pour 2 ms avec un changement de vélocité de 133 cm/s (52,5 pouce/s)
Altitude (maximale)	De -15,24 m à 3048 m (-50 à 10 000 pieds)	De -15,24 m à 10 668 m (-50 à 35 000 pieds)

• Mesurées à l'aide d'un spectre de vibrations aléatoires simulant l'environnement utilisé. † Mesurées en utilisant une impulsion semi-sinusoïdale de 2 ms lorsque le disque dur est en cours d'utilisation.

Bloc d'alimentation 850 w

Tableau 13. Schéma d'installation de la carte graphique PCI-Express

	Une seule carte graphique	Deux cartes graphiques	Trois cartes graphiques	Quatre cartes graphiques
Emplacement d'installation	Emplacement 1	Emplacement 1 et emplacement 4
Étiquette du connecteur d'alimentation	PCIE1	PCIE1 et PCIE3	Non pris en charge	Non pris en charge
Sortie principale	Emplacement 1	Emplacement 4

Bloc d'alimentation 1500 w

Tableau 14. Schéma d'installation de la carte graphique PCI-Express

	Une seule carte graphique	Deux cartes graphiques	Trois cartes graphiques	Quatre cartes graphiques
Emplacement d'installation	Emplacement 1	Emplacement 1 et emplacement 4	Logement 1,logement 4 et logement 7	Logement 1,logement 3,logement 5 et logement 7
Étiquette du connecteur d'alimentation	VGA1	VGA1 et VGA2	VGA1 et VGA2 et VGA3	VGA1 et VGA2 et VGA3 et VGA4
Sortie principale	Emplacement 1	Emplacement 4	Emplacement 4	Emplacement 3

Bloc d'alimentation 850 W

Ressources d'aide en libre-service

Vous pouvez obtenir des informations et de l'aide sur les produits et services Alienware en utilisant ces ressources en ligne et en libre-service :

Tableau 15. Produits et ressources en ligne et en libre-service Alienware

Informations sur les produits et services Alienware

www.alienware.com

Application Aide et support Dell

Conseils

Contactez le support

Dans la recherche Windows, saisissez Aide et support, puis appuyez sur Entrée.

Aide en ligne concernant le système d'exploitation

www.dell.com/support/windows

Informations de dépannage, manuels utilisateur, instructions sur l'installation, caractéristiques des produits, blogs d'aide technique, pilotes, mises à jour logicielles, etc.

www.dell.com/support/linux

Vidéos fournissant des instructions détaillées pour l'entretien de l'ordinateur

www.alienware.com/gamingservices

www.youtube.com/alienwareservices

Contacter alienware

Pour contacter Alienware pour des questions commerciales, de support technique ou de service à la clientèle, rendez-vous sur www.alienware.com.

REMARQUE : Les disponibilités variant selon le pays, certains services peuvent être indisponibles dans votre pays.

REMARQUE: Si vous ne disposez pas d'une connexion Internet, vous pouvez utiliser les coordonnées figurant sur votre facture d'achat, votre bordereau de livraison, votre facture ou dans le catalogue de produits Dell.
