Marque	PROLINE
Modèle	TCE 500 VCO
Type de produit	Table de cuisson vitrocéramique
Nombre de foyers	4
Type de foyers	Radiants
Matériau de la surface	Verre vitrocéramique
Dimensions d'encastrement (L x P)	560 mm x 490 mm
Commandes	4 manettes rotatives
Réglage de puissance	9 positions (1 à 9)
Voyant de mise sous tension	Oui
Voyant de chaleur résiduelle	Oui, par foyer
Tension d'alimentation	230 V ~50 Hz
Type de raccordement	Câble 2,5 mm², prise de terre obligatoire
Installation	Encastrable, découpe selon schéma
Utilisation prévue	Cuisson des aliments uniquement
Entretien	Nettoyage avec chiffon humide et produit adapté
Sécurité	Voyant de chaleur résiduelle, arrêt par coupure d'alimentation
Précautions	Ne pas utiliser de récipients trop petits, ne pas nettoyer sans couper le courant
Fonctionnalités supplémentaires	Conseils pour friture, caramélisation
Normes	Conforme à la directive européenne 76/889/EEC

FOIRE AUX QUESTIONS - TCE 500 VCO PROLINE

Comment nettoyer la table de cuisson vitrocéramique ?

Utilisez un chiffon légèrement humide ou un produit de nettoyage adapté. Évitez les détergents abrasifs, les poudres à récurer ou les éponges métalliques. Nettoyez régulièrement pour éviter les brûlures.

Pourquoi le voyant de chaleur résiduelle reste-t-il allumé ?

Le voyant indique que la zone de cuisson est encore chaude. Il reste allumé jusqu'à ce que la température descende en dessous du seuil de non-brûlure. Ne touchez pas la surface tant que le voyant est allumé.

Quels récipients utiliser sur cette plaque ?

Utilisez des récipients à fond plat et sec, de diamètre égal ou supérieur à celui de la zone de chauffe. Ne jamais utiliser de récipients plus petits que la zone.

Que faire en cas de débordement de sucre ou de confiture ?

Essuyez immédiatement les débordements contenant du sucre pendant qu'ils sont encore chauds pour éviter qu'ils ne caramélisent sur le verre. Utilisez un chiffon humide.

La plaque peut-elle être utilisée pour chauffer une pièce ?

Non, ce produit doit être utilisé uniquement pour la cuisson des aliments. Toute autre utilisation est dangereuse.

Comment installer la plaque de cuisson ?

L'installation doit être réalisée par un personnel qualifié. Découpez le plan de travail selon les dimensions indiquées (560 x 490 mm) en respectant les distances par rapport au mur. Raccordez l'appareil à une prise de terre.

Pourquoi la surface en verre se décolore-t-elle ?

Une décoloration (brun clair) peut survenir après des débordements brûlés. Nettoyez immédiatement avec un produit adapté ou frottez avec un demi-citron.

Puis-je réparer la plaque moi-même ?

Non, ne tentez jamais de démonter ou réparer la plaque vous-même. Seul un personnel compétent peut intervenir.

Que faire si la plaque ne chauffe pas ?

Vérifiez que le compteur électrique est en service, que les manettes sont sur la bonne position et que les fusibles sont en bon état. Si le problème persiste, contactez le service après-vente.

Comment régler la puissance des foyers ?

Tournez la manette correspondante sur la position souhaitée de 1 (minimum) à 9 (maximum). Le voyant principal s'allume dès qu'un foyer est alimenté.

MODE D'EMPLOI TCE 500 VCO PROLINE

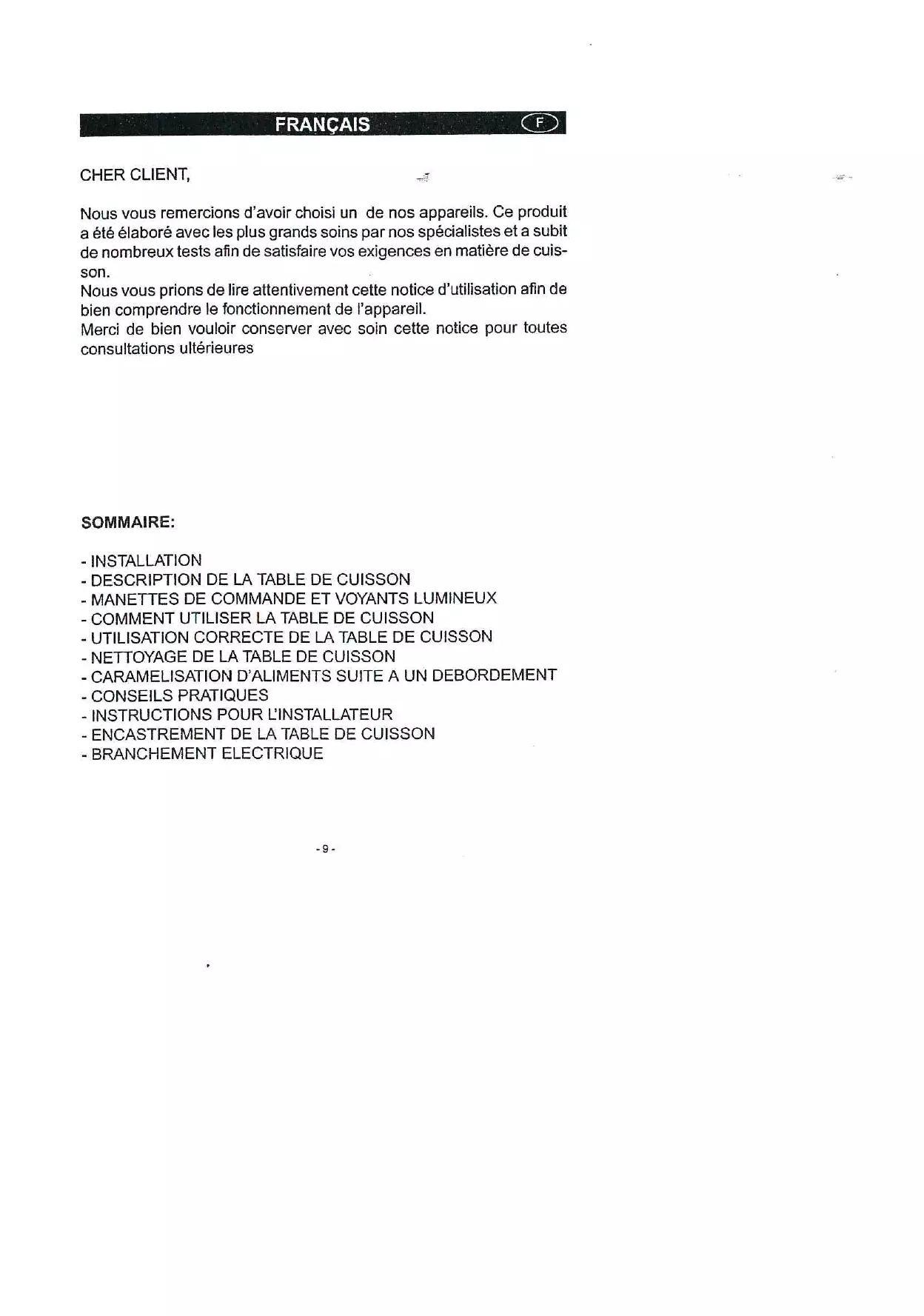

Nous vous remercions d'avoir choisi un de nos appareils. Ce produit a été élaboré avec les plus grands soins par nos spécialistes et a subi de nombreux tests afin de satisfaire vos exigences en matière de cuisson.

Nous vous prions de lire attentivement cette notice d'utilisation afin de bien comprendre le fonctionnement de l'appareil.

Merci de bien pouvoir conserver avec soin cette notice pour toutes consultations ultérieures

• INSTALLATION
• DESCRIPTION DE LA TABLE DE CUISSON
• MANETTES DE COMMANDE ET VOYANTS LUMINEUX
• COMMENT UTILISER LA TABLE DE CUISSON
• UTILISATION CORRECTE DE LA TABLE DE CUISSON
• NETTOYAGE DE LA TABLE DE CUISSON
• CARAMELISATION D'ALIMENTS SUITE A UN DEBORDEMENT
• CONSEILS PRATIQUES
• INSTRUCTIONS POUR L'INSTALLATEUR
• Encastrement de la table de cuisson
• BRANCHEMENT ELECTRIQUE

Installation

La table de cuisson doit être installée en suivant les instructions de la notice. Toutes les opérations relatives à l'installation électrique doivent être faites par un personnel qualifié.

Attention : cet appareil DOIT etre raccorde a une prise de TERRE

Avant utilisation de l'appareil, s'assurer que tous les emballages ont été retirés avant qu'il soit alimenté.

Description de l'appareil

La table de cuisson comporte 4 foyers radiants.

Manettes de commande et voyants lumineux

Les foyers de cuisson sont contrôlés par les quatre manettes. La puissance des foyers est dosée par un dispositif séquentiel qui assure la régularisation de la température sur une échelle de 1 à 9.

Le voyant principal de mise sous tension (fig. 4a) s'allumera dès qu'un foyer sera alimenté. Le voyant de chaleur résiduelle (fig. 4b) s'allumera une fois que le foyer sélectionné sera chaud. Pour plus de sécurité, ce voyant ne s'éteindra que lorsque la température sera descendue en dessous du seuil de non-brûlure.

Comment utiliser la TABLE de cuisson

La température des foyers de cuisson peut être réglée en tournant la manette correspondante au foyer désiré sur une des 9 positions.

La température maximale correspond à la position 9 et celle minimale à la 1. Lorsque l'un des quatre foyers fonctionne, le voyant lumineux principal s'allume et une fois le verre chaud, le voyant de chaleur résiduelle correspondant s'allumera et restera allumé jusqu'au refroidissement du verre.

Utilisation correcte de la TABLE de cuisson

Afin d'obtenir les meilleures performances de votre table de cuisson, merci de suivre les conseils ci-dessous :

Le fond du récipient doit être parfaitement plat (fig. 3). Le fond des récipients doit être sec. Le diamètre de la base des récipients doit être égal ou légèrement supérieur à celui de la zone de chauffe mais jamais inférieur. - Ne laisser pas les éléments fonctionner à vide ou avec un récipient vide.

Rappel

Il est plus économique d'utiliser des récipients avec des couvercles adaptés.

Notes relatives à la friture

Pour votre sécurité, lors d'une friture, l'huile ou la graisse contenue dans le récipient

ne doit pas excéder 1/3 du volume de celui-ci. NE PAS COUVRIR LE RECIPIENT AVEC UN COUVERCLE ET NE PAS LAISSER SANS SURVEILLANCE. Si accidentellement l'huile ou la graisse venait à prendre feu, coupez l'alimentation électrique de la table de cuisson et couvrez le recipient à l'aide d'un couvercle ou d'un tissu humide afin d'étouffer les flammes. En cas de doute, rappeler les pompiers.

Nettoyage de la TABLE de cuisson

Tout débordement doit être retiré du verre vitrocéramique aussi rapidement que possible à l'aide d'un chiffon légèrement humide dans la mesure où les zones concernées sont suffisamment froides pour le faire. Les débordements que l'on aurait laissés pourraient brûler sur la glace, ce qui rendrait le nettoyage plus difficile. Le nettoyage doit être effectué à l'aide d'un chiffon propre ou d'un produit de nettoyage approprié. Pour conserver vos glaces vitrocéramiques en bon état, nettoyez-les fréquemment.

Ne jamais racler la glace avec un ustensile métallique car cela peut la rayer ou l'abimer. N'utiliser en aucun cas des détergents abrasifs ou corrosifs tels que les bombes aerosols pour fours, des poudres à récurer ou des éponges abrasives.

NOTE: Un nettoyage inadapté peut endommager la glace vitrocéramique et peut nuire à l'esthétique de la table de cuisson.

Caramelisation d'aliments suite a un debordement

Si vous observez une décoloration du verre vitrocéramique (i. e. un brun clair apparaisant sur le plan de travail), cela indique que des débordements ont brûlé sur la surface de la table. Cela aurait pour conséquence une mauvaise répartition de la chaleur entre la table de cuisson et le récipient. Si vous notez une décoloration, vous devez immédiatement nettoyer la glace avec un produit adapté (voir ci-dessus) ou frotter la zone touchée avec un demi-citron.

Important

Les débordements d'aliments contenant du sucre (ex. confiture,...) doivent être essuyés immédiatement pendant qu'ils sont encore chauds, avant qu'ils ne caramélisent sur le verre, de même pour les résidus de feuille d'aluminium ou de matière plastique provenant d'objets posés malencontreusement sur la zone de chauffe.

Mise en GARDE

Cet appareil devient très chaud même autour des zones de chauffe. Les jeunes enfants, du fait de leur taille, risquent de ne pas voir le témoin de chaleur résiduelle. Il faut donc veiller à ce qu'ils ne posent pas la main sur les plaques, même si les résistances sont éteintes. Par conséquent, tenez les enfants éloignés pendant le fonctionnement de la table de cuisson et observez toutes les règles de sécurité.

En cas de non-fonctionnement de la TABLE de cuisson

Avant de consulter votre service après-vente, veuillez vérifier que :

• Notre compteur électrique est en service
• Les manettes sont tournées sur la bonne position
• Les fusibles de votre installation domestique sont en bon état.

Pour votre sécurité

Ce produit doit être uniquement utilisé pour cuisiner.

Tout autre utilisation (ex. chauffage d'ambiance.) est à considérer comme imprudente et donc dangereuse.

La table ne peut être démontée en aucune circonstance sauf par un personnel compétent.

Conseils pratiques

Lire attentivement les instructions avant la première utilisation de la table de cuisson

Assurez-vous que les manches de récipients soient positionnés dans une position correcte

Placer des couvercles sur les récipients

Suivre les instructions données à propos des fritures

Nettoyer la table de cuisson régulièrement

Essuyer les éclaboussures dès qu'elles se produisent.

Ne pas laisser les enfants à proximité de la table de cuisson quand celle-ci fonctionne

Ne pas utiliser des récipients plus petits que les foyers de cuisson

Ne pas trop remplir les récipients

Ne pas nettoyer la table de cuisson sans avoir coupé le courant

1. Ne pas nettoyer la table de cuisson avec des produits abrasifs ou des poudres qui ne peuvent rayer la surface de la table

Ne pas essayer de démonter ou réparer votre table de cuisson vous-même

Encastrement dans le PLAN de travail

Toutes nos tables de cuisson ont été étudiées pour être encastrées dans un plan de travail, qu'il soit fait de bois ou de plastique laminé, du moment qu'il est étudié pour résister à la chaleur. Pour encastrer la table de cuisson, il suffit de faire une découpe dans le plan de travail comme indiqué dans la fig. 1 (560 mm x 490 mm) en observant une distance suffisante avec le mur afin d'éviter toute détérioration due à la chaleur.

En outre, s'il existe des tiroirs sous la table de cuisson, assurez-vous qu'il y a une distance de 90 mm entre ceux-ci et la table de cuisson.

Branchement electrique

Tous les cablages électriques doivent être aux normes en vigueur. L'installation de l'appareil doit être exécutée par un technicien-installateur agréé.

La table doit être raccordée au réseau électrique selon les normes en vigueur.

Attention : cet appareil DOIT étre raccorde a une prise de TERRE

Avant de procéder au branchement, contrôler que:

• La tension d'alimentation soit la même que celle de la plaque signalétique se trouvant sur l'appareil.
• La ligne électrique à laquelle l'appareil doit être relié soit de puissance suffisante par rapport à la puissance maximale absorbée par l'appareil, indiquée sur la plaque signalétique. La prise de terre soit correcte.

AVANT D'ÉFFECTUER TOUTES CONNECTIONS OU INSTALLATIONS, IL EST OBLIGATOIRE DE COUPER L'ALIMENTATION PRINCIPALE ELECTRIQUE

Le raccordement électrique à la table doit être fait au niveau des bornes par un câble électrique de 2,5mm² par un électricien qualifié. L'accès aux bornes de la table se fait en retirant le petit cache noir situé à la base de cette dernière.

Les connections sont les suivantes

Pole positif

Repére par "L"

Pole neutre

Reperé par "N"

Connexion Terre

Repérée par le symbole terre

Cet appareil est conforme à la directive européenne sur les interférences radio (76/889/EEC)
