| Intitulé | Description |
|---|---|
| Type de produit | Platine vinyle |
| Caractéristiques techniques principales | Transmission par courroie, bras de lecture en aluminium, cellule pré-montée |
| Alimentation électrique | 230V / 50Hz |
| Dimensions approximatives | 420 x 350 x 120 mm |
| Poids | 3,5 kg |
| Compatibilités | Compatible avec la plupart des disques vinyles 33 et 45 tours |
| Type de batterie | Non applicable |
| Tension | 230V |
| Puissance | 5W |
| Fonctions principales | Lecture automatique, arrêt automatique |
| Entretien et nettoyage | Nettoyage régulier du plateau et de la cellule, vérification de la courroie |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange pour bras, courroie et cellule |
| Sécurité | Utiliser sur une surface stable, éviter l'humidité |
| Informations générales utiles | Idéale pour les audiophiles et les amateurs de musique vinyle |
Téléchargez la notice de votre NC au format PDF gratuitement ! Retrouvez votre notice TD 170-1 ARGENT - THORENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TD 170-1 ARGENT de la marque THORENS.
FOIRE AUX QUESTIONS - TD 170-1 ARGENT THORENS
MODE D'EMPLOI TD 170-1 ARGENT THORENS
Cependant nous vous recommandons de lire attentivement ce mode d’emploi avant toute mise en service, afin de pouvoir utiliser de façon optimale cette platine et d’en profiter le plus longtemps possible. Nous nous sommes efforcés d’inclure dans cette notice les instructions indispensables et tout ce qu’il est bon de savoir pour une utilisation conforme. Pour toute autre question, veuillez vous adresser directement à votre revendeur.
Votre équipe Thorens
Les dommages consécutifs au non respect des instructions du mode d’emploi ou à des effets mécaniques extérieurs, tels que des dommages de transport, ne sont pas couverts par la garantie. Le garantie ne couvre que le mécanisme d’entraînement de la platine, son moteur et le bloc secteur. Le bras de lecture et la cellule de lecture sont garantis par leur fabricant respectif.
Notre service après-vente est à votre entière disposition pour toute autre question.
Afin de prévenir tout risques d’incendie ou de dommages électriques, l’appareil ne doit pas être exposé à l’humidité ou à la pluie.

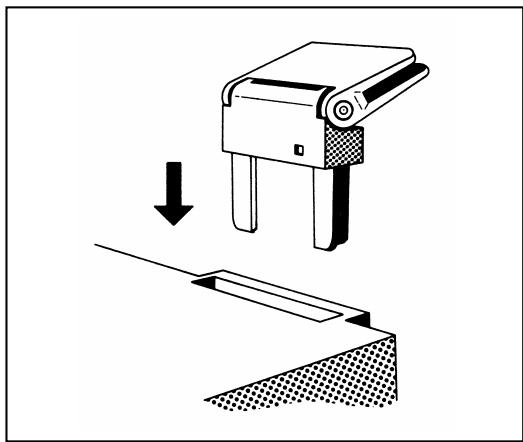

Glisser le couvercle parallèlement à l’inclinaison
(angle d’ouverture 60°) dans les charnières jusqu’au bout. Dans cette position il est à tout moment possible de poser ou déposer le couvercle.
Connecter les fiches cinch à l’entrée «Phono» de votre (pré-) ampli ou récepteur. Le câble séparé représente la masse ou terre. Il sera à visser sous la vis prévue à cet usage sur votre ampli.
À présent tournez le contrepoids du bras (3) sur le cylindre du bras (Fig. 5)
Portez le bras (4) en direction du centre du plateau. Mettez le levier (5) en position tout en tenant le bras (Fig. 6). En tournant le contrepoids (3) vous pouvez balancer le bras avec précision. Celui-ci doit rester de lui-même en suspens. Remettez le bras à sa place sur son support. Maintenant vous pouvez ajuster le pression du bras (1) ainsi que la force anti-skating (2). Tenez le contrepoids et alignez la roue graduée sur «0» avec la marque située sur le bras. Tournez le bras complet vers l’avant afin de régler la force de pression. Avec l’OMB 10 d’origine, le réglage est de 15 mN (milli Newton) Consultez le tableau suivant:
3 à 10 g. Enlevez les 2 vis et déconnectez délicatement les fils avec un pincette. Placez la nouvelle tête et vissez légèrement, reconnectez les fils en respectant la codification des couleurs.
L’exemple de connection (Fig. 8) est valable pour le système Ortofon OMB 10!

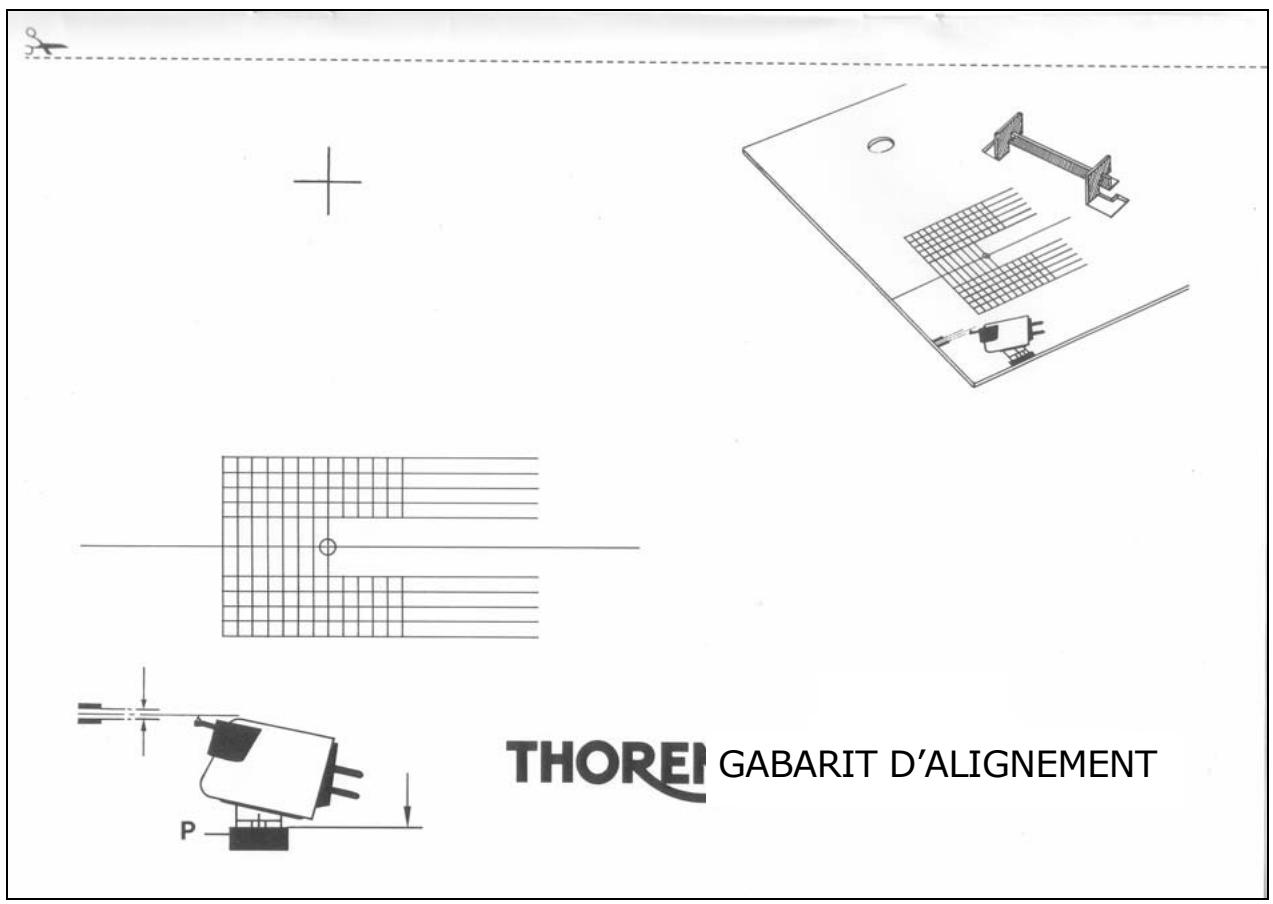

Posez le poncif joint sur le plateau et réglez le système soient parallèles aux lignes d’aide d’allignement.
R L’appareil répond aux normes internationales de sécurité (IEC 65) ainsi que celles de la Communauté Européene 76/499/EWG. Remplacement de l’aiguille de lecture Le diamant de lecture estsujet à l’usure, c’est pourquoi nous vous conseillons de l’inspecteur après env. 500 heures de lecture. Les diamants usés peuvent endommager vos disques. Les diamants usés peuvent endommager vos disques. Pour auditioner les disques 78 tours dans les meilleures conditions, il vous faut utiliser un diamant adéquat. Adressez-vous pour cela à votre revendeur Thorens
Avec l’interrupteur (6) sité à la droite du bras de lecture, vous pouvez régler le diamètre du disque sur 17 cm (single) und 30 cm (LP). Ceci est seulement necessaire dans le cas d’utilisation du départ automatique (Fig. 11).
. Mettez le levier (7) sur Start et le bras de lecture se rend automatiquement sur le début du disque (Fig. 11).
Départ manuel et soulèvement du bras
Mettez le levier de soulèvemant (5) en position . Enlevez le bras de son support et portez-le sur le sillon de départ du disque. Le moteur tourne, en activant le levier de soulèvement (5), le bras vient se poser en douceur sur le disque. À l’aide du levier de soulèvement du bras vous pouvez déplacer la tête de lecture à l’endroit de votre choix. Le plateau continue de tourner (Fig. 11).
