Intitulé	Description
Type de produit	PC de bureau Lenovo M920
Processeur	Intel Core i5 ou i7 de 8ème génération
RAM	Jusqu'à 64 Go DDR4
Stockage	Disque dur HDD jusqu'à 2 To ou SSD jusqu'à 512 Go
Carte graphique	Intel UHD Graphics 630 ou options graphiques dédiées
Système d'exploitation	Windows 10 Pro préinstallé
Connectivité	USB 3.1, USB-C, HDMI, DisplayPort, Ethernet, Wi-Fi, Bluetooth
Dimensions approximatives	Profondeur : 370 mm, Largeur : 165 mm, Hauteur : 340 mm
Poids	Environ 7 kg
Alimentation électrique	Alimentation 260W
Fonctions principales	Utilisation professionnelle, multitâche, gestion de données
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des filtres à poussière
Pièces détachées et réparabilité	Composants facilement accessibles pour mise à niveau et réparation
Sécurité	TPM 2.0, options de verrouillage de sécurité, protection par mot de passe
Compatibilités	Compatible avec divers périphériques et accessoires Lenovo

FOIRE AUX QUESTIONS - M920 LENOVO

Comment réinitialiser le Lenovo M920 aux paramètres d'usine ?

Pour réinitialiser votre Lenovo M920, allez dans 'Paramètres', puis 'Mise à jour et sécurité', et sélectionnez 'Récupération'. Sous 'Réinitialiser ce PC', cliquez sur 'Commencer' et choisissez l'option qui vous convient.

Que faire si l'écran de mon Lenovo M920 reste noir ?

Vérifiez d'abord que l'ordinateur est bien allumé. Si l'écran reste noir, essayez de forcer un redémarrage en maintenant le bouton d'alimentation enfoncé pendant 10 secondes. Si le problème persiste, il peut s'agir d'un problème matériel.

Comment mettre à jour les pilotes de mon Lenovo M920 ?

Pour mettre à jour les pilotes, allez sur le site officiel de Lenovo, recherchez votre modèle M920, et téléchargez les derniers pilotes disponibles. Vous pouvez également utiliser l'application 'Lenovo Vantage' pour rechercher et installer les mises à jour automatiquement.

Mon Lenovo M920 est lent, que puis-je faire ?

Pour améliorer la vitesse de votre Lenovo M920, essayez de désinstaller les programmes inutiles, de libérer de l'espace sur le disque dur, et de vérifier les programmes qui se lancent au démarrage. Vous pouvez également envisager d'augmenter la mémoire RAM.

Comment connecter mon Lenovo M920 à un réseau Wi-Fi ?

Pour connecter votre Lenovo M920 à un réseau Wi-Fi, cliquez sur l'icône Wi-Fi dans la barre des tâches, sélectionnez votre réseau, entrez le mot de passe et cliquez sur 'Se connecter'.

Que faire si mon clavier ou ma souris ne répond pas ?

Si votre clavier ou votre souris ne répond pas, vérifiez les connexions. Pour les périphériques sans fil, assurez-vous que les piles sont chargées. Vous pouvez également essayer de redémarrer l'ordinateur pour résoudre des problèmes temporaires.

Comment vérifier l'état de la batterie de mon Lenovo M920 ?

Pour vérifier l'état de la batterie, cliquez sur l'icône de la batterie dans la barre des tâches. Vous pouvez également accéder à 'Paramètres', puis 'Système', et enfin 'Batterie' pour obtenir des informations détaillées.

Mon Lenovo M920 ne démarre pas, que faire ?

Si votre Lenovo M920 ne démarre pas, vérifiez si l'ordinateur est branché et si la prise fonctionne. Essayez de retirer la batterie (si possible) et de la remettre en place. Si le problème persiste, consultez un technicien.

Comment activer ou désactiver le Bluetooth sur mon Lenovo M920 ?

Pour activer ou désactiver le Bluetooth, allez dans 'Paramètres', puis 'Dispositifs', et sélectionnez 'Bluetooth et autres dispositifs'. Vous pouvez activer ou désactiver le Bluetooth à partir de cette section.

Comment restaurer des fichiers supprimés sur mon Lenovo M920 ?

Pour restaurer des fichiers supprimés, vérifiez d'abord la corbeille. Si les fichiers ne s'y trouvent pas, vous pouvez utiliser des logiciels de récupération de données. Assurez-vous d'agir rapidement pour maximiser les chances de récupération.

MODE D'EMPLOI M920 LENOVO

Guide d'utilisation et de maintenance du matériel M920s

Remarque : Avant d'utiliser le présent document et le produit associé, prenez connaissance des informations contenues dans le Manuel d'informations sur le produit et Annexe A « Notices » à la page 65.

Deuxième édition (août 2019)

Copyright Lenovo 2018, 2019.

REMARQUE SUR LES DROITS LIMITES ET RESTREINTS : si les données ou les logiciels sont fournis conformément à un contrat GSA (« General Services Administration »), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n° GS-35F-05925.

Chapitre 1. présentation 1

Vue avant 1

Vue arriere. 3

Carte mère. 5

Type de machine et étiquette de modèle. 6

Chapitre 3. verrouillage de l'ordinateur. 9

Activation ou déactivation du verrou E-lock 9

Verrouillage du carter de l'ordinateur 10

Installation d'un verrou de câble Kensington 11

Installation d'un verrou de câble 12

Chapitre 4. remplacement d'options matérielles 13

Avant de remplacer les éléments matériels 13

Identification des unités remplaçables sur site (y compris les CRU) 13

Localisation des unités remplaçables sur site (y compris les CRU) 14

Remplacement du cordon d'alimentation. 16

Remplacement des options externes 17

Retrait du carter de l'ordinateur. 19

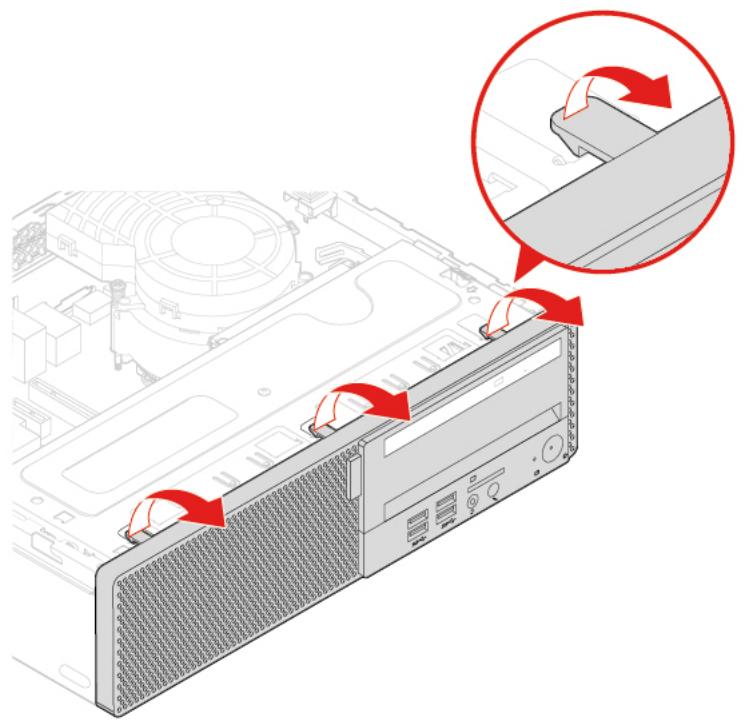

Remplacement du panneau frontal 20

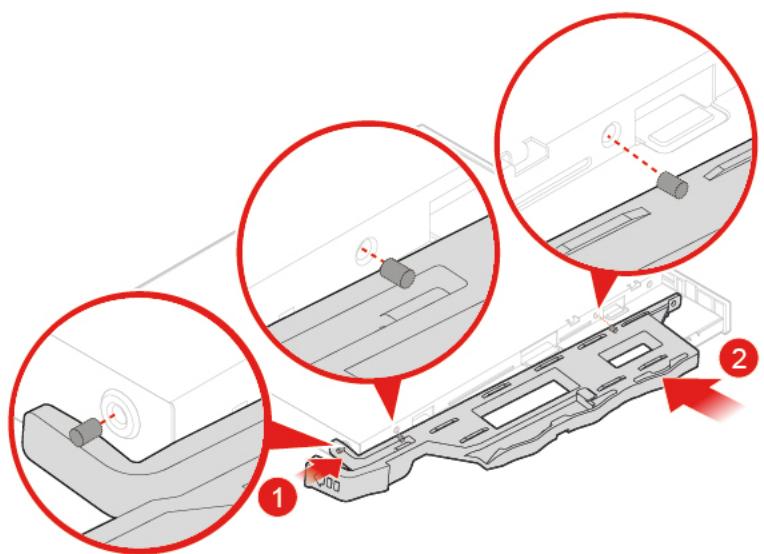

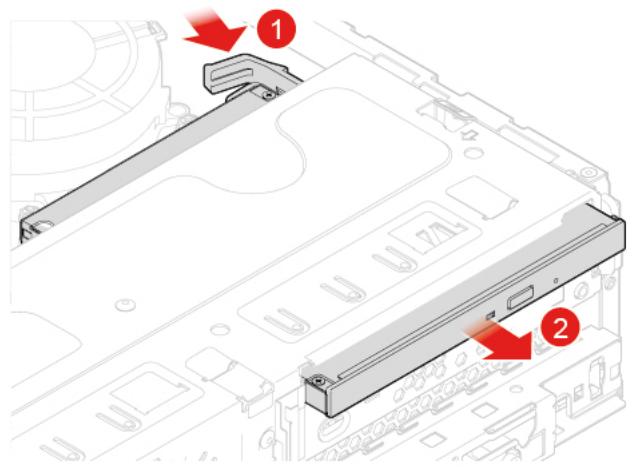

Remplacement du disque optique 21

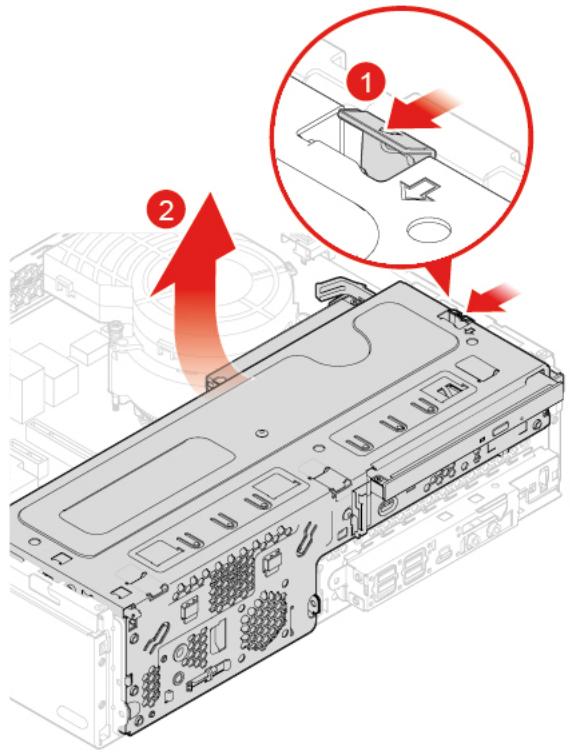

Pivotement du bloc de baies d'unité vers le haut et le bas. 23

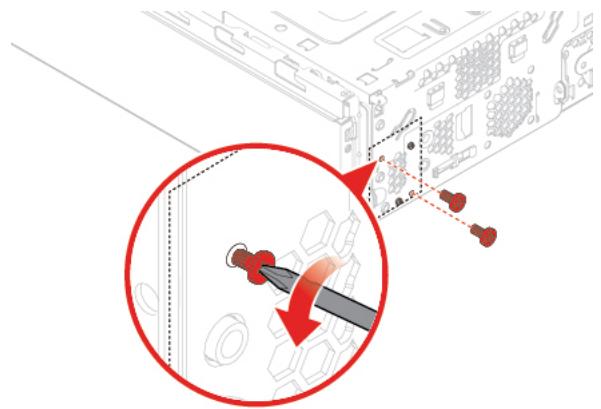

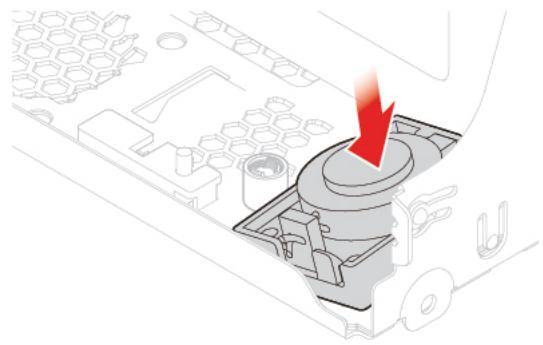

Remplacement du haut-parleur interne. 24

Remplacement du voyant rouge 27

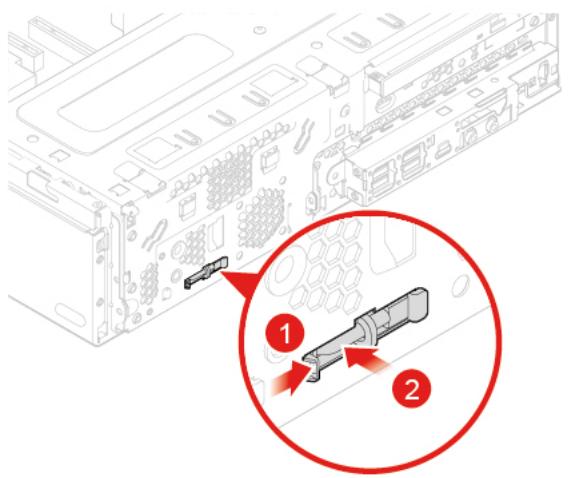

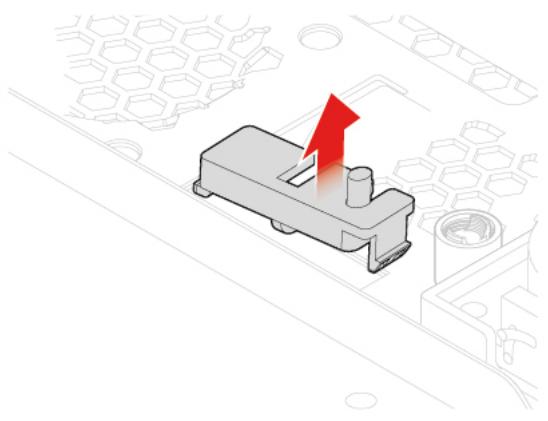

Remplacement du capteur thermique 28

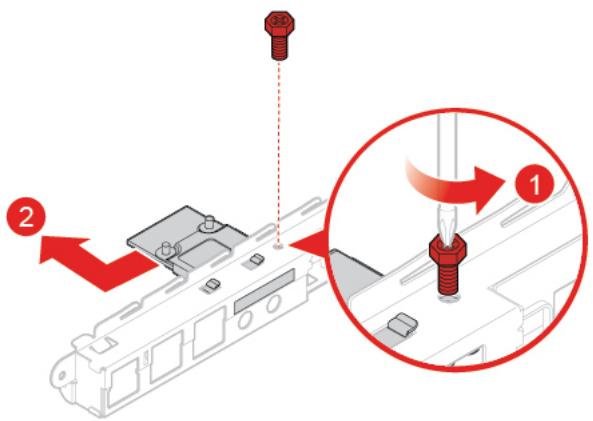

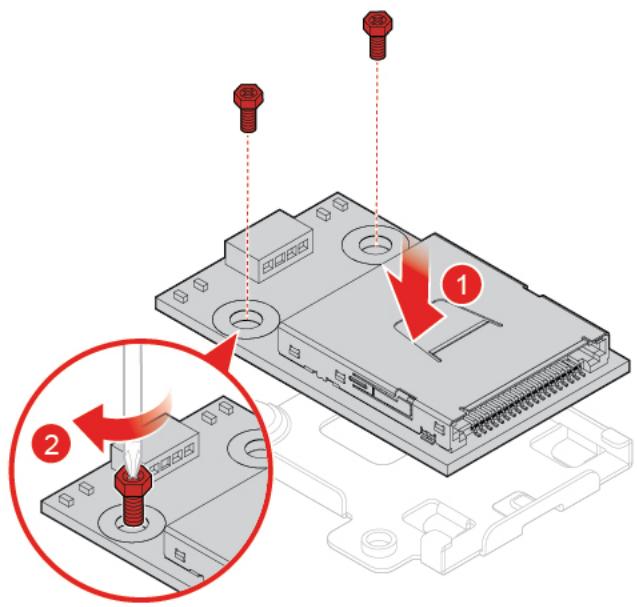

Remplacement des options d'E/S avant 31

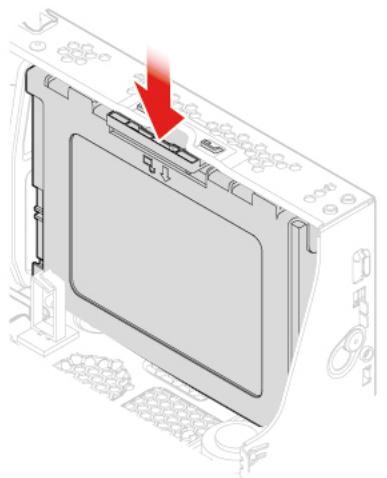

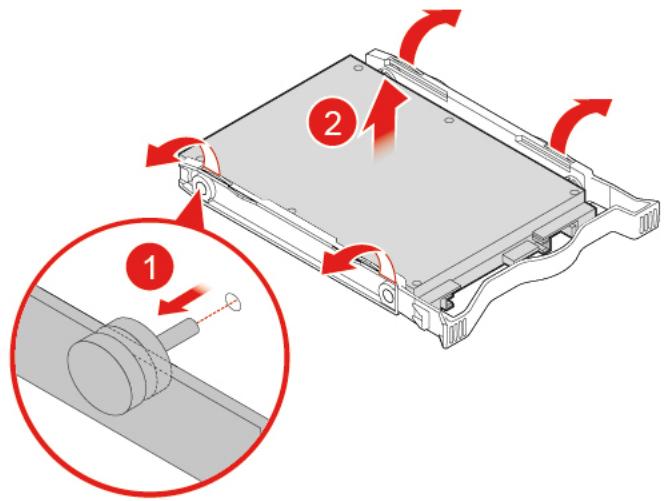

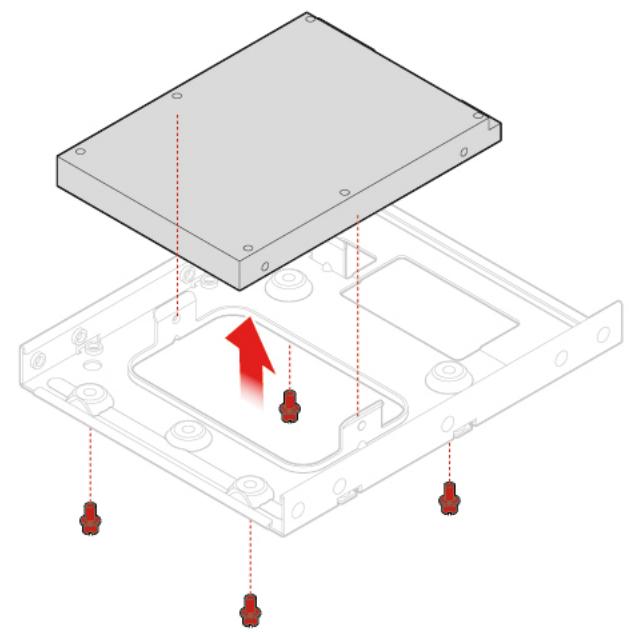

Remplacement de l'unité de stockage 34

Remplacement du module de mémoire 40

Remplacement du dissipateur thermique et du bloc de ventilation. 42

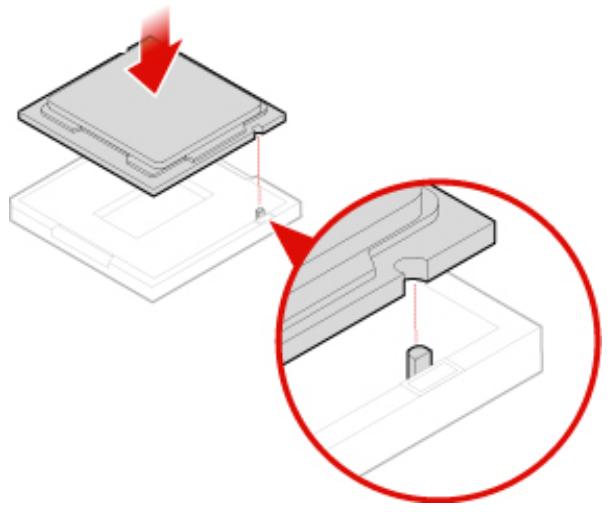

Remplacement du microprocesseur. 43

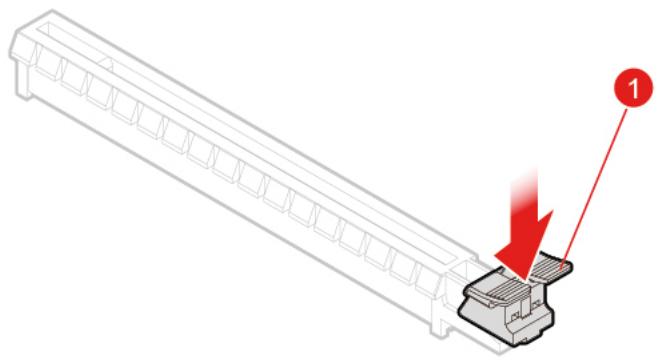

Remplacement d'une carte PCI Express 46

Remplacement du verrou E-lock 47

Remplacement de l'interrupteur de détection de présence du carter 48

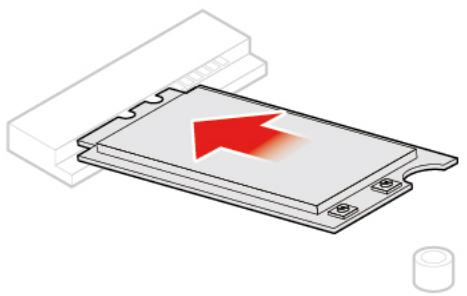

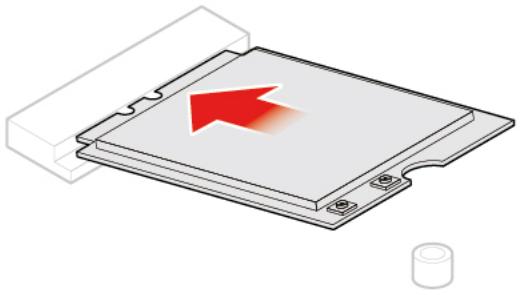

Remplacement de la carte Wi-Fi 49

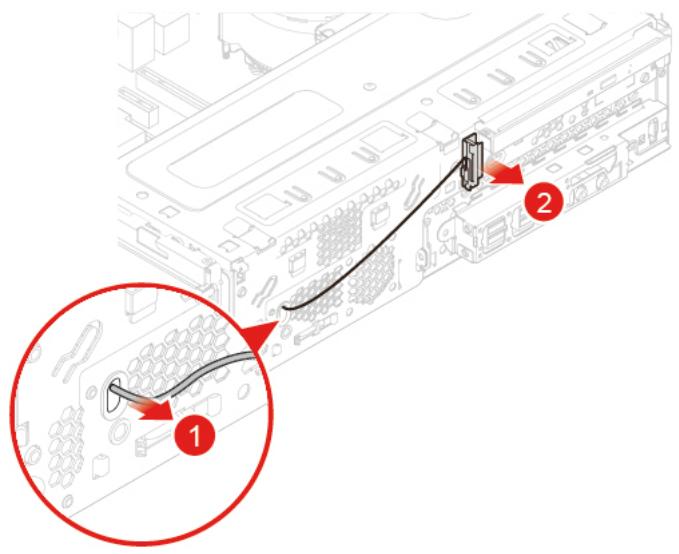

Remplacement des antennes Wi-Fi 53

Remplacement de la batterie à pile cellulaire 55

Remplacement de l'unité de stockage M.2 57

Remplacement du support de l'unité de stockage M.2 60

Remplacement du bloc d'alimentation électrique 61

Remplacement de la carte mère 62

Fin du remplacement de composants 63

Annexe a. notices 65

Annexe B. Marques 67

Chapitre 1. présentation

Ce chapitre fournit des informations générales pour vous familiariser avec votre ordinateur.

Vue avant

Remarque : Il est possible que le modèle de votre ordinateur diffère légèrement de l'illustration.

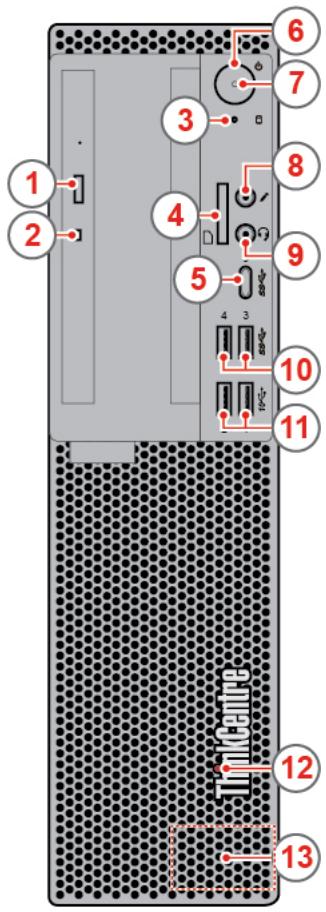

Figure 1. Vue avant

1 Bouton d'éjection/de fermeture du disque optique (en option)	2 Voyant d'etat du disque optique (en option)
3 Voyant d'activité de l'unité de stockage	4 Lecteur de carte (en option)
5 Connecteur USB-CTM (prend uniquement en charge la transmission de données USB)	6 Bouton d'alimentation
7 Voyant d'alimentation	8 Connecteur du micro
9 Connecteur de casque	10 Connecteurs USB 3.1 Gen 1 (2)
11 Connecteurs USB 3.1 Gen 2 (2)	12 Voyant rouge
13 Haut-parleur interne

Bouton d'éjection/de fermeture du disque optique

Permet d’éjecter le plateau du disque optique. APRÈS avoir installé un disque dans le plateau, appuyez sur le bouton d’éjection/de fermeture pour fermer le plateau.

Voyant d'activité du disque optique

Ce voyant est allumé lorsqule disque optique est en cours d'utilisation.

Voyant d'activité de l'unité de stockage

Ce voyant est allumé lorsqu'e l'unité de stockage est en cours d'utilisation.

4 Logement pour lecteur de cartes

Permet de lire les données d'une carte mémoire prise en charge.

Connecteur usb-c (prend uniquement en charge la transmission de données USB)

Utilisez le connecteur pour transférer des données (USB 3.1 Gen 1, 5 Gbps), charger votre périphérique (5 V/3 A) ou connecter des accessoires USB-C pour accroître les fonctionnalités de votre ordinateur. Pour acheter des accessoires USB-C, accédez à la page : https://www.lenovo.com/accessories

6 Interrupteur d'alimentation

Permet de mettre l'ordinateur sous tension. Si vous ne parvenez pas à mettre l'ordinateur hors tension à partir du système d'exploitation, appuyez sur le bouton d'alimentation pendant au moins quatre secondes pour l'éteindre.

Voyant d'alimentation

Lorsque ce voyant est allumé, l'ordinateur est sous tension.

3 Connecteur du micro

Permet de brancher un microphone sur votre ordinateur. Vous pouvez utiliser un microphone pour enregistrer des sons ou interagir avec votre ordinateur à l'aide du logiciel de reconnaissance vocale.

9 Connecteur de casque

Permet de brancher un casque à votre ordinateur.

10 Connecteurs USB 3.1 gen 1

Permet de brancher un périphérique compatible USB. Pour optimiser le transfert de données, connectez un périphérique USB 3.1 Gen 1 à un connecteur USB 3.1 Gen 2 ou à un connecteur USB 3.1 Gen 1 au lieu d'un connecteur USB 2.0.

Connecteurs USB 3.1 gen 2

Permet de brancher un périphérique compatible USB. Pour optimiser le transfert de données, connectez un périphérique USB 3.1 Gen 2 à un connecteur USB 3.1 Gen 2 et non à un connecteur USB 3.1 Gen 1 ou USB 2.0.

Voyant rouge

Lorsque ce voyant est allumé, l'ordinateur est sous tension.

Haut-parleur interne

Permet de diffuser les sons provenant de votre ordinateur sans utiliser un micro-casque ou un casque.

Vue arrière

Remarque : Il est possible que le modèle de votre ordinateur diffère légèrement de l'illustration.

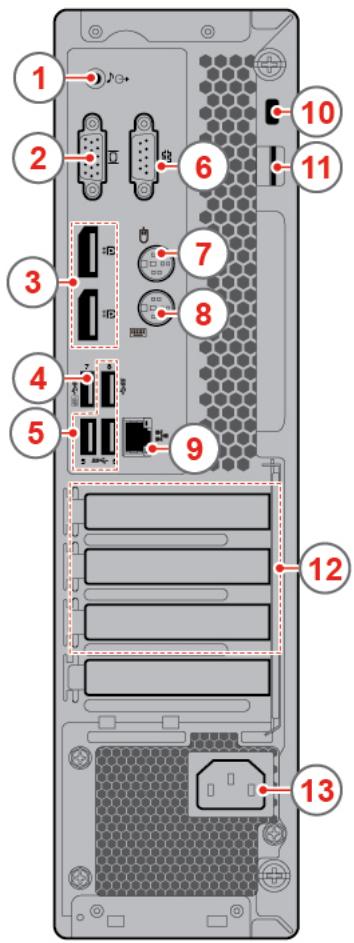

Figure 2. Vue arrêté

1 Connecteur de sortie ligne audio	2 Connecteur de sortie VGA
3 Connecteur de sortie DisplayPort® 1.2(2)	4 Connecteur USB 3.1 Gen 1
5 Connecteurs USB 3.1 Gen 1 (3)	6 Port série
7 Port souris PS/2 (facultatif)	8 Port clavier PS/2 (facultatif)
9 Port Ethernet	10 Prise de sécurité
11 Anneau pour cadenas	12 Logement pour carte PCI Express (les connecteurs variant selon la carte)
13 Connecteur du cordon d'alimentation

1 Connecteur de sortie ligne audio

Utilisez ce connecteur pour envoyer des signaux audio de l'ordinateur vers les périphériques externes, comme des haut-parleurs asservis, un casque ou un clavier multimédia. Lorsque vous connectez un système stéréo ou tout autre périphérique d'enregistrement externe, un câble est branché entre le connecteur d'entrée ligne audio du périphérique et le connecteur de sortie ligne audio de l'ordinateur.

Remarque : Si votre ordinateur est équipé à la fois d'un connecteur de sortie de ligne audio et d'un connecteur pour casque ou micro-casque, utilisez toujours le connecteur pour casque ou micro-casque pour brancher des écouteurs, un casque ou un micro-casque. Un connecteur pour casque ne prend pas en charge les microphones d'un micro-casque.

Connecteur de sortie VGA

Permet d'envoyer des signaux vidéo depuis l'ordinateur vers un autre périphérique vidéo, tel qu'un autre écran.

3 Connecteur de sortie displayport 1.2

Permet d'envoyer des signaux audio et vidéo depuis l'ordinateur vers un autre périphérique audio ou vidéo, tel qu'un autre écran haute performance.

4 Connecteur USB 3.1 gen 1

Permet de brancher un périphérique compatible USB. Pour optimiser le transfert de données, connectez un périphérique USB 3.1 Gen 1 à un connecteur USB 3.1 Gen 2 ou à un connecteur USB 3.1 Gen 1 au lieu d'un connecteur USB 2.0. Ce connecteur prend en charge la fonctionnalité de mise sous tension intelligente qui vous permet de mettre votre ordinateur sous tension ou de le sortir du mode veille prolongée S4 en appuyant sur Alt+P sur le clavier. Vous pouvez activer ou désactiver la fonction de mise sous tension intelligente à partir du programme Setup Utility. Pour plus d'informations, consultez le Manuel d'informations sur le produit.

5 Connecteurs USB 3.1 gen 1

Permet de brancher un périphérique compatible USB. Pour optimiser le transfert de données, connectez un périphérique USB 3.1 Gen 1 à un connecteur USB 3.1 Gen 2 ou à un connecteur USB 3.1 Gen 1 au lieu d'un connecteur USB 2.0.

6 Connecteur série

Permet de connecter un modem externe, une imprimante série ou d'autres périphériques utilisant un connecteur série.

7 Port souris ps/2

Permet de connecter une souris, une boule de commande ou d'autres périphériques de pointage utilisant un port souris PS/2.

3 Port clavier ps/2

Permet de connecter un clavier utilisant un connecteur clavier Personal System/2 (PS/2).

Connecteur ethernet

Permet de connecter un câble Ethernet pour un accès réseau.

10 Prise de sécurité

Permet de fixer un verrou de câble Kensington.

11 Anneau pour cadenas

Permet d'installer un cadenas.

12 Espace de la carte PCI express

Pour améliorer les performances opérationnelles de l'ordinateur, vous pouvez connecter les cartes PCI Express dans cet espace. Les connecteurs de ce logement peuvent varier selon le modèle de l'ordinateur.

13 Connecteur du cordon d'alimentation

Permet de connecter le cordon d'alimentation à l'ordinateur pour alimenter ce dernier.

Carte mère

Remarque : Voir « Vue avant » à la page 1 et « Vue arrêté » à la page 3 pour obtenir d'autres descriptions de composants.

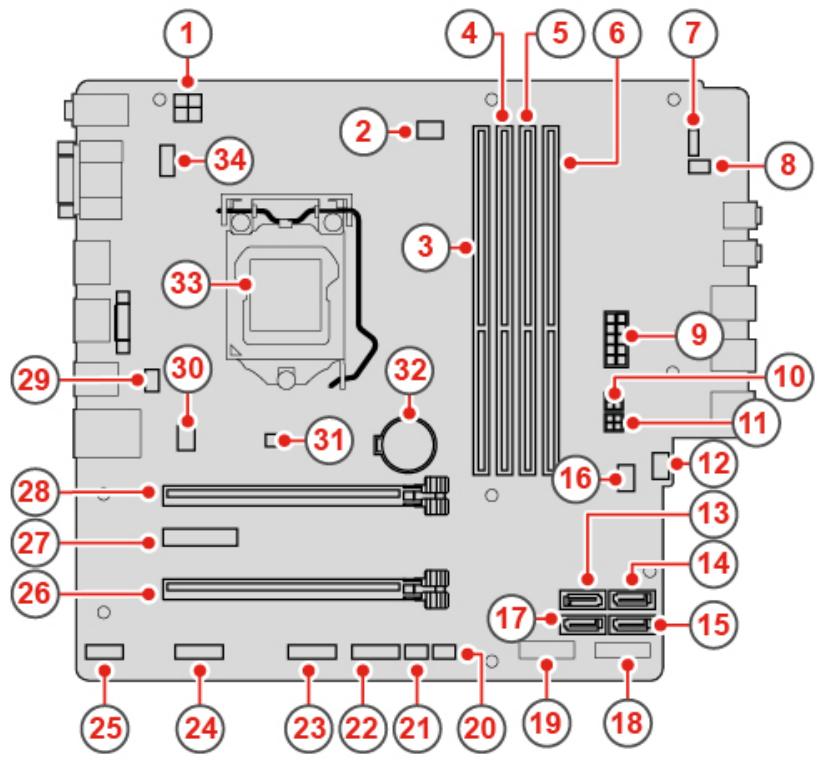

Figure 3. Carte mère

1 Connecteur d'alimentation 4 broches	2 Connecteur du ventilateur du microproessesur
3 Emplacement de mémoire (DIMM1)	4 Emplacement de mémoire (DIMM2)
5 Emplacement de mémoire (DIMM3)	6 Emplacement de mémoire (DIMM4)
7 Connecteur de la carte du bouton d'alimentation	8 Connecteur du haut-parleur interne
9 Connecteur d'alimentation 10 broches	10 Connecteur d'alimentation SATA
11 Connecteur d'alimentation SATA	12 Connecteur du ventilateur auxiliaire
13 Connecteur SATA 3.0	14 Connecteur SATA 3.0
15 Connecteur SATA 3.0	16 Effacer le cavalier CMOS
17 Connecteur SATA 3.0	18 Emplacement de l'unité de stockage M.2
19 Logement pour carte Wi-Fi M.2	20 Connecteur de capteur thermique
21 Connecteur àvoyant rouge	22 Connecteur USB avant 2.0
23 Connecteur USB avant 2.0	24 Connecteur série (en option)
25 Connecteur Thunderbolt	26 Logement pour carte PCI Express (largeur de bus physique x16 ; largeur de bus compatible x4, x1)
27 Logement pour carte PCI Express x1	28 Logement pour carte graphique PCI Express x16
29 Connecteur du verrou E-lock	30 Connecteur du ventilateur système
31 Interrupteur de détention de présence du carter	32 Batterie à pile cellulaire
33 Port de microprocesseur	34 Connecteur clavier PS/2 et souris

Type de machine et étiquette de modèle

Une étiquette indiquant le type et le modèle est apposée sur l'ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier l'ordinateur et de vous proposer un service plus rapide. L'étiquette indiquant le type et le modèle est fixée sur le côté de l'ordinateur, comme illustré.

Figure 4. Type de machine et étiquette de modèle

Bloc d'alimentation

• Alimentation de 180 watts avec détection automatique de la tension
• Alimentation de 210 watts avec détection automatique de la tension
• Alimentation de 260 watts avec détection automatique de la tension

Unités de stockage

Jusqu'à deux unités de stockage SATA et une unité de stockage M.2

Fonctions vidéo

• La carte graphique intégrée prend en charge les opérations suivantes :
• Connecteur de sortie DisplayPort
• Connecteur de sortie VGA
• La carte graphique discrète en option offre une expérience vidéo améliorée et des capacités étendues.

Fonctions audio

• La carte audio intégrée prend en charge les opérations suivantes :
• Connecteur de sortie ligne audio
• Connecteur de casque Haut-parleur interne
• Connecteur du micro
• La carte audio discrète disponible en option, offre des capacités étendues et un comport audio optimisés.

Fonctions d'entrée-sortie (E/S)

• Connecteurs audio (connecteur de sortie de ligne audio, casque et microphone)
• Logement pour lecteur de cartes (en option)
• Connecteurs d'affichage (connecteurs de sortie DisplayPort et VGA)
• Connecteur Ethernet
• Connecteur clavier PS/2 (en option)
• Port souris PS/2 (en option)
• Connecteur série
• Connecteurs USB

Extension

• Lecteur de carte (en option)
• Emplacement de mémoire
• Disque optique (en option)
• Logement pour carte PCI Express (largeur de bus physique x16 ; largeur de bus compatible x4, x1)
• Emplacement de carte PCI Express x1
• Logement pour carte graphique PCI Express x16 Baie d'unité de stockage

Fonctions réseau

• Réseau local Ethernet
• Réseau local sans fil (en option)
• Bluetooth (en option)

Dimensions physiques

Largeur:92,5mm Hauteur:343.5mm Profondeur:290,5mm

Poids (sans emballage)

Configuration maximale à la livraison : 6,0 kg

Déclaration sur le taux de transfert USB

En fonction de nombreux facteurs tels que la capacité de traitement de l'hôte et des périphériques, des attributs de fichier et d'autres facteurs relatifs à la configuration du système et de l'environnement d'exploitation, le taux de transfert réel des différents connecteurs USB sur ce périphérique peut varier et est inférieur à la vitesse de transfert listée ci-dessous pour chaque périphérique correspondant.

Périphérique USB	Vitesse de transfert (Gbits/s)
3.1 Gen 1	5
3.1 Gen 2	10
3.2	20

Chapitre 3. verrouillage de l'ordinateur

Ce chapitre vous montre comment verrouiller l'ordinateur à l'aide des dispositifs de verrouillage afin de préserver sa sécurité.

Activation ou désactivation du verrou e-lock

Il est possible que votre ordinateur soit équipé d'une solution de verrou de sécurité le protégeant contre toute modification non autorisée de ses composants internes. Grâce au verrou E-Lock, vous pouvez verrouiller ou déverrouiller mécaniquement le carter de l'ordinateur.

Pour activer ou désactiver le verrou E-Lock, procédez comme suit :

1. Mettez l'ordinateur sous tension ou redémarrez-le.
2. Avant le démarrage de Windows, appuyez de manière répétée sur F1 ou sur les touches Fn + F1, jusqu'à ce que le programme Setup Utility s'affiche.
3. Cliquez sur Sécurité → Serrure électronique pour activer ou désactiver le verrou E-Lock.
4. Appuyez sur F10 ou sur Fn + F10 pour enregistrer les modifications et redémarrer l'ordinateur.

Remarque : Les modifications ne prennent effet qu'une fois le paramètre enregistré et le système redémarré.

Figure 5. Activation ou déactivation du verrou E-lock

Verrouillage du carter de l'ordinateur

Le verrouillage du carter de l'ordinateur empêche les personnes non autorisées d'accéder aux composants matériels situés à l'intérieur de votre ordinateur. Your ordinateur est doté d'un anneau pour cadenas destiné à empêcher le retrait du carter lorsqu'un cadenas est installé.

Figure 6. Verrouillage du carter de l'ordinateur

Installation d'un verrou de câble kensington

Vous pouvez utiliser un verrou de cable de type Kensington pour fixer l'ordinateur sur un bureau, une table ou tout autre point d'attache non permanent. Le verrou de cable se branche à la prise de sécurité, située à l'arrière de l'ordinateur. En fonction du type sélectionné, le verrou de cable fonctionne à l'aide d'une clé ou d'une combinaison. Il permet également de verrouiller les boutons utilisés pour ouvrir le châssis de l'ordinateur. Il s'agit du même type de verrou que celui utilisé sur la plupart des ordinateurs portables. Vous pouvez commander un verrou de cable directement auprès de Lenovo en effectuant une recherche sur Kensington à l'adresse suivante: http://www.lenovo.com/support

Figure 7. Installation d'un verrou de cable Kensington

Installation d'un verrou de câble

Un verrou de cable permet de sécuriser des périphériques (clavier, souris, etc.) en verrouillant les câbles à l'ordinateur. Le verrou de cable se connecte sur les logements prévus à cet effet à l'arrière de l'ordinateur. Pour installer un verrou de cable, procédez comme suit :

1. Insérez le clip 1 dans le logement 4 du verrou de cable.
2. Tirez les câbles que vous souhaitez verrouiller dans les engrenages du verrou de cable.
3. Enforcez le clip 2 dans le logement du verrou de cable 3 jusqu'à ce qu'il s'enclenche.

Figure 8. Installation d'un verrou de câble

Chapitre 4. remplacement d'options matérielles

Ce chapitre explique comment remplacer des pièces matérielles sur votre ordinateur.

Avant de remplacer les éléments matériels

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu cette section et le Manuel d'informations sur le produit.

Remarques avant de replacer les éléments matériels

Utilisez uniquement des composants fournis par Lenovo. - Pour installer ou remplacer du matériel en option, conformez-vous aux instructions du présent manuel, ainsi qu'à celles fournies avec votre nouvel équipement. - Dans de nombreux pays ou régions, la CRU défectueuse doit être retournée à Lenovo. Des informations sont fournies à ce propos avec la CRU ou vous seront communiquées quelques jours après la réception de la CRU.

Manipulation des composants sensibles à l'électricité statique

Ouvrez l'emballage antistatique contenant le nouveau composant uniquement lorsque le composant défectueux a été retiré de l'ordinateur et lorsque vous êtes prêts pour l'installation du nouveau. Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de causer des dommages importants aux composants et options de leur ordinateur.

Lorsque vous manipulez du matériel ou d'autres composants de l'ordinateur, prenez les précautions suivantes pour éviter de les endommager :

• Limitez vos mouvements. Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les options et autres composants de l'ordinateur avec précaution. Tenez les cartes PCI/PCIe, les modules de mémoire, les cartes mère et les microprocesseurs par leurs côtés. Évitez de poser vos doigts sur la zone de circuits imprimés.
• Empêchez toute autre personne de toucher les options et autres composants.
• Mettez en contact l'emballage antistatique du nouveau composant avec l'obturateur en métal d'un emplacement d'extension ou avec toute autre surface métallique non peinte de l'ordinateur ; maintenez ce contact pendant au moins deux secondes. Cela permet de réduire l'électricité statique de l'emballage et de votre corps avant l'installation ou le remplacement d'un composant.
• Si possible, retirez le nouveau composant de son emballage antistatique et installez-le directement sur l'ordinateur sans le déposer. Sinon, posez-le sur son emballage antistatique, sur une surface plane et lisse.
• Ne placez pas le composant sur le carter de l'ordinateur ni sur toute autre surface métallique.

Identification des unités remplaçables sur site (y compris les CRU)

• Les unités replacables sur site (F un technicien formé. Les unités replacables sur site incluent toutes les CRU. Pour obtenir des informations détaillées sur les FRU, telles que les références FRU et les modèles d'ordinateur pris en charge, consultez le site suivant : http://www.lenovo.com/serviceparts-lookup
• Les unités replacables par l'utilisateur (CRU) sont des composants de l'ordinateur qui peuvent être mis à niveau ou replacés par l'utilisateur.
• CRU en libre service : les CRU en libre service sont facies à installer. Ces CRU peuvent être indépendantes, verrouillées ou fixées par deux vis maximum. Le clavier, la souris et tout périphérique USB sont des exemples de CRU en libre-service. Il vous incombe de replacer des CRU en libre service.
• CRU optionnelles : la manipulation de CRU de service en option nécessite des compétences techniques et, parfois, des outils appropriés (un tournevis, par exemple). Ces CRU sont des composants isolés au sein de l'ordinateur. Elles sont généralement dissimulées par un panneau d'accès fixé par plus de deux vis. Vous devez retirer les vis et le panneau pour accéder à la CRU spécifique. Les CRU optionnelles peuvent être remplacées et installées par les utilisateurs ou par un technicien de maintenance Lenovo au cours de la période de garantie.

Avant de remplacer des FRU

Avant de remplacer une FRU, lisez ce qui suit :

• Seul la personne certifiée et formée peut réparer l'ordinateur.
• Avant de remplacer une FRU, lisez l'intégralité de cette section sur le remplacement des pièces.
• Soyez extrêmement prudent pendant des opérations d'écriture, telles que la copie, la sauvegarde ou le formatage.

Il est possible que les séquences des unités de l'ordinateur dont vous assurez la maintenance aient été modifiées. Vous risquez de supprimer des données ou des programmes si vous sélectionnez une unité incorrecte.

• Remplacez uniquement une FRU par une FRU du modèle correct. Lorsque vous remplacez une FRU, assurez-vous que le modèle de l'appareil et le numéro de série FRU sont corrects.
• Une FRU ne doit pas être remplaced en raison d'une panne ponctuelle et non reproducible. Les pannes ponctuelles peuvent se produire pour un grand nombre de raisons qui ne sont pas liées à une panne matérielle, comme un rayonnement cosmique, une décharge électrostatique ou des erreurs logicielles. Envisagez le remplacement des FRU uniquement en cas de problèmes récurrents. Si vous pensez qu'une FRU est défectueuse, effacez le journal d'erreur et exécutez le test à nouveau. Si l'erreur ne se produit plus, ne remplacez pas la FRU.
• Remplacez uniquement une FRU défectueuse.

Remarques :

• Certains des composants suivants sont en option.
• Pour remplacer un composant qui n'est pas répertorié ci-dessous, contactez un technicien du centre de services Lenovo. Pour obtenir la liste des numéros de téléphone du support Lenovo, rendez-vous sur le site :

http://www.lenovo.com/support/phone

Figure 9. Localisation des unités remplaçables sur site (y compris les CRU)

CRU en libre service

1 Carter de l'ordinateur 4 Module de mémoire 6 Batterie à pile cellulaire 10 Unité de stockage M.2 Support de l'unité de stockage M.2 12 Support de l'unité de stockage secondaire

CRU options

7 Carte Wi-Fi Blindage de la carte Wi-Fi 34 Bloc d'alimentation électrique 36 Verrou E-lock

Non CRU

Dissipateur thermique et bloc de ventilation 3 Microprocesseur 5 Carte mère 9 Interrupteur de détention de présence du carter 14 Bouton d'alimentation 15 Lecteur de cartes

CRU en libre service	CRU optionnelles	Non CRU
13 Unité de stockage secondaire (unité de stockage de 2,5 pouces)		16 Support d'E/S avant
18 Support du disque optique		17 Câble du disque optique
19 Unité de disque optique		28 Câble d'unité de stockage
20 Panneau frontal		29 Voyant rouge
21 Protection anti-poussière		30 Détecteur thermique
22 Clavier		31 Haut-parleur interne
23 Souris		33 Boîtier
24 Cordon d'alimentation		35 Antennes Wi-Fi
25 Unité de stockage principale (unité de stockage de 2,5 ou 3,5 pouces)
26 Support de l'unité de stockage principale
27 Convertisseur de l'unité de stockage
32 Socle vertical
37 Carte PCI Express

Remplacement du cordon d'alimentation

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Remplacez le cordon d'alimentation.

Figure 10. Retrait du cordon d'alimentation

Figure 11. Installation du cordon d'alimentation

Remplacement des options externes

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Pour remplacer les options externes, procédez comme suit :
3. Socle vertical

Figure 12. Retrait du socle vertical

Figure 13. Montage du socle vertical

Figure 14. Installation du socle vertical

1. Rebranche tous les câbles.

Retrait du carter de l'ordinateur

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

Attention :

Mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement avant d'ouvrir le carter de l'ordinateur.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Déverrouillez tous les dispositifs de verrouillage qui maintiennent le carter de l'ordinateur en place.
3. Retirez le carter de l'ordinateur.

Figure 17. Retrait du carter de l'ordinateur

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 63.

Remplacement du panneau frontal

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Remettez le panneau frontal en place.

Figure 18. Retrait du panneau frontal Figure 19. Installation du panneau frontal

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 63.

Remplacement du disque optique

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Déconnectez le câble d'interface et le cordon d'alimentation de l'unité de disque optique.
5. Remplacez le disque optique.

Figure 20. Retrait de l'unité de disque optique Figure 21. Retrait du dispositif de retenue du disque optique

Figure 22. Installation de la patte de fixation du disque optique Figure 23. Installation de l'unité de disque optique

1. Connectez le câble d'interface et le cordon d'alimentation à la nouvelle unité de disque optique.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Pivotement du bloc de baies d'unité vers le haut et le bas

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter le bloc de baies d'unité vers le haut et le bas.

Figure 24. Pivotement de la baie d'unité vers le haut Figure 25. Pivotement du bloc de baies d'unité vers le bas

1. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement du haut-parleur interne

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Débranchez de la carte mère le câble du haut-parleur interne.
5. Remplacez le haut-parleur interne.

Figure 26. Retrait des vis du haut-parleur interne Figure 27. Pivotement de la baie d'unité vers le haut

Figure 28. Retrait du haut-parleur interne

Figure 29. Installation du haut-parleur interne Figure 30. Installation des vis du haut-parleur interne

Figure 31. Pivotement du bloc de baies d'unité vers le bas

1. Connectez le nouveau haut-parleur interne à la carte mère.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement du voyant rouge

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Débranche le câble du voyant rouge de la carte mère.
6. Remplacez le voyant rouge.

Figure 32. Retrait du carter du voyant rouge

Figure 33. Retrait du voyant rouge

Figure 34. Installation du voyant rouge

Figure 35. Installation du carter du voyant rouge

1. Connectez le nouveau câble du voyant rouge à la carte mère.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement du capteur thermique

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Débranche le câble du capteur thermique de la carte mère.
5. Remplacez le capteur thermique.

Figure 36. Pression sur la languette Figure 37. Pivotement de la baie d'unité vers le haut

Figure 38. Retrait du capteur thermique

Figure 39. Installation du capteur thermique Figure 40. Pivotement du bloc de baies d'unité vers le bas

1. Connectez le câble du nouveau capteur thermique à la carte mère.
2. Réinstallé les pieces retirees. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement des options d'e/s avant

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Débranche le câble de la carte du bouton d'alimentation et le câble du lecteur de carte connecté à la carte mère.
5. Remplacez les options d'E/S avant.

Figure 41. Retrait du support d'E/S avant

Figure 42. Retrait de la carte du bouton d'alimentation

Figure 43. Retrait du système de retenue du lecteur de cartes Figure 44. Retrait du lecteur de cartes

Figure 45. Installation du lecteur de cartes Figure 46. Installation du système de retenue du lecteur de cartes

Figure 47. Installation de la carte du bouton d'alimentation

Figure 48. Installation du support d'E/S avant

1. Connectez le câble des options d'E/S avant à la carte mère.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement de l'unité de stockage

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

Remplacement de l'unité de stockage principale de 3,5 pouces

1. Retirez tous les supports des unités et mettez hors tension tous les périp âbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Pivotement du bloc de baies d'unité vers l'extérieur. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Débranchez le cordon d'interface et le cordon d'alimentation de l'unité de stockage principale de 3,5 pouces.
6. Remplacez l'unité de stockage principale de 3,5 pouces.

Figure 49. Retrait du support de l'unité de stockage Figure 50. Retrait de l'unité de stockage

Figure 51. Installation de l'unité de stockage

Figure 52. Installation du support d'unité de stockage

1. Connectez le cordon d'interface et le cordon d'alimentation à la nouvelle unité de stockage de 3,5 pouces.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement de l'unité de stockage principale de 2,5 pouces

1. Retirez le convertisseur de stockage avec l'unité principale de stockage 2,5 pouces. Voir « Remplacement de l'unité de stockage principale de 3,5 pouces »
2. Remplacez l'unité de stockage principale de 2,5 pouces dans le convertisseur de stockage.

Figure 53. Retrait de l'unité de stockage Figure 54. Installation de l'unité de stockage

1. Réinstallez le convertisseur de stockage avec l'unité de stockage principale de 2,5 pouces. Voir « Remplacement de l'unité de stockage principale de 3,5 pouces »

Remplacement de l'unité de stockage secondaire de 2,5 pouces

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Pivotement du bloc de baies d'unité vers l'extérieur. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Débranche le cordon d'interface et le cordon d'alimentation de l'unité de stockage secondaire de 2,5 pouces.
6. Remplacez l'unité de stockage secondaire de 2,5 pouces.

Figure 55. Retrait du support de l'unité de stockage externe

Figure 56. Retrait du support de l'unité de stockage interne

Figure 57. Retrait de l'unité de stockage

Figure 58. Installation de l'unité de stockage Figure 59. Installation du support de l'unité de stockage interne

Figure 60. Installation du support de l'unité de stockage externe

1. Connectez le cordon d'interface et le cordon d'alimentation à la nouvelle unité de stockage secondaire de 2,5 pouces.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement du module de mémoire

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

Assurez-vous de bien respecter l'ordre indiqué dans l'illustration suivante pour l'installation des modules de mémoire.

Figure 61. Ordre d'installation des modules de mémoire

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Remplacez le module de mémoire.

Figure 62. Retrait du module de mémoire

Figure 63. Installation du module de mémoire

1. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement du dissipateur thermique et du bloc de ventilation

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

Attention :

Le dissipateur thermique et le bloc de ventilation peuvent être très chauds. Mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement avant d'ouvrir le carter.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordonss d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Déconnectez le câble du dissipateur thermique et du bloc de ventilation de la carte mère.
6. Remplacez le dissipateur thermique et le bloc de ventilation.

Figure 64. Retrait du dissipateur thermique et du bloc de ventilation

Figure 65. Installation du dissipateur thermique et du bloc de ventilation

1. Branchez le câble du nouveau dissipateur thermique et du bloc de ventilation sur la carte mère.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement du microprocesseur

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

Le dissipateur thermique et le microprocesseur peuvent être très chauds. mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement avant d'ouvrir le carter.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
3. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
4. Retirez le dissipateur thermique et le bloc de ventilation. Voir « Remplacement du dissipateur thermique et du bloc de ventilation » à la page 42.
5. Déconnectez tous les câbles raccordés à la carte mère.
6. Remplacez le microprocesseur.

Remarques :

L'apparence de votre microprocesseur et de son connecteur peut être différente de cette illustration. - Vous ne devez manipuler le microprocesseur que par ses bords. Ne touchez pas aux contacts en or situés dans la partie inférieure. - Faites attention à ne rien faire tomber sur le connecteur du microprocesseur lorsqu'il est exposé. Les broches du connecteur doivent rester aussi propres que possible.

Figure 66. Retrait du support Figure 67. Pivotement du connecteur

Figure 68. Retrait du microprocesseur

Figure 69. Installation du microprocesseur

Figure 70. Pivotement du connecteur vers le bas Figure 71. Fixation du support

1. Rebranche tous les câbles déconnectés de la carte mère.
2. Réinstalle les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement d'une carte PCI express

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Remplacez une carte PCI Express.

Figure 72. Retrait d'une carte PCI Express

Remarque : Si la carte est maintenue en place par un système de fixation, appuyez-dessus comme indiqué dans l'illustration afin de désengager le système de verrouillage. Ensuite, retirez délicatement la carte de son logement.

Figure 73. Installation d'une carte PCI Express

1. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement du verrou e-lock

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

Remarque : Pour retirer les vis, vous avez besoin d'un outil spécial (clé Torx T15).

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Débranchez le câble du verrou E-lock de la carte mère.
4. Remplacez le verrou E-lock.

Figure 74. Retrait du verrou E-lock

Figure 75. Installation du verrou E-lock

1. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement de l'interrupteur de détection de présence du carter

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Débranche le câble de l'interrupteur de détention de présence du carter de la carte mère.
4. Remplacez l'interrupteur de détention de présence du carter.

Figure 76. Retrait de l'interrupteur de détention de présence du carter

Figure 77. Installation de l'interrupteur de détection de présence du carter

1. Connectez le câble du nouvel interrupteur de détection presence sur la carte mère.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement de la carte wi-fi

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Remplacez la carte Wi-Fi.
6. Type 1

Figure 78. Retrait du dispositif de protection de la carte Wi-Fi

Figure 79. Déconnexion des antennes

Figure 80. Retrait de la carte Wi-Fi

Figure 81. Installation de la carte Wi-Fi

Figure 82. Branchement des antennes Figure 83. Installation du dispositif de protection de la carte Wi-Fi

• Type 2

Figure 84. Retrait du dispositif de protection de la carte Wi-Fi

Figure 85. Déconnexion des antennes Figure 86. Retrait de la carte Wi-Fi

Figure 87. Installation de la carte Wi-Fi

Figure 88. Branchement des antennes Figure 89. Installation du dispositif de protection de la carte Wi-Fi

1. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement des antennes wi-fi

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Débranchez les câbles d'antenne de la carte Wi-Fi.
6. Remplacez les antennes Wi-Fi.

Antenne Wi-Fi avant

Figure 90. Retrait de l'antenne Wi-Fi Figure 91. Installation de l'antenne Wi-Fi

Antenne Wi-Fi arrêté

Figure 92. Retrait de l'antenne Wi-Fi

Figure 93. Installation de l'antenne Wi-Fi

1. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement de la batterie à pile cellulaire

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

L'ordinateur comporte une mémoire spéciale qui conserve la date, l'heure et les paramètres des fonctions intégrées, par exemple, les affectations des connecteurs parallèles (configurations). Une batterie à pile cellulaire conserve ces informations actives lorsque vous mettez l'ordinateur hors tension.

La batterie à pile cellulaire ne nécessite normalement aucun chargement ou aucune maintenance tout au long de sa durée de vie ; toutefois, aucune batterie à pile cellulaire n'est éternelle. En cas de défaillance de la batterie à pile cellulaire, la date, l'heure et les données de configuration (y compris les mots de passe) sont perdues. L'ordinateur affiche alors un message d'erreur.

Pour remplacer la batterie à pile cellulaire,

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Remplacez la batterie à pile cellulaire.

Figure 94. Retirer la batterie à pile cellulaire

Figure 95. Retirer la batterie à pile cellulaire Figure 96. Installer la batterie à pile cellulaire

Figure 97. Installer la batterie à pile cellulaire

1. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Pour la mise au rebut d'une batterie à pile cellulaire, reportez-vous à la consigne relative à la pile cellulaire au lithium dans les consignes de sécurité et déclaration de garantie.

Remplacement de l'unité de stockage m.2

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Remplacez l'unité de stockage M.2.
6. Type 1

Figure 98. Retrait de l'attache en plastique

Figure 99. Retrait du dispositif de retenue du disque optique

Figure 100. Installation de la patte de fixation du disque optique

Figure 101. Installation de l'unité de disque optique

• Type 2

Figure 102. Retrait de l'attache en plastique

Figure 103. Retrait du support de l'unité de disque optique

Figure 104. Installation du système de retenue du disque optique

Figure 105. Installation de l'unité de disque optique

1. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement du support de l'unité de stockage m.2

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
5. Retirez l'unité de stockage M.2.
6. Remplacez le support de l'unité de stockage M.2.

Figure 106. Retrait du support de l'unité de stockage M.2

Figure 107. Installation du support de l'unité de stockage M.2

1. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement du bloc d'alimentation électrique

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

Bien qu'il n'y ait plus de pièce en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les avertissements suivants sont requis pour votre sécurité et la certification Underwriters Laboratories (UL).

Attention :

Ne retirez jamais le cache d'un bloc d'alimentation ou d'un autre composant portant l'étiquette suivante.

Les composants portant cette étiquette contiennent une tension, un courant électrique et des niveaux d'énergie dangereux. Aucune pièce ne peut être remplacée à l'intérieur de ces composants. Si vous pensez qu'un de ces composants présente un problème, contactez un technicien de maintenance.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
3. Retirez l'unité de disque optique. Voir « Remplacement du disque optique » à la page 21.
4. Retirez le support de l'unité de stockage. Voir « Remplacement de l'unité de stockage » à la page 34.
5. Débranche le câble du bloc d'alimentation de la carte mère.
6. Remplacez le bloc d'alimentation électrique.

Figure 108. Retrait du bloc d'alimentation

Figure 109. Installation du bloc d'alimentation

1. Connectez le nouveau câble du bloc d'alimentation électrique à la carte mère.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Remplacement de la carte mère

Attention : N'ouvre pas l'ordinateur et ne procède à aucune réparation avant d'avoir lu et compris le Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 19.
3. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 20.
4. Retirez les options d'E/S avant. Voir « Remplacement des options d'E/S avant » à la page 31.
5. Faites pivoter la baie d'unité vers le haut. Voir « Pivotement du bloc de baies d'unité vers le haut et le bas » à la page 23.
6. Retirez tous les modules de mémoire. Voir « Remplacement du module de mémoire » à la page 40.
7. Retirez le dissipateur thermique et le bloc de ventilation. Voir « Remplacement du dissipateur thermique et du bloc de ventilation » à la page 42.
8. Retirez le microprocesseur. Voir « Remplacement du microprocesseur » à la page 43.
9. Retirez toutes les cartes PCI Express. Voir « Remplacement d'une carte PCI Express » à la page 46.
10. Retirez la carte Wi-Fi. Voir « Remplacement de la carte Wi-Fi » à la page 49.
11. Retirez l'unité de stockage M.2. Voir « Remplacement de l'unité de stockage M.2 » à la page 57.
12. Prenez note du cheminement et du branchement des câ
13. Remplacez la carte mère.

Remarques :

• Les numéros qui figurent sur le schéma suivant indiquent l'emplacement des vis et non pas l'ordre de retrait et d'installation de ces dernières.
• Saisissez avec précaution la carte mère par les bords.

Figure 110. Retrait de la carte mère

1. Dirigez tous les câbles que vous avez débranchés de la carte mère défectueuse, puis branchez-les à la nouvelle carte mère. Voir « Carte mère » à la page 5.
2. Réinstallez les pièces retirées. Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 63.

Fin du remplacement de composants

Une fois tous les composants installés ou remplacés, remettez en place le carter de l'ordinateur, puis reconnectez les câbles.

Pour remettre en place le carter de l'ordinateur et reconnecter les câbles, procédez comme suit :

1. Vérifiez que tous les composants ont été remontés correctement et que vous n'avez pas oublié d'outils ou de vis à l'intérieur de l'ordinateur.
2. Assurez-vous que les câbles sont correctement positionnés avant de réinstaller le carter. Veillez à éloigner les câ êne lors de la remise en place du carter.
3. Remettez le carter de l'ordinateur en place.

Figure 111. Remise en place du carter de l'ordinateur

1. Placez l'ordinateur en position verticale.
2. Si un dispositif de verrouillage est disponible, utilisez-le pour verrouiller l'ordinateur.
3. Rebranche les câbles et les cordons d'alimentation externes aux connecteurs de l'ordinateur correspondants.

Annexe a. notices

Ce document peut contenir des informations ou des références concernant certains produits, logiciels ou services Lenovo non annoncés dans ce pays. Pour plus de détails, référez-vous aux documents d'annexe disponibles dans votre pays, ou adressez-vous à votre partenaire commercial Lenovo. Toute référence à un produit, logiciel ou service Lenovo n’implique pas que seul ce produit, logiciel ou service puisse être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s’il n’empiète aucun droit de Lenovo. Il est de la responsabilité de l’utilisateur d’évaluer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressément référencés par Lenovo.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans ce document. La remise de ce document ne vous donne aucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez recevoir des informations concernant l'acquisition de licences, veuillez en faire la commande par écrit à l'adresse suivante :

LE PRESENT DOCUMENT EST LIVRE « EN L'ETAT ». LENOVO DECLINE Toute RESPONSABILITE, EXPLICITE OU IMPLICITE, RELATIVE AUX INFORMATIONS QUI Y SONT CONTENUES, Y COMPRIS EN CE QUI CONCERNE LES GARANTIES DE NON-CONTREFACON, DE VALEUR MARCHANDE OU D'ADAPTATION A VOS BESOINS. Certaines juridictions n'autorisent pas l'exclusion des garanties implicites, auquel cas I'exclusion ci-dessus ne vous sera pas applicable.

Ce document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut modifier et/ou améliorer sans préavis les produits et programmes décrits dans ce document.

Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations contenues dans ce document n'affectent ni ne modifient les garanties ou les spécifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations contenues dans ce document ont été obtenues dans des environnements spécifiques et sont représentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé.

Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies.

Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n’impliquent en aucun cas une adhésion aux données qu’ils contiennent. Les éléments figurant sur ces sites Web ne font pas partie des éléments de ce produit Lenovo et l’utilisation de ces sites relève de votre seule responsabilité.

Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôlé. Par conséquent, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent être le résultat d'extrapolations. Les résultats peuvent donc varier. Il incombe aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.

Annexe b. marques

LENOVO, le logo LENOVO et le logo THINKCENTRE sont des marques de Lenovo. DisplayPort est une marque du groupe Video Electronics Standards Association. USB-C est une marque d'USB Implementers Forum. Toutes les autres marques sont la propriété de leurs propriétaires respectifs. © 2019 Lenovo.

Lenovo
