Z2 Wireless Music - Enceinte sans fil BOWERS & WILKINS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Enceinte sans fil
Caractéristiques techniques principales	Connectivité Wi-Fi et Bluetooth, compatibilité AirPlay
Alimentation électrique	Adaptateur secteur inclus
Dimensions approximatives	24 x 15 x 10 cm
Poids	2,5 kg
Compatibilités	Compatible avec iOS et Android, services de streaming
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240 V AC
Puissance	50 W
Fonctions principales	Lecture de musique sans fil, contrôle via application mobile
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service client pour réparations
Informations générales	Vérifier la compatibilité avec votre réseau Wi-Fi avant l'achat

FOIRE AUX QUESTIONS - Z2 Wireless Music BOWERS & WILKINS

Comment connecter mon Bowers & Wilkins Z2 à mon réseau Wi-Fi ?

Pour connecter votre Bowers & Wilkins Z2 à votre réseau Wi-Fi, téléchargez l'application Bowers & Wilkins sur votre smartphone, ouvrez l'application et suivez les instructions pour configurer le Wi-Fi en sélectionnant votre réseau et en saisissant le mot de passe.

Pourquoi mon Bowers & Wilkins Z2 ne se connecte-t-il pas au Wi-Fi ?

Assurez-vous que votre réseau Wi-Fi fonctionne correctement et que le Z2 est à portée du routeur. Vérifiez également que vous avez saisi le bon mot de passe. Si le problème persiste, redémarrez le Z2 et le routeur.

Comment réinitialiser mon Bowers & Wilkins Z2 ?

Pour réinitialiser votre Bowers & Wilkins Z2, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote en orange.

Puis-je utiliser le Bowers & Wilkins Z2 avec un appareil Bluetooth ?

Oui, le Bowers & Wilkins Z2 peut être utilisé avec des appareils Bluetooth. Activez le mode Bluetooth sur le Z2 et recherchez-le dans les paramètres Bluetooth de votre appareil pour établir la connexion.

Comment mettre à jour le firmware de mon Bowers & Wilkins Z2 ?

Pour mettre à jour le firmware de votre Bowers & Wilkins Z2, ouvrez l'application Bowers & Wilkins sur votre smartphone, connectez-vous à votre Z2 et suivez les instructions pour vérifier et installer les mises à jour disponibles.

Mon Bowers & Wilkins Z2 ne produit pas de son, que faire ?

Vérifiez que le volume n'est pas à zéro et que le Z2 est bien connecté à votre appareil. Assurez-vous également que l'appareil source diffuse du son et que le Z2 est sélectionné comme sortie audio.

Le Bowers & Wilkins Z2 fonctionne-t-il avec des services de streaming comme Spotify ?

Oui, le Bowers & Wilkins Z2 est compatible avec des services de streaming tels que Spotify. Vous pouvez l'utiliser via l'application en sélectionnant le Z2 comme sortie audio.

Où puis-je trouver des informations sur la garantie de mon Bowers & Wilkins Z2 ?

Les informations sur la garantie de votre Bowers & Wilkins Z2 se trouvent dans le manuel d'utilisation fourni avec le produit ou sur le site web de Bowers & Wilkins dans la section support.

MODE D'EMPLOI Z2 Wireless Music BOWERS & WILKINS

Bienvenue chez bowers & wilkins et au Z2

Merci d'avoir choisi Bowers & Wilkins. Lorsque John Bowers a créé notre société, il l'a fait avec la conviction qu'une conception imaginative, une ingénierie de pointe et des technologies novatrices étaient les clés qui débloqueraient les portes de l'audio à domicile. Cette vision reste toujours celle que nous partageons et qui inspire tous les produits que nous connaissons aujourd'hui.

Le Z2 est bien plus qu'un simple dock iPod® et un système d'enceinte audio. En plus de pouvoir écouter les morceaux stockés sur votre iPod ou iPhone®, vous pourrez l'utiliser pour :

• Lire des fichiers audio directement à partir d'iTunes® via une connexion réseau filaire ou sans fil.
• Connecter et écouter une source audio externe, issue d'un téléviseur ou d'un lecteur de musique portable non USB.

Ce manuel décrit tout ce que vous devez savoir pour utiliser au moins votre Z2. Il commence par énumérer le contenu du carton du Z2.

1. Contenu du carton du Z2

1. Z2 2. Câble d'alimentation 3. Télécommande 4. Ensemble de documents

Information sur l'environnement

Ce produit est conforme avec les directives internationales, y compris mais non limité à la restriction des substances dangereuses (RoHS) dans les équipements électriques et électroniques, l’enregistrement, l’évaluation, l’autorisation et la restriction des substances chimiques (REACH) et l’élimination des déchets électriques et électroniques (WEEE). Consultez votre centre local d’élimination des déchets pour des conseils appropriés sur la manière de recycler ou d’éliminer ce produit.

Le connecteur Lightning fonctionne avec l'iPhone 5, l'iPod touch (5ème génération) et l'iPod nano (7ème génération).

AirPlay fonctionne avec l'iPhone, l'iPod touch et l'iPad avec iOS 4.3.3 ou supérieur, un Mac avec OS X Mountain Lion, un Mac ou un PC avec iTunes 10.2.2 ou supérieur.

Made for

iPhone

2. Connecter votre Z2

Vous pouvez connecter votre Z2 de trois façons différentes :

Utiliser AirPlay - Utiliser le connecteur Lightning™ - Utiliser l'entrée Auxiliaire

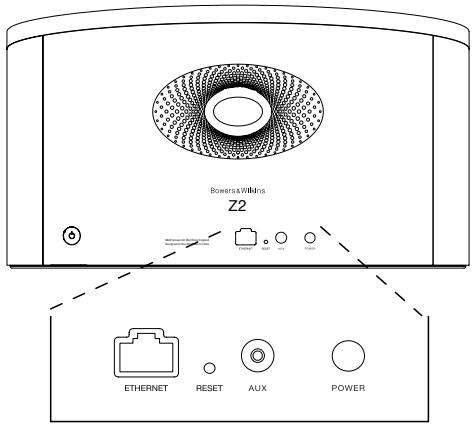

Le schéma 1 illustre les prises et connexions du panneau arrière du Z2.

Connexion airplay

Le Z2 est capable de diffuser des fichiers audio en provenance d'iTunes, sans fil ou via une connexion filaire (Ethernet) avec la technologie de diffusion continue (streaming) AirPlay. Lorsqu'il est connecté au même réseau qu'un ordinateur sur lequel s'exécute iTunes, le Z2 peut apparaître comme un périphérique de sortie dans le menu AirPlay. Reportez-vous à la section 5, pour savoir comment configurer le Z2 pour qu'il puisse se connecter à votre réseau domestique, et sur la manière de configurer iTunes pour qu'il puisse diffuser et envoyer des morceaux au Z2.

Remarque : Vous devez utiliser iTunes Version 10.1 ou supérieure.

Remarque : Un câble Ethernet standard est nécessaire si vous souhaitez connecter votre Z2 à un réseau Ethernet.

Tout comme le « streaming » (diffusion en continu) audio à partir d'iTunes, AirPlay permet aussi la lecture de fichiers audio directement sur le Z2 à partir d'un iPod, iPhone ou iPad®. Tous les iPod, iPhone ou iPad intégrant un contrôle de volume disposent d'une icône supplémentaire leur permettant de sélectionner des enceintes distantes pour la lecture audio. Tout périphérique AirPlay se trouvant à portée du réseau sans fil pourrait alors être intégré dans la liste de sélection pour la lecture.

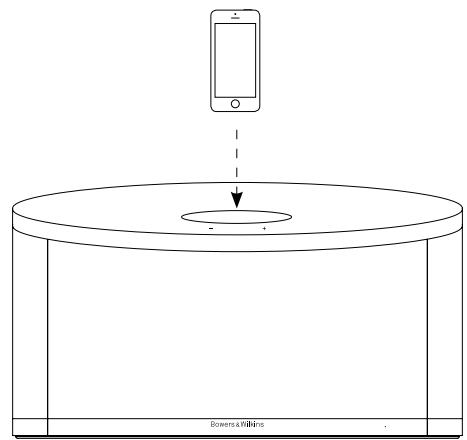

Connecteur lightning

Le connecteur « dock » Lightning du Z2 est compatible avec l'iPhone 5, l'iPod touch (5ème génération) et l'iPod nano (7ème génération). Les anciens modèles d'iPod ou d'iPhone, ainsi que les autres lecteurs de musique portables, pourraient être utilisés en connectant leur sortie casque à l'entrée AUX située sur le panneau arrière du Z2. Les iPhone et iPod sont rechargés en permanence quand ils sont sur le « dock », et tant que le Z2 est sous tension, en mode veille ou en mode sommeil.

Entrée auxiliaire

Si vous souhaitez écouter une source audio externe, analogique ou numérique, connectez-la à l'entrée AUX du Z2 en utilisant soit un câble analogique doté d'une prise mini-jack, soit un câble numérique doté d'une mini-fiche optique Toslink. Le Z2 identifiera automatiquement le type de câble utilisé et configurer la prise AUX In de façon appropriée.

Prise secteur

Connectez le Z2 à une prise de courant secteur en utilisant le câble d'alimentation fourni. Lorsqu'il est branché pour la première fois sur le secteur, le Z2 passe automatiquement en mode Veille (Standby) et la diode qui indique le mode de fonctionnement s'allume en rouge clignotant.

Remarque: Le tableau du paragraphe 4 décrit les différentes couleurs que peuvent prendre la diode indicatrice de fonctionnement du Z2, et leurs significations.

Scheme 1

Panneau arrêt du Z2

3. Utilisation du Z2

Le Z2 peut être piloté soit à partir des boutons de commandes en face avant, comme illustré sur le schéma 2, ou avec sa télécommande. Si vous utilisez la télécommande, vous devez tout d'abord retirer l'isolant de la batterie. Cette opération est illustrée sur le schéma 3. Le schéma 4 démontre le fonctionnement des boutons de la télécommande.

3.1 Mise sous et hors tension

En plus du mode de fonctionnement normal (marche), le Z2 dispose d'un mode de « Veille » (Standby) et d'un mode de « Sommeil » (Sleep). En mode Veille, toutes les fonctions du Z2 sont à l'arrêt et sa consommation d'énergie est réduite au minimum. En mode Sommeil, les fonctions sans fil du Z2 demeurent actives, et l'appareil reste connecté au réseau. L'indicateur de fonctionnement du Z2 s'allume en rouge en mode Sommeil, et s'éteint en mode Veille.

Le Z2 peut être commuté du mode Veille par les actions suivantes :

• En appuyant sur le bouton Veille du Z2.
• En connectant au dock un iPod ou un iPhone.

Le Z2 peut être commuté du mode Sommeil par les actions suivantes :

• En appuyant sur le bouton Veille du Z2.
• En appuyant sur la touche Veille de la télécommande.
• En connectant au dock un iPod ou un iPhone.
• En lui envoyant de la musique sans fil via AirPlay.
• En écoutant de la musique via la prise AUX

Lorsque le Z2 est mis en marche depuis le mode Veille ou le mode Sommeil, la dernière entrée qui a été utilisée sera alors automatiquement sélectionnée si elle est toujours connectée. Si la dernière entrée utilisée n'est plus connectée, le Z2 va balayer automatiquement ses entrées Dock, AirPlay, USB, AUXiliaire et il va sélectionner la première entrée connectée. L'indicateur de fonctionnement du Z2 va changer de couleur pour désigner l'entrée sélectionnée. Si aucune entrée connectée n'a été détectée, le Z2 va sélectionner par défaut l'entrée AirPlay. Si l'entrée AirPlay n'a pas encore été configurée, le Z2 va passer automatiquement en mode Sommeil (Sleep).

Remarque : Au premier allumage, et tant que l'entrée AirPlay n'a pas été configurée, la diode indicatrice de fonctionnement va clignoter en jaune.

Remarque: Le tableau du paragraphe 4 décrit les différentes couleurs que peuvent prendre la diode indicatrice de fonctionnement du Z2, et leurs significations.

Pour passer le Z2 en mode Sommeil, appuyez sur le bouton « Standby » de la télécommande ou maintenez appuyé le bouton « Standby » du Z2 pendant au moins deux secondes. L'indicateur lumineux du ZZ2 passé en rougeASF

Pour passer Z2 en mode Veille, appuyez et maintenez le bouton « Standby » du Z2 pendant au moins 4 secondes. L'indicateur lumineux du Z2 s'éteint complètement.

Remarque: Il n'est pas possible de passer le Z2 en mode Veille à partir de la télécommande.

Remarque: Le Z2 passe automatiquement en mode Sommeil au bout de 30 minutes d'inactivité.

Actif uniquement quand AirPlay a été configuré

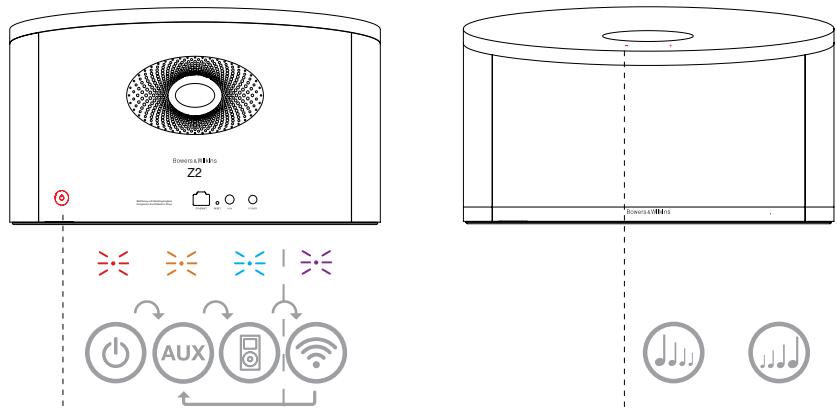

Description des différentes commandes du Z2

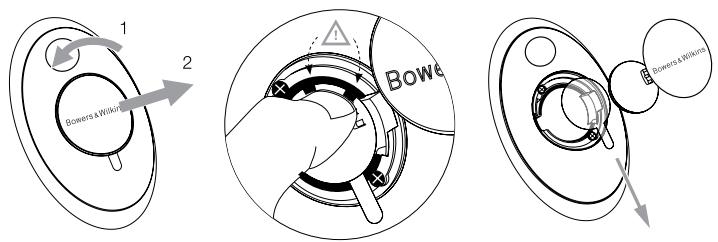

Retrait de l'isolant de la batterie de la télécommande du Z2

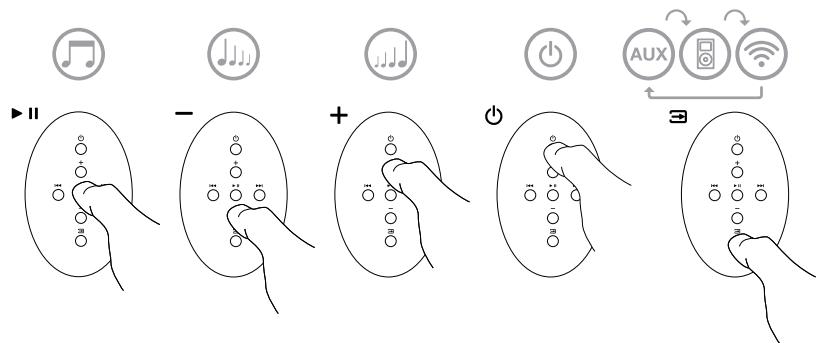

Description des commandes accessibles avec la télécommande

3.2 Fonctions du Z2

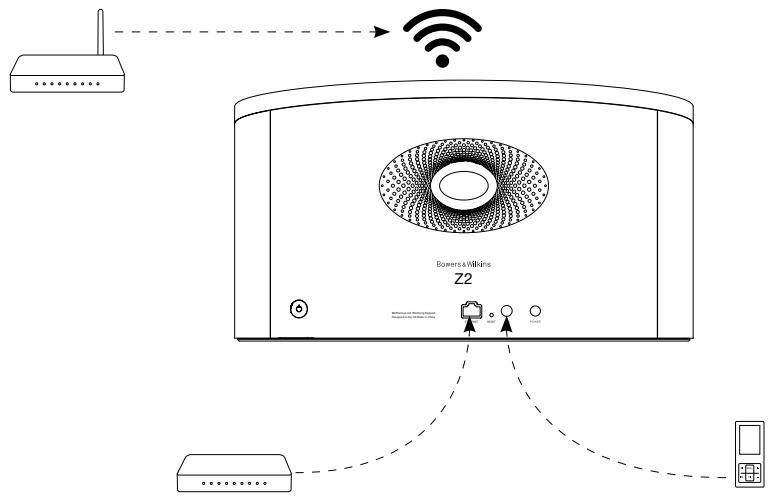

Le schéma 5 illustre le fonctionnement du Z2 avec ses différentes sources audio connectées.

Quand le Z2 est mis en marche depuis le mode Veille ou le mode Sommeil :

• Vous pouvez écouter le contenu audio de votre iPod ou de votre iPhone
• Vous pouvez vous connecter à un réseau filaire ou sans fil et écouter le contenu de votre bibliothèque iTunes grâce à AirPlay.
• Vous pouvez écouter d'autres sources audio numériques ou analogiques via l'entrée (AUX) laterale du Z2.
• Vous pouvez utiliser les touches de Volume de la télécommande, ou les boutons de Volume du Z2 pour ajuster le niveau sonore.
• Si un iPod ou un iPhone est connecté sur le dock, ou si le Z2 est relié à iTunes via AirPlay, vous pouvez utiliser les touches Lecture/Pause (Play/Pause) de la télécommande, ainsi que les touches « Suivante (Next) » et « Précédente (Previous) » pour sélectionner le morceau suivant ou précédente.
• Vous pouvez utiliser la touche Input de la télécommande ou le bouton Standby du Z2 pour sélectionner les différentes entrées.

3.3 Changement d'entrée automatique du Z2

Dans certains cas, le Z2 peut passer automatiquement sur l'entrée AirPlay, ou se mettre en marche depuis le mode Sommeil :

• Si un programme audio provenant d'iTunes est présent sur AirPlay alors que l'entrée « dock » est sélectionnée. Dans ce cas, dès que l'iPod ou l'iPhone se trouvant sur le dock sera mis sur « stop », l'entrée AirPlay sera automatiquement sélectionnée.
• Si un programme audio provenant d'iTunes est présent sur AirPlay, que l'entrée (AUX)iliaire est sélectionnée mais qu'il n'y a aucun signal audio sur l'une ou l'autre de ces entrées. Alors, l'entrée AirPlay sera automatiquement sélectionnée.
• Si un programme audio provenant d'iTunes est présent sur AirPlay alors que le Z2 est en mode Veille, alors celui-ci se mettra en marche automatique et diffusera ce programme audio.
• Quand le Z2 a été en mode Sommeil depuis plus d'une minute, et qu'un signal audio est détecté au niveau de son entrée AUX, alors le Z2 va automatiquement se mettre en marche etlore le contenu audio arrivant sur son entrée AUX.

Scheme 5

Connexions du Z2

4. Diode indicatrice lumineuse du Z2

L'indicateur lumineux du Z2 s'allume selon un code de couleurs précis, différentes selon les modes et conditions de fonctionnement. Le tableau 1 nomme la liste des couleurs et leurs significations.

5. Connexion à un réseau sans fil et configuration d'itunes

Afin de pouvoir écouter les morceaux musicaux issus de votre bibliothèque iTunes sur votre Z2 en utilisant AirPlay®, Z2 doit pouvoir rejoindre le même réseau sans fil que l'ordinateur sur lequel iTunes est installé et en fonctionnement. Le système d'adressage du Z2 est de type DHCP, ce qui signifie qu'une fois qu'il a rejoint le réseau sans fil, il ne nécessitera pas de configuration supplémentaire (attribution automatique de l'adresse IP). Vous aurez par contre besoin de connaître le nom de la connexion sans fil (SSID) et le mot de passe de connexion avant de commencer.

5.1 Configuration de votre Z2 au moyen de votre appareil ios (ipod touch, ipad, iphone)

• Téléchargez l'application "Bowers et Wilkins Control" depuis l'App Store, ou en vous connectant à www.bowers-wilkins.com/control
• Suivez les instructions qui s'affichent sur l'écran

5.2 Configuration avec un mac ou PC

• Téléchargez l'application "Bowers et Wilkins Control" depuis l'App Store, ou en vous connectant à www.bowers-wilkins.com/control
• Suivez les instructions qui s'affichent sur l'écran

5.3 Mise en route du Z2 en utilisant une connexion filaire

Pour permettre au Z2 de se connecter à votre réseau sans fil, vous devrez tout d'abord le relier physiquement à votre Mac / PC en vous servant d'un câble Ethernet. Assurez-vous que les fonctions sans fil de votre Mac/PC sont coupées. Une fois qu'il sera connecté, vous pourrez accéder à la page de configuration du Z2. Suivez les étapes décrites ci-dessous.

Remarque: Le Z2 peut aussi utiliser une connexion filaire pour le streaming avec AirPlay.

• Débranchez tous les câbles reliés au Z2 et retirez l'iPod ou l'iPhone qui se trouverait eventuellement sur le dock.
• En utilisant un câble Ethernet, reliez la prise ETHERNET à l'arête du Z2 à la prise ETHERNET de l'ordinateur.
• Branchez le câble d'alimentation. Le Z2 passe en marche et le voyant lumineux s'allume en rouge clignotant.
• Dès que l'indicateur lumineux passe en jaune clignotant, maintenez le doigt appuyé sur la touche de volume « + » pendant 4 secondes. L'indicateur lumineux va passer en violet continu dès que la connexion filaire sera établie.
• En utilisant un navigateur Internet sur l'ordinateur connecté au Z2, tapez l'adresse IP du Z2 par défaut (http://169.254.1.1) dans le champ d'adresse du navigateur et appuyez sur "retour". Cette opération ouvrira la page de configuration du Z2.
• La page de configuration vous offre la capacité de changer le nom de votre Z2. Re îte de saisie du nom du Z2, cliquez sur Appliquer (Apply).
• Sélectionnez le nom de votre réseau sans fil (SSID) dans la liste déroulante et saississez le mot de passer dans le case appropriée. Prenez soit d taper le mot de passer correctement.
• Lorsque vous avez terminé, cliquez sur le bouton Appliquer (Apply), puis fermez la page de configuration du Z2. Débranchez le câble Ethernet.
• L'indicateur lumineux du Z2 va alors changer en violet continu lorsque la connexion réseau sans fil sera établie. Cette opération peut prendre jusqu'à 3 minutes.

Remarque: Si le Z2 ne parvient pas à se connecter à votre réseau sans fil, c'est probablement parce que le mot de passe réseau qui est saisi est incorrect. Suivez la procédure de réinitialisation du paragraphe 7 et reconnaissez la configuration réseau.

5.4 Configuration d'itunes

Lorsque le Z2 est connecté à votre réseau personnel (filaire ou sans fil), vous pourrez configurer iTunes pour l'utiliser comme périphérique de sortie. Sélectionnez "Z2" comme périphérique de sortie dans le menu AirPlay. Lorsque vous lancerez la lecture d'un morceau dans iTunes, vous pourrez alors l'écouter via le Z2.

Plusieurs Z2 peuvent ainsi être reliés au même réseau sans fil et de ce fait diffuser un programme audio dans des pièces différentes. Chacun d'entre eux apparaitra dans la liste des périphériques iTunes, identifiés par le nom qui leur a été attribué lors de la configuration, ou, par défaut, par les trois derniers chiffres de leur numéro de série.

Tableau 1 Couleurs et significations de l'indicateur lumineux

Code de couleur	Signification	Entrée sélectionnée
Off	Veille	N/A
RougeASFOSSE	Sommeil	N/A
Rouge clignotant	Mise sous tension	N/A
Rouge clignotant deux fois	Réinitialisation en cours	N/A
Bleu	Marche	Dock
Bleu clignotant rapide	Ajustement du volume	Dock
Orange	Marche	Aux
Orange clignotant rapide	Ajustement du volume	Aux
Violet	Marche	AirPlay
Violet clignotant rapide	Ajustement du volume	AirPlay
Violet clignotant lent	Pas de réseau connecté	AirPlay
Rouge clignotant rapide	Opération non autorisé	Toutes
Jaune clignotant lent	Configuration sans fil	N/A
Blanc	Mise à jour firmware	N/A
Blanc clignotant	Erreur de mise à jour firmware	N/A

6. Mise à jour du calcul interne

Une mise à jour du firmware du Z2 peut régulièrement être proposée en téléchargement au niveau de la section Support du Z2 du site web de Bowers & Wilkins.

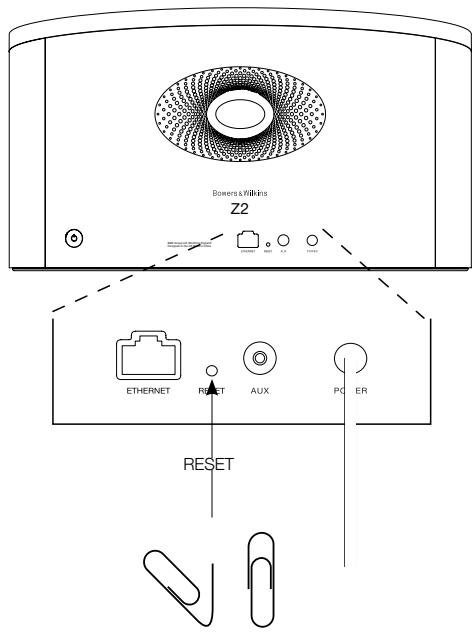

7. Réinitialisation usine du Z2

Le Z2 peut être réinitialisé en insérant un objet pointu (comme un trombone) dans le trou de réinitialisation situé sur le panneau de connexion arrêt. L'emplacement du trou de réinitialisation est illustré sur le schéma 6. Pour réinitialiser les paramètres réseau Wi-Fi (entrée AirPlay) du Z2 aux valeurs usine par défaut, assurez-vous que le câble secteur est connecté, et mettez le Z2 en marche. Enfoncez la tige d'un trombone pendant plus de deux secondes dans le trou de réinitialisation. L'indicateur lumineux clignotera en rouge à deux reprises pour indiquer que le Z2 a bien été réinitialisé.

8. Entretien du Z2

Utilisez une brosse ou la buse d'un aspirateur pour nettoyer la grille en tissu. Essuyez les autres surfaces avec un chiffon propre et non pelucheux. Si vous souhaitez utiliser un produit de nettoyage, appliquez-le sur le chiffon et pas directement sur le Z2. Testez préalablement sur une petite zone, car certains produits de nettoyage peuvent endommager les surfaces. Évitez les produits abrasifs, ou contenant de l'acide, des alcalins ou des agents antibactériens.

9. Dépannage

Si vous avez besoin d'aide pour résoudre un problème spécifique, ou si vous avez une question à laquelle vous aimeriez une réponse, veuillez-vous reporter au guide depannage, ou aux Questions Fréquemment Posées (FAQ) à la page « Support Z2 » de notre site Web : www.bowers-wilkins.com

Scheme 6

Réinitialisation usine du Z2

Modèle Z2

Description Système Musical Sans Fil

Caractéristiques Technologie Apple AirPlay

Connecteur Lightning

Traitement numérique du signal (DSP)

Alimentation à découverte

Event FlowPort

Télécommande

Haut-parleurs 2× 087.5mm (3.5 pouces) large bande

Réponse en fréquence 50 Hz - 20 kHz ± 3 dB dans l'axe de référence

Plage de fréquence (-6dB) 42 Hz et 22kHz

Puissance de sortie des 2x20 W

amplificateurs

Alimentation 100 V - 240 V ~ 50 / 60Hz

Puissance consommée en 36W

fonctionnement

Puissance consommée en veille < 0.5W

Température de fonctionnement Ce produit est conçu pour fonctionner uniquement à une

température ambiante inférieure à 45°C

Entrées Connecteur Lightning™

Réseau (Ethernet RJ-45 ou Wi-Fi)

Auxiliaire - analogue / optique numérique (mini-jack 3.5 mm)

Hauteur 180 mm

Largeur 325 mm

Profondeur 100 mm

Poids net 2.6 kg

Finitions Coffret Fibre de verre renforcée ABS

Grille Métallique

Compatibilité Apple Le connecteur Lightning fonctionne avec l'iPhone 5, l'iPod touch

(5ème génération) et l'iPod nano (7ème génération).

AirPlay fonctionne avec l'iPhone, l'iPod touch et l'iPad avec iOS.

4.3.3 ou supérieur, un Mac avec OS X Mountain Lion, un Mac ou un

PC avec iTunes 10.2.2 ou supérieur.
