Intitulé	Description
Type de produit	Sèche-linge à condensation
Capacité de chargement	8 kg
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	60 x 60 x 85 cm
Poids	50 kg
Classe énergétique	B
Fonctions principales	Programmes de séchage variés, départ différé, affichage du temps restant
Entretien et nettoyage	Filtres à nettoyer régulièrement, réservoir d'eau à vider
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité d'accès pour réparations
Sécurité	Système de sécurité contre la surchauffe, verrouillage enfant
Compatibilités	Compatible avec les systèmes de ventilation standard

FOIRE AUX QUESTIONS - TDC112VS ASKO

Que faire si mon ASKO TDC112VS ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté.

Pourquoi mon ASKO TDC112VS ne chauffe-t-il pas ?

Cela peut être dû à un filtre à peluches obstrué ou à un problème avec l'élément chauffant. Nettoyez le filtre et vérifiez l'élément chauffant.

Comment nettoyer le filtre de mon ASKO TDC112VS ?

Retirez le filtre à peluches situé à l'avant de l'appareil, rincez-le à l'eau chaude et laissez-le sécher complètement avant de le remettre en place.

Mon ASKO TDC112VS fait un bruit étrange lors du fonctionnement. Que faire ?

Assurez-vous qu'aucun objet étranger n'est coincé dans le tambour. Si le bruit persiste, il peut y avoir un problème avec le moteur ou les roulements, et vous devriez contacter un professionnel.

Quel est le temps de séchage moyen pour une charge de linge dans l'ASKO TDC112VS ?

Le temps de séchage moyen dépend du type de tissu et de la charge, mais il est généralement compris entre 30 et 90 minutes.

Comment régler les paramètres de séchage sur mon ASKO TDC112VS ?

Utilisez le panneau de commande pour sélectionner le programme de séchage souhaité, puis ajustez la durée ou le niveau de sécheresse selon vos préférences.

L'ASKO TDC112VS ne termine pas le cycle de séchage. Que faire ?

Cela peut être dû à un filtre obstrué ou à une surchauffe. Vérifiez et nettoyez le filtre, et assurez-vous que l'appareil n'est pas en mode de sécurité.

Comment puis-je améliorer l'efficacité énergétique de mon ASKO TDC112VS ?

Assurez-vous de toujours utiliser des charges complètes, nettoyez régulièrement le filtre et évitez de sécher des vêtements trop humides.

Où puis-je trouver le manuel d'utilisation de mon ASKO TDC112VS ?

Le manuel d'utilisation est généralement disponible sur le site Web d'ASKO dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI TDC112VS ASKO

Nous espérons que votre machine vous rendra service durant de nombreuses années.

Cet appareil présente de nombreuses fonctions. Pour tirer parti au mieux de ces fonctions, il est recommandé de commencer par prendre connaissance de son mode d'emploi. Ce dernier contient des informations permettant de préserver l'environnement.

Notice d'utilisation

Sèche-linge PROFESSIONAL TDC112VS

Avant la première utilisation de la machine 3

Sélection de la langue 3

Consignes de sécurité 4

Sécurité 4

Emballage 5

Recyclage 5

Sécurité enfants 6

Généralités 6

Sécurité infant 6

Activation/désactivation de la sécurité infant 6

Recommandations et conseils 8

Tissus pouvant être séchés en machine 8

Tissus ne pouvant pas être séchés en machine 8

Électricité statique 8

Sèche-linge à tambour 9

Tri du linge 9

Sélection du programme 10

Appuyer sur le bouton Start. 12

Fin du programme de séchage 12

Réglage 13

Les réglages suivants peuvent être modifiés 13

Pour sélectionner les réglages : 13

Volume du buzzer 13

Langue 13

Sécurité infant 13

Élément chauffant 13

Notice d'utilisation d'origine

Entretien et nettoyage 14

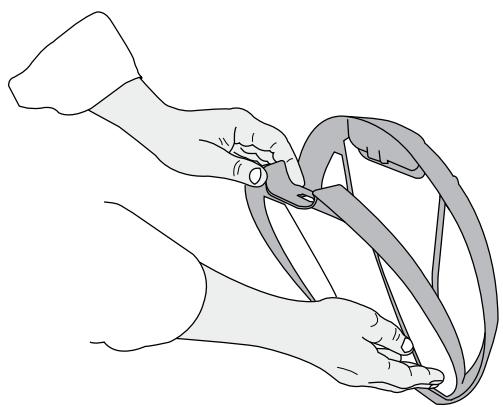

Nettoyage du filtre à peluches 14

Nettoyage de l'extérieur de la machine 15

Dépannage 16

La machine ne démarre pas 16

La machine s'arrête pendant un programme 16

Le séchage dure trop longtemps 16

Messages d'erreur 16

Informations figurant sur l'étiquette énergie 17

Données techniques 18

Homologations et conformité 18

Service après-vente 19

Avant de contacter le service après-vente 19

Installation 20

Mise en place de la machine 20

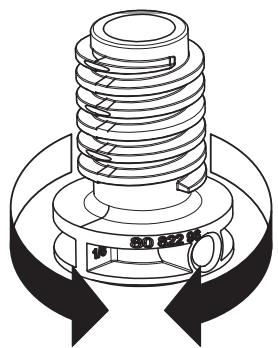

Réglage des pieds 21

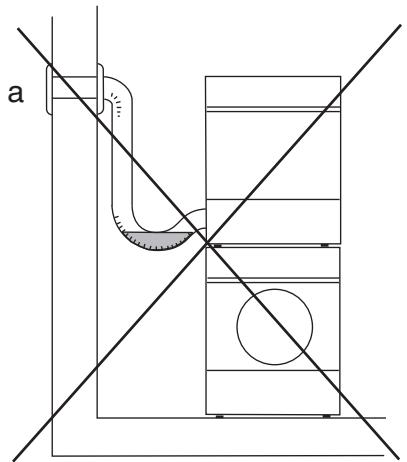

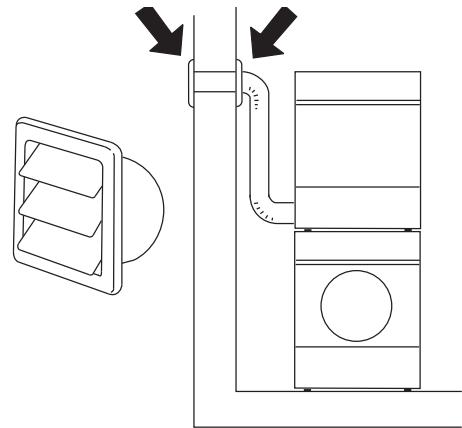

Évacuation de l'air 22

Installation du système d'évacuation 24

Branchements électriques 24

Configuration usine 24

Orientation de la porte 26

Suivez les instructions suivantes 27

Sélection de la langue

Une fois la machine branchée, à la première mise en marche, la langue d'affichage doit être sélectionnée. Marche à suivre :

1. Tourner le sélecteur de programme afin de choisir l'une des valeurs suivantes: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Español, ПyTHko, Nederlands.
2. Appuyez sur Stop pour mémoriser le réglage.

Étiquettes d'entretien du linge

Certains tissus ne sont pas adaptés au séchage en machine. Vérifiez toujours les étiquettes et conformez-vous à leurs indications. Pour plus d'informations, reportez-vous au chapitre Recommandations et conseils.

Remarque!

À la première mise en marche du sèche-linge, ainsi qu'après une longue période d'inactivité, la machine peut produire un léger bruit (coups sourds). Ce phénomène est normal et disparaît après quelques cycles.

Lire attentivement le mode d'emploi et le conserver en lieu sûr

• Toute adaptation électrique eventuellement nécessaire doit être effectuée par un electricien qualifié.
• La machine doit servir exclusivement au séchage du linge, conformément aux indications du présent mode d'emploi.
• Les réparations et l'entretien liés à la sécurité et aux performances doivent être effectués par un professionnel qualifié.
• Le remplacement de câbles électriques endommagés doit être confié à un Electricien qualifié.
• Prévoir une ventilation suffisante pour éviter que les fumées de flammes nues ou d’équipements brûlant autres combustibles ne soient aspirées dans le local pendant le fonctionnement du sèche-linge.
• Ne pas mettre du linge sale dans le sèche-linge.
• Les articles représentant des taches d'huile de cuisine, d'acétone, d'alcool, de pétrole, de kérosène, de détachant, de térébenthine, de cire, de produit contre la cire, etc. doivent être lavés dans l'eau chaude à l'aide d'un détergent puissant avant d'être séchés.
• Ne pas mettre dans le sèche-linge des articles tels que caoutchouc expansé, latex, plastique, textiles étanches, articles avec revêtement

en caoutchouc ou coussins avec rembourrage en mousse.

Utiliser les adoucisseurs et produits similaires conformément aux consignes du fabricant. - La machine n'est pas prévue pour une utilisation par des personnes (y compris des enfants) souffrant de handicaps physiques ou mentaux ou n'ayant aucune connaissance ni expérience de l'appareil. La personne chargée d'assurer leur sécurité doit leur expliquer comment utiliser la machine. - Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec la machine.

Sécurité

• L'appareil ne doit pas servir au séchage d'articles ayant fait l'objet d'un nettoyage à sec ou comportant des tissus susceptibles de contenir des résidus de liquides inflammables.
• Ne vous servez pas du séche-linge si vous avez nettoyé vos vêtements avec des produits chimiques industriels.
• La machine est protégée par un coupe-circuit anti-surchauffe qui coupe l'alimentation électrique en cas de température excessive.

Attention!

L'arrière du sèche-linge chauffe très fort lorsqu'il est en service. Laisser la machine refroidir complètement avant de toucher l'arrière.

Installation

Voir la section Installation.

Emballage

Prière de trier les déchets conformément à la réglementation locale.

Recyclage

Cette machine a été conçue et marquée en vue d'un recyclage. Un sèche-linge qui n'est plus utilisé doit être mis hors service afin d'éviter tout accident.

Contactez les autorités locales pour connaître le lieu et le type de recyclage adaptés à votre sèche-linge.

Ne pas laisser les enfants jouer avec la machine.

• Si la porte est ouverte en cours de programme, attention aux risques de brûlures, car les vêtements peuvent être très chauds.
• Le sèche-linge ne démarre pas automatiquement à la fermeture de la porte (au cas où un enfant la fermerait de l'intérieur, par exemple).

Sécurité infant

En activant la fonction de sécurité infant, vous empêchez les enfants de démarrer le sèche-linge ou de changer le programme en cours.

Activation/désactivation de la sécurité infantile

Pour ouvrir le menu de réglage central :

1. Mettre la machine hors tension à l'aide de l'interrupteur d'alimentation électrique.
2. Appuyez sur la touche Stop et allumez la machine à l'aide de l'interrupteur Marche/Arrêt. Puis appuyez à cinq reprises sur la touche Stop en l'espace de 10 secondes.
3. Sélectionner le paramètre à modifier en tournant le sélecteur de programme.
4. Appuyez une fois sur la touche Stop.
5. Modifier et enregistrer le paramètre comme indiqué ci-après.
6. Appuyez sur la touche Start pour retourner au menu programme.

Une sécurité peut être activée pour empêcher les enfants de démarrer la machine.

1. Tournez le sélecteur de programme afin de choisir l'une des valeurs suivantes: Sécurité infant On ou Sécurité infant Off.
2. Appuyez une fois sur la touche Stop pour mémoriser le réglage. Pour désactiver temporairement la sécurité infant, appuyez simultanément sur la touche Start et Stop. La sécurité infant est désactivée pendant 3 minutes.

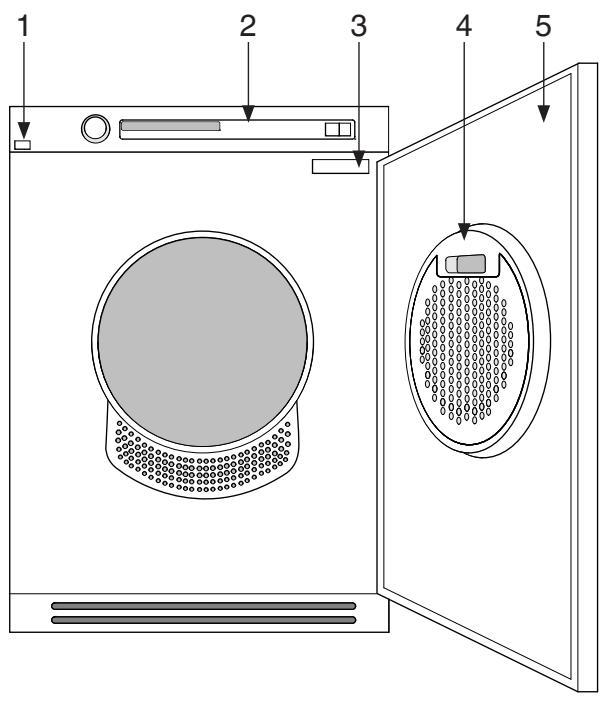

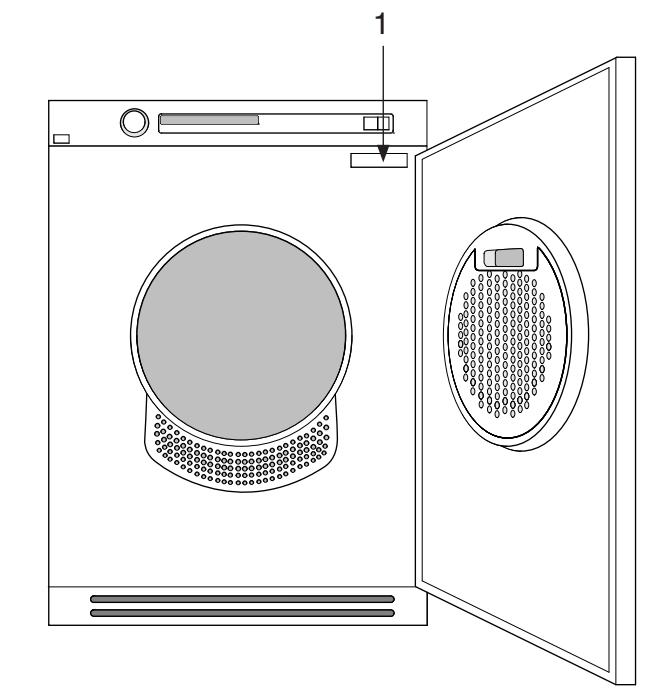

Description de la machine

1. Interrupteur d'alimentation électrique
2. Panneau
3. Plaque signalétique
4. Filtre à peluches
5. Porte extérieure

Recommandations et conseils

Conseils préliminaires

Les vêtements ont-ils été essorés?

Les articles à sécher doivent être essorés à au moins 1000 tr/min. Une vitesse d'essorage supérieure permet de réduire la consommation d'énergie et le temps de séchage.

Tissus pouvant être séchés en machine

Ce symbole indique que le tissu peut être séché en machine. Les tissus les plus adaptés au séchage machine sont le coton, le tissu éponge et les fibres synthétiques. Les vêtements séchés en machine sont plus doux et plus légers que s'ils étaient séchés à l'air libre.

Remarque!

Le séchage ne provoque presque pas d'usure des tissus. Les peluches recueillies par le filtre sont constituées de poussières et de fragments de fibres usées.

Tissus ne pouvant pas être séchés en machine

Ce symbole indique que le tissu n'est pas adapté à un séchage en machine. Certaines matières sont susceptibles de fondre ou de prendre feu sous l'effet de la chaleur, ou encore de se déformer ou de rétrécir.

Et ne pas sécher en machine

• les articles dont l'étiquette indique de ne pas sécher près d'une source de chaleur.
• les vêtements ayant fait l'objet d'un nettoyage à sec.
• le plastique expansé.
• les tissus à base de fibre de verre.
• la laine (risque de feu).

Électricité statique

Pour réduire le risque d'électricité statique dans le linge après le passage en sèche-linge, vous pouvez :

Utiliser un adoucissant lors du lavage. - Attendre cinq minutes après la fin du programme de séchage avant d'ouvrir la porte et de retirer le linge du séche-linge.

Remarque!

Pour arrêter le sèche-linge, appuyez sur le bouton Stop et maintenez-le enfoncé pendant trois secondes, ou ouvrez la porte. Dans les deux cas, le programme est interrompu et reprend au début si vous le redémarrez.

Si vous ne pouvez pas redémarrer le programme, retirez immédiatement la totalité du linge et étendez-le afin que la chaleur se dissipe.

Sèche-linge à tambour

Les pages suivantes seront la marche à suivre pour des résultats optimaux.

Tri du linge

Le séchage est plus régulier si les articles sont constitués d'un même type de tissu. Fermer boutons et fermetures à glissière, attacher les ceintures, trier le linge et bien ajuster charge et température.

Ne surchargez pas le tambour.

Si l'appareil est trop chargé, le résultat de séchage sera médiocre et le linge sera froissé.

3 Ouvrir la porte, introduire le linge et refermer la porte.

Vérifiez qu'aucun objet (par exemple la boule à lessive) n'est resté au milieu du linge. Il pourrait fondre et endommager le sèche-linge comme les vêtements.

Pour économiser l'électricité, respectez la charge maximale pour chaque programme (voir le tableau des programmes).

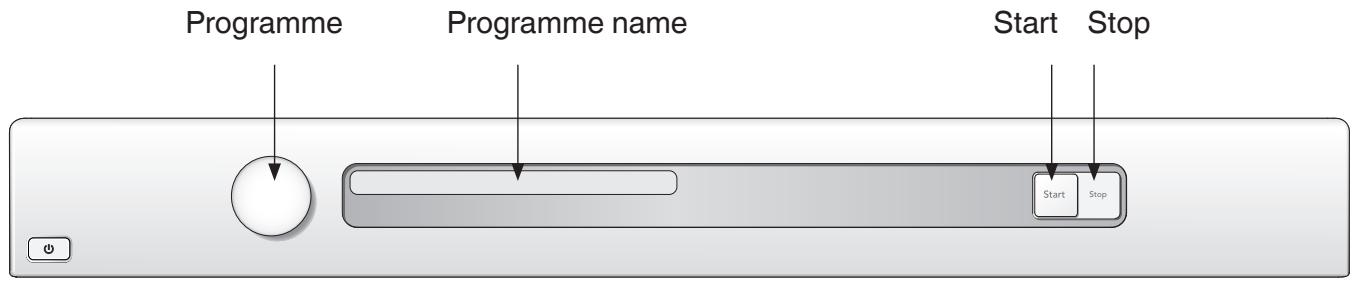

4 Sélection du programme

Pour désigner un programme, tournez le sélecteur de programmes. Le programme sélectionné s'affiche.

Description des différents programmes

Les programmes Séchage intensif, Séchage armoire et Séchage normal proposent deux régimes de température. La température normale mais aussi une température basse pour les articles plus délicats.

Séchage intensif

Temp. normale. Programme réservé aux articles séchant difficilement, tels que les jeans aux coutures épaisses, etc.

Séchage armoire

Température normale. Ces programmes coupent le séchage dès que le chargement est sec, sans être tout à fait desséché. En séchage armoire, le séchage est coupé un peu plus tard qu'en séchage normal. C'est l'expérience qui vous permettra de déterminer les programmes les plus adaptés.

Séchage normal

Temp. normal. Ces programmes coupent le séchage dès que le chargement est sec, sans être tout à fait desséché. En séchage armoire, le séchage est coupé un peu plus tard qu'en séchage normal. C'est l'expérience qui vous permettra de déterminer les programmes les plus adaptés.

Séchage intensif (température basse)

Programme réservé aux articles séchant difficilement, tels que les jeans aux coutures épaisses, etc.

Séchage armoire (température basse)

Ces programmes interrompent la production de chaleur dès que le chargement est sec, mais avant qu’il ne soit desschéé. Le programme Séchage armoire interrupt la production de chaleur légèrement plus tard que le programme Séchage normal. L’expérience vous permettra de déterminer les programmes les plus adaptations.

Séchage normal (température basse)

Ces programmes interrompent la production de chaleur dès que le chargement est sec, mais avant qu’il ne soit desséché. Le programme Séchage armoire interrompt la production de chaleur légèrement plus tard que le programme Séchage normal. L’expérience vous permettra de déterminer les programmes les plus adaptés.

Repassage

Ce programme coupe le chauffage dès que le chargement est suffisamment sec pour le repassage.

Tableau des programmes

Dans le tableau, vous trouvez quelques exemples de consommation d’énergie et de temps des programmes différents. Ce tableau montre l’utilité de CHOISIR DIFFÉRENTES VITÉSSES D’ESSORAGE lors du lavage. La consommation peut varier en fonction de la température de la pièce, de l’humidité, de la charge, des variations dans l'alimentation électrique et des options sélectionnées.

Les valeurs données ci-dessous correspondent aux critères suivants:

Température de l'air en entrée: 23 °C

Teneur en humidité de l'air en entrée: 55%

Température de séchage: Normale

Puissance calorifique en sortie: 3000W

Programme	Tissu	Charge	Vitesse d'essorage (tr/min)	Consommation électrique approximative (kWh)	Durée approximative du programme (minutes)
Séchage intensif	Coton, lin	1/1	800	4,6	110
			1000	4,4	105
			1400	3,6	95
			1600	3,5	90
Séchage armoire	Coton, lin	1/1	800	4,4	105
			1000	4,2	95
			1400	3,5	85
			1600	3,4	80
	Antifroissage, polyester/coton	1/2	1000	1,9	55
Séchage normal	Coton, lin	1/1	800	4,2	100
			1000	4,1	88
			1400	3,3	75
			1600	3,2	70
	Coton, lin	1/2	1000	2,1	48
	Antifroissage, polyester/coton	1/2	1000	1,4	40
Repassage	Coton, lin	1/1	1000	3,8	95
			800	3,3	80
			1000	2,7	70
			1400	2,3	60

5 Appuyer sur le bouton start. temps de séchage restant

L'afficheur donne une estimation du temps de séchage restant quelques minutes après le démarrage du programme de séchage. Par exemple, 1:35 signifie qu'il faudra environ 1 heures et 35 minutes pour que la charge soit sèche. Le temps restant peut s'avérer plus long que le temps estimé affiché. Le temps restant indique alors 0:15 jusqu'à ce que la charge ait suffisamment séché.

Pour arrêter le sèche-linge, appuyez sur la touche Stop, ou ouvrez la porte. Dans les deux cas, le programme est interrompu et reprend au début si vous le redémarrez.

Remarque!

Si le sélecteur de programme est modifié après le démarrage du programme, ce dernier ne sera pas altéré.

6 Fin du programme de séchage Le message "Fin" apparaît sur l'afficheur une fois que le programme est terminé.

Éclairage de fond

Deux minutes après la fin du séchage, l'éclairage de fond de l'afficheur et des boutons d'options entre en mode d'économie d'énergie.

Remarque!

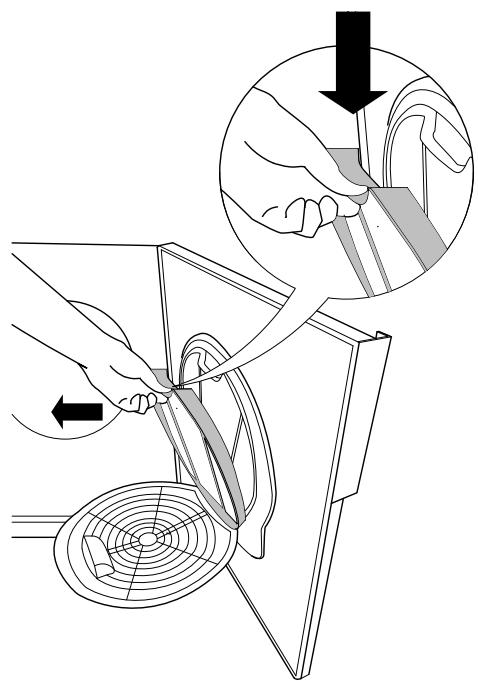

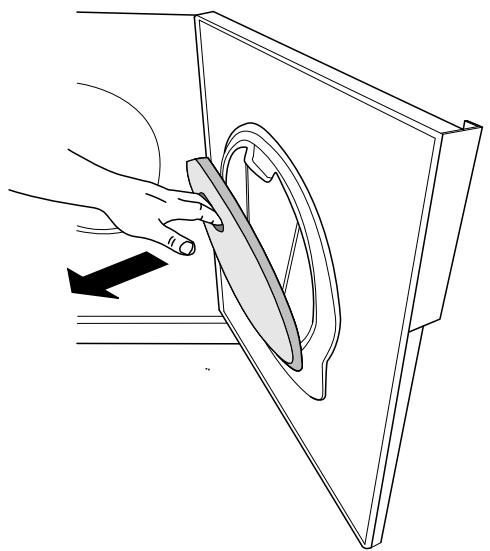

• Nettoyer le filtre à peluches après chaque cycle.

Attention!

Si le filtre à peluches est colmaté, le coupe-circuit anti-surchauffe peut se déclencher automatiquement. Nettoyez le filtre puis attendez que la machine ait refroidi avant de la redémarrer. Si elle ne redémarre pas : contactez le service après-vente.

Après le séchage

Couper l'alimentation électrique. Retirer la charge et refermer la porte de manière à empêcher les enfants en bas âge de s'introduire dans le tambour.

Les réglages suivants peuvent être modifiés

Volume du buzzer - Langue - Sécurité infant - Élém. chauffant

Pour sélectionner les réglages:

Pour ouvrir le menu de réglage central :

1. Mettre la machine hors tension à l'aide de l'interrupteur d'alimentation électrique.
2. Appuyez sur la touche Stop et allumez la machine à l'aide de l'interrupteur Marche/Arrêt. Puis appuyez à cinq reprises sur la touche Stop en l'espace de 10 secondes.
3. Sélectionner le paramètre à modifier en tournant le sélecteur de programme.
4. Appuyez une fois sur la touche Stop.
5. Modifier et enregistrer le paramètre comme indiqué ci-après.
6. Appuyez sur la touche Start pour retourner au menu programme.

Volume du buzzer

1. Tournez le sélecteur de programme et choisissez Buzzer On ou Buzzer Off pour définir si le sèche-linge doit émettre un signal sonore lorsque le programme est terminé ou qu'une erreur s'est produite.
2. Appuyez une fois sur la touche Stop pour enregistrer le réglage

1. Tourner le sélecteur de programme afin de choisir l'une des valeurs suivantes: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Español, ПyTHko, Nederlands.
2. Appuyez une fois sur la touche Stop pour mémoriser le réglage.

Sécurité infant

Une sécurité peut être activée pour empêcher les enfants de démarrer la machine.

1. Tournez le sélecteur de programme afin de choisir l'une des valeurs suivantes : Sécurité enfant On ou Sécurité infant Off.
2. Appuyez une fois sur la touche Stop pour enregistrer le réglage.

Pour désactiver temporairement la sécurité infant, appuyez simultanément sur la touche Start et Stop. La sécurité infant est désactivée pendant 3 minutes.

Élément chauffant

1. Tournez le sélecteur de programmes et choisissez l'option « Élém. chauffant On » (3000W/16A) ou « Élém. chauffant Off » (1950W/10A) pour augmenter ou diminuer la puissance calorifique.
2. Appuyez une fois sur la touche Stop pour mémoriser le réglage.

Remarque!

La commutation doit être effectuée par un électricien qualifié.

Nettoyage du filtre à peluches

Le filtre à peluches doit être nettoyé après chaque cycle.

1. Saisissez la poignée du porte-filtre et tirez-la vers vous pour ouvrir le filtre à peluches.

1. Ouvrez le filtre à peluches. Retirez le filtre en appuyant sur le côté avec votre pouce comme le montre le schéma.

1. Retirez les peluches du filtre à l'aide d'un chiffon doux ou à la main. Si besoin, utilisez une éponge humide et une petite quantité de liquide vaisselle pour éliminer les dépôts. Séchez soigneusement le filtre avec une serviette.

Nettoyez la surface du filtre à peluches après chaque utilisation.

1. Pour fermer le filtre à peluches, procédez dans l'ordre inverse des étapes suivies pour l'ouvrir. Puis remettez-le en place en le glissant dans la porte. Fermez le filtre avant de refermer la porte.

Nettoyez les filtres après chaque utilisation. Ne remettez pas les filtres en place tant qu'ils ne sont pas parfaitement secs. Des filtres humides peuvent causer des dysfonctionnements.

Le sèche-linge ne doit jamais être mis en marche sans ses filtres ou avec des filtres abîmés, car une accumulation excessive de peluches provenant des vêtements pourrait entraîner un dysfonctionnement ou une défaillance de l'appareil.

Nettoyage de l'extérieur de la machine

L'extérieur de la machine et le panneau de commande doivent être nettoyés à l'aide d’un détergent doux. Ne pas utiliser de solvant sous peine d’endommager la machine. Ne pas rincer l’appareil au jet.

Remarque!

Ne pas laisser la poussière s'accumuler autour de la machine. Son environnement immédiat doit être propre et frais ; poussière, chaleur et humidité prolongent les temps de séchage.

La machine ne démarre pas

Vérifier...

• que la porte est bien fermée.
• que l'interrupteur d'alimentation électrique est en position marche.
• que le cordon d'alimentation est branché.
• que les fusibles principaux n'ont pas grillé.
• que l'erreur de surchauffe n'a pas été déclenchée.

La machine s'arrête pendant un programme

Le coupe-circuit anti-surchauffe coupe la machine si la température devient excessive, par exemple du fait d'un colmatage du filtre à peluches.

• Nettoyez le filtre.
• Attendre que la machine ait refroidi avant de la redémarrer. Si elle ne redémarre pas : contactez le service après-vente.

Le séchage dure trop longtemps

• Vérifiez que le filtre à peluches n'est pas obstrué. Consultez le chapitre Entretien et nettoyage.

Messages d'erreur

• Dans ce chapitre, lisez la partie intitulée Le temps de séchage est trop long si la mention Durée maxi prog. s'affiche.
• Si la mention Nettoyage filtre s'affiche, nettoyez le filtre à peluches.
• Contactez le service après-vente si la mention Erreur thermistor apparait sur l'afficheur.
• Appuyez sur la touche Stop pour éteindre les messages d'erreur.

Informations figurant sur l'étiquette énergie

Fiche d'informations conforme au RÉGLEMENT DÉLÉGUÉ (UE) N° 392/2012 DE LA COMMISSION

ASKO

Désignation du modele	TDC112VS
Capacité maximale de séchage	7 kg
Classe d'efficacité énergétique	B
Consommation d'énergie annuelle pondérée (AEc)	479 (kWh/an) 1)
Consommation d'énergie à pleine charge
Séchage automatique normal à pleine charge (Edry)	4,07 (kWh)
Séchage automatique normal à demi-charge (Edry1/2)	2,12 (kWh)
Consommation d'électricité en mode
Consommation d'électricité en mode "Arrêt" (Po)	0,5 (W)
Consommation d'électricité en mode "laissé sur Marche" (Pl)	0,5 (W)
Programme de séchage	Séchage normal 2)
Durée pondérée du programme (minutes)
Séchage automatique normal à pleine charge et à demi-charge (Tt)	65 (minutes)
Séchage automatique normal à pleine charge	88 (minutes)
Séchage automatique normal à demi-charge	48 (minutes)
Niveau de bruit aérien	66 (dB(A))
Type de sèche-linge (A = automatique, NA = non automatique)	A
Durée du mode Veille	2 (minutes)

1) Sur la base de 160 cycles de séchage pour le programme Séchage normal à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie par cycle dépend des conditions d'utilisation de l'appareil. 2) Le programme Séchage normal est destiné au séchage du linge en coton normalement humide. En termes de consommation électrique, c'est le programme le plus efficace pour ce type de textile. 3) Sur une échelle allant de G (appareil le moins efficace) à A (appareil le plus efficace)

Contenance du tambour 112

Capacité de séchage max. 7 kg

Vitesse 50-55 Vitesse de rotation

Puissance nominale Voir plaque signalétique.

Matériau du tambour Acier inoxydable

Matériau habillage extérieur Tôle d'acier galvanisée à chaud avec revêtement poudre ou acier inoxydable.

Installation Superposée ou posée au sol

Homologations et conformité

Europe

Rendement séchage EN 611 21 (95/13/EEC). Séchage normal, 7 kg coton

Consommation énergétique EN 611 21 (95/13/EEC). Séchage normal, 7kg coton

Mesure du bruit IEC 60 704-2-6.

Avant de contacter le service après-vente

Lisez les chapitres Dépannage et Entretien et nettoyage pour essayer de trouver une solution. Si vous devez contacter le service après-vente, munissez-vous de la désignation de la machine, de son type ainsi que de son numéro de série. La désignation (1) se trouve sur la première page du mode d'emploi et sur le panneau de la machine. La désignation type (2) et le numéro de série (3) sont indiqués sur la plaque signalétique située sur la face avant du séchelinge ainsi que sur la face intérieure de la porte extérieure.

Remarque!

En cas de réparation éventuelle, seules des pièces détachées agrées doivent être utilisées.

Remarque!

Les pannes ou réclamations résultant d'un raccordement ou d'une utilisation non conforme ne sont pas couvertes par la garantie. Dans ce cas, les frais de réparation seront à la charge de l'utilisateur.

Mise en place de la machine

La machine peut être installée au sol ou superposée à un autre appareil. Garder à l'esprit le fait que le sèche-linge produit de la chaleur et ne doit par conséquent pas être installé dans un local exigu. Si ce local est très petit, le séchage prendra plus longtemps vu le faible volume d'air présent.

Remarque!

N'installez pas la machine dans un local où il existe un risque de gel, car il est possible qu'elle ne fonctionne pas correctement à des températures voisines de 0°C.

La pièce dans laquelle le sèche-linge est installé doit être suffisamment aérée et la température ambiante comprise entre 15°C et 25°C.

Attention!

• Toute adaptation électrique eventuellement nécessaire doit être effectuée par un electricien qualifié.
• La machine ne doit pas être installée derrière une porte verrouillable, porte coulissante ou porte dont les charnières sont situées sur le côté opposé de celles de la machine.
• Ne pas bloquer la platine du sèche-linge avec un tapis ou tout objet similaire.

Remarque!

Pour une meilleure ventilation, laisser ouverte la porte du local où est installée la machine.

Installation au sol

La machine peut être installée au sol, à côté du lave-linge. Un orifice de ventilation d'au moins 5 cm doit être conservé entre le lave-linge et le sèche-linge.

Superposition

Vous pouvez installer le sèche-linge au-dessus d'un lave-linge. Utilisez les deux coupelles comprises dans le sac de documents livré.

avec la machine. Utilisez également les deux dispositifs anti-basculement fixés au coin inférieur gauche sur la face arrière de la machine.

Pour une installation superposée:

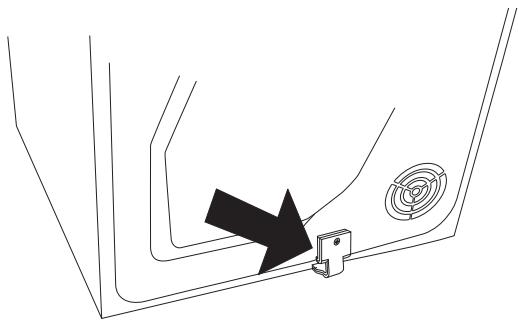

1. Retirez les deux dispositifs anti-basculement à l’arrière du séche-linge. Replacez les vis qui maintenaient les dispositifs antibasculement.

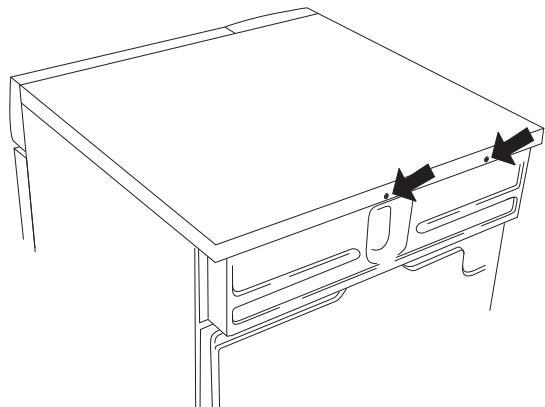

1. Dévisser les deux boulons situés à l'arrière du lave-linge (flèches).

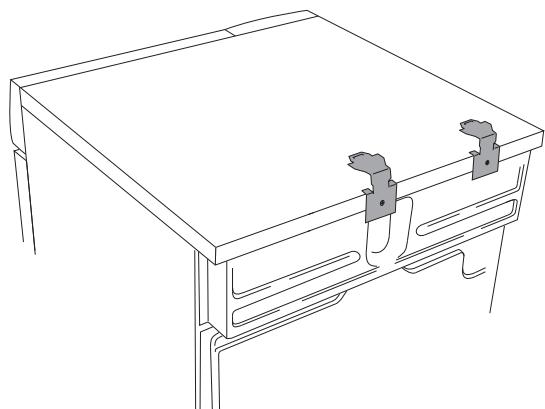

1. Mettre en place les cornières antibasculément à l'aide des deux boulons, comme illustré.

Installation

1. Fixez les coupelles en plastique devant maintenir en place les pieds du sèche-linge sur le cache supérieur du lave-linge. Cette opération est cruciale. Une fois que les pieds reposent dans les coupelles, le sèche-linge est correctement positionné sur le lave-linge. Rompre la patte A de la coupelle à monter du côté droit, et la patte B de la coupelle à monter côté gauche. Retirer ensuite la pellicule de protection de la face inférieure auto-adhésive de chaque coupelle.

1. Positionner les coupelles de manière à ce que les pattes indiquées par les flèches reposent contre les bords avant et latéral, et appuyer fortement. Une fois les coupelles bien en place, rompre les deux pattes restantes.

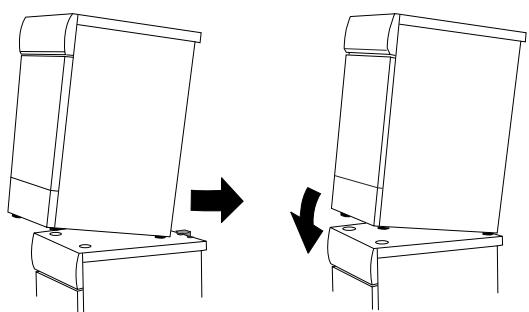

1. Poussez le sèche-linge sous les cornières métalliques. En parallèle, maintenez l'avant surélevé de 10 mm à 20 mm.

1. Abaissez les pieds avant de la machine et placez-les dans les coupelles en plastique. Ajustez la position du sèche-linge afin d'assurer son équilibre.

Réglage des pieds

Vissez ou dévissez les pieds pour que le lave-linge soit stable et droit.

Évacuation de l'air

L'air expulsé par le sèche-linge doit être dirigé vers une conduite d'évacuation ou vers une sortie d'air située dans le mur à l'aide du flexible fourni.

Ne faites fonctionner le sèche-linge que s'il est raccordé correctement à une gaine d'évacuation.

Raccords possibles à l'appareil

Le sèche-linge dispose de trois évacuations possibles : à l'arrière, à droite et à gauche. Une seule d'entre elles est ouverte à la livraison du sèche-linge.

Les deux autres sont bouchées. Le sèche-linge est livré avec le raccord (1), la bague plastique (2) et le flexible d'évacuation (3).

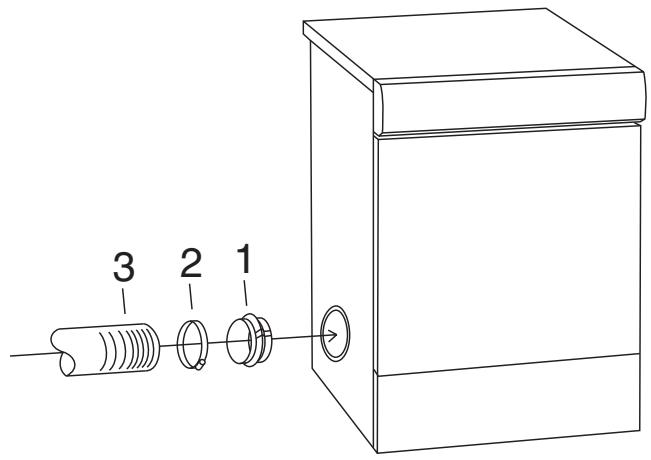

Montage du circuit d'évacuation d'air:

1. Introduire le flexible dans le raccord et l'assujettir à l'aide de la bague.
2. Si le flexible doit être monté sur un orifice autre que celui déjà ouvert, restorer le couvercle en plastique de l'orifice concerné.
3. Introduire raccord et flexible dans l'orifice.
4. Boucher l'orifice restant à l'aide du couvercle.

Branchement sur la conduite d'évacuation Le flexible dévocation reliant le sèche-linge à la conduite de sortie d'air doit être le plus court et rectiligne possible. Il doit donc être raccourci s'il est trop long. Si nécessaire, vous pouvez tirer le flexible sur une longueur maximale de 8 mètres (diamètre intérieur de 102 mm). Si un flexible d'une longueur supérieure est nécessaire, son diamètre intérieur doit être plus important afin de préserver la puissance d'aspiration du sèche-linge. Tout coude doit être aussi progressif que possible. Si des coudes sont nécessaires, il ne doit pas y en avoir plus de quatre. La présence d'autres coudes réduit la puissance d'aspiration du sèche-linge.

Exemples d'installations

Attention!

Ne pas utiliser de tuyaux destinés aux équipements brûlant du gaz ou autres combustibles pour évacuer l'air sortant du sèche-linge.

Installation en milieu chaud

Si le sèche-linge est installé dans une pièce aux dimensions réduites, avec un taux d'humidité important et une température susceptible de dépasser les 25°C, l'eau de condensation risque de s'accumuler dans un coude et s'opposer au passage de l'air, réduisant ainsi l'efficacité du séchage.

Pour prévenir ce phénomène, n'orientez pas le flexible vers le haut (a), mais horizontalement (b) ou vers le bas (c).

Accessoires

Si le flexible d'évacuation est raccordé à un événement mural, le montage d'une grille de ventilation permet d'éviter toute arrivée d'air froid. Cette grille s'installe soit à l'extérieur, soit à l'intérieur.

Si la pièce ne comporte qu'une seule conduite d'évacuation, il est nécessaire d'installer un dispositif d'étanchéité.

Ces accessoires sont en vente chez votre vendeur.

Évitez :

• les gains d'évacuation trop longues, les coudes trop nombreux, les angles vifs

Tout ceci réduit l'efficacité de l'appareil, prolonge la durée de séchage et augmente la consommation d'électricité.

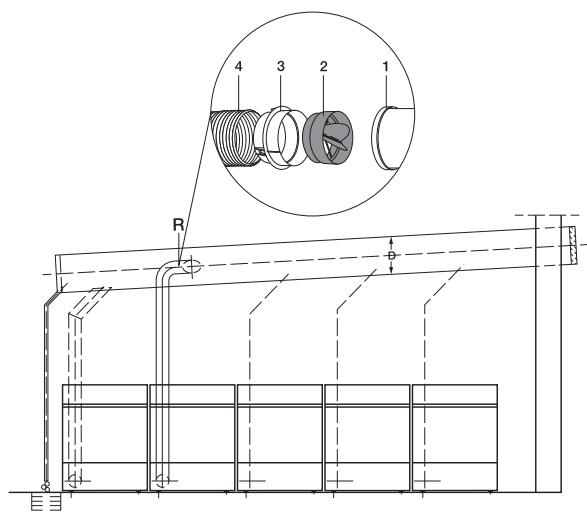

Installation du système d'évacuation

Si plusieurs sèche-linge sont raccordés à un système d'évacuation de l'air, il faudra monter un clapet antiretour (R) sur chaque sèche-linge. Le clapet antiretour empêche l'air de refluer dans l'appareil.

Pour installer le clapet antiretour, vous aurez besoin de quelques pièces complémentaires : Raccord (1), clapet antiretour (2), buse adaptatrice (3), gaine flexible d'évacuation (4).

Le clapet antiretour et la buse adaptatrice ne sont pas fournis avec l'appareil, vous devrez les acheter dans un magasin spécialisé.

Veillez à ce que le clapet antiretour soit nettoyé régulièrement.

Vous pouvez raccorder jusqu'à 5 sèche-linge au même système d'évacuation de l'air.

Si 2 à 5 sèche-linge sont raccordés à un système d'évacuation, le diamètre de la gaine d'évacuation devra être proportionnel au nombre d'appareils raccordés :

2 à 3 sèche-linge → D × 1,25 4 à 5 sèche-linge → D × 1,5

Branchements électriques

Si la machine est fournie avec une fiche, celle-ci peut être branchée sur une prise murale à la terre. Dans le cas contraire, un raccordement permanent à l'aide d'un disjoncteur multipolaire doit être réalisé par un technicien qualifié.

Remarque!

Afin d’éviter les dommages provenant d’une surtension électrique, nous vous recommandons d’installer un parasurtenseur de classe 1 (over-voltage protector) en aval de l’appareil.

Configuration usine

230 V, 1-Phase, 16 A - 50 Hz - Puissance calorifique : 3000 W Utilisez un différentiel de type A.

N'utilisez pas de câble prolongateur pour raccorder l'appareil au réseau électrique.

Commutation

La commutation doit être effectuée par un électricien qualifié.

Voir la section Réglage.

Fonctionnement à pièces

La machine est préparée pour un fonctionnement à pièces. Cette installation doit être effectuée par un technicien qualifié. L'installation nécessite un câble de raccordement pour alimenter le monnayeur. Ce câble de raccordement peut être commandé en indiquant la référence 92 090 95. Le monnayeur doit pouvoir court-circuiter deux lignes de signaux pendant 10 minutes pour donner le temps à l'utilisateur de charger la machine, CHOISIR UN PROGRAMME et le démarrer après avoir inséré les pièces. «Inserer piece» s'affiche lorsque la machine est mise sous tension.

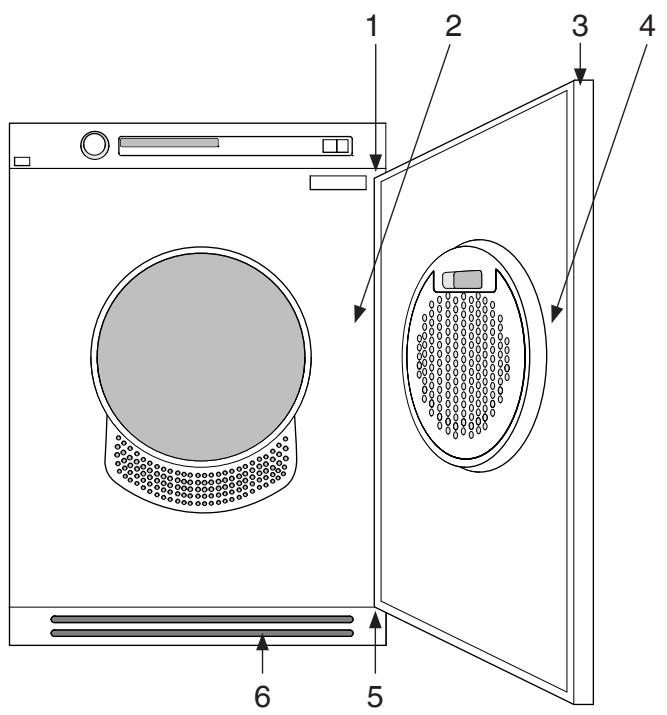

Orientation de la porte

1. Axes de charnière (supérieur et inférieur)
2. Panneau
3. Bouchons en plastique (sur les bords supérieurs et inférieurs)
4. Crochet de verrouillage
5. Charnières (côtés gauche et droit)
6. Plinthe

Orientation de la porte

La porte peut être attachée à droite ou à gauche.

Suivre les instructions suivantes:

1. Retirer la plinthe.
2. Retirer les charnières (deux vis).

1. Tout en la soutenant, faire glisser la porte vers le haut et la retirer.
2. Retirez les axes de la porte (pins) (en haut et en bas). Remettez-les de l'autre côté de la machine et refixez la charnière.

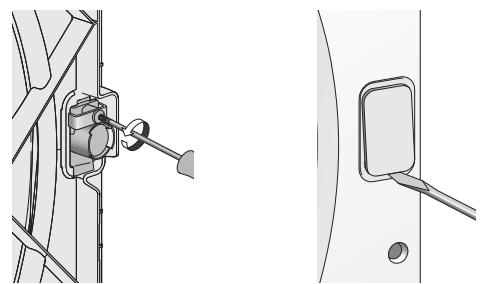

1. Enlevez aussi le cache (A) (en haut) et la douille de la charnière (B) (en haut et en bas) puis mettez-les en place sur le côté opposé de la porte.

(A)

Utiliser un tournevis à lame plate pour retirer les bouchons.

Faites attention à ne pas abîmer l'appareil avec le tournevis.

1. Desserrez les vis (13 au total) à l'intérieur de la porte.

1. Détachez la partie intérieure de la porte (tirer vers le bas et soulever).
2. Inversez le loquet (verrouillage magnétique) et le panneau. Commencez par desserrer la vis retenant le loquet (verrouillage magnétique) en place, puis retirez le panneau à l'aide d'un tournevis à tête plate. Remettez le loquet (verrouillage magnétique) et le panneau de l'autre côté.

1. Remettez les vis (13 au total) à l'intérieur de la porte.
2. Serrez les deux vis en maintenant la poignée sur la porte. Poussez z les deux vis pour fixer la poignée de l'autre côté de la porte et mettez les protections en plastique dans les orifices où se trouvait la poignée.
3. Pour remettre la porte en place, dévisser légèrement les boulons de la charnière avant de poser et de fermer la porte. Resserrer les charnières. Remettre en place la plinthe.

GUIDE d'utilisation RAPIDE

APPUYEZ SUR LA TOUCHE MARCHE/ARRÊT

Chargez le linge et fermez la porte.

SELECTIONNEZ UN PROGRAMME ET LES OPTIONS ÉVENTUELLES

Tournez le sélecteur sur le programme désiré.

APPUYEZ SUR LA TOUCHE START

FIN DU PROGRAMME DE SECHAGE

Le message Fin apparaît sur l'afficheur lorsque le programme est terminé.

Nettoyez le filtre à peluches après chaque utilisation.

Appuyez sur la touche Marche/Arrêt.

Fermez la porte.

Nous nous réservons le droit de procéder à des modifications.

Gorenje, Partizanska 12, 3320 Velenje, Slovenija

www. asko. com
