MODE D'EMPLOI ACM 909/NE MAROQUE

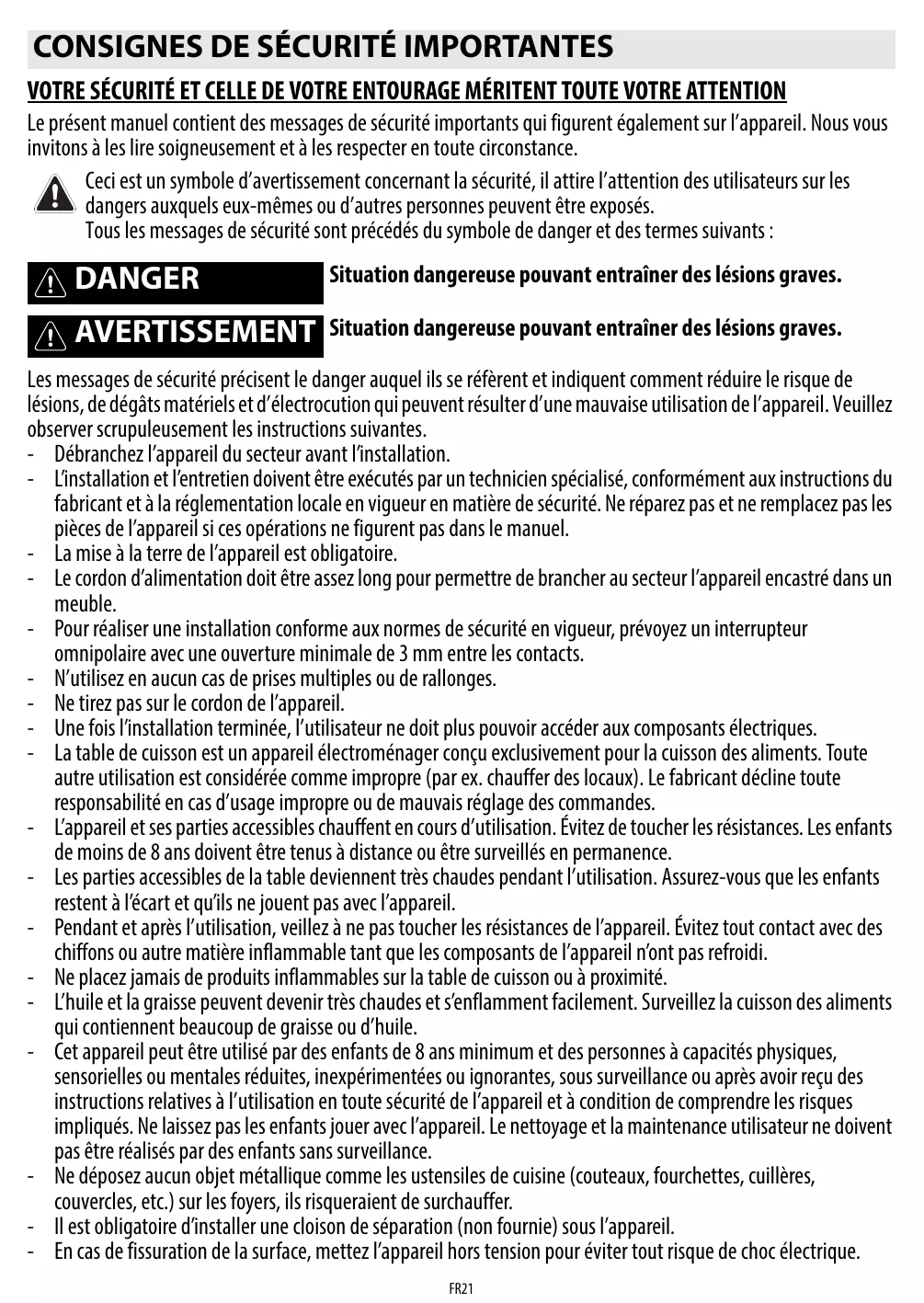

Le présent manuel contient des messages de sécurité importants qui figurent également sur l'appareil. Nous vous invitons à les lire soigneusement et à les respecter en toute circonstance.
Ceci est un symbole d'avertissement concernant la sécurité, il attire l'attention des utilisateurs sur les dangers auxquels eux-mêmes ou d'autres personnes peuvent être exposés.
Tous les messages de sécurité sont précédés du symbole de danger et des termes suivants :
Situation dangereuse pouvant entraîner des lésions graves.
Les messages de sécurité précisent le danger auquel ils se réfèrent et indiquent comment réduire le risque de lésions, de dégâts matériels et d'électrocution qui peuvent résulter d'une mauvaise utilisation de l'appareil. Veuillez observer scrupuleusement les instructions suivantes.
- Débranche l'appareil du secteur avant l'instalation.
- L'installation et l'entretien doivent être exécutés par un technicien spécialisé, conformément aux instructions du fabricant et à la règlementation locale en vigueur en matière de sécurité. Ne réparez pas et ne remplacez pas les pièces de l'appareil si ces opérations ne figurent pas dans le manuel.
- La mise à la terre de l'appareil est obligatoire. Le cordon d'alimentation doit être assez long pour permettre de brancher au secteur l'appareil encastré dans un meuble. Pour réaliser une installation conforme aux normes de sécurité en vigueur, prévoyez un interrupteur omnipolaire avec une ouverture minimale de 3mm entre les contacts.
- N'utilisez en aucun cas de prises multiples ou de rallonges.
- Ne tirez pas sur le cordon de l'appareil.
- Une fois l'installation terminée, l'utilisateur ne doit plus pouvoir accéder aux composants électriques.
- La table de cuisson est un appareil électroménager conçu exclusivement pour la cuisson des aliments. Tout autre utilisation est considérée comme impropre (par ex. chauffer des locaux). Le fabricant décline toute responsabilité en cas d'usage impropre ou de mauvais réglage des commandes. L'appareil et ses parties accessibles chauffent en cours d'utilisation. Évitez de toucher les résistances. Les enfants de moins de 8 ans doivent être tenus à distance ou être surveillés en permanence.
- Les parties accessibles de la table deviennent très chaudes pendant l'utilisation. Assurez-vous que les enfants restent à l'écart et qu'ils ne jouent pas avec l'appareil.
- Pendant et après l'utilisation, assurez-vous à ne pas toucher les résistances de l'appareil. Évitez tout contact avec des chiffons ou autres matières inflammables tant que les composants de l'appareil n'ont pas refroidi.
- Ne placez jamais de produits inflammables sur la table de cuisson ou à proximité. L'huile et la graisse peuvent devenir très chaudes et s'enflammer facilement. Surveillance la cuisson des aliments qui contiennent beaucoup de graisse ou d'huile.
- Cet appareil peut être utilisé par des enfants de 8 ans minimum et des personnes à capacités physiques, sensorielles ou mentales réduites, inexpérimentées ou ignorantes, sous surveillance ou après avoir reçu des instructions relatives à l'utilisation en toute sécurité de l'appareil et à condition de comprendre les risques impliqués. Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
- Ne déposez aucun objet métallique comme les ustensiles de cuisine (couteaux, fourchettes, cuillères, couvercles, etc.) sur les foyers, ils risqueraient de surchauffer.
- Il est obligatoire d'installer une cloison de séparation (non fournie) sous l'appareil.
- En cas de fissuration de la surface, mettez l'appareil hors tension pour éviter tout risque de chocoléctrique.
- Cet appareil n'a pas été conçu pour être mis en marche par un minuteur extérieur ou un système de commande à distance.
- Une cuisson non surveillée sur la plaque de cuisson avec de l'huile ou de la graisse peut s'avérer dangereuse et risque de résulter en un incendie. NE TENTEZ JAMAIS d'éteindre un incendie avec de l'eau, mais mettez l'appareil hors tension puis étouffez la flamme (par exemple avec un couvercle ou une couverture antifeu). Risque d'incendie: ne stockez rien sur les surfaces de cuisson.
- N'utilisez pas de nettoyeur vapeur.
- Les objets métalliques, tels que les couteaux, fourchettes, cuillères et couvercles, ne doivent pas être placés sur la surface de la table de cuisson, car ils peuvent devenir brûlants.
- À priori, utilisation, mettez la résistance de la plaque de cuisson hors tension à l'aide de son dispositif de commande ; ne vous fiez pas au détecteur de casserole.
Élimination des emballages
Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole (C). Ne les jetez pas dans la nature et respectez les réglementations locales en vigueur en matière d'élimination des déchets.
Mise au rebut de l'appareil
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE).
En mettant correctement cet appareil au rebut, l'utilisateur contribue à prévenir les nuisances pour l'environnement et la santé.
Le symbole sur l'appareil et sur la documentation qui l'accompagne indique qu'il ne peut en aucun cas être traité comme un déchet ménager et qu'il doit être remis à un centre de collecte agréé pour le recyclage des équipements électriques et électroniques.
Conseils pour économiser l'énergie
Pour obtenir les meilleurs résultats, nous vous conseillons en outre :
d'utiliser des ustensiles de cuisson et des casseroles d'un diamètre identique à celui du foyer; d'utiliser exclusivement des ustensiles de cuisson à fond plat; - dans la mesure du possible, de laisser le couvercle sur la casserole pendant la cuisson; d'utiliser un autocuiseur pour économiser encore plus d'énergie et de temps; - de placer la casserole au centre du foyer dessiné sur la table de cuisson.
Cet appareil destiné au contact alimentaire est conforme au règlement (C €) n°1935/2004. Il été créé, réalisé et mis sur le marché conformément aux normes de sécurité de la directive "Basse Tension" 2006/95/CE (qui remplace la 73/2 3/CEE et ses modifications), ainsi qu'aux dispositions de la directive CEM 2004/108/CE.

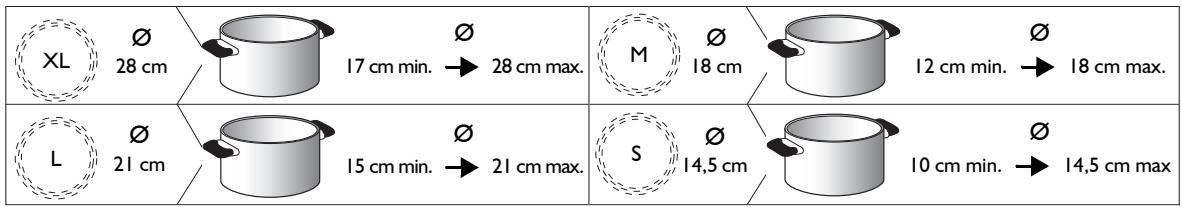

Avant d'utiliser l'appareil
Si la taille des casseroles ne convient pas, les foyers ne s'allument pas. Utilisez exclusivement des casseroles compatibles induction, portant le symbole correspondant (voir la figure ci-contre). Avant d'allumer la table de cuisson, posez la casserole sur le foyer désiré.

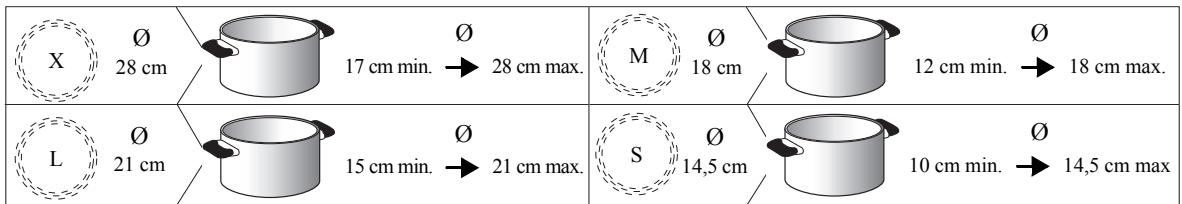

Anciens récipients
Vérifiez avec un aimant que le récipient est bien adapté à la table de cuisson à induction : n'utilisez pas de casseroles contenant du fer.
N'utilisez pas les casseroles ayant un fond rugueux susceptible de rayer la surface de la table de cuisson. Contrôlez les récipients. - Ne posez jamais les casseroles ou les poêles chaudes sur le bandeau de commande de la table de cuisson. Vous risqueriez de l'endommager.

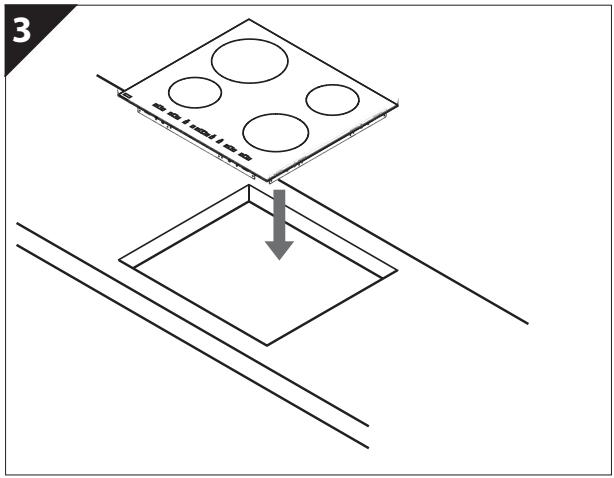

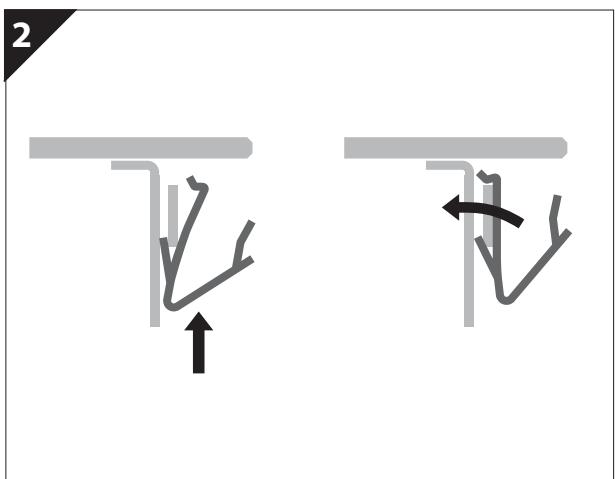

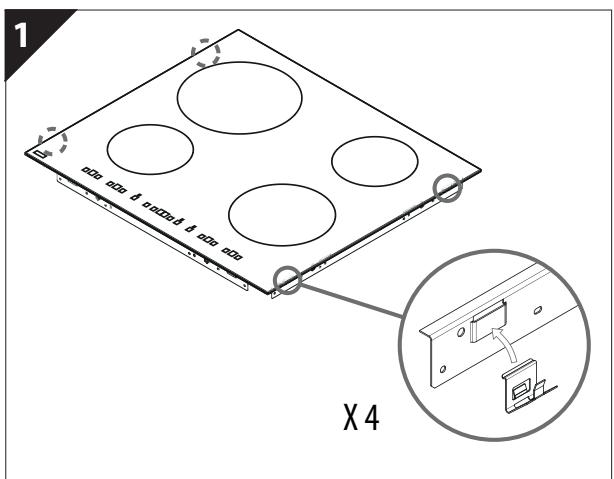

Installation

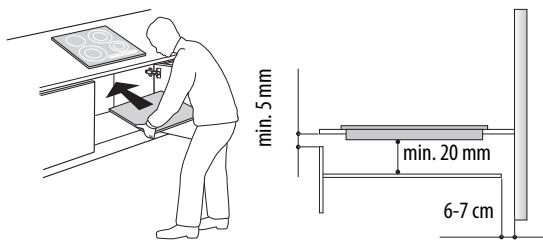

- Installez une cloison de séparation sous la table de cuisson.
- La partie inférieure de l'appareil ne doit pas être accessible après l'installation. Si la table de cuisson est installée au-dessus d'un four, il est inutile d'utiliser la cloison de séparation.
mnnn nnnnne

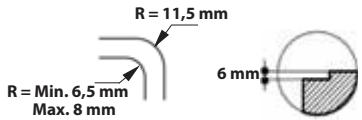

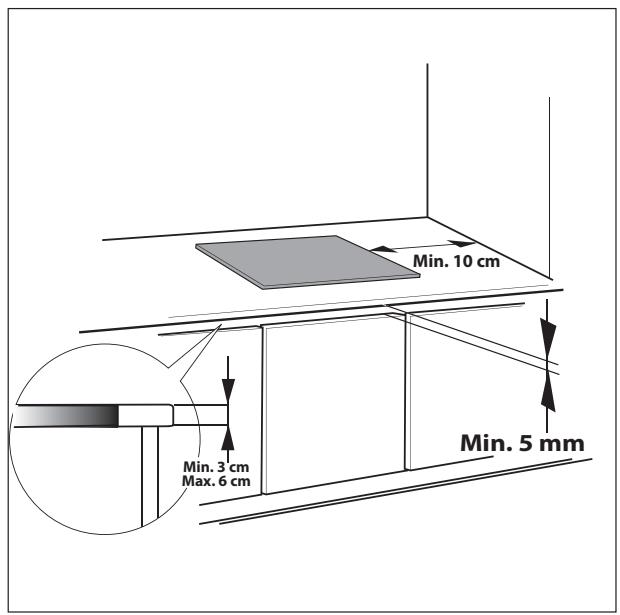

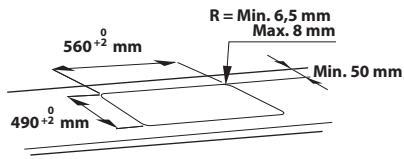

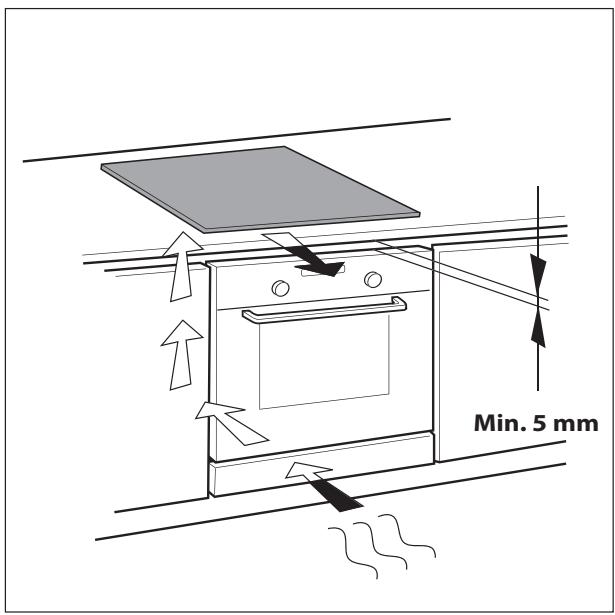

Respectez les cotes indiquées sur la figure pour la distance entre le fond de la table de cuisson et la cloison de séparation. Pour un bon fonctionnement de la table de cuisson, veillez à ne pas obstruer l'espace minimum entre le plan de travail et la surface supérieure du meuble (min. 5 mm). Si vous installez un four sous la table de cuisson, vérifiez qu'il est équipé d'un système de refroidissement. Ne installez pas la table de cuisson au-dessus d'un lave-vaiselle ou d'un lave-linge pour ne pas exposer les circuits électroniques à la vapeur ou à l'humidité qui risqueraient de les détériorer. Si vous souhaitez réaliser une installation bord à bord, appelez le service après-vente et demandez le montage du kit vis 4801 211 00112. Pour enlever la table de cuisson, utilisez un tournevis (non livré en série) et intervenez sur les ressorts du pourtour inférieur de l'appareil.
Avertissement
- Débranchez l'appareil. L'appareil doit être installé par un technicien spécialisé connaissant parfaitement les normes en vigueur en matière de sécurité et d'installation.
Le fabricant décline toute responsabilité concernant les dommages aux personnes, aux animaux et aux biens qui pourrait résulter du non-respect des consignes données dans ce chapitre. Le cordon d'alimentation doit être suffisamment long pour permettre de sortir la table de cuisson du plan de travail. Vérifiez que la tension indiquée sur la plaque signalétique apposée sur le fond de l'appareil correspond à la tension d'alimentation de votre habitation.

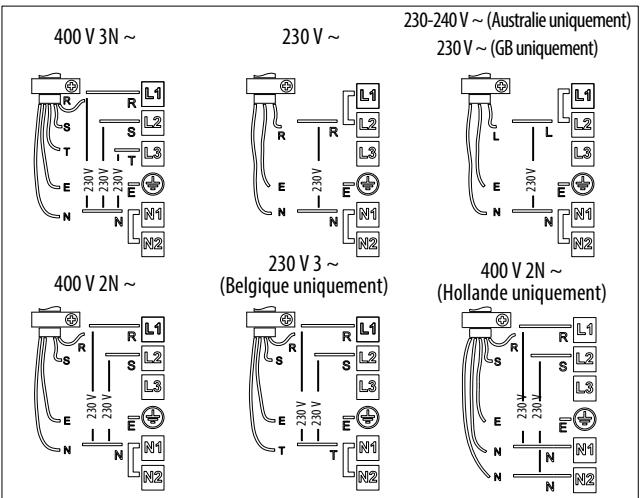

Connexion au bornier
Pour le branchement électrique, utilisez un câble de type H05RR-F, comme l'indique le tableau ci-dessous.
| Conducteurs | Nombre x section |
| 230 V ~ ± | 3 x 4 mm² |
| 230-240 V ~ ± | 3 x 4 mm² (Australie uniquement) |
| 230 V 3 ~ ± | 4 x 1,5 mm² |
| 400 V 3N ~ ± | 5 x 1,5 mm² |
| 400 V 2N ~ ± | 4 x 1,5 mm² |
Important:
- conservez ou enlevez les pontets métalliques situés entre les vis du bornier L1-L2 et N1-N2 selon le schéma de branchement (voir figure).
- Si le cordon est livré avec l'appareil, référez-vous aux instructions de branchement jointes au cordon.
- Vérifiez le serrage des six vis du bornier après la connexion des câbles.

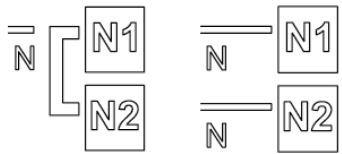

Exemple de pontet conservé (gauche) ou enlevé (droite). Consultez le schéma de branchement pour plus de détails (les pontets peuvent se couvrir entre L1-L2 et N1-N2).
Reliez le fil de terre jaune/vert à la borne qui porte le symbole (1).
Ce fil doit être plus long que les autres.

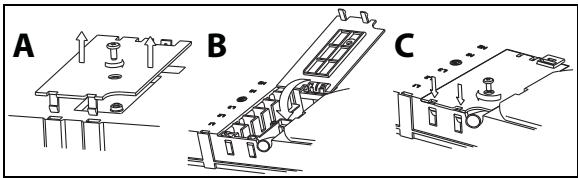

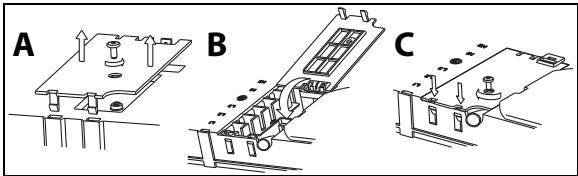

- Enlevez le couvercle du bornier (A) en desserrant la vis ; l'introduire dans la charnière (B) du bornier.
- Introduisez le cordon d'alimentation dans le serre-cable et connectez les fils au bornier en suivant les indications du schéma de branchement placé à côté.
- Fixez le cordon d'alimentation avec le serre-cable.
- Refermez le couvercle (C) et vissez-le sur le bornier avec la vis précédemment enlevée.
La table effectue un autodiagnostic de quelques secondes à chaque connexion au secteur.
Si la table est déjà équipée d'un cordon d'alimentation, suivez les instructions fixées au cordon. Effectuez le branchement au secteur avec un interrupteur multipolaire ayant une distance entre les contacts d'au moins 3 mm.

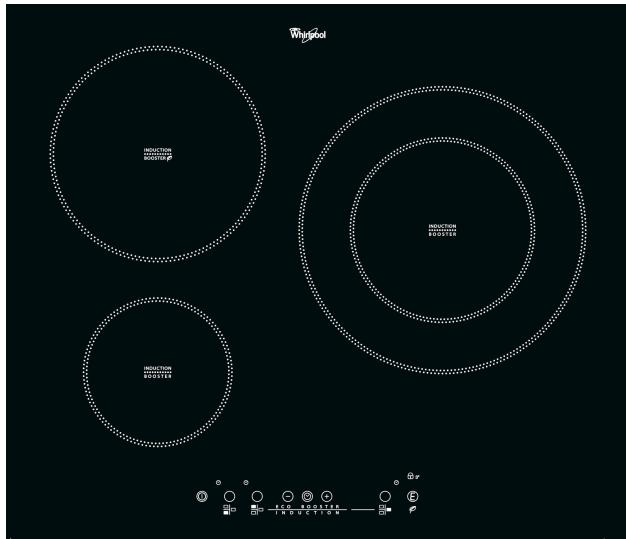

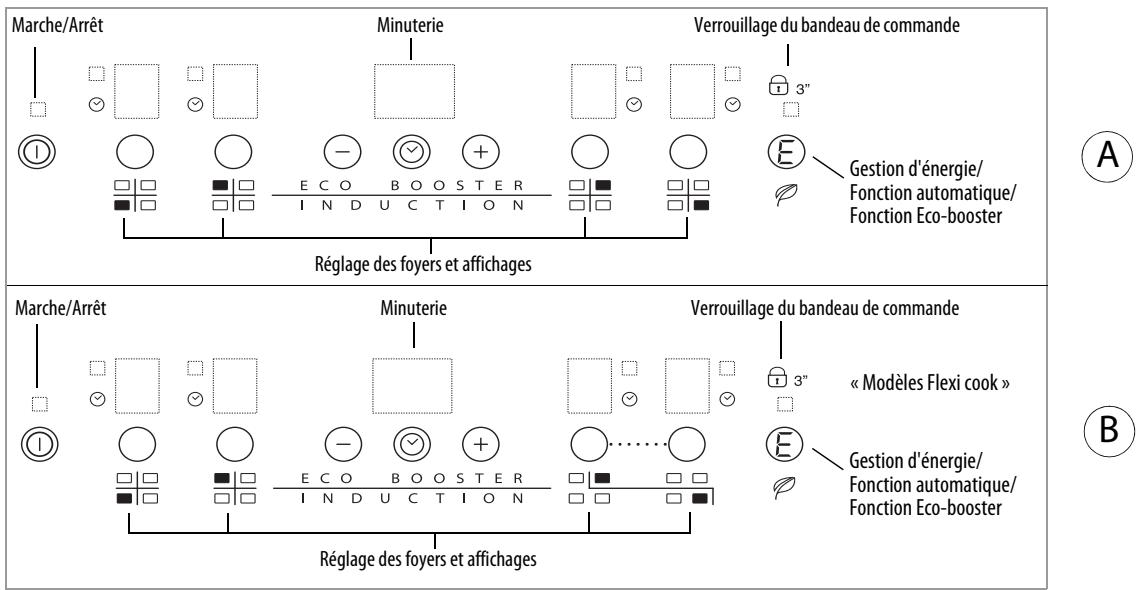

Description du bandeau de commande
Bandeau de commande
Marche/arrêt de la table de cuisson
Pour allumer la table, appuyez 2 secondes sur la touche ① jusqu'à ce que les afficheurs des foyers s'éclairent. Pour éteindre, appuyez sur cette même touche jusqu'à l'extinction des afficheurs. Tous les foyers sont déactivés.
Si la table de cuisson a déjà été utilisée, l'indicateur de chaleur résiduelle "H" reste actif jusqu'au refroidissement des foyers.
Si on ne sélectionne aucune fonction dans les 10 secondes qui suivent la mise en marche de la table de cuisson, elle se désactive automatiquement
Activation et réglage des foyers
Après avoir allumé la table de cuisson et positionné la casserole sur le foyer, sélectionnez le foyer avec la touche spéciale : l'afficheur indique 5.
Chaque foyer de cuisson a plusieurs réglages de puissance commandés par les touches +/- : de "1" minimum à "9" maximum. Certains foyers sont équipés d'une fonction Booster permettant une montée en température ultra rapide. L'activation de cette fonction est signalée par la lecture "P" sur l'afficheur.
Déactivation des foyers de cuisson
Sélectionnez le foyer à éteindre. Appuyez sur la touche spéciale (le point en bas, à droite du niveau de puissance est visualisé sur l'afficheur).
Appuyez sur la touche "-" jusqu'à ramener la puissance à "0".
Pour obtenir un arrêt immédiat, maintenez la pression sur la touche de sélection du foyer pendant 3 secondes. Le foyer s'éteint et l'indicateur "H" de chaleur résiduelle apparait.
Verrouillage du bandeau de commande
Cet fonction verrouille les commandes pour éviter l'activation accidentelle de la table de cuisson. Pour verrouiller les commandes, allumez la table de cuisson et appuyez trois secondes sur la touche (ou sur la touche Automatic function/Eco Booster, selon le modèle) : un signal sonore et un indicateur lumineux à côté du symbole du cadenas indiquent
que la fonction a été activée. Le bandeau de commande est verrouillé, à l'exception de la fonction Arrêt. Pour déverrouiller les commandes, répétez ces opérations. Le point lumineux s'est éteint et la table est à nouveau active.
L'eau, le liquide ayant débordé des casseroles et les objets posés sur la touche, sous le symbole, peuvent provoquer l'activation ou la déactivation involontaires de la fonction Sécurité Enfants.
Minuterie
La minuterie est un interrupteur temporisé qui permet de programmer le temps de cuisson avec un maximum de 99 minutes (1 heure et 39 minutes). Il est associé à tous les foyers.
Sélectionnez le foyer qui doit être associé à la minuterie (un point lumineux s'affiche en bas et à droite de l'indicateur de puissance), appuyez sur le bouton qui porte l'icône de l'horloge puis entrez le temps désiré à l'aide des touches "+" et "-" de la fonction Minuterie (voir figure). Quelques secondes après la dernière pression, la minuterie commence le compte à rebours (un point lumineux s'allume à côté du foyer pour lequel la
minuterie est active). À la fin du temps prédéfini, un signal sonore retentit et le foyer s'éteint automatiquement.
Pour désactiver la minuterie, appuyez sur la touche -- jusqu'à afficher "0:0" ou appuyez 3 secondes sur la touche qui porte l'icône de l'horloge.
Pour programmer la minuterie d'un autre foyer, répétez les points ci-dessus. L'afficheur de la minuterie montre toujours le réglage associé au foyer sélectionné ou le plus court.
Pour modifier ou éteindre la minuterie, appuyez sur le sélecteur du foyer auquel elle est associée.
Voyant de chaleur résiduelle
La table est équipée d'un indicateur de chaleur résiduelle pour chaque foyer. Cet indicateur signale les foyers dont la température est encore élevée.
L'afficheur indique si le foyer est encore chaud. Quand le foyer présente cette signalisation, il est possible, par exemple, de maintenir un plat au chaud ou de faire fondre du beurre.
Lorsque le foyer a refroidi, l'afficheur s'éteint.
Détection des casseroles
Si la casserole n'est pas compatible avec votre table à induction, si elle est mal positionnée ou que sa taille est inadaptée, le message "casserole absente" s'affiche (figure ci-contre). Si la casserole n'est pas détectée dans un délai de 60 secondes, la table de cuisson s'éteint.
Fonctions spéciales
Certains modèles possèdent des fonctions spéciales.
Fonction booster (ébullition rapide)
Cette fonction associée à certains foyers permet d'exploiter au maximum la puissance de la table de cuisson (par exemple, pour faire bouillir de l'eau rapidement). Pour activer cette fonction, appuyez sur la touche "+" jusqu'à ce que l'afficheur indique "P". Dix minutes après l'activation de la fonction Booster, l'appareil règle automatiquement la puissance du foyer sur 9.
Éco booster (E)
Après avoir mis la table de cuisson sous tension, sélectionne le foyer avec le symbole Eco Booster à l'intérieur de la zone de cuisson
Activez/Desactivez la fonction en appuyant sur la touche (E)
La fonction EcoBooster permet d'amener l'eau à ébullition et de maintenir l'ébullition sans risque de débordement, tout en réduisant la consommation énergétique. Pour optimiser cette commande et garantir la meilleure économie d'énergie, il est conseillé d'utiliser un ustensile de cuisson dont le diamètre du fond est semblable au diamètre du foyer sélectionné. La qualité de l'ustensile de cuisson, la présence ou non du couvercle et de sel dans l'eau, peuvent influer sur les performances de la fonction. Il est conseillé de verser 2 à 3 litres d'eau (de préférence à température ambiante) dans l'ustensile de cuisson et de ne pas utiliser le couvercle.
Quoiqu'il en soit, il est conseillé de surveiller l'ébullition et de contrôler la quantité d'eau résiduelle.

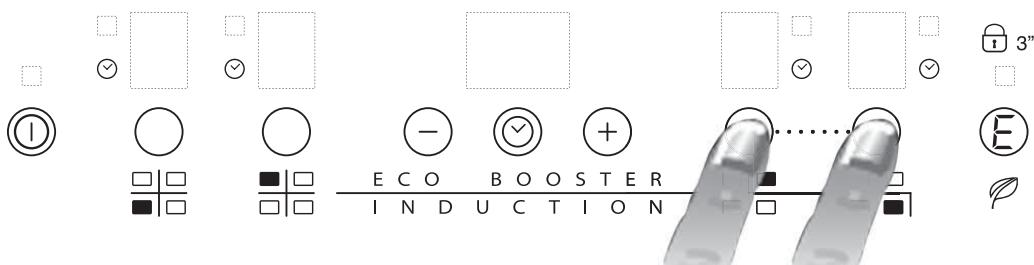

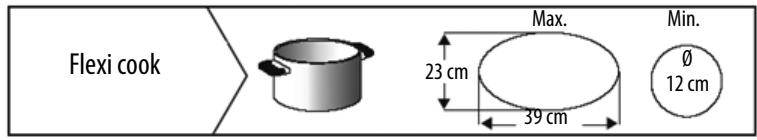

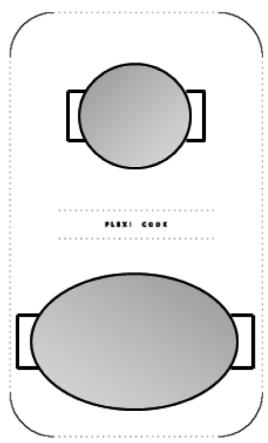

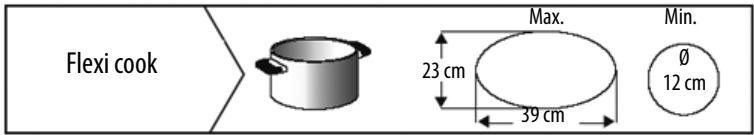

Flexi cook
Cette fonction vous permet d'utiliser la zone de cuisson comme deux foyers distincts ou comme foyer unique extra large.
El est idéale en cas d'utilisation de casseroles ovales, rectangulaires ou de forme allongée (avec un fond de 38x23 cm maximum) ou de plusieurs casseroles standard simultanément. Pour activer la fonction Flexi cook, mettez la table de cuisson sous tension, appuyez simultanément sur les deux touches de sélection des foyers, comme illustré ci-dessous : l'affichage des deux foyers visualise le niveau "5" ; les deux points à côté du numéro sont allumés, indiquant que la fonction Flexi cook est activée.
Pour modifier le niveau de puissance, appuyez sur les touches - / + (de 1 à un maximum de 9). Pour désactiver la fonction Flexi cook, appuyez simultanément sur les 2 touches de sélection des foyers. Pour atteindre instantanément les deux foyers, maintenez l'une des touches de sélection des foyers enfoncée pendant 3 secondes.
Le message "casserole absente" √ apparait dans la zone d'affichage du foyer pour lequel aucune casserole n'est détectée (casserole manquante, incorrectement positionnée, non adaptée aux tables à induction). Ce message reste actif pendant 60 secondes : pendant ce délai, vous pouvez ajouter ou déplacer des casseroles dans la zone Flexi cook, selon vos préférences.
Au bout de 60 secondes, si aucune casserole n'est placée dans la zone, le système arrête de "chercher" des casseroles dans cette zone ; le symbole reste affiché pour rappeler que la zone a été désactivée.

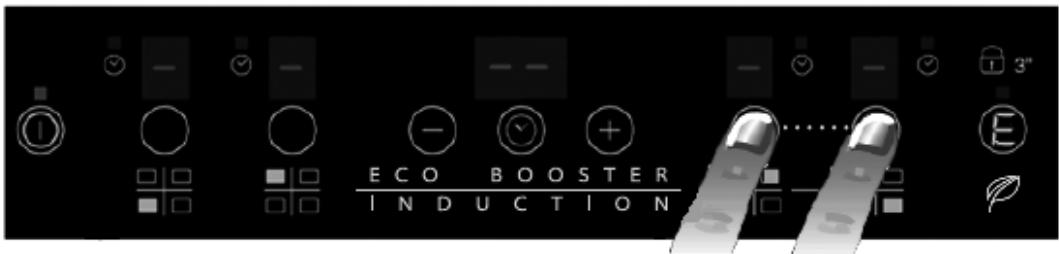

Pour activer à nouveau la fonction Flexi cook, appuyez sur l'une des 2 touches
La fonction Flexi cook est également en mesure de détecter le déplacement d'une casserole d'un foyer à l'autre au sein de la zone Flexi cook et de régler le même niveau de puissance que sur le foyer sur lequel la casserole se trouvait au préalable (voir l'exemple sur la figure ci-après : si la casserole est déplacée du foyer avant vers le foyer arrière, le niveau de puissance apparait dans la zone d'affichage correspondant à la zone où la casserole est placée).

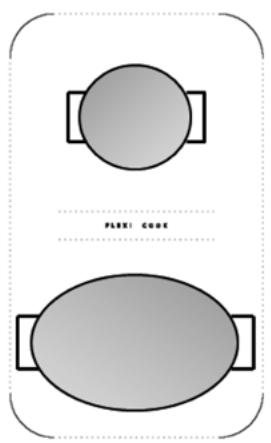

Il est également possible d'utiliser la zone Flexi cook comme deux zones de cuisson indépendantes, en utilisant la touche correspondante de la zone unique. Placez la casserole au centre de la zone unique et réglez le niveau de puissance à l'aide du clavier progressif.

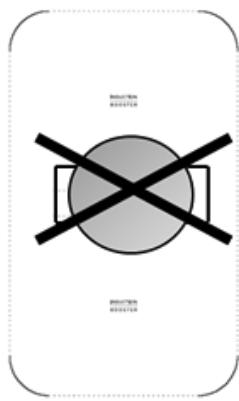

Important: veillez à centrer les casseroles sur le foyer de façon que le logo INDUCTION soit au centre du foyer unique. BOOSTER
En cas d'utilisation de casseroles ovales, rectangulaires ou de forme allongée, veiliez à centrer ces dernières sur le foyer en recouvrant les deux logos INDUCTION ROOSTER Exemples de placement correct et de placement incorrect de casseroles

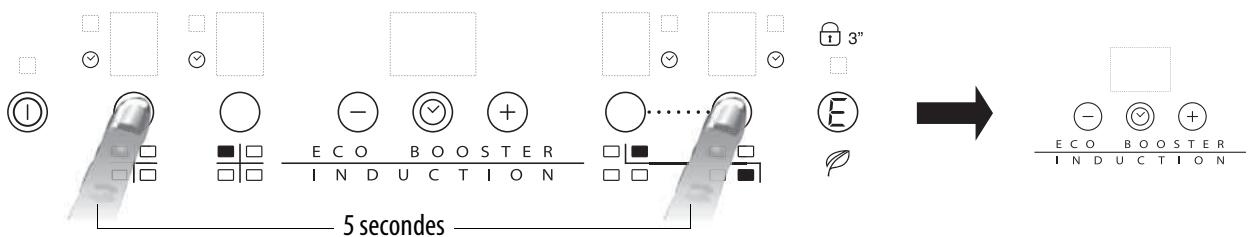

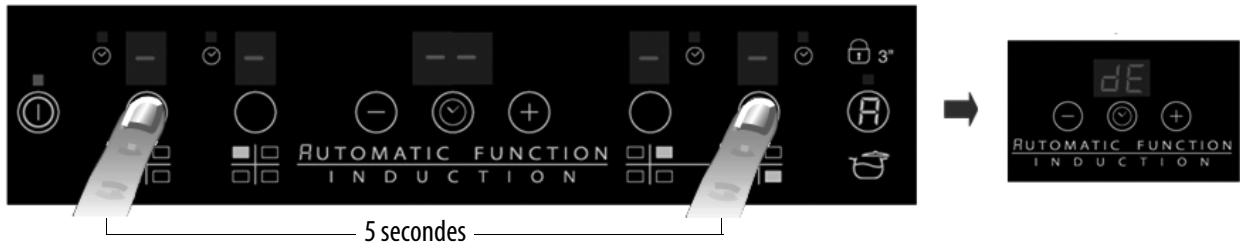

Mode demo
Cette table de cuisson possède un mode demo qui permet de dialoguer avec le bandeau de commande sans activer les foyers correspondants. La procédure d'activation et de désactivation doit être lancée dans les 60 secondes qui suivent la mise sous tension de l'appareil.
Pour activer le mode démo, appuyez simultanément pendant 5 secondes sur les deux selecteurs des foyers extérieurs : l'afficheur central indique “DE”. Il est maintenant possible d'explorer les fonctions du bandeau de commande : la fonction Lock/Unlock est active même en mode Démo.
Pour désactiver le mode Démo, répétez la procédure sans oublier qu'il faut d'abord débrancher la table de cisson puis la rebrancher et lancer la procédure dans les 60 secondes qui suivront la mise sous tension.

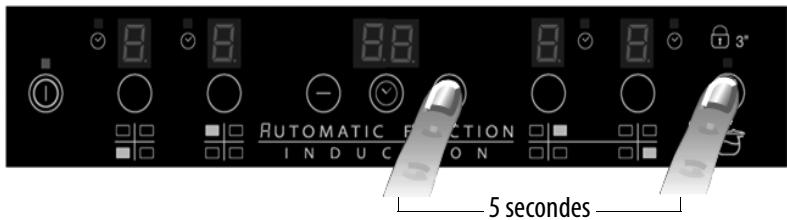

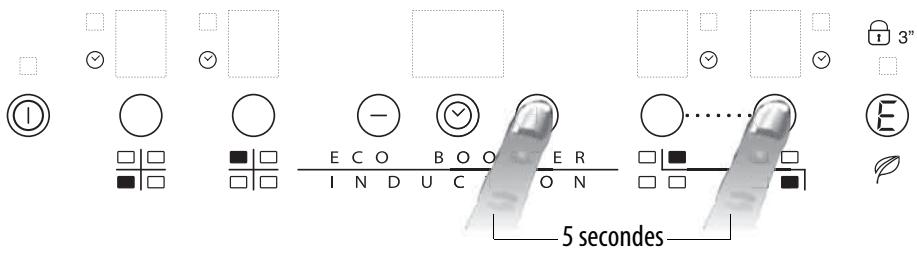

Activation/désactivation du signal sonore
Une fois la plaque de cuisson sous tension, appuyez simultanément sur la touche ^+ et sur la touche de sélection la plus à droite et maintenez-les enfoncées pendant au moins cinq secondes ("verrouillage du bandeau de commandes").
N'utilisez jamais d'appareil à vapeur pour nettoyer la table de cuisson. Avant le nettoyage, vérifiez que les foyers sont éteints et que l'indicateur de chaleur résiduelle ("H") a disparu.
IMPORTANT : n'utilisez pas d'éponges abrasives ou de pailles de fer. À la longue, leur utilisation pourrait rayer le verre.
- Le sucre et les aliments très sucrés abiment la table de cuisson et doivent être éliminés immédiatement. Le sel, le sucre et le sable peuvent rayer la surface du verre. Utilisez un chiffon doux, un essuie-tout ou des produits spécifiques pour le nettoyage de la table (suivez les indications du fabricant).
Diagnostic des PANNES
- Lisez et suivez les instructions de la section "Mode d'emploi".
- Vérifiez qu'il n'y a pas de coupure de courant.
- Essuyez soigneusement la table de cuisson après l’avoir nettoyée. Si des codes alphanumériques s’affichent quand vous allumez la table de cuisson, suivez les indications du tableau ci-dessous. Si vous n’arrivez pas à éteindre la table de cuisson après l’avoir utilisée, débranchez-la.
| CODE D'ERREUR | DESCRIPTION | CAUSE PROBABLE | SOLUTION |
| C81, C82 | La zone des commandes s'éteint car la température est trop élevé. | La température interne des composants électroniques est trop élevé. | Attendez que la table ait refroidi avant de l'utiliser. |
| F42 ou F43 | La tension d'alimentation de la table n'est pas correcte. | Le capteur détecte une tension différente de la tension d'alimentation. | Débranchez la table du secteur et contrôle le branchement. |
| F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 | Contactez le ServiceAprès-vente et communique le code d'erreur | ||
La TABLE de cuisson est bruyante
Les tables de cuisson à induction peuvent générer des sifflements ou des crépitements pendant leur fonctionnement normal. Ces bruits sont liés aux caractéristiques du fond des casseroles (par exemple, aux couches de matériaux qui le composent, au fond qui n'est pas plat, etc.). Ces bruits variant en fonction du récipient utilisé et de la quantité d'aliments qu'il contient et ne sont pas le signe d'une panne.
De plus, la table de cuisson à induction est équipée d'un système de refroidissement interne qui maintient les composants électroniques à une température contrôlée : pendant le fonctionnement ou pendant quelques minutes après l'arrêt de la table, on peut entendre le bruit du ventilateur. Ce phénomène est absolument normal et indispensable au fonctionnement de l'appareil.
Avant de contacter le service après-vente
- Consultez le chapitre "Diagnostic des pannes" et assurez-vous que vous ne pouvez pas remédier au problème par vous-même.
- Éteignez et rallumez la table de cuisson pour voir si le problème a été éliminé.
Si le problème persiste après ces contrôles, adressez-vous au Service Après-Vente Whirlpool le plus proche.
Pensez à donner :
- une courte description de la panne;
- le type et le modèle exacts de la table de cuisson; le code service - numéro qui suit le mot Service sur la plaque signalétique, sous l'appareil (sur la plaque métallique),
- cette adresse complète;
- numéro de téléphone.
Si une réparation est nécessaire, veuillez contacter un Service Après-vente agréé (qui vous garantira l'emploi de pièces détachées d'origine et une réparation correcte). Les pièces détachées sont disponibles pendant 10 ans.
TABLE DES PUISSANCES
| Niveau de puissance | Type de cuisson | Utilisation des puissances (valeur indicative pouvant être adaptée en fonction de l'expérience et des habitues de chacun) | |
| Puissance maxi | Boost | Chauffage rapide | Augmentation rapide de la température de cuisson jusqu'à l'ébullition de l'eau ou chauffage rapide des liquides. |
| 8-9 | Frie - bouillir | Faire rissoler, débuter une cuisson, frie des aliments surgelés, porter rapidement à ébullition | |
| Puissance forte | 7-8 | Rissoler - faire revenir - bouillir - griller | Faire revenir, maintainir à ébullition, cuire et griller (cuisson courte, 5-10 minutes). |
| 6-7 | Rissoler - cuire - cuire à l'étouffée - faire revenir - griller | Faire revenir, maintainir à légère ébullition, cuire et griller (cuisson durée moyenne, 10-20 minutes), préchauffer des accessoires. | |
| Puissance moyenne | 4-5 | Cuire - cuire à l'étouffée - faire revenir - griller | Cuisson à l'étouffée, maintainen à légère ébullition, cuissons longues. Préparation des pâtes |
| 3-4 | Cuire - mitonner - épaissir - mélanger | Pour les cuissons longues (riz, sauscs, viandes, poisson) dans du liquide (ex. eau, vin, bouillon, lait) et pour mélanger les pâtes | |
| 2-3 | Cuissons longues (volumes inférieurs à 1 litre : riz, sauscs, viandes, poisson) d'aliments baignant dans un liquide (ex. eau, vin, bouillon, lait) | ||
| Puissance faible | 1-2 | Faire fondre - déconceler - maintainir au chaud - mélanger | Ramollir le beurre, faire fondre délicatement le chocolat, déconceler des aliments peu volumineux et maintainir à température des alimentés qui viennent d'être cuits (par ex. |
| 1 | Garder au chaud de petites portions après cuisson ou des plats de service (avec accessoire pour plaque à induction). | ||
| OFF | Puissance zéro | Surface de la table | Table de cuisson en veille ou éteinte (chaleur résiduelle après la fin de la cuisson, signalée par la dette H) |
Remarque
Pour les préparations courtes nécessitant une parfaite répartition de la chaleur (crêpes, par exemple), il est conseillé d'utiliser des ustensiles inférieurs à 24 cm de diamètre sur le double foyer de 28 cm (selon le modèle). Pour les cuissons délicates (par exemple, pour faire fondre du chocolat ou du beurre), il est conseillé d'utiliser les foyers simples plus petits.

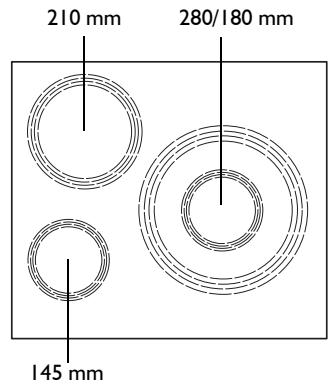

145 mm
| DEUTSCH | Installation | Seite 6 | Bedienungsanleitung | Seite 8 | ||
| ENGLISH | Installation | Page 16 | Instructions for use | Page 17 | ||
| FRANÇAIS | Installation | Page 25 | Mode d'emploi | Page 27 | ||
| NEDERLANDS | Installatie | Pagina 35 | Gebruiksaanwijzing | Pagina 37 | ||
| ESPÁÑOL | Instalación | Páginia 45 | Instrucciones de uso | Páginia 47 | ||
| PORTUGUÉS | Instalação | Páginia 55 | Instruções de utilizesçao | Páginia 57 | ||
| ITALIANO | Installazione | Pagina 65 | Istruzioni per l'uso | Pagina 67 | ||
| EÀL'HNIKA | Екатάσταση | Σελίδα 75 | Οδηγίες χρήσης | Σελίδα 77 | ||
| SVENSKA | Installation | Sidan 85 | Bruksanvising | Sidan 87 | ||
| NORSK | Installasjon | Side 94 | Bruksanvising | Side 96 | ||
| DANSK | Installation | Side 104 | Brugervejledning | Side 106 | ||
| SUOMI | Asennus | Sivu 114 | Käytöohje | Sivu 116 | ||
| POLSKI | Instalacja | Strona 124 | Instrukcja obslugi | Strona 126 | ||
| ČESKY | Instalace | Strana 134 | Návod k použití | Strana 136 | ||
| SLOVENSKY | Inštalácia | Strana 144 | Návod na používanie | Strana 146 | ||
| MAGYAR | Üzembe helyezés | Oldal 154 | Használati utmutató | Oldal 156 | ||
| PYSCKÍN | Установka | Стр. 164 | Инструкции по повлозанения рпбором | Стр 166 | ||
| БълГAPСКÍ | Инсталега | Сtrpanиca 174 | Инструкции за у鞘тpeба | Сtrpanиca 176 | ||
| ROMÁNÁ | Instalarea | Pagina 184 | Instruciuni di utilizare | Pagina 186 | ||
Consignes de sécurité importantes
Ces instructions sont également disponibles sur le site Web : www.whirlpool.eu
Votre securite et CELLE de votre entourage meritent toute votre attention
Le présent manuel contient des messages de sécurité importants qui figurent également sur l'appareil. Nous vous invitons à les lire soigneusement et à les respecter en toute circonstance.
Ceci est un symbole d'avertissement concernant la sécurité, il attire l'attention des utilisateurs sur les dangers auxquels eux-mêmes ou d'autres personnes peuvent être exposés.
Tous les messages de sécurité sont précédés du symbole de danger et des termes suivants :
Situation dangereuse pouvant entraîner des lésions graves.
Tous les messages relatifs à la sécurité spécifient le risque potentiel auquel ils se réfèrent et indiquent comment réduire le risque de blessures, de dommages et de chocs électriques résultant d'une utilisation non réglementaire de l'appareil. Assurez-vous de respecter ce qui suit :
- Utilisez des gants de protection pour procéder à toutes les opérations de déballage et d'installation.
- Débranchez l'appareil avant de procéder aux opérations d'installation.
- Les opérations d'installation et d'entretien sont du ressort exclusif d'un technicien spécialisé. Celui-ci est tenu de respecter les instructions du fabricant et les normes locales en vigueur en matière de sécurité. Ne procédez à aucune réparation ni à aucun remplacement de pièce sur l'appareil autres que ceux spécifiquement indiqués dans le manuel d'utilisation. L'appareil doit être mis à la masse. Le cordon d'alimentation doit être suffisamment long pour permettre le branchement de l'appareil une fois installé dans son logement. Pour que l'installation soit conforme aux réglementations en vigueur en matière de sécurité, l'appareil doit être branché au moyen d'un interrupteur omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm.
- N'utilisez ni rallonge, ni adaptateur multiple.
- Ne tirez pas sur le cordon d'alimentation de l'appareil.
- Une fois l'installation terminée, l'utilisateur ne doit plus pouvoir accéder aux composants électriques. L'appareil a été conçu uniquement comme appareil ménager destiné à la cuisson des aliments. Aucune autre utilisation n'est autorisée (par ex. chauffer des locaux). Le fabricant décline toute responsabilité en cas d'utilisation incorrecte ou de mauvais réglages des commandes. L'appareil, ainsi que ses parties accessibles, peuvent atteindre une température très élevée en cours d'utilisation. Veillez à ne pas toucher les résistances chauffantes. Les enfants en bas âge (0-3 ans) et les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'ils se trouvent sous surveillance constante.
- Les enfants âgés de 8 ans et plus, ainsi que les personnes représentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil sous la surveillance ou les instructions d'une personne responsable leur ayant expliqué l'utilisation de l'appareil en toute sécurité, ainsi que les dangers potentiels. Les enfants ne doivent pas jouer avec l'appareil. Ils ne doivent pas le nettoyer, ni procéder à son entretien sans surveillance.
- Veillez à ne pas toucher les résistances chauffantes de l'appareil pendant et après l'utilisation. Ne touchez pas le four avec des chiffons ou autres matériaux inflammables avant que tous les composants n'aient entièrement refroidi.
- Ne placez jamais des produits inflammables sur ou à proximité de l'appareil. Lorsqu'elles atteignent une température trop élevée, les huiles et les matières grasses peuvent s'enflammer facilement. Prenez garde lors de la cuisson d'aliments riches en graisse et en huile.
- Un panneau de séparation (non fourni) doit être installé dans le compartiment sous l'appareil.
- Si la surface est fissurée, éteignez l'appareil pour éviter tout risque de choc électrique (uniquement pour les appareils avec surface en verre).
L'appareil n'est pas conçu pour être utilisé avec une minuterie externe ou un dispositif de commande à distance séparé.
- La cuisson sans surveillance d'un plat contenant de la graisse ou de l'huile sur une plaque chauffante peut s'avérer dangereuse et provoquer un incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil puis couvrez les flammes à l'aide d'un couvercle par ex. ou d'une couverture anti-feu.
Risque d'incendie: ne stockez pas d'objets sur les surfaces de cuisson.
- N'utilisez pas d'appareils de nettoyage à la vapeur.
- Les objets métalliques tels que les couteaux, fourchettes, cuillères et couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir très chauds.
- Après l'utilisation, éteignez la table de cuisson à l'aide de sa commande et ne vous fiez pas au détecteur de casserole (uniquement pour les appareils à induction).
Élimination des emballages
Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole (3). Ne les jetez pas dans la nature et respectez les réglementations locales en vigueur en matière d'élimination des déchets.
Mise au rebut de l'appareil
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE).
En mettant correctement cet appareil au rebut, l'utilisateur contribue à prévenir les nuisances pour l'environnement et la santé.
Le symbole sur l'appareil et sur la documentation qui l'accompagne indique qu'il ne peut en aucun cas être traité comme un déchet ménager et qu'il doit être remis
à un centre de collecte agréé pour le recyclage des équipements électriques et électroniques.
Conseils pour l'économie d'énergie
Pour obtenir les meilleurs résultats, nous vous conseillons en outre :
d'utiliser des ustensiles de cuisson et des casseroles d'un diamètre identique à celui du foyer; d'utiliser exclusivement des ustensiles de cuisson à fond plat; - dans la mesure du possible, de laisser le couvercle sur la casserole pendant la cuisson; d'utiliser un autocuiseur pour économiser encore plus d'énergie et de temps; de placer la casserole au centre du foyer dessiné sur la table de cuisson.
- Cet appareil a été conçu, fabriqué et commercialisé conformément aux normes de sécurité de la directive « Basse tension » 2006/95/CE (en remplacement de la directive 73/23/CEE telle qu’amendée) et aux exigences de protection de la directive « CEM » 2004/108/CE.
- Cet appareil répond aux exigences de conception éco des réglementations européennes n. 66/2014, conformément à la norme européenne EN 60350-2.
Avant d'utiliser l'appareil
Si la taille des casseroles ne convient pas, les foyers ne s'allument pas. Utilisez exclusivement des casseroles compatibles induction, portant le symbole correspondant (voir la figure ci-contre). Avant d'allumer la table de cuisson, posez la casserole sur le foyer désiré.
Vérifiez avec un aimant que le récipient est bien adapté à la table de cuisson à induction : n'utilisez pas de casseroles contenant du fer.
N'utilisez pas les casseroles ayant un fond rugueux susceptible de rayer la surface de la table de cuisson. Contrôlez les récipients. - Ne posez jamais les casseroles ou les poêles chaudes sur le bandeau de commande de la table de cuisson. Vous risqueriez de l'endommager.
Installation
Après a t i r t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
Avertissement
- Installez une cloison de separation sous la table de cuisson.
- La partie inférieure de l'appareil ne doit pas être accessible après l'installation. Si la table de cuisson est installée au-dessus d'un four, il est inutile d'utiliser la cloison de séparation.
Respectez les cotes indiquées sur la figure pour la distance entre le fond de la table de cuisson et la cloison de séparation. Pour un bon fonctionnement de la table de cuisson, veillez à ne pas obstruer l'espace minimum entre le plan de travail et la surface supérieure du meuble (min. 5 mm). Si vous installez un four sous la table de cuisson, vérifiez qu'il est équipé d'un système de refroidissement. Ne安装在洗碗机或洗衣机上方，以免电路暴露在蒸汽或湿度中，这可能会损坏它们。如果您希望实现边缘对齐安装，请致电售后服务并要求安装套件螺丝4801 211 00112。要拆下灶台，请使用螺丝刀（不随附）并操作设备底部周边的弹簧。
Avertissement
- Débranchez l'appareil. L'appareil doit être installé par un technicien spécialisé connaissant parfaitement les normes en vigueur en matière de sécurité et d'installation.
Le fabricant décline toute responsabilité concernant les dommages aux personnes, aux animaux et aux biens qui pourraient résulter du non-respect des consignes données dans ce chapitre. Le cordon d'alimentation doit être suffisamment long pour permettre de sortir la table de cuisson du plan de travail. Vérifiez que la tension indiquée sur la plaque signalétique apposée sur le fond de l'appareil correspond à la tension d'alimentation de votre habitation.
Connexion au bornier
Pour le branchement électrique, utilisez un câble de type H05RR-F, comme l'indique le tableau ci-dessous.
| Conducteurs | Nombre x section |
| 220-240 V ~ + ± | 3 x 4 mm² |
| 220-240 V 3 ~ + ± | 4 x 1,5 mm² |
| 380-415 V 3N ~ + ± | 5 x 1,5 mm² |
| 380-415 V 2N ~ + ± | 4 x 1,5 mm² |
| 380-415 V 3N ~ | 220-240 V ~ | 220-240 V ~ (R-U et AU) |
| 380-415 V 2N ~ | 220-240 V 3 ~ (Belgique uniquement) | 380-415 V 2N ~ (Hollande uniquement) |
Important :
- Conservez ou enlevez les pontets métalliques situés entre les vis du bornier L1-L2 et N1-N2 selon le schéma de branchement (voir figure).
- Si le cordon est livré avec l'appareil, référez-vous aux instructions de branchement jointes au cordon.
- Vérifiez le serrage des six vis du bornier après la connexion des câbles.
Exemple de pontet conservé (gauche) ou enlevé (droite). Consultez le schéma de branchement pour plus de détails (les pontets peuvent se couvrir entre L1-L2 et N1-N2).
Reliez le fil de terre jaune/vert à la borne qui porte le symbole 1
Ce fil doit être plus long que les autres.
- Enlevez le couvercle du bornier (A) en desserrant la vis; l'introduire dans la charnière (B) du bornier.
- Introduisez le cordon d'alimentation dans le serre-cable et connectez les fils au bornier en suivant les indications du schéma de branchement placé à côté.
- Fixez le cordon d'alimentation avec le serre-cable.
- Refermez le couvercle (C) et vissez-le sur le bornier avec la vis précédemment enlevée.
La table effectue un autodiagnostic de quelques secondes à chaque connexion au secteur.
Si la table est déjà équipée d'un cordon d'alimentation, suivez les instructions fixées au cordon. Effectuez le branchement au secteur avec un interrupteur multipôle ayant une distance entre les contacts d'au moins 3 mm.
Marché/arrêt de la table de cuisson
Pour allumer la table, appuyez 2 secondes sur la touche ① jusqu'à ce que les afficheurs des foyers s'éclairent. Pour éteindre, appuyez sur cette même touche jusqu'à l'extinction des afficheurs. Tous les foyers sont déactivés.
Si la table de cuisson a déjà été utilisée, l'indicateur de chaleur résiduelle « H » reste actif jusqu'au refroidissement des foyers.
Si on ne sélectionne aucune fonction dans les 10 secondes qui suivent la mise en marche de la table de cuisson, elle se désactive automatiquement
Activation et réglage des foyers
Une fois la table de cuisson allumée et la casserole positionnée sur la zone de cuisson souhaitée, sélectionnez la zone à l'aide de la touche correspondante : l'affichage indique « niveau 0 ».
Chaque foyer de cuisson a plusieurs réglages de puissance commandés par les touches + / - de « 1 » minimum à « 9 » maximum. Certains foyers sont équipés d'une fonction Booster permettant une montée en température ultra rapide. L'activation de cette fonction est signallée par la lecture « P » sur l'afficheur.
Déactivation des foyers de cuisson
Sélectionnez le foyer à éteindre. Appuyez sur la touche spéciale (le point en bas, à droite du niveau de la puissance est visualisé sur l'afficheur).
Appuyez sur la touche «-» jusqu'à ramener la puissance à « 0 »
Pour obtenir un arrêt immédiat, maintenez la pression sur la touche de sélection du foyer pendant 3 secondes. Le foyer s'éteint et l'indicateur « H » de chaleur résiduelle apparaît.
Verrouillage du bandeau de commande
Cette fonction verrouille les commandes pour éviter l'activation accidentelle de la table de cuisson. Pour verrouiller les commandes, allumez la table de cuisson et appuyez trois secondes sur la touche (ou sur la touche Automatic function/Eco Booster, selon le module) : un signal sonore et un indicateur lumineux à côté du symbole du cadenas indiquent que la fonction a été activée. Le bandeau de commande est verrouillé, à l'exception de la fonction Arrêt. Pour déverrouiller les commandes, répétez ces opérations. Le point lumineux s'éteint et la table est à nouveau active.
L'eau, le liquide ayant débordé des casseroles et les objets posés sur la touche, sous le symbole, peuvent provoquer l'activation ou la désactivation involontaires de la fonction Sécurité Enfants.
Minuterie
La minuterie est un interrupteur temporisé qui permet de programmer le temps de cuisson avec un maximum de 99 minutes (1 heure et 39 minutes). Il est associé à tous les foyers.
Sélectionnez le foyer qui doit être associé à la minuterie (un point lumineux s'affiche en bas et à droite de l'indicateur de puissance), appuyez sur le bouton qui porte l'icône de l'horloge puis entrez le temps désiré à l'aide des touches « + » et « - » de la fonction Minuterie (voir figure).
Quelques secondes après la dernière pression, la minuterie commence le compte à rebours (un point lumineux s'allume à côté du foyer pour
lequel la minuterie est active). À la fin du temps prédéfini, un signal sonore retentit et le foyer s'éteint automatiquement.
Pour désactiver la minuterie, appuyez sur la touche « - » jusqu'à afficher « 0:0 » ou appuyez 3 secondes sur la touche qui porte l'icône de l'horloge.
Pour programmer la minuterie d'un autre foyer, répétez les points ci-dessus. L'afficheur de la minuterie montre toujours le réglage associé au foyer sélectionné ou le plus court.
Pour modifier ou éteindre la minuterie, appuyez sur le sélecteur du foyer auquel elle est associée.
Voyant de chaleur résiduelle
La table est équipée d'un indicateur de chaleur résiduelle pour chaque foyer. Cet indicateur signale les foyers dont la température est encore élevée. L'afficheur indique si le foyer est encore chaud. Quand le foyer présente cette signalisation, il est possible, par exemple, de maintenir un plat au chaud ou de faire fondre du beurre.
Lorsque le foyer a refroidi, l'afficheur s'éteint.
Détection des cassetoles
Si la casserole n'est pas compatible avec votre table à induction, si elle est mal positionnée ou que sa taille est inadaptée, le message « casserole absente » s'affiche (figure ci-contre). Si la casserole n'est pas détectée dans un délai de 60 secondes, la table de cuisson s'éteint.
Fonctions spéciales
Certains modèles possèdent des fonctions spéciales.
Fonction booster (booster si disponible)
Cette fonction associée à certains foyers permet d'exploiter au maximum la puissance de la table de cuisson (par exemple, pour faire bouillir de l'eau rapidement). Pour activer cette fonction, appuyez sur la touche « + » jusqu'à ce que l'afficheur indique « P ». Dix minutes après l'activation de la fonction Booster, l'appareil règle automatiquement la puissance du foyer sur 9 (Sauf en cas d'utilisation de la fonction Flexi cook).
Eco booster
Après avoir mis la tablette de cuisson sous tension, sélectionne le foyer avec le symbole Eco Booster à l'intérieur de la zone de cuisson
Activez/Desactivez la fonction en appuyant sur la touche (E)
La fonction EcoBooster permet d'amener l'eau à ébullition et de maintenir l'ébullition sans risque de débordement, tout en réduisant la consommation énergétique. Pour optimiser cette commande et garantir la meilleure économie d'énergie, il est conseillé d'utiliser un ustensile de cuisson dont le diamètre du fond est semblable au diamètre du foyer sélectionné. La qualité de l'ustensile de cuisson, la présence ou non du couvercle et de sel dans l'eau, peuvent influer sur les performances de la fonction. Il est conseillé de verser 2 à 3 litres d'eau (de préférence à température ambiante) dans l'ustensile de cuisson et de ne pas utiliser le couvercle.
Quoi qu'il en soit, il est conseillé de surveiller l'ébullition et de contrôler la quantité d'eau résiduelle.
Flexi cook
Cette fonction vous permet d'utiliser la zone de cuisson comme deux foyers distincts ou comme foyer unique extra large.
El est idéale en cas d'utilisation de casseroles ovales, rectangulaires ou de forme allongée (avec un fond de 38x23 cm maximum) ou de plusieurs casseroles standard simultanément. Pour activer la fonction Flexi cook, mettez la table de cuisson sous tension, appuyez simultanément sur les deux touches de sélection des foyers, comme illustré ci-dessous : l'affichage des deux foyers visualise le niveau « 0 » ; les deux points à côté du numéro sont allumés, indiquant que la fonction Flexi cook est activée.
Pour modifier le niveau de puissance, appuyez sur les touches - / + (de 1 à un maximum de 9 ou P). Pour désactiver la fonction Flexi cook, appuyez simultanément sur les 2 touches de sélection des foyers. Pour éteindre instantanément les deux foyers, maintenez l'une des touches de sélection des foyers enfoncée pendant 3 secondes.
Le message « casserole absente » apparait dans la zone d'affichage du foyer pour lequel aucune casserole n'est détectée (casserole manquante, incorrectement positionnée, non adaptée aux tables à induction). Ce message reste actif pendant 60 secondes : pendant ce délai, vous pouvez ajouter ou déplacer des casseroles dans la zone Flexi cook, selon vos préférences.
Au bout de 60 secondes, si aucune casserole n'est placée dans la zone, le système arrête de « chercher » des casseroles dans cette zone ; le symbole pour rappeler que la zone a été désactivée.
reste affché
Pour activer à nouveau la fonction Flexi cook, appuyez sur l'une des 2 touches
La fonction Flexi cook est également en mesure de détecter le déplacement d'une casserole d'un foyer à l'autre au sein de la zone Flexi cook et de régler le même niveau de puissance que sur le foyer sur lequel la casserole se trouvait au préalable (voir l'exemple sur la figure ci-après : si la casserole est déplacée du foyer avant vers le foyer arrière, le niveau de puissance apparaît dans la zone d'affichage correspondant à la zone où la casserole est placée).
Il est également possible d'utiliser la zone Flexi cook comme deux zones de cuisson indépendantes, en utilisant la touche correspondante de la zone unique. Placez la casserole au centre de la zone unique et réglez le niveau de puissance à l'aide du clavier progressif.
Important: veillez à placer les casseroles bien au centre du foyer de façon à couvrir le centre du foyer unique.
Veillez à placer les grandes casseroles, les poèles ovales, rectangulaires et allongées au centre du foyer.
Exemples de dispositions correctes et incorrectes des casseroles :
Mode demo
Cette table de cuisson possède un mode demo qui permet de dialoguer avec le bandeau de commande sans activer les foyers correspondants. La procédure d'activation et de désactivation doit être lancée dans les 60 secondes qui suivent la mise sous tension de l'appareil.
Pour activer le mode démo, appuyez simultanément pendant 5 secondes sur les deux selecteurs des foyers extérieurs : l'afficheur central indique « dE ». Il est maintenant possible d'explorer les fonctions du bandeau de commande : la fonction Lock/Unlock est active même en mode Démo.
Pour désactiver le mode Démo, répétez la procédure sans oublier qu'il faut d'abord débrancher la table de cuisson puis la rebrancher et lancer la procédure dans les 60 secondes qui suivront la mise sous tension.
Grâce à la fonction « Power management », vous pouvez programmer la puissance maximale de la table comme vous le souhaitez.
Vous pouvez effectuer à tout moment ce réglage qui reste actif jusqu'à la modification suivante.
Si vous programmez la puissance maximale, la table règle automatiquement la répartition de la chaleur entre les différents foyers de cuisson et garantit que ce seuil n'est jamais dépassé, ce qui permet de gérer tous les foyers en même temps sans risque de surcharge.
4 niveaux de puissance maximale sont disponibles et apparaissent sur l'affichage : 2,5 - 4,0 - 6,0 - 7,2 kW (7,2 kW est considéré comme la puissance max. de la table de cuisson)
Au moment de l'achat, la table est réglée sur la puissance maximale.
Après avoir branché l'appareil dans la prise électrique, il est possible de régler la puissance requise pendant les 60 premières secondes en suivant les points ci-dessous.
| Étape | Bandeau de commande | Affichage |
| 1 | ⊕ Appuyez pendant 3 secondes environ | |
| 2 | L'affichage indique PL | |
| 3 | - /⊕ Appuyez pour régler le niveau choisi parmi les différentes options disponibles | Le voyant s'allume en même temps que les voyants indiquant les zones de cuisson individuelles utilisées |
| 4 | L'affichage indique le niveau régé qui clignotependant environ 2 secondes; ensuite, la table émet un signal sonore puis s'éteint d'elle-même ; elle est prête à l'utilisation |
Si une erreur survient pendant le réglage de la puissance, le symbole s'affiche au centre, associé à un signal sonore continu d'environ 5 secondes. Dans ce cas, refaites la configuration depuis le début. Si l'erreur se répète, contactez le service après-vente.
Quand la puissance maximale disponible est atteinte pendant l'utilisation, le niveau du foyer clignote deux fois et émet un signal sonore si on tente de l'augmenter.
Pour obtenir une puissance supérieure sur ce foyer, diminuez manuellement la puissance d'un ou plusieurs foyers actifs.
Activation/désactivation du signal sonore
Une fois la plaque de cuisson sous tension, appuyez simultanément sur la touche « + » et sur la touche de sélection la plus à droite et maintenez-les enfoncées pendant au moins cinq secondes (« verrouillage du bandeau de commandes »).
Avertissement
N'utilisez jamais d'appareil à vapeur pour nettoyer la table de cuisson. - Avant le nettoyage, vérifiez que les foyers sont éteints et que l'indicateur de chaleur résiduelle (« H ») a disparu.
IMPORTANT : n'utilise pas d'éponges abrasives ou de paille des fer. À la longue, leur utilisation pourrait rayer le verre.
- Après chaque utilisation, laissez refroidir la table de cuisson et nettoyez-la de façon à éliminer les résidus d'aliments incrustés et les taches. Le sucre et les aliments très sucrés abiment la table de cuisson et doivent être éliminés immédiatement. Le sel, le sucre et le sable peuvent rayer la surface du verre. Utilisez un chiffon doux, un essuie-tout ou des produits spécifiques pour le nettoyage de la table (suivez les indications du fabricant).
Diagnostic des PANNES
- Lisez et suivez les instructions de la section « Mode d'emploi »
- Vérifiez qu'il n'y a pas de coupure de courant.
- Essuyez soigneusement la table de cuisson après l'avoir nettoyée. Si des codes alphanumériques s'affichent quand vous allumez la table de cuisson, suivez les indications du tableau ci-dessous.
- Si vous n'arrivez pas à éteindre la table de cuisson après l'avoir utilisée, débranchez-la.
| CODE D'ERREUR | DESCRIPTION | CAUSE PROBABLE | SOLUTION |
| C81, C82 | La zone des commandes s'éteint car la température est trop élevé. | La température interne des composants électroniques est trop élevé. | Attendez que la table ait refroidi avant de l'utiliser. |
| F42 ou F43 | La tension d'alimentation de la table n'est pas correcte. | Le capteur détecte une tension différente de la tension d'alimentation. | Débranchez la table du secteur et contrôle le branchement. |
| F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 | Contactez le ServiceAprès-vente et communique le code d'erreur | ||
La TABLE de cuisson est bruyante
Les tables de cuisson à induction peuvent générer des sifflements ou des crépitements pendant leur fonctionnement normal. Ces bruits sont liés aux caractéristiques du fond des casseroles (par exemple, aux couches de matériaux qui le composent, au fond qui n'est pas plat, etc.). Ces bruits variant en fonction du récipient utilisé et de la quantité d'aliments qu'il contient et ne sont pas le signe d'une panne.
De plus, la table de cuisson à induction est équipée d'un système de refroidissement interne qui maintient les composants électroniques à une température contrôlée : pendant le fonctionnement ou pendant quelques minutes après l'arrêt de la table, on peut entendre le bruit du ventilateur. Ce phénomène est absolument normal et indispensable au fonctionnement de l'appareil.
Avant de contacter le service après-vente
- Consultez le chapitre « Diagnostic des pannes » et assurez-vous que vous ne pouvez pas remédier au problème par vous-même.
- Eteignez et rallumez la table de cuisson pour voir si le problème a été éliminé.
Si le problème persiste après ces contrôles, adressez-vous au service après-vente whirlpool le plus proche.
Pensez à donner :
- une courte description de la panne ; le type et le modèle exacts de la table de cuisson ; le code service - numéro qui suit le mot Service sur la plaque signalétique, sous l'appareil (sur la plaque métallique),
- cette adresse complète;
- numéro de téléphone.
0000 000 0000
Si une réparation est nécessaire, veuillez contacter un Service Après-vente agréé (qui vous garantira l'emploi de pièces détachées d'origine et une réparation correcte). Les pièces détachées sont disponibles pendant 10 ans.
TABLE DES PUISSANCES
| Niveau de puissance | Type de cuisson | Utilisation des puissances (valeur indicative pouvant être adaptée en fonction de l'expérience et des habitues de chacun) | |
| Puissance maxi | Boost | Chauffage rapide | Augmentation rapide de la température de cuisson jusqu'à l'ébullition de l'eau ou chauffage rapide des liquides. |
| 8-9 | Frie - bouillir | Faire rissoler, débuter une cuisson, frie des aliments surgelés, porter rapidement à ébullition | |
| Puissance forte | 7-8 | Rissoler - faire revenir - bouillir - griller | Faire revenir, maintainir à ébullition, cuire et griller (cuisson courte, 5-10 minutes). |
| 6-7 | Rissoler - cuire - cuire à l'étouffée - faire revenir - griller | Faire revenir, maintainir à légère ébullition, cuire et griller (cuisson durée moyenne, 10-20 minutes), préchauffer des accessoires. | |
| Puissance moyenne | 4-5 | Cuire - cuire à l'étouffée - faire revenir - griller | Cuisson à l'étouffée, maintainen à légère ébullition, cuissons longues. Préparation des pâtes |
| 3-4 | Cuire - mitonner - épaissir - mélanger | Pour les cuissons longues (riz, sauscs, viandes, poisson) dans du liquide (ex. eau, vin, bouillon, lait) et pour mélanger les pâtes | |
| 2-3 | Cuissons longues (volumes inférieurs à 1 litre : riz, sauscs, viandes, poisson) d'aliments baignant dans un liquide (ex. eau, vin, bouillon, lait) | ||
| Puissance faible | 1-2 | Faire fondre - déconceler - maintainir au chaud - mélanger | Ramollir le beurre, faire fondre délicatement le chocolat, déconceler des aliments peu volumineux et maintainir à température des alimentés qui viennent d'être cuits (par ex. |
| 1 | Garder au chaud de petites portions après cuisson ou des plats de service (avec accessoire pour plaque à induction). | ||
| OFF | Puisance zéro | Surface de la table | Table de cuisson en veille ou éteinte (chaleur résiduelle après la fin de la cuisson, signalée par la dette H) |
Remarque
Pour les préparations courtes nécessitant une parfaite répartition de la chaleur (crêpes, par exemple), il est conseillé d'utiliser des ustensiles inférieurs à 24 cm de diamètre sur le double foyer de 28 cm (selon le modèle). Pour les cuissons délicates (par exemple, pour faire fondre du chocolat ou du beurre), il est conseillé d'utiliser les foyers simples plus petits.
CHARACTERISTIQUES PRINCIPALES
| Groupe de produit | Table de cuisson |
| Type de construction | Encastrable |
| Type de commande | Electronique |
| Types de dispositifs de réglage et d'alarme | - |
| Nombre de brûleurs | 0 |
| Nombre de foyerés électriques | 3 |
| Nombre de plaques électriques | 0 |
| Nombre de plaques radiantes | 0 |
| Nombre de plaques halogènes | 0 |
| Nombre de plaques à induction | 3 |
| Nombre de zones de chauffe-plat électriques | 0 |
| Emplacement du bandeau de commande | Devant de la table |
| Matériau de base de la surface | Verre |
| Couleur principale du produit | Noir |
| Puisance maximale de raccordement électrique | 7000 |
| Puisance de raccordement au gaz | 0 |
| Intensité (A) | 30,4 |
| Tension (V) | 230 |
| Fréquence (Hz) | 50-60 |
| Longueur du cordon électrique (cm) | 0 |
| Type de prise | Non |
| Raccordement au gaz | N/A |
| Largeur du produit | 580 |
| Hauteur du produit | 56 |
| Profondeur du produit | 510 |
| Hauteur minimale de la niche d'encastrement | 30 |
| Largeur minimale de la niche d'encastrement | 560 |
| Profondeur de la niche d'encastrement | 490 |
| Poids net (kg) | 12.50 |
| Programmes automatiques | Non |
CHARACTERISTIQUES TECHNIQUES
| Témoin de mise sous tension | Oui |
| Témoin de fonctionnement des plaques | 3 |
| Type de régulation | Inducteur |
| Type de couvercle | Sans |
| Témoin de chaleur résiduelle | indépendant |
| Interrupteur Marche/Arrêt | Oui |
| Dispositif de sécurité | - |
| Minuterie | Programmable |
PERFORMANCES
| Type d'énergie | Électricité |
