FOIRE AUX QUESTIONS - DHP-P604AV D-LINK

Comment installer l'adaptateur CPL D-Link DHP-P604AV ?

Branchez l'adaptateur dans une prise murale (évitez les multiprises). Connectez un câble Ethernet entre l'adaptateur et votre routeur ou PC. Répétez l'opération pour le second adaptateur. Les voyants s'allument pour confirmer la connexion. Aucun logiciel n'est nécessaire : la configuration est Plug & Play.

Comment sécuriser mon réseau CPL avec le bouton Simple Connect ?

Appuyez sur le bouton Simple Connect du premier adaptateur pendant 3 secondes maximum. Relâchez : le voyant clignote. Dans les 2 minutes, appuyez sur le bouton du second adaptateur. Les deux adaptateurs partagent désormais une clé de chiffrement privée AES 128 bits.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur est correctement branché dans une prise murale fonctionnelle. Assurez-vous que la prise n'est pas contrôlée par un interrupteur. Si le problème persiste, essayez une autre prise.

Puis-je brancher l'adaptateur sur une multiprise avec parasurtenseur ?

Il est déconseillé. Les multiprises, rallonges et parasurtenseurs peuvent réduire les performances ou empêcher le fonctionnement. Pour des résultats optimaux, branchez directement sur une prise murale.

Comment réinitialiser l'adaptateur DHP-P604AV ?

Maintenez enfoncé le bouton Reset pendant 10 secondes. Le voyant d'alimentation clignote puis s'éteint : l'adaptateur revient aux paramètres d'usine (clé de chiffrement par défaut 'HomePlugAV').

Quelle est la portée du réseau CPL ?

La portée dépend de la qualité du câblage électrique. En général, les adaptateurs fonctionnent sur un même circuit électrique, avec une distance maximale d'environ 300 mètres. Des obstacles comme les disjoncteurs peuvent réduire la portée.

L'adaptateur est-il compatible avec d'autres marques CPL ?

Oui, il est compatible avec les adaptateurs conformes aux normes HomePlug AV et AV2. Toutefois, pour des performances optimales et une gestion simplifiée, utilisez des adaptateurs de la même série D-Link.

Comment ajouter un troisième adaptateur à mon réseau sécurisé ?

Réinitialisez le nouvel adaptateur (bouton Reset 10s). Appuyez sur son bouton Simple Connect (3s max) – le voyant clignote. Dans les 2 minutes, appuyez sur le bouton Simple Connect d'un adaptateur déjà configuré. Les deux partagent désormais la même clé privée.

Puis-je utiliser l'adaptateur CPL avec une connexion Internet par fibre ou ADSL ?

Absolument. L'adaptateur connecte vos périphériques réseau via le courant électrique. Il suffit de brancher un adaptateur près de votre box Internet (via câble Ethernet) et l'autre près de l'appareil à connecter.

Que faire si les performances sont lentes ?

Évitez de brancher l'adaptateur à proximité d'appareils électriques puissants (lave-linge, réfrigérateur). Vérifiez que les prises sont sur le même circuit électrique. Réinitialisez les adaptateurs et réappairez-les. Si le problème persiste, contactez le support D-Link.

MODE D'EMPLOI DHP-P604AV D-LINK

Manuel d'utilisation

Kit d'intercommunication CPL AV2 1000 Gigabit HD

Préface

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1,0	3 mars 2015	• Version initiale de la version A1 du matériel

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2015 par D-Link Corporation, Inc.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.

Présentation du produit 4

Contenu de la boîte 4

Configuration système requise 4

Introduction. 5

Caractéristiques 5

Description du matériel. 6

Voyants 6

Connexion 7

Installation du matériel 8

Bouton-poussoir de sécurité 9

Éléments à prendre en compte avant d'installer un périphérique CPL 12

Consignes de sécurité importantes 13

DHP-P601AV

Kit d'intercommunication CPL AV2 1000 Gigabit HD DHP-P600AV de D-Link x 2 - Cable Ethernet x2 - Guide d'installation rapide - CD-ROM

Configuration système requise

• Windows® 8, 7, Vista®, ou XP® (avec Service Pack 3)
• Interface réseau Ethernet (10/100/1000 Mbits/s)
• PC avec processeur de 1,5 GHz
• Mémoire de 1 Go

Le DHP-P601AV est un Adaptateur d'intercommunication Gigabit CPL AV2 1000 rapide de 1 000 Mbits/s qui vous permet de connecter vos ordinateurs à domicile, vos périphériques réseau et vos périphériques de jour à travers le support le plus omniprésent de votre domicile - les lignes électriques - et de partager des connexions Internet et des imprimantes, de transférer des fichiers, de jouer et encore plus. Sa conception d'intercommunication comprend un contrôle anti-bruit pour réduire les interférences, maximiser le débit et améliorer les performances globales.

Caractéristiques

• Fournit l’Ethernet aux connexions CPL
• Transfert rapide de données atteignant 1000 Mbits/s 1
• Un port Gigabit Ethernet
• Simplicité d'installation Plug & Play
• Bouton-poussoir de sécurité
• Conception d'intercommunication

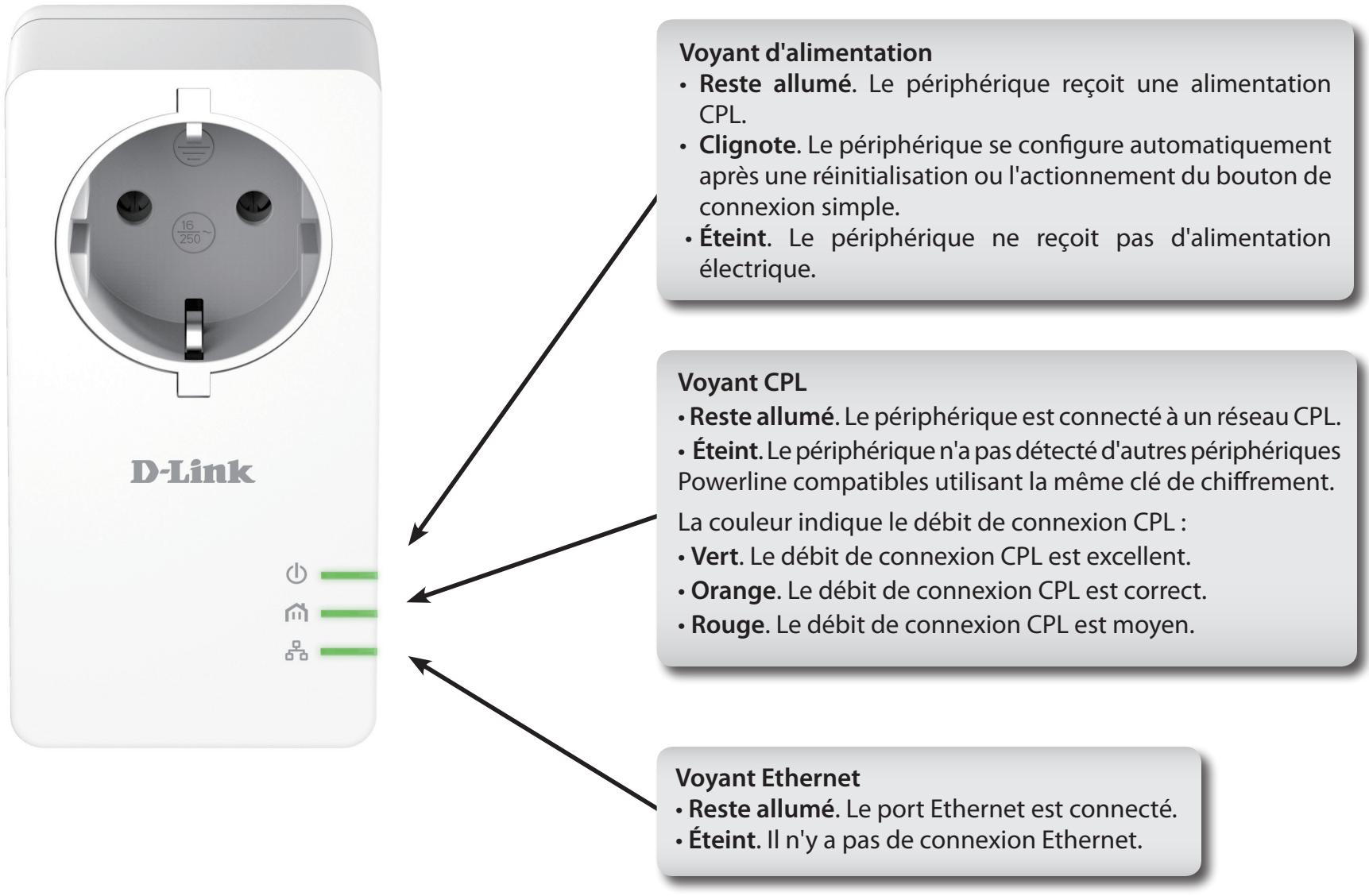

Bouton de connexion simple

Appuyez sur ce bouton pour sécuriser votre réseau ou réinitialiser votre périphérique à ses paramètres d'usine. Reportez-vous à la section «Bouton-poussoir de sécurité» à la page 9 pour de plus amples informations.

Connectez un câble Ethernet CAT5 à votre PC ou périphérique Ethernet.

Bouton de réinitialisation

Appuyez dessus et maintenez-le enfoncé pendant 10 secondes pour réinitialiser les paramètres d'usine.

Alimentation

Branchez le DHP-P600AV dans une prise de courant murale ou à un bloc multiprise.

Remarque: L'alimentation est confirmée lorsque le voyant d'alimentation du DHP-P600AV s'allume.

Connexion du câble ethernet

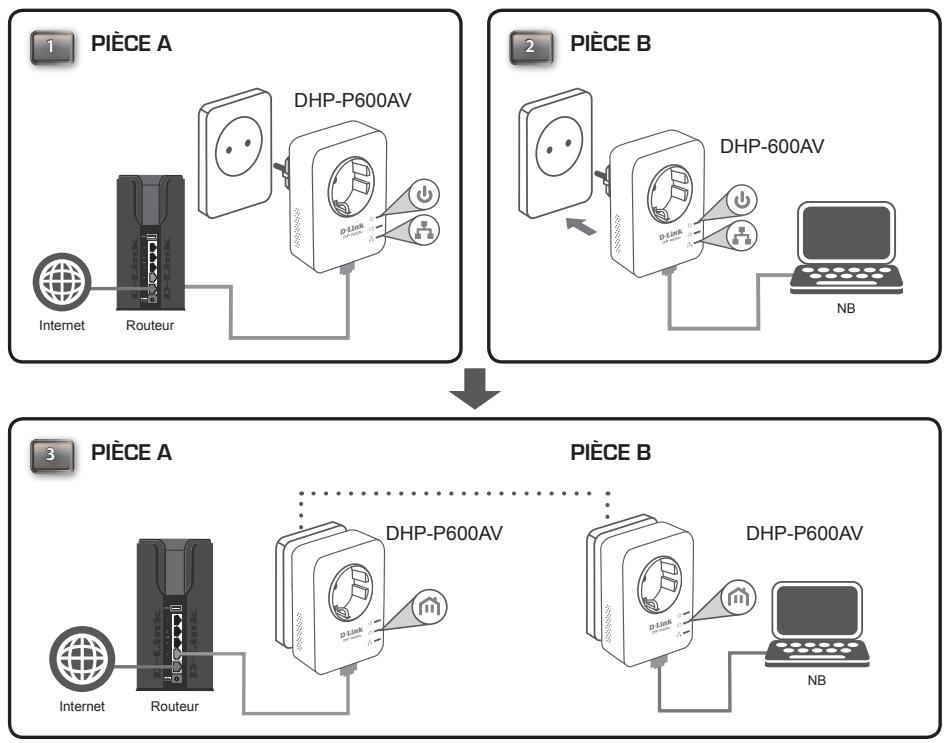

Branchez une extrémité du câble Ethernet fourni au connecteur du câble réseau du DHP-P600AV et l'autre extrémité au réseau ou au PC. La connectivité réseau est confirmée lorsque le voyant Ethernet du DHP-P600AV s'allume.

Bouton-poussoir de sécurité

Sécurité de l'adaptateur d'intercommunication Gigabit CPL AV2 1000 : explication

Les adaptateurs d'intercommunication Gigabit CPL AV2 1000 d'un même réseau doivent posséder une clé de chiffrement identique. La clé de chiffrement par défaut de chaque adaptateur d'intercommunication Gigabit CPL AV2 1000 est HomePlugAV. Tous les adaptateurs d'intercommunication Gigabit CPL AV2 1000 possédant la clé de chiffrement par défaut peuvent communiquer ensemble.

Il est recommandé de créer une clé de chiffrement privée pour sécuriser votre réseau. Celle-ci permet en effet de protéger le réseau contre tout accès non autorisé via le réseau CPL. Pour créer une clé de chiffrement privée qu'utiliser celle par défaut, procédez comme suit :

1. Tous les adaptateurs

Branchez tous les adaptateurs à configurer et vérifiez que leur clé de chiffrement est HomePlugAV (valeur par défaut). Si la clé de chiffrement n'est pas réglée sur la valeur par défaut, appuyez sur le bouton de réinitialisation pendant 10 secondes pour la réinitialiser à la valeur par défaut.

2. Premier adaptateur

Appuyez sur le bouton Simple Connect (Connexion simple) du premier adaptateur pendant trois secondes maximum.

Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton. L'adaptateur crée une clé de chiffrement privée, générée de manière aléatoire, que chaque Adaptateur d'intercommunication Gigabit CPL AV2 1000 utilisera.

3. Deuxième adaptateur

Dans les deux minutes suivant l'actionnement du bouton Simple connect (Connexion simple) du premier adaptateur, appuyez sur celui du deuxième adaptateur de votre réseau CPL pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque : Les deux boutons de Connexion simple doivent être actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau CPL est configuré de manière sécurisée grâce à la même clé de chiffrement réseau. Les adaptateurs mémorisent les paramètres de sécurité, même s'ils sont débranchés.

Remarque : Pour modifier la clé de chiffrement privée, réinitialisez l'adaptateur à sa valeur par défaut en appuyant sur le bouton de réinitialisation pendant 10 secondes, puis en suivant la procédure ci-dessus de configuration de la sécurité.

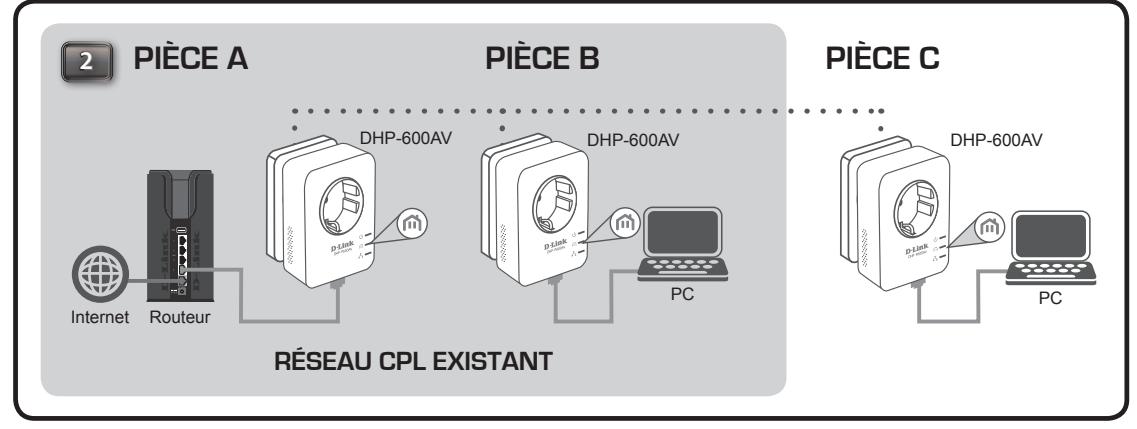

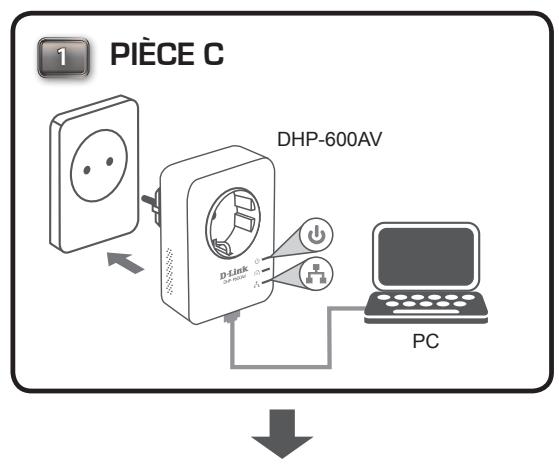

4. Ajout d'adaptateurs supplémentaires

Pour ajouter plus de deux adaptateurs, appuyez sur le bouton de Connexion simple de l'adaptateur supplémentaire pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Ensuite, appuyez sur le bouton de Connexion simple de n'importe quel adaptateur de votre réseau CPL

Remarque : Les deux boutons de Connexion simple doivent être actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau CPL est configuré de manière sécurisée grâce à la même clé de chiffrement réseau.

Éléments à prendre en compte avant d'installer un périphérique CPL

Prévoyez l'emplacement de vos périphériques CPL :

1. Connectez les périphériques CPL aux prises de courant qui ne sont pas contrôlées par un commutateur mural afin d'éviter de couper l'alimentation du périphérique.
2. Ne connectez pas les périphériques CPL à une rallonge, un parasurtenseur, ou une multiprise car cela pourrait l’empêcher de fonctionner correctement, ou réduire la performance du réseau.
3. Évitez de brancher les périphériques CPL dans une prise de courant située après près d'un appareil qui utilise beaucoup d'énergie, comme une machine à laver, un sèche-linge ou un réfrigérateur. Cela pourrait empêcher l'adaptateur de fonctionner correctement, ou avoir des conséquences négatives sur la performance du réseau.
4. Vérifiez que les caractéristiques nominales des périphériques CPL correspondent à celles de votre réseau électrique.
5. Pour éviter tout risque d'électrocution, branchez les câbles d'alimentation à des prises électriques correctement mises à la masse.
6. Le périphérique CPL est conçu pour assurer une mise à la masse appropriée. N'utilisez pas d'adaptateur de prise, et n'éliminez pas la broche de mise à la masse du câble.

Consignes de sécurité importantes

Veuillez lire l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

1. N'ouvre pas le périphérique et ne tentez pas de l'entretenir ou de le réparer.
2. Utilisez uniquement l'adaptateur secteur fourni pour alimenter votre périphérique.
3. Vérifiez que le dispositif est branché en position correcte dans le mur, les ports vers le bas.
4. Utilisez le périphérique dans un lieu sec; évitez les environnements humides.
5. N'immergez pas le périphérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périphérique, déconnectez-le de la prise et utilisez une serviette humide.
6. Tenez le périphérique à l'abri de la lumière directe du soleil.
7. Ne recouvrez pas les aérations du périphérique et ne les obstruez pas.
8. Vérifiez que le périphérique a un espace suffisant pour sa ventilation.
9. Évitez de placer le périphérique à proximité d'un dispositif de chauffage ou un radiateur.
10. Le périphérique doit uniquement être placé dans un lieu où une ventilation suffisante peut être assurée.
11. Le but de ce produit est de créer une connexion réseau permanente pour vos périphériques. Si vous souhaitez éteindre ce produit, veuillez simplement le débrancher de la prise secteur.

Résolution des problèmes

• Je ne peux configurer aucun paramètre de l'adaptateur d'intercommunication Gigabit CPL AV2 1000, un message d'erreur s'affiche quand j'essaie de le configurer : Vérifiez que vous n'avez pas débranché l'adaptateur d'intercommunication Gigabit CPL AV2 1000 durant sa configuration.
• J'ai branché le câble de connexion dans un autre adaptateur réseau et maintenant l'utilitaire de configuration ne fonctionne plus correctement : Veuillez redémarrer l'utilitaire à chaque fois que vous débranchez le câble de connexion.
• J'ai beaucoup de problèmes pour configurer mon réseau :

Si vous avez des difficultés à configurer votre réseau avec au moins deux Adaptateur d'intercommunication Gigabit CPL AV2 1000, réinitialisez tous vos adaptateurs réseau, puis réessayez de configurer les adaptateurs.

Spécifications techniques

Général	Interface CPL	• Prise de courant (en fonction du pays)
	Interface Ethernet	• Port de réseau local Gigabit Ethernet	• Connecteur RJ-45
Fonctionnaités	Normes	• IEEE 802.3• IEEE 802.3u	• IEEE 1901• HomePlug AV2
	Sécurité	• Chiffrement des données AES de 128 bits
	Voyants	• Alimentation• Ethernet	• CPL
	Schéma de modulation CPL	• Modulation du symbole OFDM
	Bande de fréquence CPL	• 2 MHz à 70 MHz
	Débit de données	• Ethernet: 10/100/1000 Mbits/s (négociation automatique)	• CPL: Jusqu'à 1 000 Mbits/s (débit PHY)1
Physique	Dimensions	• 113,49 x 58,48 x 37,80 mm
	Poids	• 195g
	Alimentation	• Entrée: 100 à 240 V CA, 50/60 Hz
	Consommation électrique	• < 3,7 W
	Température	• En fonctionnement: 0 à 40 °C	• En stockage: -20 à 65 °C
	Humidité	• En fonctionnement: 10% à 90% sans condensation	• En stockage: 5% à 95% sans condensation
	Certifications	• CE	• CE/LVD

1 L'ébit maximum provenant du taux de transmission PHY théorique. Le débit de transmission réel des données peut varier. Les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau et le surdébut, peuvent réduire le débit de transmission réel des données. L'ébiter ou aonment de 360000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 2 Les prises de courant et le câblage électrique doivent appartenir au même circuit. Certaines conditions électriques de votre domicile, notamment les conditions de câblage et la configuration, peuvent nuire aux performances de ce produit. D'autres produits de la série CPL AV de D-Link sont nécessaires pour ajouter des périphériques au réseau. Il faut au moins deux produits de la série CPL AV de D-Link pour créer un réseau. Le branchement de ce produit dans un bloc multiprise équipé d'un parasurtenseur risque de nuire à ses performances. Pour des résultats optimaux, branchez l'adaptateur directement entre une prise murale.
