Type d'appareil	Ventilateur d'extraction
Modèle	Non précisé
Type de moteur	Moteur séparé
Matériau du boîtier	Acier ou métal
Type de montage	Murale ou encastrée
Diamètre de sortie	Non précisé
Alimentation électrique	Non précisé
Débit d'air	Non précisé
Niveau sonore	Non précisé
Usage recommandé	Extraction d'air intérieur
Dimensions	Non précisé
Poids	Non précisé
Protection moteur	Non précisé
Normes	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - CONFORT EVOLUT 6301028 ROBLIN

Comment puis-je allumer le ROBLIN CONFORT EVOLUT 6301028 ?

Pour allumer le ROBLIN CONFORT EVOLUT 6301028, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que le thermostat est réglé sur une température suffisamment élevée. Si cela ne fonctionne pas, essayez de réinitialiser l'appareil.

Comment régler la température sur le ROBLIN CONFORT EVOLUT 6301028 ?

Pour régler la température, utilisez le bouton de réglage situé sur le panneau de contrôle. Tournez le bouton jusqu'à atteindre la température désirée.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement, mais si le bruit est excessif, vérifiez si l'appareil est bien stable et sans obstruction.

Comment nettoyer le ROBLIN CONFORT EVOLUT 6301028 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne jamais utiliser de produits abrasifs.

Que faire si l'appareil affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les instructions pour résoudre le problème. Si le problème persiste, contactez le service client.

Quelle est la puissance de l'appareil ?

Le ROBLIN CONFORT EVOLUT 6301028 a une puissance de 2000 Watts.

Est-ce que l'appareil est équipé d'un thermostat programmable ?

Oui, le ROBLIN CONFORT EVOLUT 6301028 est équipé d'un thermostat programmable vous permettant de régler des plages horaires de chauffage.

Puis-je utiliser l'appareil dans une salle de bain ?

Il est recommandé de ne pas utiliser l'appareil dans des zones humides comme une salle de bain, sauf s'il est spécifiquement conçu pour cela.

Comment puis-je contacter le service client ?

Vous pouvez contacter le service client via le site web de ROBLIN ou en appelant le numéro indiqué dans le manuel d'utilisation.

MODE D'EMPLOI CONFORT EVOLUT 6301028 ROBLIN

FR Mode d'emploi et d'installation GB Instructions for installation and use CH Suisse, cordon d'alimentation

CET EQUIPEMENT EST CONFORME AUX NORMES SUIVANTES : 2006/95/CE relative à la sécurité électrique, 2004/108/CE relative à la compatibilité électromagnétique, 93/98 relative au marquage, 65/2014 relative à l'étiquetage énergétique 2010/30/UE, 66/2014 relative à l'écoconception 2009/125/CE, CEI 60704-2-13, CEI 0335-2-31 article 7, CEI 60335-1 article 7-1

Lorsque le symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la directive Européenne 2002/96/EC.

Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Preconisation de montage

• Le montage et le raccordement doivent être réalisés par un installateur qualifié.
• Employer les chevilles adaptées au support, se renseigner auprès des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défector du au perçage et cheville.

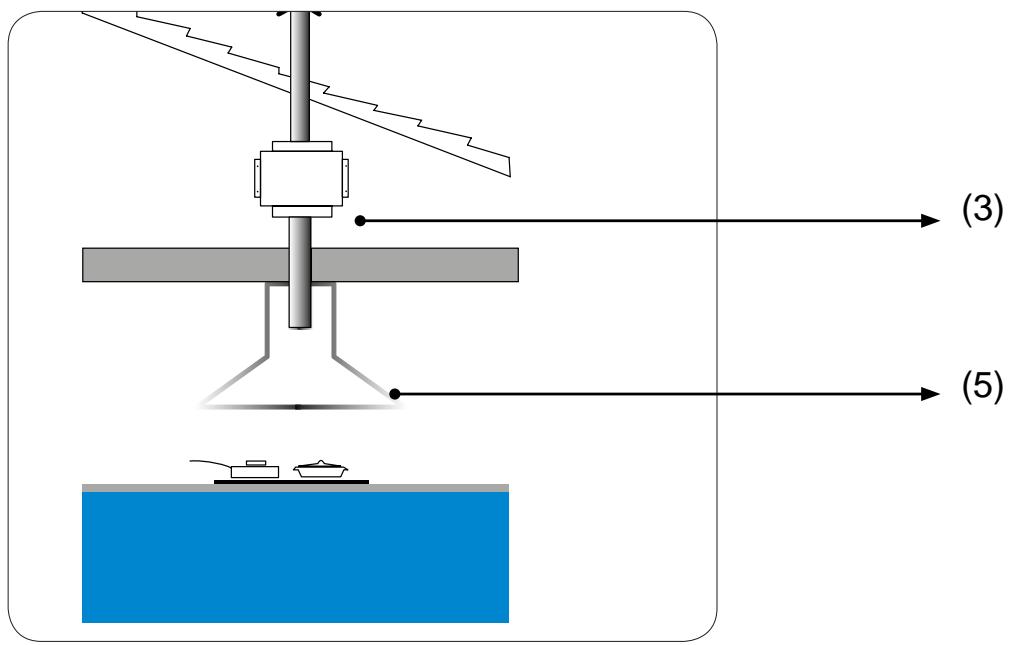

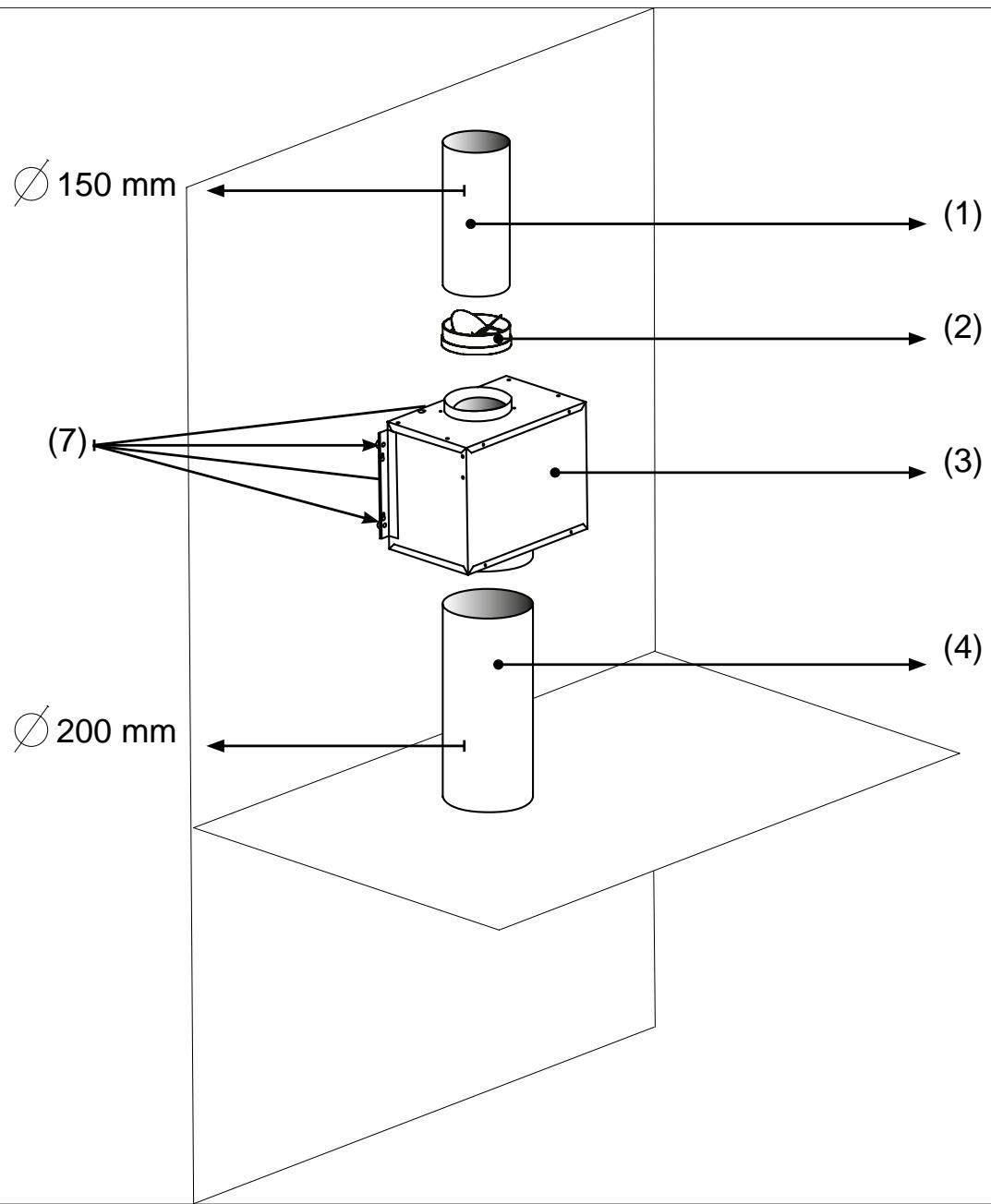

• Le moteur séparé (3) doit être installé en intérieur (combles, pièces dépendantes).
• Respecter le diamètre de sortie de l'appareil.
• Ne pas réduire les sections des conduits d'évacuation (1) (4).
• Eviter la formation de coudes dans l'installation des conduits d'évacuation, optimiser les longueurs.
• Guider les flux d'air La longueur de conduit d'évacuation située entre le moteur séparé et la sortie d'évacuation extérieure doit être inférieure ou égale à la longueur de conduit d'évacuation situé entre la hotte (capteur) et l'entrée du moteur séparé. Pour fixer les tuyaux flexibles et/ou conduits sur les entrées et sorties d'appareils, utilisez des colliers de serrage ou du ruban adhésif au revêtement aluminium. La dépression maximum créée dans la pièce doit être inférieure à 0.04mbar, ce qui évite un retour de gaz de combustion. L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible. Si le moteur séparé et les conduits d'évacuations sont installés dans une pièce particulièrement froide, utilisez une isolation thermique. Il est préférable que la sortie du moteur séparé soit orientée vers le haut formant un axe vertical avec l'entrée du moteur séparé. Il est préférable que le moteur séparé soit installé à une hauteur supérieure à celle de la hotte.
• Placez le clapet anti-retour (2) en sortie du moteur séparé et avant le conduit d’évacuation qui mène à la sortie extérieure.
• Calcul de longueur de conduit d'évacuation*:

50 Pa = 1 ml de conduit

50 Pa = 1 coude à 90°

La longueur de conduit d'évacuation entre la hotte et le moteur séparé détermine la pression moyenne en pascal (Pa) que le moteur séparé doit fournir, et inversement.

exempl:

pour 3 m de tuyau et 2 coudes à de conduit d'évacuation entre la hotte et le moteur séparé nécessite une pression moyenne de 250 Pa

La distance entre la sortie de la hotte (bloc sans moteur) et le premier coude du conduit d'évacuation (si il y a un coude) doit être égale ou supérieure à 5 fois le diamètre de la sortie du bloc sans moteur de la hotte, soit 5 fois 200mm = 1 m (sauf pour les hottes suivantes qui ont une sortie de bloc sans moteur de 150mm de diamètre : Pilot Optima, R-lift, Vizio murale sans conduit)

Raccordement electrique

Le moteur séparé Confort Evolution nécessite une mise sous tension de 220-240V.

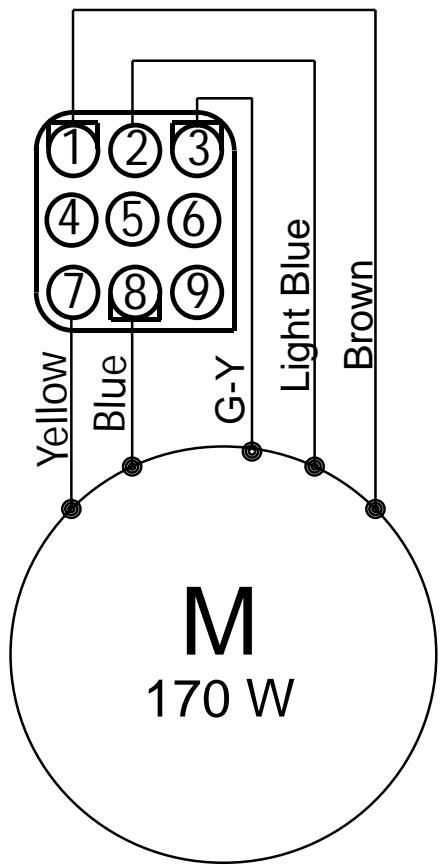

L'alimentation électrique se fait par l'intermédiaire du moteur séparé (le moteur alimente la hotte en énergie électrique par le câble de liaison 9 voies (6) fourni). Prévoir une prise de courant à proximité de la hotte (environ 1 m).

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte. Si la hotte est raccordée directement sur le réseau (sans sa fiche), un interrupteur omnipolaire avec une ouverture de contact de 3mm doit être installé avant la hotte. Le fil de terre (fil jaune et vert) ne doit pas être interrompu par cet interrupteur.

DANS LE CAS OU UN COMPOSANT ELECTRIQUE VIENDRAIT A ETRE ENDOMMAGE, CELUI-CI NE POT ETRE REMPLACE QUE PAR UN ATELIER DE REPARATION RECONNU PAR LE FABRICANT, CAR DES OUTILS SPECIAUX SONT NECESSAIRES.

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Débrancher complètement l'appareil.
• Exiger toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil. Les de la commande des pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte. Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. (cette garantie ne couvre pas les consommables comme : l'éclairage, les filtres...)

Avant montage

Visualisez l'étiquette signalétique collée sur le corps de la hotte. Les informations indiquées par cette étiquette sont nécessaires au pôle assistance S. A. V pour une prise en charge d'assistance technique.

Pôle assistance s. a. v.

Reporter et conserver ci-dessous les références repérées

Informations a transmettre au POLE assistance service apres VENTE le cas echeant.

1 CODE PRODUIT : (2) CODE FUN : 3 N° DE SERIE :

(3) x1

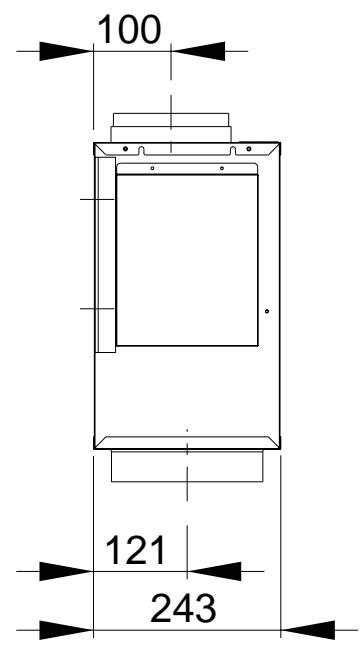

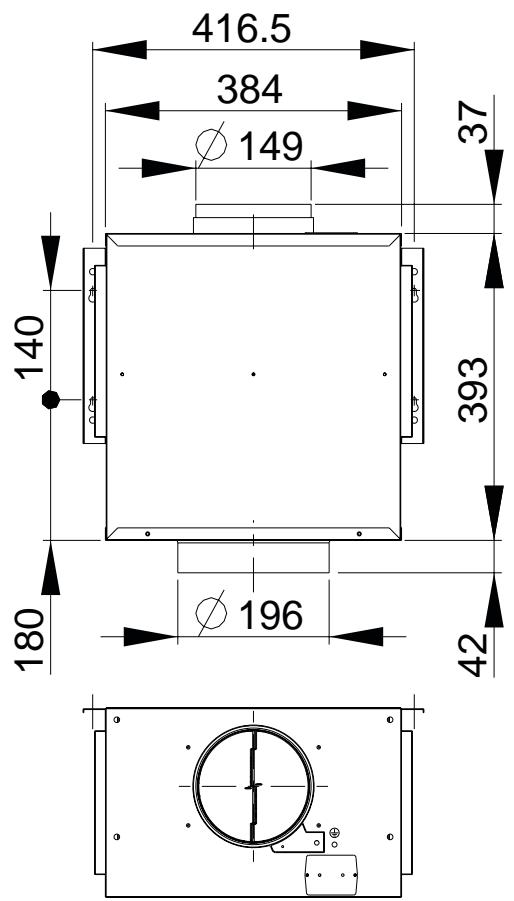

dessin technique - drawing - zeichnungen - disegni - dibujo - tekeningen
