COMFORT EXP 6301027 - Aspirateur centralisé ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur centralisé
Marque	ROBLIN
Modèle	COMFORT EXP 6301027
Alimentation électrique	220-240 V ~ 50/60 Hz, monophasé
Protection électrique	Classe I (mise à la terre)
Puissance du moteur	Moteur séparé Confort Energy 3 (puissance non spécifiée)
Type d'aspiration	Centralisée avec moteur déporté
Installation	Intérieure (combles, pièces dépendantes)
Diamètre de sortie	Respecter le diamètre indiqué sur l'appareil
Dépression maximale admise	Inférieure à 0,04 mbar (évite retour de gaz de combustion)
Distance entre hotte et premier coude	≥ 5 fois le diamètre de sortie (ex: 1 m pour 200 mm)
Normes de conformité	2006/95/CE, 2004/108/CE, 93/98, 65/2014, 66/2014, CEI 60704-2-13, CEI 0335-2-31, CEI 60335-1
Type de conduit d'évacuation	Flexible ou rigide, avec colliers ou ruban adhésif aluminium
Clapet anti-retour	À placer en sortie du moteur séparé
Longueur de conduit calcul	50 Pa par coude de conduit ou coude à 90°
Raccordement moteur-hotte	Câble 9 voies fourni
Réparabilité	Pièces détachées d'origine obligatoires, atelier agréé
Garantie	Contractuelle sur facture, hors consommables (éclairage, filtres)
Entretien	Vérifier régulièrement les conduits et l'état du moteur
Fabricant	FRANKE France SAS, 50800 Villedieu-les-Poëles

FOIRE AUX QUESTIONS - COMFORT EXP 6301027 ROBLIN

Où installer le moteur séparé de l'aspirateur centralisé ROBLIN COMFORT EXP ?

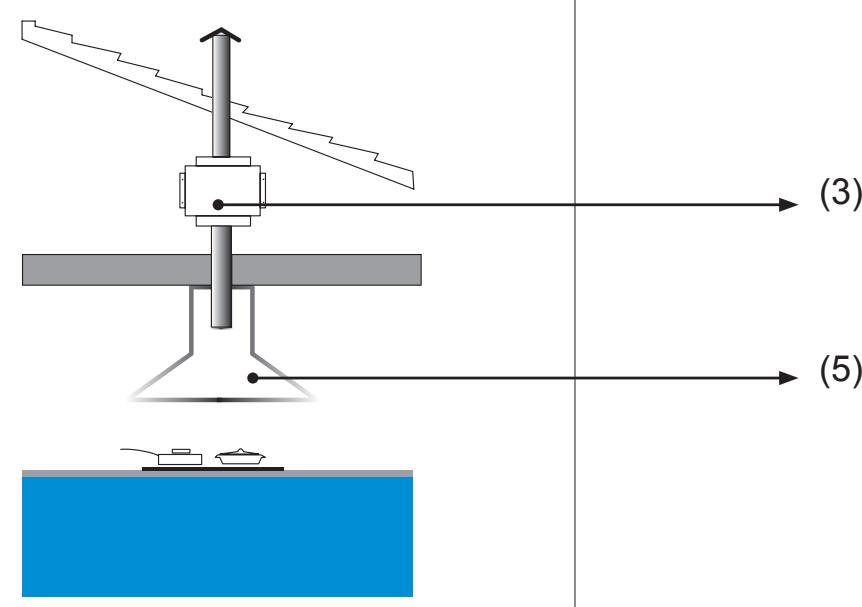

Le moteur séparé doit être installé en intérieur, de préférence dans des combles ou pièces dépendantes. Il est conseillé de le placer à une hauteur supérieure à celle de la hotte et de orienter sa sortie vers le haut.

Quel type de conduit utiliser pour l'évacuation ?

Utilisez des conduits flexibles ou rigides. Pour les fixer aux entrées et sorties, employez des colliers de serrage ou du ruban adhésif au revêtement aluminium. Évitez les réductions de section et limitez les coudes.

Comment calculer la pression nécessaire du moteur ?

La pression moyenne (en Pa) dépend de la longueur du conduit entre la hotte et le moteur, ainsi que du nombre de coudes. Chaque coude (conduit ou 90°) ajoute 50 Pa. Par exemple, 3 m de tuyau + 2 coudes nécessitent environ 250 Pa.

Quelle est la dépression maximale dans la pièce ?

La dépression créée dans la pièce doit être inférieure à 0,04 mbar pour éviter tout retour de gaz de combustion.

Comment raccorder électriquement l'aspirateur centralisé ?

Le moteur séparé se branche sur une prise 220-240 V. Il alimente la hotte via le câble 9 voies fourni. Le moteur doit être accessible et protégé par un interrupteur omnipolaire si raccordé directement. Le fil de terre ne doit jamais être interrompu.

Puis-je installer moi-même l'aspirateur centralisé ?

Non, le montage et le raccordement doivent être réalisés par un installateur qualifié pour garantir la sécurité et le bon fonctionnement.

Que faire en cas de panne ?

Débranchez complètement l'appareil et contactez votre installateur. Seules des pièces de rechange d'origine doivent être utilisées. Pour l'assistance, munissez-vous des références figurant sur la plaque signalétique située à l'intérieur de la hotte.

Quels sont les consommables et la garantie ?

Les consommables comme l'éclairage et les filtres ne sont pas couverts par la garantie contractuelle. La garantie s'applique sur présentation de la facture d'achat.

Où trouver le numéro de série et les codes produit ?

Ils figurent sur l'étiquette signalétique collée sur le corps de la hotte. Notez bien le code produit, le code FUN et le numéro de série avant de contacter le service après-vente.

Cet aspirateur est-il compatible avec des hottes ROBLIN spécifiques ?

Oui, le moteur Confort Energy 3 est conçu pour les hottes ROBLIN sans moteur intégré. Vérifiez la compatibilité avec votre modèle de hotte. Pour les hottes Pilot Optima, R-lift, Vizio murale sans conduit, la sortie est de 150 mm de diamètre.

MODE D'EMPLOI COMFORT EXP 6301027 ROBLIN

Mode d'emploi et d'installation

CET EQUIPEMENT EST CONFORME AUX NORMES SUIVANTES : 2006/95/CE relative à la sécurité électrique, 2004/108/CE relative à la compatibilité électromagnétique, 93/98 relative au marquage, 65/2014 relative à l'étiquetage énergétique 2010/30/UE, 66/2014 relative à l'écoconception 2009/125/CE, CEI 60704-2-13, CEI 0335-2-31 article 7, CEI 60335-1 article 7-1

Lorsque le symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la directive Européenne 2002/96/EC.

Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Preconisation de montage

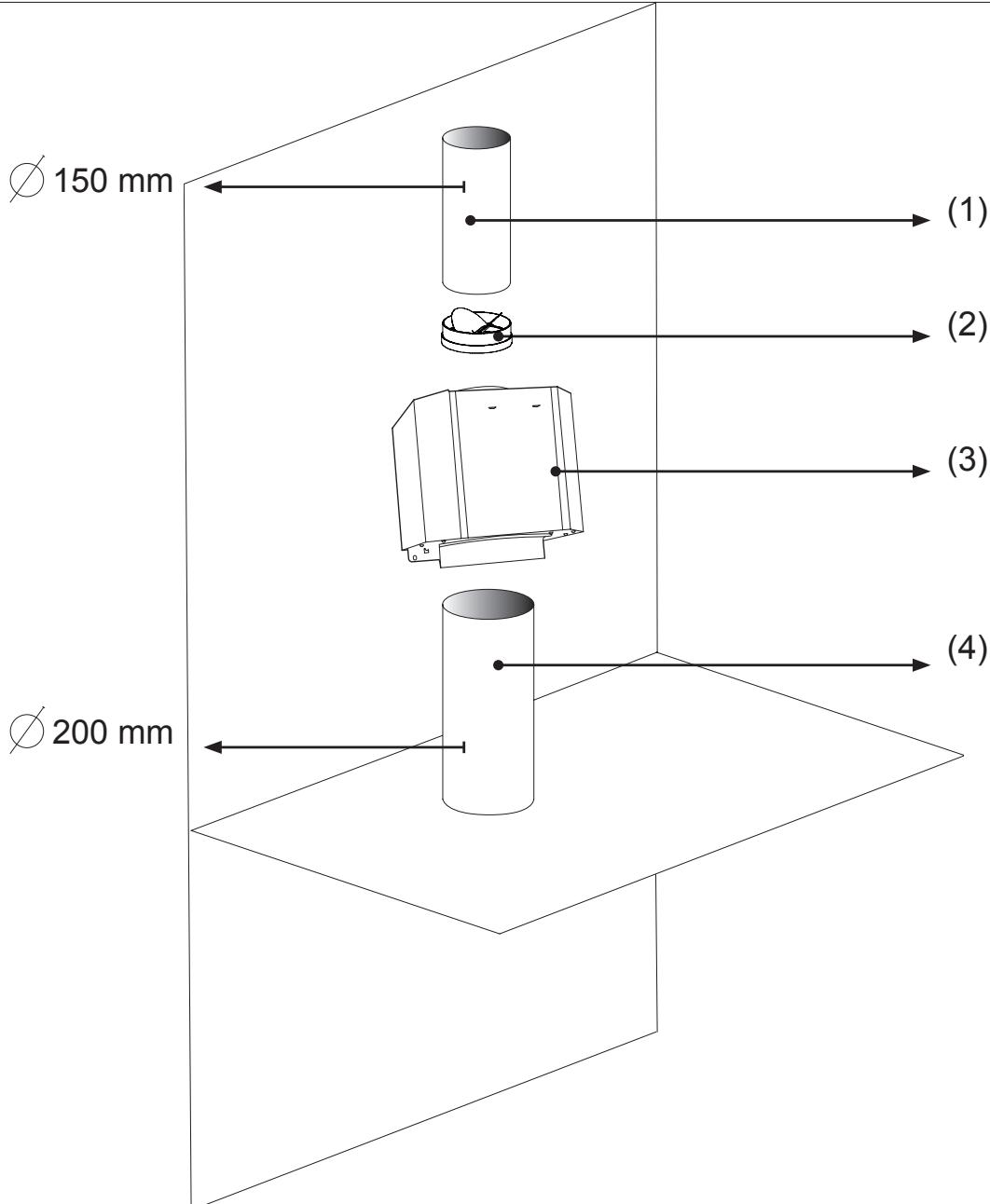

Le montage et le raccordement doivent être réalisés par un installateur qualifié. - Employer les chevilles adaptées au support, se renseigner auprès des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défector du au perçage et chevrolet. Le moteur séparé (3) doit être installé en intérieur (combles, pièces dépendantes). - Respecter le diamètre de sortie de l'appareil. - Ne pas réduire les sections des conduits d'évacuation (1) (4). - Éviter la formation de coudes dans l'installation des conduits d'évacuation, optimiser les longueurs. - Guider les flux d'air La longueur de conduit d'évacuation située entre le moteur séparé et la sortie d'évacuation extérieure doit être inférieure ou égale à la longueur de conduit d'évacuation situé entre la hotte (capteur) et l'entrée du moteur séparé. Pour fixer les tuyaux flexibles et/ou conduits sur les entrées et sorties d'appareils, utilisez des colliers de serrage ou du ruban adhésif au revêtement aluminium. La dépression maximum créée dans la pièce doit être inférieure à 0.04mbar, ce qui évite un retour de gaz de combustion. L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible. Si le moteur séparé et les conduits d'évacuations sont installés dans une pièce particulièrement froide, utilisez une isolation thermique. Il est préférable que la sortie du moteur séparé soit orientée vers le haut formant un axe vertical avec l'entrée du moteur séparé. Il est préférable que le moteur séparé soit installé à une hauteur supérieure à celle de la hotte. - Placez le clapet anti-retour (2) en sortie du moteur séparé et avant le conduit d'évacuation qui mène à la sortie extérieure.

• Calcul de longueur de conduit d'évacuation*:

50 Pa = 1 coude de conduit

50 Pa = 1 coude à 90°

• La longueur de conduit d'évacuation entre la hotte et le moteur séparé détermine la pression moyenne en pascal (Pa) que le moteur séparé doit fournir, et inversement.

exempl:

pour 3 m de tuyau et 2 coudes à de conduit d'évacuation entre la hotte et le moteur séparé nécessite une pression moyenne de 250 Pa

La distance entre la sortie de la hotte (bloc sans moteur) et le premier coude du conduit d'évacuation (si il y a un coude) doit être égale ou supérieure à 5 fois le diamètre de la sortie du bloc sans moteur de la hotte, soit 5 fois 200mm = 1 m (sauf pour les hottes suivantes qui ont une sortie de bloc sans moteur de 150mm de diamètre : Pilot Optima, R-lift, Vizio murale sans conduit)

Raccordement electrique

Le moteur séparé Confort Energy 3 nécessite une mise sous tension de 220-240V

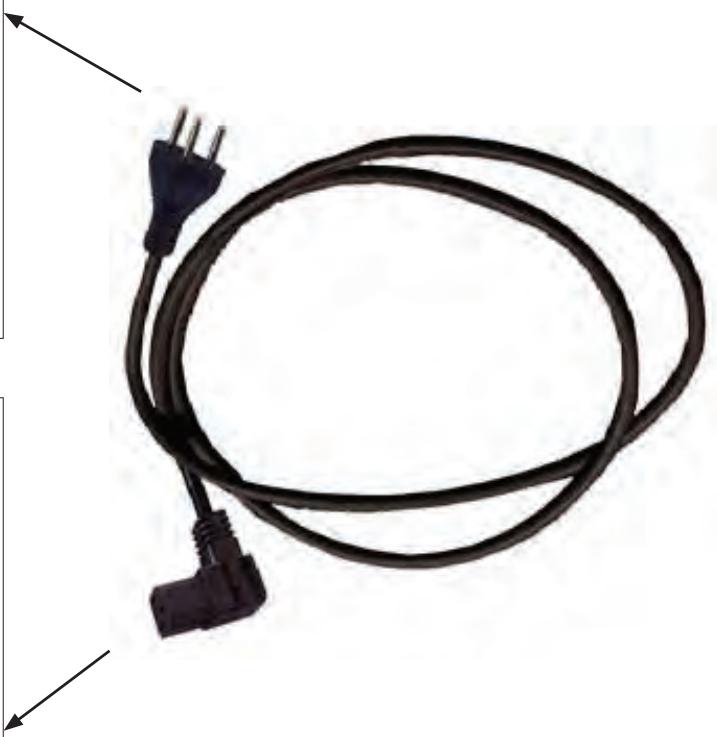

L'alimentation électrique se fait par l'intermédiaire du moteur séparé (le moteur alimente la hotte en énergie électrique par le câble de liaison 9 voies (6) fourni, prévoir une prise de courant à proximité du moteur (environ 1 m).

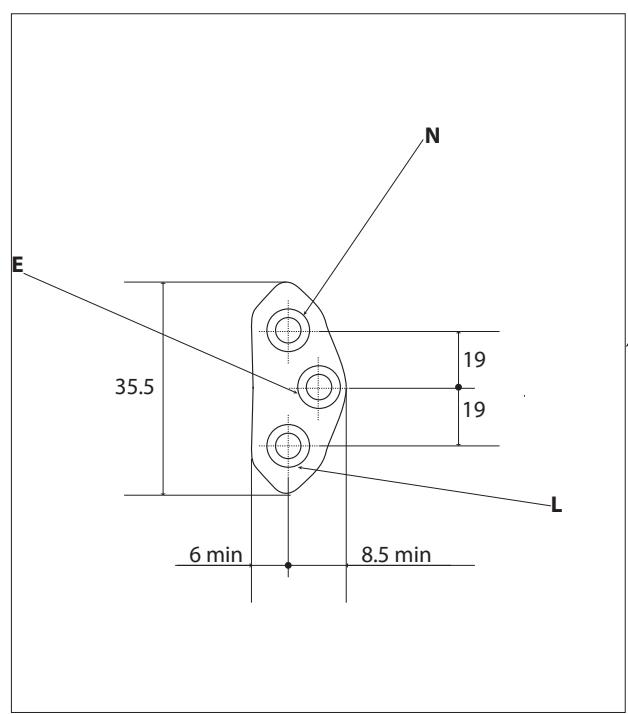

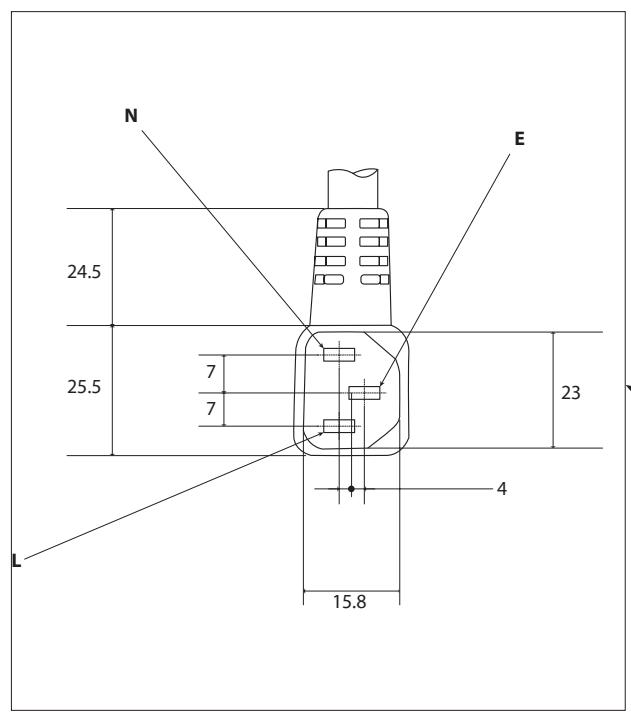

Le moteur est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 ~mm^2 comprenant une fiche normalisée 10/16A avec système de mise à la terre.

Mode de protection : classe I

Tension d'alimentation : 220-240V mono - 50/60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l’intérieur de la hotte. Si la hotte est raccordée directement sur le réseau (sans sa fiche), un interrupteur omnipolaire avec une ouverture de contact de 3mm doit être installé avant la hotte. Le fil de terre (fil jaune et vert) ne doit pas être interrompu par cet interrupteur.

DANS LE CAS OU UN COMPOSANT ELECTRIQUE VIENDRAIT A ETRE ENDOMMAGE, CELUI-CI NE POT ETRE REMPLACE QUE PAR UN ATELIER DE REPARATION RECONNU PAR LE FABRICANT, CAR DES OUTILS SPECIAUX SONT NECESSAIRES.

En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement. - Débrancher complètement l'appareil. - Exiger toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil. Lors de la commande des pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte. - Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. (cette garantie ne couvre pas les consommables comme : l'éclairage, les filtres...)

Avant montage

Visualisez l'étiquette signalétique collée sur le corps de la hotte. Les informations indiquées par cette étiquette sont nécessaires au pôle assistance S. A. V pour une prise en charge d'assistance technique.

Pôle assistance S. A. V

Reporter et conserver ci-dessous les références repérées

Informations a transmettre au POLE assistance service apres VENTE le cas echeant.

1 CODE PRODUIT : (2) CODE FUN : N° DE SERIE :

(3) x1

(2)

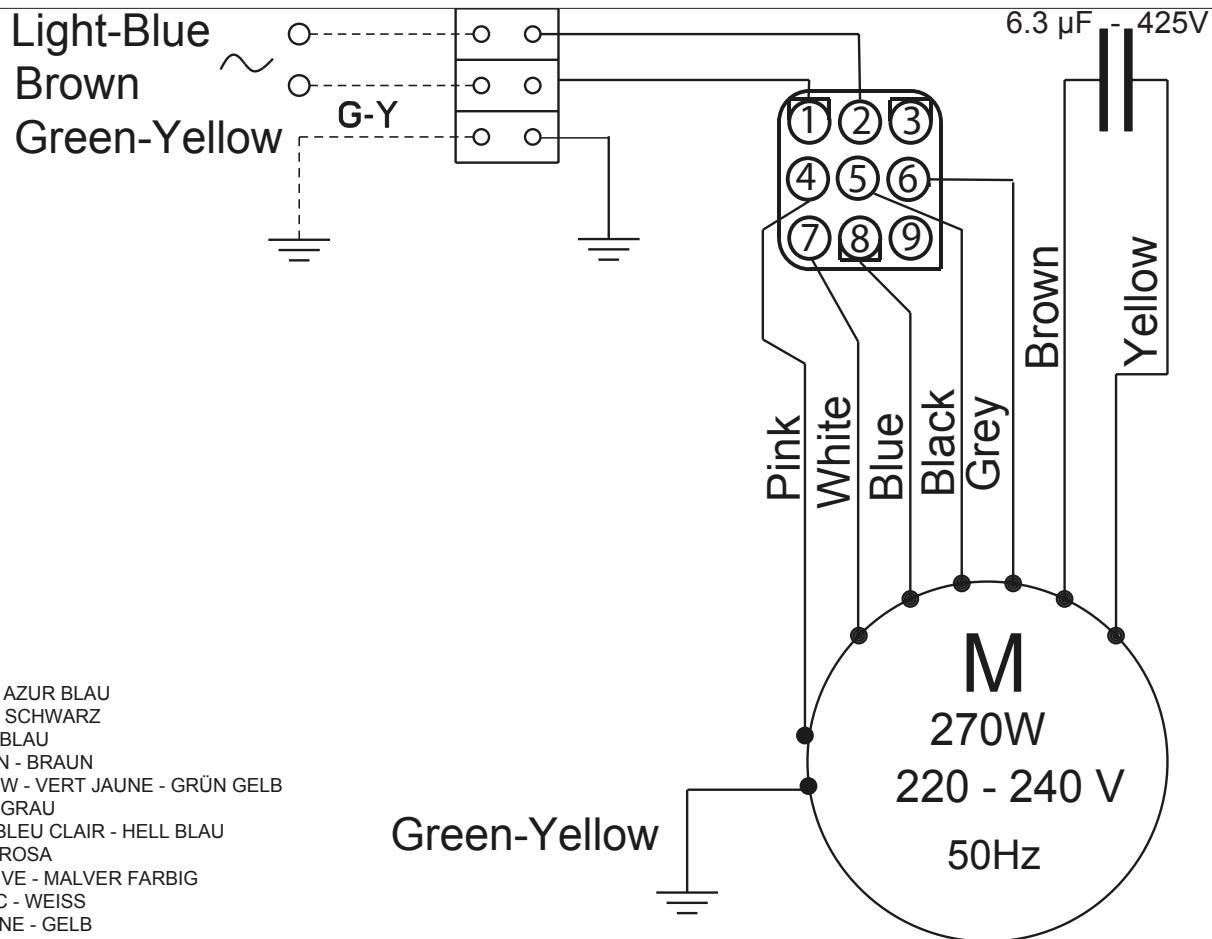

AZUR - AZUR - AZUR BLAU

BLACK - NOIR - SCHWARZ

BLUE-BLEU-BLAU

BROWN - BRUN - BRAUN

GREEN YELLOW - VERT JAUNE - GRUN GELB

GREY - GRIS - GRAU

LIGHT BLUE - BLEU CLAIR - HELLE BLAU

PINK - ROSE - ROSA

PURPLE - MAUVE - MALVER FARBIG

WHITE - BLANC - WEISS

YELLOW-JAUNE-GELB

dessin technique - drawing - zeichnungen - disegni - dibujo - tekeningen

ROBLIN - le spécialiste français de l'aspiration -

FRANKE France S. A. S 25 rue des Rosiers - Sainte-Cécile - BP 60056 - 50800 Villedieu-les-Poëles. France

02.33.91.26.50

[e-mail]

02.33.51.54.79

For outside France

+33 (0)2 33.91.26.57

[e-mail]

+33 (2) 33.51.54.79
