OXYDOCK64 - Tablette tactile ARCHOS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tablette tactile
Marque	ARCHOS
Modèle	OXYDOCK64
Processeur	UN SOC T606 Octa-core (2xA75@1.6 GHz + 6xA55@1.6 GHz)
Carte graphique	Mali-G57 MP1
Mémoire vive	4 Go LPDDR3
Stockage interne	64 Go
Appareil photo avant	5 Mégapixels
Appareil photo arrière	8 Mégapixels
Enregistrement vidéo	720p
Capacité de la batterie	6000 mAh (lithium, non amovible)
Chargeur	5V/2A USB Type-C
Formats vidéo supportés	H.264, MPEG-4, MPG, MP4, 3GP, MKV, AVI, WMV, FLV, RM, MOV
Formats audio supportés	AAC, AAC+, AMR, MP3, MIDI, WAVE, WMA, FLAC, OGG
Formats image supportés	JPEG, BMP, PNG, GIF
Haut-parleurs	Deux haut-parleurs 5W avec bass reflex
Prise audio	Mini-jack 3.5 mm
Microphone	Intégré
Connectivité	Bluetooth 5, Wi-Fi 802.11 b/g/n/ac
Réseau mobile	GSM, UMTS, FDD LTE (bandes B1/B3/B7/B20)
Fonctions supplémentaires	Google Assistant, charge par pogo pins

FOIRE AUX QUESTIONS - OXYDOCK64 ARCHOS

Comment allumer ou éteindre la tablette ?

Pour allumer, appuyez longuement sur le bouton Marche/Arrêt. Pour éteindre, maintenez également le bouton enfoncé puis sélectionnez Éteindre dans le menu. Un appui court permet de mettre en veille ou de lire/pause la musique.

Comment insérer une carte SIM ou une carte micro-SD ?

Localisez le tiroir sur le côté de la tablette. Utilisez l'outil fourni ou un trombone pour ouvrir le tiroir. Insérez la carte SIM ou micro-SD en respectant l'orientation indiquée. Refermez le tiroir délicatement.

Comment charger la tablette ?

Vous pouvez charger la tablette via le port USB Type-C avec un chargeur 5V/2A, ou via les contacts pogo pins en utilisant le socle Sound Dock (chargeur 12V/2A). Connectez le câble ou placez la tablette sur le dock.

Comment connecter un périphérique Bluetooth ?

Activez Bluetooth sur la tablette depuis les paramètres rapides ou le menu Paramètres. Appuyez longuement sur le bouton Bluetooth dédié pour lancer l'appairage. Sélectionnez votre périphérique dans la liste des appareils disponibles.

Comment utiliser Google Assistant ?

Appuyez sur le bouton Google Assistant (icône micro) ou dites "Ok Google". Pour la première utilisation, suivez les instructions à l'écran pour configurer la reconnaissance vocale. Vous pouvez poser des questions ou donner des commandes.

Comment régler le volume ?

Utilisez les boutons Volume + et Volume - situés sur le côté de la tablette. Un appui court ajuste le volume. Un appui long sur Volume + passe à la musique suivante, sur Volume - revient à la précédente.

Comment prendre une capture d'écran ?

Appuyez simultanément sur le bouton Marche/Arrêt et le bouton Volume - pendant une seconde. L'écran clignotera et la capture sera enregistrée dans la galerie.

Comment réinitialiser la tablette aux paramètres d'usine ?

Allez dans Paramètres > Système > Options de réinitialisation > Effacer toutes les données (réinitialisation d'usine). Confirmez votre choix. Cette action supprime toutes les données personnelles.

Comment nettoyer la tablette ?

Éteignez la tablette et débranchez-la. Utilisez un chiffon doux, sec et non pelucheux pour essuyer l'écran et le boîtier. Évitez les liquides et produits chimiques. Nettoyez délicatement les ports avec une brosse douce.

Où trouver les mises à jour logicielles ?

Allez dans Paramètres > Système > Mises à jour système. La tablette recherchera les mises à jour. Suivez les instructions à l'écran pour télécharger et installer. Assurez-vous d'être connecté à Internet et d'avoir suffisamment de batterie.

MODE D'EMPLOI OXYDOCK64 ARCHOS

www.archos.com Support > Service après vente

www. archos. com Support > Télechargements Déclaration de conformité

Ce manuel d'utilisation est la version originale.

Livret de garantie, juridique et de sécurité: www.archos.com/support/warranty.html

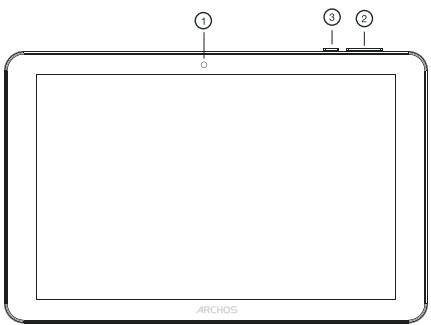

1 Description de l'appareil

1. Caméra avant
2. Marche / Arret
3. Volume +/-

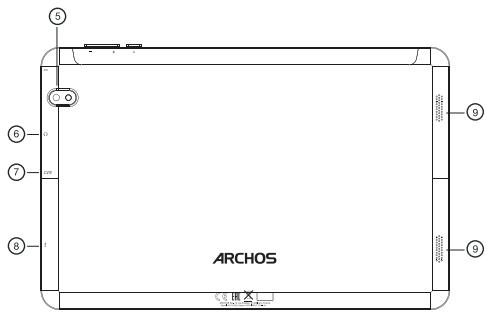

1. Camera
2. Micro SD / SIM
3. Haut parleur
4. Prise jack

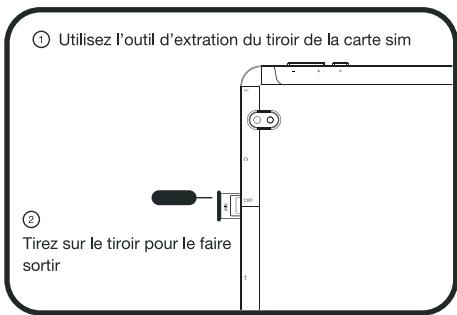

Démarrage

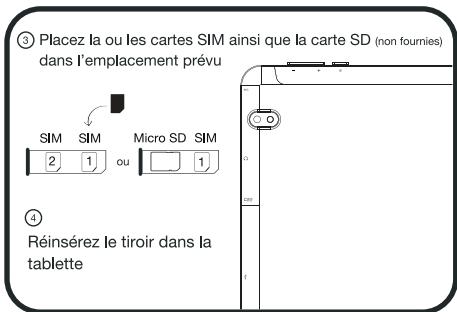

Lorsque vous insérez une carte SIM ou une carte micro-SD, conformez-vous au schéma pour ne pas endommager la carte ou l'emplacement.

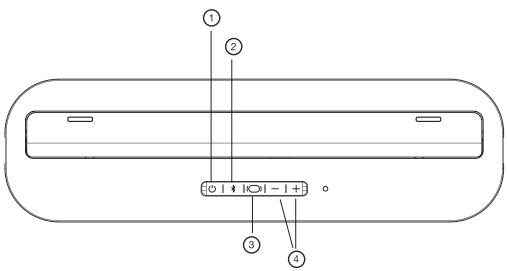

1 Description de l'appareil

1. Marche / Arrêt
2. Google Assistant
3. Bluetooth
4. Volume +/-

1. Haut parleur
2. Audio in
3. Charge

Démarrage

Appui court : Play/Pause ; Appui long : ON/OFF

Bluetooth appui long : Appairage Bluetooth

⑤ Appui court : Volume + Appui long : Musique précédente // Musique suivante

Matériel

Processeur UN SOC T606Octa-core,2XA75@1.6GHz+6XA55@1.6GHz

Carte graphique Mal-G57 MP1

Mémoire vive 4GB, LPDDR3

Stockage interne 64Giga

Appareil photo avant 5MP

Appareil photo arrière 8MP

Enregistrement vidéo 720p

Énergie

Taille et type de Batterie 6000mAh; batterie lithium; not amovable Chargeur 5V/2A USB Type C Fixed plug

Multimédia

Lecture vidéo H.264, MPEG-4, MPG, MP4, 3GP, MKV, AVI, WMV, FLV, RM, MOV Lecture audio AAC, AAC+, AMR, MP3, MIDI, WAVE, WMA, FLAC, OGG Visionneuse d’images JPEG, BMP, PNG, GIF

Capteurs et ports

Haut-parleurs Oui Sortie audio Mini-jack 3.5mm Microphone Oui USB USB Type-C Fixed plug

Fonctions :

• Audio: Deux Haut-Parleurs 5W + bass reflex
• Charge de la tablette par pogo pins

Connexions :

- Bluetooth 5 - Entrée audio Jack 3.5 - Alimentation 12V 2A

Boutons / LED :

- ON/OFF - Appairage Bluetooth - Google Assistant - Volume+ - Volume- - LED

• Sound Dock
• Chargeur jack 12V 2A
• Quick start guide

http://faq.archos.com

Par la présente, ARCHOS (adresse de contact : ARCHOS SA 12 Rue Ampère 91430 Igny France) déclare que la tablette ARCHOS Oxygen 101s est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU. La déclaration de conformité peut être consultée sur le site : https://www.archos.com/products/conformity.html

WWAN
Frequency Band	Maximum Output Power (dBm)
GSM B2/B3/B5/B8	33.02
UMTS B1/B8	24.16
FDD LTE B1/B3/B7/B20	24.34
WLAN
Standard	Frequency	EIRP (dBm)
802.11b/g/n	2412 ~ 2475 MHz	16.89
802.11 ac	5180 ~ 5240 MHz	11.72
Bluetooth
Bluetooth Version	Frequency Range	EIRP (dBm)
EDR	2402 ~ 2480 MHz	-0.13
BLE	2402 ~ 2480 MHz	4.44

Déclaration de conformité

Entreprise: ARCHOS S.A.

Adresse: 12 rue Ampère, 91430 Igny, France

Produit

Description du produit : 101s Oxygen Ultra / Tablette Tikeasy 10d

Modèle/Type: AC101SOXUL, AZA101SOXUL

Marque: ARCHOS / ARDOIZ

Accessoires: Câble USB, Adaptateur AC/DC

Version du logiciel : V04

Note: Afin de corriger les bugs ou améliorer les fonctionnalités de votre appareil, ARCHOS pourra publier des mises à jour de logiciel après le lancement du produit.

Toutes les versions de logiciel lancées par ARCHOS sont vérifiées et conformes aux réglementations de IUE. Tous les paramétres RF (par exemple : plage de fréquence, puissance de sortie) ne sont pas accessibles à l'utilitaire final et ne peuvent donc pas été changés ou modifiées.

ARCHOS SA déclare sous son entière responsabilité que le produit ci-dessus est en conformité avec les exigences essentielles applicables de la directive 2014/53/EU et que toutes les séries d'essais radio essentiels ont été effectuées.

Directive sur les équipements radioélectriques (RED) 2014/53/EU

Exigences d'écoconception relatives à la consommation d'électricité 2009/125/EC

Directive sur l'utilisation de certaines substances dangereuses (RoHS) 2011/65/EU & (EU) 2015/863

La procédure d'évaluation de la conformité mentionnée à l'article 10 et détaillée à l'Annexe II de la directive RED a été suivie et réalisée

Les normes harmonisées et les documents normatifs ci-après sont soumis en vertu desquelles la conformité du produit est déclarée en faisant spécifique référence aux exigences essentielles des directives clésées :

Sécurité

(Article 3.1(a) de la directive RED)

EN 62368-1:2014+A11:2017

EN 62479:2010

EN 50566:2017

EN 62209-2:2010

(Article 3.1(b) de la directive RED)

EN 301 489-1 v2.2.3 (2019-11)

EN 301 489-3 V2.1.1 (2019-03)

EN 301 489-17 V3.2.4 (2020-09)

EN 301 489-19 V2.1.1 (2019-04)

EN 301 489-52 V1.2.1 (2021-11)

EN 55032:2015+A11:2020; EN 55035:2017+A11:2020

EN IEC 61000-3-2:2019+A1:2021

EN 61000-3-3:2013+A2:2021

Radio

(Article 3.2 de la directive RED)

EN 300 328 V2.2.2 (2019-07)

EN 303 413 V1.2.1 (2021-04)

EN 301 511 V12.5.1 (2017-03)

EN 301 908-1 V13.1.1 (2019-11)

EN 301 908-2 V13.1.1 (2020-06)

EN 301 908-13 V13.1.1 (2019-11)

EN 301 893 V2.1.1 (2017-05)

Signe par et nom Archos SA de:

Faitle:

2023.07.03 A:

Shenzhen, China

Nom de l'agent habilité: Jacky Wu

Titre de l'agent :

General Manager

Signature

Déclaration de conformité

Entreprise:

ARCHOS SA

Adresse:

Description du produit:

Sound Dock

Modèle/Type:

AC101SOXSD

Marque:

ARCHOS

Accessoires:

AC/DC Adapter

Version du logiciel*:

N/A

Note: Afin de corriger les bugs ou d'améliorer les fonctionnalités de votre appareil, ARCHOS pourrait publier des mises à jour de logiciels après le lancement du produit.

Toutes les versions de logiciel lancées par ARCHOSV sont vérifiées et conformes aux réglementations de l'UE. Tous les versions ne sont évaluées (en situation, puissance de sorte) ne sont pas accessibles à l'utilitaire final et ne peuvent donc pas été changés ou modifiées.

ARCHOS SA déclare sous une entité responsable que le produit ci-dessus est conforme aux normes de responsabilité applicables de la directive 2014/53/EU et que toutes les séries d’essais radiés émettiennes ont été effectuées.

Directive sur les équipements radioélectriques (RED)

2014/53/EU

Directive sur l'utilisation de certaines substances dangereuses (RoHS)

2011/65/EU & (EU) 2015/863

La procédure d'évaluation de la conformité mentionnée à l'article 10 et détaillée à l'Annexe II de la directive RED a été suivie et réalisée.

Les normes harmonisées et les documents normatifs ci-après sont applicables en vertu desquelles la conformité du produit est déclarée en faisant spécifique référence aux exigences essentielles des directives citées :

Sécurité

EN 62368-1:2014/A11:2017

(Article 3.1(a) de la directive RED)

EN 62479:2010

CEM

Draft EN 301 489-1 v2.2.0 (2017-03)

(Article 3.1(b) de la directive RED)

Draft EN 301 489-17 V3.2.0 (2017-03)

Radio

EN 300 328 V2.1.1 (2016-11)

(Article 3.2 de la directive RED)

Marquage CE valide en

Europe

Signé par et au nom de: Archos SA

Fait le:

2019.07.18

Shenzhen, China

Nom de l'agent habilité:

Jacky Wu

Tire de l'agent:

General Manager

Signature
