Type de produit	Émetteur vidéo sans fil
Marque	CGV
Modèle	BOITV FREE MSC (FREEline MS)
Dimensions transmetteur	322 x 143 x 43 mm
Dimensions récepteur	116 x 143 x 43 mm
Alimentation	12 V DC via bloc secteur fourni, consommation 3 W
Nombre de sources vidéo	Jusqu'à 5 sources (SAT/TNT, DVD, AUX, VCR, TV1)
Type de transmission	Sans fil 2,4 GHz (audio/vidéo) et 433 MHz (télécommande)
Portée	~100 m en champ libre, ~30 m en habitation
Canaux de transmission	4 canaux sélectionnables (CHANNEL)
Code de protection	16 codes ID sélectionnables (CODE ID)
Connectique	5 prises péritel (SAT/TNT IN, DVD IN, AUX IN, VCR IN/OUT, TV1 IN/OUT)
Télécommande	Oui, dédiée avec piles LR03/AAA fournies, portée IR ~5 m
Diffuseurs IR	4 lentilles émettrices sur câble de 5 m
Fonctions principales	Sélection indépendante des sources pour TV1, TV2 et enregistrement (VCR)
Mode veille	Oui, via appui long sur bouton TV1 Source ou télécommande
Compatibilité vidéo	PAL/NTSC/SECAM, RVB pour TV1/VCR, vidéo composite pour TV2
Sécurité	Ne pas ouvrir, éviter humidité et températures élevées, utiliser l'alimentation fournie
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec
Service après-vente	CGV, hotline [phone], email [e-mail]

FOIRE AUX QUESTIONS - BOITV FREE MSC CGV

Pourquoi n'y a-t-il pas d'image sur le téléviseur secondaire ?

Vérifiez que le transmetteur et le récepteur sont allumés (LED bleue allumée). Assurez-vous que le téléviseur secondaire est sur l'entrée AV ou EXT. Vérifiez que les sources vidéo sont allumées et que le canal de transmission (CHANNEL) est le même sur les deux appareils (par défaut canal 1).

Comment améliorer la qualité de l'image ou du son ?

Déplacez le récepteur ou le transmetteur pour obtenir une meilleure réception. Essayez un autre canal de transmission (CHANNEL) pour éviter les interférences. Réduisez la distance entre les appareils (portée optimale < 30 m en habitation).

La télécommande ne fonctionne pas à distance, que faire ?

Vérifiez que les piles sont correctement insérées et non usagées. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur (portée IR ~5 m). Si l'écran TV2 est un plasma ou LCD, orientez le récepteur à l'opposé de l'écran. Modifiez le code ID (CODE ID) pour éviter les interférences avec d'autres appareils 433 MHz.

Comment raccorder un décodeur Canal+ ?

Connectez le décodeur Canal+ sur la prise péritel 'VCR IN/OUT' du transmetteur, ou via un magnétoscope. Pour regarder Canal+ sur TV1, sélectionnez la source 'VCR' sur le transmetteur via le bouton TV1 SOURCE ou la touche VCR de la télécommande dédiée. Pour TV2, sélectionnez la source 'VCR' via le bouton TV2 SOURCE du récepteur.

Comment sélectionner une source vidéo différente pour TV2 ?

Utilisez le bouton TV2 SOURCE sur le récepteur ou la touche correspondante de la télécommande dédiée (groupe TV2). Chaque appui court change de source parmi les 5 disponibles (SAT/TNT, DVD, AUX, VCR, TV1).

Que faire en cas d'interférences avec d'autres appareils (WiFi, micro-ondes) ?

Changez le canal de transmission (CHANNEL) sur le transmetteur et le récepteur (sélectionnez parmi les 4 canaux). Éloignez le système FREEline MS des sources d'interférence (four à micro-ondes, routeur WiFi, etc.).

Comment mettre le système en veille ?

Effectuez un appui long (>4 secondes) sur le bouton TV1 SOURCE du transmetteur ou sur le bouton TV2 SOURCE du récepteur. Vous pouvez également utiliser la touche '©' de la télécommande dédiée face au récepteur pour mettre l'ensemble en veille.

Puis-je utiliser un téléviseur comme source vidéo ?

Il n'est pas conseillé d'utiliser un téléviseur comme source vidéo car vous seriez contraint de regarder le même programme sur les deux téléviseurs. Préférez des sources comme un décodeur, un lecteur DVD ou un magnétoscope.

Quel type de câble péritel dois-je utiliser ?

Utilisez des câbles péritel 21 broches pour les connexions ou le câble fourni (21 broches pour le transmetteur, 6 broches pour le récepteur). Pour une connexion RCA, un adaptateur RCA vers péritel est nécessaire (non fourni).

Où trouver les numéros de service après-vente ?

Contactez CGV au 0892 020 009 (1,34 €/appel, 0,34 €/min) du lundi au vendredi de 8h à 18h, par fax au 0388261394 ou par email à [e-mail]. Adresse : Rue Théodore Monod, ZA la Vogie BP 04, 67541 OSTWALD Cedex.

MODE D'EMPLOI BOITV FREE MSC CGV

A Précautions d'utilisation 4 B Contenu 4

2. Descriptions 5

A Le transmetteur : Appelé 'Transmitter' 5 B Le récepteur : Appelé 'Receiver' 8 C La télécommande 10

3. Branchement et essais 11

A. Raccordement des sources vidéo au transmetteur FREEline MS 11 B. Raccordement du TV2 au récepteur FREEline MS. 14

4. Comment raccorder votre décodeur canal+ 16

1. En cas de problèmes 17
2. Informations générales 19
3. Spécifications techniques 20
4. SAV et fabricant 21
5. Garantie 21

FreeLine MS

Félicitations ! Vous venez d'acquérir un appareil de haute technicité.

FREEline MS est un transmetteur de signaux audio-video-télécommande SANS FIL qui utilise les technologies de pointe dans le domaine de la transmission radio fréquence (2,4 GHz et 433 MHz) et répond aux critères de qualité les plus stricts. Il est constitué d'un émetteur « Transmitter », qui intègre un commutateur à 5 péritel, d'un récepteur « Receiver » et d'une télécommande dédiée.

FreeLine MS vous permet de distribuer jusqu'à 5 sources vidéo*, n'importe où dans votre espace habitable. Cela, même à travers les murs et plafonds. Vous pouvez également télécommander ces mêmes appareils à partir du TV second grâce aux télécommandes de ceux-ci, aussi à travers les murs et plafonds.

De plus, grâce à la télécommande dédiée, vous pourrez sélectionner indépendamment dans le source video* à transmettre vers TV2, celle que vous souhaitez regarder sur TV1 ainsi que celle que vous désirez enregistrer.

• sources vidéo : Décodeur satellite numérique (TPS, Canal satellite, Sky Digital, Stream, Première World, etc...) ou analogique, adaptateur TNT, VCR, ou enregistreur numérique (DVD ou disque dur), lecteur DVD, etc...

ATTENTION: Ce système ne permet pas de visualiser SIMULTANEMENT deux programmes différents de TPS et/ou CANAL SATELLITE sur vos deux téléviseurs.

1. Information importante

Veuillez lire et respecter attentivement les indications mentionnées dans cette notice.

Besoin : Une prise péritel disponible sur chaque source vidéo* ainsi que sur le téléviseur secondaire.

Deux câbles péritel sont fournis. Si vous souhaitez relier un téléviseur utilisant une connexion de type RCA uniquement, il faudra vous munir d'un câble d'adaptation, RCA vers péritel, non fourni.

*Source vidéo : Décodeur satellite numérique (TPS, Canal Satellite, Sky digital, Première, etc....) ou analogique, adaptateur TNT, VCR ou enregistreur numérique (DVD ou à disque dur), lecteur DVD, etc....

• Ne pas utiliser cet appareil dans une ambiance humide ou mouillée.
• Ne pas l'exposer à de trop fortes températures.
• Ne pas l'ouvrir sous peine de perdre la garantie fabricant.
• En cas de problème technique, veuillez contacter notre service hotline (S8. SAV et fabricant).
• Ne pas le couvrir.
• Veuillez connecter les alimentations fournies à la prise secteur 220-240 VAC/50Hz. Veillez à ne pas utiliser une autre alimentation électrique que celle fournie.
• Système pouvant perturber ou être perturbé par des appareils environnants (WIFI, bluetooth, four à micro-ondes... pour la transmission d'image et du son. Alarme sans fil, casques sans fil, station météo sans fil... pour la transmission de la télécommande). Ces interférences peuvent générer un dysfonctionnement de vos équipements. Veuillez vous assurer de leur compatibilité avant de vous en servir.

Le système FREEline MS comprend les éléments suivants :

1 x Transmetteur (« Transmitter ») téléviseur secondaire. - 1 x Récepteur (« Receiver ») 1 x diffuseur infrarouge à 4 - 1 x télécommande dédiée lentilles émettrices - 2 piles LR03 / AAA - 2 blocs secteur 230V/50 - 1 cable péritel standard - Hz⇒12VDC (21 broches câbles) Ce document. 1 cable péritel reliant le récepteur au

2. Descriptions

Il possède cinq prises péritel, trois sont des entrées «SAT/TNT IN, AUX IN, et DVD IN» et deux sont des entrées/sorties : «TV1 IN/OUT, VCR IN/OUT».

Par défaut, à la mise sous tension du système, c'est toujours l'appareil connecté sur la prise « SAT/ TNT IN » qui est sélectionné vers le TV principal (TV1), transmis vers le TV seconde (TV2) et envoyé au magnétoscope pour enregistrement.

Le FREEline MS ne transmet vers votre TV seconde (TV2) que des signaux de type « video composite ». La video composite est normalement présente en même temps que les signaux RVB. Si ce n'est pas le cas, configurez vos appareils en video composite.

Les prises péritel appelées « SAT/TNT IN », « DVD IN », « VCR IN/OUT » ainsi que « TV1 IN/OUT » permettent l'utilisation de signaux vidéo du type RVB. La prise « AUX IN » ne permet que l'utilisation de signaux vidéo de type video composite.

Le Transmetteur est doté d'un système de diffusion des signaux infrarouges à 4 lentilles émettrices, collées en regard des différentes sources à commander.

Ces lentilles émettrices transmettent les ordres de télécommande envoyés par le 'Receiver' FREEline MS aux sources vidéo* que vous souhaitez piloter.

Il dispose également sur sa face avant de deux boutons appelés « TV1 SOURCE » et « VCR SOURCE » relayés par deux rangées de 4 LEDs bleues, indiquant quelle source vidéo est en cours d'utilisation :

• Le bouton « TV1 SOURCE », permet lors d’un appui court, de sélectionner la source vidéo que vous souhaitez regarder sur TV1. Les 4 voyants les plus à droite permettent d’identifier visuellement quelle source est dirigée vers le TV1.

Pour permettre le système en mode «veille» ou «OFF», veuillez effectuer un appui prolongé sur ce bouton «TV1SOURCE» (>4s)

Le bouton « VCR SOURCE » permet quant à lui de sélectionner la source vidéo que vous souhaitez enregistrer sur l'appareil enregistreur connecté sur la prise « VCR IN/OUT ». Les voyants les plus à gauche visualisent la source sélectionnée.

NB : Les deux sélections « TV1 SOURCE » et « VCR SOURCE » sont indépendantes.

Remarque:

La télécommande fournie peut se substituer à l'emploi des boutons en face avant du « Transmitter » ou du « Receiver ».

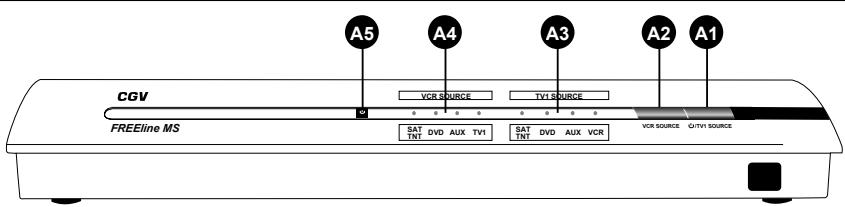

A.1. Bouton « TV1 Source »

Un appui bref permet la sélection de la source vidéo regardée sur « TV1 ». Un appui long (>4s) permet la mise en vue ou le réveil de l’émission des signaux audio/vidéo vers « TV2 ». La centrale de commutation vers TV1 et vers VCR est toujours active.

A.2. Bouton « VCR Source »

Permet la sélection de la source vidéo à enregistrer sur votre appareil enregistré branché sur la prise « VCR IN/OUT ».

A.3. Voyants de contrôle "TV1 Source"

Permet de visualiser quelle source est en cours d'utilisation sur « TV1 »

A.4. Voyants de contrôle "VCR Source"

Permet de visualiser quelle source est en cours d'enregistrement.

A.5. Voyant ON/OFF

Le voyant bleu est allumé quand l'appareil est en marche. Il est éteint en mode veille.

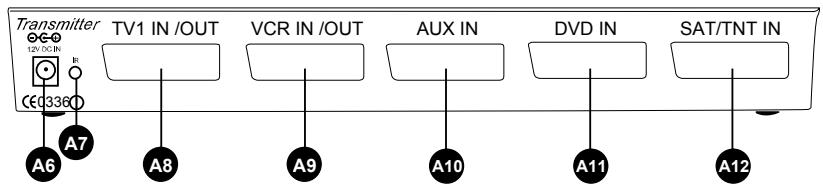

A.6. Prise 12 VDC IN

Le bloc secteur (12V-500 mA) fourni est à connecter sur cette prise.

A.7. IR

Pour le branchement du quadruple diffuseur infrarouge.

A.8. Prise péritel « TV1 IN/OUT »

A.9. Prise péritel « VCR IN/OUT »

Y connecter votre magnétoscope (VCR) ou autre enregistreur numérique du type

DVD-R ou DVD-RW, etc...

A.10. Prise péritel « AUX IN »

Y connecter votre source vidéo auxiliaire (exemple : CDV, récepteur satellite analogique, caméscope, etc...)

A.11. Prise péritel « DVD IN »

A.12. Prise péritel « SAT/TNT IN »

Y connecter votre adaptateur TNT ou votre récepteur satellite numérique (exemple :

TPS ou canal satellite).

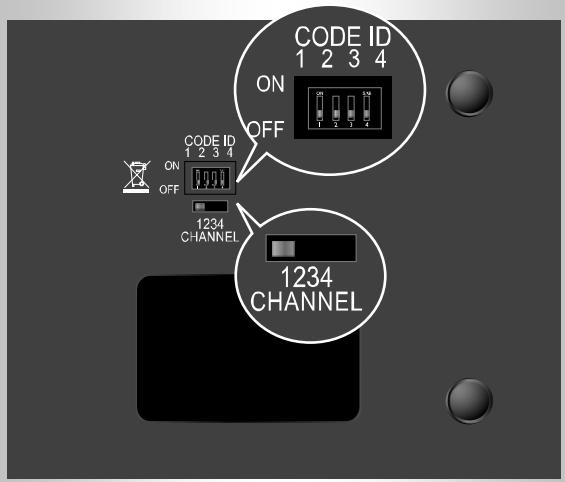

A.13. Interrupteur de changement de canaux (CHANNEL)

Permet de sélectionner le canal de transmission audio et vidéo parmi 4 (2,4GHz).

A.14. Interrupteur de changement du code de protection (CODE ID)

Permet de sélectionner un code de protection parmi pour la sécurisation des

signaux de télécommande (433 MHz).

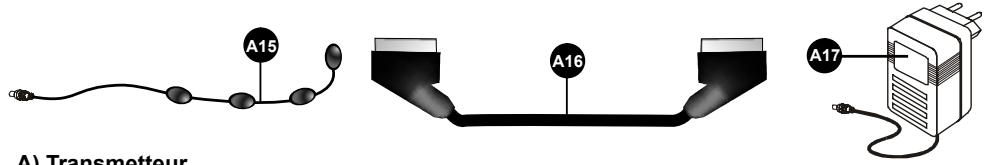

A.15. Câble compotent 4 diffuseurs infrarouges (longueur 5m)

A.16. Câble péritel fourni (21 broches câblées)

A.17. Bloc secteur 230V / 50Hz → 12 VDC

Important :

Pour que le système FREELINE MS fonctionne, il est impératif de programmer sur le transmetteur et sur le récepteur le même numéro de canal de transmission (CHANNEL) et le même code de protection (CODE ID).

Vuede dessous

Table des CODE ID possibles :

Il possède une prise péritel de sortie appelée « TV2 »

Il est doté d'un émetteur radio fréquence sécurisé* (433MHz) qui reçoit les ordres infrarouges disponibles par les télécommandes (vos télécommandes d'origine ou celle du produit) et les transmet par onde radio vers le « transmitter » qui les recopie, via son quadruple diffuseur infrarouge vers les sources vidéo que vous souhaitez piloter et/ou sélectionner.

Il dispose également sur sa face avant d'un bouton appelé « TV2/source ». Il permet lors d'un premier appui court de le mettre en marche, puis lors de chaque nouvel appui court, de sélectionner la source vidéo que vous souhaitez regarder sur TV2.

Permettre le système en mode « veille ou OFF veille », effectuer un appui prolongé sur celui-ci (>4s)

Émission radio fréquence (433MHz) dite 'sécurisée':

Le produit FREEline MS intègre un système de protection (contre les ondes radio parasites). En programmant l'un des 16 codes disponibles « CODE ID », il permet de s'affranchir de tous parasites pouvant générer un changement de source intempestif ou un changement de chaîne du fait de la proximité d'un autre système de transmission d'image (voir Table des CODE ID possible P7).

Important :

Le même « CODE ID » doit être choisi sur le transmetteur et le récepteur, pour un bon fonctionnement.

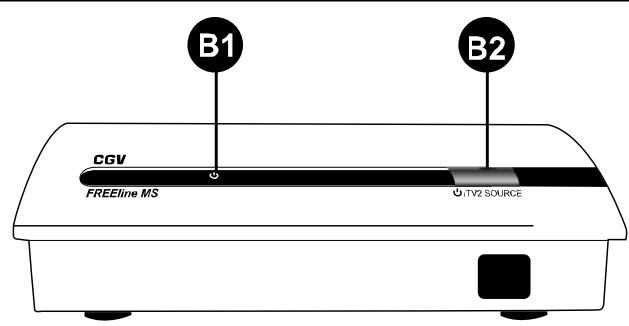

B.1. LED de signalisation du mode on/off (u)

Le voyant bleu est allumé quand l'appareil est en mode ON.

B.2. bouton de sélection de sources vidéo (TV2 source)

Un appui long (>4s) permet de mettre le récepteur et transmetteur en mode VEILLE, un appui bref permet de choisir la source vidéo que vous souhaitez regarder sur le TV2. En passant d'une source à la suivante, parmi 5.

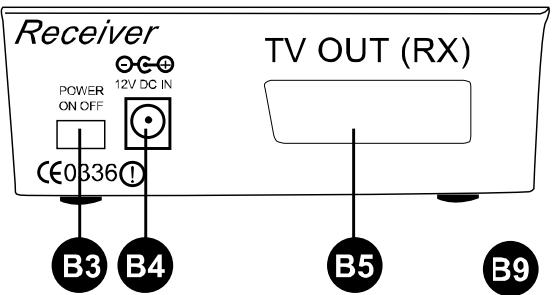

B.3. interrupteur on/off

Permet de mettre le récepteur en mode ON ou OFF.

B.4. 12V DC IN

Connecteur d'alimentation permettant de relier le récepteur au bloc secteur.

B.5. sortie vers téléviseur (TV OUT (RX))

Permet la connexion du récepteur sur votre téléviseur grâce au câble péritel fourni.

B.6. interrupteur de changement de canaux (channel)

Permet de sélectionner le canal de transmission audio et vidéo (2,4GHz).

B.7. interrupteur de changement du code de protection (code ID)

Permet de sélectionner un code de protection parmi pour la sécurisation des

signaux de télécommande (433 MHz).

B.8. bloc secteur

230 V/50 Hz → 12 VDC

B.9. Câble péritel fourni (6 broches câblées). ATTENTION au sens.

Important :

Pour que le système FREEline MS fonctionne, il est impératif de programmer sur le transmetteur et sur le récepteur le même numéro de canal de transmission (CHANNEL) et le même code de protection (CODE ID).

vuede dessous

B3 B4 B) Récepteur

C.1. insertion des piles

Soulevez la trappe à piles et insérez les piles (2 piles fournies 1,5V LR03 ou AAA) en respectant la polarité indiquée.

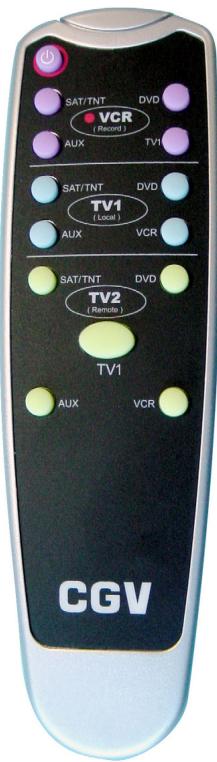

C.2. fonctionnement de la télécommande

1. Groupe de touches « VCR » utilisable avec le transmetteur: Les 4 touches du haut (en Violet) permettent de sélectionner la source vidéo envoyée vers le magnétoscope (pour l'enregistrement). Le transmetteur indique quelle est la source sélectionnée (LEDS bleues).
2. Groupe de touches «TV1» utilisable avec le transmetteur: Les 4 touches du milieu (en Bleu pastel) permettent de sélectionner la source vidéo que vous pouvez regarder sur le téléviseur principal (TV1). Le transmetteur indique quelle est la source sélectionnée (LEDS bleues).
3. électionner la source vidéo que vous pouvez regarder sur le téléviseur secondaire TV2.
4. Si vous étés face au récepteur FREEline MS seul le groupe de touches « TV2 » est utilisé. Vous ne pouvez donc pas modifier la sélection de la source enregistrée (VCR), ni modifier la source sélectionnée sur «TV1 »
5. Lorsque le transmetteur est en veille, vous pouvez toujours sélectionner la source à enregistrer et également la source sélectionnée sur « TV1 ». La centrale de commutation de péritel intégrée continue donc de fonctionner.
6. En appuyant sur la touche « © » de la télécommande face au récepteur, vous pouvez allumer ou éteindre, le transmetteur et le récepteur en même temps.
7. Attention, si vous utilisez la touche « © » (Marche/Arrêt) de la télécommande face au Transmitter, seul ce dernier sera mis en veille. Le récepteur restera en mode actif.

A raccordement des sources vidéo au transmetteur freeline MS

A.1. Réglez le canal de transmission audio&video (2.4 GHz) sur 1, grâce à l'interrupteur « CHANNEL » placé en dessous. A.2. Régler le 'CODE ID', qui permet de sécuriser la transmission des signaux de la télécommande (et dont les interrupteurs sont placés sous le boîtier). Il est positionné par défaut sur le code de protection N°0 « 1=OFF, 2=OFF, 3=OFF, 4=OFF ». Si vous constatez des changements d'images intempestifs (changement de chaîne ou de source vidéo) (ex: un voisin ayant le même 'CODE ID'), vous pouvez alors le modifier en positionnant certains interrupteurs sur « ON » (voir Table des CODE ID possibles P7).

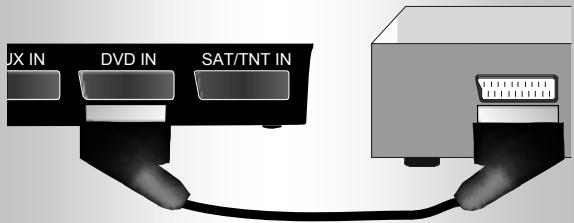

A.3. Branchez vos différentes sources vidéo sur le transmetteur en tenant compte des prises dédiées (exemple: Prise 'SAT/TNT IN' pour y raccorder un adaptateur TNT ou un récepteur satellite TPS/ Canal satellite).

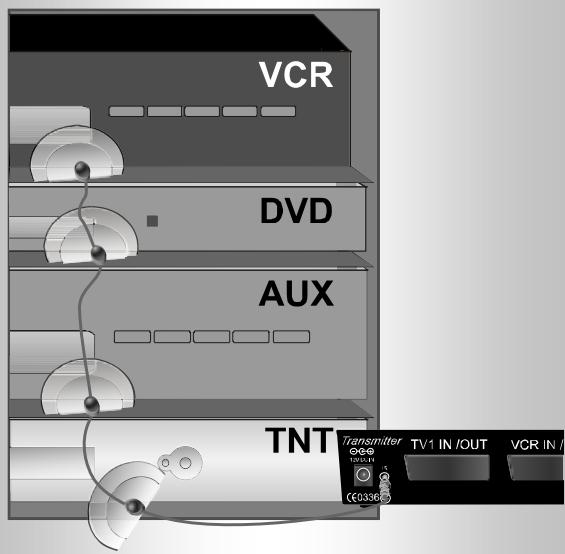

A.4. Collez les 4 diffuseurs infrarouges fournis devant les

A.6. A.7.

A.8.

Fenêtres infrarouges (~5 à 10 cm) des sources vidéo à commander (un diffuseur infrarouge en face de chaque source vidéo). Raccordez la fiche jack à la prise correspondante (IR) au dos du transmetteur.

A.5. Allumez vos différentes sources vidéo (décodeur TPS ou Canal satellite, le VCR, etc...). A.6. Branchez l'alimentation secteur sur (12VDC IN) et à une prise secteur 230V/50 Hz. A.7. Insérez les piles fournies dans la télécommande dédiée en respectant bien la polarité des piles indiquée.

Voir guide d'installation rapide 2 à 8.

A.8. Sélectionnez, grâce à la télécommande dédiée, ou bien en effectuant plusieurs appuis courts sur les boutons « TV1 Source » et/ou « VCR Source », la source vidéo que vous désirez regarder sur TV1 et/ou envoyée vers la prise « VCR IN/OUT » pour enregistrement.

Exemple : Vous souhaitez enregistrer sur votre magnétoscope un programme TPS tout en regardant simultanément le DVD sur le TV1 et transmettre un programme TNT vers le TV2.

Dans ce cas, il vous faudra brancher vos sources vidéo comme suit :

• Décodeur TPS : Reliez la prise « TV » de votre décodeur TPS sur la prise « SAT/TNT IN » du transmetteur FREEline MS.
• Le lecteur DVD : Reliez la prise « TV » de votre lecteur DVD sur la prise « DVD IN » du transmetteur FREEline MS.
• L'adaptateur TNT : Reliez la prise « TV » de votre adaptateur TNT sur la prise « AUX IN » du transmetteur FREEline MS.
• L'enregistreur (magnétoscope ou DVD-R) : Reliez la « prise AUX ou AV » de votre enregistreur sur la prise « VCR IN/OUT » du transmetteur.

Ensuite, il faudra vous assurer qu'en appuyant respectivement, soit sur les boutons situés en face avant du transmetteur, soit sur les touches de la télécommande fournie (en mode VCR et mode TV1) que :

• La LED « SAT/TNT » du groupe « VCR source » soit allumée. Cela signifiera que c'est le signal « SAT/TNT » (TPS dans l'exemple) est bien envoyé vers la prise « VCR IN/OUT » pour enregistrement.
• La LED « DVD » du groupe « TV1 source » soit allumée. Cela signifiera que le signal du DVD est envoyé sur le TV1.

Enfin, un appui répété sur le bouton « TV2 source » situé sur le récepteur ou sur la touche « AUX » (dans le groupe de touches « TV2 ») de la télécommande fournie permettra de sélectionner l'image venant de la prise « AUX IN », à savoir, l'image provenant de l'adapteur TNT, pour être renvoyée vers TV2.

Important :

Veillez à toujours régler le même canal de transmission audio et vidéo sur le transmetteur et le récepteur (CHANNEL). Les appareils sont pré-réglés en usine sur le canal 1.

Veillez également à tous jours régler le même code de protection (CODE ID) sur le transmetteur et récepteur. Les appareils sont pré-réglés en usine avec le code protection N°0 (1=OFF, 2=OFF, 3=OFF, 4=OFF).

B.1./B.2. Interrupteur CHANNEL

B.3.

B.5/. B.6.

B.1. Réglez le canal de transmission sur 1, grâce à l'interrupteur « CHANNEL » placé sous celui-ci. B.2. Régler le 'CODE ID', qui permet de sécuriser la transmission des signaux de la télécommande (et dont les interrupteurs sont placés sous le boîtier). Il est positionné par défaut sur le code de protection N°0 « 1=OFF, 2=OFF, 3=OFF, 4=OFF ». Si vous constatez des changements d'images intempestifs (changement de chaîne ou de source vidéo) (ex: un voisin ayant le même 'CODE ID'), vous pouvez alors le modifier en positionnant certains interrupteurs sur « ON » (voir Table des CODE ID possibles P7). B.3. Utilisez le cordon péritel fourni pour relier le récepteur (prise marquée TV OUT (RX)) à votre téléviseur secondaire (prise marquée AV ou AUX). Attention au sens du câble. B.4. Allumez votre téléviseur. B.5. Branchez le bloc d'alimentation secteur sur (12VDC IN) et à une prise secteur fournie 230V/50 Hz. B.6. Allumez le récepteur grâce à l'interrupteur (ON/OFF) placé au dos de celui-ci (la LED bleue en face avant doit s'allumer). B.7. Vérifiez que votre téléviseur

B.8.

B.9.

(TV2) a bien commuté sur la chaîne/programme « AV » et que vous obtenez bien le programme désiré sur votre écran.

B.8. Vérifiez que le système de renvoi de télécommande fonctionne correctement. Pointez la télécommande de la source vidéo que vous regardez vers le récepteur et modifiez le programme s'il s'agit d'un décodeur numérique (ex : TPS ou Canal Satellite). B.9. Vérifiez que vous pouvez sélectionner les différentes sources vidéo, soit en utilisant la télécommande dédiée, soit en appuyant sur le bouton « TV2 source » placé sur la face avant du récepteur.

Changement du canal de transmission

Par défaut, les appareils sont réglés sur le canal 1.

Si ce canal avait être perturbé, vous pourrez, grâce à l'interrupteur

CHANNEL, modifier celui-ci.

Important :

Veillez à toujours régler le même canal de transmission audio et vidéo sur le transmetteur et le récepteur du système FREEline MS.

De la même manière, veillez à toujours régler le même code de protection 'CODE ID' sur le transmetteur et le récepteur FREEline MS.

4. Comment raccorder votre décodeur canal+

Vous pouvez connecter directement votre décodeur Canal+ system sur la prise péritel 'VCR IN/OUT' du transmetteur FREEline MS ou alors connecter votre décodeur Canal+ system sur la péritel « AV/DEC » de votre magnétoscope.

Ce dernier sera lui-même connecté sur la prise « VCR IN/OUT » du transmetteur FREEline MS.

Pour visionner Canal+ décodé sur votre téléviseur principal TV1 :

• Sur le « transmitter », Sélectionnéz la source TV1 avec le bouton VCR SOURCE' (ou appuyez sur la touche TV1 dans le groupe de touches ©VCR de la télécommande fournie).
• Sur le « transmitter », sélectionnez la source ‘VCR' avec le bouton ‘TV1 SOURCE' (ou appuyez sur la touche VCR dans le groupe de touches (TV1) de la télécommande fournie).

Pour visionner Canal+ décodé sur votre télévisueur secondaire TV2 :

• Sur le « transmitter », sélectionnez la source TV1' avec le bouton 'VCR SOURCE' (ou appuyez sur la touche TV1 dans le groupe de touches (VCR) de la télécommande fournie en direction du « transmitter »). Sur le « receiver », sélectionnez la source « VCR » avec le bouton « TV2 SOURCE » situé en face avant (ou appuyez sur la touche VCR dans le groupe de touches « TV2 » de la télécommande fournie en direction du récepteur).

5. En cas de problèmes

Si vous rencontrez des problèmes de fonctionnement, veuillez vous référer au tableau ci-dessous :

Problèmes	Solutions
Pas d'image sur le téléviseur secondaire	Assurez vous que le transmetteur et le récepteur sont en marche (voir si les voyants de mode ON sont allumés). Sélectionnez la chaîne 'AV' ou 'EXT' sur votre téléviseur secondaire.Assurez vous que les sources video à transmettre soient également allumées (ex : DVD, VCR, etc....).Vérifiez si le canal de transmission (CHANNEL) régle sur le transmetteur et le récepteur sont les mêmes (canal 1 par défaut).Si vous utilisez un VCR en tant que source video transmise, veuillez vous assurer de ne pas avoir utilisé la mauvaise prise péritel de celui-ci.(AV.1 ou AV.2, voir la notice de votre VCR).
Mauvaise qualité de son ou d'image sur le téléviseur secondaire	Déplacez votre récepteur jusqu'à obtenir une amélioration de la qualité des signaux reçus.Faire la même opération avec le transmetteur-utilissez un autre canal de transmission (ex: le canal 2).Réduisez la distance entre le transmetteur et le récepteur (< 30 m).
Le programme hertzien que vous regardiez via le tuner du VCR, disparaît après quelques minutes	Désactivez le mode AUTO stand-by de votre VCR.(mise en veille automatique sur certains modèles de VCR).
Mauvaise image sur le téléviseur secondaire	Sélectionnez la chaîne 'AV' ou 'EXT' sur votre téléviseur secondaire.Assurez vous que l'appareil video à transmettre soit allumé (ex :DVD, VCR, etc....).Peut être, étes vous perturbé par un voisin utilisant un système sans fil similaire. Si tel est le cas, changez le canal de transmission de votre système FREEline MS (ex : canal 3)Vérifiez si le canal de transmission régle sur le transmetteur et le récepteur sont bien les mêmes.
Pas de renvoi de télécommande depuis le téléviseur secondaire.	Assurez vous que les piles de la télécommande ont bien été insérées dans le logement en tenant compte de leur polarité.Assurez vous que les piles ne soient pas usagées sinon mettez des piles neuves.Assurez vous qu'il n'y ait pas d'obstacle entre le récepteur et la télécommande.Assurez vous que la distance max. ~5m entre la télécommande et le récepteur FREEline MS est bien respectée.Assurez vous qu'aucun autre apparéil de type casque sans fil, station météo, etc...., travaillant sur la même fréquence (433MHz), ne perturbe pas le bon fonctionnement de celui-ci. Si votre téléviseur secondaire est un écran plasma ou LCD, veuillesz orienter votre récepteur en direction opposée à l'écran. En effet, les écrans plasma ou LCD peuvent perturber le fonctionnement du retour de télécommande.Modifiez le code de protection avec les interrupteurs 'CODE ID'. Réglez le même code de protection sur le transmetteur et le récepteur.Installez les diffuseurs infrarouges correctement.PositionNZel diffuseur infrarouge en vue directe à ~ 5 à 10cm de l'appareil video à commander.
Perturbation sonore audible en cas d'utilisation du renvoi de télécommande.	Déplacez le récepteur jusqu'à disparition du bruit.Faire la même opération pour le transmetteur.
Transmission de signal du type S-Video vers le téléviseur secondaire donne une image en Noir & Blanc.	Séléctionnez dans le menu de configuration de l' apparéil video à transmettre ex : VCR, DVD, décodeur satellite, etc., un signal de sortie du type VIDEO COMPOSITE.Note: Le transmetteur FREEline MS reconnaît uniquement les signaux du type video composite, à transmettre sur TV2.
Perturbations Audio&video.	Déplacez le récepteur ou le transmetteur jusqu'à disparition des perturbations.Modifiez le canal de transmission sur le transmetteur et le récepteur (ex: canal 2).

6. Informations générales

1. La qualité de l'image ou du son peut être influencée par l'utilisation d'un four à micro-ondes. D'autres systèmes sans fil (Bluetooth, réseaux locaux LAN sans fil, WIFI, etc.) peuvent aussi dégrader la qualité de l'image et du son.
2. Ce système sans fil ne se limite pas à une seule pièce ou maison! En effet, toute personne se trouvant à proximité de votre domicile (jusqu'à ~ 30m) détenant un système similaire peut voir les programmes transmis par leur FREEline MS.
3. Il n'est pas conseillé d'utiliser un téléviseur comme source vidéo car vous serez contraint de regarder le même programme sur les 2 téléviseurs.
4. Certains magnétoscopes intégrés et/ou certains combinés téléviseur-magnétoscopes ne peuvent pas être utilisés avec l'émetteur FREEline MS (ça dépend de la marque et du type) car ils ne disposent pas de "sortie" péritel ajustée.
5. Sécurité des ondes radio : Quand il est allumé, votre FREEline MS transmet et reçoit des ondes radio. Il respecte dans ce cadre les normes qui s'y appliquent.

7. Spécifications techniques

Généralités	Standards videoiAlimentationConsommation	PAL/NTSC/SECAM12V----3W (pour le système complet)
Transmetteur	Entrées Audio&video :Sortie Audio&video :Dimensions:	SAT/ TNT IN : Péritel (RVBIN)DVD IN : Péritel (RVB IN)VCR IN/ OUT : Péritel (RVB IN)AUX IN : Péritel (video composite)‘TV1 IN/OUT' : Péritel (RVB OUT)322 (L) x 143(I) x 43(H) mm
Récepteur	Sortie Audio&video :Portée :Dimensions:	TV OUT (RX): Péritel (videocomposite)~100 mètres en champ libre~30 mètres en habitation*116(L) x 143(I) x 43(H) mm
TransmissionAudio/ Vidéo	Fréquence:Nombre de canaux:Canal 1 :Canal 2 :Canal 3 :Canal 4 :Type de modulation:Puissance d'émission:Antennes:	2.4GHz42434 MHz2453 MHz2473 MHz2411 MHzFM<10mWIntégrées
Renvoi dé télécommandesécurisé	Fréquence :Nombre de code deprotection:Type de modulation:Puisance d'émission:Réception IR :Fréquence IR :Diffuseur IR :	433.92MHz16AM<10mW~ 5 mètres32kHz ~ 56kHzOUI, avec 4 diffuseurs (L=5m)

* En fonction de la nature et de l'épaisseur des murs.

8. SAV et fabricant

CGV - Compagnie Générale de Vidéotechnique

Rue Théodore Monod

ZA la Vogie BP 04

67541 OSTWALD Cedex

Service Hotline: [phone] (1,34€/appel facturé 0,34€/minute)

Lundi au Vendredi: 8h00 à 18h00.

Fax: [phone]

Email: [e-mail]

Internet: www.cgv.fr

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller.

9. Garantie

La garantie offerte par la société CGV sur les transmetteurs audio - video sans fil se conforme aux dispositions légales à la date de l'achat.

GARANTIE 2 ANS PIECES ET MAIN D'OEUVRE.
