Type de produit	Plaque de cuisson gaz encastrable
Marque	CANDY
Modèle	PM741-1SVXG
Nombre de brûleurs	4 brûleurs (avant droit, avant gauche, arrière droit, arrière gauche)
Alimentation	Gaz de ville ou bouteille (selon réglage) + allumage électronique sur secteur (230 V)
Dimensions de coupe (encastrement)	À respecter selon schéma (voir notice) ; largeur et profondeur non spécifiées
Épaisseur plan de travail	25 à 45 mm
Distance minimale entre parois	15 cm sur les côtés, 5,5 cm à l'arrière
Distance minimale au-dessus (hotte ou meuble)	70 cm
Types de brûleurs	Brûleurs rapides, semi-rapides et auxiliaire (diamètres de récipient recommandés : 10-28 cm)
Allumage	Électronique (par touche) et automatique sur certains modèles
Sécurité	Thermocouple (dispositif de sécurité coupant le gaz en cas d'extinction de flamme)
Matériau de la table	Acier émaillé ou inox (non précisé, mais standard)
Grille de cuisson	Grilles en acier chromé ou émaillé (selon modèle)
Accessoires fournis	Pattes de fixation, étiquette de conversion gaz
Entretien	Nettoyer avec un chiffon humide et un détergent doux ; ne pas utiliser de produits abrasifs
Consommation énergétique	Non spécifiée (brûleurs gaz)
Poids	Environ 10-15 kg (estimation)
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - PM741-1SVXG CANDY

Quelle est la différence entre l'allumage électronique et l'allumage automatique ?

L'allumage électronique nécessite d'appuyer sur un bouton séparé pour produire des étincelles. L'allumage automatique produit des étincelles dès que vous tournez le bouton du brûleur.

Comment convertir la plaque pour utiliser du gaz butane ou propane ?

Il faut changer les injecteurs des brûleurs et ajuster le débit d'air primaire. La notice contient les instructions et l'étiquette de conversion appropriée.

Que faire si la flamme du brûleur s'éteint accidentellement ?

Fermez le bouton de commande et attendez au moins 1 minute avant de rallumer. Cela permet au gaz résiduel de se dissiper.

Comment nettoyer les brûleurs et les grilles ?

Retirez les grilles et les chapeaux de brûleurs. Lavez-les à l'eau chaude savonneuse avec une éponge non abrasive. Séchez soigneusement avant de les remettre.

Pourquoi les boutons deviennent-ils durs à tourner ?

Cela peut être dû à un manque de lubrification. Faites appel à un professionnel pour lubrifier les axes des boutons.

Quels diamètres de casseroles sont adaptés ?

Utilisez des casseroles à fond plat dont le diamètre est compris entre les valeurs indiquées dans la notice (par exemple 12-18 cm pour le brûleur avant droit). Le récipient ne doit pas dépasser de la plaque.

La plaque doit-elle être installée par un professionnel ?

Oui, l'installation doit être réalisée par un installateur qualifié conformément aux normes en vigueur. Le constructeur décline toute responsabilité en cas d'erreur d'installation.

Comment vérifier que le brûleur est bien assemblé ?

Assurez-vous que le chapeau du brûleur est correctement positionné sur la base. Un mauvais placement peut entraîner une combustion incomplète.

Que faire si l'allumage ne fonctionne pas ?

Vérifiez que la plaque est branchée sur secteur. Si l'étincelle ne se produit pas, nettoyez les électrodes et les brûleurs. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser la plaque sans hotte aspirante ?

Oui, mais une ventilation adéquate de la pièce est nécessaire. En l'absence de hotte, installez un ventilateur extérieur avec un débit d'air suffisant (3 à 5 fois le volume de la pièce par heure).

MODE D'EMPLOI PM741-1SVXG CANDY

L'installation est à la charge de l'acheteur. Le constructeur est exempté de ce service. Toute intervention demandée au constructeur à la suite d'une erreur d'installation n'est

pas comprise dans la garantie.

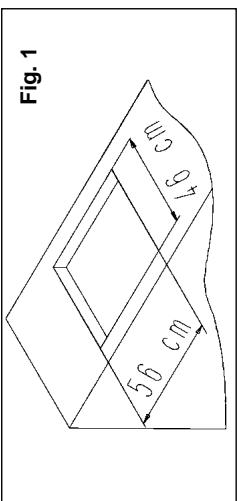

Les tables de cuisson et d'encastrement sont prévues pour l'installation en tops réalisés avec n'importe quel matériau, à condition qu'il puisse résister à une température de 100°C et qu'il ait une épaisseur variant de 25 à 45 mm. Les dimensions du fouf pour

100 C et qu il ane epaisseur varant de 25 a 45 mm. Les dim encepatement doivent respecter les dimensions indiques Fig. 1.

Si le plan de cuisson est installé entre les parois d'un meuble, la distance entre celles-ci et les bords de l'appareil sera d'au moins 15 cm ; il en est de même pour la distance.

ci et les bords de l'appareil sera du au moins, ce qui le séparera de la paroi postérieure

5,5 cm. (fig. 2).

La distance entre la table de cuisson et tout

autre élément ou appareil électroménager (

(par exemple une hotte aspirante)

pasetre inférieurea70cm (fig.2). Si se la table de cuisson est present un

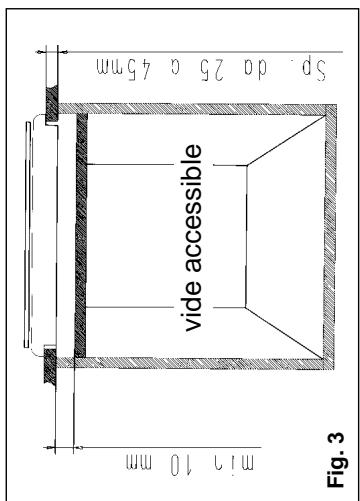

SI sous la table de cuisson est présent un vide (accessible) ; il est nécessaire d'insérer.

Vide (accessible). Il est nécessaire d'insérer une cloison isolante de séparation entre le

du chaison isolante de separation entre les dessous de caisson et au dessus du vide

(fiq. 3).

Importa

sur le dessin ci-dessous.

de pattes de fixation qui sont livrées comme

accessoires. Dans la partie inférieure de la caissette se trouvent déjà des orifices dans lesquels les pattes de fixation seront vissés.

FIG. 4

L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans la pièce dans laquelle il est installé. S'assurer d'une bonne aération dans la pièce en maintenant ouverts les accès de ventilation ou bien en installant une hotte d'aspiration avec un conduit d'évacuation (fig. 3).

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou d'une aération plus efficace en augmentant la puissance d'aspiration mécanique si elle existe dans le cas où l'appareil est dépourvu d'un thermocouple (dispositif de sécurité) ; la prise de ventilation (fig. 2) devra être de 200 cm² minimum.

Dans le cas où il serait impossible d’installer une hotte, il faut utiliser un électro-ventilateur appliqué à la paroi extérieure ou à la fenêtre de la pièce. Ce ventilateur doit avoir une puissance suffisante pour garantir le renouvellement de l'air, soit 3 à 5 fois le volume de la pièce par heure. L'installateur doit se tenir aux normes en vigueur.

Raccordement (PARTIE électrique)

Contrôler les données reportées sur la plaquette de l'appareil, située sur la partie inférieure à l'extérieur du caisson, puis vérifier la tension nominale du réseau et de la puissance qui doit être appropriée à son fonctionnement.

Avant d'effectuer le raccordement, vérifier l'efficacité de l'installation de mise à la terre. La mise à la terre de l'appareil est obligatoire suivant la loi. Le constructeur décline toute responsabilité en cas de dommages aux personnes ou aux choses, provoqués par la non-observation de cette norme.

Sur les modèles dépourvus de fiche, monter, sur le câble, une fiche standardisée à même de supporter la charge indiquée sur la plaquette. Le conducteur de terre du câble est coloré en jaune et en vert. Dans tous les cas, la prise de courant doit être accessible.

Pour réaliser une connexion fixe au réseau, interposer entre l'appareil et le réseau un dispositif omnipolaire de coupure, en respectant une distance des contacts d'au moins 3 mm.

Pour allumer les brûleurs du plan de cuisson, approcher une flamme sur le brûleur puis appuyer et tourner le bouton correspondant vers la gauche jusqu'à la position maximum. Si les brûleurs ne sont pas utilisés pendant plusieurs jours, attendre quelques secondes avant d'allumer le gaz pour permettre de purger l'air des tuyaux.

Pour les modèles équipés d'allumage électronique, procéder comme suit:

appuyer et tourner jusqu'à la petite étoile

actionner l'allumage en appuyant sur la touche correspondante. Pour les tables de cuisson équipées d'un allumage automatique, il suffit d'appuyer et de tourner la manette jusqu'à la petite étoile .

Le système d'allumage produit des étincelles tant que la manette sera enfoncée. Si le flamme ne s'obtient des dans les 5 secondes, ramper la manette à la pe

Pour les modèles équipés d'un système à sécurité (qui interrompt l'arrivée du gaz en cas d'extinction accidentelle de la flamme), l'allumage des brûleurs s'effectue comme

des exceptions accidentelles de la mânîmoïe, l'allumage des brûleurs se fait comme décrit ci-dessus, en faisant attention à maintenir appuyée a fond la manette pendant environ 5-6 secondes après l'allumage de la flamme.

Les quelques secondes permettent au dispositif de sécurité de s'amorcer et la flamme restera permanente.

ATTENTION: Vérifiez que les brûleurs et chapeaux de brûleurs sont installés correctement. Leur bon positionnement assure une combustion parfaite.

Pour une meilleure utilisation des brûleurs, il est recommandé d'utiliser des casseroles à fond plat dont le diamètre du fond est approprié à la plaque (voir figure page 13-14).

Type de Plaque	Type de Brûleur	Ø récipient (cm)
A;B;C;D;E;H;I.	Brûleur Avant Droit	12÷18
A;B;C;D;E;H;I.	Brûleur Avant Gauche	10÷18
A;B;D;EH.I.	Brûleur Arrière Droit	18÷24
A;B;C;D;	Brûleur Arrière Gauche	24÷26
E;H;I.	Brûleur Arrière Gauche	18÷24
E	Brûleur Central	24÷28
H	Plaque Vitro Centrale CX	le récipient ne doit pas dépasser de la plaque vitrocéramique

Après avoir effectué le réglage du gaz, substituer sur la plaque de votre appareil l'ancienne étiquette par la nouvelle correspondant au gaz installé.

Utilisation de la TABLE de cuisson

Cet appareil ne doit servir qu'à l'utilisation prévue, c'est-à-dire pour la cuisson et l'utilisation ménagère. Tout autre usage est abusif donc dangereux. Le constructeur n'est pas responsable des dommages provoqués par un mauvais usage, par une utilisation abusive, erronée ou déraisonnable.

Remarque: Dans le cas d'une extinction accidentelle de la flamme du brûleur, fer-

Mer la manette de commande et renouveler l'allumage seulement après 1 minute. Avant de fermer le couvercle, pour protéger le cristal trempé contre les chocs thermiques, attendre que les plaques électriques ou les brûleurs soient refroidis.

Si après quelques temps, les manettes deviennent difficiles à tourner, il sera nécessaire de les lubrifier. Une telle opération doit être effectuée par un Professionnel. Certains modèles sont équipés d'une petite plaque spéciale 'grillade'. Cet accessoire ne doit être utilisé que sur le petit brûleur.
