Intitulé	Description
Type de produit	Hotte de cuisine
Caractéristiques techniques principales	Extraction ou recyclage d'air, moteur puissant, éclairage LED intégré
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Largeur : 90 cm, Profondeur : 50 cm, Hauteur : 15 cm
Poids	Environ 15 kg
Compatibilités	Compatible avec les cuisines modernes et traditionnelles, installation murale
Type de batterie	Non applicable
Tension	220-240 V
Puissance	300 W
Fonctions principales	Filtration des odeurs, éclairage de la zone de cuisson, réduction de l'humidité
Entretien et nettoyage	Filtres lavables en machine, surface en inox facile à nettoyer
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation disponible
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - OSMOSE 900 IX S/ MOT ROBLIN

Comment installer le ROBLIN OSMOSE 900 IX S/ MOT ?

Assurez-vous de suivre le manuel d'installation fourni. Placez l'appareil sur une surface plane, branchez-le à une prise électrique appropriée et connectez les tuyaux d'eau selon les instructions.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Testez avec un autre appareil. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le ROBLIN OSMOSE 900 IX S/ MOT ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et un produit nettoyant non abrasif. Évitez de mouiller les composants électriques.

Quel est le niveau de pression d'eau requis pour faire fonctionner l'appareil ?

Le ROBLIN OSMOSE 900 IX S/ MOT nécessite une pression d'eau entre 1 et 5 bars pour fonctionner efficacement.

Comment remplacer le filtre de l'appareil ?

Référez-vous au manuel d'utilisation pour les étapes précises. En général, il faut dévisser le couvercle du filtre, retirer l'ancien filtre et insérer le nouveau avant de revisser le couvercle.

Que faire si l'eau produite a un goût ou une odeur désagréable ?

Vérifiez si le filtre est encrassé ou s'il nécessite un remplacement. Si le problème persiste après le changement de filtre, contactez un professionnel.

L'appareil fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème mécanique. Éteignez l'appareil et vérifiez s'il y a des obstructions. Si le bruit continue, contactez le service après-vente.

Est-il normal que l'appareil produise de l'eau résiduelle ?

Oui, il est normal qu'une petite quantité d'eau résiduelle s'accumule. Assurez-vous que le réservoir est correctement positionné et qu'il n'est pas bouché.

Comment savoir quand il est temps de remplacer le filtre ?

Vous devriez remplacer le filtre tous les 6 à 12 mois, selon la fréquence d'utilisation et la qualité de l'eau. Certains modèles disposent d'un indicateur de changement de filtre.

MODE D'EMPLOI OSMOSE 900 IX S/ MOT ROBLIN

Nous vous remercions de la confiance que vous nous avez accordée en Choosing un appareil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'instruire, l'utiliser et l'entretenir dans les valeurs conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

1 Raccordement électrique.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre. Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz. Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.
• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 Conseils d'installation.

• Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V. M. C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité pour véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.
• La dépression maximum créée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion. L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE de l'appareil

Montage et raccordement doivent être réalisés par un installateur qualifié.

Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner auprès des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.

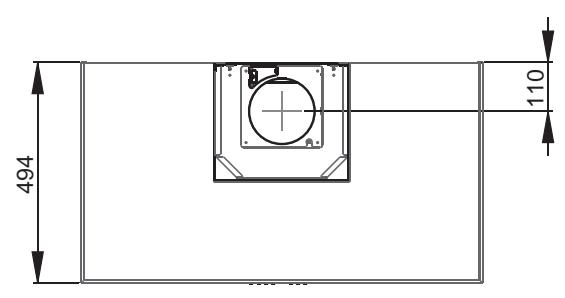

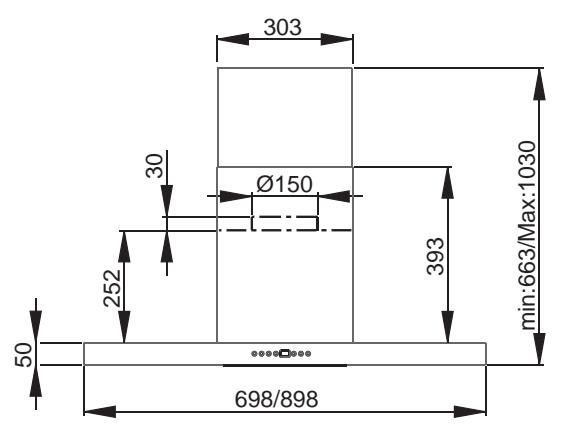

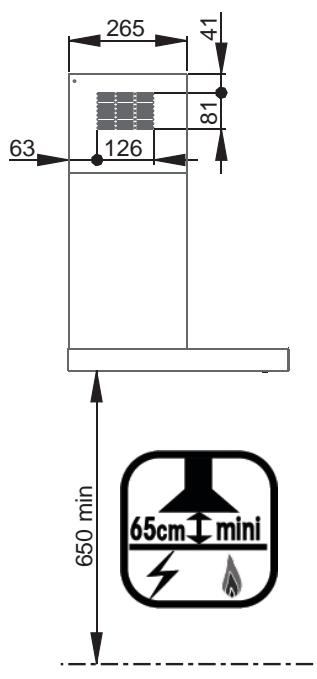

1) Tracer sur la paroi une verticale jusqu'au plafond à l'emplacement de la hotte au centre de la zone prévue pour le montage de la hotte Fig. 1;2, (1). Cette ligne sert pour aligner verticalement les différentes parties. 2) Positionner le support de conduit Fig. 1;2, (2), centré sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret Ø 8 mm. Fixer le support de conduit (2) à l'aide des vis (12a) 4.2 x 44,4 et des chevilles fournies. Puis positionner et fixer comme indiqué Fig. 2 le second support (2). 3) Définir la position des trous de fixation Fig. 1,2, (1):

Marquer un point sur la ligne verticale à une distance du plan de cuisson de :

d = 962 ~mm (mesure sans créédence).

La hauteur H est la hauteur minimum en mm du plan de cuisson au bas de la hotte (3). Tracer sur le point marqué une ligne horizontalement parallèle au plan de cuisson. Effectuer sur la paroi les deux trous (1) avec un foret 8 mm. Insérer les chevilles et visser les vis 4.2 x 44,4 fournies en laissant un espace de 5-6 mm nécessaire pour l'accrochage du corps de la hotte Fig. 3a. Il sera possible d'effectuer de petits ajustages au moyen des vis de réglage de la hotte (Voir Montage du corps de la hotte). La hotte peut avoir une excursion maximum de 16 mm. Crédence (Option): La hauteur de la hotte par rapport au plan de cuisson est déterminée, dans ce cas, par la hauteur de la crédence et par l'éventuel dosseret du plan de travail. La crédence doit être montée avant le corps de la hotte et si l'on désire la fixer contre le mur tant en haut qu'en bas, il est nécessaire de la positionner à la juste hauteur. Etant donné qu'il s'agit d'une opération compliquée, elle doit être effectuée exclusivement par l'installateur de la cuisine ou par du personnel compétent connaissant toutes les dimensions finales des meubles 4) Montage du corps de la hotte : Avant d'entreprendre l'installation, il est nécessaire de régler les étriers du support en tournant dans le sens des aiguilles d'une montre les vis de réglage (Vr) jusqu'en fin de course Fig. 3b. Accrocher le corps (5) sur les deux vis (12b) précédemment installées Fig. 3. Mettre la hotte de niveau en tournant les vis de réglage (Vr) et compléter le serrage des vis (12b). 5) Raccordement

- Pour la version evacuation extérieure :

a- Mettre en place le clapet anti-retour (8) sur la sortie de l'appareil (6) et raccorder le tuyau flexible Fig. 5 à l'évacuation extérieure et la sortie de l'appareil (6). Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.

- Pour la version recyclage:

a- Fixer le support (4) du déflecteur sur la fixation du haut de conduit, le déflecteur est fixé avec mêmes vis que le support de haut de conduit Fig.7, (2). Insérer latéralement les rallonges raccord (G) sur le déflecteur (R). S'assurer que la sortie des rallonges raccord se trouve au niveau des ouïes du conduit aussi bien en horizontal qu'en vertical. b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil et à l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés. c- Ouvrir le panneau mobile et enlever le filtre métallique et placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes (A) Fig. 4.

5.1) Ouvrir le réflecteur et enlever le filtre à graisse et s'assurer que le connecteur du câble Fig. 4 d'alimentation soit bien branché dans la prise du moteur. Raccorder électriquement la hotte (Voir paragraphe Raccordement Électrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. 5.2) Conduit supérieur : Élargir légèrement les 2 bords latéraux Fig.7, (7a) et les accrocher derrière les supports (2), refermer jusqu'à la butée. Fixer latéralement au support (2) à l'aide des 2 vis (12c) 2.9 x 9.5 fournies. 5.3) Conduit inférieur : Élargir légèrement les 2 bords latéraux Fig.7, (7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée.

Tableau de commandes

Touche	Fonction	Affichage
A	Allume et étèint le moteur d'aspiration à la dé-nière vitesse d'utilisation.	Indique la vitesse de réglage.
B	Réduit la vitesse d'exercice.
C	Augmente la vitesse d'exercice. Active la fonction alarmé de saturation des filtres charbon (recyclage)	Réduit la vitesse utilisée. Hotte hors tension et hors fonction: appuyez sur C tout en remettant la hotte sous tension, alors 2 traits défilent sur l'afficheur, relâchéz le bouton : la configuration est possible pendant 3s. Configurez la fonction à l'aide d'un appui court sur la touche C : la fonction est active lorsque EF clignote 2 fois à l'afficheur la fonction est désactivée lorsque EF clignote 1 fois à l'afficheur
D	Active le régime intensif à partir de n'importe qu'elle vitesse, même à moteur étèint ce régime est temporisé à 10 minutes, terme au bout duquel le système returne à la vitesse spécifique en pré-cédence. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.	Affiche HI et le point en bas à droite cli-gnote une fois par seconde.
E	Active le moteur à une vitesse qui permet une aspiration de 100m3/h pendant 10 minutes toutes les heures. Au bout de 24h, cette fonction s'arrête. Pour remettre à zéro l'alarme de filtre une fois déclenchée, appuyez sur la touche pendant environ-ron 3 secondes. Ces signalisations ne sont visibles que lorsque le moteur est étèint.	Affiche 24 et le point en bas à droite cli-gnote tandis que le moteur est en service. Une fois la procédure terminée, la signalisa-tion visualisée en précédence s'éteint. FF ou FG signale la nécessité de laver les filtres anti-gras métalliques. L'alarme entre en fonction au bout de 100 heures de travail effectif de la hotte. EF signale la nécessité de replacer les filtres au charbon actif et indique que les filtres anti-gras métalliques doivent égale-ment être lavés. L'alarme entre en fonction au bout de 200 heures de travail effectif de la hotte. Ces manipulations ne sont possible que lorsque le moteur et l'éclairage sont étèints
F	Active l'extinction automatique avec un délié de 30 minutes. Indiqué pour compléter l'élimination des odeurs résiduelles. Peut être activé à partir de n'importequelle position; dé-sactivé en appuyant sur la touche ou en éteignant le moteur.	Affiche alternatively la vitesse d'exercice et le temps restant jusqu'à l'extinction de la hotte. Le point en bas à droite clignote.
G	Allume et étèint l'éclairage principal.

5 Conseils d'utilisation.

Pour obtenir une efficacité maximale d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sautés. La deuxième pour les cuissons soutenues, grillades et fritures. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur. IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 Entretien.

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PERIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte. Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 Garantie et service apres-vente.

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaçé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte. Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

- L’éclairage : lampes incandescentes, halogènes... - Les filtres.

8 Remarques

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique

et 93/68 relative au marquage CE.

Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé humaine.

9 Conseils pour l'economie d'energie.

Lorsque vous commencez à cuisiner, activez la hotte à la vitesse minimum pour contrôler l'humidité et éliminer les odeurs de cuisine.

Utilisez la vitesse intensive lorsque cela est strictement nécessaire.

Augmentez la vitesse de la hotte seulement lorsque la quantité de vapeur le requiert.

Veillez à ce que le ou les filtres de la hotte soient toujours propres, afin d'optimiser l'efficacité anti-graisse et anti-odeurs.

Type de lampe	Module led
Puisance de fonctionnement en Watt	8.58
Puisance maximale en Watt	8.58
Tension de fonctionnement en Volts	12.26
Type de connexion	connecteur automatique
Dimensions hors tout en mm	LxIxe : 279,6x20x6

1. Garantie commerciale

La garantie commerciale fournie par la société FRANKE FRANCE SAS pour les produits de marque ROBLIN est limitée aux professionnels de la distribution. Elle est applicable à la France continentale, à la Corse, et aux DOM-TOM.

La garantie commerciale est une garantie de 2 ans pièces (hors frais de main d'œuvre et déplacement). Elle s'applique à compter de la date de facturation de l'appareil au consommateur sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client.

Afin de satisfaire le consommateur lors de toute intervention de service après-vente, le Client s'engage à l'orienter vers le service mis en place par ROBLIN afin d'organiser la prise en charge dans les meilleurs délais. Le service après-vente est joignable au numéro suivant : 04 88 78 59 93.

Les éléments à communiquer au service après-vente ROBLIN sont :

• Un descriptif de la panne constatée
• la référence commerciale du produit ainsi que son numéro de série
• la copie de facture d'achat du consommateur ainsi que ses coordonnées

Cette garantie s'applique à tous les problèmes techniques ou fonctionnels. Sont exclues de la garantie commerciale :

• Les pannes concernant les accessoires ou les pièces consommables (filtres, ampoules,),
• Les dommages, pannes et défauts imputables à des causes d'origine extérieure,
• Les dommages dus à la corrosion, à un mauvais branchement ou alimentation,
• Les dommages dus au non-respect des instructions fournies par ROBLIN (installation, montage,...),
• Les pannes résultant de la modification de la construction et des caractéristiques de l'appareil de marque ROBLIN,
• Les pannes et dommages survenant suite à l'utilisation de pièces détachées non conformes à celles fournies d'origine par ROBLIN ou à un défaut d'entretien,
• Les pannes résultant d'un usage professionnel ou commercial des appareils.

2. Disponibilite des PIECES detachees

En application de l'article R 111-3 du Code de la consommation, pour les produits mis sur le marché à compter du 1er mars 2015, ROBLIN garantit la disponibilité des pièces détachées indispensables à l'utilisation de ses Produits pendant une durée de 10 ans à compter de l'achat du produit par le consommateur, la facture faisant foi, sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client.

FRANKE FRANCE SAS B. P. 13 - Avenue Aristide Briand 60230 CHAMBLY (France) www.roblin.fr Service consommateur : 04.88.78.59.93
