RHT 619/1 - Aspirateur ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Aspirateur
Fonction principale	Recyclage ou aspiration
Filtration	Filtres à charbon
Évacuation des vapeurs	Par filtre à charbon ou tuyau d'évacuation
Installation	Murale avec fixation par vis
Accessoires fournis	Grille anti-graisse, pièce d'entretoisement, étriers et vis
Alimentation électrique	Oui, secteur
Commande moteur	Interrupteur A
Commande vitesse	Interrupteur B avec transformateur électronique
Entretien	Changement des charbons tous les 6 mois
Éclairage	Halogène (remplacement lampe halogène possible)
Matériau du filtre	Charbon actif
Fixation grille	Par poussage vers le haut et désinsertion arrière
Précautions	Ne pas utiliser les vis fournies en appuyant sur l'appareil
Type de montage	Fixation murale avec découpe plaque
Réglage inclinaison	Par vis sur étriers
Protection	Utilisation d'un filtre à charbon obligatoire

FOIRE AUX QUESTIONS - RHT 619/1 ROSIERES

Comment régler la température du four RHT 619/1 ?

Pour régler la température, tournez le bouton de température situé sur le panneau de contrôle. Les températures vont de 50°C à 250°C.

Le four ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four non abrasif et un chiffon doux. Évitez d'utiliser des éponges métalliques qui pourraient rayer la surface.

Quelle est la capacité du four RHT 619/1 ?

La capacité du four RHT 619/1 est de 60 litres.

Comment utiliser la fonction de minuterie ?

Réglez la minuterie en tournant le bouton de minuterie sur la durée souhaitée. Le four émettra un signal sonore lorsque le temps est écoulé.

Le ventilateur du four ne fonctionne pas, que faire ?

Vérifiez que le mode de cuisson avec ventilateur est sélectionné. Si le problème persiste, il peut être nécessaire de contacter un technicien.

Y a-t-il un mode de cuisson spécifique pour les pâtisseries ?

Oui, le four RHT 619/1 dispose d'un mode 'pâtisserie' qui permet une cuisson uniforme. Sélectionnez ce mode pour des résultats optimaux.

Comment s'assurer que le four cuit uniformément ?

Placez les plats au centre du four et assurez-vous de préchauffer le four avant d'y insérer les aliments.

Les lumières du four ne s'allument pas, que faire ?

Vérifiez l'ampoule du four. Si elle est grillée, remplacez-la par une ampoule de la même puissance.

Comment obtenir des recettes adaptées à ce four ?

Consultez le manuel d'utilisation ou visitez le site web de Rosieres pour des recettes adaptées à votre modèle de four.

MODE D'EMPLOI RHT 619/1 ROSIERES

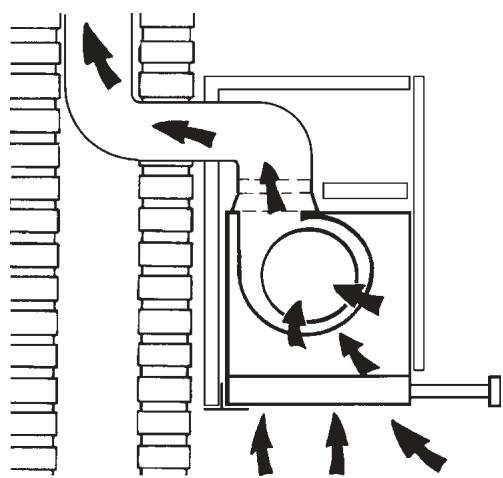

L'appareil peut être utilisé en version recyclage ou aspirante. Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épurgés par les filtres à charbon et remis en circulation dans le local. ATTENTION: Pour la version recyclage vous nevez utiliser des filtres à charbon (les filtres à charbon ne sont pas fournis). Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation. Il n'est donc pas nécessaire d'utiliser les filtres à charbon.

Si votre appareil est en inox, il peut avoir un film de protection. Il faut retirer ce dernier avant l'installation.

Installation

Avant d'effectuer l'assemblage, pour faciliter les manœuvres, enlever la/les grille/s anti-graisse (Fig. 3) : pousser l'avant de la grille vers le haut ; en désinsérer l'arrière.

ATTENTION: Pour ne pas détiériorer le produit, pendant l'installation, N'UTILISER QUE LES VIS FOURNIES EN EQUIPEMENT et correctement, comme indiqued dans les consignes à suivre.

Afin de compenser des vides éventuels de profondeur entre l'appareil et le mur, une PIECE D'ENTRETOISEMENT en plastique a été prévue ; elle doit être fixée sur l'arrière de l'appareil au moyen des trois vis A (Fig. 5). Les 3 vis A à utiliser se trouvent dans le sachet des accessoires joint à l'entretoise. Couper la pièce d'entretoisement suivant la distance qui doit être compensée.

INSTALLATION SOUS UNPLACARD MURAL

Conditions essentielles pour le montage:

• Prévoyez l'alimentation électrique. Si votre appareil doit être installé en version Aspirante, prévoyez le trou d'évacuation de l'air.

Fixation comme dans la Fig. 5 :

Faites les quatre trous de fixation prévus pour votre modèle dans la base de votre placard mural, et découvrez l'ouverture nécessaire pour l'évacuation de l'air.

Approcher la hotte au fond de l'élément mural et l'assurer à ce dernier à l'aide de 4 vis auto-taraudées fournies en équipement avec l'appareil.

Fixation avec étriers comme sur la Fig. 6 :

Sortir du sachet des accessoires les 2 étriers (S) et les 4 vis fournis. Fixer les étriers à l'élément mural en faisant attention de les positionner correctement. Dans ces conditions, régler l'inclinaison de l'appareil à l'aide des 4 vis (B), puis fixer ce dernier aux étriers en utilisant les 2 vis plus courtes (C).

Version aspirante : faites la liaison entre la bride de raccordement de la hotte et le trou d'évacuation de l'air préparé dans le mur/plafond au moyen d'un tube spécial. Faire la connexion électrique. Assemblez la grille anti-graisse sur la hotte en l'enfilant obliquement (le devant vers le haut).

Version recyclage : Reliez à la bride de raccordement de l'appareil un tube spécial qui portera l'air jusqu'au sommet du placard mural (le tuyau n'est pas fourni). Faites le raccordement électrique.

Comment enlever le VERRE

Avant de faire quoi que ce soit dans le but de nettoyer votre appareil ou en ce qui concerne l'entretien, il est nécessaire de le débrancher. Pour enlever le verre, ouvrir le chariot en le tirant vers l'avant ; déplacer le verre vers la gauche (ou la droite) et en soulever un côté vers le haut, comme est illustré sur la Figure 13.

Fonctionnement

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes (Fig. 7):

MOTEUR - Interrupteur A

En sélectionnant la position "1" l'allumage du moteur sera réglé automatiquement par l'ouverture et la fermeture du chariot télescopique.

En position "0" le moteur sera toujours éteint.

VITESSE - Interrupteur B

Permet le réglage des vitesses de fonctionnement du moteur à l'aide d'un transformateur électronique.

En mettant l'interrupteur "lumière" en position "AUT", l'allumage de la lumière sera automatiquement régé par l'ouverture et la fermeture du portillon.

En choisissant la position "0", la lumière restera toujours éteinte indépendamment de la position du chariot.

La position "MAN" permet l'allumage indépendamment de la position du chariot.

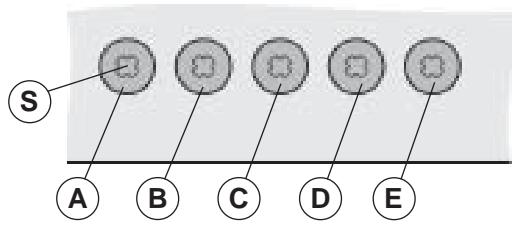

Commandes (fig. 8):

Touche A: allume/éteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s'allume pour signaler qu'il est nécessaire de nettoyer les filtres à GRAisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu'il est nécessaire de nettoyer les filtres à GRAisse et replacer le filtre à charbon. Pour faire partir le comptage des heures (RAZ), maintenir la pression sur la touche A pendant environ 1" (tandis que le témoin S est en fonction). Touche B: actionne le moteur à la 1ère vitesse (le témoin lumineux correspondant s'allume); pour éteindre le moteur, maintenir la pression pendant environ 1".

Touche C: actionne le moteur à la 2ème vitesse (le témoin lumineux correspondant s'allume). Touche D : actionne le moteur à la 3ème vitesse (le témoin lumineux correspondant s'allume). Touche E : actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s'allume).

La hotte est prévue pour l'arrêt retardé, afin de permettre l'épuration complète de l'air dans la pièce. À partir de la 2ème vitesse, en pressant la touche de la vitesse de fonctionnement (témoin lumineux allumé) on retardera l'arrêt de l'appareil de 5'. Pendant ce temps le témoin lumineux clignote.

Prétez une attention particulière aux filtres à GRAISS : les filtres à GRAISS doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s'allume - Fig. 19S). Pour enlever les filtres (Fig. 3) : débloquez le dispositif d'arrêt et poussez les filtres vers l'intérieur en les tournant vers le bas jusqu'à les dégager des supports. Lavez les filtres avec une lessive neutre. Une fois les filtres propres remontés, pour faire repartir le comptage, maintenez la pression pendant environ 1ère sur la touche éclairage (Fig. 19A) tandis que le témoin lumineux correspondant (S) est allumé.

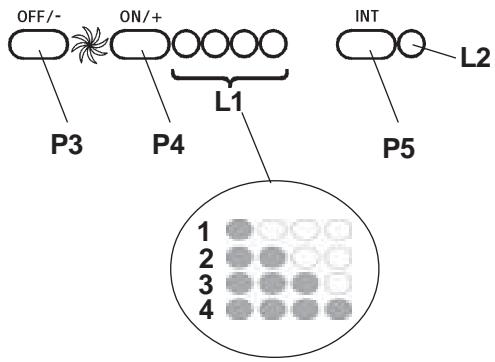

P1 Pressé étant les LUMIERES P2 Pressé allume les LUMIERES P3 Pressé avec le moteur ARRETE, il ne se produit rien Pressé avec le moteur qui TOURNE, la vitesse descend jusqu'à la 1ère vit. Maintenu pressé pendant 2+ avec le moteur qui TOURNE, arrêté le moteur en mémorisant la vitesse. P4 Pressé avec le moteur ARRETE, actionne le moteur à la vitesse mémorisée lors de l'arrêt ou à la première vitesse. Pressé avec le moteur qui TOURNE, augmente la vitesse L1 soulignant la vitesse en cours (verts) P5 Remet à zéro le comptage du Reset des filtres avec le moteur ARRETE alors qu'avec le moteur qui TOURNE, active le TIMER 5' L2 Souligne : 1) avec le moteur arrêté le RESET DES FILTRES EN ROUGE, (30heures Led Fixe, 120heures Led clignotant) 2) En VERT CLIGNOTANT le TIMER de 5'

Remplacement du filtre à charbon: Si vous utilisez l'appareil en version recyclage, il est nécessaire de remplacer les filtres à charbons actifs; la fréquence de cette opération dépend de l'utilisation que vous en faites (Fig. 10), mais vous devez le faire environ tous les six mois. Pour enlever les filtres, faites-leur suivre un mouvement rotatif, et raccrochez-les en les faisant tourner, mais en sens contraire.

Illumination :

Pour accéder au néon, dévissez la plafonnier en dévissant la vis (Fig. 11). Remplacer avec lampes du même type.

• Pour le remplacement des lampes halogènes, dévissez la bague dans le sens contraire aux aiguilles d'une montre et ôtez l'ampoule (Fig. 12). Montez une ampoule de même type. ATTENTION: Ne pas toucher l'ampoule à main nue. Si, après avoir remplacé la lampe halogène, celle-ci ne fonctionne pas, débranchez votre appareil pendant quelques secondes.

1 ES22

ES24

	X	Y
900	750	217
600	450	217

7 8
