SC1702 - Nettoyeur vapeur KARCHER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Nettoyeur vapeur
Caractéristiques techniques principales	Pression de vapeur : 3,5 bars
Alimentation électrique	230 V
Dimensions approximatives	32 x 27 x 25 cm
Poids	3,2 kg
Capacité du réservoir	1,5 litre
Temps de chauffe	6 minutes
Fonctions principales	Nettoyage et désinfection des surfaces, élimination des taches tenaces
Accessoires inclus	Différents embouts et brosses pour diverses surfaces
Entretien et nettoyage	Vérifier régulièrement le réservoir d'eau, nettoyer les accessoires après usage
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Karcher
Sécurité	Système de verrouillage de la vapeur, protection contre la surchauffe
Informations générales	Idéal pour les surfaces dures, les textiles et les joints de carrelage

FOIRE AUX QUESTIONS - SC1702 KARCHER

Comment démarrer le KARCHER SC1702 ?

Pour démarrer le KARCHER SC1702, branchez l'appareil, remplissez le réservoir d'eau, puis appuyez sur le bouton de mise en marche. Attendez que le voyant lumineux indique qu'il est prêt à l'emploi.

Que faire si le vapeur ne sort pas ?

Vérifiez que le réservoir d'eau est plein et correctement installé. Assurez-vous également que l'appareil a atteint la pression nécessaire. Si le problème persiste, détartrer l'appareil peut être nécessaire.

Comment nettoyer le KARCHER SC1702 après utilisation ?

Après utilisation, débranchez l'appareil et laissez-le refroidir. Videz le réservoir d'eau et essuyez les surfaces avec un chiffon humide. Ne plongez pas l'appareil dans l'eau.

Le KARCHER SC1702 peut-il être utilisé sur tous les types de surfaces ?

Le KARCHER SC1702 est conçu pour être utilisé sur la plupart des surfaces, y compris le carrelage, le linoléum et certains tissus. Évitez d'utiliser l'appareil sur des surfaces sensibles à la chaleur ou à la vapeur.

Quel type d'eau dois-je utiliser dans le KARCHER SC1702 ?

Il est recommandé d'utiliser de l'eau du robinet. Cependant, pour éviter l'accumulation de calcaire, l'utilisation d'eau déminéralisée est conseillée si vous vivez dans une région avec une eau très dure.

Comment détartrer le KARCHER SC1702 ?

Pour détartrer le KARCHER SC1702, mélangez une solution de vinaigre blanc et d'eau, remplissez le réservoir et laissez agir pendant environ 30 minutes. Rincez ensuite soigneusement le réservoir à l'eau claire.

Quelle est la capacité du réservoir d'eau du KARCHER SC1702 ?

Le réservoir d'eau du KARCHER SC1702 a une capacité de 1,5 litre.

Que faire si le câble d'alimentation est endommagé ?

Si le câble d'alimentation est endommagé, débranchez immédiatement l'appareil et ne l'utilisez pas. Contactez un service de réparation agréé pour le remplacer.

Le KARCHER SC1702 est-il garanti ?

Oui, le KARCHER SC1702 est généralement couvert par une garantie de 2 ans à compter de la date d'achat. Conservez votre reçu pour toute réclamation.

Où puis-je trouver des pièces de rechange pour le KARCHER SC1702 ?

Les pièces de rechange pour le KARCHER SC1702 peuvent être commandées auprès de votre revendeur KARCHER local ou sur le site web officiel de KARCHER.

MODE D'EMPLOI SC1702 KARCHER

Utilisation conforme

Ce nettoyeur à vapeur est exclusivement destiné à une utilisation dans des foyers privés. Cet appareil sert au nettoyage à la vapeur et peut être utilisé avec des accessoires appropriés en suivant les instructions de ce mode d'emploi. Prenez bien soin de respecter les consignes de sécurité!

Sommaire

1. Description de l'appareil 28

1. Consignes de sécurité 29-30
2. Fonctionnement 30-33

Déballage de l'appareil 30

Montage des accessoires 30

Remplissage de l'eau 31

Mise en marche de l'appareil 31

Réglage du début de vapeur 32

Parcage de l'appareil 32

Recharge d'eau 32

Mise hors service de l'appareil 33

Rangement de l'appareil 33

1. Instructions pour l'utilisation 33

Nettoyage des textiles 33

Nettoyage de surfaces enduites ou vermineuses 33

Nettoyage de verre 33

1. Application des accessoires 34-36

Pistolet à vapeur, Buse à jet crayon 34

Buse à main, injecteur pour vitres 34

Buse pour sol, Fer à repasser 35

Accessoires spéciaux 36

1. Entretien, maintenance 36-37

Nettoyage de la chaudière 36

1. Remède en cas de dérangements 37
2. Organes de sécurité 38

Manostat 38

Thermostat d'absence d'eau 38

Thermostat de sécurité 38

Fermeture de sécurité 38

1. Consignes générales 38

Garantie 38

Instructions pour l'élimination 38

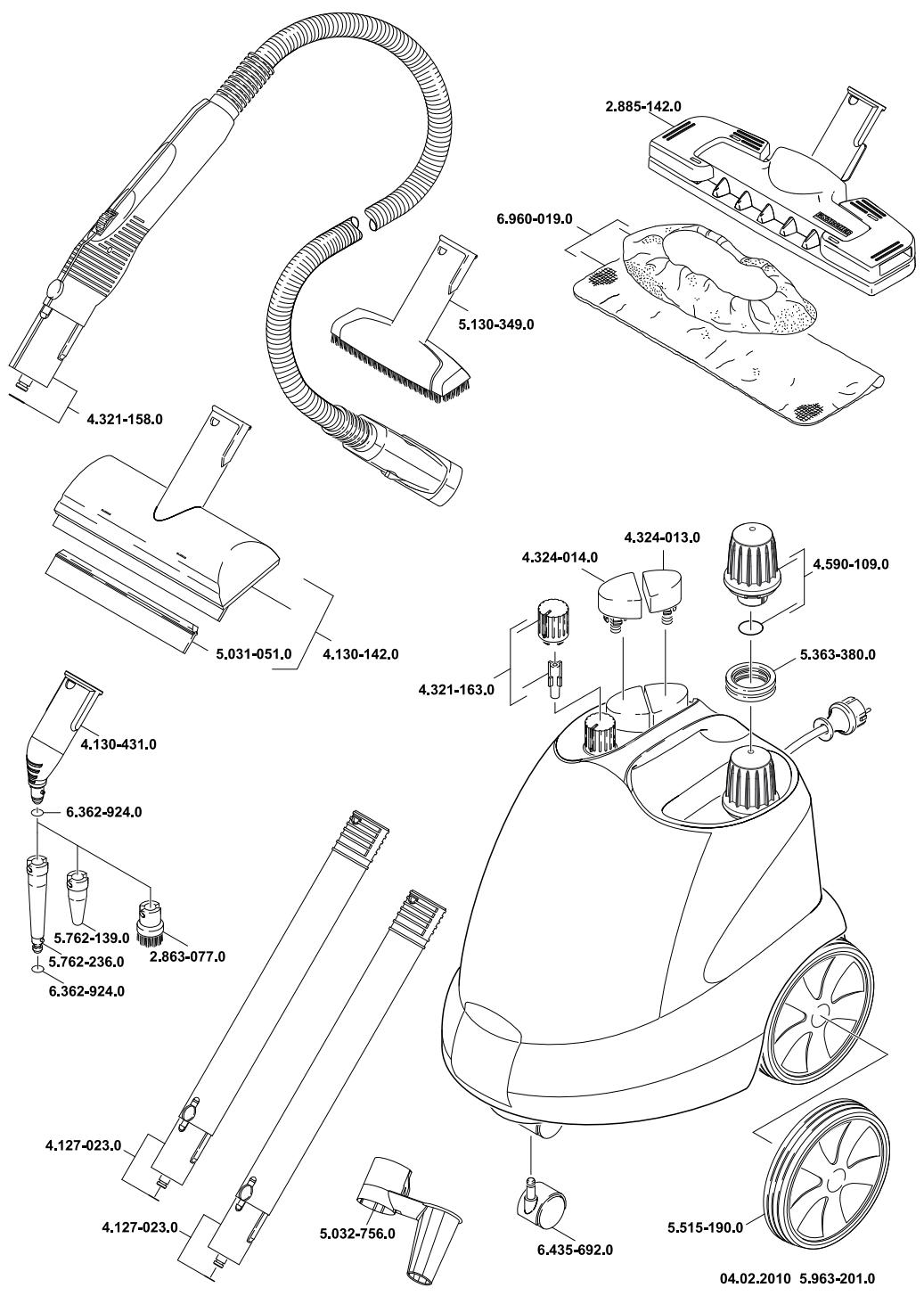

1. Accessoires et pièces de rechange 39
2. Caractéristiques techniques 39

Avant de mettre l'appareil en marche, il faut avoir les instructions de service et les consignes de sécurité.

Conservez ces instructions de service pour une utilisation ultérieure ou pour un éventuel propriétaire suivant.

Celui-ci a été conçu pour un usage privé et non pas pour supporter les contraintes courantes dans le domaine industriel et commercial.

1. Description de l'appareil

A1 Couvercle de la prise femelle

A2 Espace de rangement pour les accessoires

A3 Fermeture de sécurité

A4 Interrupteur - enroulement autom. du câble d'alimentation

A5 Interrupteur - Marche/Arrêt

A6 Portetubes

A7 Câble d'alimentation

B1 Domaine de réglage Vapeur 'humide' (VAPO HYDRO)

B2 Bouton de réglage - pour régler le débit de vapeur

B3 Domaine de réglage Vapeur 'sèche'

B4 Lampe témoin (jaune) - chauffage

B5 Lampe témoin (verte) - prêt au fonctionnement

B6 Lampe témoins (rouge) - absence d'eau

C1 Pistolet à vapeur

C2 Molette pour le réglage du débit de vapeur

C3 Touche de déverrouillage

C4 Verrouillage (sécurités-enfants)

C5 Gachette à vapeur

C6 Flexible vapeur

C7 Bloc connecteur

D1 Buse à jet crayon

D2 Rallonge

D3Brosse ronde

D4 Brosse turbo (rouge)

E1 Buse à main

E2 Housse en tissu éponge

F1 Raclette pour vitres

G1 Tube de rallonge (2x)

G2Crans pour le dispositif de parking

Touche de déverrouillage

G4 Dispositif de parking

H1 Buse pour sol

H2 Agrafes de retenue

K2 Lampe témoins - chauffage fer à repasser

K3 Interrupteur - repassage à vapeur

K4 Commande de réglage du thermostat

K5 Bloc connecteur du fer à repasser

• disponible comme accessoire spécial

Symboles sur l'appareil

Vapeur

ATTENTION - Risque de brûlures

1. Consignes de sécurité

Les plaquettes d'avertissement et de mise en garde apposées sur l'appareil contiennent des conseils importants permettant un fonctionnement sans danger.

Outre les conseils figurant dans la notice d'instructions, vous devrez respecter les prescriptions générales de sécurité et de prévention des accidents édictées par le législateur.

Branchement électrique

La tension indiquée sur la plaque signalétique de l'appareil doit correspondre à la tension du secteur. Les appareils appartenant à la classe de protection I ne doivent être branchés qu'à un secteur correctement relié à la terre. Dans les locaux humides, dans la salle de bains par exemple, l'appareil ne pourrait être utilisé que si un disjoncteur de protection FI obligatoire est installé en avant de la prise. Demandez conseil à un électricien/agréé. Lors de l'utilisation ou du remplacement des câbles d'alimentation secteur de l'appareil, ne pas utiliser de câbles d'un type autre que celui spécifié par le fabricant. Respectez les consignes de maintenance. Voir la notice d'instructions en ce qui concerne le n° de référence et le type de l'appareil. Ne jamais saisir la fiche maje les mains mouillées. Veiller à ce que le câble d'alimentation ou le câble-allonge ne soit pas éraflé ou abimé par le passage de véhicules, par écrasement, traction excessive ou assimilées. Protéger le câble de la chaleur, de l'huile et des arêtes vives. ! Le câble-allonge doit avoir la section spécifiée dans la notice d'instructions et être protégé contre les projections d'eau. La jonction ne doit pas se trouver dans l'eau. Lors du remplacement des jonctions du câble d'alimentation et de la rallonge, veiller à ce que les nouvelles jonctions offrent une protection contre les projections d'eau et une robustesse mécanique identiques aux jonctions précédentes. Respectez les consignes de maintenance.

Utilisation

Avant utilisation, vérifier si l'appareil et ses accessoires de travail sont en bon état et d'un fonctionnement sûr. S'ils ne sont pas en parfait état, l'utilisation de l'appareil est proscrite.

Vérifiez en particulier le bouchon de sécurité et le câble d'alimentation secteur. Le flexible à vapeur ne doit pas être endommagé (risque de brûlure). Remplacer immédiatement un flexible à vapeur s'il est abîmé. N'utiliser que des flexibles et raccords recommandés par le fabricant. Voir la notice d'instructions en ce qui concerne le n° de référence et le type. Ne jamais remplir la chaudière de liquides contenant des solvants ou des acides non dilués et des solvants. Parmi ces produits figurent l'essence, les diluants pour peinture ou le fuel de chauffage. Le brouillard pulvérisé est très inflammable, explosif et toxique. En font également partie l'acétone, les acides non dilués et les solvants car ils attaquent les matériaux constitutifs de l'appareil. Lors de l'emploi de l'appareil dans des zones dangereuses (stations-service par ex.), respecter les prescriptions de sécurité correspondantes. L'emploi de l'appareil dans des locaux à risques d'explosion est interdit. Ne pas utiliser l'appareil dans des piscines qui contiennent de l'eau. L'appareil doit reposer sur un sol ayant la portance suffisante. Pendant le service, ne jamais bloquer artificiellement la gâchette de la poignée-pistolet en position enfoncée. Si vous rajoutez de l'eau tandis que l'appareil est encore chaud, faites-le avec beaucoup de précautions. L'eau risquerait sinon de se transformer brutalement en vapeur et de jaillir par l'orifice (risque de brûlures).

Nettoyage d'appareils électriques

Lors du nettoyage d'appareils électriques (cuisinières électriques comprises), les débrancher préalablement du secteur (couper le disjoncteur ou retirer les fusibles). Les appareils nettoyés doivent avoir parfaitement séché avant d'être remis en service. Veuillez respecter les consignes des fabricants de ces appareils. Il est interdit de nettoyer à la vapeur les appareils électriques dans lesquels la vapeur risque d'entrer directement en contact avec les fils électriques et les commutateurs, c'est-à-dire par exemple les luminaires, sèche-cheveux, chauffages électriques, etc. La vapeur pourrait pénétrer dans ces appareils et provoquer un court-circuit en se condensant.

2. Consignes de sécurité

Ne pas toucher le jet de vapeur avec la main à courte distance de la buse de pulvérisation. Ne pas le diriger sur des personnes ou sur des animaux (risque de brûlures). Ne jamais nettoyer au jet de vapeur les objets contenant de l'amiant et d'autres substances dangereuses pour la santé.

Commande

L'utilisateur doit se servir de l'appareil conformément à sa destination. Il doit tenir compte de la situation locale et, pendant les travaux avec l'appareil, faire attention aux tiers, aux enfants en particulier. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécurité ou s'ils en obtiennent des instructions sur la manière d'utiliser l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. Ne jamais laisser l'appareil sans surveillance pendant le service.

Entretien

Eteindre l'appareil et débrancher sa fiche de la prise de courant avant de le nettoyer, d'effectuer des opérations d'entretien ou d'en changer des pièces. Ne confier les opérations de remise en état qu'à une agence agréée du service après-vente ou à des professionnels en la matière qui connaissent parfaitement les consignes de sécurité applicables.

Stockage

Attention: Ne jamais fonctionner ou stocker l'appareil en position verticale!! Protéger l'appareil de la pluie. Ne pas l'entreposer à l'extérieur.

Déballage de l'appareil

Lors du déballage, contrôlez si tous les accessoires sont au complet. Si des pièces manquent ou qu'une avarie de transport est constatée, il faut immédiatement en informer le revendeur.

Ne jetez jamais l'emballage dans les ordures ménagères. En effet, il est recyclable. Rendez donc l'emballage à un système de recyclage approprié.

Montage des accessoires

• Enforcez à fond le bloc connecteur (C7) dans la prise femelle (A1). Les deux saillies du bloc connecteur doivent s'enclencher sur le couvercle de la prise femelle (voir fig. 1).

Fig. 1 : branchement du bloc connecteur

• Raccordez l'accessoire souhaité (D1, E1, F1) au pistonlet à vapeur (C1) en emboitant l'extrémité en forme de tube de l'accessoire sur le pistonlet à vapeur (C1). Enforcez ensuite l'accessoire jusqu'à ce que la touche de verrouillage (C3) du pistonlet à vapeur s'enclenche (voir fig. 2).

Fig. 2: Raccordement d'accessoires au pistonlet à vapeur

• Si nécessaire, utilisez les tubes de rallonge (G1). Montez alors l’un des deux tubes de rallonge (G1) sur le pistolet à vapeur (C1) (voir fig. 3). Emboitez ensuite l’accessoire souhaité (D1, E1, F1, H1) sur l’extrémité libre du tube de rallonge.

Fig. 3 : emboitement des tubes de rallonge

3. Fonctionnement

• Enforcez le dispositif de parcage (G4) sur le tube de rallonge inférieur jusqu'à ce qu'il s'enclenche dans le cran (G2) (voir fig. 4).

Fig. 4: Emboîtement du dispositif de parcage

• Pour retirer les accessoires, appuyez sur la touche de déverrouillage (C3 resp. G3) et déboîtez les pièces (voir fig. 5).

Fig. 5 : déboîtement des accessoires

De l'eau très chaude risque de s'égoutter lors du déboitement des accessoires. Ne déboîtez jamais les accessoires si de la vapeur s'échappe - Risque d'échaudures!

• Afin d'augmenter la capacité de nettoyage lors du travail avec la buse à jet crayon (D1), vous pouvez l'utiliser avec la ballonge (D2), la rosse ronde (D3) ou la buse turbo (D4) (voir fig. 6).

Pour ce faire, amenez les deux encoches de la pièce démontable sur les dents de la buse à jet crayon. Tournez à fond la pièce démontable dans le sens des aiguilles d'une montre.

Fig. 6: pièces démontables pour la buse à jet crayon

• Pour enlever la pièce démontable de la buse à jet crayon, tournez-la contre le sens des aiguilles d'une montre et puis déboîtez les pièces.

De l'eau très chaude risque de s'égoutter lors du déboîtement des accessoires. Ne déboîtez jamais les accessoires alors que de la vapeur s'échappe - risque d'échaudures!

Remplissage de l'eau

• Dévissez la fermeture de sécurité (A3) de l'appareil.
• Videz l'eau figurant dans la chaudière.

Ne versez pas de détergent ni d'autres additifs dans l'appareil !

• Remplissez au maximum 2 litres d'eau du robinet dans la chaudière. Le niveau d'eau remplie peut arriver jusqu'à 2 cm sous le bord de l'orifice de remplissage. Vous pouvez raccourcir la durée de chauffage en remplissant d'eau chaude.
• Révissez à fond la fermeture de sécurité (A3) sur l'appareil.

Mise en marche de l'appareil

• Sortez tout le câble d'alimentation (A7) de l'enrouleur de câble. Le câble doit toujours être entièrement sorti pendant le fonctionnement. Si l'appareil est mis hors marche par la protection contre une température surelevée, laissez-le refroidir avant de le remettre en marche.
• Branchez la fiche mâle dans une prise de courant. ! ne mettez jamais l'appareil en marche s'il n'y a pas d'eau dans la chaudière. L'appareil risquerait alors de surchauffer. Par mesure de sécurité, l'appareil coupe automatiquement le chauffage et la lampe témoin rouge d'absence d'eau (B6) s'allume. Mettez l'appareil hors circuit et remplissez la chaudière d'eau pour remettre l'appareil en état prêt au fonctionnement.
• Mettez l'appareil en marche en actionnant l'interrupteur (A5). La lampe témoin - chauffage (B4) doit être allumée. Afin de pouvoir profiter de toute la puissance de chauffage, le bloc connecteur (C7) doit être raccordé à l'appareil durant le temps de chauffage.
• Attendez que la lampe témoin (B5) soit allumée, ce n'est qu'à partir de ce moment que le nettoyeur à vapeur est prêt à fonctionner. Assurez-vous que le verrouillage (C4) sur le pistolet à vapeur n'est plus actionné. Si vous poussez le verrouillage (C4) vers l'arête, la gachette à vapeur (C5) ne peut pas être actionnée (scurite-enfants). Poussez le verrouillage vers l'avant pour libérer la gachette à vapeur.

3. Fonctionnement

• De la vapeur s'échappe lorsque vous actionnez la gâchette à vapeur (C5). Dirigez toujours le pistolet à vapeur (C1) d'abord sur un chiffon jusqu'à ce que la vapeur s'échappe régulièrement.
• Le chauffage du nettoyeur à vapeur se remet toujours en marche durant l'utilisation afin de maintenir la pression dans la chaudière. La lampe témoin jaune (B4) s'allume en même temps.

Vapeur 'sèche

Vous pouvez régler le débit de vapeur sèche en ajustant le bouton de réglage dans le domaine de réglage Vapeur 'sèche' (B3).

Fig. 7: Domaine de réglage Vapeur 'sèche' (B3)

Vapeur 'humide' (vapo hydro)

Dans le domaine Vapeur humide, vous pouvez également rincer les saletés au lieu de les absorber avec un chiffon. Plus il y a d'eau dans le jet de vapeur et plus l'effet de rincege est bon. Un jet d'eau brûlant jaillit en ajustant le débit de vapeur 'humide' à sa valeur maximale et ceci signifie donc une efficacité optimale de rincege.

Vous pouvez régler le débit de vapeur 'humide' en ajustant le bouton de réglage dans le domaine de réglage Vapeur 'humide' (B1).

Fig. 8: Domaine de réglage Vapeur 'humide' (B1)

La chaudière se vide plus rapidement si vous augmentez le début de vapeur 'humide'.

• dans des domaines humides (par exemple salle de bains, WC...) pour rincer les saletés.
• En liaison avec la buse à jet crayon pour le nettoyage dans la salle de bains.

Réglage du débit de vapeur avec molette (C2) sur le pistolet à vapeur

Si vous travaillez avec le pistolet à vapeur (C1), vous pouvez régler le débit de vapeur au moyen de la molette (C2) sur le pistolet à vapeur.

• Tournez d'abord le bouton de réglage (B2) sur le débit maximal de vapeur 'sèche' ou 'humide'.
• En tournant la molette vers l'avant, vous augmentez le débit de vapeur, et en la tournant vers l'arrière vous le réduisez. Si la molette est ajustée pour un faible débit de vapeur et que vous relâchez la gachette à vapeur (C5), de la vapeur peut eventuellement encore s'échapper pour un court instant jusqu'à réduction complète de la pression dans le flexible à vapeur. Vous pouvez également accélérer la réduction de pression en tournant pour un court instant la molette (C2) vers l'avant.

Parking de l'appareil

• Pour une brève interruption de travail, vous pouvez placer le tube de rallonge avec la buse montée en position de parcage (voir fig. 9).

Fig. 9 : position de parking

Recharge d'eau

Lorsqu'il n'y a plus d'eau dans la chaudière, la lampe min rouge d'absence d'eau (B6) s'allume.

Il est impossible d'ouvrir la fermeture de sécurité (A3) tant que la chaudière est encore sous pression.

Vous souppez mettre la chaudière hors pression lorsque le voyant de contrôle Manque d'eau est allumé.

• Appuyez sur la gachette à vapeur (C5) sur le pistolet à vapeur (C1) pour faire échapper toute la vapeur. La chaudière de l'appareil est maintenant hors pression.
• Dévisser la fermeture de sécurité (A3) de l'appareil. Un reste de vapeur risque encore de s'échapper lorsque vous ouvrez la fermeture de sécurité. Faites donc attention en l'ouvrant, vous risquez de vous ébouillanter.

3. Fonctionnement

• Mettez l'appareil en marche en actionnant l'interrupteur (A5).
• Remplissez au maximum 2 litres d'eau du robinet dans la chaudière. (voir page 31: Remplissage de l'eau) Si la chaudière est chaude, vous risquez de vous ébouillanter vu que l'eau peut gicler lors du remplissage.
• Révissez à fond la fermeture de sécurité (A3) sur l'appareil et remettez l'appareil en marche en actionnant l'interrupteur (A5).
• Attendez que la lampe témoin (B5) soit allumée, ce n'est qu'à ce moment que le nettoyeur à vapeur est prêt à fonctionner.

Mise hors service de l'appareil

• Mettez l'appareil hors tension au moyen de l'interrupteur (A5).
• Débranchez le câble d'alimentation de la prise de courant.
• Appuyez sur l'interrupteur (A4) de l'enrouleur automatique du câble d'alimentation.
• Débranchez le bloc connecteur (C6) de la prise femelle (A1). Vous devez soulever le couvercle de la prise femelle.

Rangement de l'appareil

• Placez la buse à main, la buse à jet crayon et les petites pièces dans l'espace de rangement pour les accessoires (voir fig. 10).

Fig. 10: Espace de rangement pour les accessoires

Fig. 11: Rangement

• Enforcez séparément les deux tubes de rallonge dans les portes-tubes (A6) au dos de l'appareil. Emboîez la buse pour sol (H1) sur un tube de rallonge (voir fig. 11).
• Laissez toujours refroidir les brosses de façon à ce qu'elles ne puissent pas se déformer.

Nettoyage des textiles

Avant de traiter des textiles avec le nettoyeur à vapeur, appliquez toujours de la vapeur sur un endroit caché pour constater si les textiles sont inaltérables à la vapeur. Pour ce faire, vaporisez un jet intense sur la surface et puis laissez-la sécher. Contrôlez ensuite si la surface vaporisée change de couleur ou de forme.

Nettoyage de surfaces enduites ou vernies

Ne dirigez jamais la vapeur sur des bords collés, la colle risquerait de se dissoudre. N'utilisez jamais le nettoyeur à vapeur sur des planchers de bois ou des revêtements de sol en parquet non vitrifiés.

Procédez avec prudence pour nettoyer des meubles de cuisine et d'autres meubles, des portes, des revêtements de sol en parquet, des surfaces vernies ou mélaminées! En cas de temps plus long d'imprégnation de la vapeur, la cire, le produit lustrant pour meubles, le revêtement plastique ou la peinture peuvent se détacher, resp. des tâches peuvent se former. Ainsi, vous nevez nettoyer les surfaces avec un chiffon vaporisé ou avec un chiffon plié en deux.

Nettoyage du verre

Ne dirigez jamais le jet de vapeur directement sur les endroits scellés de la fenêtre sur le cadre de la fenêtre afin de ne pas endommager le scellement.

En cas de températures extérieures basses, surtout en hiver, réchauffez les vitres des fenêtres. Pour ce faire, vaporisez légèrement sur toute la surface du verre. Vous pouvez ainsi compenser des variations de température et éviter des tensions sur la surface du verre. Ceci est important étant donné qu'un échauffement inégal des surfaces de verre risque de les faire éclater.

Pistolet à vapeur(c1)

Vous pouvez utiliser le pistolet à vapeur sans accessoire.

Application :

• Elimination de mauvaises odeurs et de pris dans des vêtements : Vaporisez le vêtement suspendu à une distance de 10-20cm.
• Dépoussiérage de plantes : maintenez le pistolet à 20-40 cm des plantes.
• Dépoussiérage humide : Vaporisez légèrement un chiffon et essuyez les meubles avec ce chiffon.

Buse à jet crayon (D1)

L'efficacité de nettoyage augmente plus vous approchez la buse de l'endroit sale, vu que la température et la pression de la vapeur sont les plus intenses à la sortie de la buse.

Application :

• robinetteries, conduit d'écoulement
• lavabos, WC,
• jalousies, radiateurs
• acier inoxydable, surfaces émaillées - suppression de taches :

Applique du vinaigre sur des dépôts calcaires tenaces et laisse-le agir pendant env. 5 minutes.

Rallonge (D2)

La rallonge est montée sur la buse à jet crayon.

Application :

• fentes, rainures etc. inaccessibles

Brosse ronde (D3)

La brosse ronde est montée soit directement sur la buse à jet crayon ou bien avec la rallonge (D2).

La Brosse ronde ne s'appropripe pas pour nettoyer des surfaces délicates

Application :

• endroits difficilement accessibles, tels que des coins et des rainures
• robinetteries, conduit d'écoulement

Buseturbo (D4)

La buse turbo est montée soit directement sur la buse à jet crayon ou bien avec la rallonge (D2). La buse turbo permet d'augmenter la vitesse d'émission de la vapeur.

Application :

• Nettoyage de salissures particulièrement tenaces, purge de coins, rainures, etc.

Buse à main (E1)

Enveloppez la buse à main dans la housse en tissu éponge (E2).

Application :

• petites surfaces lavables, telles que par exemple des plans de travail en matière plastique dans la cuisine, des carreaux de mur
• fenêtres, miroirs
• tissus de meuble
• habitacles de véhicule, pare-brises
• baignoires

Raclette pour vitres (F1)

Application :

• fenêtes
• miroirs - surfaces en verre de cabines de douche
• autres surfaces en verre

Vaporisez uniformément la surface en verre à une distance d'env. 20 cm. Poussez ensuite le verrouillage (C4) en arrière afin d'empêcher un actionnement non souhaité de la gachette à vapeur (C5). Passez la lèvre en caoutchouc de la raclette pour vitres sur la surface en verre, en procédant le par le du haut vers le bas. Après chaque par le, séchez la lèvre en caoutchouc et le bord inférieur de la fenêtre avec un chiffon.

Domaines d'application :

• Tous les revêtements de mur et de sol lavables, par exemple : sols de pierre, sols carrelés et revêtements en PVC. Fixez la serpillière (H3) sur la buse pour sol (H1). Pliez pour ce faire la serpillière dans le sens de la longueur et posez la buse pour sol dessus. Tirez l'une après l'autre les extrémités dépassant de la serpillière sous les agrafes de retenue (H2) (voir fig. 12).

Fig. 12 : fixation de la serpillière

• Retournez et remplacez régulièrement la serpillière. Ceci permet d'améliorer l'absorption de saletés.
• Travailliez lentement sur des surfaces sales afin que la vapeur puisse agir plus longtemps.
• Des restes de détergent ou de produits d'entretien du sol (par exemple cire, émulsion) figurant encore sur la surface à nettoyer risquent de former des stries durant le nettoyage. Ces stries disparaisent en règle générale après plusieurs passages au nettoyeur à vapeur.

Fer à repasser (K1)

Le fer à repasser est disponible comme accessoire spécial (n° de commande, voir page 39).

• Enfoncez à fond le bloc connecteur (K5) du fer à repasser dans la prise femelle (A1). Les deux saillies du bloc connecteur doivent s'enclencher sur le couvercle de la prise femelle.

Repassage à vapeur

Nous recommandons d'utiliser la table de repassage Kärcher avec système d'aspiration active de la vapeur. Cette table de repassage est adaptée de façon optimale à l'appareil que vous venez d'acheter. Elle facilite et accélère considérablement le repassage. Il faut en tout cas utiliser une table de repassage avec une surface de repassage ajourée et perméable à la vapeur. - Il est possible de repasser toutes les fibres à la vapeur. Ajuster le thermostat de réglage de température à l'intérieur du domaine hachuré. Repasser des fibres

telles que du coton ou du lin en positionnant le commutateur sur ••/MAX.

Des impressions ou des tissus délicats doivent être repassés à l'envers respectivement selon les indications du fabricant. Vous pouvez cependant également utiliser nos semelles antiadhésives de fer à repasser (accessoires spéciaux).

• Le fer à repasser est prêt au fonctionnement dès que la lampe témoin (K2) du fer à repasser est allumée. La semelle du fer à repasser doit être très chaude afin que la vapeur ne puisse pas former d'eau de condensation sur la semelle risquant de goutter sur le linge.
• Appuyez sur l'interrupteur (K3) du fer à repasser. La vapeur sort de la semelle du fer à repasser.

Pousser l'interrupteur vers l'avant : ici provoque la sortie d'un jet de vapeur pour une durée égale à celle de la pression.

Pousser l'interrupteur vers l'arrière : l'interrupteur s'enclenche et la vapeur sort en continu. Pousser l'interrupteur vers l'avant pour le dégager.

• Dirigez toujours le premier jet de vapeur sur un chiffon jusqu'à ce que la vapeur s'échappe régulièrement.
• Ajustez le débit de vapeur souhaité en tournant le bouton de réglage du débit de la vapeur (B2) figurant sur l'appareil.
• Vous pouvez également tenir le fer à repasser à la verticale pour vaporiser des rideaux, des vêtements etc..

Repassage à sec

• Ajustez la commande de réglage du thermostat (K4) à la température souhait
• fibres synthétiques : -coton: -lin:

Décolleuse à papier peint

La décolleuse à papier peint est disponible comme

5. Application des accessoires

accessoire spécial (n° de commande, voir page 39).

Avec cet accessoire vous pouvez utiliser le nettoyeur à vapeur pour décoller du papier peint.

• Posez la décolleuse à papier peint de toute sa surface au bord d'un lé. Appuyez sur la gachette à vapeur (C5) et laissez la vapeur agir jusqu'à ce que le papier peint soit complètement trempé (env. 10 sec.).
• Déplacez la décolleuse à papier peint sur le prochain lé collé, tout en maintenant la gachette à vapeur (C5) enfoncée. Soulevez le lé de papier peint décollé avec une spatule et retirez-le du mur. Continuez à déplacer successivement la décolleuse à papier peint et retirez le papier peint lé par lé.
• Sur du papier peint imprimé avec plusieurs couches de peinture, la vapeur risque de ne pas pouvoir pénétrer dans la tapisserie. Nous recommandons dans ce cas de traiter le papier peint au préalable avec un cylindre à clous.

Buse rotative à vapeur

La buse rotative à vapeur est disponible comme accessoire spécial (n° de commande, voir page 39).

Domaines d'application :

• nettoyage de coins, rainures, etc.
• endroits difficilement accessibles.

Nettoyage de la chaudière

Pour effectuer des travaux de maintenance, la fiche de secteur doit obligatoirement être débranchée et le nettoyeur à vapeur doit être refroidi.

Rinçage de la chaudière

Rincez la chaudière du nettoyeur à vapeur au plus tard après le 5ème replissage d'eau si la durée de l'eau utilisée est supérieure à 10°dH, c'est-à-dire que son degré de durée est de la catégorie II. Si l'eau utilisée est moins durable, rincez la chaudière au plus tard après le 15ème replissage. Pour connaître le degré de durée de votre eau, contactez le service public des eaux ou les administrations municipales.

• Remplissez la chaudière d'eau et secouez-la vigoureusement (afin de détacher d'éventuels restes de calcaire s'étaient déposés au fond de la chaudière). Videz ensuite l'eau en renversant l'appareil à l'angle où se trouve l'entonnoir de remplissage (voir fig. 13).

Fig. 13: rinçage de la chaudière

Détartrage de la chaudière

Vu que des dépôts calcaires se forment également sur les parois de la chaudière, nous recommandons de détartrer la chaudière selon la périodicité suivante (NF=remplissage de chaudière):

Tabl. 1: Périodicité pour le nettoyage de la chaudière

Plage de durété		° dH	mmol/l	NF
I	eau peu dure	0 - 7	0 - 1,3	100
II	eau de durété moyenne	7 - 14	1,3 - 2,5	90
III	eau dure	14 - 21	2,5 - 3,8	75
IV	eau très dure	> 21	> 3,8	50

• Débranchez le nettoyeur à vapeur du réseau électrique.
• Videz complètement le reste d'eau de la chaudière (voir fig. 13).

Utilisez uniquement des produits ayant été autorisés par la société Karcher pour exclure tout endommagement de l'appareil.

6. Entretien, maintenance

Utilisez le bio-détartrant Kärcher RM 511 pour le détartrage (n° de commande 6.295-075). Veuillez consulter les instructions de dosage figurant sur l'emballage pour la préparation de la solution de détartrant. Prendre des précautions appropriées pour le remplissage et le vidage du nettoyeur à vapeur. La solution de détartrant peut attaquer les surfaces délicates. - Remplissez la chaudière de solution de détartrant et laissez agir la solution durant env. 8 heures. Ne vissez pas la fermeture de sécurité (A2) sur l'appareil durant le détartrage. N'utilisez jamais le nettoyeur à vapeur tant que la chaudière contient encore du détartrant. - Videz ensuite la solution de détartrant. Il reste encore un peu de solution dans la chaudière de l'appareil, et vous devez donc rincer la chaudière deux à trois fois avec de l'eau froide afin d'éliminer tous les restes du détartrant. - Tournez d'abord le bouton de réglage (B2) à fond dans le sens des aiguilles d'une montre et puis contre le sens des aiguilles d'une montre jusqu'au débit maximal de vapeur. - Le nettoyeur à vapeur est maintenant de nouveau prêt à fonctionner.

Laissez les accessoires sécher complètement avant de les ranger.

• Ne déposez jamais la buse pour sol (H1), la buse à main (E1) et la Brosse ronde (D3) sur leur crin durant le refroidissement et le séchage afin qu'elles ne se déforment pas.

La serpillière et la housse en tissu éponge sont prélavées et elles peuvent donc être immédiatement utilisées pour travailler avec le nettoyeur à vapeur.

• Lavez les serpillières et les housses en tissu éponge sales à 60°C dans la machine à laver. N'utilisez pas d'assouplissant afin que les chiffons puissent bien absorber la saleté. Pour le séchage, vous pouvez utiliser un sèche-linge.

7. Remède en cas de dérangements

Les dérangements ont souvent des raisons simples que le récapitulatif ci-après vous permettra de supprimer facilement. En cas de doute ou si le dérangement/remède ne figure pas dans le tableau, veuillez consulter le service après-vente/agréé.

Risque d'électrocution!

Les travaux de réparation sur l'appareil sont exclusivement réservés au service après-vente agréé.

Long temps de chauffage

• Le bloc connecteur n'est pas monté correctement
• La chaudière est entartrée

Peu de vapeur / pas de vapeur (lampe témoin de fonctionnement est verte)

• Contrôlez le réglage de la vapeur Appareil / Pistolet à vapeur
• Réglage de la vapeur sur la position 'Zéro'

Vapeur contient beaucoup d'eau

Réduisez le début de vapeur 'humide'

Réduction de vapeur durant l'utilisation / pas de vapeur (absence d'eau)

• Il n'y a plus d'eau dans le réservoir d'eau
• Rechargez de l'eau

Gachette à vapeur ne peut plus être actionnée

• Débloquez le verrouillage de la gachette à vapeur (C4)

Grande sortie d'eau durant le repassage

• Ajustez le thermostat de réglage de température du fer à repasser au repassage à la vapeur. L'appareil doit être ajusté dans le domaine de l'échelle Vapeur sèche.

Appareil se met hors circuit durant le nettoyage (thermostat de sécurité)

• Débranche complètement le câble de réseau et laissez refroidir l'appareil

Sortie de vapeur malgré le relâchement de la gâchette à vapeur

• Réglage de la vapeur sur le pistolet est positionné sur 'Min.'. Tournez la molette sur 'Max.'

8. Organes de sécurité

Ce nettoyeur à vapeur est équipé de plusieurs dispositifs de sécurité et il est donc doté d'une protection multiple. Ci-dessous figurent les plus importants organes de sécurité.

Manostat

Le manostat est chargé de conserver la pression de la chaudière à un niveau aussi constant que possible durant le fonctionnement. Lorsque la pression de service maximale admissible de 4 bar est atteinte dans la chaudière, le chauffage est mis hors marche et il est remis en marche lors d'une chute de pression dans la chaudière suite à une consommation de vapeur.

Thermostat d'absence d'eau

La température augmente lorsque la quantité d'eau dans la chaudière diminue. Le thermostat d'absence d'eau met le chauffage hors marche et la lampe témoin rouge - Absence d'eau (B6) s'allume. La remise en marche du chauffage est empêchée jusqu'à ce que la chaudière soit refroidie ou à nouveau remplie.

Thermostat de sécurité

Si l'appareil surchauffe suite à une panne du thermostat d'absence d'eau, le thermostat de sécurité met l'appareil hors tension. Adressez-vous au service après-vente KÄRCHER responsable pour désactiver le thermostat de sécurité.

Fermeture de sécurité

La fermeture de sécurité empêche la vapeur de s’échapper de la chaudière. Si le manostat est défectueux et si la pression de la vapeur dans la chaudière est supérieure à 5,7 bar, une soupape de sûreté figurant dans la fermeture de sécurité s’ouvre, permettant ainsi à la vapeur de s’échapper. Adressez-vous au service après-vente Kächer responsable pour remettre l’appareil en route.

Protection contre une température surélevée sur l'enrouleur du câble d'alimentation

Si le câble de réseau n'est pas complètement déroulé de l'enrouleur de câble durant le fonctionnement, il risque de s'échauffer fortement. Une protection contre des températures surélevées protège contre un échauffement trop élevé.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement les eventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériel ou de fabrication en sont la cause.

En cas de recours en garantie, s'adresser au revendeur respectif ou au prochain service après-vente avec l'accessoire et le bon d'achat.

Le fabricant décline toute responsabilité pour tous dégâts résultant du maniement incorrect de l'appareil ou suite au non-respect des instructions de service.

Instructions pour l'élimination

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être rendus à un système de recyclage. Des batteries, de l'huile et d'autres substances semblables ne doivent jamais être tout simplement jetés. Pour cette raison, utiliser des systèmes adéquats de collecte pour éliminer les appareils usés.

10. Accessoires et pièces de rechange

Seuls des accessoires et des pièces de rechange d'origine autorisés par le fabricant doivent être utilisés, en effet ils garantissent un fonctionnement sûr et parfait de l'appareil.

Sur la dernière page se trouve une illustration de l'appareil avec les numéros de commande des différents pièces de l'appareil.

Accessoires spéciaux

Kit de brosses rondes (n° cde. 2.863-058)

• 4 brosses rondes pour la buse à jet crayon.

Kit de brosses rondes avec crins en laiton (n° cde. 2.863-061)

• 3 brosses rondes pour la buse à jet crayon (avec des crins en laiton pour des saletés particulièrement tenaces)

Kit de chiffons à microfibres (n° cde. 6.905-921)

• 1 grande serpillière, 1 housse en tissu éponge avec un pouvoir absorbant et collecteur de saletés extrêmement élevé

Bio-détartrant RM 511 (n° cde. 6.290-239)

• 3 × 100g de poudre pour le nettoyage de la chaudière. Pour l'utilisation, se référer au chapitre 5 'Entretien, maintenance, remède en cas de dérangements'.

Kit de chiffons (n° cde. 6.960-019)

• 2 grandes serpillières, 3 housses en tissu éponge

Kit de chiffons (n° cde. 6.370-990)

• 5 housses en tissu éponge

Kit de chiffons (n° cde. 6.369-481)

• 5 grandes serpillères

Kit de chiffons (n° cde. 6.369-357)

• 3 grandes serpillères

Fer à repasser à vapeur BE 6000 (n° cde. 4.862-060)

Fer à repasser professionnel BE 7001 (n° cde. 4.862-105)

Table de repassage à aspiration active de la vapeur (n° cde. 6.906-002)

Pour de très bons résultats de repassage avec une économie de temps remarquable (uniquement approprié pour 230 V)

Décolleuse à papier peint (n° cde. 2.863-062)

Brosse ronde avec racloir (n° cde. 2.863-140)

Buse rotative à vapeur (n° cde. 2.863-094)

Lèvre en caoutchouc (n° cde. 6.273-140)

Branchement électrique

Tension 220 - 240 V

Type de courant 1 ~ 50 Hz/Ph

Tension dans la poignée 24 V

Performances

Puissance de chauffage 2300 W

Pression de service maximale 4,0 bar

Pression admissible 5,7 bar

Temps de chauffage 6 min/1 litre d'eau

Débit de vapeur maximal 82 g/min

Dimensions

Poids sans accessoires : 7 kg

Quantité de remplissage d'eau.... 2,0 I

Contenu de la chaudière 2,4 I

Largeur 335 mm

Longueur 425 mm

Hauteur 380 mm

Section minimale de la rallonge 1mm²

Alfred Kärcher Ges. m. b. H.

Lichtblaustraße 7

1220 Wien

[phone]

AUS

Kärcher Pty. Ltd.

40 Koornang Road

Scoresby VIC 3179

(03) 9765 - 2300

B/LUX

Kärcher N. V.

Industriebweg 12

2320 Hoogstraten

B:090010027

LUX: 0032 900 10027

ZA des Petits Carreaux

94865 Bonneuil-sur-Marne

[phone]

FIN

Karcher OY

Yrittajantie 17

01800 Klaukkala

0207413600

Kärcher(UK) Limited

Kärcher House

Beaumont Road

Banbury

Oxon, OX16 1TB

01295752200
