PLANCHEORIGIN G 75 A - Appareil de cuisson FORGE ADOUR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plancha à gaz
Caractéristiques techniques principales	Surface de cuisson en acier émaillé, 2 brûleurs en inox, allumage piezo
Alimentation	Gaz butane ou propane
Dimensions approximatives	Longueur : 75 cm, Largeur : 40 cm, Hauteur : 15 cm
Poids	25 kg
Compatibilités	Compatible avec les bouteilles de gaz standard
Puissance	2 x 3,5 kW
Fonctions principales	Cuisson à la plancha, idéal pour viandes, poissons et légumes
Entretien et nettoyage	Nettoyage à l'eau chaude savonneuse, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente du fabricant
Sécurité	Utiliser en extérieur, éloigner des matériaux inflammables, vérifier les fuites de gaz
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - PLANCHEORIGIN G 75 A FORGE ADOUR

Comment allumer le FORGE ADOUR PLANCHEORIGIN G 75 A ?

Pour allumer le FORGE ADOUR PLANCHEORIGIN G 75 A, ouvrez la vanne de gaz, appuyez sur le bouton d'allumage et tournez le robinet pour libérer le gaz. Utilisez un allume-gaz pour enflammer le brûleur.

Quelle est la puissance de cuisson du FORGE ADOUR PLANCHEORIGIN G 75 A ?

La puissance de cuisson du FORGE ADOUR PLANCHEORIGIN G 75 A est de 6,3 kW.

Comment nettoyer la plaque de cuisson en fonte ?

Pour nettoyer la plaque de cuisson en fonte, laissez-la refroidir, puis utilisez une brosse métallique ou une éponge abrasive pour enlever les résidus. Rincez à l'eau chaude et séchez soigneusement.

Le produit est-il compatible avec le gaz propane ?

Oui, le FORGE ADOUR PLANCHEORIGIN G 75 A est compatible avec le gaz propane, mais assurez-vous d'utiliser le kit de conversion approprié si nécessaire.

Quelle est la taille de la surface de cuisson ?

La surface de cuisson du FORGE ADOUR PLANCHEORIGIN G 75 A mesure 75 cm x 40 cm.

Comment régler la température de cuisson ?

La température de cuisson peut être réglée en ajustant le robinet de gaz pour augmenter ou diminuer le débit de gaz vers le brûleur.

Y a-t-il une garantie pour ce produit ?

Oui, le FORGE ADOUR PLANCHEORIGIN G 75 A est généralement couvert par une garantie de 2 ans pour les pièces.

Comment stocker le FORGE ADOUR PLANCHEORIGIN G 75 A en hiver ?

Pour stocker le FORGE ADOUR PLANCHEORIGIN G 75 A en hiver, nettoyez-le soigneusement, déconnectez la bouteille de gaz et rangez-le dans un endroit sec et à l'abri du gel.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le FORGE ADOUR PLANCHEORIGIN G 75 A peuvent être trouvées auprès du revendeur agréé ou sur le site officiel de FORGE ADOUR.

Le produit peut-il être utilisé à l'intérieur ?

Non, le FORGE ADOUR PLANCHEORIGIN G 75 A est conçu pour une utilisation à l'extérieur uniquement. Ne l'utilisez pas dans des espaces fermés en raison des risques d'intoxication au gaz.

MODE D'EMPLOI PLANCHEORIGIN G 75 A FORGE ADOUR

Vous avez fait l'acquisition d'un produit de la gamme FORGE ADOUR, veuillez consulter la notice avant toute utilisation.

CET APPAREL A ETE CONCU POUR UN USAGE UNIQUÉMENT A L'EXTERIEUR DES LOCAUX

F	ORIGIN G45 ACIER			CE		18 0705
Catégorie	Pays de destination	Gaz	Pression I3 B/P	Pression I3 +	Qn	Qn
I3 B/P	AL,BA,BG,CY, DK, EE, FI,HR,HU,IS,LT, LV,MK,NL,NO, RO, SE, SI, UA	G30	28-30 mbar	28-30 mbar	327.5 g/h	4.5kW
I3 +	BE,CH,CY,CZ,ES,FR,GB,GR,IE,IT,PT,SI, SK,TR,LU	G31	28-30 mbar	37 mbar	321.66 g/h	4.5kW
MANUFACTURED BY: FORGE ADOUR IBERICA S.L

F	ORIGIN G60 ACIER			CE		18 0705
Catégorie	Pays de destination	Gaz	Pression I3 B/P	Pression I3 +	Qn	Qn
I3 B/P	AL,BA,BG,CY, DK, EE, FI,HR,HU,IS,LT, LV,MK,NL,NO, RO, SE, SI, UA	G30	28-30 mbar	28-30 mbar	422.13 g/h	5.8kW
I3 +	BE,CH,CY,CZ,ES,FR,GB,GR,IE,IT,PT,SI, SK,TR,LU	G31	28-30 mbar	37 mbar	414.58 g/h	5.8kW
MANUFACTURED BY: FORGE ADOUR IBERICA S.L

F	ORIGIN G75 ACIER			CE		18 0705
Catégorie	Pays de destination	Gaz	Pression I3 B/P	Pression I3 +	Qn	Qn
I3 B/P	AL,BA,BG,CY, DK, EE, FI,HR,HU,IS,LT, LV,MK,NL,NO, RO, SE, SI, UA	G30	28-30 mbar	28-30 mbar	545.85 g/h	7.5kW
I3 +	BE,CH,CY,CZ,ES,FR,GB,GR,IE,IT,PT,SI, SK,TR,LU	G31	28-30 mbar	37 mbar	536.10 g/h	7.5kW
MANUFACTURED BY: FORGE ADOUR IBERICA S.L

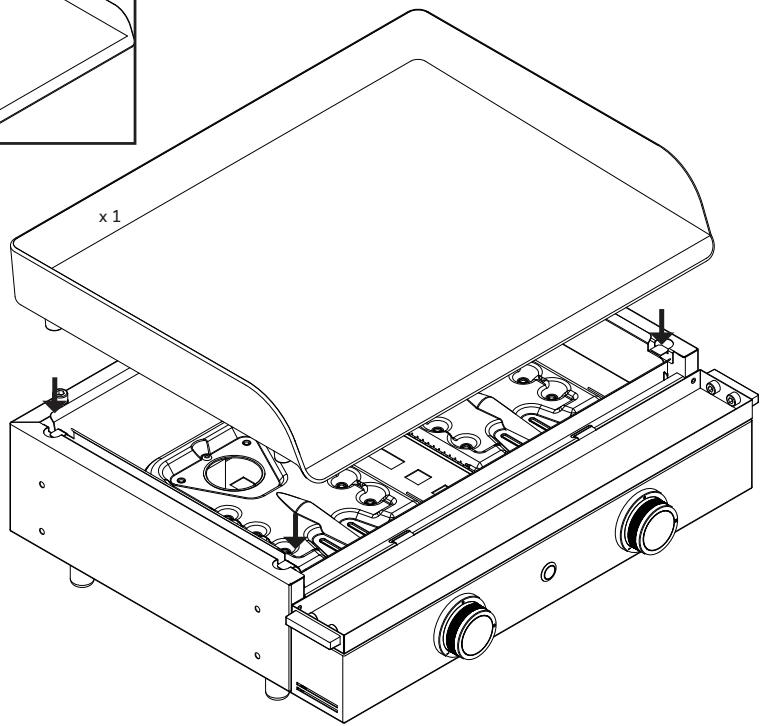

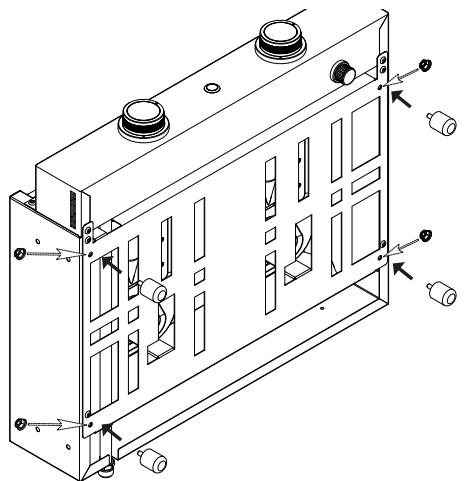

ORIGIN ACIER	45	60	75
- +	x 1	x 1	x 1
	x 1	x 1	x 1
	x 1	x 1	x 1
	x 1	x 1	x 1
	x 1	x 1	x 1
	x 4	x 4	x 4
	x 2	x 2	x 2
	x 4	x 4	x 4
	x 4	x 4	x 4
	x 2	x 2	x 2

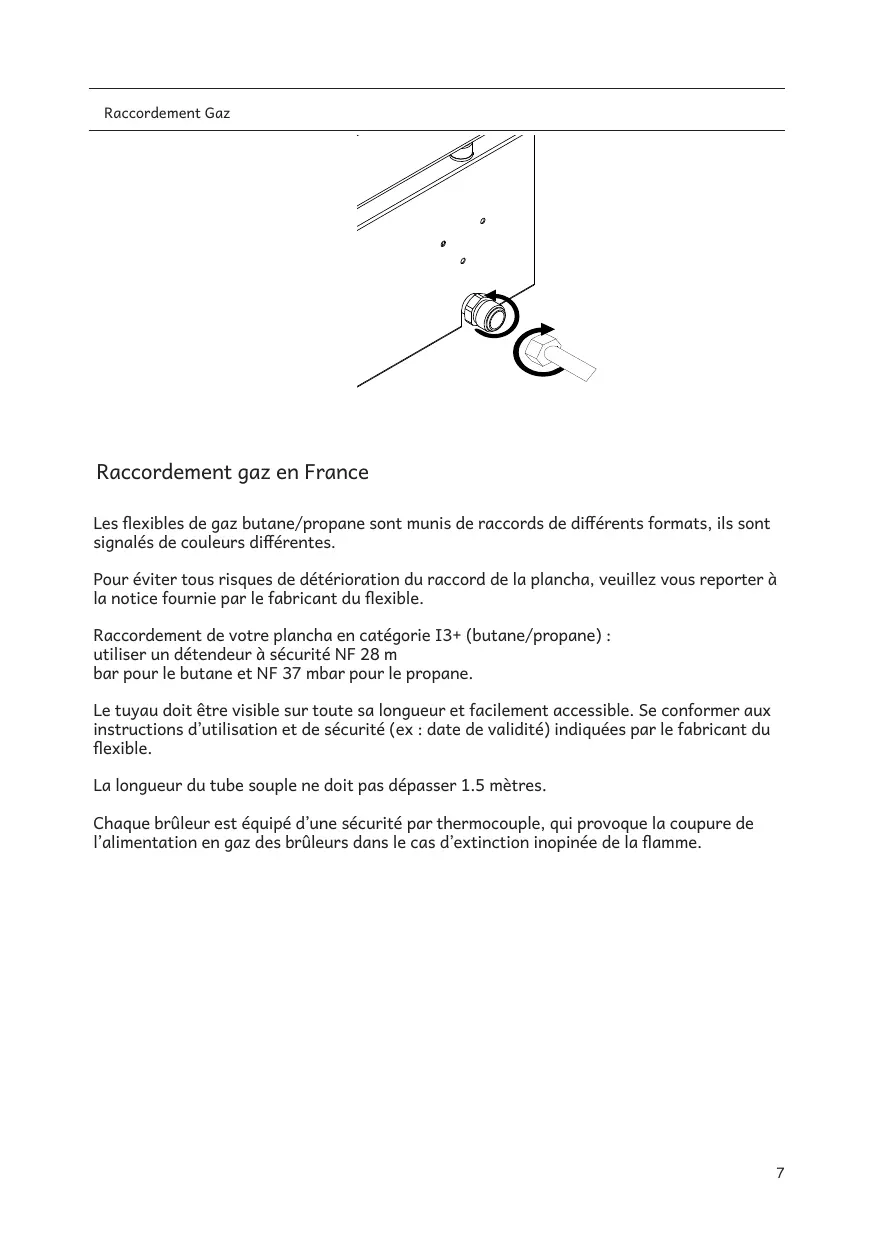

Raccordement gaz en france

Les flexibles de gaz butane/propane sont munis de raccords de différents formats, ils sont signalés de couleurs différentes.

Pour éviter tous risques de dépréciation du raccord de la plancha, veuillez vous reporter à la notice fournie par le fabricant du flexible.

Raccordement de votre plancha en catégorie I3+ (butane/propane): utiliser un détenueur à sécurité NF 28 m bar pour le butane et NF 37 mbar pour le propane.

Le tuyau doit être visible sur toute sa longueur et facilement accessible. Se conformer aux instructions d'utilisation et de sécurité (ex : date de validité) indiquées par le fabricant du flexible.

La longueur du tube souple ne doit pas dépasser 1.5 mètres.

Chaque brûleur est équipé d'une sécurité par thermocouple, qui provoque la coupure de l'alimentation en gaz des brûleurs dans le cas d'extinction inopinée de la flamme.

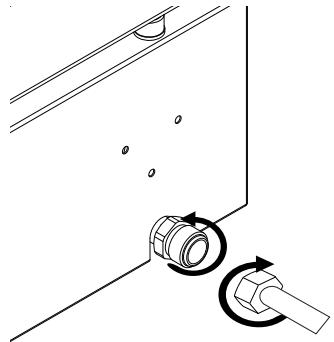

Visser le raccord du flexible, dans le sens des aiguilles d'une montre. Le raccordement du flexible doit s'effectuer conformément aux instructions du fabricant du flexible, ainsi que dans le respect des normes en vigueur du pays concerné.

Votre plancha FORGE ADOUR est configurée pour fonctionner en gaz butane/propane. Le type de gaz à utiliser est noté sur l'étiquette signalétique située sur le côté de votre plancha.

Tous types d'interventions d'entretien nécessitant l'ouverture du circuit interne d'alimentation de gaz doivent exclusivement être effectuées par un réparateur agréé. Toute tentative de démontage et modification de l'appareil pour changer les caractéristiques techniques peut provoquer des accidents pour lesquels le fabricant décline toute responsabilité et annule la garantie.

Origin 45 Acier

Brûleur	Puisance nominale (Watt)	Puisance réduite (Watt)	Butane G30 / Propane G31 28-30 mbar / 37 mbar
			Repère Injccteur (1/100mm Ø)	Débit Nominal (g/h)	Débit Résduit (g/h)
	4500	1900	103	327.51 (G30)321.66 (G31)	138.28 (G30)135.81 (G31)
Puisance nominale				4.5 kW

Origin 60 Acier

Brûleurs	Puisance nominale(Watt)	Puisance réduite(Watt)	Butane G30/Propane G3128-30 mbar / 37 mbar
			Repère Injccteur(1/100 mmØ)	DébitNominal(g/h)	DébitRéduit(g/h)
Droit	2900	1700	85	211.06 (G30)207.29 (G31)	123.73 (G30)121.52 (G31)
Gauche	2900	1700	85	211.06 (G30)207.29 (G31)	123.73 (G30)121.52 (G31)
Puisance nominale				5.8kW

Origin 75 Acier

Brûleurs	Puisance nominale (Watt)	Puisance réduite (Watt)	Butane G30/ Propane G31 28-30 mbar / 37 mbar
			Repère Injecteur (1/100 mm Ø)	Débit Nominal (g/h)	Débit Résultat (g/h)
Droit	2500	1600	75	181.95 (G30) 178.70 (G31)	116.45 (G30) 114.37 (G31)
Central	2500	1600	75	181.95 (G30) 178.70 (G31)	116.45 (G30) 114.37 (G31)
Gauche	2500	1600	75	181.95 (G30) 178.70 (G31)	116.45 (G30) 114.37 (G31)
Puisance nominale				7.5kW

Pour une utilisation en toute sécurité de votre plancha FORGE ADOUR, il est impératif de vous conformer aux différentes règles d'installation et d'utilisation suivantes :

• Fermer l'alimentation de gaz à la bouteille après usage.
• Ne pas entreprendre ou utiliser de produits ou vapeurs inflammables à proximité de la plancha.
• En cas d'odeur de gaz, fermer le robinet de la bouteille de gaz.
• Si l'appareil est posé sur un support (table...) il doit obligatoirement être muni de ces 4 pieds.
• Voiture plancha FORGE ADOUR n'est pas raccordée à un dispositif d'évacuation des produits de combustion. Elle doit être installée et raccordée conformément aux règles d'installation en vigueur. Une attention toute particulière sera accordée aux dispositions applicables en matière de ventilation. Prévoir un débit d'air neuf de 15m3/h requis pour l'alimentation en air de combustion.
• Attention : Des parties accessibles peuvent être très chaudes. Éloigner les jeunes enfants.
• Ne pas déplacer l'appareil pendant son fonctionnement.
• Ne pas utiliser un détendeur réglable.
• Attendre que la plancha soit froide pour nettoyer le châssis et également pour manipuler le bac à graisse.
• Vérifier que le flexible ne soit pas en contact avec des parties chaudes de l'appareil.
• Dans le cas ou votre apparéil est protégé par une housse, veillez à la retirer avant toute utilisation de la plancha. Pour une utilisation sans chariot ou support FORGE ADOUR : la bouteille de gaz (13kg) alimentant la plancha doit etre place a 80 cm de l'appareil. Pour un fonctionnement de la plancha sur un chariot ou support, il est impératif d'utiliser une bouteille de 6kg maximum.
• Attention : l'étanchéité doit être vérifiée à l'extérieur des locaux loin de toute source d'inflammation.
• S'assurer que les manettes de réglages soient en position fermée. Après ouverture de la bouteille et réarmement du détendeur, à l'aide de l'eau savonnée, vérifier l'absence de bulles sur tous les raccords, détendeur et appareil. La présence de bulles indique une fuite. Fermer la bouteille de gaz et desserrer tous les raccords. Renouveler le test d'étanchéité. Si la fuite provient de l'appareil, n'utiliser pas votre plancha et rapprochez-vous du fabricant ou du revendeur. Procéder au test d'étanchéité à chaque changement de bouteille. Danger: Ne jamais vérifier l'étanchéité de votre appareil avec une flamme. Ne pas utiliser un appareil qui fuit. Utiliser des gants protecteurs lors de la manipulation d'éléments particulièrement chauds.
• Les parties protégées par le fabricant ne doivent pas être manipulées par l'utilisateur. Tous les composants de la ligne gaz ne doivent pas être modifiés par l'utilisateur. Les récipients de gaz pouvant être utilisés sur ce type d'appareil sont de 6 à 13 KG et distribués sur le marché français. Dimension : hauteur = 560 mm et profondeur = 310 mm maxi, détenteur compris.
• Respecter les dates de validité de votre tube souple et procéder à son remplacement le cas échéant. Faire un test d'étanchéité à chaque changement.
• Vérifier la position du tubeSouple de raccordement pour assurer qu'il n'est pas soumis à des efforts de torsion et qu'il ne soit pas en contact avec les parties chaudes de l'appareil.
• Veiller à effectuer le changement de récipient loin de toute source d'inflammation.
• Ne pas obturer les ventilations et vérifier régulièrement leur propreté. En cas d'obturation des venturis, contactez le fabricant ou votre revendeur.
• Le dessous de l'appareil doit rester libre pour permettre une bonne circulation d'air au brûleur.
• Ne pas modifier l'appareil, contactez le fabricant ou votre revendeur.
• Avant d'utiliser votre plancha Forge Adour après une période de stockage et/ou non-utilisation, vérifiez-la soigneusement afin de détecter toute fuite de gaz et/ou colmatage des réchauds.

NE PAS DÉCOUPER LES ALIMENTS AVEC UN COUTEAU DIRECTEMENT SUR LA PLAQUE DE CUISSON.

Dès la première utilisation, il est recommandé de faire fonctionner votre plancha à vide pendant 15 min. Une légère odeur peut se dégager pendant quelques instants.

Avant chaque utilisation, nous vous recommandons de préchauffer votre plancha minimum 10 min, manette sur position grande flamme.

Lorsque la température du plan de support de l'appareil dépasse 50k, il doit impératifement être composé de briques réfractaires.

LE RÉCUPÉRATEUR DE GRAISSE NE PASSE PAS AU LAVE-VAISSELLE.

RETIRER LES PROTECTIONS PLASTIQUES DES MANETTES AVANT Toute UTILISATION.

NE PAS DEPLACER LE BAC A GRAISSE PENDANT LE FONCTIONNEMENT DE LA PLANCHA ET LORSQUE LE CHASSIS EST ENCORE CHAUD.

Conseils d'utilisation

Allumage et fonctionnement de la plancha.

Avant l'allumage de votre plancha, vérifier que toutes les conditions stipulées dans la rubrique « Précautions d'utilisation » soient réunies.

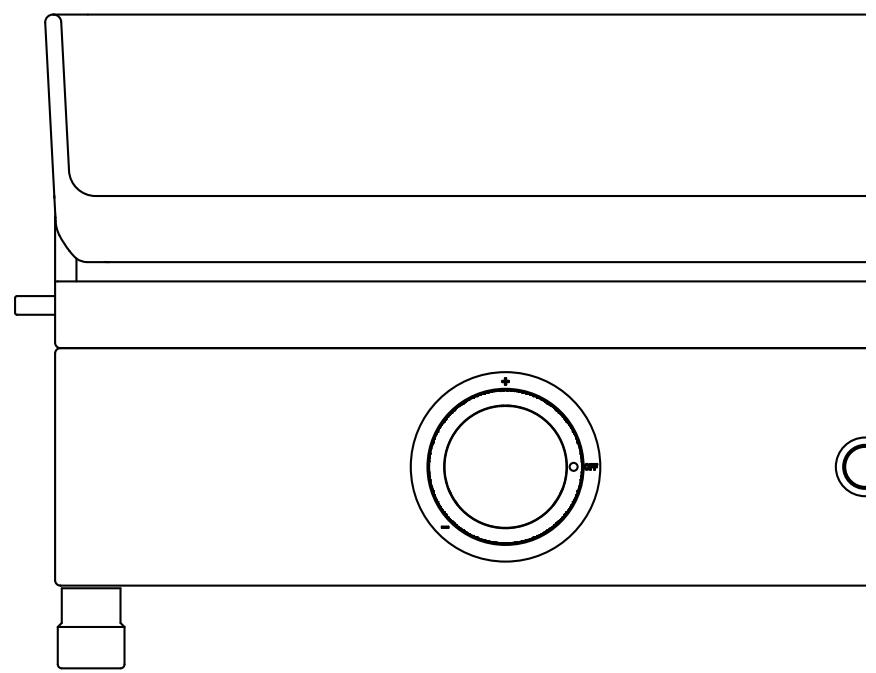

• Vérifier que la manette de commande soit sur la position « 0 » comme indiqué (Fig. 1). Ouvrir l'alimentation de gaz (bouteille pour Butane/Propane).

Manette de commande

Piezzo

• Tourner la manette de commande, en la maintenant appuyée, dans le sens inverse des aiguilles d'une montre. (Fig.2).

Manette de commande

Piezzo

• Toujours en maintenant enfoncée la manette de commande, appuyez sur l'allumeur (piezzo) pour générer les étincelles nécessaires à l'allumage des brûleurs.
• Le dispositif ne doit pas être actionné pendant plus de 15 s. Si le brûleur ne s'est pas allumé, cesser d'agir sur le dispositif, ouvrir la porte de l'enceinte et/ou attendre au moins 1 min avant toute nouvelle tentative d'allumage du brûleur.

Positions de la manette de commande

Arrêt

Grande flamme

Petite flamme - Allumage

Points à contrôler lors du début de fonctionnement :

Pas d'arrivée de gaz :

1. vérifier l'ouverture de l'alimentation de gaz
2. Contrôler la contenance de la bouteille de gaz
3. Vérifier si l'amorçage du détendeur s'est fait convenablement (se reporter à la notice fournie par le fabricant de détendeur).

Le brûleur ne s'allume pas :

1. Bouton d'allumage piézo en panne ou câble débranché.
2. Brûleur sale ou injecteur obstrué.
3. Absence de gaz ou pression insuffisante.

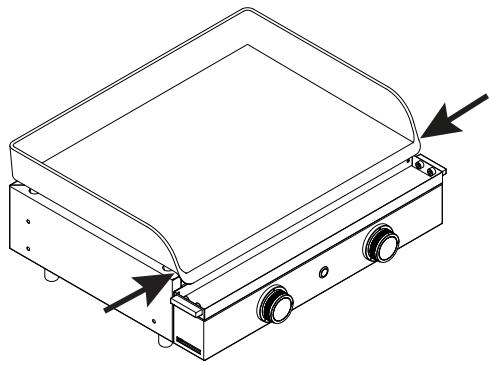

Le brûleur ne reste pas allumé :

1. Thermocouple en panne ou mal positionné. 2. Conditions atmosphériques inopportunes.

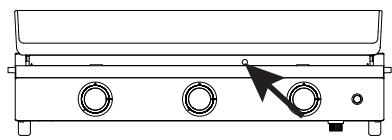

Si votre allumeur ne fonctionne pas, vous pouvez allumer votre plancha avec une grande allumette en passant par l'ouverture située entre la plaque et le caisson de chaque côté de votre plancha (illustration ci-dessous).

Lors de l'utilisation de votre plancha, une légère décoloration peut apparaître sur les déflecteurs intérieurs de votre caisson. Ce phénomène est normal et n'altère en rien les caractéristiques techniques de votre produit.

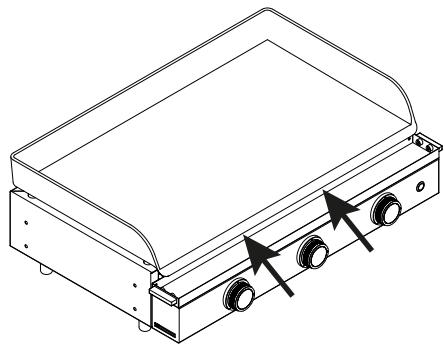

ORIGIN G 75

Il est conseillé de vider et de nettoyer le bac à graisse, après chaque utilisation. Le bac à graisse doit être manipulé quand votre plancha est froide.

À chaud : Vous venez de finir de cuisiner et votre plancha est encore chaude, profitez-en pour la nettoyer, votre spatule de cuisson associée à votre Boule Inox seront des outils idéaux pour enlever les résidus de cuisson.

Versez de l'eau directement sur votre plaque et frottez avec votre Boule Inox pour dégager les excédents vers votre bac àGRAISSE. Utilisez la spatule pour manipuler la Boule Inox afin de ne pas vous brûler.

Garder un œil sur le remplissage de votre bac àGRAISSE pour éviter tout débordement.

Vous pouvez répéter l'opération autant de fois que nécessaire. Vous pouvez à tout moment rallumer votre plancha si l'efficacité de votre nettoyage n'est pas optimale.

À froid : À l'aide de votre éponge humide, appliquez la Pierre de Nettoyage directement sur votre Plaque en réalisant des mouvements circulaires ou utiliser Plancha-Net et laisser agir. Rincez avec une éponge ménagère. Vous pouvez répéter l'opération autant de fois que nécessaire.

Réalisez la finition de votre nettoyage avec votre Carré Microfibre pour redonner de l'éclat à votre Plancha.

Il est recommandé, dans le cas d'une longue inactivité de votre Plancha, de la stocker dans un endroit sec à l'abri des intempéries.

FORGE ADOUR commercialise toute une gamme d'accessoires de protection, n'hésitez pas à demander conseil à votre revendeur.

Pour plus d'informations, connectez-vous sur www.forgeadour.com, vous trouvez nos tutos de nettoyage.

CET APPAREIL EST CERTIFIÉ SELON LES NORMES EN 498, IL POT ÉTRE UTILISÉ A L'EXTERIEUR.

Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisée seulement dans un endroit bien aéré. Consulter la notice avant d'installer et d'utiliser cet appareil.

Avant l'installation, s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de ventilation mécanique si elle existe.

Le rappel du gaz à utiliser est mentionné sur l'emballage et sur la plaque signalétique de l'appareil. L'appareil a été réglé en usine pour utilisation avec gaz butane/propane 28-30/37 mbar contenu en bouteille.

La durée de la garantie se compose de la manière suivante :

10 ans pour les plaques de cuisson et les brûleurs. 10 ans pour les autres pièces.

Cette garantie prend effet à la date d'achat du produit.

Pour une prise en charge SAV du produit dans le cadre de la garantie, il vous sera demandé la facture d'achat, la référence ainsi que le n° de série (indiqué sur la fiche signalétique située sur l'appareil) du produit.

La garantie ne pourra s'appliquer dans les cas suivants :

Dysfonctionnement du à une cause étrangère au produit (choc, foudre, inondation, etc.). Utilisation de l'appareil n'était pas en conformité avec cette notice d'utilisation. Non-respect des consignes de sécurité. Utilisation de l'appareil n'ayant aucun rapport avec son utilisation première. - Toutes modifications effectuées sur l'appareil ayant pour conséquence une modification des caractéristiques d'origine. Toutes interventions réalisées hors du réseau de nos revendeurs agréés. Tous les appareils qui ne seraient pas munis de leurs étiquettes signalétiques. Toutes déteriorations du produit dues à un manque d'entretien ou dues à une protection manquante ou inadaptée du produit lors de son non-utilisation.
