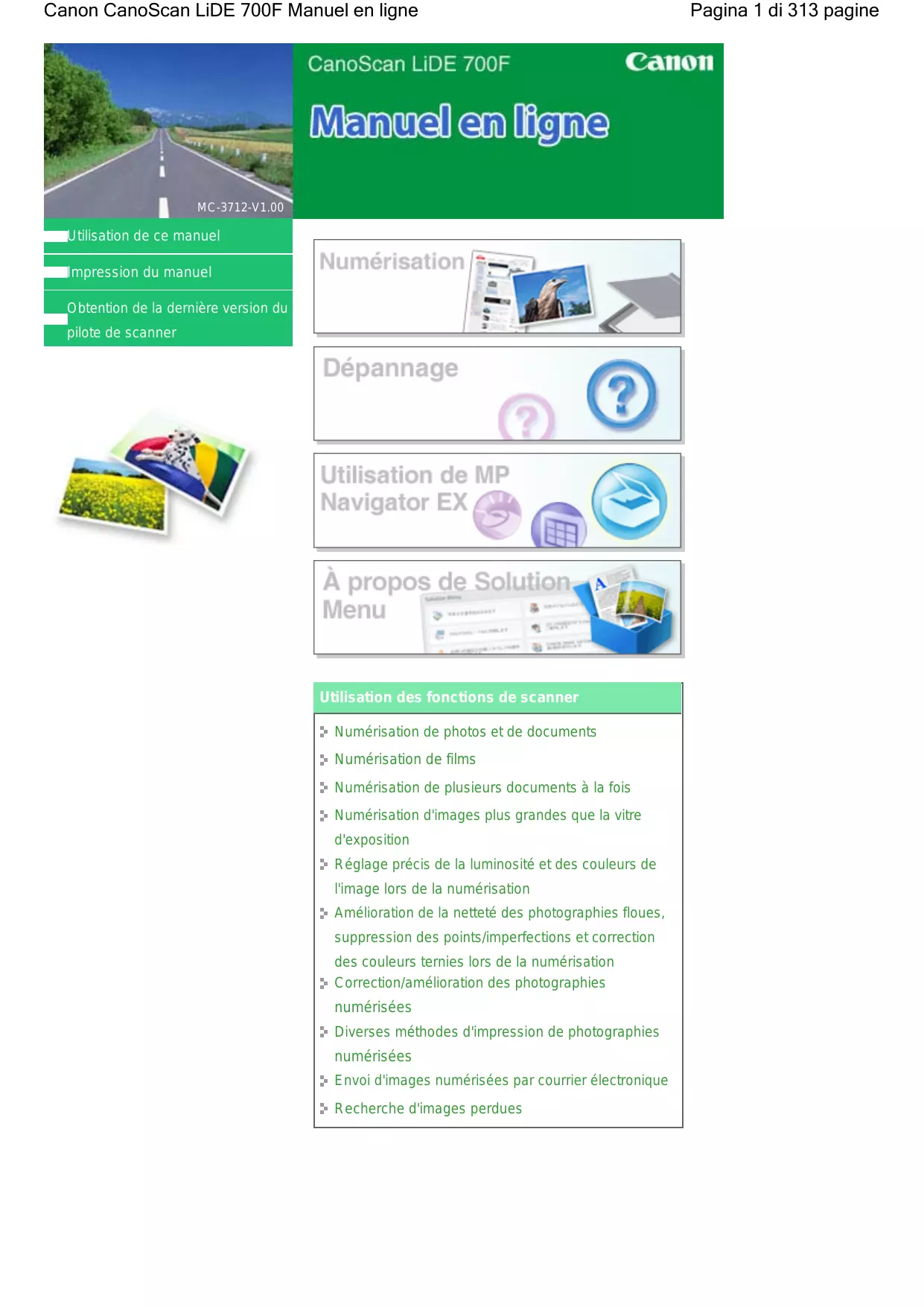

MODE D'EMPLOI LIDE 700F CANON

Obtention de la dernière version du

Utilisation des fonctions de scanner

Numérisation de photos et de documents

Numérisation de films

Numérisation de plusieurs documents à la fois Numérisation d'images plus grandes que la vitre d'exposition

Réglage précis de la luminosité et des couleurs de

l'image lors de la numérisation

Amélioration de la netteté des photographies floues,

suppression des points/imperfections et correction

des couleurs ternies lors de la numérisation

Correction/amélioration des photographies

Diverses méthodes d'impression de photographies

Utilisation du volet Contenu

Utilisation de la fenêtre contenant les explications

Impression du manuel

Utilisation de mots-clés pour rechercher une rubrique

Enregistrement des rubriques dans le dossier Mon manuel

Symboles utilisés dans ce document Marques Haut de la page

Utilisation du volet Contenu

Pagina 3 di 313 pagine

Lorsque vous cliquez sur un titre affiché dans le volet Contenu situé à gauche du manuel en ligne, les pages relatives à ce titre s'affichent dans la fenêtre Description, à droite. Lorsque vous cliquez sur le sont affichés.

, les titres figurant dans les hiérarchies inférieures

pour fermer ou afficher le volet Contenu.

Utilisation de la fenêtre contenant les explications

Pagina 4 di 313 pagine

(1) Cliquez sur les caractères verts pour accéder à la page correspondante. (2) Le curseur s'affiche en haut de la page. Haut de la page

Impression du manuel

Pagina 5 di 313 pagine

pour afficher le volet Imprimer à gauche du manuel en ligne.

pour fermer ou afficher le volet Imprimer.

Cliquez sur , puis sur Paramètres d'option pour afficher la boîte de dialogue Paramètres d'options. Vous pouvez alors configurer l'impression.

Imprimer le titre du document et le numéro des pages Lorsque cette case est cochée, le nom du manuel et le numéro de la page sont imprimés dans l'en-tête (en haut du document). Imprimer les images et la couleur d'arrière-plan Lorsque cette case est cochée, la couleur et l'image d'arrière-plan sont imprimées. Lorsque cette case n'est pas cochée, certaines images sont quand même imprimées. Vérifier le nombre de pages à imprimer avant l'impression Lorsque cette case est cochée, la boîte de dialogue Confirmation nombre de pages à imprimer s'affiche avant le démarrage de l'impression. Cette boîte de dialogue vous permet de vérifier le nombre de pages à imprimer. Pour afficher la boîte de dialogue Imprimer, cliquez sur , puis sur Paramètres d'impression. Lorsque la boîte de dialogue apparaît, sélectionnez l'imprimante à utiliser pour l'impression. Après avoir sélectionné l’imprimante à utiliser, cliquez sur Propriétés... pour définir les paramètres d’impression.

Les quatre méthodes d’impression suivantes sont disponibles :

Document actuel Cliquez sur Aperçu avant impression pour afficher les résultats d’impression et obtenir un aperçu du document avant impression.

2. Cliquez sur Démarrer l’impression

La boîte de dialogue Confirmation nombre de pages à imprimer s’affiche.

3. Lancez l’impression

Confirmez le nombre de pages à imprimer, puis cliquez sur Oui.

Les rubriques actuellement affichées sont imprimées.

Documents sélectionnés

Vous pouvez sélectionner et imprimer les rubriques de votre choix.

1. Dans le menu déroulant Sélectionner cible, sélectionnez Documents sélectionnés

Les titres de toutes les rubriques sont affichés dans la liste Documents à imprimer.

2. Sélectionnez les rubriques à imprimer

Dans la liste Documents à imprimer, cochez les cases correspondant aux titres des rubriques à imprimer.

Si vous cochez la case Sélectionner automatiquement les documents des hiérarchies inférieures, les cases à cocher correspondant à tous les titres figurant dans les hiérarchies inférieures sont sélectionnées. Cliquez sur Tout sélectionner pour sélectionner les cases correspondant à tous les titres. Cliquez sur Tout effacer pour décocher les cases correspondant à tous les titres. Cliquez sur Aperçu avant impression pour afficher les résultats d’impression et obtenir un aperçu du document avant impression.

3. Cliquez sur Démarrer l’impression

La boîte de dialogue Confirmation nombre de pages à imprimer s’affiche.

4. Lancez l’impression

Confirmez le nombre de pages à imprimer, puis cliquez sur Oui.

Vous pouvez sélectionner et imprimer les rubriques enregistrées dans le dossier Mon manuel.

Pour plus de détails sur Mon manuel, consultez la rubrique Enregistrement des rubriques dans le dossier Mon manuel .

1. Dans le menu déroulant Sélectionner cible, sélectionnez Mon manuel

Les titres des rubriques enregistrées dans le dossier Mon manuel sont affichés dans la liste Documents à imprimer.

2. Sélectionnez les rubriques à imprimer

Dans la liste Documents à imprimer, cochez les cases correspondant aux titres des rubriques à imprimer.

Cliquez sur Tout sélectionner pour sélectionner les cases correspondant à tous les titres.

Impression du manuel

Pagina 7 di 313 pagine

La boîte de dialogue Confirmation nombre de pages à imprimer s’affiche.

4. Lancez l’impression

Confirmez le nombre de pages à imprimer, puis cliquez sur Oui.

1. Dans le menu déroulant Sélectionner cible, sélectionnez Tous les documents

Les titres de toutes les rubriques s'affichent dans la liste Documents à imprimer et les cases sont automatiquement cochées.

Si vous désélectionnez la case correspondant à une rubrique, cette dernière ne sera pas imprimée. Cliquez sur Tout sélectionner pour sélectionner les cases correspondant à tous les titres. Cliquez sur Tout effacer pour décocher les cases correspondant à tous les titres. Cliquez sur Aperçu avant impression pour afficher les résultats d’impression et obtenir un aperçu du document avant impression.

2. Cliquez sur Démarrer l’impression

La boîte de dialogue Confirmation nombre de pages à imprimer s’affiche.

3. Lancez l’impression

Confirmez le nombre de pages à imprimer, puis cliquez sur Oui.

Toutes les rubriques sont imprimées.

L'impression de toutes les rubriques requiert une grande quantité de papier. Avant de lancer l'impression, vérifiez le nombre de pages à imprimer (nombre indiqué dans la boîte de dialogue Confirmation nombre de pages à imprimer). La boîte de dialogue Aperçu avant impression vous permet d'ajuster l'impression en fonction de la largeur du papier ou de définir le facteur de zoom. Cependant, si des données d'impression se trouvent en dehors du papier à cause du facteur de zoom, une partie du document ne sera pas imprimée. Haut de la page

Utilisation de mots-clés pour rechercher une rubrique

Pagina 8 di 313 pagine

Vous pouvez rechercher une page cible en entrant un mot clé.

Cette procédure effectue une recherche sur tous les manuels en ligne installés (guides d’utilisation).

Le volet Rechercher s'affiche à gauche du manuel en ligne.

pour fermer ou afficher le volet Rechercher.

2. Entrez un mot clé

Dans le champ Mot clé, entrez un mot clé pour l’élément à rechercher.

Si vous souhaitez entrer plusieurs mots-clés, insérez un espace entre chaque mot clé.

3. Cliquez sur Lancer la recherche La recherche est lancée et les titres de rubrique contenant le mot clé s’affichent dans la liste des résultats de la recherche. Lorsque vous effectuez une recherche en entrant plusieurs mots-clés, les résultats de la recherche s’affichent comme indiqué ci-dessous. [Documents avec correspondance parfaite] Rubriques contenant la chaîne de caractères de recherche complète (y compris les espaces) indiquée par l’utilisateur (correspondance parfaite) [Documents contenant tous les mots-clés]

Rubriques contenant tous les mots-clés saisis

[Documents contenant un des mots-clés]

Utilisation de mots-clés pour rechercher une rubrique

Pagina 9 di 313 pagine

Dans la liste des résultats de la recherche, double-cliquez sur (ou sélectionnez et appuyez sur Entrée) le titre de la rubrique que vous souhaitez consulter.

Les mots-clés figurant sur les pages qui s’affichent alors sont surlignés.

Enregistrement des rubriques dans le dossier Mon manuel

Pagina 10 di 313 pagine

Manuel en ligne > Utilisation de ce manuel > Enregistrement des rubriques dans le dossier Mon manuel

Enregistrez les pages fréquemment lues sous forme de rubriques dans le dossier Mon manuel afin de les consulter à n’importe quel moment.

1. Affichez la rubrique

Affichez la rubrique à ajouter au dossier Mon Manuel.

Le volet Mon manuel s'affiche à gauche du manuel en ligne.

pour fermer ou afficher le volet Mon manuel.

3. Enregistrez la rubrique dans le dossier Mon manuel

Cliquez sur Ajouter.

La rubrique actuellement affichée est ajoutée à Liste de Mon manuel.

Dans la liste Documents récemment affichés, vous pouvez également double-cliquer (ou sélectionner et appuyer sur Entrée) sur la rubrique à ajouter au dossier Mon manuel pour l’ afficher, puis cliquer sur Ajouter.

4. Affichez le dossier Mon manuel

Lorsque vous double-cliquez sur (ou sélectionnez et appuyez sur Entrée) une rubrique affichée dans Liste de Mon manuel, cette rubrique s’affiche dans la fenêtre Description.

Pour supprimer une rubrique de Liste de Mon manuel, sélectionnez la rubrique dans la liste, puis cliquez sur Supprimer (ou appuyez sur le bouton Supprimer). Haut de la page

Symboles utilisés dans ce document

Pagina 11 di 313 pagine

Instructions dont le non-respect peut entraîner la mort ou des blessures graves provoquées par un fonctionnement incorrect du matériel. Ces instructions doivent être respectées afin de garantir un fonctionnement sûr.

Instructions dont le non-respect peut entraîner des blessures graves ou des dommages matériels dus à un fonctionnement incorrect du matériel. Ces instructions doivent être respectées afin de garantir un fonctionnement sûr.

Les instructions doivent être respectées pour garantir un fonctionnement sûr.

Pagina 12 di 313 pagine

Windows Vista est une marque ou une marque déposée de Microsoft Corporation aux Etats-Unis et/ ou dans d'autres pays. Adobe, Adobe RGB et Adobe RGB (1998) sont des marques déposées ou des marques d’Adobe Systems Incorporated aux Etats-unis et/ou dans d’autres pays.

Cette machine prend en charge la norme Exif Print. Exif Print est une norme permettant d'améliorer la communication entre les appareils photo numériques et les imprimantes. Lorsque vous connectez un appareil photo numérique compatible Exif Print, les données d'image au moment de la prise de vue sont utilisées et optimisées, ce qui permet de générer des impressions d'une excellente qualité. Haut de la page

CanoScan LiDE 700F Guide de numérisation

Pagina 13 di 313 pagine

Qu'est-ce que ScanGear (pilote de scanner) ?

Numérisation à l'aide des paramètres avancés de ScanGear (pilote de scanner)

Numérisation d'images plus grandes que la vitre (fonction Aide à l'assemblage)

Numérisation facile en un clic

Démarrage de ScanGear (pilote de scanner)

Numérisation en Mode de base

Numérisation en Mode avancé

Numérisation en Mode de numérisation automatique

Numérisation de films en Mode avancé

Numérisation de plusieurs documents simultanément en Mode avancé

Correction des images (Accentuation de la netteté, Réduction de la poussière et des imperfections, Correction de l'atténuation, etc.)

Classement des images en catégories

Ajustement des couleurs à l'aide d'un motif de couleur

Utilisation d'images dans MP Navigator EX Ajustement de la saturation et de l'équilibre des couleurs

Paramétrage du seuil

Impression de photos

Ecrans de ScanGear (pilote de scanner)

Envoi par courrier électronique

Configuration de mots de passe pour les fichiers PDF Ouverture/édition de fichiers PDF protégés par mot de passe

Numérisation à l'aide du Panneau de configuration (Windows XP seulement)

CanoScan LiDE 700F Guide de numérisation

Boîte de dialogue Enregistrer Boîte de dialogue Enregistrer en PDF Fenêtre Afficher et util.

Fenêtre Créer/modifier un fichier PDF Boîte de dialogue Imprimer le document

Boîte de dialogue Imprimer la photo Boîte de dialogue Envoyer par e-mail

Fenêtre Corriger/Améliorer les images

Ecran du mode à un clic

Boîte de dialogue Enregistrer (écran du mode

à un clic) Boîte de dialogue Copier

Boîte de dialogue Imprimer

Boîte de dialogue Message

Boîte de dialogue OCR Boîte de dialogue Numériser

Boîte de dialogue PDF Boîte de dialogue Préférences

Ouverture de fichiers autres que des images numérisées

Pagina 14 di 313 pagine

Numérisation à l'aide des boutons de scanner

Numérisation et impression/copie de documents (bouton COPY) Numérisation de documents et ouverture d'images numérisées (bouton SCAN)

Numérisation et enregistrement de documents en fichiers PDF (bouton PDF)

Numérisation et insertion de documents dans un message électronique (bouton E-MAIL) Paramètres de boutons de scanner Paramètres de boutons de scanner dans MP Navigator EX Dépannage

Problèmes d'installation

Problèmes liés à la numérisation

Problèmes liés à la numérisation de films

Problèmes liés à MP Navigator EX Mise à jour du pilote de scanner

Ouverture d'images enregistrées sur un ordinateur

Obtention de la dernière version de ScanGear

Désinstallation de ScanGear (pilote de scanner)

Avant l'installation de ScanGear (pilote de scanner)

Installation de ScanGear (pilote de scanner)

Applications fournies avec le produit

A propos de Solution Menu

Vous pouvez effectuer facilement des numérisations à partir des écrans de MP Navigator EX. Vous pouvez enregistrer et imprimer des images numérisées à l'aide de MP Navigator EX.

Numériser de petits documents simultanément

Vous pouvez numériser plusieurs petits documents (photos, cartes, etc.) simultanément. Cette fonction est utile car elle vous évite de procéder à plusieurs numérisations.

Numériser de grands documents

MP Navigator EX vous permet de numériser facilement des documents dont la taille est plus grande que la vitre. Il vous permet de numériser séparément la moitié gauche et la moitié droite d'une image et de les combiner ensuite pour former une seule image.

Utilisation de MP Navigator EX Pagina 16 di 313 pagine

Numériser en un clic

En mode Un clic, il vous suffit de cliquer sur une icône pour que MP Navigator EX effectue toutes les opérations, de la numérisation à l'enregistrement. Le mode Un clic permet également de numériser et d'enregistrer des images sous forme de fichiers PDF ou de les joindre automatiquement à un courrier électronique.

Numériser et corriger/améliorer des photos

Vous pouvez facilement corriger/améliorer des photos numérisées à l'aide de MP Navigator EX. Il n'est pas nécessaire, pour cela, d'avoir recours à d'autres applications.

Remarques générales (pilote du scanner)

Pagina 17 di 313 pagine

Limitations du pilote du scanner Si vous utilisez le système de fichiers NTFS, il se peut que la source de données TWAIN ne soit pas invoquée. En effet, il est impossible d'écrire dans le module TWAIN dans le dossier winnt pour des raisons de sécurité. Pour obtenir de l'aide, contactez l'administrateur de l'ordinateur.

Certains ordinateurs (y compris les ordinateurs portables) connectés à la machine ne redémarrent pas correctement depuis le mode veille. Dans ce cas, redémarrez l'ordinateur.

Ne branchez pas simultanément plusieurs machines ou imprimantes multifonctions dotées d'une fonction de numérisation sur le même ordinateur. La connexion simultanée de plusieurs périphériques rend impossible la numérisation à l'aide d'un bouton de la machine et des erreurs peuvent se produire lors de l'accès aux périphériques.

Les écrans du logiciel peuvent ne pas apparaître correctement sous Windows Vista si la taille de police est paramétrée sur Echelle plus grande. Pour afficher les écrans avec une police plus grande, choisissez le thème de bureau Windows Classique dans Apparence et personnalisation en procédant comme suit : 1. A partir du menu Démarrer, sélectionnez Panneau de configuration. 2. Sélectionnez Apparence et personnalisation > Personnalisation > Thème. La boîte de dialogue Paramètres du thème s'ouvre. 3. Dans l'onglet Thème de la boîte de dialogue Paramètres du thème, sélectionnez Windows Classique sous Thème. 4. Cliquez sur OK. Le bureau affiche alors le thème Windows Classique. Utilisez la taille de police par défaut de votre système d'exploitation. Sinon, les écrans du logiciel risquent de ne pas s'afficher correctement.

ScanGear (pilote du scanner) ne peut pas être ouvert dans plusieurs applications simultanément.

ScanGear (pilote du scanner) ne peut pas être ouvert deux fois au sein d'une même application. Veillez à fermer la fenêtre de ScanGear (pilote du scanner) avant de fermer l'application.

Lors de la numérisation d'images volumineuses à des résolutions élevées, assurez-vous que l'espace disque disponible est suffisant. Par exemple, la numérisation d'un document A4 à 600 ppp en quadrichromie nécessite au moins 300 Mo d'espace libre.

Les documents épais peuvent ne pas être découpés correctement lors de la numérisation. Dans ce cas, découpez chaque élément individuellement ou effectuez la découpe manuellement. ScanGear (pilote du scanner) et le pilote WIA ne peuvent pas être utilisés simultanément. Ne mettez pas l'ordinateur en veille ou en veille prolongée pendant la numérisation. Le calibrage peut prendre du temps si la machine est raccordée à un port USB 1.1. La numérisation peut échouer si l'ordinateur est sorti du mode veille ou du mode Attente. Dans ce cas, débranchez le câble USB de l'ordinateur puis rebranchez-le.

Applications avec des restrictions d'utilisation

Si vous démarrez Media Center, inclus dans Windows XP Edition Media Center 2005, il est possible que vous ne puissiez pas effectuer de numérisation à l'aide d'un bouton de la machine (bouton de scanner). Dans ce cas, redémarrez l'ordinateur.

Vous ne pouvez pas numériser d'images avec la version de Media Center incluse dans Windows

Vista™ et Windows XP Edition Media Center 2005. Effectuez la numérisation à l'aide d'autres applications, telles que MP Navigator EX. Dans certaines applications, vous pouvez rencontrer un problème en utilisant la fonction Découpage multiple de l'onglet Mode avancé de ScanGear (pilote du scanner). Si c'est le cas, numérisez chaque document séparément en modifiant le Format papier en fonction des

Remarques générales (pilote du scanner)

Pagina 18 di 313 pagine

Certaines applications n'affichent pas l'interface utilisateur TWAIN. Dans ce cas, reportez-vous au manuel de l'application et modifiez les paramètres en conséquence.

Certaines applications ne prennent pas en charge la numérisation continue de plusieurs documents. Dans certains cas, seule la première image numérisée est acceptée ou plusieurs images sont numérisées sous la forme d'une seule image.

Lorsque vous numérisez des images au format vitre dans une application Microsoft Office (par exemple Word, Excel ou PowerPoint), cliquez sur Insertion personnalisée dans l'écran Insérer une image numérisée. Dans le cas contraire, les images risquent de ne pas être numérisées correctement.

Les images peuvent ne pas être numérisées correctement dans certaines applications. Si tel est le cas, augmentez la mémoire virtuelle du système d'exploitation, puis répétez l'opération.

Si la taille de l'image est trop grande (par exemple, pour les numérisations d'images volumineuses à une résolution élevée), l'ordinateur peut ne pas répondre ou la barre de progression peut ne pas dépasser 0 % pendant l'opération. Si tel est le cas, annulez l'action en cours (par exemple, en cliquant sur le bouton Annuler de la barre de progression), augmentez la mémoire virtuelle du système d'exploitation ou réduisez la résolution/taille de l'image, puis répétez l'opération. Vous pouvez également numériser l'image via MP Navigator EX, puis l'enregistrer et l'importer dans l'application. Haut de la page

Mise en place des documents

Pagina 19 di 313 pagine

Apprenez à placer les documents sur la vitre de la machine. Placez correctement les documents en fonction du type de document à numériser. Dans le cas contraire, les documents risquent de ne pas être numérisés correctement.

Lorsque vous ouvrez le capot de documents, soutenez-le avec votre main jusqu'à son ouverture complète et son arrêt. Mise en place des films

Mise en place des documents

Placez les documents comme indiqué ci-après pour permettre à la machine de détecter automatiquement le type ou le format de document.

Lorsque vous effectuez une numérisation en spécifiant le type ou le format de document dans MP Navigator EX ou ScanGear (pilote du scanner), alignez un des angles supérieurs du document sur l'angle de la vitre au niveau de la flèche. Ne placez pas d'éléments d'un poids supérieur à 2 kg sur la vitre. N'exercez pas de pression supérieure à 2 kg sur le document. Si vous appuyez trop lourdement, le scanner peut ne pas fonctionner correctement et vous risquez de casser la vitre. Lorsque vous effectuez une numérisation en laissant le capot de documents complètement ouvert ou en positionnant la machine verticalement, le type de document peut ne pas être détecté automatiquement. Dans ce cas, indiquez le type de document dans MP Navigator EX ou ScanGear (pilote du scanner). Les photos qui ont été découpées selon diverses formes et les documents dont la taille est inférieure à 3 cm² ne peuvent pas être découpés précisément lors de la numérisation. La numérisation des étiquettes de CD/DVD réfléchissantes risque d'être incorrecte. Fermez le capot de documents avant de lancer la numérisation. Pour la numérisation de photos, de Hagaki, de

cartes de visite ou de CD/DVD Pour la numérisation de magazines, journaux ou documents texte

Mise en place d'un document unique

Placez le document face vers le bas sur la vitre et alignez un des angles supérieurs du document sur l'angle de la vitre au niveau de la flèche. Les parties du document placées sur la zone à rayures diagonales ne peuvent pas être

Placez le document face vers le bas, en laissant un espace d'au moins 1 cm entre les bords de la vitre (zone à rayures diagonales) et le document.

Les parties du document placées sur la zone à rayures diagonales ne peuvent pas être numérisées.

Mise en place des documents

PDF. Pour enregistrer les documents sous un format autre que PDF, effectuez la numérisation en précisant le format de fichier. Mise en place de plusieurs documents

Placez les documents en laissant un espace d'au moins 1 cm entre les bords de la vitre (zone à rayures diagonales) et les documents, ainsi qu'entre chaque document. Les parties des documents placées sur la zone à rayures diagonales ne peuvent pas être numérisées.

Vous pouvez positionner jusqu'à 10 documents. La position des documents inclinés (de 10 degrés ou moins) est corrigée automatiquement. Une étiquette autocollante apposée dans la marge du film peut être reconnue comme une image. Fermez délicatement le capot de documents.

1. Branchez le câble de l'adaptateur de film sur le connecteur d'adaptateur de film de la machine.

Un capuchon en caoutchouc est placé sur le connecteur d'adaptateur de film de la machine. Lors de la connexion du câble, retirez le capuchon en caoutchouc et branchez le câble.

2. Placez le guide-film sur la vitre.

Alignez les taquets du guide-film sur les repères d'adaptateur de film de la vitre.

3. Chargez le film dans le guide-film.

Placez le film en positionnant sa partie avant (le côté où l'image apparaît correctement) vers le haut et en alignant les espaces entre les trames sur les lignes du guide-film.

4. Retirez le cache de l'adaptateur de film et placez doucement l'adaptateur au-dessus de la trame que vous voulez numériser.

Alignez le taquet de l'adaptateur de film sur le repère du guide-film.

5. Fermez délicatement le capot de documents.

Le capot de documents ne ferme pas hermétiquement. Ne forcez pas dessus et ne placez pas votre main dessus. Faites attention de ne pas perdre le cache que vous avez retiré. Veillez à ce que l'intérieur du cache

Mise en place des documents

Pagina 22 di 313 pagine

Qu'est-ce que MP Navigator EX (logiciel du scanner fourni) ?

Pagina 23 di 313 pagine

Il est possible que MP Navigator EX ne démarre pas lorsqu'il est lancé à l'aide d'un bouton de la machine. Dans ce cas, redémarrez l'ordinateur. Utilisez la taille de police par défaut de votre système d'exploitation. Sinon, les écrans du logiciel risquent de ne pas s'afficher correctement.

Capacités du logiciel

MP Navigator EX vous permet de numériser plusieurs documents simultanément ou de numériser des images plus grandes que la vitre. Vous pouvez également enregistrer les images numérisées, les joindre à un courrier électronique ou les imprimer à l'aide des applications fournies.

Ecran du mode Un clic

Vous pouvez réaliser plusieurs opérations, notamment la numérisation, l'enregistrement, l'impression, etc. en une seule fois en cliquant simplement sur l'icône correspondante de l'écran du mode Un clic.

Qu'est-ce que MP Navigator EX (logiciel du scanner fourni) ?

Pagina 24 di 313 pagine

Utilisez la fenêtre Afficher et util. pour sélectionner les opérations à effectuer sur les images numérisées.

Pagina 25 di 313 pagine

Manuel en ligne > Guide de numérisation > Comment numériser

Faites un essai de numérisation avec MP Navigator EX.

Démarrage de MP Navigator EX Démarrage de MP Navigator EX Numérisation de documents, de photos, de magazines, etc. à partir de la vitre

Numérisation de photos et de documents

Numérisation de films

Numérisation de films

Numérisation de plusieurs documents (de petite taille) simultanément

Numérisation de plusieurs documents simultanément

Numérisation d'images plus grandes que la vitre

Numérisation d'images plus grandes que la vitre (fonction Aide à l'assemblage)

Numérisation facile en fonction de l'objectif visé (numériser et enregistrer, joindre à un courrier électronique, etc.)

Numérisation facile en un clic

Démarrage de MP Navigator EX Pagina 26 di 313 pagine

(Changer de mode) dans le coin inférieur gauche de l'écran.

L'écran du mode Un clic apparaît.

Numérisation de photos et de documents

Pagina 28 di 313 pagine

Manuel en ligne > Guide de numérisation > Comment numériser > Numérisation de photos et de documents

Numérisez les photos et documents placés sur la vitre.

1. Démarrez MP Navigator EX et ouvrez l'écran du mode Navigation.

Démarrage de MP Navigator EX

2. Pointez vers Num./Importer et cliquez sur Photos/Documents (vitre).

3. Placez le document sur la vitre et sélectionnez Type de document.

Mise en place des documents

Lorsque vous sélectionnez Magazine (couleur), la fonction Elimination moiré est activée et la numérisation est plus longue que d'habitude. Pour désactiver la fonction Elimination moiré, décochez la case Elimination moiré dans la boîte de dialogue Paramètres de numérisation. Sélectionnez Texte (OCR) pour extraire le texte de l'image et le convertir en données texte modifiables à l'aide de MP Navigator EX.

Numérisation de photos et de documents

Pagina 29 di 313 pagine

4. Cliquez sur Spécifier... et indiquez le format de document et la résolution.

Une fois les paramètres définis, cliquez sur OK.

Boîte de dialogue Paramètres de numérisation (Photos/Documents)

Lorsque vous numérisez un document volumineux (tel qu'une photo A4), alignez-en l'angle sur celui de la vitre d'exposition au niveau de la flèche et indiquez le format du document dans la boîte de dialogue Paramètres de numérisation.

5. Cliquez sur Numériser.

La numérisation commence.

Une fois la numérisation terminée, la boîte de dialogue Numérisation terminée s'ouvre. Sélectionnez Numériser ou Quitter. Pour numériser le document suivant, sélectionnez Numériser. Sinon, sélectionnez Quitter.

Les images numérisées apparaissent dans la fenêtre des miniatures.

6. Modifiez les images numérisées comme requis.

Utilisez les outils d'édition pour faire pivoter les images, sélectionner une partie d'une image, etc. Pour en savoir plus, consultez la section Outils d'édition dans « Ecran Photos/Documents (vitre) (fenêtre Num./Importer) ».

Cette machine prend en charge les bandes de film positif et négatif 35 mm (état standard des films développés, avec six trames sur chaque bande). Vous pouvez numériser une trame à la fois.

Pour effectuer la numérisation à une résolution de 4800 ppp minimum, utilisez l'onglet Mode avancé de ScanGear (pilote de scanner). Numérisation de films en mode avancé

1. Démarrez MP Navigator EX et ouvrez l'écran du mode Navigation.

Démarrage de MP Navigator EX

2. Pointez sur Num./Importer et cliquez sur Film.

3. Placez le film sur la vitre.

Mise en place des films

4. Cliquez sur Spécifier... et indiquez le format de document et la résolution.

Une fois les paramètres définis, cliquez sur OK.

Boîte de dialogue Paramètres de numérisation (Film)

La numérisation du film peut ne pas s'effectuer correctement si l'option Type de film dans la boîte de dialogue Paramètres de numérisation est définie sur Auto. Dans ce cas, sélectionnez le type de film dans Type de film, puis numérisez à nouveau.

Film négatif noir et blanc ou Film positif noir et blanc dans la boîte de dialogue Paramètres de

Numérisation de films

Pagina 32 di 313 pagine

Lorsque l'étalonnage est terminé, suivez les instructions qui s'affichent à l'écran pour charger le film dans le guide-film, puis cliquez sur OK.

L'aperçu de l'image n'apparaît pas si la case Aperçu avant numérisation n'est pas cochée dans la boîte de dialogue Paramètres de numérisation. Les images numérisées apparaissent alors directement dans la fenêtre des miniatures. Si vous ne parvenez pas à numériser correctement un film, consultez « Problèmes liés à la numérisation de films » dans la section Dépannage.

6. Cochez la case de la trame et cliquez sur Numériser.

Une fois la numérisation terminée, la boîte de dialogue Numérisation terminée s'ouvre. Sélectionnez Numériser ou Quitter. Pour numériser une autre trame, placez l'adaptateur de film au-

Numérisation de films

Pagina 33 di 313 pagine

Consultez la section Outils d'édition dans « Ecran Film (fenêtre Num./Importer) » pour plus d'informations.

Sélectionnez tout d'abord les images à modifier. (Les images sélectionnées sont encadrées en orange.) Faites glisser la souris ou utilisez les touches Maj + flèche pour sélectionner plusieurs images.

Mise en place des documents

2. Démarrez MP Navigator EX et ouvrez l'écran du mode Navigation.

Démarrage de MP Navigator EX

3. Pointez vers Num./Importer et cliquez sur Photos/Documents (vitre).

4. Sélectionnez Type de document selon le document à numériser.

Numérisation de plusieurs documents simultanément

5. Cliquez sur Spécifier....

Sélectionnez Détection auto (documents multiples) pour Format de document.

Une fois les paramètres définis, cliquez sur OK.

Boîte de dialogue Paramètres de numérisation (Photos/Documents)

6. Revenez à l'écran Num./Importer et cliquez sur Numériser.

Les différents documents sont numérisés simultanément.

Pagina 35 di 313 pagine

Pour en savoir plus, consultez la section Outils d'édition dans « Ecran Photos/Documents (vitre) (fenêtre Num./Importer) ».

Sélectionnez tout d'abord les images à modifier. (Les images sélectionnées sont encadrées en orange.) Faites glisser la souris ou utilisez les touches Maj + flèche pour sélectionner plusieurs images. Haut de la page

Numérisation d'images plus grandes que la vitre (fonction Aide à l'assembl... Pagina 37 di 313 pagine

Manuel en ligne > Guide de numérisation > Comment numériser > Numérisation d'images plus grandes que la vitre

(fonction Aide à l'assemblage)

Numérisation d'images plus grandes que la vitre (fonction Aide

à l'assemblage) La fonction Aide à l'assemblage permet de numériser séparément la moitié gauche et la moitié droite d'un grand document, puis de combiner les images numérisées pour former une seule image. Vous pouvez ainsi numériser des documents pouvant atteindre jusqu'à deux fois la taille de la vitre.

1. Démarrez MP Navigator EX et ouvrez l'écran du mode Navigation.

Démarrage de MP Navigator EX Remarque

Vous pouvez réaliser plusieurs opérations, notamment la numérisation, l'enregistrement, l'impression, etc. en une seule fois en cliquant simplement sur l'icône correspondante de l'écran du mode Un clic. Vous pouvez également accéder à la fonction Aide à l'assemblage à partir de l'écran du mode Un clic, en modifiant la taille du document. Cliquez sur l'icône correspondante et sélectionnez Aide à l'assemblage pour Format de document. Passez ensuite à l'étape 5.

2. Pointez vers Num./Importer et cliquez sur Photos/Documents (vitre).

3. Sélectionnez Type de document selon le document à numériser.

Numérisation d'images plus grandes que la vitre (fonction Aide à l'assembl... Pagina 38 di 313 pagine

4. Cliquez sur Spécifier....

Sélectionnez Aide à l'assemblage dans Format de document, puis spécifiez la résolution de numérisation de votre choix. Une fois les paramètres définis, cliquez sur OK.

Boîte de dialogue Paramètres de numérisation (Photos/Documents)

5. Revenez à l'écran Num./Importer et cliquez sur Numériser.

Numérisation d'images plus grandes que la vitre (fonction Aide à l'assembl... Pagina 39 di 313 pagine

La fenêtre Aide à l'assemblage s'ouvre.

6. Placez la moitié gauche du document face vers le bas sur la vitre.

7. Cliquez sur Numériser. La moitié gauche du document est numérisée et s'affiche dans la fenêtre Aide à l'assemblage.

8. Placez la moitié droite du document face vers le bas sur la vitre.

9. Cliquez sur Numériser. La moitié droite du document est numérisée.

10. Ajustez l'image numérisée comme requis.

Utilisez les icônes pour permuter les moitiés gauche et droite, faire pivoter l'image de 180 degrés ou l'agrandir/la réduire.

Numérisation d'images plus grandes que la vitre (fonction Aide à l'assembl... Pagina 40 di 313 pagine

(Permutation gauche/droite)

Lorsque le document est numérisé à l'envers, l'image affichée dans la fenêtre Aide à l'assemblage est également à l'envers. Cliquez sur Rotation de 180 ° pour faire pivoter l'image dans la position appropriée. Vous pouvez faire glisser la moitié droite de l'image vers la gauche, le haut ou le bas pour ajuster sa position. Si les moitiés gauche et droite ne correspondent pas en raison de l'inclinaison du document, placez le document correctement et cliquez sur Précédent, puis effectuez à nouveau la numérisation.

11. Cliquez sur Suivant.

12. Faites glisser la souris pour spécifier la zone à enregistrer, puis cliquez sur OK.

Numérisation d'images plus grandes que la vitre (fonction Aide à l'assembl... Pagina 41 di 313 pagine

L'image combinée apparaît dans la fenêtre des miniatures.

Une fois la numérisation terminée, la boîte de dialogue Numérisation terminée s'ouvre. Sélectionnez Numériser ou Quitter. Pour numériser le document suivant, sélectionnez Numériser. Sinon, sélectionnez Quitter.

13. Enregistrez les images numérisées.

1. Placez le document sur la vitre. Mise en place des documents

2. Démarrez MP Navigator EX.

Démarrage de MP Navigator EX L'écran du mode Navigation ou du mode Un clic de MP Navigator EX s'affiche.

Numérisation facile en un clic

Pagina 43 di 313 pagine

5. Sélectionnez Type de document selon le document à numériser. 6. Spécifiez le format du document et la résolution de numérisation de votre choix. 7. Permet de démarrer la numérisation. La numérisation commence.

Un message d'étalonnage peut s'afficher lors de la numérisation d'un film. Dans ce cas, retirez le film, puis placez l'adaptateur de film au-dessus de la première trame du guide-film et cliquez sur OK. Lorsque l'étalonnage est terminé, suivez les instructions qui s'affichent à l'écran pour charger le film dans le guide-film, puis cliquez sur OK. Haut de la page

Fonctions utiles de MP Navigator EX Pagina 44 di 313 pagine

Ajustement des caractéristiques de couleur, telles que la luminosité et le contraste.

Ajustement des images

Recherche d'images perdues

Correction/amélioration automatique des images

Pagina 45 di 313 pagine

Ouverture d'images enregistrées sur un ordinateur

2. Cliquez sur Modifier/Convertir, puis sur Retoucher des images photo dans la liste.

La fenêtre Corriger/Améliorer les images s'ouvre.

La fenêtre Corriger/Améliorer les images peut également être ouverte en cliquant sur (Correction/amélioration d'image) dans la barre d'outils ou dans la boîte de dialogue Zoom avant. Dans ce cas, seule l'image ciblée (encadrée en orange) peut être corrigée/améliorée.

3. Dans la liste des miniatures, sélectionnez l'image à corriger/améliorer.

L'image sélectionnée apparaît dans Aperçu.

Correction/amélioration automatique des images

Vous pouvez enregistrer les images corrigées/améliorées en tant que nouveaux fichiers.

Pour enregistrer uniquement certaines images, sélectionnez-les et cliquez sur Enregistrer l'image sélectionnée. Pour enregistrer toutes les images, cliquez sur Enreg. toutes les images corrigées. Le type de fichier des images corrigées/améliorées est JPEG/Exif. Les images AdobeRGB sont enregistrées comme images sRGB.

8. Cliquez sur Quitter.

Remarque Si vous cliquez sur Quitter avant d'avoir enregistré les images corrigées/améliorées, les corrections/améliorations ne sont pas appliquées. Haut de la page

Correction/amélioration manuelle des images

Pagina 48 di 313 pagine

Ouverture d'images enregistrées sur un ordinateur

2. Cliquez sur Modifier/Convertir, puis sur Retoucher des images photo dans la liste.

La fenêtre Corriger/Améliorer les images s'ouvre.

La fenêtre Corriger/Améliorer les images peut également être ouverte en cliquant sur (Correction/amélioration d'image) dans la barre d'outils ou dans la boîte de dialogue Zoom avant. Dans ce cas, seule l'image ciblée (encadrée en orange) peut être corrigée/améliorée.

3. Dans la liste des miniatures, sélectionnez l'image à corriger/améliorer.

L'image sélectionnée apparaît dans Aperçu.

Correction/amélioration manuelle des images

Eclaircit les visages sombres sur les photos à contre-jour.

Améliore la netteté des visages flous.

Lissage numérique visage

Améliore l'aspect de la peau en supprimant les défauts et les rides.

Suppresseur de défaut

Supprime les grains de beauté.

Déplacez le curseur sur l'image. Le curseur prend la forme suivante :

La zone à l'intérieur et autour de la zone sélectionnée est corrigée/améliorée et

Améliorer) s'affiche en haut à gauche de la miniature.

Pagina 50 di 313 pagine

Le niveau des effets Eclaircisseur de visage, Affineur de visage et Lissage numérique visage peut être modifié à l'aide du curseur qui s'affiche en cliquant sur les boutons correspondants.

Cliquez sur Réinitialiser l'image sélectionnée pour annuler la correction/l'amélioration.

7. Cliquez sur Enregistrer l'image sélectionnée ou Enreg. toutes les images corrigées.

Vous pouvez enregistrer les images corrigées/améliorées en tant que nouveaux fichiers.

Pour enregistrer uniquement certaines images, sélectionnez-les et cliquez sur Enregistrer l'image sélectionnée. Pour enregistrer toutes les images, cliquez sur Enreg. toutes les images corrigées. Le type de fichier des images corrigées/améliorées est JPEG/Exif.

8. Cliquez sur Quitter.

Remarque Si vous cliquez sur Quitter avant d'avoir enregistré les images corrigées/améliorées, les corrections/améliorations ne sont pas appliquées. Haut de la page

Ajustement des images

Pagina 51 di 313 pagine

1. Numérisez des documents dans MP Navigator EX et enregistrez-les. Ouvrez ensuite la fenêtre Afficher et util. dans l'écran du mode Navigation, puis sélectionnez les photos que vous souhaitez ajuster.

Consultez la section « Comment numériser » pour numériser des images dans MP Navigator EX. Ouverture d'images enregistrées sur un ordinateur

2. Cliquez sur Modifier/Convertir, puis sur Retoucher des images photo dans la liste.

La fenêtre Corriger/Améliorer les images s'ouvre.

La fenêtre Corriger/Améliorer les images peut également être ouverte en cliquant sur (Correction/amélioration d'image) dans la barre d'outils ou dans la boîte de dialogue Zoom avant. Dans ce cas, seule l'image ciblée (encadrée en orange) peut être corrigée/améliorée.

3. Dans la liste des miniatures, sélectionnez l'image à ajuster.

L'image sélectionnée apparaît dans Aperçu.

Ajustement des images

Pagina 52 di 313 pagine

5. Déplacez le curseur de l'élément que vous voulez ajuster afin de définir le niveau d'effet.

Ajustement des images

Pagina 53 di 313 pagine

Déplacez le curseur vers la gauche pour diminuer le contraste de l'image et vers la droite pour l'augmenter. Netteté

Accentue le contour des sujets pour améliorer la netteté de l'image. Ajustez la netteté lorsque la photo ou le texte sont flous.

Déplacez le curseur vers la droite pour améliorer la netteté de l'image. Flou

Floute le contour des sujets pour atténuer la netteté de l'image.

Déplacez le curseur vers la droite pour atténuer la netteté de l'image. Suppression de la transparence

Supprime le texte du verso visible en transparence ou la couleur de base. Ajustez le niveau de transparence pour éviter que le verso d'un document fin ou sa couleur de base apparaissent sur l'image.

Déplacez le curseur vers la droite pour augmenter l'effet de suppression de la transparence.

Cliquez sur Défaut pour réinitialiser tous les réglages.

6. Cliquez sur Enregistrer l'image sélectionnée ou Enreg. toutes les images corrigées.

Vous pouvez enregistrer les images ajustées en tant que nouveaux fichiers.

Pour enregistrer uniquement certaines images, sélectionnez-les et cliquez sur Enregistrer l'image sélectionnée. Pour enregistrer toutes les images, cliquez sur Enreg. toutes les images corrigées. Le format de fichier des images ajustées est JPEG/Exif.

7. Cliquez sur Quitter.

Remarque Si vous cliquez sur Quitter avant d'avoir enregistré les images ajustées, les ajustements ne sont pas appliqués. Haut de la page

Pagina 54 di 313 pagine

(bouton Rechercher). Concernant les informations Exif, le texte recherché est celui qui se trouve dans les zones Maker, Modèle, Description et Commentaire de l'utilisateur.

Cliquez sur Rechercher dans la partie gauche de l'écran pou ouvrir les options de recherche. Entrez les informations concernant l'image que vous recherchez, puis cliquez sur Démarrer la recherche.

Si vous connaissez le nom du fichier, saisissez-le.

Mot ou phrase du fichier

Entrez un mot ou une expression contenu dans les éléments sélectionnés dans Options avancées.

Pour les fichiers PDF, vous ne pouvez rechercher que les fichiers créés à l'aide de MP Navigator EX. Vous ne pouvez pas rechercher des fichiers PDF créés ou modifiés dans d'autres applications. En outre, la recherche de fichiers PDF est disponible seulement lorsqu'une recherche par mot-clé est définie. Pour plus d'informations sur la création de fichiers PDF acceptant la recherche par mot-clé, consultez la section « Boîte de dialogue Paramètres PDF ». Il n'est pas possible d'effectuer une recherche dans les fichiers PDF protégés par mot de

Catégorie Pour rechercher les images qui ont été mises à jour pendant une période précise, entrez les dates de début et de fin de la période. Date de prise

Pour rechercher les images prises pendant une période précise, entrez les dates de début et de fin de la période.

La date de prise correspond aux date et heure de création des données, qui se trouvent dans les informations Exif du document. Options avancées Mot ou phrase du fichier

Dans Mot ou phrase du fichier, sélectionnez les éléments à rechercher. Si vous cochez la case

Informations Exif, le texte recherché est celui qui se trouve dans les zones Maker, Modèle,

Recherche dans les sous-dossiers

Cochez cette case pour effectuer une recherche dans les sous-dossiers.

Cochez cette case pour que la casse soit respectée.

Corresp. avec tous les critères

Cette option permet de rechercher les fichiers qui répondent à tous les critères spécifiés.

Corresp. av. n'imp. quel. crit.

Cette option permet de rechercher les fichiers qui répondent à un ou plusieurs des critères spécifiés.

Démarrer la recherche

Ce bouton permet de démarrer la recherche.

Fenêtre Afficher et util. Haut de la page

Classement des images en catégories

Pagina 57 di 313 pagine

Les informations de classement de MP Navigator EX 2.0 sont transférées à MP Navigator EX 2.1 au démarrage initial. Après le démarrage initial, les informations de classement de MP Navigator EX 2.0 ne peuvent plus être transférées.

1. Numérisez des documents dans MP Navigator EX et enregistrez-les, puis ouvrez la fenêtre Afficher et util. à partir de l'écran du mode Navigation.

Consultez la section « Comment numériser » pour numériser des images dans MP Navigator EX. Ouverture d'images enregistrées sur un ordinateur

(Trier par), sélectionnez Catégories.

Les images sont automatiquement triées par catégorie et s'affichent dans la fenêtre des miniatures.

Le classement peut prendre du temps si les images à classer sont nombreuses.

Si vous classez des images enregistrées sur un support amovible tel qu'un lecteur flash USB ou un disque dur externe, les informations de classement sont supprimées une fois le support retiré. A partir de la fois suivante, les images seront classées dans la catégorie Non classées. Les images ne peuvent pas être classées lorsque Images récemment enreg. est sélectionné dans la fenêtre Afficher et util..

Il est possible que certaines images ne soient pas détectées correctement et soient par conséquent classées dans des catégories erronées. Dans ce cas, faites glisser l'image et déposez-la dans la catégorie adéquate. Il est possible que les images enregistrées dans des dossiers réseau ne soient pas classées. Vous pouvez rechercher des images par catégorie. Consultez la section « Recherche d'images » pour plus d'informations.

Création de catégories personnalisées

1. Dans la fenêtre Afficher et util., triez les images par catégorie et cliquez sur Modifier les catégories personnalisées.

La boîte de dialogue Modifier les catégories personnalisées s'ouvre.

2. Cliquez sur Ajouter à la liste.

La boîte de dialogue Ajouter la catégorie s'ouvre.

3. Saisissez le Nom de la catégorie et cliquez sur OK.

Remarque Vous pouvez créer jusqu'à 20 catégories personnalisées. Il est possible d'utiliser jusqu'à 50 caractères à un octet pour le nom de la catégorie. Double-cliquez sur une catégorie créée pour ouvrir la boîte de dialogue Modifier le nom de la catégorie, où vous pouvez modifier le nom de la catégorie. Sélectionnez une catégorie personnalisée et cliquez sur Supprimer pour la supprimer.

Fenêtre Afficher et util.

Classement des images en catégories

Pagina 59 di 313 pagine

Utilisation d'images dans MP Navigator EX Pagina 60 di 313 pagine

Enregistrement des images numérisées sur un ordinateur

Envoi d'images numérisées par courrier électronique

Envoi par courrier électronique

Correction/amélioration d'images numérisées ou conversion d'images en texte

Configuration de mots de passe pour les fichiers PDF créés

Configuration de mots de passe pour les fichiers PDF Ouverture/édition de fichiers PDF protégés par mot de passe

Pagina 61 di 313 pagine

2. Dans la boîte de dialogue Enregistrer spécifiez les paramètres d'enregistrement. Indiquez le dossier de destination, ainsi que le type et le nom du fichier. Boîte de dialogue Enregistrer

Vous ne pouvez pas sélectionner JPEG/Exif lorsque Type de document est défini sur Texte (OCR). Pour utiliser ou modifier les images numérisées dans MP Navigator EX, cliquez sur Ouvrir

Envoi par courrier électronique

Enregistrement sous forme de fichiers PDF Pagina 63 di 313 pagine

Indiquez le dossier de destination, ainsi que le type et le nom du fichier.

Boîte de dialogue Enregistrer en fichier PDF Sélectionnez l'un des types de fichier PDF suivants :

PDF Enregistrez chacune des images sélectionnées sous la forme d'un fichier PDF.

PDF. Vous ne pouvez pas réorganiser les pages du fichier PDF auquel des images sont ajoutées.

Les images ne peuvent être ajoutées qu'aux fichiers PDF créés avec MP Navigator EX. Vous ne pouvez pas spécifier de fichiers PDF créés avec d'autres applications. Il est également impossible de sélectionner les fichiers PDF modifiés dans d'autres applications. Si un fichier PDF protégé par mot de passe est modifié, les mots de passe sont

supprimés. Réinitialisez les mots de passe.

Par défaut, les dossiers suivants sont définis comme dossiers de destination. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Vous pouvez définir des mots de passe pour les fichiers PDF. Configuration de mots de passe pour les fichiers PDF

3. Cliquez sur Enregistrer.

Les images numérisées sont enregistrées selon les paramètres définis. Pour utiliser ou modifier les images numérisées dans MP Navigator EX, cliquez sur Ouvrir l'emplacement enregistré dans la boîte de dialogue Enregistrement terminé.

Création/modification de fichiers PDF Impression de documents

Impression de photos Envoi par courrier électronique

Création/modification de fichiers PDF Pagina 65 di 313 pagine

Ouverture d'images enregistrées sur un ordinateur

Création/modification de fichiers PDF à l'aide de MP Navigator EX

1. Sélectionnez les images et cliquez sur PDF.

Remarque Vous pouvez sélectionner des fichiers PDF, JPEG, TIFF et BMP.

2. Cliquez sur Créer/modifier un fichier PDF dans la liste.

Important Pour les fichiers PDF, vous ne pouvez modifier que les fichiers créés à l'aide de MP Navigator EX. Vous ne pouvez pas modifier ceux créés dans d'autres applications. Il est également impossible de modifier les fichiers PDF modifiés dans d'autres applications.

Si un fichier PDF protégé par mot de passe est sélectionné, vous devrez saisir le mot de passe. Ouverture/édition de fichiers PDF protégés par mot de passe

Création/modification de fichiers PDF Pagina 66 di 313 pagine

Si vous ajoutez un fichier PDF protégé par mot de passe, vous devrez saisir le mot de passe.

4. Modifiez l'ordre des pages selon vos besoins.

Utilisez les icônes pour réorganiser les pages. Vous pouvez également faire glisser les miniatures et les déposer à l'emplacement souhaité.

Reportez-vous à la section « Fenêtre Créer/modifier un fichier PDF » pour obtenir plus d'informations sur la fenêtre Créer/modifier un fichier PDF.

5. Cliquez sur Enregistrer les pages sélectionnées ou Enregistrer toutes les pages.

La boîte de dialogue Enregistrer en fichier PDF s'ouvre.

Boîte de dialogue Enregistrer en fichier PDF Important

Vous ne pouvez pas enregistrer d'images numérisées à 10 501 pixels ou davantage horizontalement et verticalement. Si un fichier PDF protégé par mot de passe est modifié, les mots de passe sont supprimés. Réinitialisez les mots de passe dans la boîte de dialogue Enregistrer en fichier PDF. Configuration de mots de passe pour les fichiers PDF

6. Spécifiez les paramètres d'enregistrement dans la boîte de dialogue Enregistrer en fichier PDF, puis cliquez sur Enregistrer.

Les images sont enregistrées selon les paramètres définis.

Ouverture de fichiers PDF dans une application

Vous pouvez ouvrir les fichiers PDF créés avec MP Navigator EX dans une application associée, puis les modifier et les imprimer. Cette opération n'est possible que si vous avez installé une application permettant d'ouvrir les fichiers PDF.

1. Sélectionnez les fichiers PDF et cliquez sur PDF.

Important Pour les fichiers PDF, vous ne pouvez sélectionner que les fichiers créés à l'aide de MP Navigator EX. Vous ne pouvez pas sélectionner les fichiers PDF créés dans d'autres applications. Il est également impossible de sélectionner les fichiers PDF modifiés dans d'autres applications.

Création/modification de fichiers PDF Pagina 67 di 313 pagine

2. Cliquez sur Ouvrir un fichier PDF dans la liste.

L'application que le système d'exploitation associe à l'extension de fichier .pdf démarre.

Les fichiers PDF protégés par mot de passe ne peuvent pas être ouverts dans les applications qui ne prennent pas en charge la sécurité PDF.

3. Dans l'application, modifiez/imprimez le fichier.

Pour plus d'informations, reportez-vous au manuel de l'application.

Dans certaines applications, les commandes (d'impression, de modification, etc.) limitées par un mot de passe d'autorisation peuvent être différentes de celles de MP Navigator EX. Haut de la page

Impression de documents

Pagina 68 di 313 pagine

Ouverture d'images enregistrées sur un ordinateur

2. Cliquez sur Imprimer, puis sur Imprimer le document dans la liste.

Si un fichier PDF protégé par mot de passe est sélectionné, vous devrez saisir le mot de passe. Ouverture/édition de fichiers PDF protégés par mot de passe

3. Spécifiez les paramètres d'impression souhaités.

Dans la boîte de dialogue qui apparaît, indiquez le nombre d'impressions, la qualité, l'échelle, etc.

Boîte de dialogue Imprimer le document

Impression de documents

Pagina 69 di 313 pagine

2. Cliquez sur Imprimantes. 3. Cliquez avec le bouton droit sur l'icône de l'imprimante, puis cliquez sur Propriétés. La boîte de dialogue des propriétés de l'imprimante s'affiche. 4. Cliquez sur l'onglet Avancé. 5. Sélectionnez Spouler l'impression des documents pour qu'elle se termine plus rapidement. 6. Sélectionnez Commencer l'impression après le transfert de la dernière page dans le spouleur. 7. Après l'impression, sous l'onglet Avancé, redéfinissez le paramètre sur Commencer l'impression immédiatement. Pour annuler pendant l'impression, sélectionnez l'icône de l'imprimante dans la barre des tâches et cliquez sur Annuler l'impression. Haut de la page

Impression de photos

Pagina 70 di 313 pagine

d'impression des photos.

Consultez la section « Comment numériser » pour numériser des images dans MP Navigator EX. Vous pouvez également sélectionner des images enregistrées sur un ordinateur. Ouverture d'images enregistrées sur un ordinateur

Lors d'une impression de photos à l'aide d'Easy-PhotoPrint EX Vous pouvez utiliser Easy-PhotoPrint EX (application fournie avec votre imprimante à jet d'encre Canon) pour imprimer des photos numérisées en qualité supérieure ou pour mettre en page et imprimer des

Easy-PhotoPrint EX démarre. Pour plus de détails, reportez-vous au fichier d'aide d'Easy-PhotoPrint EX.

Prise en charge à partir de 2009. L'application est susceptible d'être modifiée. Boîte de dialogue Imprimer la photo

4. Cliquez sur Imprimer.

L'impression commence.

Envoi par courrier électronique

Pagina 72 di 313 pagine

1. Numérisez des documents dans MP Navigator EX et enregistrez-les, puis ouvrez la fenêtre Afficher et util. à partir de l'écran du mode Navigation et sélectionnez des images.

Consultez la section « Comment numériser » pour numériser des images dans MP Navigator EX. Ouverture d'images enregistrées sur un ordinateur

2. Cliquez sur Envoyer, puis sur Joindre à un courrier électronique dans la liste.

3. Paramétrez les options d'enregistrement voulues.

Spécifiez le dossier de destination et le nom de fichier. Boîte de dialogue Envoyer par e-mail

Envoi par courrier électronique

Pagina 73 di 313 pagine

Les fichiers sont enregistrés selon les paramètres définis et le programme de messagerie électronique s'ouvre.

5. Spécifiez le destinataire, l'objet et le message, puis envoyez l'e-mail.

Pour plus d'informations, reportez-vous au manuel d'instructions du programme de messagerie électronique. Haut de la page

Pagina 74 di 313 pagine

Consultez la section « Comment numériser » pour numériser des images dans MP Navigator EX. Vous pouvez également sélectionner des images enregistrées sur un ordinateur. Ouverture d'images enregistrées sur un ordinateur

Correction des images photo

Vous pouvez corriger/améliorer les images dans la fenêtre Corriger/Améliorer les images.

1. Sélectionnez les images et cliquez sur Modifier/Convertir.

2. Cliquez sur Retoucher des images photo dans la liste. La fenêtre Corriger/Améliorer les images s'ouvre.

3. Corrigez/améliorez les images dans la fenêtre Corriger/Améliorer les images.

Remarque Consultez la section « Fenêtre Corriger/Améliorer les images » pour plus d'informations sur la fenêtre Corriger/Améliorer les images. Pour plus d'informations sur la correction/l'amélioration des images, reportez-vous aux sections correspondantes ci-dessous. Correction/amélioration automatique des images Correction/amélioration manuelle des images

Modification d'images photo

Vous pouvez améliorer des images ou corriger les couleurs à l'aide d'ArcSoft PhotoStudio. © ArcSoft, Inc. Tous droits réservés pour PhotoStudio. 3. Modifiez les images dans ArcSoft PhotoStudio. Pour de plus amples informations, consultez le manuel d'ArcSoft PhotoStudio.

Conversion de documents en fichiers texte

Numérisez le texte d'un magazine ou d'un journal numérisé, puis affichez-le dans le Bloc-notes (inclus avec Windows).

Vous ne pouvez pas convertir les fichiers PDF en fichiers texte.

1. Sélectionnez les images et cliquez sur Modifier/Convertir.

2. Cliquez sur Convertir en fichier texte dans la liste. Le Bloc-notes (fourni avec Windows) démarre et le texte modifiable s'affiche.

Vous ne pouvez extraire dans le Bloc-notes (inclus avec Windows) que les textes écrits dans les langues disponibles sous l'onglet Général. Cliquez sur Définir... sous l'onglet Général et définissez la langue du document à numériser. Lors de la numérisation de plusieurs documents, vous pouvez rassembler le texte extrait dans un fichier. Onglet Général Le texte affiché dans le Bloc-notes (inclus avec Windows) est fourni à titre indicatif uniquement. Le texte des images provenant des types de documents suivants ne peut être analysé correctement. - Documents contenant du texte avec une taille de police inférieure à 8 points ou supérieure à 40 points (avec une résolution de 300 ppp) - Documents inclinés - Documents placés à l'envers ou documents dont le texte est mal orienté (caractères inclinés) - Documents qui comportent des polices spéciales, des effets, du texte en italique ou du texte manuscrit - Documents avec un espacement de ligne étroit - Documents avec des couleurs en arrière-plan du texte - Documents contenant plusieurs langues Haut de la page

Configuration de mots de passe pour les fichiers PDF Pagina 76 di 313 pagine

Manuel en ligne > Guide de numérisation > Utilisation d'images dans MP Navigator EX > Configuration de mots de passe

pour les fichiers PDF Configuration de mots de passe pour les fichiers PDF Configurez des mots de passe pour l'ouverture, la modification et l'impression de fichiers PDF.

Vous pouvez définir deux mots de passe : l'un pour ouvrir le fichier et l'autre pour le modifier/l'imprimer.

Sous Windows 2000, Internet Explorer 5.5 Service Pack 2 ou ultérieur est requis pour utiliser cette fonction. Vous ne pourrez ni ouvrir ni modifier le fichier si vous oubliez le mot de passe. Conservez donc soigneusement vos mots de passe. Les fichiers PDF protégés par mot de passe ne peuvent pas être ouverts dans les applications qui ne prennent pas en charge la sécurité PDF. Dans certaines applications, les commandes (d'impression, de modification, etc.) limitées par un mot de passe d'autorisation peuvent être différentes de celles de MP Navigator EX. Il n'est pas possible de rechercher du texte dans les fichiers PDF protégés par mot de passe à partir de la fenêtre Afficher et util..

1. Numérisez des documents dans MP Navigator EX, puis cliquez sur Enreg. en PDF.

Vous pouvez également modifier des fichiers existants dans la fenêtre Créer/ modifier un fichier PDF, puis cliquer sur Enregistrer les pages sélectionnées ou Enregistrer toutes les pages. La boîte de dialogue Enregistrer en fichier PDF s'ouvre.

Vous ne pouvez pas configurer de mots de passe lorsque les images sont automatiquement enregistrées après la numérisation, notamment lorsque vous numérisez à partir de l'écran du mode Un clic ou à l'aide des boutons de la machine.

Consultez la section « Création/modification de fichiers PDF » pour créer des fichiers PDF à partir d'images existantes ou pour modifier des fichiers.

2. Cochez la case Paramètres de sécurité par mot de passe.

Configuration de mots de passe pour les fichiers PDF Pagina 77 di 313 pagine

La boîte de dialogue Sécurité par mot de passe - paramètres s'ouvre.

Vous pouvez également ouvrir la boîte de dialogue Sécurité par mot de passe - paramètres en cliquant sur Définir..., puis sélectionner Sécurité par mot de passe pour Sécurité dans la boîte de dialogue Paramètres PDF.

3. Cochez la case Mot de passe requis pour l'ouverture du document ou Utiliser un mot de passe pour limiter l'impression et l'édition du document et ses paramètres de sécurité, puis saisissez un mot de passe.

Il est possible d'utiliser jusqu'à 32 caractères alphanumériques pour le mot de passe. Les mots de passe sont sensibles à la casse. Cochez les deux cases pour définir un Mot de passe d'ouverture de document et un Mot de passe autorisations. Vous ne pouvez pas utiliser le même mot de passe pour les deux.

La boîte de dialogue Confirmer le mot de passe d'ouverture de document ou Confirmer le mot de passe autorisations s'ouvre.

Mot de passe d'ouverture de document

Configuration de mots de passe pour les fichiers PDF Pagina 78 di 313 pagine

Mot de passe autorisations

5. Saisissez à nouveau le mot de passe et cliquez sur OK.

La boîte de dialogue Enregistrer en fichier PDF s'affiche à nouveau.

Si vous fermez la boîte de dialogue Enregistrer en fichier PDF sans cliquer sur Enregistrer, les paramètres de la boîte de dialogue Sécurité par mot de passe - paramètres seront supprimés. Les mots de passe sont supprimés lorsque le fichier est modifié. Réinitialisez les mots de passe lors de l'enregistrement de fichiers modifiés.

Si vous avez configuré les mots de passe via la boîte de dialogue Paramètres PDF, la boîte de dialogue Paramètres PDF s'affiche à nouveau. Cliquez sur OK. La boîte de dialogue Enregistrer en fichier PDF s'affiche à nouveau.

6. Cliquez sur Enregistrer.

Les fichiers sont enregistrés selon les paramètres définis.

Ouverture/édition de fichiers PDF protégés par mot de passe Haut de la page

Ouverture/édition de fichiers PDF protégés par mot de passe

Pagina 79 di 313 pagine

La méthode de saisie du mot de passe varie en fonction de l'opération à effectuer. Les procédures suivantes ne sont données qu'à titre d'exemple.

Vous pouvez ouvrir, modifier ou imprimer uniquement les fichiers PDF dont les mots de passe ont été définis à l'aide de MP Navigator EX. Vous ne pouvez pas modifier les fichiers PDF modifiés dans d'autres applications ou dont les mots de passe ont été définis à l'aide d'autres applications. Seul MP Navigator EX version 1.1, 2.0 ou ultérieure prend en charge l'ouverture, la modification et l'impression de fichiers PDF protégés par mot de passe. Sous Windows 2000, Internet Explorer 5.5 Service Pack 2 ou ultérieur est requis pour ouvrir, modifier ou imprimer les fichiers PDF protégés par mot de passe. Les mots de passe sont sensibles à la casse. Vous pouvez créer ou modifier jusqu'à 99 pages à l'aide de MP Navigator EX.

Saisie d'un mot de passe pour ouvrir un fichier

1. Dans la fenêtre Afficher et util., sélectionnez le fichier PDF à ouvrir et cliquez sur

Zoom avant. Vous pouvez également cliquer deux fois sur le fichier PDF.

Seul le Mot de passe d'ouverture de document est requis. Le Mot de passe autorisations n'est pas nécessaire. Si la boîte de dialogue Zoom avant accompagnée d'une icône de verrouillage s'ouvre, cliquez sur Saisir le mot de passe.

Ouverture/édition de fichiers PDF protégés par mot de passe

Pagina 80 di 313 pagine

1. Dans la fenêtre Afficher et util., sélectionnez les fichiers PDF et cliquez sur PDF ou Imprimer.

Ouverture/édition de fichiers PDF protégés par mot de passe

Si le Mot de passe d'ouverture de document est également configuré, le Mot de passe d'ouverture de document est requis, ainsi que le Mot de passe autorisations.

3. Saisissez le mot de passe et cliquez sur OK.

La boîte de dialogue correspondante s'ouvre.

Si un fichier PDF protégé par mot de passe est modifié, les mots de passe sont supprimés. Réinitialisez les mots de passe.

Configuration de mots de passe pour les fichiers PDF Rubrique connexe

Configuration de mots de passe pour les fichiers PDF Haut de la page

Ecrans de MP Navigator EX Pagina 82 di 313 pagine

Boîte de dialogue Paramètres de numérisation (Film)

Onglet Afficher et utiliser des images sur votre ordinateur

Fenêtre Afficher et util.

Fenêtre Créer/modifier un fichier PDF Boîte de dialogue Imprimer le document

Boîte de dialogue Imprimer la photo Boîte de dialogue Envoyer par e-mail Fenêtre Corriger/Améliorer les images

Onglet Numérisation personnalisée en un clic/Ecran du mode Un clic

Boîte de dialogue Enregistrer (écran du mode Un clic) Boîte de dialogue Copier

Boîte de dialogue Imprimer

Boîte de dialogue Message

Boîte de dialogue OCR Boîte de dialogue Numériser

Boîte de dialogue PDF Boîte de dialogue Préférences

Onglet Paramètres de boutons de scanner

Ecran du mode navigation

Pagina 83 di 313 pagine

à l'opération que vous souhaitez effectuer.

Numériser des photos et des documents.

Onglet Numériser/Importer documents ou images Afficher et util.

Vous pouvez ouvrir des images enregistrées sur un ordinateur et les imprimer ou les joindre à un courrier électronique. Vous pouvez également les modifier à l'aide d'une application fournie avec la machine.

Onglet Afficher et utiliser des images sur votre ordinateur Un clic

Vous pouvez réaliser plusieurs opérations, notamment la numérisation, l'enregistrement, l'impression, etc. en une seule fois en cliquant simplement sur l'icône correspondante.

Onglet Numérisation personnalisée en un clic (Changement de mode)

Permet de passer à l'écran du mode à un clic. Vous pouvez réaliser plusieurs opérations, notamment la numérisation, l'enregistrement, l'impression, etc. en une seule fois en cliquant simplement sur l'icône correspondante de l'écran du mode à un clic.

Ecran du mode à un clic Afficher cette fenêtre au démarrage

Cochez cette case pour que le menu principal s'ouvre au démarrage. Si cette case n'est pas cochée, le dernier écran utilisé s'affiche.

Préférences La boîte de dialogue Préférences s'ouvre. Dans la boîte de dialogue Préférences, vous pouvez définir les paramètres avancés des fonctions de MP Navigator EX. Boîte de dialogue Préférences (Guide)

Permet d'ouvrir ce guide.

Onglet Numériser/Importer documents ou images

Pagina 84 di 313 pagine

Permet de passer à l'écran du mode Un clic. Vous pouvez réaliser plusieurs opérations, notamment la numérisation, l'enregistrement, l'impression, etc. en une seule fois en cliquant simplement sur l'icône correspondante de l'écran du mode Un clic. Ecran du mode Un clic Afficher cette fenêtre au démarrage

Cochez cette case pour que le menu principal s'ouvre au démarrage. Si cette case n'est pas cochée, le dernier écran utilisé s'affiche.

Préférences La boîte de dialogue Préférences s'ouvre. Dans la boîte de dialogue Préférences, vous pouvez définir les paramètres avancés des fonctions de MP Navigator EX. Boîte de dialogue Préférences (Guide)

Permet d'ouvrir ce guide.

Onglet Afficher et utiliser des images sur votre ordinateur

Pagina 85 di 313 pagine

Vous pouvez ouvrir des images enregistrées sur un ordinateur et les imprimer ou les joindre à un courrier électronique. Vous pouvez également les modifier à l'aide d'une application fournie avec la machine.

Ma boîte aux lettres (Image Num/Imp)

Permet d'ouvrir la fenêtre Afficher et util. dans laquelle l'option Ma boîte aux lettres (Image Num/Imp) est sélectionnée.

Vous pouvez ouvrir et utiliser les images enregistrées dans Ma boîte aux lettres. Ma boîte aux lettres est un dossier spécifique d'enregistrement des images numérisées via MP Navigator EX.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Mes images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Spécifier un dossier

Permet d'ouvrir la fenêtre Afficher et util. dans laquelle l'option Spécifier un dossier est sélectionnée.

Vous pouvez ouvrir et utiliser les images enregistrées dans des dossiers spécifiques. Images récemment enreg.

Permet d'ouvrir la fenêtre Afficher et util. dans laquelle l'option Images récemment enreg. est sélectionnée.

Vous pouvez ouvrir et utiliser les « Images numérisées/importées », ainsi que les images récemment « Jointe(s) à l'e-mail » ou « Envoyée(s) à l'application ». Fenêtre Afficher et util. (Changement de mode)

Permet de passer à l'écran du mode Un clic. Vous pouvez réaliser plusieurs opérations, notamment la numérisation, l'enregistrement, l'impression, etc. en une seule fois en cliquant simplement sur l'icône correspondante de l'écran du mode Un clic.

Ecran du mode Un clic Afficher cette fenêtre au démarrage

Cochez cette case pour que le menu principal s'ouvre au démarrage. Si cette case n'est pas cochée, le dernier écran utilisé s'affiche.

Onglet Afficher et utiliser des images sur votre ordinateur

Pagina 86 di 313 pagine

Onglet Numérisation personnalisée en un clic

Pagina 87 di 313 pagine

Boîte de dialogue Enregistrer (écran du mode Un clic) Copier

Numérisez et imprimez des documents.

Lorsque vous cliquez sur cette icône, la boîte de dialogue Copier, dans laquelle vous pouvez spécifier les paramètres de numérisation/d'enregistrement, s'ouvre. Boîte de dialogue Copier Imprimer

Numérisez des documents et imprimez-les après avoir défini le papier, le mode d'impression, la taille, etc.

Ces options sont pratiques lorsque vous souhaitez copier/agrandir des photos imprimées. Lorsque vous cliquez sur cette icône, la boîte de dialogue Imprimer s'ouvre. Vous pouvez spécifier les paramètres de numérisation/d'impression et lancer l'impression sur une imprimante. Boîte de dialogue Imprimer Message

Numérisez des documents ou des photos, et joignez-les à un courrier électronique.

Lorsque vous cliquez sur cette icône, la boîte de dialogue Message, dans laquelle vous pouvez spécifier les paramètres de numérisation/d'enregistrement et du programme de messagerie électronique, s'ouvre. Boîte de dialogue Message

OCR Numérisez des documents texte, extrayez le texte de l'image et affichez-le dans le Bloc-notes (inclus avec Windows).

Lorsque vous cliquez sur cette icône, la boîte de dialogue OCR, dans laquelle vous pouvez spécifier les paramètres de numérisation/d'enregistrement, s'ouvre.

Boîte de dialogue OCR Remarque

Pour d'autres procédures, reportez-vous au manuel de l'application.

Onglet Numérisation personnalisée en un clic

Pagina 88 di 313 pagine

Boîte de dialogue Numériser

Pour d'autres procédures, reportez-vous au manuel de l'application.

PDF Numérisez les documents et enregistrez-les sous forme de fichiers PDF.

Lorsque vous cliquez sur cette icône, la boîte de dialogue PDF, dans laquelle vous pouvez spécifier les paramètres de numérisation/d'enregistrement, s'ouvre.

Boîte de dialogue PDF Remarque

Pour d'autres procédures, reportez-vous au manuel de l'application.

Bouton COPY Cette icône désigne la fonction de MP Navigator EX associée au bouton COPY de la machine (bouton du scanner). L'icône du bouton COPY apparaît au-dessus de la fonction associée.

Bouton SCAN Cette icône désigne la fonction de MP Navigator EX associée au bouton SCAN de la machine (bouton du scanner). L'icône du bouton SCAN apparaît au-dessus de la fonction associée.

Bouton E-MAIL Cette icône désigne la fonction de MP Navigator EX associée au bouton E-MAIL de la machine (bouton du scanner). L'icône du bouton E-MAIL apparaît au-dessus de la fonction associée.

Bouton PDF Cette icône désigne la fonction de MP Navigator EX associée au bouton PDF de la machine (bouton du scanner). L'icône du bouton PDF apparaît au-dessus de la fonction associée.

Démarrer la numérisation en cliquant sur le bouton

Cochez cette case et cliquez sur l'icône permettant de démarrer immédiatement la numérisation.

(Changement de mode)

Permet de passer au mode Un clic. L'écran du mode Un clic s'affiche alors.

Ecran du mode Un clic Afficher cette fenêtre au démarrage

Cochez cette case pour que le menu principal s'ouvre au démarrage. Si cette case n'est pas cochée, le dernier écran utilisé s'affiche.

Préférences La boîte de dialogue Préférences s'ouvre. Dans la boîte de dialogue Préférences, vous pouvez définir les paramètres avancés des fonctions de MP Navigator EX. Boîte de dialogue Préférences (Guide)

Permet d'ouvrir ce guide.

Type de document est définie sur Mode Auto dans la boîte de dialogue Enregistrer, NUMERISER-1/

NUMERISER-2 ou Imprimer. Pour convertir le texte d'une image numérisée en données texte, spécifiez un Type de document (autre que Mode Auto).

Onglet Numérisation personnalisée en un clic

Pagina 89 di 313 pagine

(1) Boutons et paramètres (2) Barre d'outils

(3) Fenêtre des miniatures

Cliquez sur cette icône pour ouvrir des images et des fichiers PDF enregistrés sur l'ordinateur. La fenêtre Afficher et util. s'ouvre.

Fenêtre Afficher et util. Photos/Documents (vitre)

Affiche l'écran permettant de numériser les photos, les documents, les magazines et autres matériaux imprimés.

Film Sélectionnez le type du document à numériser. Numérisation de photos : Photo couleur ou Photo noir et blanc Numérisation de documents texte : Document couleur, Document noir et blanc ou Texte (OCR) Numérisation de magazines : Magazine (couleur)

Utiliser le pilote du scanner

Cochez cette case si vous souhaitez numériser des documents à l'aide de ScanGear (pilote du scanner). Utilisez ScanGear (pilote du scanner) pour corriger les images et ajuster les couleurs lors de la numérisation.

La numérisation commence.

Ouvrir le pilote du scanner

ScanGear (pilote du scanner) démarre.

Consultez la section « Ecrans de ScanGear (pilote du scanner) » pour plus d'informations sur les écrans de ScanGear (pilote du scanner).

Ce bouton devient Numériser lorsque vous décochez la case Utiliser le pilote du scanner. Effacer Enregistrer et spécifier les paramètres d'enregistrement. Boîte de dialogue Enregistrer

Enreg. en PDF Enregistre les images sélectionnées en tant que fichiers PDF. Cliquez sur ce bouton pour ouvrir la boîte de dialogue Enregistrer en fichier PDF et spécifier les paramètres d'enregistrement.

Boîte de dialogue Enregistrer en fichier PDF Passer au menu principal

Permet de passer au menu principal.

à sélectionner la zone que vous voulez conserver dans une photographie et à supprimer le reste. Cliquez sur ce bouton pour ouvrir la fenêtre Découper et spécifier le cadre de rognage. Zoom avant

Agrandit l'image cible (encadrée en orange). Vous pouvez également agrandir l'image en double-cliquant dessus.

(Taille d'affichage) Fenêtre des miniatures

Les images numérisées à partir de la vitre s'affichent.

Lorsque vous cochez la case d'une image, cette dernière apparaît dans la zone des images sélectionnées.

Les miniatures peuvent apparaître sous la forme d'un « ? » lorsqu'il n'y a pas assez de mémoire pour afficher les images.

Lorsque les images sont triées par Catégories

Affiche toutes les images.

Masque toutes les images.

Zone des images sélectionnées

Annule la sélection de toutes les images dans la zone des images sélectionnées.

(Annul. sélect.) Zone des images sélectionnées

Les images sélectionnées dans la liste des miniatures s'affichent.

Boîte de dialogue Paramètres de numérisation (Photos/Documents)

Pagina 94 di 313 pagine

Dans la boîte de dialogue Paramètres de numérisation, vous pouvez modifier les paramètres de numérisation avancés.

Sélectionnez le type du document à numériser.

Numérisation de photos : Photo couleur ou Photo noir et blanc Numérisation de documents texte : Document couleur, Document noir et blanc ou Texte (OCR) Numérisation de magazines : Magazine (couleur)

Sélectionnez le format du document à numériser.

Lorsque vous sélectionnez Perso., un écran dans lequel vous pouvez spécifier le format du document s'ouvre. Sélectionnez une des Unités, saisissez la Largeur et la Hauteur, puis cliquez sur OK.

Lorsque vous sélectionnez Détection auto, l'image numérisée peut ne pas être numérisée aux format et position appropriés. Dans ce cas, modifiez le format de façon à ce qu'il reflète le format réel du document (A4, Lettre, etc.) et alignez l'un des angles du document sur l'angle de la vitre au niveau de la flèche. Vous ne pouvez pas sélectionner Détection auto (documents multiples) ni Détection auto si Type de document est Texte (OCR). Résolution de la numérisation

Sélectionnez la résolution à laquelle vous souhaitez numériser les documents.

« moiré » est un phénomène qui produit un dégradé non uniforme ou un motif rayé lors de la numérisation de photos ou d'images imprimées avec des petits points. La fonction Elimination moiré permet de réduire cet effet de moiré.

Vous ne pouvez pas cocher cette case si Type de document est Photo couleur, Photo noir et blanc ou Texte (OCR).

Accentuation de la netteté

Cochez cette case pour accentuer le contour des sujets et améliorer la netteté de l'image.

Vous ne pouvez pas cocher cette case si Type de document est Texte (OCR). Réduire la transparence

Cochez cette case pour améliorer la netteté du texte d'un document ou réduire la transparence des journaux.

Vous ne pouvez pas cocher cette case si Type de document est Photo couleur, Photo noir et blanc ou Texte (OCR).

Supprimer l'ombre de gouttière

Cochez cette case pour corriger les ombres qui apparaissent entre les pages lors de la numérisation de brochures.

Vous ne pouvez pas cocher cette case lorsque le paramètre Format de document est défini sur Détection auto, Détection auto (documents multiples) ou Aide à l'assemblage. Alignez correctement le document avec les repères situés sur la vitre.

Utilisez l'onglet Mode avancé de ScanGear pour corriger l'ombre de gouttière si vous numérisez des documents dont le format n'est pas standard ou si vous avez défini des cadres de découpe personnalisés. Pour plus d'informations, consultez la section Correction d'ombre de gouttière dans « Paramètres d'image » (onglet Mode avancé de ScanGear). Corriger l'inclinaison des documents texte

Cochez cette case pour détecter le texte numérisé et corriger l'inclinaison du document (plages de -0,

1 à -10° ou +0,1 à +10°).

Vous ne pouvez pas cocher cette case si Type de document est défini sur Photo couleur ou Photo noir et blanc. Vous ne pouvez pas cocher cette case si Format de document est défini sur Aide à

Il est possible que l'inclinaison des types de documents suivants ne puisse être corrigée si le texte n'est pas correctement détecté. - Documents dans lesquels les lignes de texte sont inclinées à plus de 10° ou dont l'inclinaison

Boîte de dialogue Paramètres de numérisation (Photos/Documents)

Pagina 96 di 313 pagine

- Documents comportant des figures, des images ou du texte manuscrit - Documents contenant à la fois des lignes verticales et horizontales (tableaux)

La numérisation est plus longue que d'habitude lorsque vous activez Corriger l'inclinaison des documents texte. Détecter l'orientation des documents texte et faire pivoter les images

Cochez cette case pour détecter l'orientation du document à l'aide du texte numérisé et faire pivoter l'image numérisée pour lui donner l'orientation appropriée. Sélectionnez la langue du document à numériser dans Langue du document.

Vous ne pouvez pas cocher cette case si Type de document est défini sur Photo couleur ou Photo noir et blanc. Vous ne pouvez pas cocher cette case si Format de document est défini sur Aide à

La langue du document conduit parfois à des résultats peu satisfaisants. Seuls les documents textes rédigés dans les langues qui peuvent être sélectionnées à partir de l'option Langue du document sont pris en charge. Il est possible que l'orientation des types de documents suivants ne puisse être corrigée si le texte n'est pas correctement détecté. Dans ce cas, sélectionnez l'image numérisée dans la fenêtre des miniatures de « l'écran Photos/Documents (vitre) (fenêtre Num./Importer) » et faitesla pivoter avec les outils d'édition. - La résolution n'est pas comprise entre 300 et 600 ppp - La taille de la police n'est pas comprise entre 8 et 48 points - Documents qui comportent des polices spéciales, des effets, du texte en italique ou du texte manuscrit - Documents comportant des arrière-plans à motifs

La sélection de l'option Détecter l'orientation des documents texte et faire pivoter les images prolonge la durée de numérisation. Langue du document

Sélectionnez la langue du document à numériser.

Vous ne pouvez pas cocher cette case si Type de document est défini sur Photo couleur ou Photo noir et blanc. Vous ne pouvez pas cocher cette case si Format de document est défini sur Aide à

(1) Boutons et paramètres

(3) Fenêtre des miniatures

Cliquez sur cette icône pour ouvrir des images et des fichiers PDF enregistrés sur l'ordinateur. La fenêtre Afficher et util. s'ouvre.

Fenêtre Afficher et util. Photos/Documents (vitre)

Cliquez sur ce bouton si vous souhaitez numériser des photographies, des documents, des magazines et d'autres documents imprimés. L'écran de numérisation des photos et documents s'affiche alors.

Ecran Photos/Documents (vitre) (fenêtre Num./Importer) L'option Spécifier... n'est pas disponible si la case Utiliser le pilote du scanner est cochée. Utiliser le pilote du scanner

Cochez cette case si vous souhaitez numériser des documents à l'aide de ScanGear (pilote du scanner). Utilisez ScanGear (pilote du scanner) pour corriger les images et ajuster les couleurs lors de la numérisation.

Ecran Film (fenêtre Num./Importer)

Ouvrir le pilote du scanner

ScanGear (pilote du scanner) démarre.

Consultez la section « Ecrans de ScanGear (pilote du scanner) » pour plus d'informations sur les écrans de ScanGear (pilote du scanner).

Ce bouton devient Numériser lorsque vous décochez la case Utiliser le pilote du scanner. Effacer Enregistrer et spécifier les paramètres d'enregistrement.

Enreg. en PDF Enregistre les images sélectionnées en tant que fichiers PDF. Cliquez sur ce bouton pour ouvrir la boîte de dialogue Enregistrer en fichier PDF et spécifier les paramètres d'enregistrement.

Passer au menu principal

Permet de passer au menu principal.

Fait pivoter l'image cible (encadrée en orange) à 90 degrés dans le sens contraire des aiguilles d'une montre.

Fait pivoter l'image cible (encadrée en orange) à 90 degrés dans le sens des aiguilles d'une montre.

à sélectionner la zone que vous voulez conserver dans une photographie et à supprimer le reste. Cliquez sur ce bouton pour ouvrir la fenêtre Découper et spécifier le cadre de rognage.

Agrandit l'image cible (encadrée en orange). Vous pouvez également agrandir l'image en double-cliquant dessus.

(Taille d'affichage) Fenêtre des miniatures

Les images numérisées à partir de la vitre s'affichent.

Lorsque vous cochez la case d'une image, cette dernière apparaît dans la zone des images sélectionnées.

Lorsque les images sont triées par Catégories

Affiche toutes les images.

Masque toutes les images.

Zone des images sélectionnées

Annule la sélection de toutes les images dans la zone des images sélectionnées.

(Annul. sélect.) Zone des images sélectionnées

Les images sélectionnées dans la liste des miniatures s'affichent.

Numérisation de films Haut de la page

Boîte de dialogue Paramètres de numérisation (Film)

Pagina 100 di 313 pagine

Dans la boîte de dialogue Paramètres de numérisation, vous pouvez modifier les paramètres de numérisation avancés.

Sélectionnez le type de film à numériser.

Pour numériser un film en noir et blanc, il est recommandé de sélectionner l'option Film négatif noir et blanc ou Film positif noir et blanc. Format de document

Sélectionnez le format du film à numériser.

Résolution de la numérisation

Sélectionnez la résolution à laquelle vous souhaitez numériser le film.

Résolution Accentuation de la netteté

Cochez cette case pour accentuer le contour des sujets et améliorer la netteté de l'image.

Aperçu avant numérisation

Cochez cette case, puis effectuez une numérisation pour afficher l'aperçu de l'image avant de valider la numérisation. Dans l'écran d'aperçu, cliquez sur Annuler pour revenir à l'écran de MP Navigator EX ou cliquez sur Numériser pour lancer la numérisation du cadre sélectionné.

Défaut Haut de la page

Boîte de dialogue Enregistrer

Pagina 101 di 313 pagine

Dans la boîte de dialogue Enregistrer, vous pouvez configurer l'enregistrement des images sur l'ordinateur.

Affiche le dossier dans lequel vous souhaitez enregistrer les images numérisées. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Nom du fichier

Saisissez le nom de fichier de l'image à enregistrer (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Sélectionnez le type de fichier dans lequel vous souhaitez enregistrer les images numérisées.

Sélectionnez JPEG/Exif, TIFF ou BMP.

Créer un dossier pour la date du jour

Cochez cette case pour créer un sous-dossier dans le dossier spécifié sous Enregistrer dans avec la date actuelle ; vous pouvez ensuite enregistrer les fichiers numérisés dans ce sous-dossier. Un sous

-dossier qui porte un nom au format « 2009_01_01 » (année_mois_date) est créé. Si cette case n'est pas cochée, les fichiers sont directement enregistrés dans le dossier spécifié dans Enregistrer dans. Haut de la page

Boîte de dialogue Enregistrer en fichier PDF Pagina 102 di 313 pagine

Boîte de dialogue qui s'ouvre lorsque vous cliquez sur Enregistrer les pages sélectionnées ou Enregistrer toutes les pages dans la fenêtre Créer/modifier un fichier

Sélectionnez un type de fichier PDF dans lequel vous souhaitez enregistrer les images numérisées.

PDF Enregistrez chacune des images sélectionnées sous la forme d'un fichier PDF.

PDF. Vous ne pouvez pas réorganiser les pages du fichier PDF auquel des images sont ajoutées.

Les images ne peuvent être ajoutées qu'aux fichiers PDF créés avec MP Navigator EX. Vous ne pouvez pas spécifier de fichiers PDF créés avec d'autres applications. Il est également impossible de sélectionner les fichiers PDF modifiés dans d'autres applications. Si un fichier PDF protégé par mot de passe est modifié, le mot de passe est supprimé. Réinitialisez les mots de passe. Configuration de mots de passe pour les fichiers PDF Définir...

Configurez les paramètres avancés de création de fichiers PDF. Consultez la section « Boîte de dialogue Paramètres PDF » pour plus d'informations.

Paramètres de sécurité par mot de passe

Cochez cette case pour ouvrir la boîte de dialogue Sécurité par mot de passe - paramètres, dans laquelle vous pouvez définir des mots de passe pour l'ouverture, l'édition et l'impression des fichiers PDF créés.

Configuration de mots de passe pour les fichiers PDF Ajouter à

Cela s'affiche lorsque vous sélectionnez PDF (Ajouter des pages) pour Type du fichier et spécifiez le fichier PDF auquel les images sont ajoutées. Pour changer le fichier, cliquez sur Parcourir... afin d'en indiquer un autre.

Les images ne peuvent être ajoutées qu'aux fichiers PDF créés avec MP Navigator EX. Vous ne pouvez pas spécifier de fichiers PDF créés avec d'autres applications. Il est également impossible de sélectionner les fichiers PDF modifiés dans d'autres applications. Nom du fichier

Saisissez le nom de fichier de l'image à enregistrer (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Affiche le dossier dans lequel vous souhaitez enregistrer les fichiers PDF. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Créer un dossier pour la date du jour

Cochez cette case pour créer un sous-dossier dans le dossier spécifié sous Enregistrer dans avec la date actuelle ; vous pouvez ensuite enregistrer les fichiers numérisés dans ce sous-dossier. Un sous-dossier qui porte un nom au format « 2009_01_01 » (année_mois_date) est créé.

Si cette case n'est pas cochée, les fichiers sont directement enregistrés dans le dossier spécifié dans Enregistrer dans. Haut de la page

Boîte de dialogue Paramètres PDF Pagina 104 di 313 pagine

Cochez cette case pour convertir les caractères d'un document en données texte. Ceci facilite la recherche par mot-clé.

Sélectionnez la langue du document à numériser.

Détecter l'orientation des documents texte et faire pivoter les images

Cochez cette case pour détecter l'orientation du document à l'aide du texte numérisé et faire pivoter l'image numérisée pour lui donner l'orientation appropriée.

La langue du document conduit parfois à des résultats peu satisfaisants. Seuls les documents textes rédigés dans les langues qui peuvent être sélectionnées à partir de l'option Langue du document sont pris en charge. Il est possible que l'orientation des types de documents suivants ne puisse être corrigée si le texte n'est pas correctement détecté. - La résolution n'est pas comprise entre 300 et 600 ppp - La taille de la police n'est pas comprise entre 8 et 48 points - Documents qui comportent des polices spéciales, des effets, du texte en italique ou du texte manuscrit - Documents comportant des arrière-plans à motifs Corriger l'inclinaison des documents texte

Cochez cette case pour détecter le texte numérisé et corriger l'inclinaison du document (plages de -0,

1 à -10° ou +0,1 à +10°).

Il est possible que l'inclinaison des types de documents suivants ne puisse être corrigée si le texte n'est pas correctement détecté. - Documents dans lesquels les lignes de texte sont inclinées à plus de 10° ou dont l'inclinaison varie d'une ligne à l'autre - Documents contenant à la fois du texte orienté verticalement et du texte orienté horizontalement - Documents dont la taille de police est très petite ou très grande - Documents comportant peu de texte - Documents comportant des figures, des images ou du texte manuscrit - Documents contenant à la fois des lignes verticales et horizontales (tableaux)

Compression PDF Sélectionnez un type de compression pour l'enregistrement.

Il est généralement recommandé de sélectionner ce paramètre.

Boîte de dialogue Paramètres PDF Pagina 105 di 313 pagine

- Images aux résolutions comprises entre 75 et 600 ppp

Configurez des mots de passe pour l'ouverture, la modification et l'impression des fichiers PDF créés.

Configuration de mots de passe pour les fichiers PDF Haut de la page

Fenêtre Afficher et util.

Pagina 106 di 313 pagine

Permet d'afficher les dossiers d'images (regroupés par année, année/mois, année/mois/date et catégorie) dans Ma boîte aux lettres sous forme d'arborescence. Sélectionnez un dossier pour

Fenêtre Afficher et util.

Pagina 107 di 313 pagine

Spécifier un dossier

Affiche tous les disques durs et les dossiers dans l'arborescence. Sélectionnez un dossier pour afficher les images dans la fenêtre des miniatures à droite.

Images récemment enreg.

Les « Images numérisées/importées » et les images qui ont été récemment « Jointe(s) à l'e-mail » ou « Envoyée(s) à l'application » sont affichées par date dans l'arborescence. Sélectionnez un dossier année/mois/jour pour afficher les images par date dans la fenêtre des miniatures à droite.

La date de l'image est la date de numérisation ou d'envoi. Rechercher

Les options de recherche avancées s'ouvrent.

Recherche d'images Zone des boutons de tâche

Indiquez les opérations à effectuer avec les images sélectionnées. Pour plus d'informations sur chaque bouton, reportez-vous aux sections correspondantes ci-dessous.

Création/modification de fichiers PDF Impression de documents Impression de photos Envoi par courrier électronique Edition de fichiers

Les boutons de la zone des boutons de tâche s'affichent lorsque les applications correspondantes sont installées. Passer au menu principal

Permet de passer au menu principal.

Fenêtre Corriger/Améliorer les images

L'amélioration/la correction de l'image ne peut être appliquée aux fichiers PDF ni aux fichiers binaires en noir et blanc.

Ouverture/édition de fichiers PDF protégés par mot de passe

Entrez un mot ou une phrase inclus dans le nom du fichier, les informations Exif ou le texte PDF

(bouton Rechercher). Concernant les de l'image que vous recherchez, puis cliquez sur informations Exif, le texte recherché est celui qui se trouve dans les zones Maker, Modèle, Description et Commentaire de l'utilisateur.

Recherchez les images dans Ma boîte aux lettres (Image Num/Imp), Images récemment enreg. ou dans un dossier sélectionné et ses sous-dossiers.

Les images ne peuvent être triées par catégorie que lorsque Ma boîte aux lettres (Image Num/

Imp) ou Spécifier un dossier est affiché.

Fenêtre des miniatures

Fenêtre des miniatures

Les images numérisées à partir de la vitre s'affichent.

Lorsque vous cochez la case d'une image, cette dernière apparaît dans la zone des images sélectionnées.

Sous Windows 2000, Internet Explorer 5.5 Service Pack 2 ou ultérieur est requis pour ouvrir les fichiers PDF protégés par mot de passe.

- Taille de fichier trop importante et manque de mémoire pour afficher l'image

Lorsque les images sont triées par Catégories

Les images numérisées à partir de la vitre sont affichées par catégorie.

Il est possible que certaines images ne soient pas détectées correctement et soient par conséquent classées dans des catégories erronées. Dans ce cas, faites glisser l'image d'une catégorie à l'autre. Nom de la catégorie Images : N (Sélectionnées : n)

Fenêtre Afficher et util.

Affiche toutes les images.

Masque toutes les images.

Modifier les catégories personnalisées

Lorsque Ma boîte aux lettres (Image Num/Imp) ou Spécifier un dossier s'affiche, la boîte de dialogue Modifier les catégories personnalisées s'ouvre.

Dans la boîte de dialogue Modifier les catégories personnalisées, vous pouvez ajouter/ supprimer les catégories affichées dans Catégories personnalisées. Consultez la section « Classement des images en catégories » pour plus d'informations. Classer les images

Les images importées à partir des disques durs s'affichent dans Non classées. Cliquez sur

Classer les images pour les classer automatiquement. Ce bouton ne s'affiche que lorsque Ma boîte aux lettres (Image Num/Imp) ou Spécifier un dossier est affiché.

Le classement peut prendre du temps si les images à classer sont nombreuses.

Zone des images sélectionnées

Annule la sélection de toutes les images dans la zone des images sélectionnées.

(Annul. sélect.) Zone des images sélectionnées

Les images sélectionnées dans la liste des miniatures s'affichent.

Ouverture d'images enregistrées sur un ordinateur Haut de la page

Fenêtre Créer/modifier un fichier PDF Pagina 110 di 313 pagine

Si un fichier PDF protégé par mot de passe est modifié, le mot de passe est supprimé.

Réinitialisez les mots de passe. Configuration de mots de passe pour les fichiers PDF Vous pouvez créer ou modifier jusqu'à 99 pages à l'aide de MP Navigator EX.

Réorganiser les pages

Vous pouvez déplacez l'image sélectionnée (encadrée en orange).

Déplace l'image sélectionnée au début.

Seule la page sélectionnée est enregistrée.

Lorsque plusieurs pages sont sélectionnées, un fichier PDF de plusieurs pages est créé. Consultez la section « Boîte de dialogue Enregistrer en fichier PDF » pour plus d'informations sur la boîte de dialogue Enregistrer en fichier PDF. Enregistrer toutes les pages

La boîte de dialogue Enregistrer en fichier PDF s'ouvre. Spécifiez les paramètres d'enregistrement.

Tous les fichiers PDF de la liste sont enregistrés dans un seul fichier PDF. Terminer

Ferme la fenêtre Créer/modifier un fichier PDF.

Barre d'outils (Pivoter à gauche)

Fait pivoter le fichier de 90 degrés dans le sens inverse des aiguilles d'une montre.

Fait pivoter le fichier de 90 degrés dans le sens des aiguilles d'une montre.

Active le mode Aperçu.

L'image sélectionnée apparaît dans Aperçu. Cliquez sur Imprimer dans la fenêtre Afficher et util., puis sur Imprimer le document dans la liste pour ouvrir la boîte de dialogue Imprimer le document.

La boîte de dialogue Imprimer le document vous permet de définir les paramètres avancés pour l'impression simultanée de plusieurs images numérisées.

Les paramètres suivants sont disponibles seulement lorsque vous utilisez une imprimante à jet d'encre Canon qui prend en charge les fonctions correspondantes. - Alimentation papier Mise en page

Sélectionnez un type d'impression.

Imprimez une image par feuille.

Impression proportionnée Impr. mise en page (2 sur 1)

Agencez et imprimez deux images sur une feuille.

Impr. mise en page (4 sur 1)

Agencez et imprimez quatre images sur une feuille.

Les paramètres suivants sont disponibles seulement lorsque vous utilisez une imprimante à jet d'encre Canon qui prend en charge les fonctions correspondantes. - Impression sans bordure - Impr. mise en page (2 sur 1) - Impr. mise en page (4 sur 1) Recto verso auto

Permet d'imprimer automatiquement sur les deux faces d'une feuille de papier.

Sélectionnez le côté d'agrafage dans la liste.

Si la page ne tient pas sur une page en raison du réglage Spécifier la marge..., le document est réduit pour l'impression.

Agrandissez ou réduisez les images à imprimer.

Imprimez une image réduite ou agrandie en spécifiant une échelle, par incréments de 1 %.

L'échelle est ajustée automatiquement en fonction de la largeur de papier détectée et du format de papier sélectionné. L'image peut être imprimée avec une rotation à 90 degrés si sa taille le permet.

Echelle Format de papier

Sélectionnez le format du document à imprimer. Adaptez la taille à celle du papier défini dans l'imprimante.

Les formats de papier disponibles varient selon les imprimantes.

Boîte de dialogue Imprimer le document

Pagina 115 di 313 pagine

Impression niveau de gris

Sélectionnez cette case à cocher pour imprimer le document en noir et blanc.

Aperçu avant impression

Cochez cette case pour afficher l'aperçu du document avant son impression.

Défaut Haut de la page

Boîte de dialogue Imprimer la photo

Pagina 116 di 313 pagine

Cliquez sur Imprimer dans la fenêtre Afficher et util., puis sur Imprimer la photo dans la liste pour ouvrir la boîte de dialogue Imprimer la photo.

Vous ne pouvez pas imprimer les fichiers PDF. Les paramètres suivants sont disponibles seulement lorsque vous utilisez une imprimante à jet d'encre Canon qui prend en charge les fonctions correspondantes. - Type de support - Impression sans bordure - Vivid Photo - Aperçu avant impression

Sélectionnez le type du document à imprimer. La qualité d'impression peut être définie en fonction du type de papier.

Sélectionnez un type d'impression.

Imprimez une image par feuille.

Impression à l'échelle du papier

Imprimez l'image au format du papier (agrandie ou réduite).

Boîte de dialogue Imprimer la photo

Pagina 117 di 313 pagine

Boîte de dialogue Envoyer par e-mail

Pagina 118 di 313 pagine

Cliquez sur Envoyer dans la fenêtre Afficher et util., puis cliquez sur Joindre à un courrier électronique dans la liste pour ouvrir la boîte de dialogue Envoyer par e-mail.

Dans la boîte de dialogue Envoyer par e-mail, vous pouvez configurer les paramètres avancés pour joindre des images à un message électronique.

MP Navigator EX est compatible avec les programmes de messagerie suivants : - Windows Mail (Windows Vista) Programme de messagerie

Le programme de messagerie électronique configuré dans la boîte de dialogue Préférences dans l'écran du mode Navigation s'ouvre. Choisissez le programme de messagerie électronique que vous souhaitez utiliser.

Ajuster la taille des fichiers joints

Lorsque l'option Type du fichier est définie sur JPEG, elle vous permet de redimensionner les images.

Sélectionnez la taille dans Taille. Enregistrer dans

Affiche le dossier dans lequel vous souhaitez enregistrer les images. Pour changer de dossier, cliquez sur Parcourir... pour en indiquer un autre. Si les images sont redimensionnées, elles sont enregistrées.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Nom du fichier

Saisissez le nom de fichier de l'image à joindre (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Vous pouvez définir un type de compression pour les fichiers JPEG.

Sélectionnez Elevée (Faible compression), Standard ou Faible (Compression élevée). Haut de la page

Fenêtre Corriger/Améliorer les images

Pagina 119 di 313 pagine

(Corriger/Améliorer les images) dans l'écran Afficher et util. ou cliquez sur Retoucher des images photo dans la zone des boutons de tâche pour ouvrir la boîte de dialogue Corriger/Améliorer les images.

Dans la fenêtre Corriger/Améliorer les images, vous pouvez ajuster des paramètres avancés tels que la correction/l'amélioration d'images et la luminosité/le contraste.

Vous pouvez également afficher l'image source et l'image corrigée côte à côte afin de les comparer.

L'amélioration/la correction de l'image ne peut être appliquée aux fichiers PDF ni aux fichiers binaires en noir et blanc.

(2) Barre d'outils Utilisez les fonctions de l'onglet Auto pour appliquer des corrections et des améliorations à l'image entière. Consultez la section « Correction/amélioration automatique des images » pour plus d'informations.

Fenêtre Corriger/Améliorer les images

Pagina 120 di 313 pagine

Améliore la netteté des visages flous. Utilisez le curseur pour régler le niveau d'effet. Lissage numérique visage

Améliore l'aspect de la peau en supprimant les défauts et les rides. Utilisez le curseur pour régler le niveau d'effet.

Appliquer à toutes les images

Applique les corrections à toutes les images.

OK Applique l'effet sélectionné à l'image sélectionnée ou à toutes les images.

Réinitialiser l'image sélectionnée

Annule toutes les corrections et améliorations appliquées à l'image sélectionnée.

Enregistrer l'image sélectionnée Utilisez Corriger/Améliorer pour corriger/améliorer des zones spécifiques. Consultez la section « Correction/amélioration manuelle des images » pour plus d'informations. Ajustement

Fenêtre Corriger/Améliorer les images

Règle le contraste de l'image. Ajustez le contraste lorsque l'image est terne à cause d'un mauvais contraste.

Déplacez le curseur vers la gauche pour diminuer le contraste de l'image et vers la droite pour l'augmenter. Netteté

Accentue le contour des sujets pour améliorer la netteté de l'image. Ajustez la netteté lorsque la photo ou le texte sont flous.

Déplacez le curseur vers la droite pour améliorer la netteté de l'image. Flou

Floute le contour des sujets pour atténuer la netteté de l'image.

Déplacez le curseur vers la droite pour atténuer la netteté de l'image. Suppression de la transparence

Supprime le texte du verso visible en transparence ou la couleur de base. Ajustez le niveau de transparence pour éviter que le verso d'un document fin ou sa couleur de base apparaissent sur l'image.

Déplacez le curseur vers la droite pour augmenter l'effet de suppression de la transparence. Défaut

Réinitialise tous les réglages tels que la luminosité, le contraste, la netteté, le flou et la suppression de la transparence.

Réinitialiser l'image sélectionnée

Annule toutes les corrections, améliorations et ajustements appliqués à l'image sélectionnée.

Enregistrer l'image sélectionnée Suppresseur de défaut

Supprime les grains de beauté. Vous pouvez définir la zone à laquelle appliquer l'effet.

Réinitialiser l'image sélectionnée

Annule toutes les corrections, améliorations et ajustements appliqués à l'image sélectionnée.

Enregistrer l'image sélectionnée Haut de la page

Ecran du mode Un clic

Pagina 124 di 313 pagine

(Changement de mode) en bas à gauche de l'écran du mode Navigation pour Cliquez sur afficher l'écran du mode Un clic.

Vous pouvez réaliser plusieurs opérations, notamment la numérisation, l'enregistrement, l'impression, etc. en une seule fois en cliquant simplement sur l'icône correspondante.

Boîte de dialogue Enregistrer (écran du mode Un clic) Copier

Numérisez et imprimez des documents.

Lorsque vous cliquez sur cette icône, la boîte de dialogue Copier, dans laquelle vous pouvez spécifier les paramètres de numérisation/d'enregistrement, s'ouvre. Boîte de dialogue Copier Imprimer

Numérisez des documents et imprimez-les après avoir défini le papier, le mode d'impression, la taille, etc.

Ces options sont pratiques lorsque vous souhaitez copier/agrandir des photos imprimées. Lorsque vous cliquez sur cette icône, la boîte de dialogue Imprimer s'ouvre. Vous pouvez spécifier les paramètres de numérisation/d'impression et lancer l'impression sur une imprimante. Boîte de dialogue Imprimer Message

Numérisez des documents ou des photos, et joignez-les à un courrier électronique.

Lorsque vous cliquez sur cette icône, la boîte de dialogue Message, dans laquelle vous pouvez spécifier les paramètres de numérisation/d'enregistrement et du programme de messagerie électronique, s'ouvre. Boîte de dialogue Message

OCR Numérisez des documents texte, extrayez le texte de l'image et affichez-le dans le Bloc-notes (inclus avec Windows).

Lorsque vous cliquez sur cette icône, la boîte de dialogue OCR, dans laquelle vous pouvez spécifier les paramètres de numérisation/d'enregistrement, s'ouvre.

Boîte de dialogue OCR Remarque

Pour d'autres procédures, reportez-vous au manuel de l'application. NUMERISER-1/NUMERISER-2

Permet de numériser des documents et de les ouvrir dans une application spécifique. Le type de document est détecté automatiquement. Par défaut, ArcSoft PhotoStudio est associé à NUMERISER2.

Lorsque vous cliquez sur cette icône, la boîte de dialogue Numériser, dans laquelle vous pouvez spécifier les paramètres de numérisation/d'enregistrement, s'ouvre. Boîte de dialogue Numériser

Ecran du mode Un clic

Pagina 125 di 313 pagine

Lorsque vous cliquez sur cette icône, la boîte de dialogue PDF, dans laquelle vous pouvez spécifier les paramètres de numérisation/d'enregistrement, s'ouvre.

Boîte de dialogue PDF Remarque

Pour d'autres procédures, reportez-vous au manuel de l'application.

Bouton COPY Cette icône désigne la fonction de MP Navigator EX associée au bouton COPY de la machine (bouton du scanner). L'icône du bouton COPY apparaît au-dessus de la fonction associée.

Bouton E-MAIL Cette icône désigne la fonction de MP Navigator EX associée au bouton E-MAIL de la machine (bouton du scanner). L'icône du bouton E-MAIL apparaît au-dessus de la fonction associée.

Bouton SCAN Cette icône désigne la fonction de MP Navigator EX associée au bouton SCAN de la machine (bouton du scanner). L'icône du bouton SCAN apparaît au-dessus de la fonction associée.

Bouton PDF Cette icône désigne la fonction de MP Navigator EX associée au bouton PDF de la machine (bouton du scanner). L'icône du bouton PDF apparaît au-dessus de la fonction associée.

(Changement de mode)

Permet de basculer en mode Navigation. L'écran du mode Navigation s'affiche alors.

Onglet Numérisation personnalisée en un clic Préférences La boîte de dialogue Préférences s'ouvre. Dans la boîte de dialogue Préférences, vous pouvez définir les paramètres avancés des fonctions de MP Navigator EX. Boîte de dialogue Préférences (Guide)

Permet d'ouvrir ce guide.

Type de document est définie sur Mode Auto dans la boîte de dialogue Enregistrer, NUMERISER-1/

NUMERISER-2 ou Imprimer. Pour convertir le texte d'une image numérisée en données texte, spécifiez un Type de document (autre que Mode Auto).

Numérisation facile en un clic Haut de la page

Boîte de dialogue Enregistrer (écran du mode à un clic)

Pagina 126 di 313 pagine

Boîte de dialogue Enregistrer (écran du mode à un clic) Cliquez sur Enregistrer dans l'onglet Numérisation personnalisée en un clic ou dans l'écran du mode à un clic pour ouvrir la boîte de dialogue Enregistrer.

Paramètres de numérisation

Sélectionnez le type du document à numériser. Lorsque Mode Auto est sélectionné, le type de document est détecté automatiquement. Dans ce cas, Mode Couleur, Format de document et

Résolution sont également définis automatiquement. Si Film (mode Auto) est sélectionné, le type de film (négatif ou positif) est automatiquement sélectionné.

La numérisation du film peut ne pas s'effectuer correctement si l'option Mode Auto est sélectionnée. Dans ce cas, sélectionnez le type de film, puis numérisez à nouveau. Les types de documents suivants ne peuvent pas être numérisés correctement si Mode Auto est sélectionné. Dans ce cas, spécifiez Type de document. - Documents autres que photos, Hagaki, cartes de visite, magazines, journaux, documents texte, CD/DVD et films. - Photos A4 - Documents texte inférieurs à 2L (127 mm x 178 mm), tels que les livres de poche dont la reliure a été coupée - Documents imprimés sur du papier blanc fin - Documents larges tels que les photos panoramiques La numérisation des étiquettes de CD/DVD réfléchissantes risque d'être incorrecte. Placez correctement les documents en fonction du type de document à numériser. Dans le cas contraire, le document risque de ne pas être numérisé correctement. Consultez la section « Mise en place des documents » pour plus d'informations sur la mise en place des documents.

Pour réduire le moiré, définissez le paramètre Type de document sur Magazine.

Boîte de dialogue Enregistrer (écran du mode à un clic)

Pagina 127 di 313 pagine

Sélectionnez le format du document à numériser. Lorsque vous sélectionnez Personnalisée, un écran dans lequel vous pouvez spécifier le format du document s'ouvre. Sélectionnez Unités, saisissez les Largeur et Hauteur, puis cliquez sur OK.

Lorsque vous sélectionnez Détection auto, l'image numérisée peut ne pas être numérisée aux format et position appropriés. Dans ce cas, modifiez le format de façon à ce qu'il reflète le format réel du document (A4, Lettre, etc.) et alignez l'un des angles du document sur l'angle de la vitre au niveau de la flèche. Résolution Lorsque Type de document est défini sur une valeur autre que Film : 75 ppp/100 ppp/150 ppp/200 ppp/300 ppp/400 ppp/600 ppp Lorsque Type de document est défini sur Film : 300 ppp/400 ppp/600 ppp/1 200 ppp/2 400 ppp/4 800 ppp Résolution Utiliser le pilote du scanner

Cochez cette case pour afficher l'écran de ScanGear (pilote de scanner) et définir les paramètres avancés de numérisation.

Mode Couleur, Format de document, Résolution et les autres paramètres de la boîte de dialogue Enregistrer seront désactivés. Définissez ces paramètres dans l'écran de ScanGear (pilote de scanner). Spécifier...

Cliquez pour ouvrir la boîte de dialogue Paramètres de numérisation où vous pouvez choisir des paramètres de numérisation avancés.

Boîte de dialogue Paramètres de numérisation

Enregistrer les paramètres

Enregistrer automatiquement l'image numérisée sur l'ordinateur

Sélectionnez cette option pour enregistrer les images sur votre ordinateur comme indiqué après leur numérisation.

Les paramètres Nom du fichier, Type du fichier et Enregistrer dans s'affichent.

Si vous sélectionnez cette fonction, vous ne pouvez pas définir de mots de passe pour les fichiers PDF. Nom du fichier

Saisissez le nom de fichier de l'image à enregistrer (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Sélectionnez le type de fichier dans lequel vous souhaitez enregistrer les images numérisées.

Sélectionnez Auto, JPEG/Exif, TIFF ou BMP. Auto est affiché lorsque le Type de document est défini sur Mode Auto. Lorsque vous enregistrez un document en tant que fichier PDF, sélectionnez PDF, PDF (Pages multiples) ou PDF (Ajouter des pages).

Lorsque Type de document est défini sur Mode Auto et que Type du fichier est défini sur Auto,

Boîte de dialogue Enregistrer (écran du mode à un clic)

Pagina 128 di 313 pagine

Les grands documents (par exemple, les photos au format A4) qui ne peuvent pas être éloignés des bords/flèches de la vitre peuvent ne pas être enregistrés au format de fichier correct lorsque l'option Type du fichier est définie sur Auto. Dans ce cas, sélectionnez un type de fichier correspondant au document à numériser.

Lorsque l'option Auto est sélectionnée, les fichiers sont enregistrés aux formats suivants en fonction du type de document. Photos, Hagaki, cartes de visite, CD/DVD et film : JPEG Magazines, journaux et documents texte : PDF Vous pouvez modifier le type de fichier dans Définir.... Les images enregistrées au format PDF peuvent ne pas s'ouvrir en fonction de l'application. Dans ce cas, sélectionnez une option autre que PDF dans Type du fichier. Si vous sélectionnez JPEG/Exif, la case à cocher Enregistrer le fichier JPEG/Exif en AdobeRGB peut être activée. Définir...

Lorsque que Type du fichier est sur Auto

Vous pouvez spécifier le type de fichier auquel enregistrer les images. Sélectionnez un type de fichier pour Document et Photo.

Lorsque que Type du fichier est sur JPEG/Exif

Vous pouvez définir un type de compression pour les fichiers JPEG. Sélectionnez Elevée (Faible compression), Standard ou Faible (Compression élevée).

Lorsque Type du fichier est défini sur PDF, PDF (Pages multiples) ou PDF (Ajouter des pages)

Configurez les paramètres avancés de création de fichiers PDF. Consultez la section « Boîte de dialogue Paramètres PDF » pour plus d'informations. Enregistrer dans

Affiche le dossier dans lequel vous souhaitez enregistrer les images numérisées. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Créer un dossier pour la date du jour

Cochez cette case pour créer un sous-dossier dans le dossier spécifié sous Enregistrer dans avec la date actuelle ; vous pouvez ensuite enregistrer les fichiers numérisés dans ce sous-dossier. Un sous-dossier qui porte un nom au format « 2009_01_01 » (année_mois_date) est créé.

Si cette case n'est pas cochée, les fichiers sont directement enregistrés dans le dossier spécifié dans Enregistrer dans.

Enregistrer le fichier JPEG/Exif en AdobeRGB Cochez cette case pour enregistrer les images avec des couleurs correspondant à AdobeRGB.

Cette fonction est disponible uniquement si Type du fichier est JPEG/Exif. Cette fonction n'est pas disponible si le profil AdobeRGB n'est pas installé.

Vous ne pouvez pas sélectionner ce paramètre si la case Utiliser le pilote du scanner est cochée. Si vous enregistrez une image alors que la case Enregistrer le fichier JPEG/Exif en AdobeRGB est cochée, un trait de soulignement est ajouté au début du nom du fichier. (Exemple : _Image0001.JPG)

Boîte de dialogue Enregistrer (écran du mode à un clic)

Pour définir des mots de passe pour les fichiers PDF, sélectionnez Ouvrir la boîte de dialogue d'enregistrement après avoir numérisé l'image (Entrer les informations Exif). Après la numérisation, vous pouvez configurer les mots de passe dans la boîte de dialogue

Enregistrer. Ouvrir avec

Vous pouvez choisir d'ouvrir la fenêtre Afficher et util. ou l'Explorateur après avoir enregistré les

Démarrer la numérisation d'un simple clic sur le bouton

Cochez cette case pour commencer la numérisation lorsque vous cliquez sur une icône.

Enregistre et applique les paramètres spécifiés.

Cliquez sur Annuler au lieu de Appliquer pour annuler les paramètres spécifiés. Annuler

Annule les paramètres définis. L'écran actif se ferme.

Défaut Lorsque le paramètre Type du fichier est défini sur Auto, un message de confirmation s'affiche. Cliquez sur Ouvrir le manuel pour ouvrir ce guide (s'il est installé). Haut de la page

Boîte de dialogue Paramètres de numérisation

Pagina 130 di 313 pagine

Définissez des paramètres avancés de numérisation en un clic ou de numérisation à l'aide des boutons de la machine (boutons du scanneur). La boîte de dialogue Paramètres de numérisation s'ouvre lorsque vous cliquez sur Spécifier... dans une boîte de dialogue pour définir des paramètres de numérisation.

Les éléments affichés dépendent du type de document et de la façon dont l'écran a été ouvert. Type de document

Sélectionnez le type du document à numériser. Lorsque Mode Auto est sélectionné, le type de document est détecté automatiquement.

Dans ce cas, Mode Couleur, Format de document, etc. sont définis automatiquement. Si Film (mode Auto) est sélectionné, le type de film (négatif ou positif) est automatiquement sélectionné.

Pour numériser correctement, sélectionnez le type du document à numériser. Mode couleur Niveaux de gris

Ce mode permet d'obtenir l'image avec 256 niveaux (8 bits) en noir et blanc.

Ce mode permet d'obtenir l'image en noir et blanc. A des niveaux précis (niveau de seuil), le contraste de l'image est divisé en noir et blanc, et affiché en deux couleurs.

Vous ne pouvez pas sélectionner Noir et blanc si l'option Type de document est définie sur Film. Format de document

Sélectionnez le format du document à numériser.

Lorsque vous sélectionnez Personnalisée, un écran dans lequel vous pouvez spécifier le format du document s'ouvre. Sélectionnez Unités, saisissez les Largeur et Hauteur, puis cliquez sur OK.

Boîte de dialogue Paramètres de numérisation

Pagina 131 di 313 pagine

Sélectionnez la résolution à laquelle vous souhaitez numériser les documents. Vous pouvez spécifier les résolutions de numérisation suivantes : Lorsque Type de document est défini sur une valeur autre que Film : 75 ppp/100 ppp/150 ppp/200 ppp /300 ppp/400 ppp/600 ppp Lorsque Type de document est défini sur Film : 300 ppp/400 ppp/600 ppp/1 200 ppp/2 400 ppp/4 800 ppp Résolution La numérisation est plus longue que d'habitude lorsque vous activez Elimination moiré. Accentuation de la netteté

Cochez cette case pour accentuer le contour des sujets et améliorer la netteté de l'image.

Réduire la transparence

Cochez cette case pour améliorer la netteté du texte d'un document ou réduire la transparence des journaux.

Cochez cette case si le Type de document est un document texte et qu'il y a un effet de transparence dans l'image numérisée. Supprimer l'ombre de gouttière

Cochez cette case pour corriger les ombres qui apparaissent entre les pages lors de la numérisation de brochures.

Vous ne pouvez pas cocher cette case lorsque le paramètre Format de document est défini sur Détection auto, Détection auto (documents multiples) ou Aide à l'assemblage. Alignez correctement le document avec les repères situés sur la vitre.

Utilisez l'onglet Mode avancé de ScanGear pour corriger l'ombre de gouttière si vous numérisez des documents dont le format n'est pas standard ou si vous avez défini des cadres de découpe personnalisés. Pour plus d'informations, consultez la section Correction d'ombre de gouttière dans « Paramètres d'image » (onglet Mode avancé de ScanGear). Corriger l'inclinaison des documents texte

Cochez cette case pour détecter le texte numérisé et corriger l'inclinaison du document (plages de -0,

1 à -10° ou +0,1 à +10°).

Vous ne pouvez pas cocher cette case si Format de document est défini sur Aide à

Boîte de dialogue Paramètres de numérisation

Pagina 132 di 313 pagine

- Documents contenant à la fois du texte orienté verticalement et du texte orienté horizontalement - Documents dont la taille de police est très petite ou très grande - Documents comportant peu de texte - Documents comportant des figures, des images ou du texte manuscrit - Documents contenant à la fois des lignes verticales et horizontales (tableaux)

La numérisation est plus longue que d'habitude lorsque vous activez Corriger l'inclinaison des documents texte. Détecter l'orientation des documents texte et faire pivoter les images

Cochez cette case pour détecter l'orientation du document à l'aide du texte numérisé et faire pivoter l'image numérisée pour lui donner l'orientation appropriée. Sélectionnez la langue du document à numériser dans Langue du document.

Vous ne pouvez pas cocher cette case si Format de document est défini sur Aide à

La langue du document conduit parfois à des résultats peu satisfaisants. Seuls les documents textes rédigés dans les langues qui peuvent être sélectionnées à partir de l'option Langue du document sont pris en charge. Il est possible que l'orientation des types de documents suivants ne puisse être corrigée si le texte n'est pas correctement détecté. - La résolution n'est pas comprise entre 300 et 600 ppp - La taille de la police n'est pas comprise entre 8 et 48 points - Documents qui comportent des polices spéciales, des effets, du texte en italique ou du texte manuscrit - Documents comportant des arrière-plans à motifs

La sélection de l'option Détecter l'orientation des documents texte et faire pivoter les images prolonge la durée de numérisation. Langue du document

Sélectionnez la langue du document à numériser.

Vous ne pouvez pas cocher cette case si Format de document est défini sur Aide à

Aperçu avant numérisation

Boîte de dialogue Enregistrer

Pagina 133 di 313 pagine

Numérisation personnalisée en un clic ou dans l'écran du mode à un clic. Vous pouvez indiquer le dossier de destination et le type de fichier lors de l'affichage des miniatures.

Sélectionnez le type de fichier dans lequel vous souhaitez enregistrer les images numérisées.

Sélectionnez JPEG/Exif, TIFF, BMP, PDF, PDF (Pages multiples) ou PDF (Ajouter des pages).

PDF Enregistrez chacune des images sélectionnées sous la forme d'un fichier PDF.

PDF (Pages multiples) PDF. Vous ne pouvez pas réorganiser les pages du fichier PDF auquel des images sont ajoutées.

Les images ne peuvent être ajoutées qu'aux fichiers PDF créés avec MP Navigator EX. Vous ne pouvez pas spécifier de fichiers PDF créés avec d'autres applications. Il est également impossible de sélectionner les fichiers PDF modifiés dans d'autres applications. Si un fichier PDF protégé par mot de passe est modifié, le mot de passe est supprimé. Réinitialisez les mots de passe. Configuration de mots de passe pour les fichiers PDF Définir...

Boîte de dialogue Enregistrer

Pagina 134 di 313 pagine

Configurez les paramètres avancés de création de fichiers PDF. Consultez la section « Boîte de dialogue Paramètres PDF » pour plus d'informations. Ajouter à

Cela s'affiche lorsque vous sélectionnez PDF (Ajouter des pages) pour Type du fichier et spécifiez le fichier PDF auquel les images sont ajoutées. Pour changer le fichier, cliquez sur Parcourir... afin d'en indiquer un autre.

Les images ne peuvent être ajoutées qu'aux fichiers PDF créés avec MP Navigator EX. Vous ne pouvez pas spécifier de fichiers PDF créés avec d'autres applications. Il est également impossible de sélectionner les fichiers PDF modifiés dans d'autres applications. Paramètres Exif... Paramètres de sécurité par mot de passe

Cochez cette case pour ouvrir la boîte de dialogue Sécurité par mot de passe - paramètres, dans laquelle vous pouvez définir des mots de passe pour l'ouverture, l'édition et l'impression des fichiers

Configuration de mots de passe pour les fichiers PDF Remarque

Cette fonction n'est disponible que lorsque le paramètre Type du fichier est défini sur PDF, PDF (Pages multiples) ou PDF (Ajouter des pages). Pivoter à gauche de 90°/Pivoter à droite de 90°

Fait pivoter l'image de 90 degrés dans le sens inverse des aiguilles d'une montre ou dans le sens des aiguilles d'une montre.

Sélectionnez l'image à faire pivoter et cliquez sur Pivoter à gauche de 90° ou Pivoter à droite de 90°. Nom du fichier

Saisissez le nom de fichier de l'image à enregistrer (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Affiche le dossier dans lequel vous souhaitez enregistrer les images numérisées. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Créer un dossier pour la date du jour

Cochez cette case pour créer un sous-dossier dans le dossier spécifié sous Enregistrer dans avec la date actuelle ; vous pouvez ensuite enregistrer les fichiers numérisés dans ce sous-dossier. Un sous

-dossier qui porte un nom au format « 2009_01_01 » (année_mois_date) est créé. Si cette case n'est pas cochée, les fichiers sont directement enregistrés dans le dossier spécifié dans Enregistrer dans. Haut de la page

Boîte de dialogue Paramètres Exif

Pagina 135 di 313 pagine

La boîte de dialogue Paramètres Exif peut être ouverte lorsque le paramètre Type du fichier est défini sur JPEG/Exif.

Informations de base

Affiche les informations fournies automatiquement par la machine ou le logiciel.

Informations avancées

Affiche les informations indiquées dans la partie droite de l'écran.

Zone des paramètres Informations avancées

Vous pouvez saisir des informations Exif, telles que le titre et la date de la prise. Cochez la case des

éléments que vous souhaitez spécifier et sélectionnez ou saisissez les informations. Appliquer le même paramètre d'éléments de saisie automatiquement

Cochez cette case pour afficher automatiquement les informations spécifiées pour l'image précédente.

Après avoir spécifié toutes les informations que vous souhaitez, cliquez sur Appliquer pour les intégrer

à l'image. Les informations s'affichent dans Informations avancées.

OK Intègre les informations spécifiées dans l'image et ferme l'écran. Les informations spécifiées sont enregistrées.

Annule les paramètres et ferme l'écran.

Les informations sont intégrées lorsque l'option Annuler est sélectionnée après avoir cliqué sur Appliquer. Haut de la page

Boîte de dialogue PDF Pagina 136 di 313 pagine

Sélectionnez le type du document à numériser.

Sélectionnez le mode de numérisation du document.

Sélectionnez le format du document à numériser.

Lorsque vous sélectionnez Personnalisée, un écran dans lequel vous pouvez spécifier le format du document s'ouvre. Sélectionnez Unités, saisissez les Largeur et Hauteur, puis cliquez sur OK.

Lorsque vous sélectionnez Détection auto, l'image numérisée peut ne pas être numérisée aux format et position appropriés. Dans ce cas, modifiez le format de façon à ce qu'il reflète le format réel du document (A4, Lettre, etc.) et alignez l'un des angles du document sur l'angle de la vitre au niveau de la flèche. Résolution Boîte de dialogue Paramètres de numérisation

Enregistrer les paramètres

Enregistrer automatiquement l'image numérisée sur l'ordinateur

Sélectionnez cette option pour enregistrer les images sur votre ordinateur comme indiqué après leur numérisation.

Si vous sélectionnez cette fonction, vous ne pouvez pas définir de mots de passe pour les fichiers PDF. Nom du fichier

Saisissez le nom de fichier de l'image à enregistrer (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Sélectionnez le type de fichier dans lequel vous souhaitez enregistrer les images numérisées.

Sélectionnez PDF, PDF (Pages multiples) ou PDF (Ajouter des pages).

PDF Enregistrez chacune des images sélectionnées sous la forme d'un fichier PDF.

PDF (Pages multiples) PDF. Vous ne pouvez pas réorganiser les pages du fichier PDF auquel des images sont ajoutées.

Il n'est pas possible d'ajouter des images aux fichiers PDF protégés par mot de passe.

Boîte de dialogue Paramètres PDF Consultez la section « Création/modification de fichiers PDF » pour supprimer ou réorganiser les pages des fichiers PDF enregistrés.

Affiche le dossier dans lequel vous souhaitez enregistrer les images numérisées. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Créer un dossier pour la date du jour

Cochez cette case pour créer un sous-dossier dans le dossier spécifié sous Enregistrer dans avec la date actuelle ; vous pouvez ensuite enregistrer les fichiers numérisés dans ce sous-dossier. Un sous-dossier qui porte un nom au format « 2009_01_01 » (année_mois_date) est créé.

Si cette case n'est pas cochée, les fichiers sont directement enregistrés dans le dossier spécifié dans Enregistrer dans. Ouvrir la boîte de dialogue d'enregistrement après la numérisation

Boîte de dialogue PDF Pagina 138 di 313 pagine

Pour définir des mots de passe pour les fichiers PDF, sélectionnez Ouvrir la boîte de dialogue d'enregistrement après la numérisation. Après la numérisation, vous pouvez configurer les mots de passe dans la boîte de dialogue Enregistrer en fichier PDF.

Configuration de mots de passe pour les fichiers PDF Paramètres de l'application

Spécifiez l'application avec laquelle ouvrir les images numérisées. Faites glisser et déposez l'icône d'une application prenant en charge le format de fichier affiché dans Type du fichier. L'application spécifiée démarre après la numérisation des images.

Selon l'application spécifiée, les images peuvent ne pas s'afficher correctement ou l'application peut ne pas démarrer. Réinitialiser Démarrer la numérisation en cliquant sur le bouton 'Un clic'

Cochez cette case pour commencer la numérisation lorsque vous cliquez sur une icône.

Enregistre et applique les paramètres spécifiés.

Cliquez sur Annuler au lieu de Appliquer pour annuler les paramètres spécifiés. Annuler

Annule les paramètres définis. L'écran actif se ferme.

Défaut Haut de la page

Boîte de dialogue Enregistrer en fichier PDF Pagina 139 di 313 pagine

Vous ne pouvez pas enregistrer d'images numérisées à 10 501 pixels ou davantage horizontalement et verticalement.

Sélectionnez un type de fichier PDF dans lequel vous souhaitez enregistrer les images numérisées.

PDF Enregistrez chacune des images sélectionnées sous la forme d'un fichier PDF.

PDF (Pages multiples)

PDF. Vous ne pouvez pas réorganiser les pages du fichier PDF auquel des images sont ajoutées.

Les images ne peuvent être ajoutées qu'aux fichiers PDF créés avec MP Navigator EX. Vous ne pouvez pas spécifier de fichiers PDF créés avec d'autres applications. Il est également impossible de sélectionner les fichiers PDF modifiés dans d'autres applications. Si un fichier PDF protégé par mot de passe est modifié, le mot de passe est supprimé. Réinitialisez les mots de passe.

Boîte de dialogue Enregistrer en fichier PDF Pagina 140 di 313 pagine

Configuration de mots de passe pour les fichiers PDF Définir...

Configurez les paramètres avancés de création de fichiers PDF.

Consultez la section « Boîte de dialogue Paramètres PDF » pour plus d'informations. Paramètres de sécurité par mot de passe

Cochez cette case pour ouvrir la boîte de dialogue Sécurité par mot de passe - paramètres, dans laquelle vous pouvez définir des mots de passe pour l'ouverture, l'édition et l'impression des fichiers

PDF créés. Configuration de mots de passe pour les fichiers PDF Pivoter à gauche de 90°/Pivoter à droite de 90°

Fait pivoter l'image de 90 degrés dans le sens inverse des aiguilles d'une montre ou dans le sens des aiguilles d'une montre.

Sélectionnez l'image à faire pivoter et cliquez sur Pivoter à gauche de 90° ou Pivoter à droite de 90°. Nom du fichier

Saisissez le nom de fichier de l'image à enregistrer (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Affiche le dossier dans lequel vous souhaitez enregistrer les fichiers PDF. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Créer un dossier pour la date du jour

Cochez cette case pour créer un sous-dossier dans le dossier spécifié sous Enregistrer dans avec la date actuelle ; vous pouvez ensuite enregistrer les fichiers numérisés dans ce sous-dossier. Un sous

-dossier qui porte un nom au format « 2009_01_01 » (année_mois_date) est créé. Si cette case n'est pas cochée, les fichiers sont directement enregistrés dans le dossier spécifié dans Enregistrer dans. Haut de la page

Boîte de dialogue Message

Pagina 141 di 313 pagine

Paramètres de numérisation Type de document

Sélectionnez le type du document à numériser.

Sélectionnez le mode de numérisation du document.

Sélectionnez le format du document à numériser.

Lorsque vous sélectionnez Personnalisée, un écran dans lequel vous pouvez spécifier le format du document s'ouvre. Sélectionnez Unités, saisissez les Largeur et Hauteur, puis cliquez sur OK.

Lorsque vous sélectionnez Détection auto, l'image numérisée peut ne pas être numérisée aux format et position appropriés. Dans ce cas, modifiez le format de façon à ce qu'il reflète le format réel du document (A4, Lettre, etc.) et alignez l'un des angles du document sur l'angle de la vitre au niveau de la flèche. Résolution Boîte de dialogue Message

Pagina 142 di 313 pagine

Boîte de dialogue Paramètres de numérisation

Enregistrer les paramètres

Choisissez parmi les tailles disponibles : Petite (pour fenêtre 640 par 480), Moyenne (pour fenêtre de 800 par 600), Grande (pour fenêtre de 1 024 par 768) et Original.

Saisissez le nom de fichier de l'image à enregistrer (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Sélectionnez le type de fichier dans lequel vous souhaitez enregistrer les images numérisées.

Sélectionnez JPEG/Exif, PDF ou PDF (Pages multiples).

Lorsque que Type du fichier est sur JPEG/Exif

Vous pouvez définir un type de compression pour les fichiers JPEG. Sélectionnez Elevée (Faible compression), Standard ou Faible (Compression élevée). Enregistrer dans

Affiche le dossier dans lequel vous souhaitez enregistrer les images numérisées. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Créer un dossier pour la date du jour

Cochez cette case pour créer un sous-dossier dans le dossier spécifié sous Enregistrer dans avec la date actuelle ; vous pouvez ensuite enregistrer les fichiers numérisés dans ce sous-dossier. Un sous-dossier qui porte un nom au format « 2009_01_01 » (année_mois_date) est créé.

Si cette case n'est pas cochée, les fichiers sont directement enregistrés dans le dossier spécifié dans Enregistrer dans.

Paramètres des pièces jointes

Programme de messagerie

Spécifiez un programme de messagerie électronique.

Sélectionnez Ajouter... pour ouvrir la boîte de dialogue Sélectionner le prog. de messagerie dans laquelle vous pouvez sélectionner un programme de messagerie électronique. Si le programme de messagerie électronique voulu n'est pas répertorié, cliquez sur Ajouter à la liste et sélectionnez-le.

Boîte de dialogue Message

Pagina 143 di 313 pagine

Cliquez sur Annuler au lieu de Appliquer pour annuler les paramètres spécifiés. Annuler

Annule les paramètres spécifiés. L'écran actif se ferme.

Défaut Une fois la numérisation terminée, le programme de messagerie électronique démarre automatiquement et un écran de nouveau message s'ouvre avec l'image numérisée en pièce jointe. Haut de la page

Boîte de dialogue OCR Pagina 144 di 313 pagine

Sélectionnez le type du document à numériser.

Sélectionnez le mode de numérisation du document.

Sélectionnez le format du document à numériser.

Lorsque vous sélectionnez Personnalisée, un écran dans lequel vous pouvez spécifier le format du document s'ouvre. Sélectionnez Unités, saisissez les Largeur et Hauteur, puis cliquez sur OK.

Sélectionnez la résolution à laquelle vous souhaitez numériser les documents.

Cochez cette case pour afficher l'écran de ScanGear (pilote de scanner) et définir les paramètres avancés de numérisation. Spécifier...

Cliquez pour ouvrir la boîte de dialogue Paramètres de numérisation où vous pouvez choisir des paramètres de numérisation avancés.

Saisissez le nom de fichier de l'image à enregistrer (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Sélectionnez le type de fichier dans lequel vous souhaitez enregistrer les images numérisées.

Sélectionnez JPEG/Exif, TIFF ou BMP. Définir... Enregistrer dans

Affiche le dossier dans lequel vous souhaitez enregistrer les images numérisées. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Créer un dossier pour la date du jour

Cochez cette case pour créer un sous-dossier dans le dossier spécifié sous Enregistrer dans avec la date actuelle ; vous pouvez ensuite enregistrer les fichiers numérisés dans ce sous-dossier. Un sous-dossier qui porte un nom au format « 2009_01_01 » (année_mois_date) est créé.

Si cette case n'est pas cochée, les fichiers sont directement enregistrés dans le dossier spécifié dans Enregistrer dans.

Paramètres de l'application

Spécifier une application OCR.

Lorsque MP Navigator EX est spécifié, une fois l'image numérisée, le texte dans l'image est extrait et apparaît dans le Bloc-notes (fourni avec Windows).

Vous ne pouvez extraire dans le Bloc-notes (inclus avec Windows) que les textes écrits dans les langues disponibles sous l'onglet Général. Cliquez sur Définir... sur l'onglet Général et définissez la langue du document à numériser. Lors de la numérisation de plusieurs documents, vous pouvez rassembler le texte extrait dans un fichier. Onglet Général Le texte affiché dans le Bloc-notes (inclus avec Windows) est fourni à titre indicatif uniquement. Le texte des images provenant des types de documents suivants ne peut être analysé correctement. - Documents contenant du texte avec une taille de police inférieure à 8 points ou supérieure à 40 points (avec une résolution de 300 ppp) - Documents inclinés - Documents placés à l'envers ou documents dont le texte est mal orienté (caractères inclinés) - Documents qui comportent des polices spéciales, des effets, du texte en italique ou du texte manuscrit - Documents avec un espacement de ligne étroit - Documents avec des couleurs en arrière-plan du texte - Documents contenant plusieurs langues Réinitialiser

Démarrer la numérisation en cliquant sur le bouton 'Un clic'

Cochez cette case pour commencer la numérisation lorsque vous cliquez sur une icône.

Enregistre et applique les paramètres spécifiés.

Cliquez sur Annuler au lieu de Appliquer pour annuler les paramètres spécifiés. Annuler

Annule les paramètres définis. L'écran actif se ferme.

Défaut Haut de la page

Boîte de dialogue Numériser

Pagina 147 di 313 pagine

Sélectionnez le type du document à numériser. Lorsque Mode Auto est sélectionné, le type de document est détecté automatiquement. Dans ce cas, Mode Couleur, Format de document et

Résolution sont également définis automatiquement. Si Film (mode Auto) est sélectionné, le type de film (négatif ou positif) est automatiquement sélectionné.

La numérisation du film peut ne pas s'effectuer correctement si l'option Mode Auto est sélectionnée. Dans ce cas, sélectionnez le type de film, puis numérisez à nouveau. Les types de documents suivants ne peuvent pas être numérisés correctement si Mode Auto est sélectionné. Dans ce cas, spécifiez Type de document. - Documents autres que photos, Hagaki, cartes de visite, magazines, journaux, documents texte, CD/DVD et films. - Photos A4 - Documents texte inférieurs à 2L (127 mm x 178 mm), tels que les livres de poche dont la reliure a été coupée - Documents imprimés sur du papier blanc fin - Documents larges tels que les photos panoramiques La numérisation des étiquettes de CD/DVD réfléchissantes risque d'être incorrecte. Placez correctement les documents en fonction du type de document à numériser. Dans le cas contraire, le document risque de ne pas être numérisé correctement. Consultez la section « Mise en place des documents » pour plus d'informations sur la mise en place des documents.

Pour réduire le moiré, définissez le paramètre Type de document sur Magazine.

Boîte de dialogue Numériser

Pagina 148 di 313 pagine

Sélectionnez le format du document à numériser. Lorsque vous sélectionnez Personnalisée, un écran dans lequel vous pouvez spécifier le format du document s'ouvre. Sélectionnez Unités, saisissez les Largeur et Hauteur, puis cliquez sur OK.

Lorsque vous sélectionnez Détection auto, l'image numérisée peut ne pas être numérisée aux format et position appropriés. Dans ce cas, modifiez le format de façon à ce qu'il reflète le format réel du document (A4, Lettre, etc.) et alignez l'un des angles du document sur l'angle de la vitre au niveau de la flèche. Résolution Lorsque Type de document est défini sur une valeur autre que Film : 75 ppp/100 ppp/150 ppp/200 ppp/300 ppp/400 ppp/600 ppp Lorsque Type de document est défini sur Film : 300 ppp/400 ppp/600 ppp/1 200 ppp/2 400 ppp/4 800 ppp Résolution Utiliser le pilote du scanner

Cochez cette case pour afficher l'écran de ScanGear (pilote de scanner) et définir les paramètres avancés de numérisation.

Cliquez pour ouvrir la boîte de dialogue Paramètres de numérisation où vous pouvez choisir des paramètres de numérisation avancés.

Boîte de dialogue Paramètres de numérisation

Enregistrer les paramètres

Enregistrer automatiquement l'image numérisée sur l'ordinateur

Si une application devant être démarrée automatiquement est spécifiée dans Paramètres de l'application, l'image numérisée apparaît dans cette application.

Saisissez le nom de fichier de l'image à enregistrer (32 caractères maximum). Lorsque vous enregistrez plusieurs fichiers, quatre chiffres sont ajoutés au nom de fichier.

Sélectionnez le type de fichier dans lequel vous souhaitez enregistrer les images numérisées.

Sélectionnez Auto, JPEG/Exif, TIFF ou BMP. Auto est affiché lorsque le Type de document est défini sur Mode Auto.

Lorsque l'option Auto est sélectionnée, les fichiers sont enregistrés aux formats suivants en fonction du type de document. Photos, Hagaki, cartes de visite, CD/DVD et film : JPEG Magazines, journaux et documents texte : PDF Vous pouvez modifier le type de fichier dans Définir.... Les images enregistrées au format PDF peuvent ne pas s'ouvrir en fonction de l'application. Dans ce cas, sélectionnez une option autre que PDF dans Type du fichier. Lorsque Type de document est défini sur Mode Auto et que Type du fichier est défini sur Auto, le type de fichier peut être différent en fonction du placement du document. Consultez la section « Mise en place des documents » pour plus d'informations sur la mise en place des documents.

Boîte de dialogue Numériser

Pagina 149 di 313 pagine

Si vous sélectionnez JPEG/Exif, la case à cocher Enregistrer le fichier JPEG/Exif en AdobeRGB peut être activée. Définir...

Lorsque que Type du fichier est sur Auto

Vous pouvez définir le format de fichier sous lequel enregistrer les images. Sélectionnez un format de fichier pour Document et un autre pour Photo.

Lorsque que Type du fichier est sur JPEG/Exif

Vous pouvez définir un type de compression pour les fichiers JPEG. Sélectionnez Elevée (Faible compression), Standard ou Faible (Compression élevée). Enregistrer dans

Affiche le dossier dans lequel vous souhaitez enregistrer les images numérisées. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Créer un dossier pour la date du jour

Cochez cette case pour créer un sous-dossier dans le dossier spécifié sous Enregistrer dans avec la date actuelle ; vous pouvez ensuite enregistrer les fichiers numérisés dans ce sous-dossier. Un sous-dossier qui porte un nom au format « 2009_01_01 » (année_mois_date) est créé.

Si cette case n'est pas cochée, les fichiers sont directement enregistrés dans le dossier spécifié dans Enregistrer dans.

Enregistrer le fichier JPEG/Exif en AdobeRGB Cochez cette case pour enregistrer les images avec des couleurs correspondant à AdobeRGB.

Cette fonction est disponible uniquement si Type du fichier est JPEG/Exif. Cette fonction n'est pas disponible si le profil AdobeRGB n'est pas installé. Vous ne pouvez pas sélectionner ce paramètre si la case Utiliser le pilote du scanner est cochée.

Si vous enregistrez une image alors que la case Enregistrer le fichier JPEG/Exif en AdobeRGB est cochée, un trait de soulignement est ajouté au début du nom du fichier. (Exemple : _Image0001.JPG) Ouvrir la boîte de dialogue d'enregistrement après avoir numérisé l'image (Entrer les informations Exif)

Sélectionnez cette option pour ouvrir la boîte de dialogue Enregistrer après avoir numérisé les images et spécifiez les paramètres d'enregistrement tels que le dossier de destination, le nom du fichier et les informations Exif.

Boîte de dialogue Enregistrer

Paramètres de l'application

Spécifiez l'application avec laquelle ouvrir les images numérisées. Faites glisser et déposez l'icône d'une application prenant en charge le format de fichier affiché dans Type du fichier. L'application spécifiée démarre après la numérisation des images.

Selon l'application spécifiée, les images peuvent ne pas s'afficher correctement ou l'application peut ne pas démarrer.

Boîte de dialogue Numériser

Pagina 150 di 313 pagine

Démarrer la numérisation en cliquant sur le bouton 'Un clic'

Cochez cette case pour commencer la numérisation lorsque vous cliquez sur une icône.

Enregistre et applique les paramètres spécifiés.

Cliquez sur Annuler au lieu de Appliquer pour annuler les paramètres spécifiés. Annuler

Annule les paramètres définis. L'écran actif se ferme.

Défaut Lorsque le paramètre Type du fichier est défini sur Auto, un message de confirmation s'affiche. Cliquez sur Ouvrir le manuel pour ouvrir ce guide (s'il est installé). Haut de la page

Boîte de dialogue Copier

Pagina 151 di 313 pagine

Vous pouvez imprimer à l'aide de la fonction Copier seulement lorsque la machine et l'imprimante sont raccordées au même ordinateur. L'impression des images sur une imprimante réseau peut être incorrecte. Lorsque plusieurs documents sont placés sur la vitre d'exposition et que Mode Auto est sélectionné, chaque document est numérisé et imprimé séparément sur une feuille de papier. Pour imprimer plusieurs documents sur une feuille de papier, sélectionnez un type de document autre que Mode Auto et un format de document standard (A4, Lettre, etc.).

Paramètres de numérisation

Sélectionnez le type du document à numériser. Lorsque Mode Auto est sélectionné, le type de document est détecté automatiquement. Dans ce cas, Mode Couleur, Format de document et

Résolution sont également définis automatiquement. Si Film (mode Auto) est sélectionné, le type de film (négatif ou positif) est automatiquement sélectionné.

La numérisation du film peut ne pas s'effectuer correctement si l'option Mode Auto est sélectionnée. Dans ce cas, sélectionnez le type de film, puis numérisez à nouveau. Les types de documents suivants ne peuvent pas être numérisés correctement si Mode Auto est sélectionné. Dans ce cas, spécifiez Type de document. - Documents autres que photos, Hagaki, cartes de visite, magazines, journaux, documents texte, CD/DVD et films. - Photos A4

Boîte de dialogue Copier

La numérisation des étiquettes de CD/DVD réfléchissantes risque d'être incorrecte.

Pour réduire le moiré, définissez le paramètre Type de document sur Magazine. Mode couleur Format de document

Sélectionnez le format du document à numériser.

Lorsque vous sélectionnez Personnalisée, un écran dans lequel vous pouvez spécifier le format du document s'ouvre. Sélectionnez Unités, saisissez les Largeur et Hauteur, puis cliquez sur OK.

Lorsque vous sélectionnez Détection auto, l'image numérisée peut ne pas être numérisée aux format et position appropriés. Dans ce cas, modifiez le format de façon à ce qu'il reflète le format réel du document (A4, Lettre, etc.) et alignez l'un des angles du document sur l'angle de la vitre au niveau de la flèche. Résolution Lorsque Type de document est défini sur une valeur autre que Film : 150 ppp/300 ppp/600 ppp Lorsque Type de document est défini sur Film : 300 ppp/400 ppp/600 ppp/1 200 ppp/2 400 ppp/4 800 ppp Résolution Sélectionnez Personnalisée pour entrer une valeur dans Echelle. Entrez un pourcentage (25 % à 400 %) et cliquez sur OK.

Les images numérisées sont imprimées sur du papier dont la taille est spécifiée sur votre imprimante. Pour plus d'informations, veuillez consulter le manuel de l'imprimante. Luminosité

Permet d'ajuster la luminosité de l'image.

Déplacez le curseur vers la gauche pour assombrir l'image et vers la droite pour l'éclaircir. Utiliser le pilote du scanner

Cochez cette case pour afficher l'écran de ScanGear (pilote de scanner) et définir les paramètres avancés de numérisation.

Cliquez pour ouvrir la boîte de dialogue Paramètres de numérisation où vous pouvez choisir des paramètres de numérisation avancés.

Boîte de dialogue Paramètres de numérisation

Boîte de dialogue Copier

Pagina 153 di 313 pagine

Indiquez le nombre de copies à imprimer.

Cliquez sur (boutons Vers le haut et Vers le bas) à droite de la valeur ou entrez une valeur. Spécifiez jusqu'à 99 copies. Imprimante

Sélectionnez l'imprimante à utiliser lorsque plusieurs imprimantes sont connectées.

Cliquez sur Propriétés... pour ouvrir une boîte de dialogue qui permet de configurer les paramètres de l'imprimante. Type de support

Sélectionnez le type de papier à utiliser.

Les formats de papier disponibles varient selon les imprimantes. Impression sans bordure

Cochez cette case pour imprimer les images sans bordure.

Cette option est disponible uniquement pour les imprimantes à jet d'encre Canon qui prennent en charge l'Impression sans bordure. L'Impression sans bordure agrandit l'image jusqu'à atteindre une taille légèrement supérieure à celle du papier, la partie de l'image qui dépasse les bords du papier n'est pas imprimée. Démarrer la numérisation en cliquant sur le bouton 'Un clic'

Cochez cette case pour commencer la numérisation lorsque vous cliquez sur une icône.

Enregistre et applique les paramètres spécifiés.

Cliquez sur Annuler au lieu de Appliquer pour annuler les paramètres spécifiés. Annuler

Annule les paramètres définis. L'écran actif se ferme.

Défaut Cochez la case Utiliser le pilote du scanner pour afficher l'écran de ScanGear (pilote de scanner). Haut de la page

Boîte de dialogue Imprimer

Pagina 154 di 313 pagine

Vous pouvez imprimer à l'aide de la fonction Imprimer seulement lorsque la machine et l'imprimante sont connectées au même ordinateur. L'impression des images sur une imprimante réseau peut être incorrecte.

Lorsque plusieurs documents sont placés sur la vitre d'exposition et que Mode Auto est sélectionné, chaque document est numérisé et imprimé séparément sur une feuille de papier.

Pour imprimer plusieurs documents sur une feuille de papier, sélectionnez un type de document autre que Mode Auto et un format de document standard (A4, Lettre, etc.).

Paramètres de numérisation

Sélectionnez le type du document à numériser. Lorsque Mode Auto est sélectionné, le type de document est détecté automatiquement. Dans ce cas, Mode Couleur, Format de document et

Résolution sont également définis automatiquement. Si Film (mode Auto) est sélectionné, le type de film (négatif ou positif) est automatiquement sélectionné.

La numérisation du film peut ne pas s'effectuer correctement si l'option Mode Auto est sélectionnée. Dans ce cas, sélectionnez le type de film, puis numérisez à nouveau. Les types de documents suivants ne peuvent pas être numérisés correctement si Mode Auto est sélectionné. Dans ce cas, spécifiez Type de document. - Documents autres que photos, Hagaki, cartes de visite, magazines, journaux, documents texte, CD/DVD et films. - Photos A4 - Documents texte inférieurs à 2L (127 mm x 178 mm), tels que les livres de poche dont la reliure a été coupée - Documents imprimés sur du papier blanc fin - Documents larges tels que les photos panoramiques

Boîte de dialogue Imprimer

Pagina 155 di 313 pagine

Sélectionnez le format du document à numériser.

Lorsque vous sélectionnez Personnalisée, un écran dans lequel vous pouvez spécifier le format du document s'ouvre. Sélectionnez Unités, saisissez les Largeur et Hauteur, puis cliquez sur OK.

Lorsque vous sélectionnez Détection auto, l'image numérisée peut ne pas être numérisée aux format et position appropriés. Dans ce cas, modifiez le format de façon à ce qu'il reflète le format réel du document (A4, Lettre, etc.) et alignez l'un des angles du document sur l'angle de la vitre au niveau de la flèche. Résolution Lorsque Type de document est défini sur une valeur autre que Film : 150 ppp/300 ppp/600 ppp Lorsque Type de document est défini sur Film : 300 ppp/400 ppp/600 ppp/1 200 ppp/2 400 ppp/4 800 ppp Résolution Utiliser le pilote du scanner

Cochez cette case pour afficher l'écran de ScanGear (pilote de scanner) et définir les paramètres avancés de numérisation.

Cliquez pour ouvrir la boîte de dialogue Paramètres de numérisation où vous pouvez choisir des paramètres de numérisation avancés.

Boîte de dialogue Paramètres de numérisation

Paramètres imprimante

Imprimante Cette option est disponible seulement lorsque vous utilisez une imprimante à jet d'encre Canon prenant en charge la fonction Correspondance des couleurs simple.

Cette option n'est pas disponible lorsque Mode couleur est défini sur Noir et blanc ou Niveaux de gris.

Ouvrez un fichier JPEG enregistré avec le ton de couleur Adobe RGB, exécutez la Correspondance des couleurs simple et affichez l'image dans la boîte de dialogue Mise en page d'impression.

Lorsque cette case est cochée, Numériser devient Ouvrir. Cliquez sur Ouvrir et sélectionnez un fichier JPEG enregistré avec le ton de couleur Adobe RGB,

Cette fonction n'exécute pas la numérisation des images.

Utilisez Enregistrer, NUMERISER-1 ou NUMERISER-2 pour créer et enregistrer les images avec le ton de couleur Adobe RGB. Vous ne pouvez désigner qu'une image à la fois. Démarrer la numérisation en cliquant sur le bouton 'Un clic'

Cochez cette case pour commencer la numérisation lorsque vous cliquez sur une icône.

Enregistre et applique les paramètres spécifiés.

Cliquez sur Annuler au lieu de Appliquer pour annuler les paramètres spécifiés. Annuler

Annule les paramètres définis. L'écran actif se ferme.

Défaut Mise en page d'impression. Boîte de dialogue Mise en page d'impression Lorsque l'option Type de document est définie sur Film, ce bouton devient Aperçu ; si vous cliquez dessus, les miniatures des photos du film apparaissent. Dans la boîte de dialogue qui apparaît, cochez la case en regard de l'image que vous souhaitez numériser, puis cliquez sur Numériser. La numérisation commence. Cochez la case Utiliser le pilote du scanner pour afficher l'écran de ScanGear (pilote de scanner). La boîte de dialogue Mise en page d'impression s'ouvre lorsque vous appuyez sur Numériser. Haut de la page

Boîte de dialogue Mise en page d'impression

Pagina 157 di 313 pagine

Imprimer dans l'onglet Numérisation personnalisée en un clic ou dans l'écran du mode à un clic.

Double-cliquez sur une image pour l'afficher dans une autre fenêtre. Imprimante

Sélectionnez l'imprimante voulue.

Propriétés... Type de support

Sélectionnez le type du document à imprimer. La qualité d'impression peut être définie en fonction du type de papier.

Sélectionnez un type d'impression.

Imprimez une image par feuille.

Impression à l'échelle du papier

Imprimez l'image au format du papier (agrandie ou réduite).

Impression sans bordure

Cochez cette case pour imprimer une image sur une feuille entière sans marges.

Le paramètre Mise en page est désactivé si vous sélectionnez Impression sans bordure. Ce paramètre est uniquement disponible avec les imprimantes à jet d'encre qui prennent en charge l'impression sans bordure. Orientation

Boîte de dialogue Mise en page d'impression

Canon est sélectionné pour Imprimante.

Aperçu avant impression

Cochez cette case pour afficher l'aperçu du document avant son impression.

Enregistrer... Haut de la page

Boîte de dialogue Préférences

Pagina 159 di 313 pagine

Dans la boîte de dialogue Préférences, vous pouvez définir les paramètres avancés des fonctions de MP Navigator EX sous les onglets Général et Paramètres de boutons de scanner.

Pour plus d'informations sur chaque onglet, reportez-vous aux sections correspondantes ci-

Si le produit affiché n'est pas celui que vous souhaitez utiliser, sélectionnez le produit voulu dans la liste.

Enregistrer dans (Ma boîte aux lettres)

Affiche le dossier dans lequel vous enregistrez les documents numérisés. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Les dossiers suivants sont spécifiés par défaut. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Emplacement des fichiers temporaires

Affiche le dossier dans lequel vous souhaitez enregistrer les images de façon temporaire. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre.

Une erreur peut survenir si vous définissez la destination dans le répertoire racine du disque sur lequel le système d'exploitation est installé. Veillez à spécifier un dossier. Une erreur peut survenir si vous définissez la destination dans un répertoire du réseau. Veillez à spécifier un dossier local. Application à exécuter

Affiche les applications qui peuvent être démarrées via MP Navigator EX. Installez les applications à partir du CD-ROM d'installation fourni avec la machine.

L'option Joindre à un courrier électronique permet de sélectionner le programme de messagerie électronique à démarrer. Pour l'option Ouvrir un fichier PDF, l'application associée à l'extension du fichier .pdf par le système d'exploitation s'affiche..

Pour Convertir en fichier texte, le Bloc-notes (inclus avec Windows) s'affiche. Cliquez sur Définir... pour ouvrir une boîte de dialogue, puis spécifiez Langue du document et comment numériser

Lors de la numérisation de plusieurs documents, cochez la case permettant de combiner les résultats de la conversion (texte) dans un fichier. Cette case à cocher est sélectionnée par défaut.

Lorsque cette case est cochée, vous pouvez numériser jusqu'à 99 pages simultanément. Décochez la case pour afficher chaque résultat de conversion (texte) dans un fichier distinct. Lorsque cette case n'est pas cochée, vous pouvez numériser jusqu'à 10 pages simultanément. Haut de la page

Onglet Paramètres de boutons de scanner

Pagina 162 di 313 pagine

NUMERISER-2 ou PDF à chaque bouton. Par défaut, les fonctions Copier, Message, NUMERISER-1 et PDF sont associées aux boutons COPY, EMAIL, SCAN et PDF respectivement.

Vous ne pouvez pas attribuer la même fonction à plusieurs boutons du scanner. (Par exemple, vous ne pouvez pas attribuer simultanément la fonction Copier au bouton SCAN et au bouton COPY.) Fermer le menu principal après avoir numérisé avec les boutons du scanner

Cochez cette case pour fermer automatiquement le menu principal (ouvert à l'aide d'un bouton du scanner) après la numérisation.

Rétablit les valeurs par défaut de tous les paramètres des boutons.

Ouverture de fichiers autres que des images numérisées

Pagina 163 di 313 pagine

Vous pouvez enregistrer ou imprimer des données autres que des images numérisées à l'aide de MP Navigator EX. Utilisation d'images enregistrées sur un ordinateur

Ouverture d'images enregistrées sur un ordinateur

Ouverture d'images enregistrées sur un ordinateur

Pagina 164 di 313 pagine

Vous pouvez ouvrir des images enregistrées sur un ordinateur et les imprimer ou les joindre à un courrier électronique à l'aide de MP Navigator EX. Vous pouvez également les modifier à l'aide d'une application fournie avec la machine.

1. Démarrez MP Navigator EX et ouvrez l'écran du mode Navigation.

Démarrage de MP Navigator EX

2. Dans l'écran du mode Navigation, pointez vers Afficher et util., puis cliquez sur Ma boîte aux lettres (Image Num/Imp), Spécifier un dossier ou Images récemment enreg..

Cliquez sur Ma boîte aux lettres (Image Num/Imp) pour ouvrir les images enregistrées dans Ma boîte aux lettres (Image Num/Imp), cliquez sur Spécifier un dossier pour ouvrir les images enregistrées dans un dossier spécifique ou cliquez sur Images récemment enreg. pour ouvrir les images récemment enregistrées.

Si la case Afficher cette fenêtre au démarrage n'est pas cochée, le dernier écran utilisé (Afficher et util.) dans la partie s'affiche. Si la fenêtre Num./Importer s'affiche, cliquez sur supérieure gauche de l'écran. La fenêtre Afficher et util. s'ouvre. Consultez la section « Onglet Afficher et utiliser des images sur votre ordinateur » pour plus d'informations sur l'onglet Afficher et utiliser des images sur votre ordinateur.

3. Cliquez sur le dossier contenant les images à ouvrir.

Les images enregistrées dans le dossier apparaissent dans la fenêtre des miniatures.

Ouverture d'images enregistrées sur un ordinateur

Pagina 165 di 313 pagine

Création/modification de fichiers PDF Impression de documents Impression de photos Envoi par courrier électronique

Qu'est-ce que ScanGear (pilote du scanner) ?

Pagina 166 di 313 pagine

ScanGear (pilote du scanner) peut être démarré à partir de MP Navigator EX ou d'autres applications compatibles avec une interface standard appelée TWAIN. (ScanGear est un pilote compatible TWAIN).

Capacités du logiciel

Ce logiciel vous permet d'afficher un aperçu des résultats de la numérisation ou de définir le type de document, le format de sortie, etc. lors de la numérisation de documents et de films. Cela s'avère particulièrement utile si vous voulez numériser des documents avec des tons de couleurs particuliers ; en effet, vous pouvez effectuer diverses corrections et régler la luminosité, le contraste, etc.

Il existe trois modes : le Mode de base, le Mode avancé et le Mode de numérisation automatique.

Changez de mode en cliquant sur un des onglets en haut à droite de l'écran.

ScanGear (pilote du scanner) démarre dans le dernier mode utilisé. Lorsque vous passez d'un mode à l'autre, les paramètres ne sont pas conservés.

Utilisez le Mode de base pour numériser facilement en seulement trois étapes (

Numérisation à l'aide des paramètres avancés de ScanGear (pilote du sc... Pagina 168 di 313 pagine

Manuel en ligne > Guide de numérisation > Numérisation à l'aide des paramètres avancés de ScanGear (pilote du

Démarrage de ScanGear (pilote du scanner)

Démarrage de ScanGear (pilote du scanner)

Numérisation de documents après des corrections d'image simples

Numérisation en Mode de base

Numérisation de documents après modification des paramètres avancés de corrections d'image et de luminosité/couleur

Numérisation en Mode avancé

Numérisation de films en Mode avancé Numérisation avec une opération simple

Numérisation en Mode de numérisation automatique

Numérisation de plusieurs documents simultanément après correction d'image et réglages des couleurs

Numérisation de plusieurs documents simultanément en Mode avancé

Démarrage de ScanGear (pilote du scanner)

Pagina 169 di 313 pagine

Pour démarrer ScanGear (pilote du scanner), procédez comme suit.

Démarrage à partir de MP Navigator EX Ecran du mode Navigation

Suivez les étapes ci-dessous pour démarrer ScanGear (pilote du scanner) à partir de l'écran du mode Navigation de MP Navigator EX.

1. Démarrez MP Navigator EX et ouvrez l'écran du mode Navigation.

Démarrage de MP Navigator EX

2. Pointez vers Num./Importer et cliquez sur Photos/Documents (vitre).

La fenêtre Num./Importer s'ouvre.

3. Cochez la case Utiliser le pilote du scanner, puis cliquez sur Ouvrir le pilote du

Un clic de MP Navigator EX.

1. Démarrez MP Navigator EX et ouvrez l'écran du mode Un clic.

Démarrage de MP Navigator EX Démarrage de ScanGear (pilote du scanner)

Pagina 170 di 313 pagine

cliquez sur Numériser.

L'écran ScanGear (pilote du scanner) s'affiche.

L'option Utiliser le pilote du scanner ne s'affiche pas dans la boîte de dialogue PDF.

Démarrage depuis une application

Pour démarrer ScanGear (pilote du scanner) à partir d'une application, procédez comme suit. La procédure varie en fonction de l'application. Pour plus d'informations, reportez-vous au manuel de l'application.

1. Lancez l'application.

2. Dans le menu Fichier de l'application, choisissez Sélectionner source et sélectionnez la machine.

3. Sélectionnez la commande de numérisation de document (Num./Importer,

Acquisition de l'image, etc.). L'écran ScanGear (pilote du scanner) s'affiche. Haut de la page

Numérisation en Mode de base

Pagina 171 di 313 pagine

Le Mode de base permet d'effectuer des numérisations facilement en suivant les étapes affichées à l'écran.

Pour numériser un film noir et blanc, utilisez l'onglet Mode avancé de ScanGear (pilote de scanner). Numérisation de films en Mode avancé

1. Placez le document ou le film sur la vitre, puis démarrez ScanGear (pilote de scanner).

Démarrage de ScanGear (pilote du scanner)

Placez le document face vers le bas sur la vitre et alignez un des angles supérieurs du document sur l'angle de la vitre au niveau de la flèche. Voir la section « Mise en place des films » pour en savoir plus sur la mise en place des films.

2. Définissez l'option Sélectionner source selon le document ou le film placé sur la vitre.

Pour numériser des magazines comportant de nombreuses photos couleur, choisissez le Mode avancé, paramétrez Mode couleur sur Couleur ou Couleur(48bit) et paramétrez Elimination moiré sur Activé. Numérisation en Mode avancé

3. Cliquez sur Aperçu.

Aperçu des photos ou documents L'aperçu de l'image apparaît dans la zone d'aperçu.

Numérisation en Mode de base

Pagina 172 di 313 pagine

La miniature apparaît dans la zone d'aperçu.

Cochez la case pour numériser la trame.

Vous ne pouvez pas numériser un film si vous n'avez pas au préalable affiché son aperçu. Si un message d'étalonnage s'affiche, retirez le film, puis placez l'adaptateur de film audessus de la première trame du guide-film et cliquez sur OK. Lorsque l'étalonnage est terminé, suivez les instructions qui s'affichent à l'écran pour charger le film dans le guide-film, puis cliquez sur OK.

Lorsque l'image du film entier est affichée, cliquez sur (Image du film entier) pour activer la vue en miniature. Pour afficher l'aperçu d'une autre trame, placez l'adaptateur de film au-dessus de la trame à numériser, puis cliquez sur Aperçu.

Numérisation en Mode de base

Pagina 173 di 313 pagine

Les options de format de sortie varient selon les éléments sélectionnés dans Sélectionner source et Destination.

6. Ajustez la zone de numérisation (cadre de découpe) comme requis.

Ajustez la taille et la position de la zone de numérisation (cadre de découpe) sur l'aperçu de l'image. Vous pouvez également créer plusieurs cadres de découpe. Toutefois, dans la vue en miniature, vous ne pouvez spécifier qu'un cadre de découpe par image. Si aucune zone de l'aperçu d'image n'a été sélectionnée, toute la zone incluse dans le format de papier (zone d'ajustement automatique) ou le format de film sélectionné est numérisée. Si une zone a été spécifiée, seule la partie qui se trouve dans cette zone est numérisée.

Ajustement des cadres de découpe

7. Paramétrez Corrections d'image comme requis.

8. Cliquez sur Numériser. La numérisation commence.

Cliquez sur (Information) pour ouvrir une boîte de dialogue dans laquelle vous pouvez vérifier les paramètres de numérisation actuels (type de document, etc.). Pour numériser une autre trame, placez l'adaptateur de film au-dessus de la trame voulue, puis répétez les étapes 3 à 8. Vous pouvez spécifier la réponse de ScanGear (pilote du scanner) après une numérisation sous Etat de la boîte de dialogue ScanGear après numérisation dans l'onglet Numériser de la boîte de dialogue Préférences. Onglet Numériser

Onglet Mode de base Haut de la page

Numérisation en Mode avancé

Pagina 174 di 313 pagine

Vous découvrirez dans cette section comment numériser des papiers/photographies. Consultez la section « Numérisation de films en Mode avancé » pour plus d'informations sur la numérisation des films.

1. Placez le document sur la vitre, puis démarrez ScanGear (pilote du scanner).

Démarrage de ScanGear (pilote du scanner)

Placez le document face vers le bas sur la vitre d'exposition et alignez l'angle supérieur du document sur celui de la vitre au niveau de la flèche.

2. Cliquez sur Mode avancé.

L'onglet Mode avancé s'affiche.

L'aperçu de l'image apparaît dans la zone d'aperçu.

Numérisation en Mode avancé

Pagina 175 di 313 pagine

Paramètres de sortie

6. Ajustez le cadre de découpe, corrigez l'image et réglez les couleurs, selon vos besoins.

Ajustement des cadres de découpe

Boutons de réglage des couleurs

7. Cliquez sur Numériser.

La numérisation commence.

Vous pouvez spécifier la réponse de ScanGear (pilote du scanner) après une numérisation sous Etat de la boîte de dialogue ScanGear après numérisation dans l'onglet Numériser de la boîte de dialogue Préférences. Onglet Numériser

Vous pouvez effectuer facilement des numérisations avec le Mode de numérisation automatique de ScanGear (pilote du scanner) en le laissant déterminer automatiquement le type de document placé sur la vitre.

Les types de documents pris en charge sont les suivants : photos, Hagaki, cartes de visite, magazines, journaux, documents texte, CD/DVD et films. Pour numériser d'autres documents, spécifiez le type de document sur l'onglet Mode de base ou Mode avancé. Numérisation en Mode de base Numérisation en Mode avancé Pour numériser un film noir et blanc, utilisez l'onglet Mode avancé de ScanGear (pilote de scanner). Numérisation de films en Mode avancé

1. Placez le document sur la vitre, puis démarrez ScanGear (pilote du scanner).

Mise en place des documents Démarrage de ScanGear (pilote du scanner)

2. Cliquez sur Mode de numérisation automatique.

L'onglet Mode de numérisation automatique s'affiche.

3. Cliquez sur Numériser.

La numérisation commence.

Un message d'étalonnage peut s'afficher lors de la numérisation d'un film. Dans ce cas, retirez le film, puis placez l'adaptateur de film au-dessus de la première trame du guide-film et cliquez sur OK. Lorsque l'étalonnage est terminé, suivez les instructions qui s'affichent à l'écran pour charger le film dans le guide-film, puis cliquez sur OK.

Vous pouvez spécifier la réponse de ScanGear (pilote du scanner) après une numérisation sous Etat de la boîte de dialogue ScanGear après numérisation dans l'onglet Numériser de la boîte de

Numérisation en Mode de numérisation automatique

Pagina 177 di 313 pagine

Numérisation de films en Mode avancé

Pagina 178 di 313 pagine

Le Mode avancé vous permet de spécifier le mode couleur, la résolution de sortie, la luminosité de l'image, la tonalité des couleurs, etc. lors de la numérisation.

Vous découvrirez dans cette section comment numériser des films.

1. Placez le film sur la vitre, puis démarrez ScanGear (pilote de scanner).

Mise en place des films Démarrage de ScanGear (pilote du scanner)

Pour numériser en mode couleur 48 bits ou niveaux de gris 16 bits, démarrez ScanGear (pilote du scanner) à partir d'une application prenant en charge les sorties 48 bits, telle que l'application ArcSoft PhotoStudio fournie avec la machine.

Pour afficher l'aperçu d'une autre trame, placez l'adaptateur de film au-dessus de la trame à numériser, puis cliquez sur Aperçu.

5. Sélectionnez les Paramètres de sortie.

Paramètres de sortie

Lorsque la taille des données dépasse 1,8 Go, modifiez les paramètres afin de réduire la taille.

6. Ajustez le cadre de découpe, corrigez l'image et réglez les couleurs, selon vos besoins.

Ajustement des cadres de découpe

Boutons de réglage des couleurs

7. Cliquez sur Numériser.

La numérisation commence.

Pour numériser une autre trame, placez l'adaptateur de film au-dessus de la trame voulue, puis répétez les étapes 4 à 7. Vous pouvez spécifier la réponse de ScanGear (pilote du scanner) après une numérisation sous Etat de la boîte de dialogue ScanGear après numérisation dans l'onglet Numériser de la boîte de dialogue Préférences. Onglet Numériser

1. Placez le document sur la vitre, puis démarrez ScanGear (pilote du scanner). Mise en place des documents Démarrage de ScanGear (pilote du scanner)

2. Cliquez sur Mode avancé.

L'onglet Mode avancé s'affiche.

Vous pouvez également sélectionner l'image et cliquer sur le bouton découpe) dans la barre d'outils.

Lorsque vous cliquez sur Découpage multiple, Découpage multiple est remplacé par Réinitialiser. Cliquez sur Réinitialiser pour annuler le découpage multiple. L'annulation du découpage multiple permet de créer des cadres de découpe personnalisés. Ajustement des cadres de découpe

5. Paramétrez les options Mode Couleur, Résolution, etc. selon vos besoins.

Paramètres d'entrée Chaque cadre de découpe est numérisé comme une image indépendante.

Vous pouvez spécifier la réponse de ScanGear (pilote du scanner) après une numérisation sous Etat de la boîte de dialogue ScanGear après numérisation dans l'onglet Numériser de la boîte de dialogue Préférences. Onglet Numériser Haut de la page

Correction d'images et réglage des couleurs à l'aide de ScanGear (pilote ... Pagina 184 di 313 pagine

Manuel en ligne > Guide de numérisation > Correction d'images et réglage des couleurs à l'aide de ScanGear (pilote du

Les sections suivantes vous fournissent des astuces et des informations sur les techniques de numérisation avancées, parmi lesquelles l'ajustement de la couleur, de la luminosité, etc. Accentuation de la netteté des photos floues, réduction de la poussière et des imperfections et correction des couleurs ternies

Correction des images (Accentuation de la netteté, Réduction des imperfections, Correction du ternissement, etc.)

Prévisualisation et modification du ton de couleur de l'intégralité de l'image à numériser

Ajustement des couleurs à l'aide d'un motif de couleur

Couleurs lumineuses qui ont été ternies par le temps ou à dominante de couleur

Ajustement de la saturation et de l'équilibre des couleurs

Ajustement d'images trop sombres ou trop claires, ou trop ternes en raison d'un manque de contraste

Ajustement de la luminosité et du contraste

Ajustement du ton de couleur à l'aide de l'histogramme (graphique illustrant la répartition de la luminosité)

Ajustement de l'histogramme

Ajustement de la luminosité de l'image à l'aide de la courbe de tonalité (graphique illustrant l'équilibre de la luminosité)

Ajustement de la courbe de tonalité

Accentuation de la netteté des caractères dans un document texte ou réduction des effets de transparence

Paramétrage du seuil

Correction des images (Accentuation de la netteté, Réduction des imperf... Pagina 185 di 313 pagine

Manuel en ligne > Guide de numérisation > Correction d'images et réglage des couleurs à l'aide de ScanGear (pilote du scanner) > Correction des images (Accentuation de la netteté, Réduction des imperfections, Correction du ternissement,

Eléments de paramètre Cliquez sur le bouton de sélection

d'une fonction et choisissez un élément dans le menu déroulant.

N'appliquez pas ces fonctions aux images sans moiré, imperfections ou couleurs ternies. Le ton de couleurs peut être affecté. Pour plus d'informations sur chaque fonction, reportez-vous à la section ci-dessous. Paramètres d'image

Pour plus d'informations sur le démarrage de ScanGear (pilote du scanner) avec l'onglet Mode avancé et sur la numérisation, reportez-vous à la section ci-dessous. Numérisation en Mode avancé

Réglage de la tonalité et de la luminosité de l'image

Paramétrez Tonalité automatique sur Activé.

Correction des images (Accentuation de la netteté, Réduction des imperf... Pagina 186 di 313 pagine

Désactivé Correction des images (Accentuation de la netteté, Réduction des imperf... Pagina 187 di 313 pagine Paramétrez Correction du ternissement sur Faible, Moyenne ou Elevée selon le degré de ternissement ou de dominance d'une couleur. Moyenne

dans Paramètres d'exposition et de tonalité.

Cochez la case Exposition manuelle et ajustez l'exposition en choisissant une valeur comprise entre 50

Ajustement des couleurs à l'aide d'un motif de couleur

Pagina 189 di 313 pagine

Vous pouvez afficher l'aperçu des modifications de couleurs et reproduire les couleurs naturelles en utilisant la fonction Motif de couleur disponible sous l'onglet Mode de base de ScanGear.

Réglage des couleurs

Corrigez les couleurs qui ont été ternies par le temps ou à dominante de couleur. Une dominante de couleur est un phénomène par lequel une couleur spécifique affecte toute l'image à cause du temps ou de couleurs ambiantes vives.

Cliquez sur une flèche dans Réglage des couleurs pour accentuer la couleur correspondante.

Cyan & rouge, magenta & vert et jaune & bleu sont des paires de couleurs complémentaires (le mélange des couleurs dans chaque paire produit un ton de gris). Vous pouvez reproduire les couleurs naturelles de la scène en réduisant la couleur dominante et en augmentant la couleur complémentaire.

Il est recommandé de repérer une portion de l'image qui devrait être blanche et de régler les couleurs

Ajustement des couleurs à l'aide d'un motif de couleur

Pagina 190 di 313 pagine

Voici un exemple de correction d'une image bleuâtre. Le Bleu et le Vert étant trop présents, cliquez sur les flèches correspondant au Jaune et au Magenta pour corriger l'image. Avant

Pour sélectionner plusieurs trames ou cadres de découpe, cliquez dessus tout en appuyant sur la touche Ctrl. Vous pouvez également sélectionner un ton de couleurs dans le motif de couleur affiché dans la partie gauche de l'écran Motif de couleur. Vous pouvez également utiliser cette fonction pour ajouter une teinte particulière à une image. Augmentez le magenta pour ajouter une teinte chaude et augmentez le bleu pour ajouter une teinte froide. Haut de la page

Ajustement de la saturation et de l'équilibre des couleurs

Pagina 191 di 313 pagine

Manuel en ligne > Guide de numérisation > Correction d'images et réglage des couleurs à l'aide de ScanGear (pilote du scanner) > Ajustement de la saturation et de l'équilibre des couleurs

Sous l'onglet Mode avancé de ScanGear, cliquez sur

(Saturation/Equilibre des couleurs).

Cliquez sur Défaut pour réinitialiser tous les réglages de la fenêtre en cours.

Ajustez les images à dominante de couleur. Une dominante de couleur est un phénomène par lequel une couleur spécifique affecte toute l'image à cause du temps ou de couleurs ambiantes vives.

Ajustement de la saturation et de l'équilibre des couleurs

Pagina 192 di 313 pagine

Déplacez le curseur sous chaque paire de couleurs vers la gauche ou la droite afin d'accentuer la couleur correspondante.

Vous pouvez également saisir une valeur (-127 à 127). Dans l'exemple suivant, la paire Cyan & Rouge a été ajustée.

Ajustement de la luminosité et du contraste

Pagina 193 di 313 pagine

Manuel en ligne > Guide de numérisation > Correction d'images et réglage des couleurs à l'aide de ScanGear (pilote du scanner) > Ajustement de la luminosité et du contraste

Sous l'onglet Mode avancé de ScanGear, cliquez sur

(Luminosité/contraste).

Remarque pour revenir à l'écran précédent.

Cliquez sur pour passer à la vue détaillée. Cliquez sur Cliquez sur Défaut pour réinitialiser tous les réglages de la fenêtre en cours.

Dans une image, chaque point est un mélange de rouge, de vert et de bleu dont les proportions varient (dégradés). Vous pouvez régler séparément ces couleurs en tant que « canal ». Principal

Ajustez les combinaisons de rouge, vert et bleu.

Rouge Déplacez le curseur droite pour l'augmenter. Vous pouvez également saisir une valeur (-127 à 127).

Ajustement de l'Histogramme

Pagina 195 di 313 pagine

(dégradés). Vous pouvez régler séparément ces couleurs en tant que « Canal ». Principal

Ajustez les combinaisons de rouge, vert et bleu.

Rouge Vous pouvez ouvrir Histogramme pour une zone précise de chaque Canal. Le pic de l'Histogramme indique que la distribution de données est plus élevée.

Ajustement de l'Histogramme

Sélectionnez un Canal, puis déplacez le curseur (Point noir) ou niveau qui sera défini comme zone de lumière ou d'ombre.

- Toutes les zones se trouvant à gauche du curseur

- Les zones se trouvant au niveau du curseur exactement entre les points noir et blanc.

(Point blanc) pour choisir le

(Point noir) deviendront noires (niveau 0).

Images contenant davantage de données dans la zone de lumière

Déplacez le curseur Point noir du côté de la zone de lumière.

Images contenant davantage de données dans la zone d'ombre

Déplacez le curseur Point blanc du côté de la zone d'ombre.

Images avec des données largement distribuées

Déplacez le curseur Point noir du côté de la zone de lumière et le curseur Point blanc du côté de la zone d'ombre.

Ajustement de l'Histogramme

Pagina 197 di 313 pagine

Déplacez le curseur Point intermédiaire du côté de la zone de lumière.

Images contenant davantage de données dans la zone d'ombre

Déplacez le curseur Point intermédiaire du côté de la zone d'ombre.

Ajustement des Histogrammes (à l'aide du compte-gouttes)

Lorsque vous sélectionnez un Canal et que vous cliquez sur le Point noir, Point intermédiaire ou Point blanc, le pointeur de la souris dans l'aperçu de l'image prend la forme d'un compte-gouttes. Cliquez sur un compte-gouttes sous l'Histogramme pour modifier le paramétrage.

- Le point sur lequel vous avez cliqué avec le compte-gouttes sombre. Vous pouvez également saisir une valeur (0 à 245).

(Point noir) sera le point le plus

- Le point sur lequel vous avez cliqué avec le compte-gouttes

(Point intermédiaire) représentera la tonalité intermédiaire. Vous pouvez également saisir une valeur (5 à 250). - Le point sur lequel vous avez cliqué avec le compte-gouttes lumineux. Vous pouvez également saisir une valeur (10 à 255).

(Point blanc) sera le point le plus

pour Equilibre des gris et, dans l'aperçu de l'image, cliquez sur la zone dont vous

- Cliquez sur souhaitez régler la couleur. Le point sur lequel vous avez cliqué devient alors la référence achromatique et le reste de l'image est ajusté en conséquence. Par exemple, si la neige dans une photo a une teinte bleuâtre, cliquez sur cette zone bleuâtre pour régler la totalité de l'image et reproduire les couleurs naturelles. Haut de la page

Ajustement de la courbe de tonalité

Pagina 198 di 313 pagine

Manuel en ligne > Guide de numérisation > Correction d'images et réglage des couleurs à l'aide de ScanGear (pilote du scanner) > Ajustement de la courbe de tonalité

Sous l'onglet Mode avancé de ScanGear, cliquez sur

(Paramètres de la courbe de tonalité).

Cliquez sur Défaut pour réinitialiser tous les réglages de la fenêtre en cours.

(dégradés). Vous pouvez régler séparément ces couleurs en tant que « canal ».

Ajustez les combinaisons de rouge, vert et bleu.

Rouge Avec ScanGear (pilote du scanner), la numérisation d'images via le scanner représente l'entrée et l'affichage de ces images sur le moniteur représente la sortie. La courbe de tonalité illustre l'équilibre entre l'entrée et la sortie des tonalités pour chaque canal.

Ajustement de la courbe de tonalité

Pagina 199 di 313 pagine

Ajustement de la courbe de tonalité

Sous Sélectionner la courbe de tonalité, choisissez une courbe de tonalité parmi les options Pas de correction, Surexposition, Sous-exposition, Contraste élevé, Inverser l'image négative/positive et Modifier courbe personnalisée.

Pas de correction (aucun réglage)

Surexposition (courbe convexe)

Les données de tonalité moyenne de l'entrée s'étirent vers la zone de lumière de la sortie, ce qui donne une image lumineuse à l'écran.

Les zones de lumière et d'ombre de l'entrée sont améliorées et offrent ainsi une image à contraste

Inverser l'image négative/positive (ligne en pente)

L'entrée et la sortie sont inversées, ce qui donne une inversion des données négatives et positives dans l'image.

Ajustement de la courbe de tonalité

Pagina 200 di 313 pagine

Modifier courbe personnalisée

Paramétrage du seuil

Pagina 201 di 313 pagine

La luminosité des images en couleur et en niveaux de gris est exprimée par une valeur comprise entre 0 et 255. Cependant, dans le cas de la création d'images en noir et blanc, toutes les couleurs sont mappées soit sur le noir (0), soit sur le blanc (255). Le seuil est la limite qui détermine si une couleur est noire ou blanche. En réglant le niveau de seuil, vous pouvez améliorer la netteté du texte d'un document ou réduire la transparence dans les journaux. Cette fonction est disponible lorsque Mode Couleur est défini sur Noir et Blanc. Sous l'onglet Mode avancé de ScanGear, cliquez sur

Déplacez le curseur vers la droite pour augmenter la valeur du seuil et augmenter ainsi les zones noires. Faites glisser le curseur vers la gauche pour diminuer la valeur du seuil et augmenter ainsi les zones blanches. Vous pouvez également saisir une valeur (0 à 255).

Ecrans de ScanGear (pilote de scanner)

Pagina 202 di 313 pagine

Onglet Mode de base Onglet Mode avancé

Paramètres de sortie Boîte de dialogue Préférences Onglet Scanner Onglet Aperçu Dans cette section, vous trouverez les descriptions des paramètres et fonctions du Mode de base.

(1) Boutons et paramètres

(2) Barre d'outils (3) Zone d'aperçu Document (nuances de gris)

Numérisez des photos et des documents en noir et blanc.

Ce mode permet de créer des images en noir et blanc de haute résolution. Film négatif (couleur)

Permet de numériser un film négatif couleur 35 mm en couleur.

Film positif (couleur) Si vous sélectionnez Photo (couleur), Magazine (couleur) ou Document (nuances de gris), la fonction Tonalité automatique est activée par défaut. En revanche, si vous désactivez l'option Toujours exécuter la tonalité automatique de l'onglet Paramètres de couleur dans la boîte de dialogue Préférences, la fonction Tonalité automatique sera aussi désactivée. Si vous sélectionnez Magazine (couleur), la fonction Elimination moiré est activée. Afficher l'aperçu de l'image

Cliquez sur Aperçu pour effectuer une numérisation d'essai. Le document numérisé apparaît dans la zone d'aperçu. Un cadre de découpe (zone de numérisation) apparaît conformément au format du document.

La miniature apparaît dans la partie gauche de l'écran lorsque Film négatif (couleur) ou Film positif (couleur) est sélectionné.

Lors de la numérisation de documents

Si vous numérisez les documents sans afficher l'aperçu, les couleurs sont réglées selon le type de document choisi dans Sélectionner source.

Lors de la numérisation des films

Pagina 205 di 313 pagine

Sélectionnez cette option pour afficher l'image numérisée sur le moniteur.

OCR Choisissez cette fonction pour utiliser l'image numérisée avec le logiciel d'OCR.

Le logiciel d'OCR permet de convertir un texte numérisé en données de texte que vous pouvez ensuite modifier dans un outil de traitement de texte ou un autre programme.

Cette option n'apparaît pas lorsqu'un film est numérisé. Format sortie Les options de format de sortie varient selon l'élément sélectionné dans Destination. Flexible

Lors de la numérisation de documents

Quand un cadre de découpe est affiché, seule la partie qu'il contient est numérisée à 100 %. Si aucun cadre de découpe n'apparaît, toute la zone d'aperçu est numérisée.

Lors de la numérisation des films

Pour afficher les cadres de découpe, faites glisser la souris sur une miniature ou affichez (Miniature). Quand un cadre de découpe est affiché, l'image du film entier en cliquant sur seule la partie qu'il contient est numérisée. Vous pouvez ajuster les cadres de découpe en les faisant glisser. Format papier (L, A4, etc.)

Sélectionnez le format de sortie. La partie contenue dans le cadre de découpe est numérisée à la taille du format de papier sélectionné. Vous pouvez faire glisser le cadre de découpe pour l'agrandir ou le réduire en conservant les proportions.

Taille d'écran (1024 x 768 pixels, etc.) Un cadre de découpe de la taille d'écran sélectionnée apparaît et seule la partie à l'intérieur du cadre est numérisée. Vous pouvez faire glisser le cadre de découpe pour l'agrandir ou le réduire en conservant les proportions. Ajouter/Supprimer...

Permet d'ouvrir la boîte de dialogue Ajouter/supprimer le format de sortie dans laquelle vous pouvez enregistrer les formats de sortie personnalisés. Vous pouvez sélectionner cette option si Destination est défini sur Impression ou Affichage de l'image.

Dans la boîte de dialogue Ajouter/supprimer le format de sortie, vous pouvez spécifier plusieurs formats de sortie et les enregistrer simultanément. Les éléments enregistrés s'affichent dans la liste Format sortie avec les éléments prédéfinis.

Pour ajouter un format, saisissez le Nom du format de sortie, la Largeur et la Hauteur, puis

Pagina 206 di 313 pagine

Supprimer. Cliquez sur Enregistrer pour enregistrer les éléments figurant dans la Liste des formats de sortie.

Vous ne pouvez pas supprimer des formats de sortie prédéfinis comme A4 et 1024 x 768 pixels.

Un message d'erreur s'affiche lorsque vous saisissez une valeur non comprise dans la plage du paramètre. Saisissez une valeur dans la plage acceptable.

Vous pouvez indiquer si le cadre de découpe est initialement affiché sur un aperçu et la manière dont il est affiché dans l'onglet Aperçu de la boîte de dialogue Préférences. Consultez la section Cadre de découpe sur les images d'aperçu dans « Onglet Aperçu ». Inverser proportions Cliquez sur ce bouton pour faire pivoter le cadre de découpe. Cliquez à nouveau pour lui rendre son orientation d'origine. Ajuster des cadres de découpe

Vous pouvez ajuster la zone de numérisation à l'intérieur de la zone d'aperçu.

Si une zone n'est pas spécifiée, le document est numérisé au format de document (Ajustement automatique) ou au format de film. Si une zone a été spécifiée, seule la partie se trouvant dans le cadre de découpe est numérisée. Ajustement des cadres de découpe

Réduction des imperfections

Permet de réduire les imperfections lors de la numérisation d'un film.

Cette fonction est disponible uniquement lorsqu'un film est numérisé. Correction de l'atténuation

Permet de corriger et de numériser les photos ternies par le temps ou à dominante de couleur.

Correction du rétroéclairage

Corrige les photos prises en contre-jour.

Correction d'ombre de gouttière

Permet de corriger les ombres qui apparaissent entre les pages lors de la numérisation de livrets ouverts.

Pagina 207 di 313 pagine

Permet d'ajuster la couleur globale de l'image. Vous pouvez corriger les couleurs ternies ou à dominante de couleur, etc. afin de reproduire leurs couleurs naturelles dans l'aperçu des modifications de couleurs. Ajustement des couleurs à l'aide d'un motif de couleur Lancer la numérisation

Cliquez sur Numériser pour lancer la numérisation.

Une fois la numérisation lancée, la barre de progression apparaît. Cliquez sur Annuler pour annuler la numérisation. Préférences... La boîte de dialogue Préférences s'ouvre et vous pouvez y configurer les paramètres de numérisation/aperçu. Boîte de dialogue Préférences Fermer

Permet de fermer ScanGear (pilote de scanner).

Lorsque Sélectionner source est défini sur une valeur autre que Film

Lorsque Sélectionner source est défini sur Film et que la vue en miniature est activée

Lorsque Sélectionner source est défini sur Film et que la vue de l'image du film entier est affichée

(Ajustement automatique)

Supprime le cadre de découpe sélectionné. (Miniature (vue en miniature))

Pendant la numérisation d'un film, permet de basculer entre les miniatures réduites au format de trame et l'affichage de l'image du film entier. Lorsque l'image du film entier est affichée, l'icône devient

(Image du film entier).

Pagina 208 di 313 pagine

Fait pivoter l'aperçu de l'image de 90 degrés dans le sens inverse des aiguilles d'une montre.

- Le résultat est pris en compte dans l'image numérisée. - Lorsque vous affichez de nouveau l'aperçu, l'état d'origine de l'image est rétabli. (Pivoter à droite)

Fait pivoter l'aperçu de l'image de 90 degrés dans le sens des aiguilles d'une montre.

- Le résultat est pris en compte dans l'image numérisée. - Lorsque vous affichez de nouveau l'aperçu, l'état d'origine de l'image est rétabli. (Sélectionner tous les cadres)

Coche la case de l'image dans la vue en miniature.

Pagina 209 di 313 pagine

(type de document, etc.). (Ouvrir le guide)

Cette page s'affiche.

Ajustement des cadres de découpe

Lorsque le document est un film, seule l'image dont la case est cochée est numérisée. Dans la vue de l'image du film entier, toutes les parties incluses dans les cadres de découpe sont numérisées.

Pagina 210 di 313 pagine

Dans cette section, vous trouverez les descriptions des paramètres et fonctions du Mode avancé.

(1) Boutons et paramètres

(2) Barre d'outils (3) Zone d'aperçu Sélectionnez Ajouter/Supprimer... dans le menu déroulant et la boîte de dialogue Ajouter/supprimer des paramètres favoris s'ouvre.

élément, sélectionnez-le dans la Liste des paramètres favoris et cliquez sur Supprimer.

Cliquez sur Enregistrer pour enregistrer les paramètres affichés dans la Liste des paramètres favoris.

Spécifiez les paramètres d'entrée tel que le type de document et la taille. Paramètres d'entrée Paramètres de sortie

Spécifiez les paramètres de sortie tels que la résolution et la taille.

Paramètres de sortie Paramètres d'image Activez/désactivez les différentes fonctions de correction des images. Paramètres d'image Boutons de réglage des couleurs

Ces boutons vous permettent d'apporter des corrections précises à la luminosité et aux tonalités de l'image. Vous pouvez régler la luminosité ou le contraste global de l'image, ainsi que les valeurs des zones de lumière et d'ombre (histogramme) ou l'équilibre (courbe de tonalité).

Boutons de réglage des couleurs Zoom

Numérise à nouveau en haute résolution la partie située dans le cadre de découpe. Une fois le zoom avant effectué sur l'image, le bouton Zoom devient Annuler. Cliquez sur le bouton Annuler pour ramener l'affichage à son état non agrandi.

Pour les films, vous pouvez réaliser un zoom avant sur une image en cliquant sur dans la barre d'outils pour afficher l'image du film entier.

Le bouton l'aperçu de l'image. Cependant, la résolution de l'image affichée est faible.

Permet d'effectuer une numérisation d'essai.

Une fois la numérisation terminée, une boîte de dialogue vous invitant à choisir l'action suivante peut s'afficher. Suivez les instructions de l'invite. Pour plus d'informations, consultez la section Etat de la boîte de dialogue ScanGear après numérisation dans « Onglet Numériser

» (boîte de dialogue Préférences). Si la taille globale des images à numériser est supérieure à 100 Mo, un message vous avertit que le temps de numérisation risque d'être long. Cliquez sur OK pour continuer ou sur Annuler pour annuler la numérisation. Préférences... La boîte de dialogue Préférences s'ouvre et vous pouvez y configurer les paramètres de numérisation/aperçu. Boîte de dialogue Préférences Fermer

Permet de fermer ScanGear (pilote de scanner).

Lorsque Sélectionner source est défini sur une valeur autre que Film

Lorsque Sélectionner source est défini sur Film et que la vue en miniature est activée

(Miniature (vue en miniature))

Pendant la numérisation d'un film, permet de basculer entre les miniatures réduites au format de trame et l'affichage de l'image du film entier. Lorsque l'image du film entier est affichée, l'icône devient

(Image du film entier).

Vue de l'image du film entier

(Affichage du cadre de découpe du film)

Permet d'afficher le cadre de découpe en fonction du film sélectionné dans Format de film.

Si l'image agrandie ne tient pas dans la zone d'aperçu, cliquez sur ce bouton et faites glisser l'image sur l'écran jusqu'à ce que la partie voulue apparaisse. Vous pouvez également déplacer l'image à l'aide des barres de défilement.

(Agrandir/Réduire) (Pivoter à gauche)

Fait pivoter l'aperçu de l'image de 90 degrés dans le sens inverse des aiguilles d'une montre.

- Le résultat est pris en compte dans l'image numérisée. - Lorsque vous affichez de nouveau l'aperçu, l'état d'origine de l'image est rétabli. (Pivoter à droite)

Fait pivoter l'aperçu de l'image de 90 degrés dans le sens des aiguilles d'une montre.

- Le résultat est pris en compte dans l'image numérisée. - Lorsque vous affichez de nouveau l'aperçu, l'état d'origine de l'image est rétabli. (Sélectionner tous les cadres)

Coche la case de l'image dans la vue en miniature.

(Désélectionner tous les cadres)

Désélectionne la case de l'image dans la vue en miniature.

Affiche la version de ScanGear (pilote de scanner) et les paramètres de numérisation actuels

(type de document, etc.). (Ouvrir le guide)

(Supprimer cadre de découpe)

Supprime le cadre de découpe sélectionné.

Sélectionner toutes les découpes

Ce bouton est disponible lorsqu'il y a au minimum deux cadres de découpe.

Tous les cadres de découpe seront affichés en pointillés épais. Les paramètres seront appliqués à tous les cadres de découpe. Découpage multiple

Détecte et découpe automatiquement plusieurs documents placés sur la vitre.

Vous pouvez supprimer les cadres de découpe des images que vous ne souhaitez pas numériser.

Consultez la section « Numérisation de plusieurs documents simultanément en Mode avancé » pour numériser plusieurs documents en même temps. Sélectionner tous les cadres

Permet de sélectionner l'image dans la vue en miniature. Celle-ci est alors encadrée en bleu.

Ajustement des cadres de découpe

Lorsque le document est un film, seule l'image dont la case est cochée est numérisée. Dans la vue de l'image du film entier, toutes les parties incluses dans les cadres de découpe sont numérisées.

Pagina 216 di 313 pagine

Sélectionnez le format du document à numériser. Lorsque vous sélectionnez un format, la zone d'aperçu change.

Certaines applications sont limitées par rapport à la quantité de données numérisées qu'elles peuvent recevoir. ScanGear (pilote de scanner) peut numériser des données d'une taille équivalente à : - 21 000 pixels x 30 000 pixels ou moins (et 1,8 Go ou moins) Si vous modifiez le paramètre Format de papier après l'affichage de l'aperçu, l'aperçu est supprimé.

Lorsque l'option Sélectionner source est définie sur Film, son nom devient Format de film. Si vous ne savez pas quelle taille sélectionner pour Format papier, définissez le paramètre Format papier sur Vitre complète, puis mesurez la taille du document et saisissez les valeurs

Niveaux de gris(16bit)

Sélectionnez ce mode pour numériser des films noir et blanc. Ce mode permet d'obtenir l'image avec 65 536 niveaux (16 bits) en noir et blanc.

Sélectionnez ce mode pour numériser des photos et documents en noir et blanc. Ce mode permet d'obtenir l'image en noir et blanc. A des niveaux précis (niveau de seuil), le contraste de l'image est divisé en noir et blanc, et affiché en deux couleurs. Vous pouvez définir le niveau de seuil avec le bouton

(Conserver proportions) et sélectionnez (Verrouillé) pour conserver les proportions lorsque vous spécifiez la taille du cadre de découpe.

Les réglages de paramètres d'entrée sont disponibles uniquement si Format sortie dans Paramètres de sortie est défini sur Flexible. Si vous choisissez un format autre que Flexible, un cadre de découpe apparaît ; sa dimension est calculée à partir des paramètres indiqués dans Format sortie et Résolution, et ses proportions sont fixes.

Les valeurs que vous saisissez seront comprises dans les formats de documents sélectionnés. Le format minimal est de 96 x 96 pixels si la Résolution est définie sur 600 ppp et si l'agrandissement ou la réduction est défini sur 100 %. En cas d'ajustement automatique, les proportions sont conservées car le format est prioritaire sur les autres paramètres. Consultez la section « Ajustement des cadres de découpe » pour plus d'informations sur les cadres de découpe. Haut de la page

Paramètres de sortie

Pagina 218 di 313 pagine

Plus la résolution (valeur) choisie est élevée, plus l'image est précise. Choisissez une résolution via les options affichées en cliquant sur le bouton. Vous pouvez également saisir une valeur comprise entre 25 et 19 200 ppp (par incrément de 1 ppp). Résolution Format sortie

Sélectionnez le format de sortie.

Sélectionnez Flexible pour définir un format personnalisé ou sélectionnez un format d'impression ou d'affichage. Sélectionnez Ajouter/Supprimer... pour définir le format personnalisé et l'enregistrer comme nouvelle option de format de sortie. Flexible

Lors de la numérisation des papiers/photos

Vous pouvez indiquer la résolution et l'échelle, et ajuster le cadre de découpe. Si aucun cadre de découpe n'apparaît, toute la zone d'aperçu est numérisée. Quand un cadre de découpe est affiché, seule la partie qu'il contient est numérisée.

Lors de la numérisation des films

Pour afficher les cadres de découpe, faites glisser la souris sur une miniature ou affichez l'image du film entier en cliquant sur (Miniature). Quand un cadre de découpe est affiché, seule la partie qu'il contient est numérisée.

Pour agrandir/réduire l'image numérisée, entrez des valeurs dans les champs

(Hauteur) dans Paramètres de sortie ou spécifiez une valeur (par incréments de 1 %) dans %. La valeur maximale disponible pour % dépend de la Résolution. Le pourcentage % peut être défini jusqu'à 19 200 ppp (résolution maximale disponible).

Format papier (L, etc.) & Taille d'écran (1024 x 768 pixels, etc.)

Vous ne pouvez pas spécifier la largeur, la hauteur et l'échelle. L'aperçu de l'image est découpé conformément au format de sortie et à la résolution sélectionnés. La partie contenue dans le cadre de découpe est numérisée à la taille du format de papier/de l'écran sélectionné. Vous pouvez faire glisser le cadre de découpe pour l'agrandir/le réduire ou le déplacer en conservant les proportions.

Ajouter/Supprimer... Cliquez sur Enregistrer pour enregistrer tous les éléments ajoutés. Cliquez sur Annuler pour annuler tous les éléments ajoutés après l'ouverture de la boîte de dialogue Ajouter/supprimer le format de sortie. Supprimer

Pour supprimer un élément, sélectionnez-le dans la liste Format sortie et cliquez sur Supprimer.

Les éléments supprimés disparaissent de la liste Format sortie. Si vous cliquez sur Enregistrer, les éléments qui ne figurent plus dans la Liste des formats de sortie sont définitivement supprimés. Si vous cliquez sur Annuler, les éléments ne sont pas supprimés.

Vous ne pouvez pas supprimer des formats de sortie prédéfinis comme A4 et 1024 x 768 pixels.

Un message d'erreur s'affiche lorsque vous entrez une valeur qui n'est pas comprise dans la plage du paramètre. Saisissez une valeur comprise dans la plage affichée dans le message.

Le paramètre Unité varie en fonction de Destination. Pour Imprimer, sélectionnez mm ou pouces. Pour Affichage de l'image, l'unité utilisée est pixels.

Consultez la section « Ajustement des cadres de découpe » pour plus d'informations sur les cadres de découpe. Vous pouvez indiquer si le cadre de découpe est initialement affiché sur un aperçu et la manière dont il est affiché dans l'onglet Aperçu de la boîte de dialogue Préférences. Consultez la section Cadre de découpe sur les images d'aperçu dans « Onglet Aperçu ».

Paramètres de sortie

Pagina 220 di 313 pagine

Relancez ensuite la numérisation. Haut de la page

Pagina 221 di 313 pagine

Les paramètres qu'il est possible de sélectionner dépendent des paramètres du mode couleur. La numérisation peut prendre plus de temps lorsque vous utilisez l'option Paramètres d'image. Paramètres d'image permet de définir les éléments suivants :

Les paramètres varient selon que Sélectionner source est défini sur Vitre (papier/photo) ou Film. Tonalité automatique Lorsque vous cliquez sur Découpage multiple, ce paramètre devient Activé et vous ne pouvez plus apporter de modifications.

La tonalité des couleurs peut varier par rapport à l'image source en raison de la fonction Tonalité automatique. Si c'est le cas, définissez Tonalité automatique sur Désactivé.

« moiré » est un phénomène qui produit un dégradé non uniforme ou un motif rayé lors de la numérisation de photos ou d'images imprimées avec des petits points. La fonction Elimination moiré permet de réduire cet effet de moiré. Ce paramètre est défini sur Désactivé par défaut.

Même si Elimination moiré est défini sur Activé, un effet de moiré risque de subsister si l'option Accentuation de la netteté est également définie sur Activé. Dans ce cas, définissez l'option Accentuation de la netteté sur Désactivé. Si vous sélectionnez l'option Magazine (couleur) dans Sélectionner source dans l'onglet Mode de base, cela a le même effet que lorsque l'option Elimination moiré est définie sur Activé dans l'onglet Mode avancé. Réduction des imperfections

Les photographies et films numérisés peuvent contenir des points blancs dus à des imperfections.

Cette fonction permet de réduire ces défauts. La valeur de ce paramètre est Aucun(e) par défaut. Aucun(e)

La poussière et les rayures ne seront pas réduites.

Sélectionnez cette option pour réduire la présence de petites poussières et rayures. Des traces les plus importantes peuvent subsister.

Moyenne Cependant, des traces du processus de réduction peuvent subsister et des parties détaillées de l'image risquent d'être supprimées.

Cette fonction peut ne pas être efficace pour certains types de photos.

Lorsque la résolution est définie sur 4 801 ppp ou plus et que la case Réduction des imperfections est cochée, les images sont numérisées avec une résolution optique de 4800 ppp, puis intercalées par le logiciel de manière à obtenir la résolution spécifiée.

Correction de l'atténuation

Utilisez cette fonction pour corriger les photos et les films ternis par le temps ou qui ont une dominante de couleur. Une dominante de couleur est un phénomène par lequel une couleur spécifique affecte toute l'image à cause du temps ou de couleurs ambiantes vives. La valeur de ce paramètre est Aucun(e) par défaut.

La correction de l'atténuation ne sera pas appliquée.

Sélectionnez cette option pour corriger une atténuation et une dominante de couleur faibles.

Moyenne La tonalité de l'image peut être affectée.

Vous pouvez configurer le paramètre Correction de l'atténuation après l'aperçu.

Paramètres de couleur de la boîte de dialogue Préférences.

Lorsque vous cliquez sur Découpage multiple, ce paramètre devient Aucun(e) et vous ne pouvez plus apporter de modifications. Correction du grain

Utilisez cette fonction pour réduire l'aspect granuleux (rugosité) des photos réalisées à l'aide d'un film

à haute sensibilité. La valeur de ce paramètre est Aucun(e) par défaut. Aucun(e)

L'aspect granuleux ne sera pas réduit.

Faible Correction du rétroéclairage

Utilisez cette fonction pour corriger les photos et les films pris en contre-jour.

Lorsque vous modifiez le paramètre Correction du rétroéclairage, le résultat sera reflété dans l'aperçu de l'image. Aucun(e)

La correction du rétroéclairage ne sera pas appliquée.

Sélectionnez ce paramètre pour corriger les photos légèrement en contre-jour. Cela n'affectera pas le contraste de l'image.

Moyenne Vous pouvez définir ce paramètre lorsque Recommandés est sélectionné dans l'onglet Paramètres de couleur de la boîte de dialogue Préférences. La correction du rétroéclairage peut ne pas être efficace si la zone numérisée est trop petite. Lorsque vous cliquez sur Découpage multiple, vous ne pouvez plus modifier ce paramètre.

Des défauts peuvent apparaître lorsque le paramètre Correction du rétroéclairage est appliqué. Vous pouvez les réduire en appliquant la fonction Correction du grain et en définissant la fonction Accentuation de la netteté sur Désactivé. Correction d'ombre de gouttière

Utilisez cette fonction pour corriger les ombres qui apparaissent entre les pages lors de la numérisation de brochures.

Lorsque vous définissez l'option Correction d'ombre de gouttière dans l'image d'aperçu, le résultat est répercuté. Affichez un aperçu des effets avant la numérisation, les résultats pouvant varier en fonction du type de document et des pressions effectuées. Le texte/ligne effacé ou flou dû à des pages courbées n'est pas corrigé. Aucun(e)

L'ombre de gouttière ne sera pas corrigée.

Lorsque vous cliquez sur Découpage multiple, ce paramètre n'est pas disponible. Cliquez sur

Réinitialiser, puis modifiez le paramètre. Alignez le document avec les bords de la vitre. Dans le cas contraire, l'ombre ne sera pas corrigée correctement.

Les ombres peuvent ne pas être corrigées correctement en fonction du document. Si l'arrièreplan de la page n'est pas blanc, des ombres peuvent ne pas être détectées correctement ou ne pas être détectées du tout.

Lors de la numérisation, appuyez sur la reliure en exerçant la même pression que pour la réalisation de l'aperçu de la numérisation. Si la reliure n'est pas à plat, l'ombre ne sera pas corrigée correctement.

Le positionnement du document dépend du modèle du scanner et du document à numériser.

Couvrez le document d'un tissu sombre si des points blancs, des stries ou des motifs colorés apparaissent dans le résultat final de la numérisation à cause de la lumière environnante qui filtre entre le document et la vitre d'exposition. Si l'ombre n'est pas corrigée correctement, ajustez le cadre de découpe sur l'image d'aperçu. Ajustement des cadres de découpe Paramètres d'exposition et de tonalité (Film uniquement) Exposition manuelle

Cette fonction vous permet d'ajuster les données d'exposition selon le film. Cette case n'est pas sélectionnée par défaut.

Lorsque cette case n'est pas sélectionnée, les données d'exposition optimales (niveau d'exposition pour chaque canal RVB et niveaux de compensation) sont automatiquement définies selon la densité des couleurs de la partie se trouvant dans la zone de découpe du film. Cochez cette case si vous souhaitez ajuster l'image dans une application après sa numérisation ou numériser l'image avec un effet de surexposition ou de sous-exposition. Une fois cette case cochée, vous pouvez ajuster l'exposition par incrément de 1 % dans une plage de 50 à 200 %. Lorsque vous cochez cette case, l'option Tonalité automatique est définie sur Désactivé.

Appliquer la valeur de tonalité à tous les cadres (découpes)

« tous les cadres » est affiché dans la vue en miniature et « toutes les découpes » est affiché dans la vue de l'image du film entier.

Cliquez sur OK pour refléter les données d'ajustement de couleur de la trame du film sélectionnée ou de la portion qui se trouve dans le cadre de découpe dans les autres trames. Ces données d'ajustement de couleur seront utilisées pour les numérisations suivantes. Elles seront systématiquement appliquées jusqu'à ce que vous cliquiez sur Réinitialiser. Cette option est utile si vous numérisez un film composé de photos prises le même jour, au même endroit et dans les même conditions. Haut de la page

Boutons de réglage des couleurs

Pagina 226 di 313 pagine

Les boutons de réglage des couleurs vous permettent de procéder à des corrections précises de la luminosité et des tonalités. Vous pouvez régler la luminosité ou le contraste global de l'image, ainsi que les valeurs des zones de lumière et d'ombre (histogramme) ou l'équilibre (courbe de tonalité).

Les boutons de réglage des couleurs ne sont pas disponibles si vous appliquez la fonction Découpage multiple ou si vous sélectionnez Correspondance des couleurs dans l'onglet Paramètres de couleur de la boîte de dialogue Préférences.

Les paramètres qu'il est possible de sélectionner dépendent des paramètres du mode couleur. Lorsque vous ajustez l'image grâce aux boutons de réglage des couleurs, les résultats seront reflétés dans l'image d'aperçu. Cliquez sur le bouton de réglage des couleurs pour définir les éléments suivants : (Saturation/Equilibre des couleurs)

Ajustez l'éclat et le ton de l'image. Cette fonction permet d'éclaircir les couleurs qui ont été ternies par le temps ou à dominante de couleur. Une dominante de couleur est un phénomène par lequel une couleur spécifique affecte toute l'image à cause du temps ou de couleurs ambiantes vives.

Ajustement de la saturation et de l'équilibre des couleurs (Luminosité/Contraste)

Ajustez la luminosité et le contraste de l'image. Si l'image est trop sombre ou trop claire, ou si la qualité d'image est terne à cause d'un manque de contraste, vous pouvez régler les niveaux de luminosité et de contraste.

Ajustement de la luminosité et du contraste (Histogramme)

Un histogramme vous permet de visualiser la concentration de données à chaque niveau de luminosité d'une image. Vous pouvez spécifier le niveau le plus sombre (zone d'ombre) ou le plus

Boutons de réglage des couleurs

Pagina 227 di 313 pagine

(Paramètres de courbe de tonalité)

Ajustez la luminosité d'une image en modifiant le graphique (courbe de tonalité) qui indique l'équilibre entre l'entrée et la sortie des tonalités. Vous pouvez régler avec précision la luminosité d'une zone spécifique.

Ajustement de la courbe de tonalité (Contrôle final)

Procédez à une vérification finale des réglages de couleur. La courbe de tonalité synthétisée finale et l'histogramme provenant du traitement d'image s'affichent. Aucun réglage n'est requis dans cet écran.

Pour une image couleur, sélectionnez une couleur pour régler le Rouge, le Vert ou le Bleu dans

Canal ou sélectionnez Principal pour sélectionner les trois couleurs en même temps. Si vous placez le curseur sur l'aperçu de l'image, la portion est agrandie et les valeurs RVB avant et après le réglage s'affichent (seulement la valeur N si Mode couleur est défini sur Niveaux de gris). (Seuil)

Définissez la limite (seuil) qui sépare le blanc et le noir. En réglant le niveau de seuil, vous pouvez améliorer la netteté du texte d'un document ou réduire la transparence dans les journaux.

Paramétrage du seuil Personnalisé

Vous pouvez nommer et enregistrer un ensemble de paramètres de courbe de tonalité et de seuil créés à l'aide des boutons de réglage des couleurs.

Sélectionnez Ajouter/Supprimer... dans le menu déroulant. Lorsque Mode couleur est défini sur un paramètre autre que Noir et blanc, la boîte de dialogue Ajouter/supprimer les paramètres de la courbe de tonalité s'ouvre. Lorsque Mode couleur est défini sur Noir et blanc, la boîte de dialogue Ajouter/ supprimer des paramètres de seuil s'ouvre.

Saisissez le Nom du paramètre, puis cliquez sur Ajouter. Le nom s'affiche dans Liste des paramètres de courbe de tonalité ou Liste des paramètres de seuil.

Cliquez sur Enregistrer.

Boutons de réglage des couleurs

Pagina 228 di 313 pagine

Onglet Mode de numérisation automatique

Pagina 229 di 313 pagine

En Mode de numérisation automatique, les documents sont automatiquement détectés. Il est inutile de spécifier les cadres de découpe ou d'apporter des corrections à l'image.

Documents pris en charge

Photos, Hagaki, cartes de visite, magazines, journaux, documents texte, CD/DVD et films.

CD/DVD et films. - Documents texte inférieurs à 2L (127 mm x 178 mm), tels que les livres de poche dont la reliure a été coupée - Documents imprimés sur du papier blanc fin - Documents larges tels que les photos panoramiques Numérisation en Mode de base Numérisation en Mode avancé La numérisation des étiquettes de CD/DVD réfléchissantes risque d'être incorrecte. Placez correctement les documents en fonction du type de document à numériser. Dans le cas contraire, le document risque de ne pas être numérisé correctement. Consultez la section « Mise en place des documents » pour plus d'informations sur la mise en place des documents.

Numérisez à partir de l'onglet Mode de base ou Mode avancé pour réduire le moiré. Comment placer les documents

Mise en place des documents s'affiche.

Afficher les images numérisées

Cochez cette case pour afficher les miniatures des images numérisées dans une autre fenêtre.

Onglet Mode de numérisation automatique

Pagina 230 di 313 pagine

Une fois la numérisation terminée, une boîte de dialogue vous invitant à choisir l'action suivante peut s'afficher. Suivez les instructions de l'invite. Pour plus d'informations, consultez la section Etat de la boîte de dialogue ScanGear après numérisation dans « Onglet Numériser » (boîte de dialogue Préférences). Instructions

Cette page s'affiche.

Boîte de dialogue Préférences

Pagina 231 di 313 pagine

Dans la boîte de dialogue Préférences, vous pouvez choisir des paramètres avancés pour les fonctions ScanGear (pilote de scanner) via les onglets Scanner, Aperçu, Numériser et Paramètres de couleur.

Permet de spécifier le dossier dans lequel enregistrer temporairement les images, ainsi qu'un fichier son à lire pendant la numérisation ou à la fin de la numérisation.

Pagina 232 di 313 pagine

Spécifiez le dossier dans lequel les images seront enregistrées de façon temporaire. Pour changer de dossier, cliquez sur Parcourir... et indiquez-en un autre. Réglages audio

Vous pouvez paramétrer la machine de manière à ce qu'un fichier son soit lu pendant la numérisation ou à la fin de la numérisation.

Sélectionnez Emettre de la musique pendant la numérisation ou Emettre un son à la fin de la numérisation, cliquez sur Parcourir..., puis spécifiez un fichier son. Vous pouvez indiquer les fichiers suivants. - Fichier MIDI (*.mid, *.rmi, *.midi) - Fichier audio (*.wav, *.aif, *.aiff) - Fichier MP3 (*.mp3) Lorsque vous effectuez un Etalonnage film, retirez le film, puis placez l'adaptateur de film audessus de la première trame du guide film et cliquez sur OK.

La boîte de dialogue Diagnostics du scanner s'ouvre et vous pouvez démarrer le test de numérisation.

Cliquez sur Démarrer pour démarrer les diagnostics du scanner. Haut de la page

Pagina 233 di 313 pagine

Sélectionnez les opérations à effectuer dans l'aperçu au démarrage de ScanGear (pilote de scanner). Afficher l'aperçu de l'image enregistrée est sélectionné par défaut. Exécuter automatiquement l'aperçu

ScanGear (pilote de scanner) démarre automatiquement l'aperçu au démarrage.

Afficher l'aperçu de l'image enregistrée Cadre de découpe sur les images d'aperçu

Sélectionnez le mode d'affichage des cadres de découpe après la prévisualisation des images.

Exécuter le découpage automatique sur les aperçus des images est sélectionné par défaut. Exécuter le découpage automatique sur les aperçus des images

Le cadre de découpe apparaît automatiquement au format de document après l'affichage de l'aperçu.

Afficher la dernière trame sur les aperçus des images

Un cadre de découpe de la même taille que le dernier cadre utilisé s'affiche après la prévisualisation.

Aucun cadre de découpe n'apparaît après l'affichage de l'aperçu.

Format de découpe pour la vue en miniature

Pagina 234 di 313 pagine

Affiche 105 % (en largeur et hauteur) de la zone affichée pour le format standard. Standard

Applique le format standard.

Affiche 95 % (en largeur et hauteur) de la zone affichée pour le format standard.

Lorsque vous modifiez le paramètre Format de découpe pour la vue en miniature, les images dans l'aperçu sont actualisés afin de refléter le nouveau format de découpe. Lors de l'actualisation des images dans l'aperçu, les ajustements de couleur et autres paramètres appliqués à ces images sont réinitialisés. Haut de la page

Pagina 235 di 313 pagine

Permet de sélectionner l'action à entreprendre avec ScanGear (pilote de scanner) après la numérisation des images. Afficher la boîte de dialogue pour choisir l'action suivante est sélectionné par défaut. Fermer ScanGear automatiquement

Sélectionnez cette option pour revenir à l'application d'origine une fois la numérisation terminée.

Ne pas fermer ScanGear automatiquement

Sélectionnez cette option pour revenir à l'écran ScanGear (pilote de scanner) afin d'effectuer une autre numérisation une fois celle-ci terminée.

Afficher la boîte de dialogue pour choisir l'action suivante

Sélectionnez cette option pour ouvrir un écran et sélectionner l'opération à effectuer une fois la numérisation terminée.

Certaines applications ne prennent pas en charge les options Ne pas fermer ScanGear automatiquement ou Afficher la boîte de dialogue pour choisir l'action suivante sélectionnée. Numériser sans utiliser la fenêtre ScanGear

Définissez l'option de numérisation des films dans les applications qui ne permettent pas d'ouvrir l'écran ScanGear (pilote de scanner).

ScanGear (pilote de scanner). Paramètres du Mode avancé

Cochez la case Activer la sortie 48/16 bits pour afficher Couleur(48bit) dans la section Mode Couleur de l'onglet Mode avancé. Lorsque l'option Sélectionner source est définie sur Film, Niveaux de gris(16bit) s'affiche. Cette case n'est pas sélectionnée par défaut.

Certaines applications ne peuvent pas recevoir d'images numérisées en mode Couleur(16bit) ou Niveaux de gris(16bit), ou peuvent se fermer lors de la réception des images.

Onglet Paramètres de couleur

Pagina 237 di 313 pagine

Sélectionnez ce paramètre pour reproduire à l'écran la tonalité vive du document. Il est généralement conseillé de sélectionner ce paramètre. Correspondance des couleurs

Sélectionnez ce paramètre pour que les couleurs du scanner, du moniteur et de l'imprimante couleur correspondent automatiquement. Vous évitez ainsi de passer du temps à faire correspondre manuellement les couleurs du moniteur et de l'imprimante.

Les boutons de réglage des couleurs seront désactivés. Cette fonction est disponible lorsque Mode Couleur est défini sur Couleur ou Couleur(48bit). - Source (scanner) : permet de sélectionner un profil de scanner. - Cible : permet de sélectionner le profil cible. - Moniteur : affiche l'aperçu avec une correction optimale pour le moniteur. - Défaut : rétablit les paramètres Correspondance des couleurs par défaut. Aucun

Sélectionnez ce paramètre pour désactiver la correction des couleurs de ScanGear (pilote de scanner).

Correspondance des couleurs est disponible lorsque ScanGear (pilote de scanner), le moniteur, l'application compatible pour la gestion des couleurs (par exemple, Photoshop) et l'imprimante sont correctement paramétrés. Pour plus d'informations sur le paramétrage du moniteur, de l'imprimante et de l'application, reportez-vous aux manuels correspondants. Toujours exécuter la tonalité automatique

Cochez cette case pour toujours appliquer l'option Tonalité automatique aux images numérisées.

Onglet Paramètres de couleur

Pagina 238 di 313 pagine

Vous ne pouvez pas sélectionner ce paramètre si Aucun(e) ou Correspondance des couleurs est sélectionné dans l'onglet Paramètres de couleur. La tonalité des couleurs peut varier par rapport à l'image source en raison de la fonction Tonalité automatique. Dans ce cas, décochez la case Toujours exécuter la tonalité automatique. Gamma moniteur

En définissant la valeur gamma d'un moniteur, vous pouvez régler les données d'entrée sur les caractéristiques de luminosité du moniteur. Ajustez la valeur si la valeur de gamma de votre moniteur ne correspond pas à la valeur par défaut paramétrée dans ScanGear (pilote de scanner) et si les couleurs de l'image originale ne sont pas exactement reflétées sur le moniteur.

Cliquez sur Défaut pour rétablir la valeur gamma par défaut du moniteur (2,20).

Pour savoir comment vérifier la valeur gamma de votre moniteur, reportez-vous au manuel de ce dernier. Si vous ne trouvez aucune information dans le manuel, contactez le fabricant. Haut de la page

Informations utiles sur la numérisation

Pagina 239 di 313 pagine

Ajustement du cadre de découpe (zone de numérisation)

Ajustement des cadres de découpe

Choix de la meilleure résolution

En savoir plus sur les formats de fichier

Comprendre la correspondance des couleurs

Correspondance des couleurs

Correspondance des couleurs du document et du moniteur

Consultez la partie Gamma moniteur dans la section suivante.

Onglet Paramètres de couleur Haut de la page

Ajustement des cadres de découpe

Pagina 240 di 313 pagine

Vous pouvez spécifier la zone de numérisation en créant un cadre de découpe sur l'image affichée dans la zone d'aperçu de l'écran de ScanGear (pilote de scanner). Lorsque vous cliquez sur Numériser, seule la portion contenue dans le cadre de découpe est numérisée et transmise à l'application.

Vous pouvez créer plusieurs cadres de découpe. Lorsque vous cliquez sur Numériser, tous les cadres de découpe sont numérisés. (La numérisation est répétée pour chaque cadre.)

Vous ne pouvez pas créer de cadres de découpe supplémentaires si vous avez utilisé Découpage multiple dans l'onglet Mode avancé de ScanGear.

Types de cadres de découpe

(1) Cadre de découpe mis en évidence (pointillés épais mobiles)

Les paramètres du Mode de base ou du Mode avancé sont appliqués.

(2) Cadre de découpe sélectionné (pointillés épais fixes)

Les paramètres sont appliqués au cadre de découpe mis en évidence et aux cadres de découpe sélectionnés simultanément. Pour sélectionner plusieurs cadres de découpe, cliquez dessus tout en appuyant sur la touche Ctrl. (3) Cadre de découpe non sélectionné (pointillés fins fixes)

Les paramètres ne sont pas appliqués.

Cadre de découpe d'origine

Un cadre de découpe (cadre de découpe mis en évidence) apparaît automatiquement autour de l'aperçu de l'image conformément au format du document. Vous pouvez également créer un cadre de découpe en faisant glisser la souris dans la zone d'aperçu.

Ajustement d'un cadre de découpe

Le curseur prend l'une des formes suivantes : lorsqu'il est positionné sur un cadre de découpe. Si vous cliquez sur la souris et que vous la faites glisser dans le sens de la flèche, le cadre de découpe s'agrandit ou se réduit. Le curseur prend la forme suivante : lorsqu'il est positionné sur un cadre de découpe. Faites glisser la souris pour faire bouger l'intégralité du cadre de découpe. Vous pouvez faire pivoter un cadre de découpe à 90 degrés en cliquant sur

Ajustement des cadres de découpe

Pagina 241 di 313 pagine

En Mode avancé, vous pouvez spécifier la taille du cadre de découpe en précisant des valeurs pour (Largeur) et

(Hauteur) dans les Paramètres d'entrée.

Les cadres de découpe sont définis en fonction du format de document par défaut (ajustement automatique). Pour plus d'informations, consultez la section Cadre de découpe sur les images d'aperçu dans « Onglet Aperçu » (boîte de dialogue Préférences).

Création de plusieurs cadres de découpe

Cliquez sur le curseur de la souris à l'extérieur du cadre de découpe existant et faites-le glisser pour créer un nouveau cadre de découpe dans la zone d'aperçu. Le nouveau cadre de découpe devient le cadre de découpe mis en évidence et l'ancien cadre créé devient le cadre de découpe non sélectionné. Vous pouvez créer plusieurs cadres de découpe et appliquez différentes configurations de numérisation à chacun d'eux. Pour sélectionner plusieurs cadres de découpe, cliquez dessus tout en appuyant sur la touche Ctrl. Si vous sélectionnez plusieurs cadres de découpe et modifiez les paramètres d'un onglet situé du côté droit de ScanGear (pilote de scanner), les mêmes paramètres sont appliqués à tous les cadres. Lorsque vous créez un nouveau cadre de découpe, celui-ci conserve les paramètres du cadre de découpe précédent.

Le nombre maximum de cadres de découpe est de : - Lorsque le type de document est un papier ou une photo : 10 cadres - Lorsque le type de document est un film et que la vue en miniature est activée : 1 cadre par trame de film - Lorsque le type de document est un film et que la vue de l'image du film entier est activée : 30 cadres La numérisation est plus longue que d'habitude lorsque plusieurs cadres de découpe sont sélectionnés.

Suppression des cadres de découpe

Lorsque le type de document est une photo, un document ou un film (vue de l'image du film entier activée)

Pour supprimer un cadre de découpe, sélectionnez-le et cliquez sur le bouton (Supprimer cadre de découpe) dans la barre d'outils. Vous pouvez aussi appuyer sur la touche Suppr du clavier.

Lorsqu'il y a plusieurs cadres de découpe, tous les cadres sélectionnés (cadre de découpe mis en

évidence et cadres de découpe sélectionnés) sont supprimés simultanément. Vous ne pouvez pas supprimer tous les cadres de découpe simultanément lorsque le type de document est un film et que la vue de l'image du film entier est activée.

Film dans la vue en miniature

Pour supprimer un cadre de découpe, cliquez sur une zone en dehors du cadre de découpe dans l'image. Haut de la page

Pagina 242 di 313 pagine

Les données de l'image numérisée constituent un ensemble de points qui véhiculent des informations sur la luminosité et les couleurs. La densité de ces points est appelée « résolution » ; la résolution détermine la quantité de détails contenus dans l'image. La résolution est exprimée en point par pouce (ppp). Il s'agit du nombre de points par pouce carré (2,54 cm2). Plus la résolution (valeur) choisie est élevée, plus l'image est précise, et inversement.

Configuration de la résolution dans MP Navigator EX Dans MP Navigator EX, vous pouvez spécifier la résolution avec l'option Résolution de la numérisation dans la boîte de dialogue Paramètres de numérisation.

Les images à imprimer doivent être numérisées avec une résolution qui correspond à la résolution de l'imprimante. Par exemple, si vous imprimez des documents avec une imprimante noir et blanc 600 ppp, paramétrez la résolution sur 600 ppp.

Avec une imprimante couleur, choisissez une résolution correspondant à la moitié de la résolution de l'imprimante. Par exemple, si vous voulez imprimer des photographies/documents numérisés avec une imprimante couleur 600 ppp, paramétrez la résolution sur 300 ppp. Notez cependant qu'avec une imprimante haute résolution, l'impression est plus longue que d'habitude si vous choisissez une résolution équivalente à la moitié de la résolution de l'imprimante.

Exemple de résolution adaptée à l'impression proportionnée

Si vous imprimez un document en doublant sa taille (verticalement et horizontalement), la résolution de ce document est réduite de moitié. Si la résolution du document d'origine est de 300 ppp, la résolution du document agrandi est de 150 ppp. Si vous imprimez le document avec une imprimante couleur 600 ppp, le manque de détails de l'image peut être flagrant. Dans ce cas, si la Résolution de la numérisation est définie sur 600 ppp, la résolution utilisée est de 300 ppp, même si vous doublez la taille du document. Vous obtenez ainsi une qualité d'impression suffisante. Inversement, si vous imprimez un document à une échelle réduite de moitié, une numérisation avec une résolution réduite de moitié doit suffire.

Impression de photos couleur à un format deux fois plus grand

Résolution du document :

300 ppp Résolution de la numérisation : 600 ppp Echelle : 200 %

Impression à un format deux fois plus grand

Résolution de la numérisation/Résolution réelle de la numérisation : 600 ppp

Résolution de l'impression : 300 ppp

Configuration de la résolution dans ScanGear (pilote du scanner)

Dans ScanGear (pilote du scanner), vous pouvez spécifier la résolution à l'aide de l'option Résolution

Impression de photographies au format L (8,9 cm x 12,7 cm) à un format deux fois plus grand

Résolution du document :

300 ppp Résolution : 300 ppp Pour l'affichage sur un moniteur : 150 ppp

Pour l'impression : 300 ppp

Si l'option Format sortie est paramétrée sur Flexible sous l'onglet Mode avancé de ScanGear (l'option Sélectionner source est paramétrée sur Vitre et l'échelle est de 100 %) :

Pagina 244 di 313 pagine

Vous pouvez sélectionner un format de fichier pour l'enregistrement des images numérisées. Choisissez le format approprié en fonction de l'utilisation prévue pour les images mais également de l'application dans laquelle les utiliser. Les formats de fichier disponibles varient selon les applications et ordinateurs (Windows ou Macintosh).

Les caractéristiques de chaque format de fichier d'image sont indiquées ci-dessous.

BMP (extension de fichier standard : .bmp)

Format de fichier standard pour Windows.

Le format BMP est généralement choisi pour les images devant être utilisées sous Windows uniquement.

JPEG (extension de fichier standard : .jpg)

Type de fichier souvent utilisé pour les sites Web et les images tirées d'appareils photo numériques. Le format JPEG permet d'obtenir des taux de compression élevés. A chaque enregistrement, les images JPEG perdent de leur qualité et il est impossible de rétablir leur état d'origine. Vous ne pouvez pas utiliser le format JPEG pour les images en noir et blanc.

Exif (extension de fichier standard : .jpeg)

Type de fichier pris en charge par de nombreux appareils photos numériques. Ce format ajoute des informations aux fichiers JPEG, telles que la date de la prise de vue, le modèle d'appareil photo utilisé, la vitesse du diaphragme et des commentaires.

Pour utiliser une imprimante compatible avec la fonction d'impression directe, la version du format de fichier doit être Exif 2.2 ou ultérieure.

TIFF (extension de fichier standard : .tif)

Format de fichier qui assure une compatibilité plutôt élevée entre les différents ordinateurs et applications. (Certains fichiers TIFF sont incompatibles.) Le format TIFF est recommandé pour la modification d'images enregistrées.

Correspondance des couleurs

Pagina 245 di 313 pagine

Lorsque l'image est imprimée, son espace colorimétrique est converti de sRGB en espace colorimétrique de l'imprimante selon les paramètres d'impression de l'application et ceux du pilote d'imprimante. Haut de la page

Autres méthodes de numérisation

Pagina 246 di 313 pagine

Numérisation depuis une application

Pagina 247 di 313 pagine

Pour plus d'informations, reportez-vous au manuel de l'application.

Sous Windows 2000, vous ne pouvez pas utiliser le pilote WIA. Vous ne pouvez pas numériser un film à l'aide du pilote WIA.

Numérisation avec une application compatible TWAIN L'exemple suivant illustre une numérisation effectuée avec ArcSoft PhotoStudio.

1. Placez le document sur la vitre.

Mise en place des documents

2. Dans le menu Démarrer, sélectionnez (Tous les) Programmes > ArcSoft

PhotoStudio 6 > PhotoStudio 6.

ScanGear (pilote du scanner) démarre.

Pour de plus amples détails sur la numérisation à l'aide de ScanGear (pilote du scanner), voir «

Numérisation en Mode de base ».

Numérisation à l'aide du pilote WIA 2.0

Dans l'exemple suivant, la numérisation est effectuée à l'aide de la fonction Galerie de photographies Windows.

1. Placez le document sur la vitre.

Mise en place des documents

2. Dans le menu Fichier, cliquez sur Importer depuis un appareil photo ou un scanneur..., puis double-cliquez sur WIA CanoScan (modèle).

L'écran des paramètres de numérisation s'affiche.

3. Définissez les paramètres.

Numérisation depuis une application

Pagina 248 di 313 pagine

Sélectionnez le mode de numérisation du document.

Sélectionnez l'un des formats de fichier suivants : JPEG, BMP, PNG ou TIFF.

Résolution (PPP) également saisir une valeur (-100 à 100). Afficher ou numériser les images dans des fichiers distincts

Cochez cette case pour afficher un aperçu ou numériser plusieurs images en tant que fichiers distincts.

Voir la procédure de numérisation d’une image

Cliquez sur ce lien pour ouvrir l'Aide et support de Windows.

4. Cliquez sur Aperçu pour afficher un aperçu de l'image.

L'aperçu de l'image apparaît à droite.

5. Cliquez sur Numériser.

Une fois la numérisation terminée, l'image numérisée apparaît dans l'application.

Numérisation à l'aide du pilote WIA 1.0

L'exemple suivant illustre une numérisation effectuée avec Paint.

Numérisation depuis une application

Pagina 249 di 313 pagine

2. Dans Fichier, cliquez sur D'un scanner ou d'un appareil photo.... (Sélectionnez la commande de numérisation de document dans l'application.)

3. Sélectionnez un type de document selon le document à numériser.

Pour numériser avec les valeurs définies précédemment dans Ajuster la qualité de la photo numérisée, sélectionnez Paramètres personnalisés.

4. Cliquez sur Ajuster la qualité de la photo numérisée et définissez vos préférences.

également saisir une valeur (-127 à 127). Résolution (PPP)

Entrez la résolution. Indiquez une valeur comprise entre 50 et 600 ppp.

Résolution Type de photo

Sélectionnez le type de numérisation que vous souhaitez pour le document.

Cliquez sur ce bouton pour rétablir les paramètres d'origine.

5. Cliquez sur Numériser.

Une fois la numérisation terminée, l'image numérisée apparaît dans l'application. Haut de la page

Numérisation à l'aide du Panneau de configuration (Windows XP seuleme... Pagina 250 di 313 pagine

Manuel en ligne > Guide de numérisation > Autres méthodes de numérisation > Numérisation à l'aide du Panneau de configuration (Windows XP seulement)

Vous pouvez numériser des images à l'aide du Panneau de configuration de Windows XP via le pilote WIA.

Windows Image Acquisition (WIA) est un pilote intégré à Windows XP. Il vous permet de numériser des documents sans utiliser d'applications. Numérisez des documents à partir d'une application compatible

TWAIN pour spécifier les paramètres avancés de numérisation.

Vous ne pouvez pas numériser un film à l'aide du Panneau de configuration.

1. Dans le menu Démarrer, sélectionnez Panneau de configuration.

2. Cliquez sur Imprimantes et autres périphériques, Scanneurs et appareils photo, puis double-cliquez sur CanoScan WIA (modèle). La boîte de dialogue Assistant Scanneur-appareil photo apparaît.

3. Cliquez sur Suivant.

4. Sélectionnez Type de photo selon le document à numériser.

Pour numériser avec les valeurs précédemment définies dans les Paramètres personnalisés, sélectionnez Perso.

5. Cliquez sur Paramètres personnalisés et définissez vos préférences.

Numérisation à l'aide du Panneau de configuration (Windows XP seuleme... Pagina 251 di 313 pagine

également saisir une valeur (-127 à 127). Résolution (PPP)

Entrez la résolution. Indiquez une valeur comprise entre 50 et 600 ppp.

Résolution Type de photo

Sélectionnez le type de numérisation que vous souhaitez pour le document.

Cliquez sur ce bouton pour rétablir les paramètres d'origine.

6. Cliquez sur Aperçu pour afficher un aperçu de l'image.

L'aperçu de l'image apparaît à droite. Faites glisser

pour définir la zone de numérisation.

7. Cliquez sur Suivant et suivez les instructions.

Numérisation à l'aide des boutons de scanner

Pagina 252 di 313 pagine

Utilisation des boutons de scanner pout créer des fichiers PDF, imprimer des documents ou joindre des images aux messages électroniques

Description des boutons de scanner

Numérisation et impression/copie de documents (bouton COPY) Numérisation de documents et ouverture d'images numérisées (bouton SCAN) Numérisation et enregistrement de documents en fichiers PDF (bouton PDF) Numérisation et insertion de documents dans un courrier électronique (bouton E-MAIL) Configuration du démarrage de MP Navigator EX lorsqu'un bouton de scanner est utilisé

Paramètres de boutons de scanner

Spécification de la réponse lorsqu'un bouton de scanner est utilisé

Paramètres de boutons de scanner dans MP Navigator EX Haut de la page

Description des boutons de scanner

Pagina 253 di 313 pagine

PDF, imprimer des documents, joindre des images à un message électronique, etc. en plaçant simplement le document sur la machine et en appuyant sur un bouton de scanner.

Lorsque vous appuyez sur un bouton du scanner, un écran de sélection de programme peut apparaître au lieu de MP Navigator EX. Dans ce cas, vous devrez configurer MP Navigator EX en tant que programme à démarrer. Voir « Paramètres de boutons de scanner » pour plus de détails.

Bouton COPY Numérise et imprime les documents.

Le format de papier est défini sur A4 par défaut.

Bouton SCAN Numérise les documents dans une application.

Bouton PDF Numérise les documents pour créer et enregistrer facilement des fichiers PDF.

Bouton E-MAIL Numérise les documents et insère les images numérisées dans un nouveau message électronique.

La taille de fichier adaptée à la pièce jointe est définie.

Vous pouvez modifier la réponse de MP Navigator EX lorsque le bouton du scanner est utilisé. Paramètres de boutons de scanner dans MP Navigator EX Lorsqu'un bouton de scanner est utilisé et que la numérisation démarre, une boîte de dialogue de MP Navigator EX affiche les détails de la numérisation. Cliquez sur Annuler lorsque Numérisation... apparaît afin de modifier les réglages de l'écran des paramètres de MP Navigator EX. Par défaut, les images numérisées sont enregistrées dans les dossiers suivants. Windows Vista : dossier MP Navigator EX dans le dossier Images Windows XP : dossier MP Navigator EX dans le dossier Mes images Windows 2000 : dossier MP Navigator EX dans le dossier Mes images Haut de la page

Numérisation et impression/copie de documents (bouton COPY)

Pagina 254 di 313 pagine

Permet d'imprimer des documents sur une imprimante.

Préparez l'imprimante lors de l'impression avec le bouton COPY. Consultez le manuel de votre imprimante pour la préparation.

1. Placez le document sur la vitre.

Mise en place des documents

2. Appuyez sur le bouton COPY.

L'écran MP Navigator EX apparaît automatiquement et la numérisation démarre. L'image numérisée est imprimée sur l'imprimante. Haut de la page

Numérisation de documents et ouverture d'images numérisées (bouton S... Pagina 255 di 313 pagine

Manuel en ligne > Guide de numérisation > Numérisation à l'aide des boutons de scanner > Numérisation de documents et ouverture d'images numérisées (bouton SCAN)

Dans ce cas, indiquez le type de document. Boîte de dialogue Numériser

1. Placez le document sur la vitre.

Mise en place des documents

2. Appuyez sur le bouton SCAN.

L'écran MP Navigator EX apparaît automatiquement et la numérisation démarre. Haut de la page

Numérisation et enregistrement de documents en fichiers PDF (bouton P... Pagina 256 di 313 pagine

Manuel en ligne > Guide de numérisation > Numérisation à l'aide des boutons de scanner > Numérisation et enregistrement de documents en fichiers PDF (bouton PDF)

Numérisation et enregistrement de documents en fichiers PDF

(bouton PDF) Permet d'enregistrer des images numérisées en fichiers PDF.

Vous pouvez également ajouter des images numérisées dans un fichier PDF existant. Dans ce cas, sélectionnez PDF (Ajouter des pages) comme Type du fichier dans la boîte de dialogue PDF et spécifiez le fichier PDF auquel les images doivent être ajoutées. Boîte de dialogue PDF Les images ne peuvent être ajoutées qu'aux fichiers PDF créés avec MP Navigator EX. Vous ne pouvez pas spécifier de fichiers PDF créés avec d'autres applications. Il est également impossible de sélectionner les fichiers PDF modifiés dans d'autres applications.

1. Placez le document sur la vitre.

Important Placez le document face vers le bas sur la vitre d'exposition et alignez l'angle supérieur du document sur celui de la vitre au niveau de la flèche.

2. Appuyez sur le bouton PDF.

La mention Numérisation... s'affiche, ainsi que les valeurs des paramètres de numérisation, puis la numérisation commence. Une fois la numérisation terminée, la boîte de dialogue Numérisation terminée s'ouvre. Sélectionnez Numériser ou Quitter. Pour numériser le document suivant, sélectionnez Numériser. Sinon, sélectionnez Quitter.

Les images numérisées sont automatiquement enregistrées en tant que fichiers PDF.

Numérisation et insertion de documents dans un message électronique (b... Pagina 257 di 313 pagine

Manuel en ligne > Guide de numérisation > Numérisation à l'aide des boutons de scanner > Numérisation et insertion de documents dans un message électronique (bouton E-MAIL)

Numérisation et insertion de documents dans un message

électronique (bouton E-MAIL) Permet d'insérer des fichiers dans un nouveau message électronique.

MP Navigator EX est compatible avec les programmes de messagerie suivants : - Windows Mail (Windows Vista) Si un logiciel de messagerie n'est pas sélectionné, joignez manuellement l'image numérisée et enregistrée au message électronique. Consultez le manuel correspondant pour connaître les paramètres de l'imprimante, de l'application et du programme de messagerie électronique.

1. Placez le document sur la vitre.

Important Placez le document face vers le bas sur la vitre d'exposition et alignez l'angle supérieur du document sur celui de la vitre au niveau de la flèche.

2. Appuyez sur le bouton E-MAIL.

L'écran MP Navigator EX apparaît automatiquement et la numérisation démarre.

Une fois la numérisation terminée, la boîte de dialogue Numérisation terminée s'ouvre.

Sélectionnez Numériser ou Quitter. Pour numériser le document suivant, sélectionnez Numériser. Sinon, sélectionnez Quitter.

L'image numérisée est jointe au nouveau message électronique.

Paramètres de boutons de scanner

Pagina 258 di 313 pagine

Lorsque vous définissez les paramètres des boutons de scanner dans MP Navigator EX, vous pouvez numériser les documents facilement.

Paramètres de boutons de scanner dans MP Navigator EX Important

Connectez-vous en tant qu'administrateur avant d'effectuer les réglages.

1. Dans le menu Démarrer, sélectionnez Panneau de configuration > Imprimantes et autres périphériques > Scanneurs et appareils photo.

4. Dans la boîte de dialogue Propriétés WIA CanoScan (modèle), sélectionnez l'onglet Evénement.

5. A la rubrique Actions de l'onglet Evénement, choisissez MP Navigator EX comme application à démarrer automatiquement.

Définissez MP Navigator EX 2.1 pour tous les événements dans Sélectionner un événement. Si MP Navigator EX est déjà défini, cliquez sur Annuler pour terminer.

1. Dans le menu Démarrer, sélectionnez Panneau de configuration > Imprimantes et autres périphériques.

2. Dans l'écran qui s'affiche, cliquez sur Scanneurs et appareils photo.

Paramètres de boutons de scanner

Pagina 259 di 313 pagine

5. Cliquez sur OK. Windows 2000

1. Dans le menu Démarrer, sélectionnez Paramètres > Panneau de configuration.

2. Dans l'écran qui s'affiche, cliquez (ou double-cliquez) sur Scanneurs et appareils photo.

3. La boîte de dialogue Scanneurs et appareils photo s'ouvre. Sélectionnez CanoScan

(modèle), puis cliquez sur Propriétés.

4. Sélectionnez un événement sous l'onglet Evénements du scanneur, puis définissez

MP Navigator EX 2.1 pour l'option Envoyer vers cette application. Si MP Navigator EX est déjà défini, cliquez sur Annuler pour terminer.

Redémarrez l'ordinateur.

Onglet Paramètres de boutons de scanner

Paramètres de boutons de scanner dans MP Navigator EX Pagina 261 di 313 pagine

Pagina 262 di 313 pagine

Problèmes liés à MP Navigator EX Haut de la page

L'Assistant Nouveau matériel détecté ou l'Assistant Ajout de matériel app... Pagina 264 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes d'installation > L'Assistant Nouveau matériel détecté ou l'Assistant Ajout de matériel apparaît lorsque le scanner est connecté à un ordinateur

L'écran du menu ne s'affiche pas lorsque le CD-ROM d'installation est ins... Pagina 265 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes d'installation > L'écran du menu ne s'affiche pas lorsque le CD-ROM d'installation est inséré

L'écran du menu ne s'affiche pas lorsque le CD-ROM d'installation est inséré

1re vérification : assurez-vous que le CD-ROM est correctement inséré. Réinsérez le CD-ROM d'installation .

2e vérification : la fonction de démarrage automatique des CD-ROM est peut-être désactivée.

Il est possible que le CD-ROM ne démarre pas pour une raison quelconque. Double-cliquez sur l'icône du lecteur de CD-ROM pour lancer l'installation directement.

1. Dans le menu Démarrer, sélectionnez Poste de travail.

(Sous Windows XP, sélectionnez Poste de travail dans le menu Démarrer. Sous Windows 2000, double-cliquez sur l'icône Poste de travail du bureau.)

2. Double-cliquez sur l'icône du lecteur de CD-ROM ou cliquez avec le bouton droit de la souris sur l'icône du lecteur de CD-ROM et cliquez sur Ouvrir, puis doublecliquez sur MSETUP4.

Important Le lecteur de CD-ROM peut ne pas fonctionner correctement si son icône n'est pas affichée. Contactez le fabricant de l'ordinateur. Il est également possible que le CD-ROM d'installation soit endommagé. Contactez le centre de service à la clientèle. (Consultez le manuel imprimé : Guide de démarrage rapide .)

3e vérification : le CD-ROM d'installation est peut-être poussiéreux ou sale.

Il est possible que le CD-ROM présente des traces de doigts.

4e vérification : dépoussiérez ou nettoyez délicatement les salissures du

CD-ROM avec un chiffon doux. 5e vérification : essuyez délicatement les traces de doigts et d'autres salissures du CD-ROM avec un chiffon doux ou un chiffon à lunettes, en veillant à ne pas le rayer. 6e vérification : éliminez la poussière et les salissures du lecteur de CDROM à l'aide d'une brosse-ventilateur pour lentille d'appareil photo. Important Ne frottez pas directement le capteur du lecteur de CD-ROM avec un chiffon ou tout autre objet. Cela pourrait entraîner un dysfonctionnement du lecteur et l'arrêt de la lecture des CD-ROM. Haut de la page

L'installation a échoué (espace libre du disque dur insuffisant)

Pagina 266 di 313 pagine

Sélectionnez les fichiers inutiles, puis cliquez avec le bouton droit de la souris sur un des fichiers sélectionnés et cliquez sur Supprimer. Cliquez avec le bouton droit de la souris sur la Corbeille, puis cliquez sur Vider la corbeille. Dans le menu Démarrer, sélectionnez le Panneau de configuration (Windows 2000 : Paramètres > Panneau de configuration) > Désinstaller un programme (Windows XP et Windows 2000 : Ajout/ suppression de programmes), puis supprimez les fichiers inutiles. Haut de la page

L'installation a échoué (mémoire insuffisante)

Pagina 267 di 313 pagine

Problèmes liés à la numérisation

Pagina 268 di 313 pagine

Le scanner ne fonctionne pas ScanGear (pilote de scanner) ne démarre pas Un message d'erreur s'affiche et l'écran ScanGear (pilote de scanner) n'apparaît pas

Les boutons de scanner ne fonctionnent pas

Le message « Sélectionnez le programme à exécuter pour cette action » est affiché lorsqu'un bouton de scanner est utilisé Lorsque vous appuyez sur un bouton de scanner ou de MP Navigator EX, une application erronée démarre

La qualité de la numérisation (image affichée sur le moniteur) est médiocre

Des zones blanches entourent l'image numérisée

Impossible de numériser correctement avec le découpage multiple Impossible de numériser correctement en Mode de numérisation automatique La vitesse de numérisation est lente Le message « Mémoire insuffisante. » s'affiche. Le fonctionnement de l'ordinateur est interrompu pendant la numérisation Le scanner ne fonctionne pas après une mise à niveau Windows Haut de la page

Un message d'erreur « Relâchez l'interrupteur de verrouillage... » est affic... Pagina 269 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation > Un message d'erreur «

Relâchez l'interrupteur de verrouillage... » est affiché

Un message d'erreur « Relâchez l'interrupteur de verrouillage...

» est affiché Vérification : la machine peut être verrouillée. Fermez le logiciel et déverrouillez la machine, puis rebranchez le câble USB. Pour obtenir des informations sur le déverrouillage de la machine, consultez le manuel imprimé : Guide de démarrage rapide . Haut de la page

Le scanner ne fonctionne pas

Pagina 270 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation > Le scanner ne fonctionne

Le scanner ne fonctionne pas

1e vérification : redémarrez l'ordinateur. 2e vérification : suivez la procédure ci-dessous pour vous assurer que la machine est reconnue par l'ordinateur et si ce n'est pas le cas, réinstallez ScanGear (pilote de scanner). Etape 1 : vérifiez.

Le nom du modèle est affiché sous Périphériques d'image.

Si la machine n'est pas reconnue

Le nom du modèle n'est pas affiché. (CanoScan peut être affiché sous Autres périphériques.)

Le scanner ne fonctionne pas

Pagina 271 di 313 pagine

Etape 2 : supprimez ScanGear (pilote de scanner).

3. Lorsqu'un message s'affiche pour vous inviter à confirmer que vous voulez supprimer ScanGear (pilote de scanner) et tous ses composants, cliquez sur Oui.

4. Lorsque tous les fichiers sont supprimés, cliquez sur Quitter.

ScanGear (pilote de scanner) est supprimé. Etape 3 : réinstallez ScanGear (pilote de scanner).

Insérez le CD-ROM d'installation dans le lecteur disque de l'ordinateur, cliquez sur Installation personnalisée, activez la case ScanGear (pilote de scanner) et réinstallez-le.

L'écran ci-dessus change en fonction du modèle.

Désactivez les cases à cocher situées à gauche des applications déjà installées. Ces applications ne seront pas réinstallées. Haut de la page

ScanGear (pilote de scanner) ne démarre pas

Pagina 272 di 313 pagine

1re vérification : assurez-vous que ScanGear (pilote de scanner) est installé. Si ce n'est pas le cas, insérez le CD-ROM d'installation dans le lecteur disque de l'ordinateur et installez ScanGear (pilote de scanner).

2e vérification : dans le menu Fichier de l'application, sélectionnez

Sélectionner source puis la machine. Important Ne sélectionnez pas le nom de modèle dans lequel figure WIA.

Cette opération peut être légèrement différente selon l'application utilisée. Exemple : ArcSoft PhotoStudio N'utilisez que le câble USB fourni avec la machine.

2e vérification : connectez le câble USB à un autre port USB de l'ordinateur.

3e vérification : si le câble USB est raccordé à un concentrateur, débranchez-le et connectez-le à un port USB de l'ordinateur. 4e vérification : insérez le CD-ROM d'installation dans le lecteur de l'ordinateur et installez ScanGear (pilote de scanner).

5e vérification : dans le menu Fichier de l'application, choisissez

Sélectionner source puis votre modèle. Remarque Haut de la page

Les boutons de scanner ne fonctionnent pas

Pagina 274 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation > Les boutons de scanner ne fonctionnent pas

1re vérification : installez les programmes logiciels nécessaires (MP Navigator EX, autres applications fournies avec la machine, etc.) à l'aide du CD-ROM d'installation. 2e vérification : pour utiliser le bouton COPY, installez le pilote de votre imprimante.

3e vérification : vérifiez que l'imprimante fonctionne correctement.

4e vérification : pour utiliser le bouton E-MAIL, installez un des programmes suivants. - Windows Mail (Windows Vista) Paramètres de boutons de scanner Haut de la page

Le message « Sélectionnez le programme à exécuter pour cette action » ... Pagina 275 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation > Le message « Sélectionnez le programme à exécuter pour cette action » est affiché lorsqu'un bouton de scanner est utilisé

Le message « Sélectionnez le programme à exécuter pour cette action » est affiché lorsqu'un bouton de scanner est utilisé

1re vérification : si le programme logiciel n'est pas installé, installez-le à l'aide du CD-ROM d'installation.

Insérez le CD-ROM d'installation dans le lecteur de l'ordinateur, cliquez sur Installation personnalisée, cochez la case MP Navigator EX et installez le programme.

2e vérification : configurez le démarrage de MP Navigator EX lorsqu'un bouton du scanner est utilisé.

Paramètres de boutons de scanner Haut de la page

Lorsque vous appuyez sur un bouton de scanner ou de MP Navigator EX,... Pagina 276 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation > Lorsque vous appuyez sur un bouton du scanner ou de MP Navigator EX, une application erronée démarre

Lorsque vous appuyez sur un bouton de scanner ou de MP Navigator EX, une application erronée démarre

Vérification : modifiez les paramètres de MP Navigator EX. Les applications qui correspondent aux boutons de scanner sont gérées par MP Navigator EX. Une fois toutes les applications installées à l'aide du CD-ROM d'installation , la fonction d'impression est associée à Copier et Imprimer, les fonctions relatives à la messagerie à Message, le Bloc-notes à OCR, et ArcSoft PhotoStudio à NUMERISER-2, par défaut. Vous pouvez remplacer l'application associée par une autre dans les paramètres de MP Navigator EX. Associez une application à NUMERISER-1 et à PDF. Paramètres de l'application

Désignez une application pour ouvrir les images numérisées. Le nom de l'application désignée est affiché dans Paramètres de l'application.

Pour changer d'application :

Cliquez sur Définir, sélectionnez l'application à associer, puis cliquez sur Ouvrir. Vérifiez que l'application comporte un fichier exécutable. Normalement, un dossier portant le même nom que l'application ou que son éditeur est créé dans le dossier Program Files et un fichier portant une extension « .exe » y est enregistré. Double-cliquez sur le fichier pour vous assurer que l'application correspondante démarre.

Si les extensions sont masquées, ouvrez l'Explorateur Windows, cliquez sur Outils > Options des dossiers > Affichage, puis désactivez la case Masquer l'extension des types de fichier connus. Méthode 2 Faites glisser et déposez le fichier exécutable sur le bureau ou le menu Démarrer, ou son raccourci dans Paramètres de l'application.

Certaines applications peuvent ne pas démarrer. Certaines applications peuvent ne pas démarrer si le raccourci est associé. Pour annuler le paramètre de l'application :

Cliquez sur Réinitialiser. Lorsque la fenêtre de confirmation s'affiche, cliquez sur Oui.

Si l'application définie dans Paramètres de l'application n'existe pas, un message vous demande de désigner une application. Cliquez sur OK, puis sélectionnez l'application dans l'écran de sélection. Haut de la page

La qualité de la numérisation (image affichée sur le moniteur) est médiocre Pagina 277 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation > La qualité de la numérisation

(image affichée sur le moniteur) est médiocre

La qualité de la numérisation (image affichée sur le moniteur) est médiocre

1re vérification : augmentez la résolution de la numérisation. Résolution

2e vérification : définissez l'échelle sur 100 %.

Certaines applications n'affichent pas les images correctement si ces dernières sont trop petites. Dans ScanGear (pilote de scanner), effectuez un Etalonnage vitre ou un Etalonnage film dans l'onglet Scanner de la boîte de dialogue Préférences. La durée de l'opération d'étalonnage peut être longue et dépend de votre ordinateur. Onglet Scanner

4e vérification : si du moiré (motif rayé) s'affiche, effectuez les opérations suivantes, puis relancez la numérisation.

Dans l'onglet Mode de base de ScanGear (pilote de scanner), sélectionnez Magazine (couleur) dans Sélectionner source.

Dans l'onglet Mode avancé de ScanGear (pilote de scanner), définissez Elimination moiré dans

Paramètres d'image sur Activé. Paramètres d'image

Si du moiré apparaît lors de la numérisation d'une photo numérique, procédez de la façon suivante et relancez la numérisation. Si vous utilisez MP Navigator EX, définissez Type de document sur Magazine (couleur) ou activez Elimination moiré dans la boîte de dialogue Paramètres de numérisation et relancez la numérisation. Boîte de dialogue Paramètres de numérisation (Photos/Documents)

5e vérification : vérifiez le nombre de couleurs du moniteur.

Dans le menu Démarrer, sélectionnez Panneau de configuration > Apparence et personnalisation > Ajuster la résolution de l'écran pour ouvrir la boîte de dialogue Paramètres d'affichage. Définissez le nombre de couleurs sur Moyenne (16 bits) ou Optimale (32 bits). Windows XP :

Dans le menu Démarrer, sélectionnez Panneau de configuration > Affichage pour ouvrir la boîte de dialogue Propriétés de Affichage. Dans l'onglet Paramètres, définissez Qualité couleur sur Moyenne

(16 bits) ou Optimale (32 bits). Correction du grain, etc. dans Paramètres d'image, dans l'onglet Mode avancé de ScanGear (pilote de scanner). Paramètres d'image

La qualité de la numérisation (image affichée sur le moniteur) est médiocre Pagina 278 di 313 pagine

8e vérification : si la tonalité des images est différente de celle du document d'origine, suivez les étapes ci-dessous et relancez la numérisation. Dans l'onglet Mode avancé de ScanGear (pilote de scanner), définissez Tonalité automatique dans Paramètres d'image sur Désactivé.

Ouvrez la boîte de dialogue Préférences du Mode avancé de ScanGear (pilote de scanner) et configurez Correspondance des couleurs dans l'onglet Paramètres de couleur.

Onglet Paramètres de couleur

9e vérification : couvrez la machine d'un tissu sombre si des points blancs, des stries ou des motifs colorés apparaissent dans le résultat final de la numérisation à cause des interférences de la lumière environnante.

Des zones blanches entourent l'image numérisée

Pagina 279 di 313 pagine

Cliquez sur (Ajustement automatique) dans ScanGear (pilote de scanner) pour définir automatiquement la zone de numérisation du document. Vous pouvez également spécifier manuellement la zone de numérisation, par exemple lorsqu'il y a des marges blanches autour du document.

Ajustement des cadres de découpe

Impossible de numériser correctement avec le découpage multiple

Pagina 280 di 313 pagine

Mise en place des documents

2e vérification : numérisez chaque élément individuellement sans utiliser le découpage multiple.

Certaines applications ne prennent pas en charge la numérisation de plusieurs images. Haut de la page

Impossible de numériser correctement en Mode de numérisation automati... Pagina 281 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation > Impossible de numériser correctement en Mode de numérisation automatique

Mise en place des documents

2e vérification : il est possible que la numérisation de plusieurs images ne soit pas prise en charge.

Certaines applications ne prennent pas en charge la numérisation de plusieurs images. Dans ce cas, numérisez chaque élément individuellement. Haut de la page

La vitesse de numérisation est lente

Pagina 282 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation > Numérisation lente

1re vérification : pour afficher l'image à l'écran, réglez la résolution sur 150 ppp. Pour imprimer, configurez la résolution sur 300 ppp. Résolution

2e vérification : définissez la Correction de l'atténuation, la Correction du grain, etc., sur Désactivé.

Paramètres d'image 4e vérification : dans MP Navigator EX, désactivez la case à cocher Détecter l'orientation des documents texte et faire pivoter les images et lancez à nouveau la numérisation. Boîte de dialogue Paramètres de numérisation Haut de la page

Le message « Mémoire insuffisante. » s'affiche.

Pagina 283 di 313 pagine

Le fonctionnement de l'ordinateur est interrompu pendant la numérisation

Pagina 284 di 313 pagine

ScanGear (pilote de scanner) et lancez à nouveau la numérisation. 2e vérification : supprimez les fichiers inutiles afin de gagner de l'espace sur le disque, puis relancez la numérisation. Le message d'erreur peut apparaître lors de la numérisation d'un grand document avec une résolution élevée.

3e vérification : dans MP Navigator EX, spécifiez un dossier sur un disque ayant suffisamment d'espace libre dans Emplacement des fichiers temporaires.

Reportez-vous à la section « Onglet Général » pour obtenir plus d'informations.

4e vérification : plusieurs périphériques peuvent être connectés à des ports USB.

Déconnectez les autres périphériques. Haut de la page

Le scanner ne fonctionne pas après une mise à niveau Windows

Pagina 285 di 313 pagine

Vérification : déconnectez la machine de l'ordinateur, puis désinstallez et réinstallez les ScanGear (pilote de scanner) et MP Navigator EX. Etape 1 : supprimez ScanGear (pilote de scanner).

Consultez la section « Désinstallation de ScanGear (pilote de scanner) » pour plus d'informations.

Etape 2 : désinstallez MP Navigator EX. Problèmes liés à la numérisation de films

Pagina 286 di 313 pagine

Impossible de numériser un film La qualité de numérisation est médiocre ou les couleurs ne sont pas numérisées correctement L'image devient trop sombre ou trop lumineuse lorsqu'un cadre de découpe est déplacé, agrandi ou réduit Les cadres ne sont pas détectés correctement Le fonctionnement du scanner est interrompu pendant la numérisation ou le message « Mémoire insuffisante » s'affiche. Haut de la page

Impossible de numériser un film

Pagina 287 di 313 pagine

1re vérification : vérifiez que le câble de l'adaptateur de film est branché au connecteur d'adaptateur de film de la machine. Important Vérifiez que le câble de l'adaptateur de film est bien en place dans le connecteur d'adaptateur de film de la machine.

2e vérification : assurez-vous que le guide de film est placé correctement sur la vitre.

3e vérification : vérifiez que l'adaptateur de film est placé au-dessus de la trame à numériser.

4e vérification : assurez-vous que le capot est correctement fermé.

5e vérification : assurez-vous que ScanGear (pilote de scanner) est paramétré sur la numérisation de films. Dans ScanGear (pilote de scanner), définissez Sélectionner source en Mode de base sur Film négatif (couleur) ou Film positif (couleur), ou définissez Type de document en Mode avancé sur Film négatif couleur, Film positif couleur, Film négatif noir et blanc ou Film positif noir et blanc.

6e vérification : dans Préférences dans MP Navigator EX, sélectionnez votre modèle et cliquez sur OK.

7e vérification : dans la boîte de dialogue qui s'ouvre lorsque vous cliquez sur une icône dans l'écran du mode à un clic de MP Navigator EX, définissez Type de document sur Film ou Film (mode Auto), puis cliquez sur Appliquer. Exécutez également les 6e et 7e vérifications lorsque vous ne parvenez pas à numériser à l'aide des boutons de scanner.

8e vérification : définissez la résolution appropriée et relancez la numérisation.

Si l'ordinateur cesse de fonctionner, redémarrez-le et relancez la numérisation. Haut de la page

La qualité de numérisation est médiocre ou les couleurs ne sont pas num... Pagina 288 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation de films > La qualité de numérisation est médiocre ou les couleurs ne sont pas numérisées correctement

La qualité de numérisation est médiocre ou les couleurs ne sont pas numérisées correctement

1re vérification : la vitre ou la source lumineuse de l'adaptateur de film est peut-être sale. Nettoyez la vitre ou la source lumineuse de l'adaptateur de film. Veillez ce faisant à ne pas appuyer trop fort sur la vitre.

2e vérification : étalonnez à nouveau le scanner à partir de l'onglet Scanner de la boîte de dialogue Préférences.

3e vérification : si le film est en mauvais état (sale, terni, etc.), utilisez les options Réduction des imperfections, Correction de l'atténuation,

Correction du grain, etc. dans Paramètres d'image dans l'onglet Mode avancé de ScanGear (pilote de scanner). Paramètres d'image

Si l'impression d'une image de vous semble pas satisfaisante ou identique à l'image telle qu'elle apparaît sur le moniteur, il est peut-être nécessaire de modifier les paramètres de l'imprimante. Il se peut également qu'il y ait problème au niveau de l'imprimante. Pour plus d'informations, veuillez consulter le manuel de l'imprimante.

4e vérification : si des motifs rayés circulaires (cercles de Newton) apparaissent, chargez le film face vers le bas et cliquez sur Aperçu, puis

(Miroir) dans la barre d'outils de ScanGear (pilote de scanner) pour inverser l'image. Cliquez ensuite sur Numériser. 5e vérification : le film est très sombre ou très lumineux, ou les trames sont très peu espacées (espaces standard de 2 mm). Numérisez à nouveau à l'aide de ScanGear (pilote de scanner) si vous n'avez pas obtenu des couleurs satisfaites en utilisant les boutons de scanner ou MP Navigator EX.

6e vérification : ajustez la luminosité, le contraste, la courbe de tonalité, etc. dans l'onglet Mode avancé, si les couleurs dans l'aperçu de numérisation de ScanGear n'étaient pas satisfaisantes.

7e vérification : ajustez la saturation et l'équilibre des couleurs dans l'onglet Mode avancé de ScanGear (pilote de scanner) si l'image numérisée semble avoir une dominante de rouge ou de bleu.

Ajustement de la saturation et de l'équilibre des couleurs Haut de la page

L'image est trop sombre ou trop lumineuse lorsqu'un cadre de découpe e... Pagina 289 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation de films > L'image est trop sombre ou trop lumineuse lorsqu'un cadre de découpe est déplacé, agrandi ou réduit

L'aperçu des images est actualisé. Lorsque l'image du film entier est affichée, cliquez sur d'outils pour afficher les miniatures.

(image du film entier) dans la barre

2. Cliquez sur Appliquer dans la section Appliquer la valeur de tonalité à tous les cadres.

Si la section Appliquer la valeur de tonalité à tous les cadres n'apparaît pas, cliquez sur Paramètres d'exposition et de tonalité.

3. Spécifiez un cadre de découpe et cliquez sur Numériser.

La numérisation commence. Haut de la page

Les cadres ne sont pas détectés correctement

Pagina 290 di 313 pagine

Mise en place des films

2e vérification : l'adaptateur de film n'est peut-être pas placé correctement.

Placez l'adaptateur de film au-dessus de la trame que vous voulez numériser.

3e vérification : le film est très sombre ou très lumineux, ou les trames sont très peu espacées (espaces standard de 2 mm).

Suivez les étapes ci-dessous si la miniature n'est pas affichée correctement dans l'aperçu de ScanGear (pilote de scanner). (Dans l'exemple suivant, l'onglet Mode avancé est utilisé. Vous pouvez également utiliser l'onglet Mode de base.)

(Miniature) dans la barre d'outils.

L'image du film entier s'affiche.

2. Ajustez le cadre de découpe affiché pour marquer le contour du cadre à numériser

(le cadre au-dessus duquel vous avez placé l'adaptateur de film).

(Agrandir/Réduire) et cliquez sur l'image.

Les cadres ne sont pas détectés correctement

Pagina 291 di 313 pagine

Le fonctionnement du scanner est interrompu pendant la numérisation ou... Pagina 292 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à la numérisation de films > Le fonctionnement du scanner est interrompu pendant la numérisation ou le message « Mémoire insuffisante » s'affiche.

Le fonctionnement du scanner est interrompu pendant la numérisation ou le message « Mémoire insuffisante » s'affiche.

Vérification : réduisez la résolution ou le format de sortie, puis relancez la numérisation. Haut de la page

Pagina 293 di 313 pagine

L'image numérisée est agrandie (ou réduite) sur le moniteur

L'image numérisée ne s'ouvre pas

Le programme de messagerie électronique que vous souhaitez utiliser n'a... Pagina 294 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes logiciels > Le programme de messagerie électronique que vous souhaitez utiliser n'apparaît pas dans l'écran de sélection du programme de messagerie électronique

Le programme de messagerie électronique que vous souhaitez utiliser n'apparaît pas dans l'écran de sélection du programme de messagerie

1e vérification : MP Navigator EX peut ne pas prendre en charge le programme de messagerie électronique. Les programmes de messagerie suivants sont pris en charge. (Les images sont jointes automatiquement au message.) - Windows Mail (Windows Vista)

- Outlook Express (Windows XP/Windows 2000)

3e vérification : si le programme de messagerie électronique que vous utilisez ne figure pas dans la liste ci-dessus, sélectionnez Aucun(e) (Joindre manuellement) lorsque le système vous invite à choisir une application, puis joignez l'image numérisée manuellement. Haut de la page

L'image numérisée est agrandie/réduite à l'impression

Pagina 295 di 313 pagine

L'image numérisée est agrandie (ou réduite) sur le moniteur

Pagina 296 di 313 pagine

Il n'est pas possible de réduire le format d'affichage dans Paint. Pour réduire le format d'affichage, ouvrez les images dans une application fournie avec la machine. Pour plus d'informations, reportez-vous au manuel de l'application. Pour toutes questions, contactez le fabricant de l'application.

2e vérification : modifiez la résolution dans ScanGear (pilote de scanner) et relancez la numérisation.

Plus la résolution est élevée, plus l'image sera grande.

L'image numérisée ne s'ouvre pas

Pagina 297 di 313 pagine

Vérification : si le format de fichier n'est pas pris en charge par l'application, numérisez à nouveau l'image et enregistrez-la dans un format de fichier standard, tel que JPEG. Pour plus d'informations, reportez-vous au manuel de l'application. Pour toutes questions, contactez le fabricant de l'application. Haut de la page

Problèmes liés à MP Navigator EX Pagina 298 di 313 pagine

Le document est placé correctement, mais l'orientation est différente sur l'image numérisée

Numérisation impossible au format approprié

Pagina 299 di 313 pagine

2e vérification : définissez le Format de document sur la taille du document réel et relancez la numérisation. Si vous ne trouvez pas le format correspondant, numérisez dans un format plus grand puis rognez l'image. Reportez-vous à la section Barre d'outils (Rognage) dans « Fenêtre Corriger/Améliorer les images » pour obtenir plus d'informations. Haut de la page

La position ou le format de l'image n'est pas correctement détecté lors de ... Pagina 300 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à MP Navigator EX > La position ou le format de l'image n'est pas correctement détecté lors de la numérisation à l'aide des boutons de scanner

La position ou le format de l'image n'est pas correctement détecté lors de la numérisation à l'aide des boutons de scanner

1re vérification : assurez-vous que les documents sont placés correctement. Mise en place des documents

2e vérification : vérifiez que les paramètres de MP Navigator EX sont correctement configurés en fonction du document.

Vérifiez les paramètres de la boîte de dialogue correspondante de chaque fonction attribuée aux boutons du scanner. Si vous ne pouvez pas numériser correctement avec le Mode Auto à l'aide des boutons du scanner, spécifiez le type de document dans MP Navigator EX.

Numérisation de photos et de documents

Le document est placé correctement, mais l'image numérisée est inclinée

Pagina 301 di 313 pagine

Boîte de dialogue Paramètres de numérisation (Photos/Documents) Haut de la page

Le document est placé correctement, mais l'orientation est différente sur l'... Pagina 302 di 313 pagine

Manuel en ligne > Guide de numérisation > Dépannage > Problèmes liés à MP Navigator EX > Le document est placé correctement mais l'orientation est différente dans l'image numérisée

Boîte de dialogue Paramètres de numérisation (Photos/Documents) Haut de la page

Mise à jour du pilote de scanner

Pagina 303 di 313 pagine

Obtention de la dernière version de ScanGear (pilote de scanner)

Désinstallation de ScanGear (pilote de scanner)

Avant l'installation de ScanGear (pilote de scanner)

Installation de ScanGear (pilote de scanner)

Obtention de la dernière version de ScanGear (pilote de scanner)

Pagina 304 di 313 pagine

Obtention de la dernière version de ScanGear (pilote de scanner) La mise à niveau de ScanGear (pilote de scanner) vers la dernière version disponible permet parfois de résoudre certains problèmes rencontrés. Pour obtenir ScanGear, accédez à notre site Web et téléchargez ScanGear pour votre modèle.

ScanGear peut être téléchargé gratuitement. Néanmoins, des frais de connexion à Internet sont applicables. Lorsque ScanGear est mis à niveau, mettez également à jour les dernières versions de MP Navigator EX. Installez la dernière version de ScanGear après avoir supprimé la précédente. Voir « Désinstallation de ScanGear (pilote de scanner) » pour de plus amples détails.

Avant l'installation de ScanGear (pilote de scanner)

Installation de ScanGear (pilote de scanner)

Désinstallation de ScanGear (pilote de scanner)

Pagina 305 di 313 pagine

Lors de cette suppression, fermez toutes les applications en cours d'exécution et retirez le câble reliant la machine et à l'ordinateur.

1. Démarrez le Programme de désinstallation du pilote de scanner :

Dans le menu Démarrer, sélectionnez Programmes > CanoScan (modèle) > Programme de désinstallation du pilote de scanner.

Sous Windows Vista, une boîte de dialogue de confirmation/d'avertissement peut apparaître lors de l'installation, de la désinstallation ou du démarrage d'un logiciel. Elle s'affiche lorsque des droits administratifs sont requis pour l'exécution d'une tâche. Si vous êtes connecté en tant qu'administrateur, cliquez sur Continuer ou sur Autoriser pour continuer. Certaines applications exigent l'utilisation d'un compte administrateur pour poursuivre. Si vous avez ouvert une session avec un compte normal, basculez vers un compte administrateur et recommencez.

2. Supprimer ScanGear :

Lorsque la boîte de dialogue du Programme de désinstallation du pilote de scanner s'ouvre, cliquez sur OK. Lorsqu'une confirmation s'affiche, cliquez sur Oui.

3. Terminer la désinstallation :

Lorsque tous les fichiers sont supprimés, cliquez sur Quitter. ScanGear est supprimé. Haut de la page

Avant l'installation de ScanGear (pilote de scanner)

Pagina 306 di 313 pagine

Etat de la machine Si la machine est reliée à l'ordinateur, débranchez le câble USB.

Réglages de l'ordinateur

Fermez toutes les applications en cours d'exécution. Sous Windows Vista, ouvrez une session avec un compte administrateur. Sous Windows XP, ouvrez une session en tant qu'administrateur de l'ordinateur.

Sous Windows 2000, connectez-vous en tant que membre du groupe d'administrateurs.

Si une version plus ancienne de ScanGear est déjà installée, commencez par la supprimer (désinstaller). Consultez la section « Désinstallation de ScanGear (pilote de scanner) » pour plus d'informations.

Installation de ScanGear (pilote de scanner) Obtention de la dernière version de ScanGear (pilote de scanner) Haut de la page

Installation de ScanGear (pilote de scanner)

Pagina 307 di 313 pagine

Suivez ces étapes pour installer la version de ScanGear téléchargée.

Si la machine est reliée à l'ordinateur, débranchez le câble USB.

1. Double-cliquez sur l'icône du fichier à télécharger.

Le programme d'installation est lancé.

Sous Windows Vista, une boîte de dialogue de confirmation/d'avertissement peut apparaître lors de l'installation, de la désinstallation ou du démarrage d'un logiciel. Elle s'affiche lorsque des droits administratifs sont requis pour l'exécution d'une tâche. Si vous êtes connecté en tant qu'administrateur, cliquez sur Continuer ou sur Autoriser pour continuer. Certaines applications exigent l'utilisation d'un compte administrateur pour poursuivre. Si vous avez ouvert une session avec un compte normal, basculez vers un compte administrateur et recommencez.

2. Dans l'écran Bienvenue, cliquez sur Suivant.

3. Assurez-vous de lire et de comprendre le Contrat de licence, puis cliquez sur Oui. L'installation de ScanGear démarre.

4. Lorsque l'écran Installation terminée apparaît, cliquez sur Quitter.

Un message qui vous invite à redémarrer l'ordinateur peut apparaître dans certains environnements. Redémarrez l'ordinateur pour terminer correctement l'installation.

5. Raccordez la machine à l'ordinateur à l'aide du câble USB fourni.

L'ordinateur reconnaît la machine.

ScanGear est installé.

ScanGear peut être téléchargé gratuitement. Néanmoins, des frais de connexion à Internet sont applicables.

Applications fournies avec le produit

Pagina 308 di 313 pagine

Pagina 309 di 313 pagine

également enrichi de fonctions telles que la présentation des visages, l'ajustement de l'équilibre des blancs, les lignes de référence sur les vues d'image, les annulations et les rétablissements multiples, le contrôle de plusieurs couches et la modification du texte.

Pour de plus amples informations, consultez le manuel d'ArcSoft PhotoStudio.

Vous pouvez accéder à ArcSoft PhotoStudio à partir du menu Extras et obtenir ce manuel. Haut de la page

A propos d'Inkjet Printer/Scanner/Fax Extended Survey Program

Pagina 310 di 313 pagine

Lisez les descriptions de la fenêtre ouverte et choisissez une des options ci-dessous.

Cliquez sur Agree, puis suivez les instructions affichées à l'écran. Les informations seront envoyées à

Canon via Internet. Si vous avez suivi les instructions affichées à l'écran, les informations seront automatiquement transmises à partir du deuxième envoi et l'écran de confirmation ne sera plus affiché.

Un avertissement de sécurité Internet peut apparaître lors de l'envoi des informations. Dans ce cas, vérifiez que le nom du programme est « IJPLMUI.exe » et autorisez la poursuite de l'opération. Si vous désactivez la case à cocher Send automatically from the next time, les informations ne seront pas transmises automatiquement à partir du deuxième envoi et un écran de confirmation sera affiché lors de la prochaine enquête. Pour envoyer les informations automatiquement, reportez-vous à la section « Modification du paramètre de l'écran de confirmation ». Si vous n'acceptez pas

Cliquez sur Do not agree. La fenêtre de confirmation se ferme. L'état d'utilisation n'est pas envoyé cette fois-ci.

Après neuf mois, la fenêtre de confirmation de l'envoi de l'état d'utilisation s'ouvre à nouveau. Pour désinstaller Inkjet Printer/Scanner/Fax Extended Survey Program

Pour désinstaller Inkjet Printer/Scanner/Fax Extended Survey Program, cliquez sur Uninstall et suivez les instructions qui s'affichent à l'écran.

Modification du paramètre de l'écran de confirmation

1. Sélectionnez les éléments indiqués ci-dessous à partir du menu Démarrer.

A partir du menu Démarrer, sélectionnez Panneau de configuration > Programmes et fonctions > Désinstaller un programme.

Windows XP : Haut de la page

A propos de Solution Menu

Pagina 312 di 313 pagine

La prochaine fois, Solution Menu sera lancé au démarrage de Windows. Si la case Lancer Solution Menu quand Windows démarre, en bas à gauche de la fenêtre, n'est pas cochée, Solution Menu ne sera pas lancé au démarrage de Windows.

Solution Menu sera lancé automatiquement lorsque vous l'installerez à partir du CD-ROM d'installation fourni avec la machine.

Modification de la taille de la fenêtre

Cliquez sur (taille de fenêtre : grande) de la barre de titre pour (taille de fenêtre : petite) ou modifier la taille de la fenêtre (grande ou petite). Au prochain démarrage, Solution Menu reprendra la dernière taille de fenêtre utilisée.

Taille réduite de la fenêtre

Démarrage d'une application

Suivez les mêmes étapes pour consulter les manuels ou les informations en ligne sur le produit.

Une connexion à Internet est obligatoire pour accéder aux informations en ligne. Frais de connexion à Internet applicables.

Fermeture de Solution Menu

Cliquez sur le bouton

(Fermer) de la barre de titre.

Restriction à l'utilisation de Solution Menu

Ce logiciel est soumis à la restriction suivante. Ne l'oubliez pas lors de son utilisation. Toutes les icônes des applications installées prenant Solution Menu en charge sont affichées dans la fenêtre. Une fois l'installation réalisée, vous ne pourrez pas modifier la disposition des icônes ou les supprimer. Haut de la page
