Type de produit	Autoradio CD avec lecteur de CD et tuner FM/AM
Caractéristiques techniques principales	Lecteur CD, compatibilité MP3, affichage LCD, radio FM/AM, entrée auxiliaire
Alimentation électrique	12 V DC
Dimensions approximatives	178 x 50 x 160 mm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes audio de voiture standard
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12 V
Puissance	4 x 50 W (max)
Fonctions principales	Lecture de CD, radio, entrée auxiliaire, réglage des basses et aigus
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées variable, consulter un professionnel pour la réparation
Informations générales utiles	Vérifier la compatibilité avec le véhicule avant l'achat, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - CDX6T220 SONY

Comment réinitialiser le SONY CDX6T220 ?

Pour réinitialiser le SONY CDX6T220, appuyez sur le bouton 'Reset' situé à l'arrière de l'appareil à l'aide d'un objet pointu.

Pourquoi le CD ne se lit-il pas ?

Vérifiez si le CD est correctement inséré et s'il n'est pas rayé. Assurez-vous également que le format du CD est compatible avec le lecteur.

Comment régler la qualité du son ?

Utilisez les boutons 'Bass', 'Treble' et 'Balance' sur le panneau avant pour ajuster la qualité du son selon vos préférences.

Comment connecter mon smartphone au SONY CDX6T220 ?

Utilisez un câble auxiliaire pour connecter votre smartphone à la prise AUX de l'appareil. Assurez-vous que le volume de votre smartphone est activé.

Le SONY CDX6T220 s'éteint-il automatiquement ?

Oui, l'appareil peut s'éteindre automatiquement après une période d'inactivité. Vous pouvez ajuster les paramètres d'alimentation dans le menu de configuration.

Comment changer la langue de l'affichage ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu', puis sélectionnez 'Langue' pour choisir la langue souhaitée.

Que faire si l'affichage est flou ou éteint ?

Vérifiez si l'appareil est correctement alimenté et si le fusible est en bon état. Si le problème persiste, contactez le service après-vente.

Comment activer/désactiver la fonction de répétition ?

Appuyez sur le bouton 'Repeat' pour activer ou désactiver la fonction de répétition pendant la lecture d'un CD.

Le SONY CDX6T220 supporte-t-il les fichiers MP3 ?

Oui, le SONY CDX6T220 prend en charge les fichiers MP3 gravés sur CD. Assurez-vous que le CD est formé correctement.

Comment mettre à jour le firmware du SONY CDX6T220 ?

Vérifiez le site officiel de Sony pour les mises à jour de firmware et suivez les instructions fournies pour mettre à jour votre appareil.

MODE D'EMPLOI CDX6T220 SONY

Appareils utilise dans les illustrations (non fournis)

Amplificateur de puissance

Caisson de graves actif

Caisson de graves actif Subwoofer attivo

Actif subwoofer

*1 Remarque sur le rac.

SuiveantennevoitureestdetypeISO(Organisationinternationale

ISO (Organisation Internationale de normalisation), utilisez l'adaptateur fon

ISO (Organisation Internationale de normalisation), utilisez l'adaptateur fon pour la raccorder. Raccordez d'abord

l'antenne de voiture et l'adaptateur fournis envoient, à la prise d'antenne de l'appareiller.

ensuite, à la prise d'antenne principale.

*2 Cordon à broche RCA (non fourni) 111

*3 AUDIO OUT peut être commuté sur SUB ou REAR. Pour obtenir plus de détails, reportez-vous au mode d'emploi.

vous au mode d'emploi, yoctype {}

*4. Insérez avec le câble

GT225C uniquee

Cet appareil est conçu pour fonctionner uniquement en 1943 (2008)

sur un courant continu de 12V avec masse negative. Évitez de coincer les câbles sous des vis ou dans des

Évitez de connecter les câbles sous des vis ou dans des pièces mobiles (par exemple, armature de siège).

• Avant d'effectuer des raccordements, éteignez le

mouvoir pour éviter les courts-circuits. - Branchez le câble d'alimentation ③ sur l'appareil et les

Branche le câble d'alimentation ③ sur l'électron et les haut-parleurs avant de le brancher sur le connecteur

d'alimentation auxiliaire. Recassembltez-les ables de mise à la masse en un point de masse commun

• Assemblez tous les câbles de mise à la masse en un point de masse commun
• Masse en un point de masse commun:
• Veillez à isoler tout câble ou câble non connecté avec

du ruban isolant.

Remarques sur le câble d'alimentation (jaune)

Lorsque cet appareil est raccordé à d'autres équipements stéréo, la valeur nominale des circuits du

équipements stéréo, la valeur nominale des circuits du véhicule raccordés doit être supérieure à la somme des

fusibles de chaque élément.

• Si le circuit de la voiture n'est pas sécurisé, connectez directement l'appareil à la batterie

Taccordez directement l'appareil à la batterie

Liste des composants

• Les nombres de la liste correspondant à ceux des instructions.

Instructions : Le support 1) et le tour de protection 5) sont fixes a

l'appareil usine. Avant le montage de l'appareil,

utilizez les

support (1) et le tour de protection (5) de l'appareil. Pour de plus amples informations, reportez-vous à la

Pour de plus simples informations, reporter « du » section « Retrait du tour de protection et du support

(4) > au verso de la feuille

• Conservez les clés de déblocage (4) pour une utilisation ultérieure sur voies en ouverture

une utilisation interne car vous en aurez équivalent besoin pour retirer l'appareil de

je ne me fierai. je ne me vicierai.

Avertissement

Manipulez le support ① avec soin pour éviter de vous

Remarque

Avant l'installation, assurez-vous que les loquets des deux côtés du support ① sont bien pliés de 2 mm vers l'intérieur. Si

les loquets sont droits ou pliés vis-à-vis de l'extérieur, l'appareil ne peut pas être fixé solidement et peut se détacher.

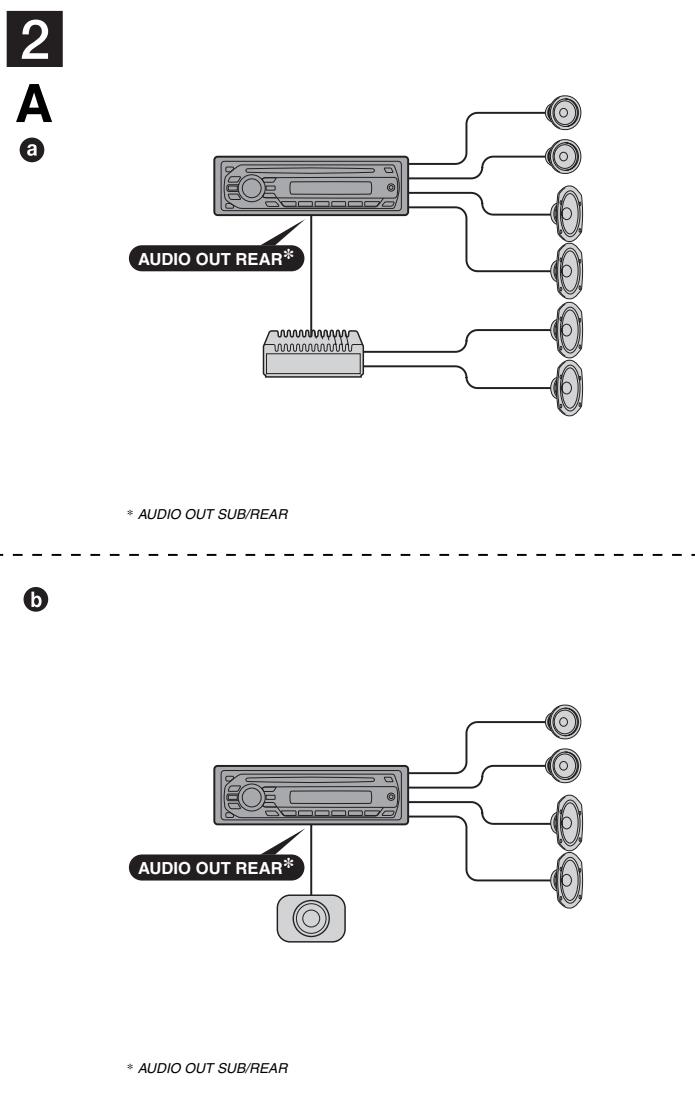

Exemple de raccordement 2

Remarques (2-A) A raccordez au ordre le cable de mise à la masse avant de connecter l'amplificateur. L'alarme est émise uniquement lorsque l'amplificateur intégré est utilisé.

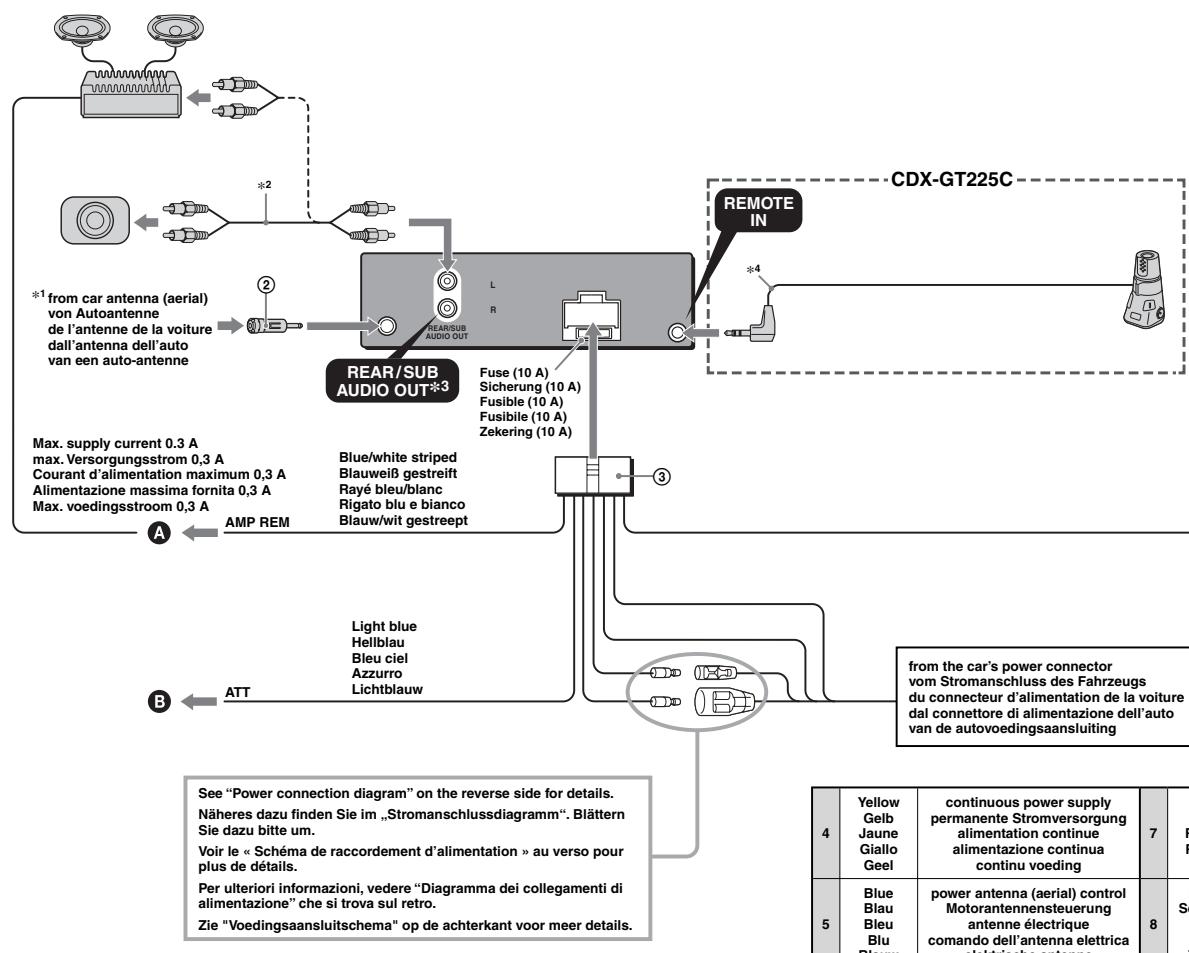

Schémas de raccordement 3

Au niveau du AMP REMOTE IN d'un

amplificateur de puissance facultatif

Ce raccordement est seulement pour les amplificateurs. Le raccordement à tout autre système peut endommager.

I'appareil.

Vers le cordon de liaison d'un téléphone de voiture

10.1.2

Avertissement

Si vous disposez d'une antenne électrique sans boîtier

de relais, le branchement de cet appareil au moyen du cordon d'alimentation fourni © risque d'endommager

cordon d'alimentation fourni © risque d'endommager l'antenne.

Remarques sur les cables de commande et d'alimentation 1. Le cable de commande (blau) fournit du courant continu du

• Le câble de commande (bleu) fournit du courant continu de +12 V lorsque vous mettez le tuner sous tension ou lorsque

vous activez la fonction AF (fréquence alternative) ou TA (informations de circulation).

Lorsque votre voiture est équipée d'une antenne FM/MV (2011/2012) et que la distance de l'air est 35 m.

(GO)/LW (PO) intégrée dans la vitre arrière, raccordé le câble de commande d'antenne (bleu) ou

l'entrée d'alimentation des accessoires (rouge) au borne de l'amplificateur d'antenne existant. Pour plus de détails

expansion de l'environnement existant, la priorité de détention consultée chez votre revendeur.

• Une antenne électrique sans bloqueur de relais ne peut pas utiliser avec cet appareil.

Raccordement pour la conservation de la mémoire

Lorsque le câble de commande d'antenne jaune est connecté, le circuit de la mémoire est alimenté en permanence même si la

clé de contact est en position d'arrêt.

Remarques sur le raccordement des haut-parleurs Avant de relier les haut-parleurs, mettre l'appareil hors

• Outilser des haut-parleurs ayant une impedance de 4 à 8 ohms et une capacité équale sous peine de les

endommager.

• Ne pas raccorder les bornes du système de haut-parleurs au chaudière de la voiture et ne pas connecter les bornes du haut

haut-parleur droit a celles du haut-parleur gauche. Ne de la vie, la vie ne me sait pas.

• Ne pas raccorder le câble de mise à la masse de cet appareillé à la borne négative (-) du haut-parleur.
• Ne pas tenter de raccorder les haut-parleurs en parallèle
• Connecter uniquement des haut-parleurs passifs La

Connection des amplificateurs aux haut-parleurs actifs (avec des amplificateurs)

Intégrés aux bornes des haut-parleurs pourrait endommager l'appareil.

Pour éviter tout problème de fonctionnement, n'utilise pas les câbles des haut-parleurs intégrés installés dans votre

Vouit si le appareil dispose d'un cable négatif commun (-)

I'appareil.

Remarque sur le raccordement Si les opérateurs d'amplificateur

Si les enceintes et l'amplificateur ne sont pas raccordés correctement, le message « FAILURE » s'affiche. Dans ce

assurez-vous que les enceintes et l'amplificateur sont raccordés correctement.

Tournez le crochet vers l'intérieur

Exemple de montage 5

Schéma de raccordement d'alimentation

Le connecteur d'alimentation auxiliaire peut varier suivant le type de voiture. Vérifie le schéma du connecteur d'alimentation auxiliaire de votre voiture pour vous assurer que les connexions correspondent. Il existe trois types de base (illustrés ci-dessus). Il peut être nécessaire de commuter la position du fil rouge du connecteur d'alimentation de l'autoradio.

Après avoir établi les connexions et commuté correctement les câbles d'alimentation, raccorde l'appelé à l'alimentation de la voiture. Si vo

1. Appel à l'alimentation de la voiture : à l'ordre d'avoir des questions ou des difficultés à propos de cet appel qui ne sont pas abordées dans le présent mode d'emploi, consultez votre concessionnaire automobile.

• Choisir soigneusement l'emplacement de l'installation

afin que l'appareil ne gène pas la conduite normale du véhicule.

• Éviter d'installer l'appareil dans un endroit exposé à de

la poussière, de la saleté, des vibrations violentes ou à des températures élevées, comme en plein air ou à

des températures élevées, comme en proximité d'un conduit de chauffage.

Pour garantir un montage sûr, n'utiliser que le matériel.

fourni.

Réglage de l'angle de montage

Ajuster l'inclinaison à un angle inférieur à

Retrait du tour de protection et du support 4

Avant d'installer l'appareil, retirez l'est protection ② et la supplication ③ de la

Protection tseu p1 depp

Encastrer le tour de protection (1) Retirez les clés de déblocage (4)

• réunis les clients de l'ociété (2) simultanément dans le tour de protection (1)

2 Tirez sur la clé de déblocage ④ pour retirer le

tour de protection (5) 2. Passez la support

1. Insérez les deux clés de déblocage (4)

Insérez les deux clés de déblocage (simultanément entre l'airbnb et le support

jusqu'au clic indiquant qu'elles sont en

place.

2 Tirez le support (1) vers la bas, puis tirez l'anneau vers le haut pour les serrer.

installation dans le tableau de bord

Remarques

Plez ces glenes pour assurer une prise correcte si nécessaire (5-2).

Assurez-vous que les 4 loquets du tour de protection (5) sont correctement insérés dans les facteurs de l'appareil (10).

correctement insérés dans les fentes de l'appareil (3-3).

Retrait et fixation de la façade

Avant d'installer l'appareil, retirez la façade.

6-A pour la retirer

Avant de retirer la façade, n'oubliez pas d'appuyer sur

OFF). Appuyez ensuite sur, puis faites glisser la

Jacade vers

6-B pour la fixer

Fixez la partie (A) de la façade sur la partie (B) de l'air.

appelé, comme indiqué sur l'illustration, puis appuyez le côté gauche jusqu'au déclenchement.

Avertissement au cas où le contact de votre voiture ne dispose pas d'une position ACC

Veillez à régler la fonction de mise hors tension sur l'extinction.

automatique. Pour obtenir dévigné d'reportez-vous au mode d'emploi fourni

Poeers - eau mode d'emploi fourni. C'est appelé s'estein complètement et automatique

après le laps de temps choisi, une fois l'appareil mis hors tension, enfin émet un autre avertissement.

tension. Pour éviter que la batterie ne se décharge. Si vous ne réglez pas la fonction de mise hors tension

automatique, appuyez sur la touche (OFF) et maintenance.

a enforcée jusqu'à ce que l'affichage chaque fois que nous coupez le contact
