HC62V2BcObIc - Hotte aspirante BROAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	BROAN
Modèle	HC62V2BcObIc
Mode d'installation	Version aspirante (évacuation extérieure) ou recyclage (recirculation)
Nombre de vitesses moteur	3 vitesses
Éclairage	Lampe remplaçable (type identique)
Filtre à graisse	Métallique modulaire ou panneau synthétique (selon version)
Filtre à charbon	Nécessaire en version recyclage, remplacement tous les 6 mois
Diamètre d'évacuation	125 mm (trou de 133 mm)
Alimentation électrique	Prévoir alimentation appropriée (non spécifiée)
Fixation	Murale ou sous meuble
Sorties d'air	2 sorties : supérieure et arrière
Entretien	Nettoyage filtres à graisse tous les 2 mois
Tuyau d'évacuation	Flexible, diamètre 125 mm, non fourni
Flasque de raccord	Monté sur l'ouverture utilisée
Couverture des ouvertures	Couvercles (E) pour fermeture
Leviers de sélection	Symbole P (aspiration) ou Q (recyclage)
Remplacement lampe	Déposer plafonnier, desserrer vis, remplacer par lampe identique
Commandes	Interrupteurs pour éclairage et vitesses moteur
Voyant de fonctionnement	Oui
Filtre à graisse métallique	Lavable au détergent neutre
Filtre à graisse synthétique	Non lavable, à remplacer

FOIRE AUX QUESTIONS - HC62V2BcObIc BROAN

Comment installer la hotte en version aspirante ?

Prévoyez un trou d'évacuation de 133 mm de diamètre et un tuyau flexible de 125 mm. Montez le flasque (C) sur l'ouverture utilisée (supérieure ou arrière) et fermez l'autre ouverture avec le couvercle (E). Raccordez le tuyau au flasque avec une bande métallique. Assurez-vous que le levier aspirante-recyclage est sur P.

Comment passer en mode recyclage ?

Fermez les deux sorties d'air avec les couvercles (E). Installez le filtre à charbon (S) à l'intérieur du filtre à graisse en le bloquant avec les blocages filtres métalliques (M). Placez le levier aspirante-recyclage sur Q.

À quelle fréquence nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés au moins tous les deux mois avec un détergent neutre. Les filtres métalliques se lavent ; les filtres synthétiques se remplacent.

Comment remplacer les filtres à charbon ?

Déposez les blocages filtres (M) pour extraire les filtres à charbon (A). Ils doivent être remplacés environ tous les 6 mois selon l'utilisation.

Quel type de lampe pour l'éclairage ?

Remplacez la lampe par une du même type. Pour accéder, déposez le plafonnier après avoir desserré la vis de blocage 'A' (Fig. 16).

Comment fixer la hotte sous un meuble ?

Percez 4 trous dans le meuble selon les mesures de la Fig. 6. Fixez la hotte avec 4 vis (non fournies) en agissant de l'intérieur du meuble. Pour la version aspirante avec sortie supérieure, percez d'abord un trou de 133 mm dans le meuble.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique et que l'interrupteur d'éclairage (A) est en position 1. Si le problème persiste, contrôlez la lampe et remplacez-la si nécessaire.

Comment ajuster le levier aspiration/recyclage ?

Le levier se trouve sur le groupe moteur. Placez-le sur le symbole P pour aspiration ou Q pour recyclage (Fig. 7).

Où trouver le tuyau d'évacuation ?

Le tuyau flexible et les bandes métalliques ne sont pas fournis. Vous devez les acheter séparément, en respectant un diamètre de 125 mm et une matière autorisée par les normes.

Faut-il un professionnel pour l'installation ?

L'installation requiert des compétences en perçage, fixation et électricité. Suivez attentivement les instructions de la notice. En cas de doute, faites appel à un installateur qualifié.

MODE D'EMPLOI HC62V2BcObIc BROAN

La hotte peut être en version aspirante (évolution de l'air à l'extérieur) ou en version recyclage (recirculation de l'air à l'intérieur).

1) Conditions essentielles pour le montage:

Prévoyez une alimentation électrique appropriée.

Si vous appareil doit être installé en version Aspirante, vous devez prévoir auparavant le trou d'évacuation de l'air et vous munir d'un tuyau reliant ce dernier à la bride qui se trouve sur leur hotte ; employez un tuyau d'évacuation qui a : - la longueur minimum indispensable ; - le moins de courbes possible (angle maximum des courbes : ) ; - qui soit fait d'une matière autorisée par les normes en vigueur ; - la surface intérieure la plus lisse possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau (diamètre conseillé : 125 mm). Pour l'évacuation de l'air à l'extérieur, suivez toutes les autres indications données par la feuille "Attention".

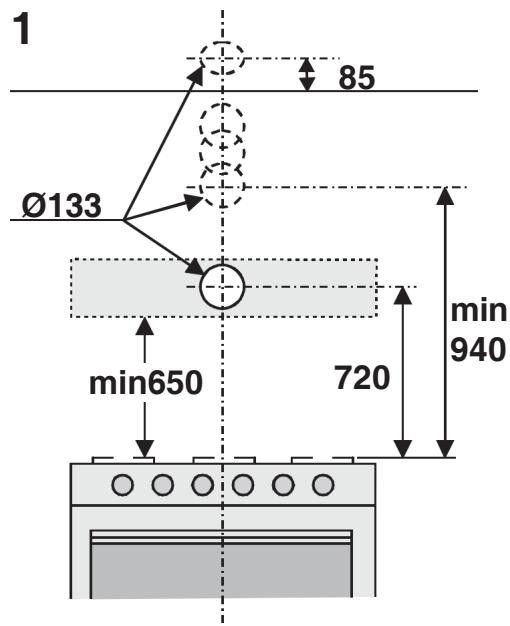

Percez le trou dans le mur pour la sortie de l'air (diamètre de 133 mm), en suivant les instructions de la Fig. 1 où sont indiquées les mesures pour les différentes possibilités.

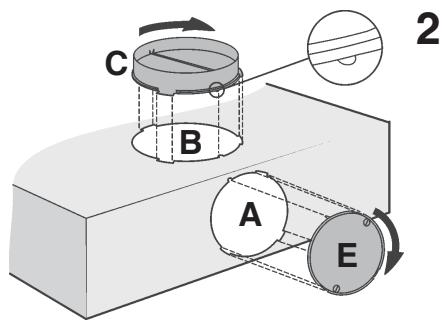

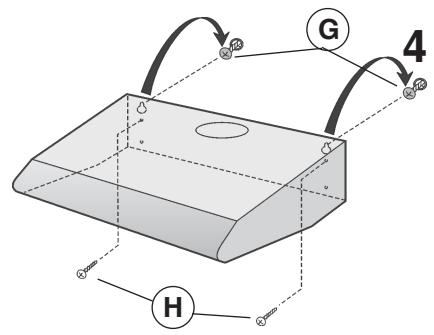

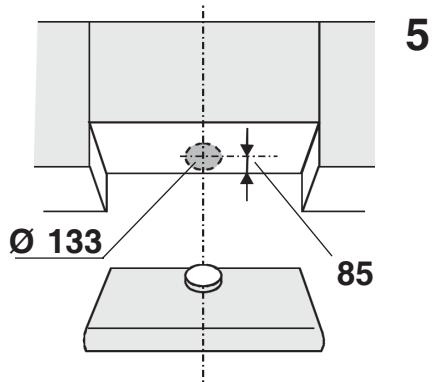

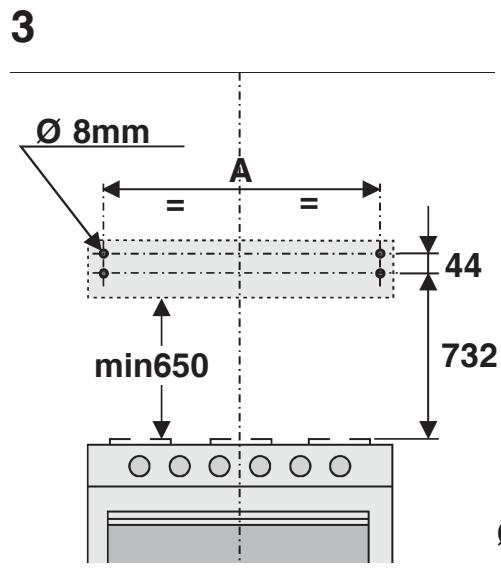

2) La hotte est équipée de 2 sorties d'air, une sur la partie supérieure (Fig. 2B) et une sur l'arrière (Fig. 2A), pouvant être utilisées selon vos exigences. Pour la version aspirante, il faut monter le flasque (C) sur l'ouverture utilisée et fermer l'autre ouverture avec le couvercle (E). Pour la version recyclage, il faut fermer les deux ouvertures avec les 2 couvercles (E). 3) Fixation murale: Percez 4 troughs dans le mur, en respectant les mesures indiquées sur la Fig. 3 et enforcez les chevilles; prenez 2 des vis fournies en équipement (Fig. 4G), puis enfiliez-les dans les chevilles situées plus haut, sans les visser complètement. Accrochez la hotte aux 2 vis et, en agissant de l'intérieur de l'appareil, serrez à fond les 2 vis. Effectuez la fixation définitive en introduisant les 2 autres vis H (Fig. 4). 4) Fixation sous un meuble : Si vous installez la hotte en version aspirante avec l'évacuation de l'air par l'ouverture supérieure (Fig. 2B), avant la fixation vous devez effectuer un trou de 133mm de diamètre sur le meuble (Fig. 5).

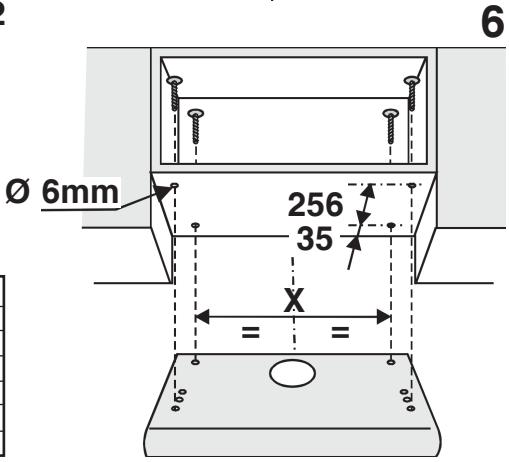

Percez 4 trous sur le meuble, en respectant les mesures indiquées sur la Fig. 6. Fixez la hotte avec les 4 vis en agissant de l'intérieur du meuble (les 4 vis ne sont pas fournies).

5) Pour la version aspirante : raccordez un tuyau flexible au flasque de la hotte, en une utilisant une bande métallique. Le tuyau et la bande ne sont pas fournis. 6) Effectuez le branchement électrique. 7) VERIFIER QUE LE LEVIER ASPIRANTE-RECYCLAGE SOIT SUR LA BONNE POSITION : le levier se trouve sur le groupe moteur, et doit être place sur le symbole (P) si l'installation est version aspirante, sur le symbole (Q) si l'installation est version recyclage (Fig. 7). 8) FAIRE ATTENTION AU FILTRE (S) A CHARBON (A) - Fig. 8-9-10: Sur la version recyclage, il faut utiliser un filtré (s) à charbon et donc, s'il n'est pas installé dans la hotte, il faut le monter à l'intérieur du filtré / grille àGRAISSER en le bloquant à l'aide des blocages filtres métalliques (M). Sur la version aspirante ce(s) filtré (s) n'est pas nécessaire et s'il est installé dans la hotte o'tez le(s) filtré(s) et le blocage filtré(s) métallique(s).

Fonctionnement

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes de la Fig. 11: A = Interrupteur d'éclairage. B = Interrupteur ON/OFF moteur 1ère vitesse.

C = Interrupteur 2e vitesse. D = Interrupteur 3e vitesse. E = Voyant de fonctionnement du moteur.

Commandes de la Fig. 12: A = Interrupteur d'éclairage; position 0: lumière éteinte; position 1: lumière allumée. B = Interrupteur moteur; position 0: moteur arrêté; position 1-2-3: moteur en marche à la première, seconde ou troisième vitesse. C = Voyant de fonctionnement du moteur.

Filtre(s) à graisse: En fonction des versions, la hotte est équipée de différents types de filtre à graisse: Filtres métalliques modulaires (du type indiqué en Fig. 13): ces filtres sont métalliques et doivent être nettoyés périodiquement, en fonction de l'usage (au moins tous les deux mois). Lavez les filtres avec un déttergent neutre. Filtre métallique à panneau (du type indiqué en Fig. 14N): ce filtre est métallique et est positionné à l'intérieur de la grille métallique; il doit être nettoyé périodiquement, en fonction de l'usage (au moins tous les deux mois). Lavez le filtre avec un déttergent neutre. Déposez les 2 blocages filtres (M), puis extraire le filtre métallique à panneau.

Filtre synthétique à panneau (du type indiqué en Fig. 15P) : ce filtre est en fibre synthétique et est positionné à l'intérieur de la grille métallique ; il ne peut pas être nettoyé mais doit être remplacé périodiquement, en fonction de l'usage (au moins tous les deux mois). Déposez les 2 blocages filtres (M), puis extraire le filtre synthétique à panneau.

Filtres à charbon: les filtres à charbon doivent être remplacés périodiquement en fonction de l'utilisation de l'appareil (en moyenne tous les 6 mois). Pour extraire les filtres à charbon (A), déposez les blocages filtres M (Fig. 8-9-10).

Eclairage : Pour remplacer les lampes de l'éclairage, déposez le plafonnier après avoir desserré la vis de blocage “A” (Fig. 16). Les remplacer par des lampes du même type.
