Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, refroidissement par air, système de condensation à évacuation
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	70 x 40 x 35 cm
Poids	30 kg
Compatibilités	Compatible avec fenêtres de taille standard
Type de batterie	Non applicable
Tension	230 V
Puissance	9000 BTU/h
Fonctions principales	Refroidissement, déshumidification, ventilation
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité CE
Informations générales utiles	Idéal pour les pièces jusqu'à 30 m², fonctionnement silencieux

FOIRE AUX QUESTIONS - AC 09 C V3 ALPATEC

Comment démarrer l'ALPATEC AC 09 C V3 ?

Assurez-vous que l'appareil est correctement branché. Appuyez sur le bouton d'alimentation et sélectionnez la température souhaitée à l'aide du thermostat.

Pourquoi mon climatiseur ne refroidit-il pas ?

Vérifiez si le filtre à air est propre et non obstrué. Assurez-vous également que les fenêtres et les portes sont fermées pour éviter toute fuite d'air.

Comment nettoyer le filtre de l'ALPATEC AC 09 C V3 ?

Débranchez l'appareil, retirez le filtre et lavez-le à l'eau tiède avec un peu de savon. Laissez sécher complètement avant de le remettre en place.

L'ALPATEC AC 09 C V3 fait du bruit, que dois-je faire ?

Vérifiez si l'appareil est sur une surface plane et stable. Un bruit excessif peut également indiquer un problème avec le ventilateur ou des objets bloquant les ouvertures.

Comment régler le mode de fonctionnement ?

Utilisez le panneau de contrôle pour sélectionner le mode désiré (refroidissement, déshumidification, ventilation).

Quelle est la capacité de refroidissement de l'ALPATEC AC 09 C V3 ?

L'ALPATEC AC 09 C V3 a une capacité de refroidissement d'environ 9000 BTU, adaptée pour des pièces jusqu'à 25 m².

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que le circuit électrique fonctionne. Testez également avec une autre prise.

L'ALPATEC AC 09 C V3 consomme-t-il beaucoup d'énergie ?

Cette unité est conçue pour être économe en énergie, mais sa consommation dépend de l'utilisation. Il est recommandé de régler la température à un niveau modéré pour optimiser l'efficacité énergétique.

Comment stocker l'ALPATEC AC 09 C V3 en hiver ?

Nettoyez l'appareil et le filtre, débranchez-le, et rangez-le dans un endroit sec. Évitez de le laisser exposé à des températures extrêmes.

Où puis-je trouver des pièces de rechange pour mon climatiseur ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez des revendeurs agréés.

MODE D'EMPLOI AC 09 C V3 ALPATEC

Photo non contractuelle

ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour votre confort et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité. Nos produits sont conçus pour vous plaire tant par leur design que par leur facilité d'utilisation et dans l'objectif constant de vous apporter compte satisfaction.

Consignes de sécurité

Lorsque vous utilisez des appareils électriques, des précautions de base sont à prendre.

LIRE attentivement CETTE NOTICE avant la première utilisation de l'appareil

Lors du montage et à chaque opération d'entretien, il faut observer les précautions citées dans ce manuel ainsi qu'adopter toutes les précautions suggérées par le bon sens commun et par les Normes de Sécurité en vigueur sur le lieu de l'installation.

• Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.
• Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions.
• Ne pas laisser cet appareil dans une pièce avec des enfants ou des personnes handicapées sans surveillance.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instruction préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne jamais réparer l'appareil vous-même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représente un réel danger et il est nécessaire de contacter un réparateur/agréé.
• Veiller à installer cet appareil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l'appareil à la terre.
• Ne pas utiliser cet appareil à l'extérieur, dans un environnement humide, près d'une baignoire, d'une douche ou d'une piscine.
• Ne pas immerger cet appareil ou le cordon d'alimentation.
• Cet appareil est livré avec un câble d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée.
• Cet appareil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
• Ne jamais utiliser l'appareil sans son filtre.
• Éviter toute proximité avec des appareils tels que postes de télévision, radios afin d'éviter des interférences magnétiques.
• Ne pas placer l'appareil près d'une source de chaleur ou dans une pièce où l'air peut contenir du gaz, de l'huile, du soufre...
• Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
• Ne pas introduire d'objets dans la grille.
• Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.

• Le fabricant décline toute responsabilité en cas de dommages aux personnes ou aux biens suite au non-respect des normes contenues dans cette notice.
• Après avoir retiré l'emballage, s'assurer que l'appareil est en parfait état.
• Les appareils peuvent subir des mises à jour et par conséquent présenter des éléments différents de ceux qui sont représentés sans que cela constitue pour autant un préjudice pour les textes contenus dans ce manuel.

PANNE

En cas de mauvais fonctionnement et avant de faire appel à un réparateur/agréé, vérifier les points suivants :

Problème	Causes possibles	Solutions possibles
L'appareil ne fonctionne pas	- Il n'est pas branché- La prise électrique est endommagée- Le fusible ou le cordon d'alimentation de l'appareil sont endommagés- La minuterie est activée	- Le brancher- La changer- Rapporter votre apparéil chez un réparateur agréé qui procédera à la réparation- L'annuler
L'appareil s'arrête automatiquement	- La programmation était activée	- Annuler la programmation
Pas d'air froid en mode climatisation	- La température de la pièce est inférieure à la température de consigne- L'évaporateur est gelé	- Fonctionnement normal- Éliminer la glace sur l'évaporateur
L'appareil ne refroidit pas assez	- Les fenêtres ou portes sont trop ouvertes- Il y a une source de chaleur dans la pièce- La gaine d'air chaud est mal positionné- Les entrées d'air sont bloquées- Les filtres à air sont encrassés	- Réduire les ouvertures- Éteindre la source- La refixer- Les dégager- Les nettoyer
L'indicateur de bac à eau plein est allumé	- Le bac à eau est plein	- Le vider
Code panne E0 affché	- Défaut de la sonde de température interieure	- Amener le produit chez un réparateur
Code panne E2 affché	- Défaut de la pompe	- Arrêtier et redémarrer le produit- Si le problème persististe amener le produit chez un réparateur

Minuteur

Pour programmer un départ différé de l'appareil, le mettre en marche et régler les paramètres souhaités lors de la mise en route (mode, ventilation et température). Arrêter l'appareil.

Appuyer sur la touche MINUTEUR (4), la LED du minuteur s'allume. Utiliser les touches TEMP + (2) et TEMP - (5) pour régler le temps au bout duquel l'appareil se mettra en fonctionnement (il s'affiche sur l'écran LED). Appuyer sur la touche MINUTEUR (4).

Le compte à rebours commence et l'appareil démarre à la fin de celui-ci.

Pour annuler le départ différé, appuyer sur la touche MINUTEUR (4). La LED du minuteur s'éteint.

Pour programmer un arrêt différé de l'appareil lorsque celui-ci fonctionne, appuyer sur la touche MINUTEUR (4), la LED du minuteur s'allume. Utiliser les touches TEMP + (2) et TEMP - (5) pour régler le temps au bout duquel l'appareil s'arrête (il s'affiche sur l'écran LED). Appuyer sur la touche MINUTEUR (4).

Le compte à rebours commence et l'appareil s'arrête à la fin de celui-ci.

Pour annuler l'arrêt différé, appuyer sur la touche MINUTEUR (4). La LED du minuteur s'éteint.

Arrêt de l'appareil

Appuyer sur la touche M/A (1), l'appareil s'arrête.

Le compresseur est équipé d'une sécurité de 3 minutes afin d'éviter tout endommagement qu'un redémarrage trop rapide pourrait occasionner.

Si l'alimentation électrique est momentanément coupée, le climatiseur mémoire les réglages et redémarre dans la première configuration lorsque le courant est rétabli.

Attention, si la fonction minuteur était activée, elle sera annulée.

Filtres à poussières:

Si les filtres à poussière sont sales, votre climatiseur sera moins performant.

Nettoyer les filtres au moins tous les 2 mois.

• Retirer les filtres
• Nettoyer à l'eau chaude légèrement savonneuse et faites sécher.
• Remplacez les filtres à poussière.

FILTRARRIERE BAS

Soulever la poignée et retirer le filtre.

Après nettoyage, repositionner le filtre et le cache.

FILTRELATERAL

Pour le retirer, utiliser le support et tirer horizontalement. Le remettre en poussant directement le contrôle dans son emplacement.

Arrêter et débrancher l'appareil.

Utiliser un chiffon doux (et humide si besoin) pour nettoyer la carrosserie.

Ne pas asperger l'appareil. Ne pas utiliser de détergent abrasif, d'essence ou de produits dérivés.

Avant de ranger votre appareil en fin de saison, procédez à la vidange du bac intérieur (voir partie « évacuation des condensats »), faites tourner l'appareil en mode ventilation seule à vitesse rapide pendant 1/2 heure afin de sécher les éléments intérieurs et nettoyez le filtre à air.

SPÉCIFICATIONS TECHNIQUES

	Unités	AC 09 C V3
Voltage	V	220-240
Fréquence	Hz	50
Puisance nominale	W	2600
Puisance absorbée	W	980
Consummation moyenne	Kwh/60 min.	1
EER / classe		2,6 / A
Débit d'air	\( m^3/h \)	320
Capacité de déshumidification	I/j	28,8
Puisance sonore	dB(A)	64
Longueur max de la gaine	m	1,5
Diamètre de la gaine	mm	130
Dimensions	mm	330 x 680 x 280
Poids	kg	22
Idéal pour une piece jusqu'à	\( m^2 \)	20
Gaz		R 410 A
Quantité de gaz	kg	0,380

Températures de fonctionnement: 16 à 31 °C int.

Ne pas émettre de R 410 A dans l'atmosphère : le R 410 A est un gaz à effet de serre fluoré, cité dans le Protocole de Kyoto, avec un Pouvoir de Réchauffement Global (GWP) égal à 1975.

Circuit hermétiquement fermé.

SCHEMA ÉLECTRIQUE

1. Entrée d'air/Filtre à air
2. Tableau de bord
3. Roublettes
4. Cordon d'alimentation
5. Bouchon de vidange
6. Entrée d'air/Filtre à air

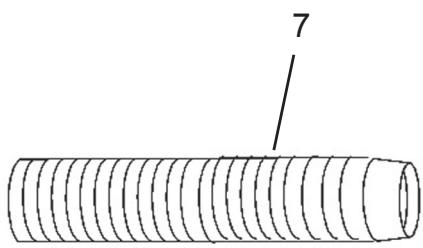

7. Gaine d'air chaud
8. Embout pour gaine
9. Liaison appareil/gaine
10. Kit fenêtre

Vue de côté

Vue de face

Vue arrière

Telecommande:

L'appareil peut être piloté soit à l'aide de la télécommande, soit à l'aide du tableau de bord.

Sur l'écran du tableau de bord, les pictogrammes des différents paramètres s'afficheront.

Mise en MARCHE:

Brancher l'appareil.

Appuyer sur la touche M/A (1), l'appareil se met en marche avec les derniers paramètres de mode, température et vitesse de ventilation utilisés.

Selection du mode de fonctionnement:

Utiliser la touche MODE (6) pour changer de mode de fonctionnement.

Chaque pression modifie la fonction selon le principe :

CLIMATISATION -> DÉSHUMIDIFICATION -> VENTILATION

Réglage de la temperature:

Utiliser les touches de réglage TEMP + (2) et TEMP - (5) pour sélectionner la température désirée.

Chaque pression augmente ou diminue de 1°C

La température s'affiche sur l'écran.

La plage de température s'étend de 16°C à 31°C

Réglage de la vitesse de ventilation:

Utiliser la touche VITESSE (3) pour ajuster la vitesse de ventilation.

Chaque pression fait évoluer la vitesse suivant le principe : RAPIDE -> LENT

Mode climatisation

Appuyer sur la touche MODE (6) jusqu'à ce que la LED correspondante s'allume.

Dans ce mode, l'appareil refroidit et déshumidifie la pièce.

Le ventilateur est en fonctionnement ; sélectionner la vitesse souhaitée (touche 3).

Sélectionner la température de consigne à l'aide des touches TEMP + (2) et TEMP - (5).

Le compresseur démarre au plus tard 3 minutes après l'activation du mode.

Appuyer sur la touche MODE (6) jusqu'à ce que la LED correspondante s'allume.

La ventilation est forcée en vitesse lente.

Les paramètres de ce mode sont constants et indépendants de la température sélectionnée.

Mode ventilation

Appuyer sur la touche MODE (6) jusqu'à ce que la LED correspondante s'allume. La température ne peut pas être régée.

Utiliser la touche VITESSE (3) pour régler la vitesse de ventilation.

Lors de l'utilisation d'un climatiseur local, l'air chaud doit être expulsé à l'extérieur de la pièce à climatiser par un conduit d'air. Cette gaine d'évacuation se place généralement dans l'entrebaillement d'une fenêtre ou d'une porte. Mais l'air chaud peut alors entrer dans la pièce et diminuer significativement l'efficacité de votre climatiseur.

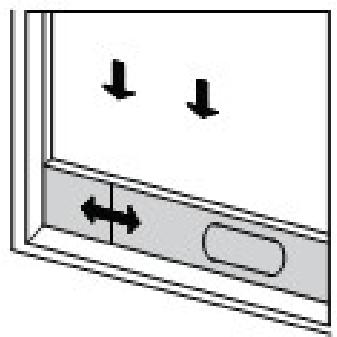

Le kit fenêtre permet alors d'optimiser l'efficacité du climatiseur. Il est ajustable pour des fenêtres ou porte-fenêtre avec ouverture verticale ou horizontale.

Le kit se place dans les ouvertures latérales, hautes et basses créées par l'entrebaillement de la fenêtre qui ne doit pas être inférieur à 67 cm ni supérieur à 129 cm maximum.

1- Installer le kit dans l'entrebaillement de la fenêtre. 2- Étirer le kit pour l'adapter à l'ouverture. 3- Insérer l'embout (8) dans le trou prévu à cet effet.

Évacuation des condensats

Votre climatiseur est équipé de la technologie d'évacuation des condensats par la gaine d'air chaud.

Cette opération est automatique.

Dans certains cas (environnement très humide par exemple), l'appareil ne peut pas évacuer tous les condensats par la gaine et une partie est recapturée dans un bac à l'intérieur du climatiseur.

Lorsque le bac est plein, le témoin lumineux s'allume et l'appareil arrêté de fonctionner.

Pour vider le bac, arrêter le climatiseur, positionner un récipient sous le bouchon de vidange (5), retirer le bouchon de vidange pour laisser s'évacuer l'eau.

Lorsque le bac est vide, replacer le bouchon de vidange et redémarrer le climatiseur.

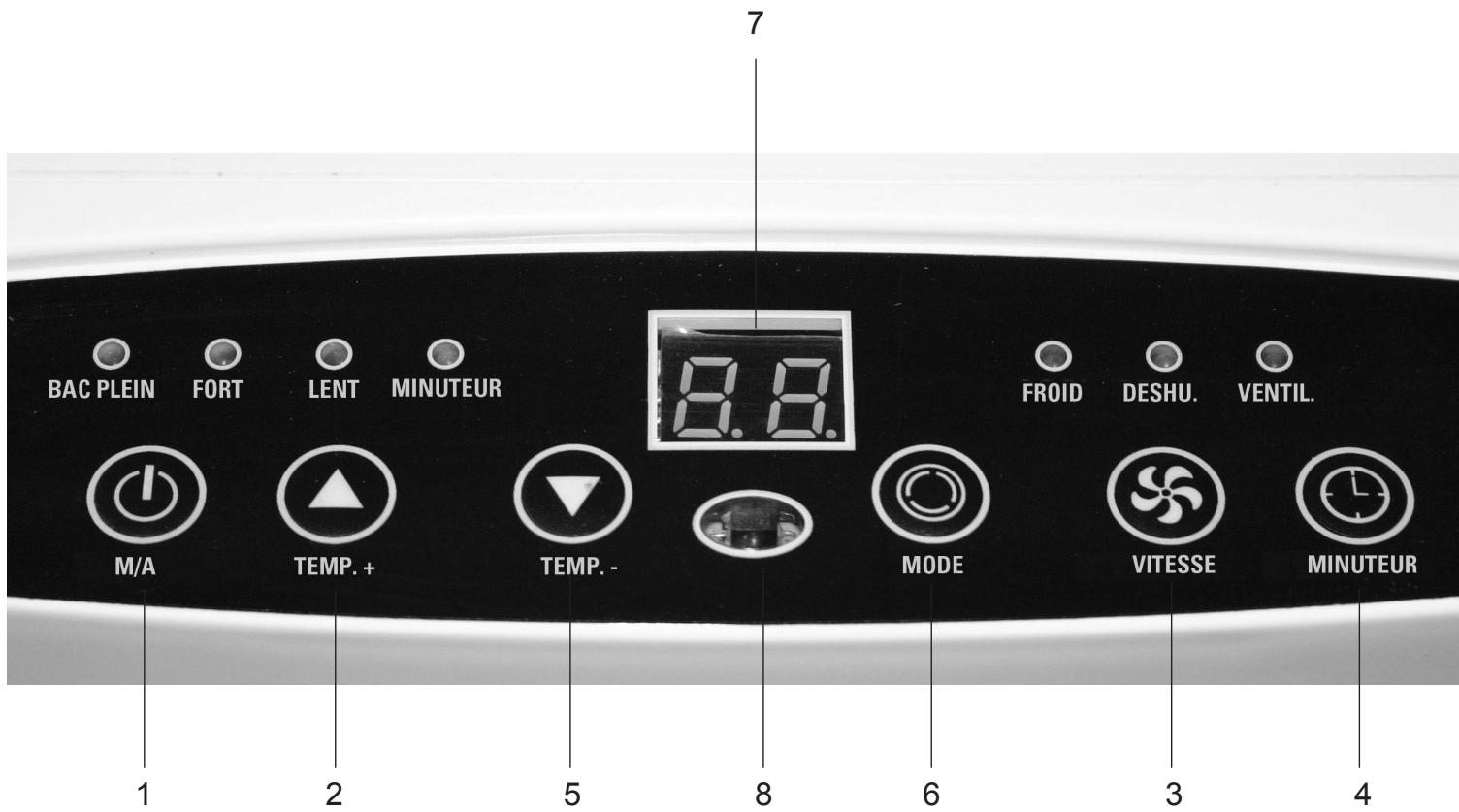

Tableeau de BORD

1. Marche/Arret
2. Augmentation température ou temps
3. Vitesse de ventilation
4. Minuteur
5. Diminution de la température ou du temps
6. Sélection du mode
7. Écran LED
8. Récepteur signal télécommande

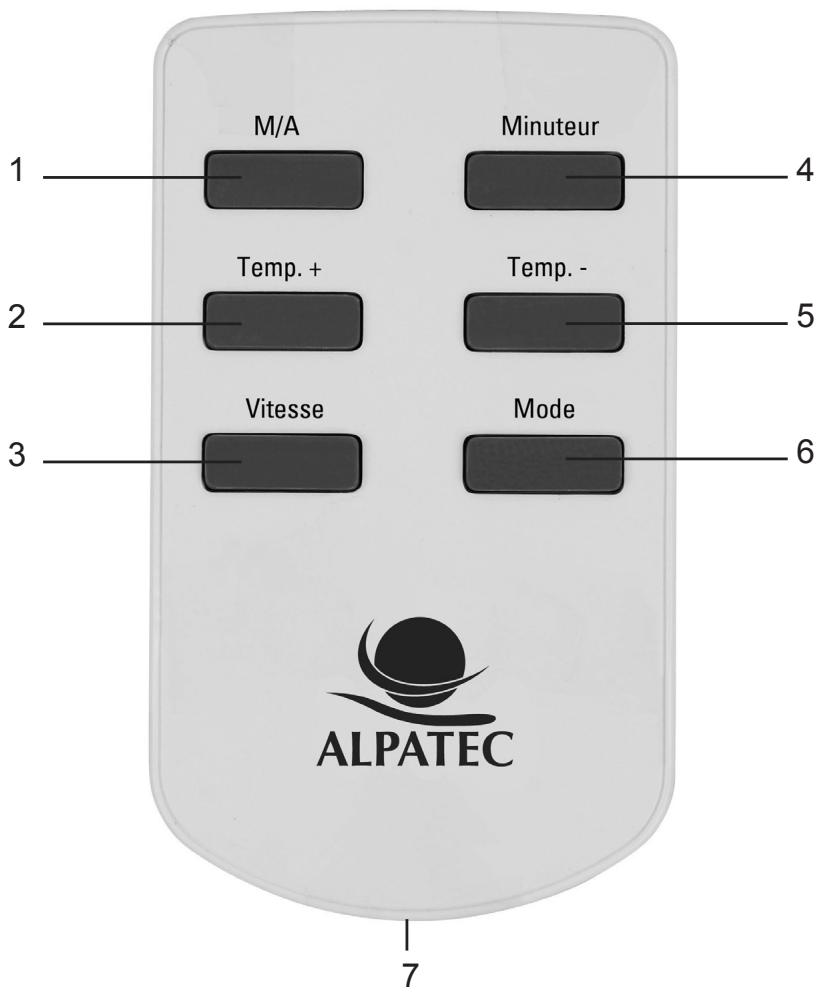

Telecommande

La télécommande de votre appareil fonctionne avec 1 pile plate CR2025.

Pour permettre en place la pile, ouvrez le couvercle à l'arrière de la télécommande en le faisant glisser vers l'extérieur, insérez la pile dans le compartiment et refermez le couvercle.

1. Marche / Arrêt
2. Augmentation température ou temps
3. Vitesse de ventilation
4. Minuteur
5. Diminution de la température ou du temps
6. Sélection du mode
7. Compartiment pile (non visible)

Attention au sens d'insertion de la pile.

Si vous n'utilisez pas votre télécommande pendant une longue période, stérilez la pile.

En fin de vie de votre appareil et avant de le recycler par la filière adaptée, stérilez la pile de la télécommande.

Pour la protection de l'environnement, les piles usagées doivent être rapportées chez son revendeur.

Le climatiseur doit être installé dans un local approprié. Il est recommandé de réduire au minimum le rayonnement solaire au moyen de volets et/ou rideaux.

Ne pas gérer les entrées et sorties d'air de l'appareil.

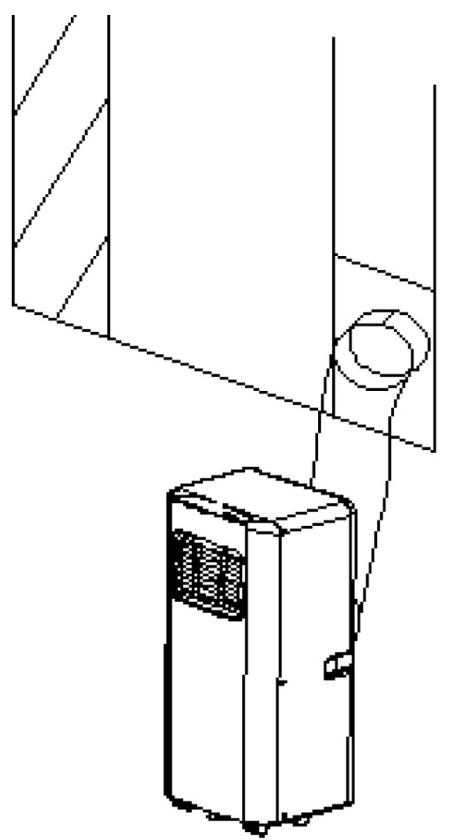

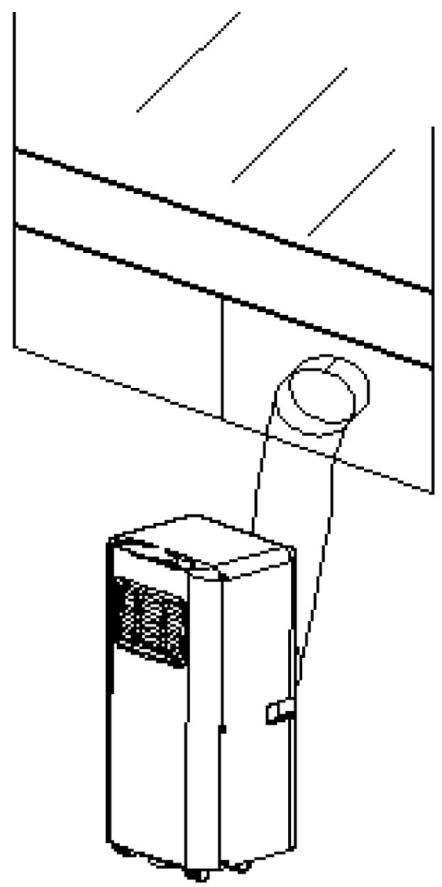

Installation MOBILE (à travers une fenêtrée ou porte fenêtrée entreouverte)

Monter la gaine d'air chaud (7) sur la sortie d'air arrêté de l'appareil en utilisant la liaison fournie (9). Assembler l'embout (8) sur l'extrémité libre.

Positionner le climatiseur devant une fenêtre ou une porte-fenêtre et fixer l'accessoire entre les battants.

Installation « FIXE

Le climatiseur peut être installé sur un trou fixe pratiqué dans un mur.

Réaliser une ouverture de diamètre adapté et fixer l'extrémité de la gaine (en utilisant un tuyau PVC par exemple).

Veiller à respecter une distance d'environ 50 cm entre l'appareil et le mur pour permettre la circulation d'air.

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage.

Vous apportez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usagés. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
