Intitulé	Valeur / Description
Type de produit	Serveur de stockage FUJITSU NC
Caractéristiques techniques principales	Technologie de stockage en réseau, support pour plusieurs protocoles de communication
Alimentation électrique	Alimentation redondante, 100-240V AC
Dimensions approximatives	Largeur : 19 pouces, Hauteur : 1U
Poids	Environ 10 kg
Compatibilités	Compatible avec divers systèmes d'exploitation et environnements de virtualisation
Type de batterie	Non applicable (serveur sans batterie intégrée)
Tension	100-240V AC
Puissance	Consommation électrique variable selon la configuration
Fonctions principales	Stockage de données, gestion de fichiers, sauvegarde et récupération
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des filtres, mise à jour du firmware
Pièces détachées et réparabilité	Disponibilité de pièces détachées, possibilité de mise à niveau des composants
Sécurité	Fonctions de sécurité intégrées, telles que le chiffrement des données et l'authentification
Informations générales utiles	Vérifier la compatibilité avec l'infrastructure existante avant l'achat

FOIRE AUX QUESTIONS - NC FUJITSU

Comment installer le FUJITSU NC ?

Pour installer le FUJITSU NC, suivez ces étapes : 1. Déballez le produit et vérifiez que tous les composants sont présents. 2. Connectez le câble d'alimentation. 3. Branchez le FUJITSU NC à votre réseau via un câble Ethernet. 4. Allumez l'appareil et suivez les instructions à l'écran pour finaliser l'installation.

Que faire si le FUJITSU NC ne s'allume pas ?

Si le FUJITSU NC ne s'allume pas, vérifiez d'abord que le câble d'alimentation est correctement connecté et que la prise électrique fonctionne. Essayez de brancher l'appareil sur une autre prise. Si le problème persiste, contactez le support technique.

Comment réinitialiser le FUJITSU NC aux paramètres d'usine ?

Pour réinitialiser le FUJITSU NC, accédez au menu des paramètres dans l'interface utilisateur. Sélectionnez 'Réinitialisation' puis 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et attendez que l'appareil redémarre.

Pourquoi le FUJITSU NC ne se connecte-t-il pas à Internet ?

Si le FUJITSU NC ne se connecte pas à Internet, vérifiez que le câble Ethernet est bien branché et que votre routeur fonctionne correctement. Assurez-vous également que les paramètres de réseau sont correctement configurés dans l'interface de l'appareil.

Comment mettre à jour le firmware du FUJITSU NC ?

Pour mettre à jour le firmware, accédez au menu des paramètres et sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran pour télécharger et installer la dernière version disponible.

Que faire si je rencontre des erreurs de connexion ?

Si vous rencontrez des erreurs de connexion, essayez de redémarrer le FUJITSU NC et votre routeur. Vérifiez également les paramètres de votre réseau et assurez-vous qu'il n'y a pas de problèmes de signal ou de configuration.

Comment contacter le support technique de FUJITSU ?

Pour contacter le support technique de FUJITSU, visitez le site officiel de FUJITSU et accédez à la section 'Support'. Vous y trouverez des informations sur les méthodes de contact, y compris le téléphone, l'e-mail et le chat en ligne.

MODE D'EMPLOI NC FUJITSU

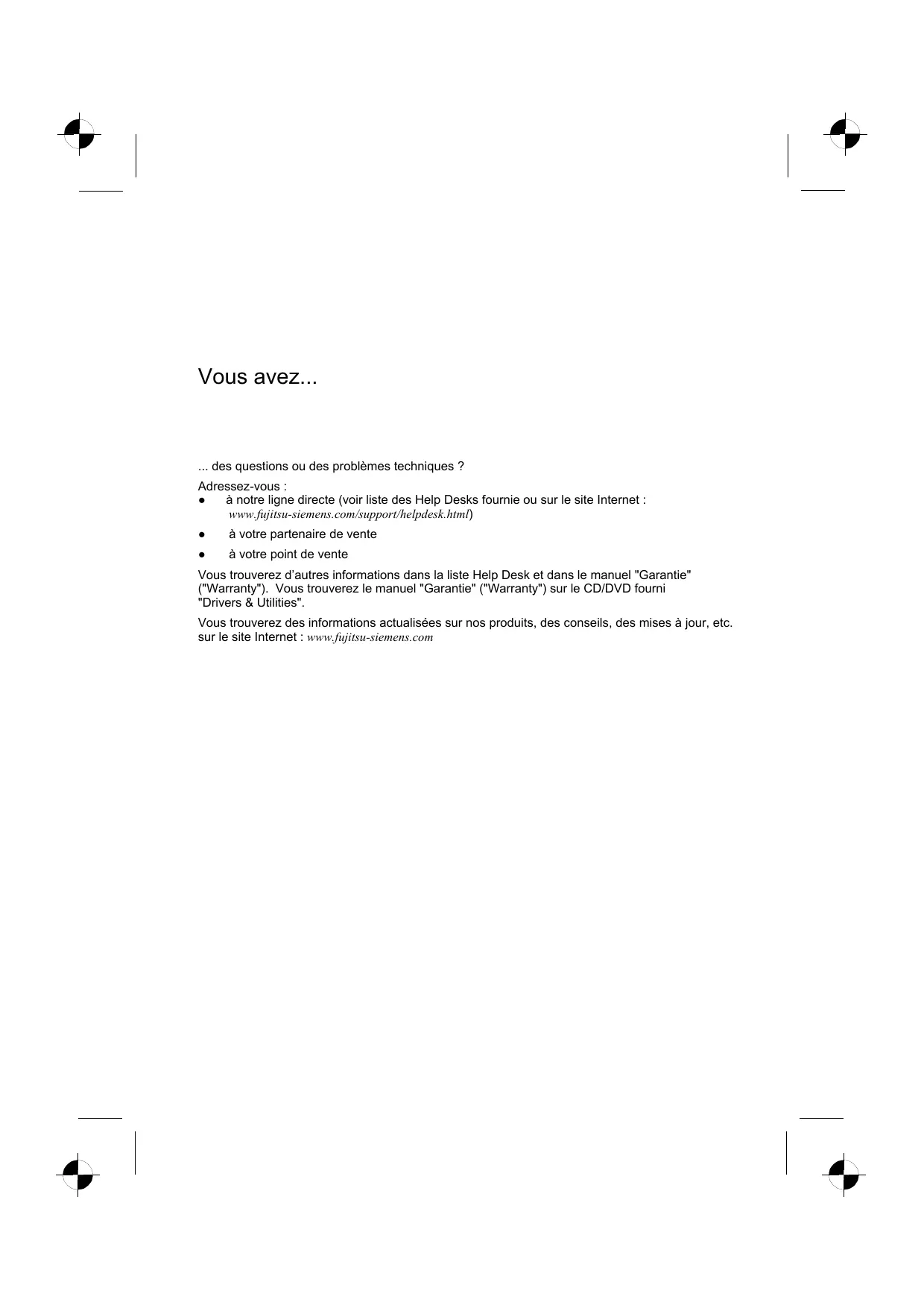

... des questions ou des problèmes techniques?

Adresse-vous :

• à notre ligne directe (voir liste des Help Desks fournie ou sur le site Internet : www.fujitsu-siemens.com/support/helpdesk.html)

Vous trouvez d'autres informations dans la liste Help Desk et dans le manuel "Garantie" ("Warranty"). Vous trouvez le manuel "Garantie" ("Warranty") sur le CD/DVD fourni "Drivers & Utilities".

Vous trouverez des informations actualisées sur nos produits, des conseils, des mises à jour, etc. sur le site Internet: www.fujitsu-siemens.com

Manuel d'utilisation

Analyse des problèmes et conseils

Vues du notebook

Caractéristiques techniques

Remarques importantes

Remarques du constructeur

Première mise en service du notebook

Index

Travailler avec le notebook

Fonctions de sécurité

Connecter des périphériques

Extension mémoire

Configuration système dans l'Utilitaire Setup BIOS

Deuxième disque dur en RAID (en option)

Microsoft, MS, MS-DOS, Windows et Windows NT sont des marques déposées de Microsoft Corporation.

Pentium est une marque déposée de Intel Corporation, USA.

Acrobat Reader est une marque commerciale de Adobe Systems Incorporated.

Macrovision est une marque commerciale de Macrovision Corporation, USA.

MultiMediaCard est une marque déposée d'Infineon Technologies AG.

Sony et Memory Stick sont des marques commerciales de Sony Electronics, Inc.

Toutes les autres marques commerciales citées sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs et sont protégées comme tel.

Copyright © Fujitsu Siemens Computers GmbH 2005

Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication (même partielles) par photocopie ou procédé analogue.

Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.

Tous droits réservés, y compris en cas d'octroi de brevet ou d'enregistrement comme modèle d'utilité.

Sous réserve de disponibilité et de modifications techniques.

Sommaire

Grâce à une technologie novatrice 1

Symboles 2

Vues du notebook 3

Remarques importantes 5

Consignes de sécurité 5

Remarques pour le montage et le démontage des cartes et des composants 6

Économie d'énergie 7

Stockage d'un accumulateur 7

Emporter son notebook 8

Avant de partir en voyage 8

Transporter le notebook 8

Nettoyer le notebook 9

Première mise en service du notebook 11

Déballage et contrôle du notebook 11

Choix d'un emplacement 12

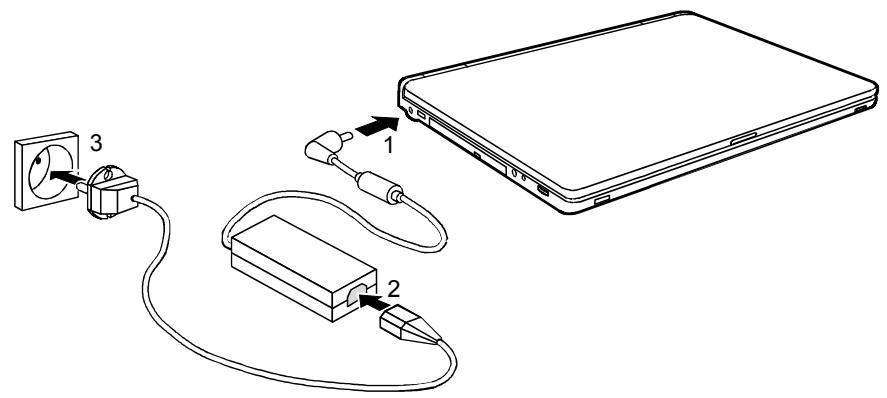

Brancher l'adaptateur d'alimentation 12

Première mise sous tension du notebook 13

Travailler avec le notebook. 15

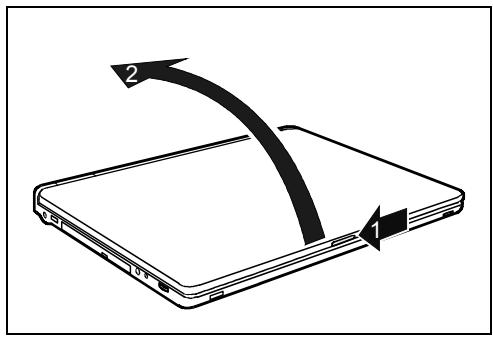

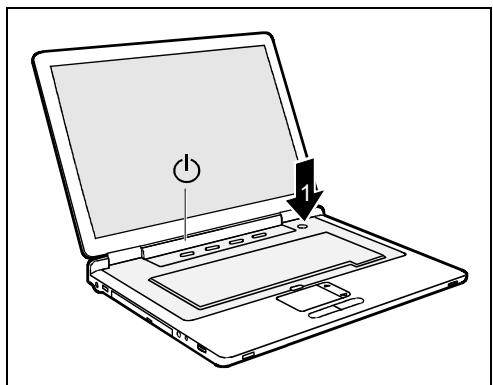

Mettre le notebook sous tension 15

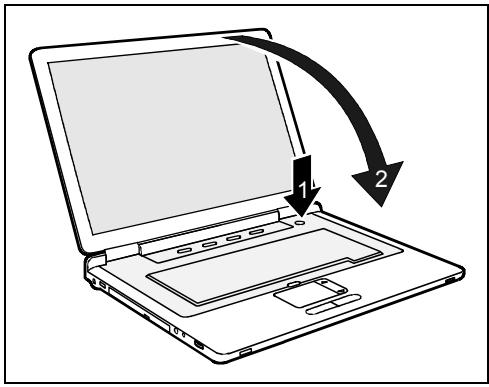

Mettre le notebook hors tension 16

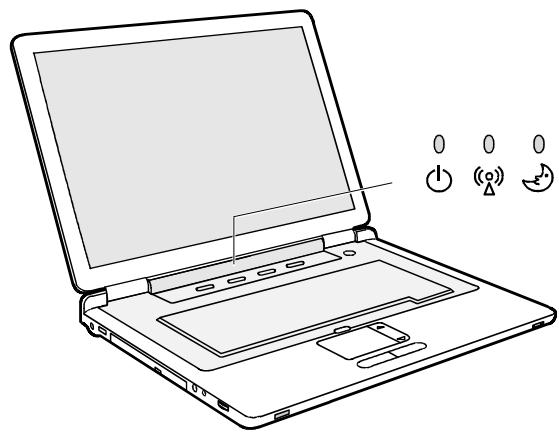

Voyants d'état 17

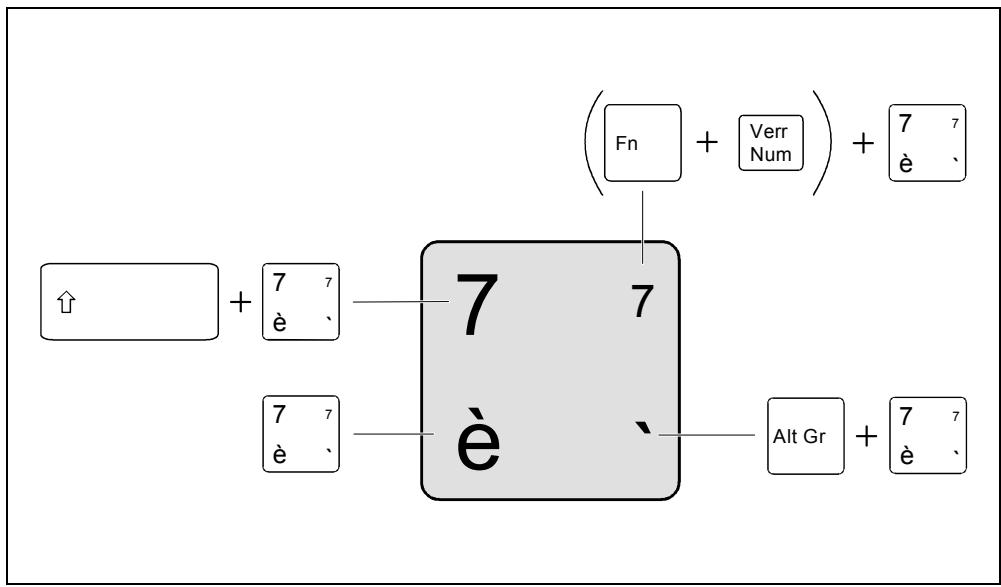

Clavier 19

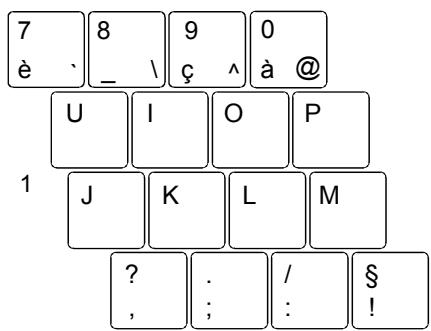

Bloc numérique virtuel 21

Combinaison de touches 22

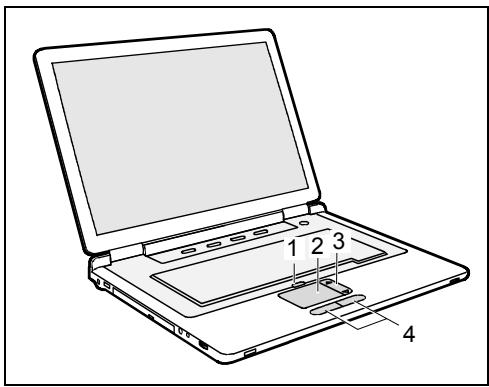

Surface tactile, touches de la surface tactile et interrupteur marche/arrêt pour la surface tactile.... 24

Ecran LCD 26

Remarques relatives à l'écran LCD 26

Réglages de l'écran 27

Accumulateur 27

Chargement, entretien et maintenance de l'accumulateur 28

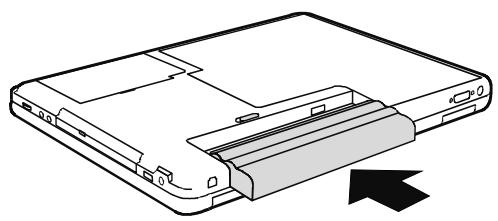

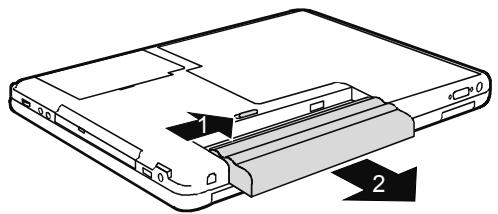

Monter et démonter un accumulateur 28

Utilisation des fonctions d'économie d'énergie 29

Cartes Express Card 30

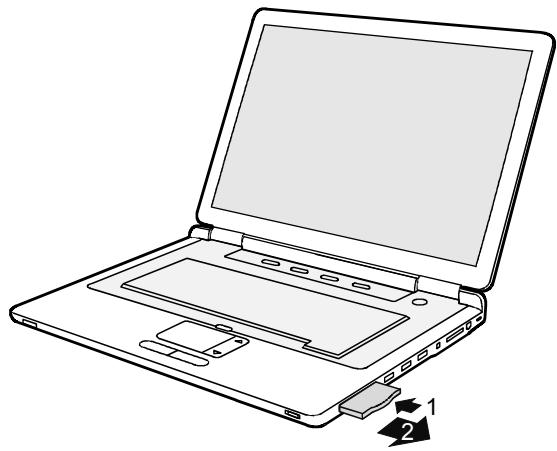

Insérer une carte ExpressCard 30

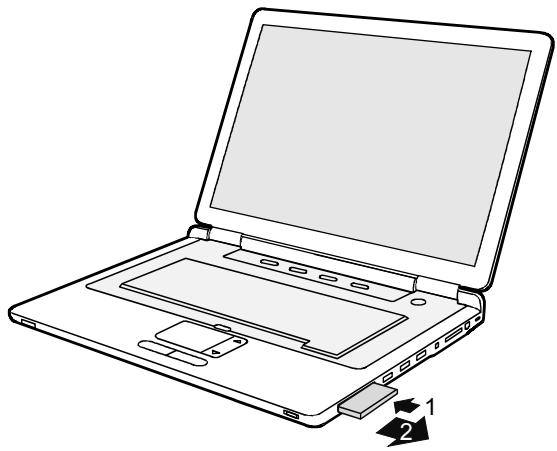

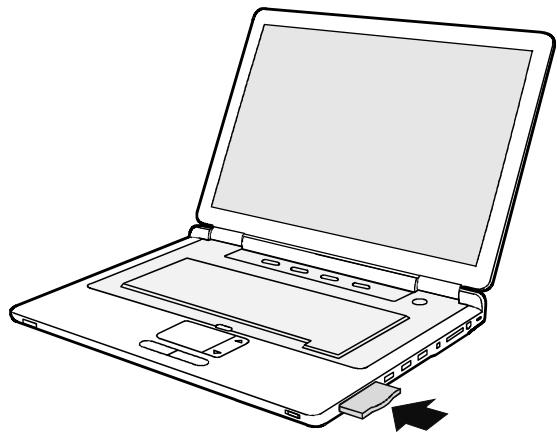

Retirer une carte ExpressCard 31

Cartes Memory Card 33

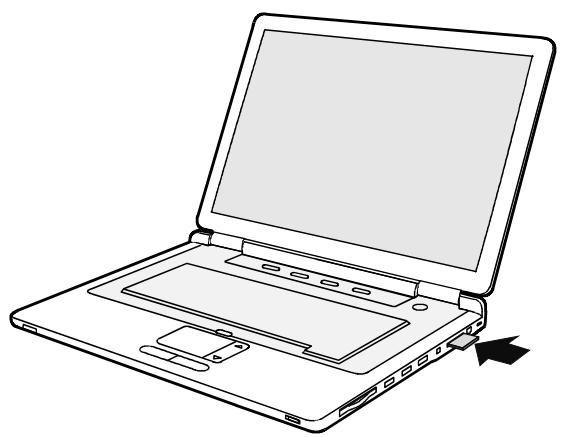

Insérer une carte Memory Card 33

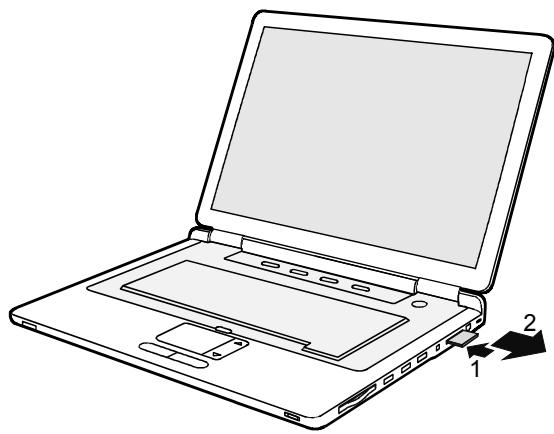

Retirer une carte Memory Card 34

Disque dur 35

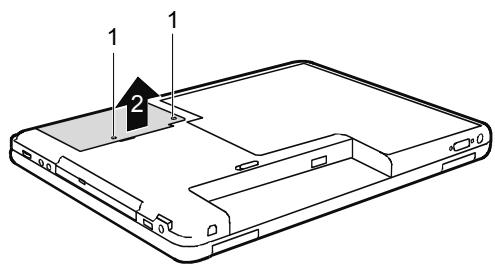

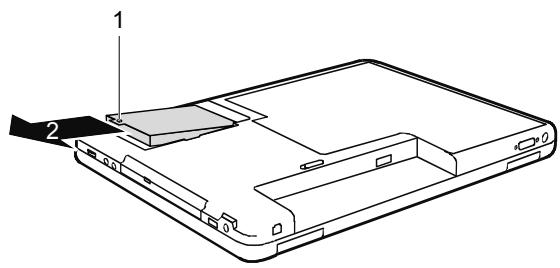

Démonter le disque dur 35

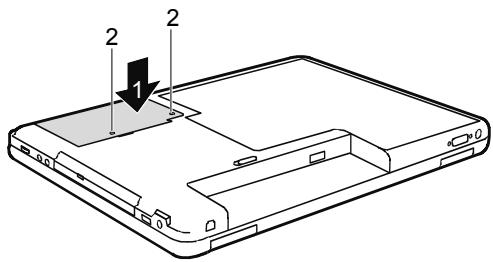

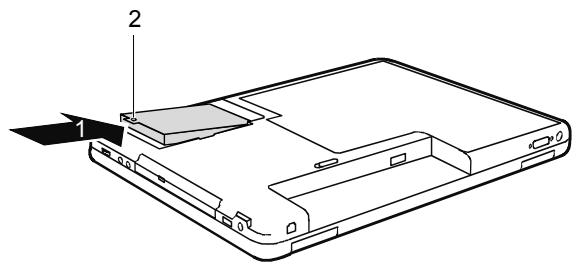

Monter un disque dur 36

Lecteur de CD-ROM/DVD. 37

Lecteur combiné CDRW / DVD 38

Lecteur DVD+RW 38

Lecteur double DVD±RW 38

Lecteur DVD multi-format compatible double couche 39

Manipuler les CD/DVD 39

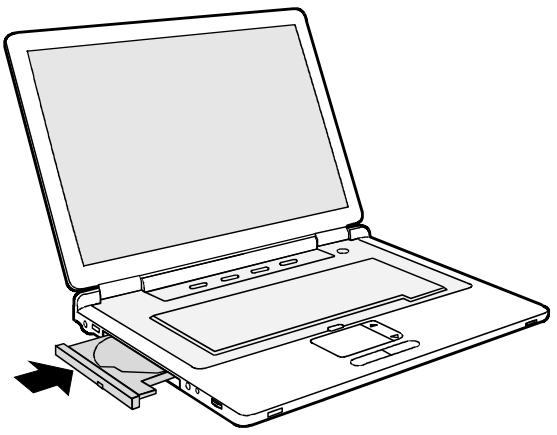

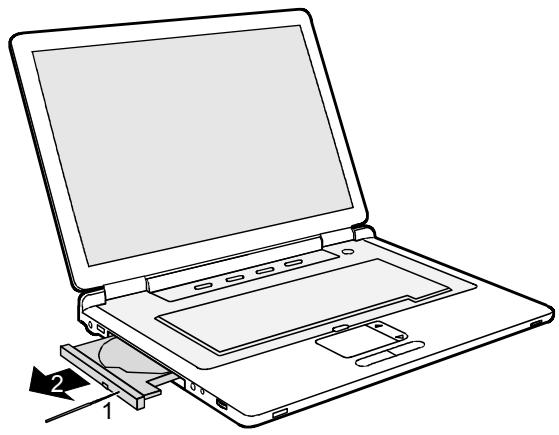

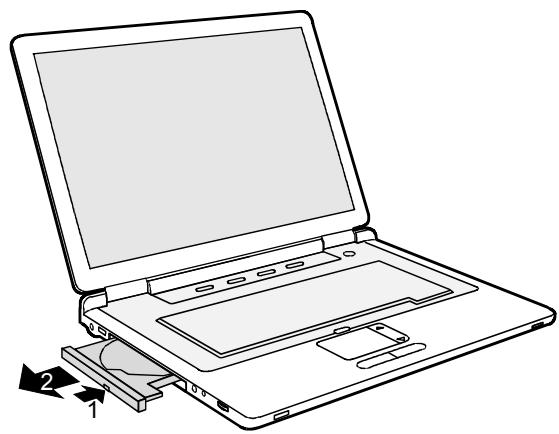

Introduire ou retirer un CD/DVD. 40

Codes régionaux pour DVD vidéo et lecteurs DVD 42

Adapter la fonction AutoPlay du lecteur de CD/DVD 42

Microphone et haut-parleurs 43

Régler le volume 43

Commande à distance pour PowerCinema InstantON 44

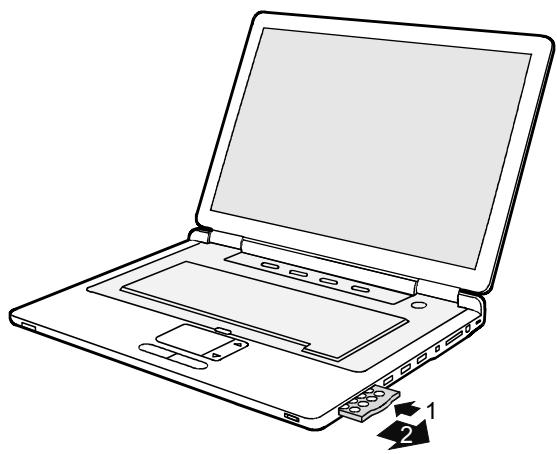

Retirer la télécommande 44

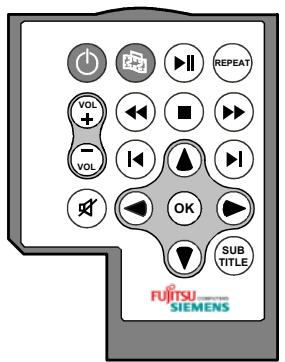

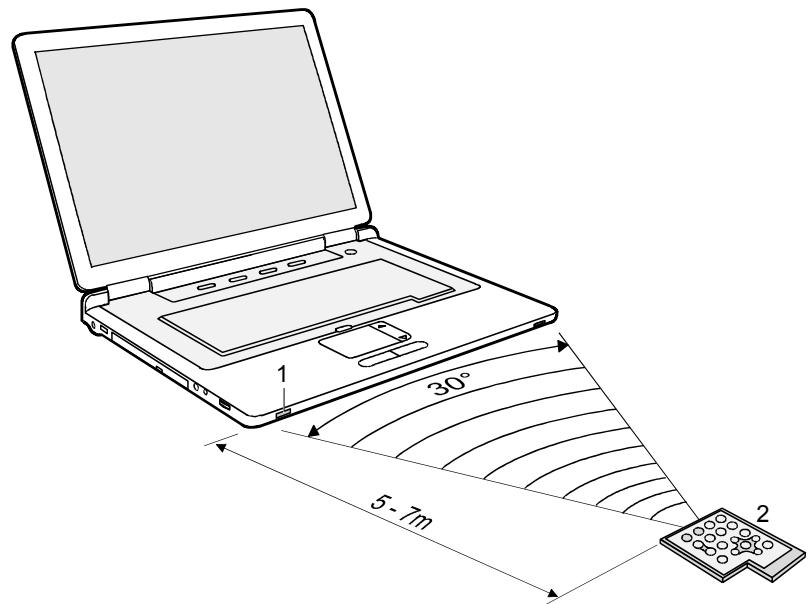

Utiliser la télécommande 45

Modem 56K intégré 47

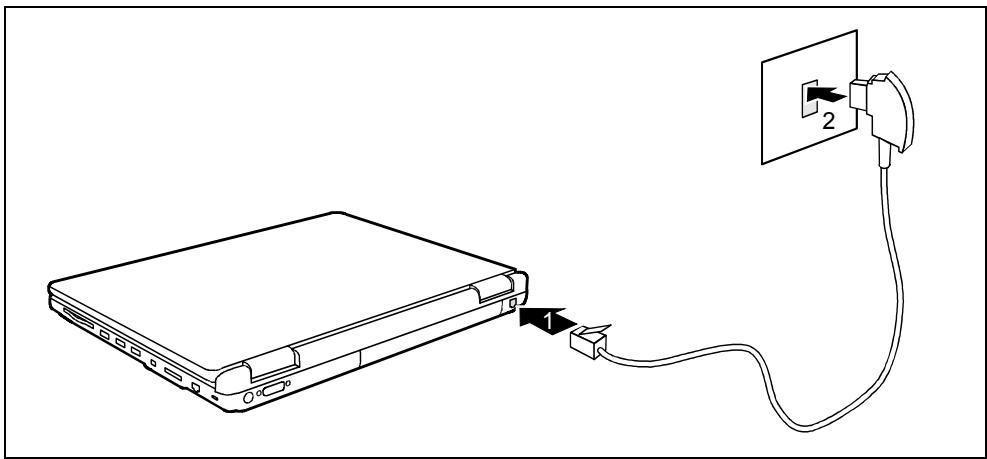

Brancher le modem du notebook sur la prise téléphonique 48

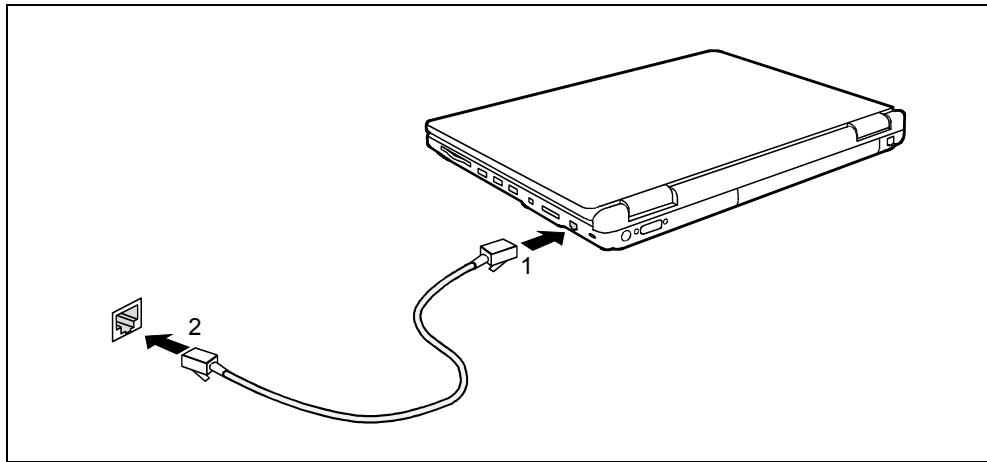

Ethernet et LAN. 49

Wireless LAN 50

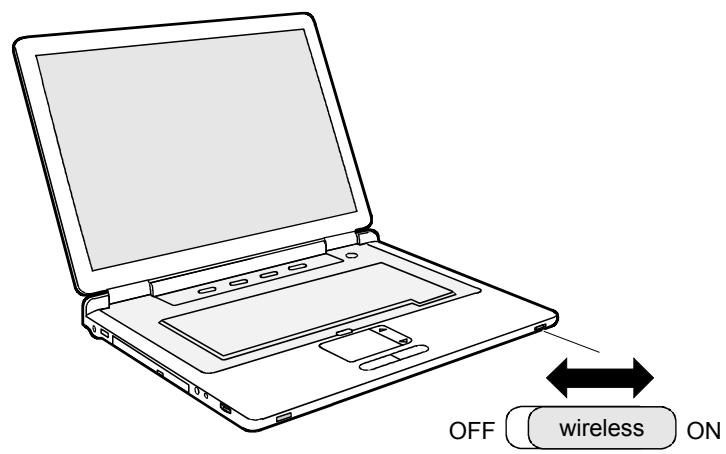

Activer/désactiver le module Wireless LAN 50

Fonctions de sécurité 51

Bref aperçu des fonctions de sécurité 51

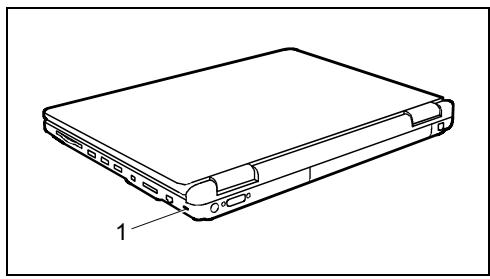

Utiliser le Kensington Lock. 51

Installer une protection par mot de passe dans l'Utilitaire Setup BIOS 52

Protection de l'Utilitaire Setup BIOS (mots de passe administrateur et utilisateur) 52

Régler l'autorisation d'accès à l'Utilitaire Setup BIOS 54

Protection par mot de passe du système d'exploitation 54

Connecter des périphériques 55

Ports 56

Connecter un moniteur externe 56

Connecter des périphériques USB 57

Lecteurs de disquette USB 57

Connecter des appareils audio externes 58

Connecter un appareil externe à S-Video Out 58

Connecter périphériques au port FireWire 59

Extension mémoire 61

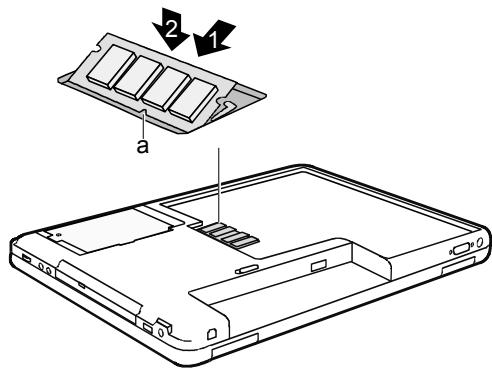

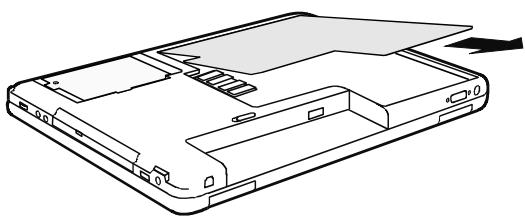

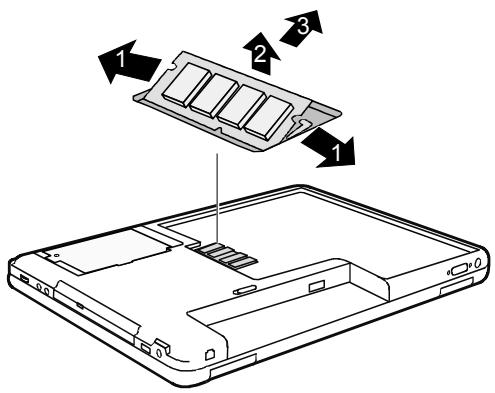

Monter/démonter les modules d'extension mémoire 61

Configuration système dans l'Utilitaire Setup BIOS 65

Démarrer l'Utilitaire Setup BIOS 65

Utiliser l'Utilitaire Setup BIOS 66

Quitter l'Utilitaire Setup BIOS 66

Deuxième disque dur en RAID (en option) 67

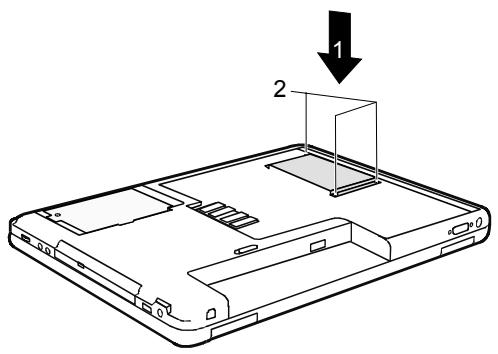

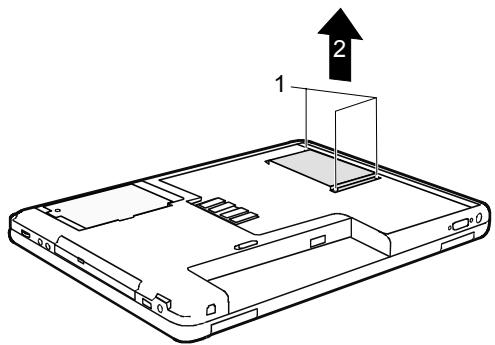

Monter et démonter un deuxième disque dur 67

Analyse des problèmes et conseils 71

Restaurer le logiciel installé 71

Restaurer PowerCinema InstantON 72 Restaurer le système d'exploitation 72 Restaurer les pilotes, les manuels et les logiciels spéciaux 74

L'heure ou la date du notebook ne correspondent pas 74 L'écran LCD du notebook ne s'écaille pas 75 L'affichage sur l'écran LCD du notebook n'est pas très lisible 75 Le moniteur externe reste nombre 75 L'affichage sur le moniteur externe n'apparaît pas ou défile 76 Après la mise sous tension, le notebook ne démarre pas 76 Le notebook s'est arrêté de fonctionner 77 L'imprimante n'imprime pas 77 Le DVD vidéo s'arrête 77 Messages d'erreur sonores 78

179 Notebook 79 Accumulateur 80 L'adaptateur d'alimentation 90 W 80 L'adaptateur d'alimentation 120 W 80

Remarques du constructeur 81 Élimination et recyclage 81 Déclarations de conformité (Declarations of Conformity) 81 Technologie protégée par copyright 81 Marquage CE 81

Index 83

Grâce à une technologie novatrice...

et à son design ergonomique, votre AMILO est un notebook amical et fiable.

Votre notebook existe en plusieurs modèles. La plupart des sections de ce manuel d'utilisation s'appliquent à toutes les configurations - nous attirerons notre attention sur les différences spécifiques. Certaines images peuvent ne pas correspondre à votre modèle, elles sont uniquement destinées à expliquer le principe.

Votre système d'exploitation (p. ex. Microsoft Windows XP Home) est déjà installé et configuré de façon optimale de manière à vous permettre de démarrer immédiatement lorsque vous mettrez votre AMILO sous tension la première fois.

Votre notebook intègre la technologie la plus récente pour vous permettre de découvrir l'informatique dans des conditions optimales. Selon votre modèle, les composants suivants sont présents :

• mémoire vive de max. 2 Goctets (RAM)
• un lecteur combiné CDRW / DVD ou un lecteur DVD+RW ou un double lecteur DVD±RW ou un lecteur DVD multi-format compatible double couche pour regarder des films sur DVD ou graver des CD/DVD.
• une sortie S-Video pour raccorder votre notebook à votre téléviseur
• un port FireWire pour raccorder des périhériques rapides comme, p. ex., un camescope numérique (Note : "périhériques" et "camescope" sont conservés tels quels car la correction n'est pas certaine.)
• quatre ports USB pour ajouter très facilement une webcam, une console de jeu et une imprimante notamment
• une interface infrarouge (CIR = Customized InfraRed) pour pouvoir utiliser votre notebook avec une commande à distance
• un modem interne pour surfer sur Internet
• Un logement ExpressCard dans lequel vous pouvez utiliser une carte ExpressCard/34 ou ExpressCard/54
• un contrôleur audio intégré, deux haut-parleurs stéréo et un haut-parleur de basses (Subwoofer) pour le plaisir des oreilles. Vous pouvez même connecter un microphone et des haut-parleurs externes pour bénéficier d'une meilleure sortie audio.

Grâce à l'Utilitaire Setup du BIOS, vous pouvez contrôler le matériel de votre notebook et protéger votre système contre tout accès non autorisé en utilisant la puissance de la protection par mots de passe.

Ce manuel d'utilisation vous montre, entre autres, comment mettre en service et utiliser votre AMILO.

Vous trouverez d'autres informations sur votre AMILO :

• dans les Manuels "Safety" (Sécurité) et "Warranty" (Garantie)
• dans la documentation du logiciel WLAN (fichier PDF sur le CD/DVD "Driver & Utility")
• dans la documentation de votre système d'exploitation
• dans les fichiers d'informations (par exemple :. TXT,. DOC,. CHM,. HLP,. PDF,. HTML)

Symboles

Vous rencontrez dans ce manuel les symboles suivants :

signale des remarques à respecter impérativement pour votre propre sécurité, celle de votre appareil et celle de vos données. La garantie s'éteint à l'instant où vous endommagez le notebook en ne respectant pas ces consignes.

signale des informations importantes pour l'utilisation du système.

signale une opération que vous devez exécuter.

Cette police correspond à des affichages écran.

Cette police symbolise des noms des programmes, des commandes ou des options de menu.

"Guillemets" servent à identifier des titres de chapitres, des noms de disques durs, de CD, de DVD et différents concepts à mettre en évidence.

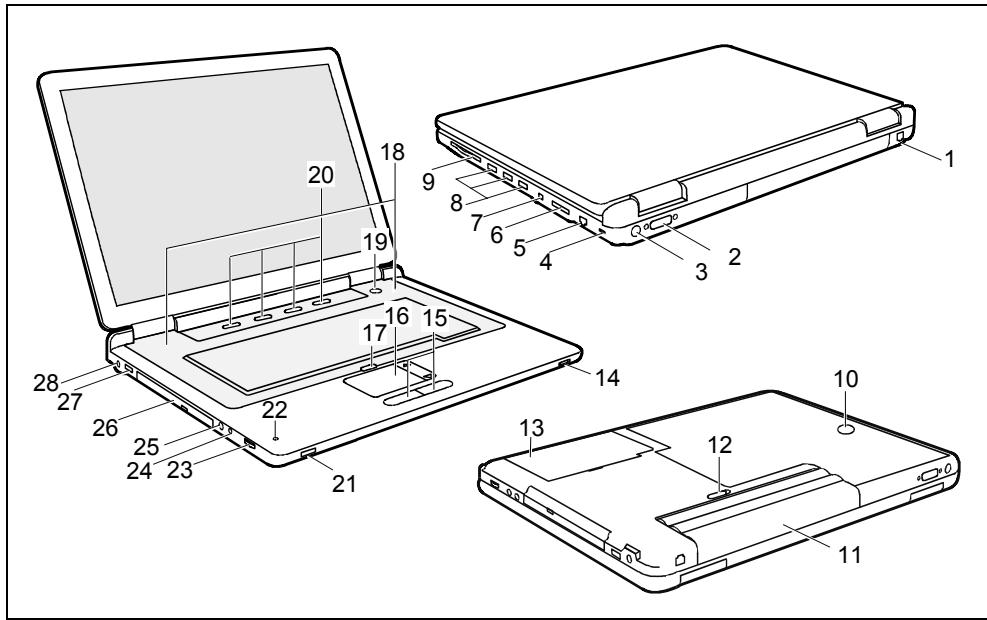

Dans ce chapitre seront présentés les différents composants matériels de votre notebook. Vous obtiendrez un aperçu des voyageants et des ports du notebook. Familiarisez-vous avec ces différents éléments avant de travailler avec le notebook.

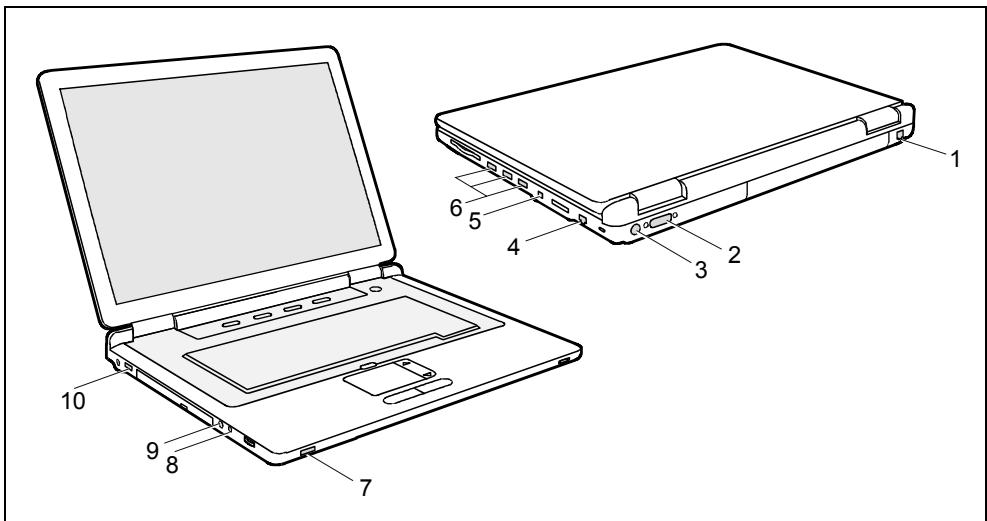

1 = Port modem 2 = Prise DVI-I 3 = Prise S-Viséo Out 4 = Dispositif Kensington Lock 5 = Port LAN 6 = Logement carte Memory Card 7 = Port FireWire 8 = Ports USB 9 = Logement pour carte ExpressCard 10 = Haut-parleur de basses (Subwoofer) 11 = Accumulator 12 = Verrouillage de l'accumulateur 13 = Disque dur 14 = Interrupteur Marche/Arrêt pour Wireless LAN

15 = Touches surface tactile 16 = Surface tactile 17 = Interrupteur Marche/Arrêt pour la surface tactile 18 = Haut-parleurs internes 19 = Interrupteur Marche/Arrêt du notebook 20 = Touches Easy Launch 21 = Interface CIR 22 = Micro interne 23 = Bouton de réglage de volume 24 = Port écouteurs/SPDIF 25 = Port microphone/Line-In 26 = Lecteur de CD-Rom/DVD 27 = Port USB 28 = Prise de tension continue (DC IN)

Remarques importantes

Ce chapitre contient des consignes de sécurité que vous devez observer en utilisant votre notebook. Les autres consignes vous fournissent des informations utiles concernant votre notebook.

Consignes de sécurité

Respectez les consignes de sécurité reprises dans le manuel "Safety" (Sécurité) et les remarques suivantes.

Lisez attentivement les sections du manuel identifiées par le symbole ci-contre.

• Lors du branchement et du débranchement des câbles, respectez les consignes figurant dans le présent manuel d'utilisation.
• N'utilisez que des accumulateurs conçus pour ce notebook. Ne conservez pas les accumulateurs dans le notebook pendant une longue période. Ne laissez pas tomber les accumulateurs et veillez à ne pas endommager leurs boîtiers (risque d'inflammation). Si les accumulateurs sont défectueux, vous ne devez plus les utiliser. Ne touchez pas les contacts électriques des accumulateurs. Les pôles négatif et positif d'un accumulateur ne doivent pas être reliés l'un à l'autre. Les accumulateurs doivent être éliminés selon les dispositions locales en matière de déchets spéciaux. La pile au lithium (pile bouton) se trouvant dans votre notebook ne peut être remplacée que par un technicien autorisé. Un échange incorrect risque de provoquer une explosion. La pile de remplacement doit être d'un type commandé par Fujitsu Siemens Computers. La pile au lithium doit être éliminée selon les dispositions locales en matière de déchets spéciaux.
• Respectez les consignes en matière d'environnement dans le chapitre "Caractéristiques techniques" et le chapitre "Première mise en service du notebook" avant de mettre notre notebook en service et sous tension pour la première fois. Pour le nettoyage, tenez compte des indications reprises dans le paragraphe "Nettoyer le notebook".
• Emportez ce manuel d'utilisation avec votre notebook. Si vous cédez ce notebook à une autre personne, donnez-lui aussi le manuel d'utilisation. Si vous possédez un notebook avec fonction Wireless LAN, respectez également les autres consignes de sécurité spécifiques aux appareils avec fonction Wireless LAN dans le manuel "Safety" (Sécurité).

Cet notebook satisfait aux dispositions en matière de sécurité valables pour les équipements informatiques. En cas de doute sur l'utilisation de l'appareil dans un environnement donné, veuillez vous adresser à votre point de vente ou à notre Hotline/groupe d'assistance (Help Desk).

Remarques pour le montage et le démontage des cartes et des composants

Toute réparation du notebook doit être exécutée exclusivement par du personnel qualifié. Les interventions non conformes ou l'ouverture non autorisée du boîtier représentent des risques pour l'utilisateur (électrocution, risque d'incendie). En outre, le droit à la garantie s'éteint.

• Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant.
• Démontez l'accumulateur.
• Manipulez avec précaution les mécanismes de verrouillage de la batterie et d'autres composants. N'utilisez jamais d'objets tranchants tels, p. ex., un tournevis, une paire de ciseaux ou un couteau comme levier pour retirer des caches.

Les cartes constituées de composants à risque electrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l'étiquette ci-contre : Les cartes constituées de composants à risque électrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l'étiquette ci-contre :

Lors de la manipulation de cartes ESD, respectez les consignes suivantes :

• Vous devez vous décharger de l'électricité statique (en touchant un objet relié à la terre, par exemple) avant de manipuler les cartes.
• Les appareils et outils utilisés doivent être dépourvus de toute charge statique.
• Débranchez les câbles avant de connecter ou de déconnecter les cartes. Manipulez les cartes en les tenant uniquement par leurs bords. Évitez de toucher les broches ou les circuits d'une carte.

Économie d'énergie

Si vous n'utilisez pas votre notebook, débranchez-le.

Exploitez les fonctions d’économie d’énergie mises à votre disposition (voir chapitre "Travailler avec le notebook"). Si vous utilisez les fonctions d’économie d’énergie proposées par le notebook, il consommera moins d’énergie. Le notebook bénéficiera par conséquent d’une plus grande autonomie et son accumulateur devra être rechargé moins souvent.

Économie d'énergie sous windows

Si vous avez raccordé à votre notebook un moniteur disposant de fonctions d'économie d'énergie, vous pouvez les régler dans l'onglet Ecran de veille. Choisissez dans le menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Écran de veille un écran de veille.

D'autres fonctions d'économie d'énergie vous pouvez régler dans le menu Démarrer - Panneau de configuration - Performances et maintenance - Options d'alimentation.

Stockage d'un accumulateur

Si vous n'utilisez pas les accumulateurs pendant une longue période, retirez-les du notebook. Ne gardez pas d'accumulateurs dans l'appareil !

Stockez l'accumulateur chargé à la moitié ou au tiers de sa capacité. L'accumulateur doit être stocké dans un endroit sec et à des températures comprises entre 0°C et +30°C. Plus la température de stockage est BASSE, moins l'accumulateur se déchargera de lui-même.

Emporter son notebook

Respectez les consignes qui sont lorsque vous emportez votre notebook.

Avant de partir en voyage

Sauvegardez les données importantes du disque dur. - Désactivez votre module Wireless LAN avant de partir en voyage. Notre notebook sera ainsi moins protégé et vous éviterez ainsi de perturber les appareils sensibles aux ondes radio dans les hôpitaux, les aéroports et autres. - Si vous avez l'intention d'utiliser votre notebook pendant un vol en avion, demandez à la compagnie aérienne si elle l'autorise. - Lorsque vous voyagez à l'étranger, assurez-vous que l'adaptateur d'alimentation peut fonctionner sur la tension de secteur disponible sur place. Si ce n'est pas le cas, procurez-vous l'adaptateur d'alimentation correspondant pour votre notebook. N'utilisez aucun autre transformateur!

Si vous voyagez dans un autre pays, vérifiez si la tension de réseau local et les specifications techniques du câble secteur sont compatibles. Si cela n'avait pas été le cas, achetez un câble secteur qui réponde aux conditions locales. N'utilisez pas d'adaptateur pour appareils électriques pour y connecter le notebook.

Votre modem n'est peut-être pas parfaitement compatible avec le système téléphonique local du pays dans lequel vous séjournez. Il peut en résulter de piètres performances ou une défaillance totale du modem.

Transporter le notebook

Retirez tous les supports de données (par exemple, CD, DVD) des lecteurs. - Mettez le notebook hors tension. - Retirez les fiches secteur de l'adaptateur d'alimentation et de tous les périphériques des prises secteur. - Débranchez le câble de l'adaptateur d'alimentation et les câbles de données de tous les périphériques. Rabattez l'écran LCD jusqu'à l'extremum. - Utilisez pour le transport du notebook un sac approprié pour le protéger de la poussière et des chocs. - Protégez le notebook contre les fortes secousses et les températures excessives (le rayonnement direct du soleil dans la voiture, par exemple).

Nettoyer le notebook

Mettez le notebook hors tension. Retirez la fiche secteur de l'adaptateur d'alimentation de la prise secteur. Démontez l'accumulateur.

Le nettoyage de l'intérieur du boîtier ne doit être effectué que par les techniciens autorisés.

Utilisez exclusivement des produits de nettoyage spéciaux pour ordinateurs. Les produits ménagers et de polissage normaux peuvent endommager les inscriptions du clavier et du notebook, la peinture ou même le notebook lui-même.

Évitez toute PENETRATION de liquide dans l'intérieur du notebook.

Vous pouvez nettoyer la surface du boîtier avec un chiffon sec.

S'il est très sale, vous utilisez un chiffon humide trempe préalablement dans de l'eau mélangée avec un détergent doux pour vaisselle et bien essoré.

Pour nettoyer le clavier et la surface tactile, utilisez des chiffons désinfectants.

Première mise en service du notebook

Respectez le chapitre "Remarques importantes".

Avant de pouvoir travailler avec votre notebook pour la première fois, vous devez charger l'accumulateur et installer le logiciel fourni. Le système d'exploitation (p. ex. Windows XP Home) et les pilotes nécessaires pour le matériel sont déjà installés.

Lors de la livraison, l'accumulateur se trouve dans le logement pour accumulateur. L'accumulateur doit être chargé pour que vous puissiez utiliser libre notebook en mode accumulateur.

Lorsque le notebook est utilisé en déplacement, l'accumulateur intégré lui fournit l'énergie nécessaire. Vous pouvez augmenter l'autonomie du notebook en tirant profit des fonctions d'économie d'énergie disponibles.

Lorsque vous utilisez le notebook à la maison ou au bureau, nous vous conseillons de le raccorder à l'adaptateur d'alimentation plutôt que de solliciter l'accumulateur.

La connexion des périphériques externes (une imprimante, une souris par exemple) est expliquée dans le chapitre "Connector des périphériques".

Déballage et contrôle du notebook

Déballez les différents éléments. Vérifiez si le notebook présente des dommages apparents dus au transport.

Si vous constatez des dommages dus au transport, nous vous prions d'informer immédiatement le point de vente compétent!

Nous vous conseillons de ne pas jeter l'emballage d'origine de l'appareil. Conservez l'emballage d'origine, il pourrait vous servir lors d'un transport ultérieur.

Choix d'un emplacement

Avant de mettre votre notebook en place, CHOISISSEZ un emplacement adéquat. Suivez pour cela les conseils suivants:

• Ne posez jamais votre notebook sur une surface non rigide (une moquette, des meubles rembourrés, par exemple). Vous risquez ainsi d'entraver la ventilation et de provoquer des dégâts dus à la surchauffe.
• Ne posez pas le notebook directement sur vos jambes pendant une trop longue période. La face inférieure s'échauffe pendant le fonctionnement normal du notebook. Un contact prolongé avec la peau peut être désagréable voire provoquer des brûlures.
• Posez le notebook sur une surface plane et stable. N'oubliez pas que les pieds en caoutchouc du notebook peuvent laisser des marques sur les surfaces fragiles. L'espace libre autour du notebook et de l'adaptateur d'alimentation doit être d'au moins 100mm pour permettre une ventilation suffisante.
• N'obturez jamais les ouies de ventilation du notebook et de l'adaptateur d'alimentation. Évitez d'exposer votre notebook à des conditions d'environnement extrêmes. Protégez le notebook contre la poussière, l'humidité et la chaleur.

Brancher l'adaptateur d'alimentation

Respectez les instructions données dans le chapitre "Consignes de sécurité".

Le câble secteur livré avec l'appareil répond aux exigences du pays dans lequel vous avez acheté le notebook. Assurez-vous que ce câble secteur est autorisé dans le pays dans lequel vous l'utilisez.

Ne branchez pas l'adaptateur d'alimentation sur une prise de courant avant d'avoir connecté le notebook à l'adaptateur d'alimentation.

N'utilisez pas l'adaptateur d'alimentation pour d'autres notebooks ou d'autres appareils.

N'utilisez pas d'adaptateur d'alimentation qui ne soit pas spécifiquement prévu pour ce notebook.

Raccordez le câble de l'adaptateur d'alimentation (1) à la prise de tension continue (DC IN) du notebook. Raccordez le câble secteur (2) à l'adaptateur d'alimentation. Branchez le câble secteur (3) sur la prise de courant.

Première mise sous tension du notebook

Lorsque vous mettez le notebook sous tension pour la première fois, le logiciel fourni est installé et configuré. Cette procédure ne peut pas être interrompue ; prévoyez par conséquent un certain temps pour son exécution et branchez le notebook sur la tension de secteur via l'adaptateur d'alimentation.

Pendant l'installation, vous pouvez uniquement redémarrer le notebook si le système vous y invite!

Le système d'exploitation est déjà installé sur le disque dur pour faciliter la première mise en service de votre notebook.

• Mettez le notebook sous tension (voir chapitre "Travailler avec le notebook", section "Mettre le notebook sous tension"). Suivez les indications données à l'écran pendant l'installation.

En cas de doute sur les données que le système vous demande d'introduire, lisez le manuel du système d'exploitation.

Si votre notebook est équipé d'un système d'exploitation Windows, le CD/DVD "Drivers & Utilities" est fourni. Sur ce CD/DVD vous trouvez d'autres informations sur le système ainsi que des pilotes, des programmes d'aide, des mises à jour, des manuels, etc.

Travailler avec le notebook

Ce chapitre décrit l'utilisation de base de votre notebook.

La connexion des périphériques externes (une imprimante, une souris par exemple) est expliquée dans le chapitre "Connecter des périphériques".

Respectez les instructions données dans le chapitre "Remarques importantes".

Mettre le notebook sous tension

Placez le déverrouillage (1) dans le sens de la flèche et soulevez l'écran LCD vers le haut (2).

Appuyez sur l'interrupteur Marche/Arrêt (1) pour mettre le notebook sous tension.

Le voyant Marche du notebook s'allume.

Mettre le notebook hors tension

Arrêtez votre système d'exploitation correctement (Windows XP Edition familiale p. ex., dans le menu Démarrer - par la fonction Arrêter). Si le notebook ne s'éteint pas de lui-même, appuyez pendant env. cinq secondes sur l'interrupteur Marche/Arrêt (1). Rabattez l'écran LCD (2) jusqu'à l'enclenchement.

Voyants d'état

Les voyants d'état vous informent sur les états de l'alimentation électrique, des lecteurs et des fonctions du clavier. Les voyants sont également visibles quand le notebook est fermé.

Voyant Marche

Voyant Num Lock

Voyant Wireless LAN

Voyant Caps Lock

Voyant Mode Standby

Voyant Arrêt défile (Scroll Lock)

Voyant accumulateur

Voyant Silent Mode (Mode d'exploitation silencieux)

Voyant du lecteur

Voyant marche

Le voyant s'allume : Le notebook est sous tension. Le voyant est sombre : Le notebook est hors tension.

Voyant wireless LAN

Le voyant s'allume : Le module Wireless LAN est activé. Le voyant est sombre : Le module Wireless LAN est désactivé.

Voyant mode standby

Le voyant s'allume : Le notebook est en mode Standby.

Voyant accumulateur

L'état de charge de l'accumulateur est indiqué par le voyant accumulateur.

Le voyant s'allume: L'accumulateur est complètement charge. Le voyant clignote: L'accumulateur est charge. Le voyant est someb: L'accumulateur est vide.

Voyant du lecteur

Le voyant s'allume : le système accède au lecteur (disque dur, CD/DVD).

Voyant num lock

Le voyant s'allume : La touche NumLK est actionnée.

Les caractères bleus imprimés dans la partie supérieure droite des touches du pavé numérique sont actifs.

Voyant caps lock

Le voyant s'allume : la touche de verrouillage majuscules est actionnée.

Toutes les lettres sont représentées en majuscules. Lorsque la touche est légendée plusieurs fois, c'est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché.

Voyant arrêt défiler (scroll lock)

Le voyant s'allume : la combinaison de touches + defil est actionnée. Sa signification varie selon le programme d'application.

Voyant silent mode (mode d'exploitation silencieux)

Le voyant s'allume : La touche Easy Launch a été actionnée. Le Silent Mode est actif.

Clavier

L'utilisation normale du clavier de votre notebook entraîne une usure progressive de celui-ci. Le légendage des touches en particulier est sensible à une utilisation intensive. Il est possible que l'inscription des touches disparaisse peu à peu pendant la durée de vie du notebook.

Le clavier est disposé de manière à proposer toutes les fonctions d'un clavier étendu. Quelques-unes des fonctions que propose un clavier étendu sont exécutées à l'aide de combinaisons de touches.

La description des touches ci-dessous s'applique au système d'exploitation Windows. Les autres fonctions des touches sont décrites dans le manuel qui accompagne votre programme d'application.

La figure suivante montre comment utiliser les touches légendées plusieurs fois pour afficher un caractère. L'exemple n'est valable que si le voyant CapsLK ne s'allume pas.

Touch de retour arrêté (backspace)

La touche de retour arrêté efface le caractère placé à gauche du curseur.

Touch de tabulation

La touche de tabulation déplace le curseur sur la tabulation suivante.

Touche entrée (return, enter, saut de ligne, retour chariot)

La touche Entrée clôture une ligne de commande. Si vous appuyez sur la touche Entrée, la commande sera exécutée.

Touché de verrouillage majuscules (caps lock)

La touche de verrouillage majuscules active le mode majuscules (l'indicateur CapsLK s'allume). En mode majuscules, toutes les lettres sont représentées en majuscules.

Lorsque la touche est légendée plusieurs fois, c'est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché.

Pour désactiver le mode majuscules, il vous suffit d'actionner la touche majuscules.

Touchemajuscules (shift)

La touche majuscules permet d'afficher les majuscules. Lorsque la touche est légendée plusieurs fois, c'est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché.

Touche fn

La touche Fn permet d'activer les fonctions spéciales affichées sur une touche légendée plusieurs fois (voir "Combinaison de touches").

En cas d'un clavier externe, vous devez appuyer simultanément sur les touches Ctrl et Alt au lieu de la touche Fn.

Touches fléchées

Les touches fléchées permettent de déplacer le curseur dans la direction indiquée par la flèche, c.-à-d. vers le haut, vers le bas, vers la gauche ou vers la droite.

Touche pause

La touche [Pause] interrompt l'affichage écran. Actionnez une touche quelconque pour rétablir l'affichage écran.

Touche de démarrage

Touche Démarage appelle le Menu de démarrage de Windows.

Touche menu

La touche Menu appelle le menu de l'objet sélectionné.

Bloc numérique virtuel

Sur le clavier de votre notebook est dépourvu de bloc numérique séparé. Pour vous permettre cependant d'utiliser les touches d'un bloc numérique avec certaines applications, vous disposez d'un bloc numérique virtuel. Sur le clavier, les touches du bloc numérique virtuel se reconnaissent aux chiffres et symboles imprimés dans la partie supérieure droite de la touche. Lorsque le bloc numérique virtuel est activé, vous pouvez afficher les caractères imprimés sur la partie supérieure droite des touches.

1 = Caractères valides lorsque le voyant Num Lock n'est pas allumé (voir la section "Voyants d'état"). 2 = Caractères valides lorsque le voyant Num Lock est allumé (voir section "Voyants d'objet").

Combinaison de touches

La description des combinaisons de touches ci-dessous s'applique au système d'exploitation Windows. Avec d'autres systèmes d'exploitation et avec certains pilotes, l'une ou l'autre des combinaisons de touches ci-dessus peut ne pas être opérantes.

D'autres combinaisons de touches sont décrites dans le manuel de votre programme d'application.

Les combinaisons de touches sont entretenuès de la façon suivante :

Maintenez la première touche de la combinaison de touches enfoncée. Appuyez simultanément sur la(les) touche(s) nécessaire(s) pour exécuter la fonction.

En cas d'un clavier externe, vous devez appuyer simultanément sur les touches Ctrl et Alt au lieu de la touche Fn.

Activer le mode suspend

Cette combinaison de touches bascule le notebook en mode Suspend.

Activer/désactiver le haut-parleur

Cette combinaison de touches vous permet de mettre le haut-parleur du notebook sous et hors tension.

Changer d'affichage écran

Si vous avez branché un moniteur externe, cette combinaison de touches vous permettra de sélectionner l'écran sur lequel les données s'afficheront.

L'affichage des données est possible :

• uniquement sur l'écran LCD du notebook
• uniquement sur le moniteur externe simultanément sur l'écran LCD du notebook et sur le moniteur externe.

Augmenter le volume

Cette combinaison de touches augmente le volume des haut-parleurs intégrés.

Diminuer le volume

Cette combinaison de touches baisse le volume des haut-parleurs intégrés.

Augmenter la luminosité de l'écran

Cette combinaison de touches augmente la luminosité de l'écran.

Diminuer la luminosité de l'écran

Cette combinaison de touches diminue la luminosité de l'écran.

Basculer entre applications ouvertes

Cette combinaison de touches vous permet de basculer entre plusieurs applications ouvertes.

Exécuter un démarrage à chaud

Cette combinaison de touches permet de redémarrer le notebook. Appuyez sur les touches Ctrl et Alt et maintenez-les enfoncées, puis appuyez sur la touche Suppr. Le Gestionnaire des tâches s'affiche en premier lieu. C'est à la deuxième tentative que le démarrage à chaud est exécuté.

Saut de tabulation négatif

Cette combinaison de touches déplace le curseur sur la tabulation précédente.

Vous trouvez les combinaisons de touches Windows dans la documentation de votre système d'exploitation.

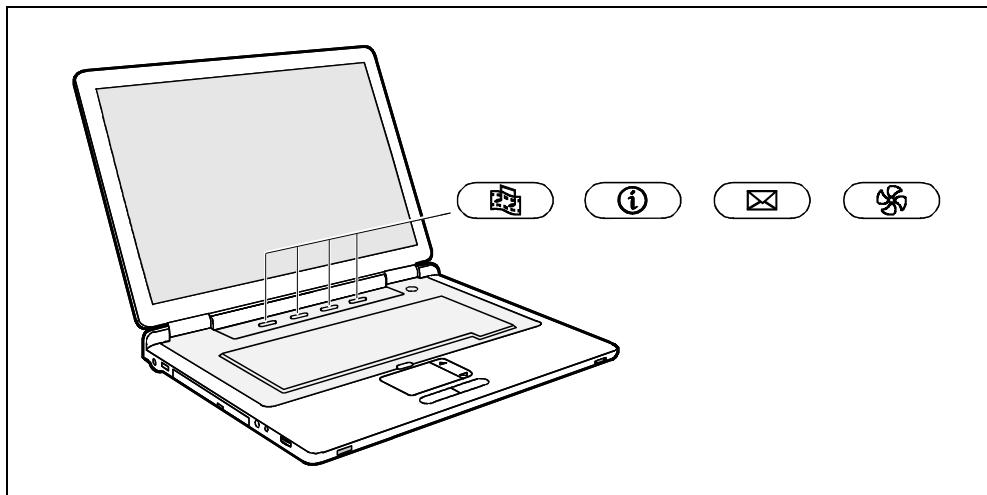

Touches easy launch

Votre notebook est équipé de quatre touches Easy Launch. Il suffit d'actionner une touche pour démarrer les applications ou fonctions suivantes.

PowerCinema instanton

Cette touche vous permet de démarrer PowerCinema InstantON (voir section "Commande à distance pour PowerCinema InstantON").

Internet

Cette touche vous permet de démarrer le navigateur Internet par défaut de votre système.

E-mail

Cette touche vous permet de démarrer le programme de messagerie par défaut de votre système.

Silent mode (mode d'exploitation silencieux)

Cette touche vous permet de réduire la vitesse de rotation du ventilateur du processeur.

Lorsque le Silent Mode est activé, le processeur et la puce graphique ne fonctionnent pas à pleine puissance.

Surface tactile, touches de la surface tactile et interrupteur marche/arrêt pour la surface tactile

1 = Interrupteur Marche/Arrêt pour la surface tactile 2 = Surface tactile 3 = Surface tactile-barre de défilament 4 = Touches surface tactile

La surface tactile vous permet de déplacer le pointeur sur l'écran.

La surface tactile-barre de défilament vous permet aussi de faire défiler l'écran. La barre de défilament sur le bord droit de la surface tactile est symbolisée par des flèches.

Les touches de la surface tactile servent à sélectionner et exécuter des commandes. Elles correspondent aux boutons d'une souris traditionnelle.

Avec l'interrupteur Marche/Arrêt de la surface tactile, vous pouvez désactiver la surface tactile et éviter de déplacer le pointeur à l'écran par inadvertance.

Veillez à ce que la surface tactile n'entre pas en contact avec la saleté, des liquides ou des matières grasses.

Ne manipulez jamais la surface tactile avec des doigts sales.

Ne posez aucun objet lourd (des livres, par exemple) sur la surface tactile ou les touches de celle-ci.

Déplacer le curseur

Déplacez votre doigt sur la surface tactile.

Le pointeur se déplace.

Sélectionner un objet

Déplacez le curseur sur l'objet voulu. Tapez une fois du bout du doigt sur la surface tactile ou appuyez une fois sur la touche gauche.

L'objet est sélectionné.

Exécuter une commande

Déplacez le curseur sur la zone désirée. Tapez à deux reprises du bout du doigt sur la surface tactile ou appuyez deux fois sur la touche gauche.

La commande est exécutée.

Tirer un objet

Sélectionnez l'objet souhaité. Maintenez le bouton gauche enfoncé et déplacez l'objet à l'endroit souhaité en glissant le doigt sur la surface tactile.

L'objet est déplacé.

Faire défilier l'écran avec la barre de défilement de l'écran de la surface tactile

Posez votre doigt sur la barre de défilament de l’écran (bord droit de la surface tactile) et déplacez-le vers le haut ou vers le bas.

La zone d'affichage se déplace vers le haut ou vers le bas.

Remarques relatives à l'écran LCD

Des écrans TFT de qualité supérieure sont intégrés dans les notebooks de Fujitsu Siemens Computers GmbH. Pour des raisons techniques, les écrans TFT sont fabriqués pour une résolution spécifique. Un affichage optimal et net peut uniquement être garanti dans la résolution correspondant à l'écran TFT respectif. Une résolution d'écran différente des specifications peut entraîner un affichage flou.

On entend par résolution d'écran le nombre de pixels ("Picture Element" = élément d'image) horizontally et verticaux dont se compose l'affichage à l'écran. "WUXGA" p. ex. signifie 1920 x 1200 pixel. Chaque pixel se compose de trois soi-disant sous-pixels (points d'image) des couleurs rouge, vert et bleu. Au total un écran UXGA se compose donc de 1920 x 1200 x 3 = 6912000 sous-pixels.

Résolutions d'écran féquement utilisées	Nombre de pixels
XGA	1024 x 768
WXGA	1280 x 800
SXGA	1280 x 1024
SXGA+	1400 x 1050
UXGA	1600 x 1200
WUXGA	1920 x 1200

La résolution de l'écran LCD de votre notebook est déjà préréglée de façon optimale.

Points d'image clairs ou sombres

Dans l'état actuel des techniques de production, il n'est pas possible de garantir un affichage écran irréprochable. Quelques rares points d'image plus clairs ou plus sombres peuvent apparaître en permanence. Le nombre maximum autorisé de points d'image défectueux est défini par la stricte norme internationale ISO 13406-2 (Classe II).

Exemple :

Un écran LCD de 15" d'une résolution de 1024 x 768 possède 1024 x 768 = 786432 pixels. Chaque pixel se compose de trois points d'image (rouge, vert et bleu), ce qui représente presque 2,4 millions de sous-pixels. La norme ISO 13406-2 (Classe II) autorise 4 pixels défectueux ainsi que 5 sous-pixels défectueux, c.-à-d. un total de 17 sous-pixels défectueux.

Ce nombre représente une proportion d'environ 0,0007 % de l'ensemble des sous-pixels !

Rétroéclairage

Les écrans TFT sont utilisés avec un rétro-éclairage. L'intensité lumineuse du rétro-éclairage peut diminuer pendant la durée de vie du notebook. Vous pouvez cependant régler individuellement la luminosité de votre écran.

Régler la résolution

La résolution de l'écran LCD de votre notebook est déjà préréglée de façon optimale.

Modifier le corps des polices

Vous pouvez choisir une police plus grande ou plus petite dans la zone Police du menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres avancés.

Synchroniser l'affichage sur l'écran LCD et sur un moniteur externe

Votre notebook supporte l'affichage simultané sur l'écran LCD et sur un moniteur externe. Avec la combinaison des touches [Fn] + [F4], vous pouvez basculer entre l'écran LCD uniquement, le moniteur externe uniquement et l'écran LCD et le moniteur externe. Ce dernier réglage s'avère très utile si vous souhaitez une résolution élevée et une fréquence de rafraîchissement importante sur un moniteur externe.

Accumulateur

L'accumulateur est un composant essentiel de votre notebook. Lorsque le notebook est utilisé en déplacement, l'accumulateur intégré lui fournit l'énergie nécessaire. Vous pouvez augmenter la durée de vie de l'accumulateur en manipulant l'accumulateur avec soin. La durée de vie moyenne d'un accumulateur est d'environ 500 cycles de chargement/déchargement.

Vous pouvez augmenter le temps de fonctionnement de l'accumulateur en tirant profit des fonctions d'économie d'énergie disponibles.

N'utilisez que des accumulateurs conçus pour votre notebook par FUJITSU SIEMENS COMPUTERS.

Ne laissez pas tomber les accumulateurs et veillez à ne pas endommager leur boîtiers (risque d'inflammation).

Si les accumulateurs sont défectueux, vous ne devez plus les utiliser.

Ne touchez pas les contacts électriques des accumulateurs.

Les pôles négatif et positif d'un accumulateur ne doivent pas être reliés l'un à l'autre.

Les accumulateurs doivent être éliminés selon les dispositions locales en matière de déchets spéciaux.

Lisez attentivement les consignes relatives au stockage des accumulateurs au chapitre "Remarques importantes".

Chargement, entretien et maintenance de l'accumulateur

Ne chargez l'accumulateur du notebook que lorsque la température ambiantese situe entre 5°C et 35°C.

Pour charger l'accumulateur du notebook, branchez le notebook sur l'adaptateur d'alimentation (voir "Brancher l'adaptateur d'alimentation").

Vous pouvez prolonger la durée de vie de l'accumulateur en le déchargeant complètement avant de le recharger. Pour ce faire, laissez votre notebook sous tension en mode accumulateur. Lorsque la charge de l'accumulateur est faible, un avertissement acoustique retentit. Si vous ne branchez pas l'adaptateur d'alimentation dans les cinq minutes qui seront le signal d'avertissement, votre notebook se met automatiquement hors tension.

Vous trouverez un complément d'information sur le temps de charge de l'accumulateur au chapitre "Caractéristiques techniques".

Surveiller l'état de charge

La surveillance de la capacité de l'accumulateur sous Windows s'effectue grâce à un compteur de charge de l'accumulateur qui se situe sur la barre de tâches. Si vous placez le curseur sur le symbole de l'accumulateur, vous voyez apparaître le niveau de charge de ce dernier.

Monter et démonter un accumulateur

N'utilisez que des accumulateurs conçus pour votre notebook par FUJITSU SIEMENS COMPUTERS.

Lorsque vous montez ou démontez un accumulateur, ne forcez pas.

Veillez à ce qu'aucun corps étranger ne pénétre dans les connecteurs des accumulateurs.

Démonter un accumulateur

Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant. Rabattez l'écran LCD jusqu'à l'enclenchement. Débranchez tous les câbles connectés au notebook. Retournez le notebook et posez-le sur une surface plane.

Poussez le verrouillage de l'accumulateur (1) dans le sens de la flèche sans le relâcher. La flèche est reproduite sur le coulisseau de verrouillage de l'accumulateur. Sortez l'accumulateur du compartiment réservé à l'accumulateur (2).

Monter l'accumulateur

Avancez l'accumulateur dans son logement jusqu'à l'entendre s'encastrer.

Utilisation des fonctions d'économie d'énergie

Si vous utilisez les fonctions d'économie d'énergie proposées par le notebook, il consommera moins d'énergie. Le notebook bénéficiera par conséquent d'une plus grande autonomie et son accumulateur devra être rechargé moins souvent.

Lorsque vous interrompez votre travail pendant quelles temps pour ensuite le reprendre, vous pouvez activer des options d'économie d'énergie comme, p. ex. Standby ou Mise en veille prolongée.

Si vous êtes connecté à un réseau ou à Internet, nous vous déconseillons de basculer en mode d'économie d'énergie car votre connexion sera interrompue.

Si vous n'avez pas besoin du notebook pendant une longue période, désactivez d'abord le mode d'économie d'énergie et mettez ensuite le notebook hors tension.

Ne mettez jamais Your notebook hors tension lorsqu'il est en mode d'économie d'énergie. Lorsque le notebook est en mode d'économie d'énergie :

• Ne connectezaucunPéripérique.
• Ne déconnectez pas le notebook des périphériques.
• Ne mettez pas le notebook sous tension aussi longtemps que l'accumulateur intégré est vide.
• Ne modifiez pas l'extension mémoire. N'insérez et ne retirez pas de carte PC Card.

Lorsque vous rabattez l'écran LCD, le notebook bascule automatiquement dans un mode d'économie d'énergie.

Vous pouvez activer les fonctions d'économie d'énergie dans le menu Démarrer - Panneau de configuration - Performances et maintenance - Options d'alimentation. Sous Windows Hibernate mode (repos) est le mode d'économie d'énergie réglé par défaut.

Cartes expresscard

Un logement ExpressCard permet d'utiliser une carte ExpressCard/34 ou ExpressCard/54.

Lisez la documentation relative à la ExpressCard et respectez les consignes du fabricant. Lorsque vous montez ou retirez une ExpressCard, ne forcez pas.

Assurez-vous qu'aucun corps étranger ne pénétre dans le logement pour carte ExpressCard.

Insérer une carte expresscard

Appuyez sur le remplaçant (1) de sorte que le remplaçant pour la carte ExpressCard desserte légèrement du logement. Retirez le remplaçant pour la carte ExpressCard (2) du logement.

Conservez la garniture pour carte ExpressCard dans un endroit sûr. Lorsque vous retirerez la carte ExpressCard, nous vous conseillons de réinsérer la garniture pour carte ExpressCard. Vous éviterez ainsi que des corps étrangers pénétrent dans le logement pour carte ExpressCard.

Insérez la carte ExpressCard, contacts électriques vers l'avant, dans l'ouverture du logement. Glissez soigneusement la carte ExpressCard dans le logement jusqu'à l'entendre s'encastrer.

La carte ExpressCard peut dépasser de un à plusieurs millimètres (selon le type de carte ExpressCard).

Vous trouverez dans la documentation relative à la carte ExpressCard une description de l'installation des pilotes requis.

Lisez également les fichiers d'aide correspondants sur le CD fourni, les informations concernant les pilotes de la carte ExpressCard ou les informations proposées par le système d'exploitation (p. ex. dans Aide et support sous Windows XP).

Retirer une carte expresscard

Grâce à l'icône dans la barre de tâches, vous pouvez arrêter la carte ExpressCard :

Cliquez avec le bouton gauche de la souris sur le symbole. Choisissez la carte ExpressCard que vous pouvez arrêter et retirer. Appuyez sur la touche Entrée.

Une boîte de dialogue vous signale que vous pouvez retirer la carte ExpressCard sans risque.

Appuyez sur le bord de la carte ExpressCard (1) de manière à la faire ressortir légèrement du logement. Retirez la carte ExpressCard du logement (2).

Insérez la garniture pour carte ExpressCard dans l'emplacement. Poussez la garniture pour carte ExpressCard avec précaution dans le logement jusqu'à ce qu'elle s'encastre.

Cartes memory card

Votre notebook est équipéd d'un port de carte Memory Card. Le port de carte Memory Card supporte les formats suivants :

• Secure Digital (SD™ Card) MultiMediaCard (MMC) Memory Stick / Memory Stick Pro (Sony®)

Lorsque vous manipulez des cartes Memory Card, respectez les consignes du fabricant.

Insérer une carte memory card

Poussez la carte Memory Card dans le logement avec précaution. La surface légendée doit être tournée vers le haut.

La carte Memory Card peut dépasser d'un ou plusieurs millimètres (en fonction du type de carte Memory Card utilisé).

Retirer une carte memory card

Appuyez sur le bord de la carte Memory Card (1) de manière à la faire dessortir légèrement du logement. Retirez la carte Memory Card du notebook (2).

Disque dur

Le disque dur est le support de stockage le plus important de votre notebook. Si vous copiez sur leur disque dur des applications et des fichiers stockées sur CD/DVD, vous pourrez travailler beaucoup plus rapidement et donc plus efficacement.

En cas d'accès au disque dur, le voyant du lecteur s'allume.

Démonter le disque dur

• Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant. Rabattez l'écran LCD jusqu'à l'enclenchement. Débranchez tous les câbles connectés au notebook. Retournez le notebook et posez-le sur une surface plane. Démontez l'accumulateur (voir "Démonter un accumulateur").

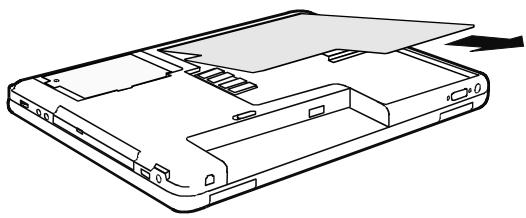

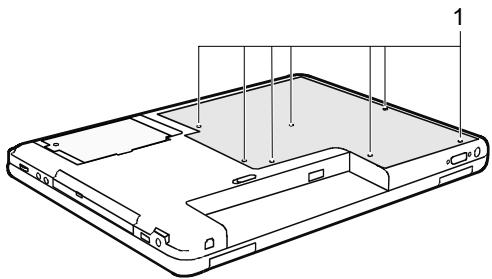

Otez les vis (1). Sortez le couvercle dans le sens de la flèche pour le retirer du notebook (2).

Otez la vis (1). Soulevez le disque dur et sortez le disque dur (2) de son logement dans le sens de la flèche.

Monter un disque dur

Présentez le disque dur légèrement de biais (1). Rabattez le disque dur dans son logement. Fixez la vis (2).

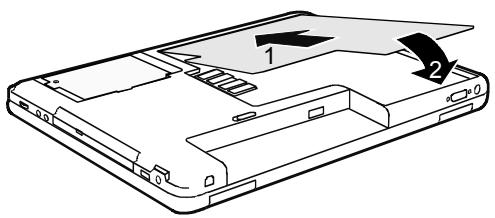

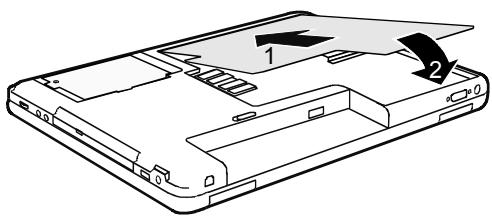

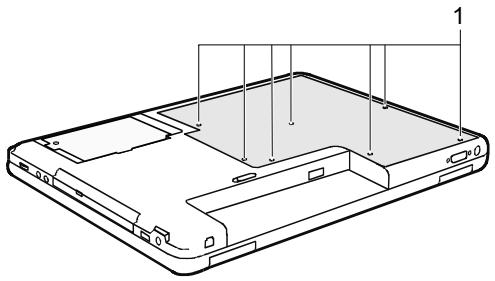

Replacez le cache dans son logement en respectant le sens de la flèche (1). Fixez le cache à l'aide des vis (2). Remontez l'accumulateur (voir "Monter l'accumulateur"). Remettez le notebook correctement en place sur une surface plane. Branchez à nouveau les câbles préalablement déconnectés.

Lecteur de cd-rom/dvd

À la livraison, votre notebook est équipé d'un lecteur de CD/DVD. Selon le modèle, votre notebook est équipé d'un lecteur combiné CDRW/DVD, d'un lecteur DVD+RW, d'un double lecteur DVD±RW ou d'un lecteur DVD multi-format compatible double couche.

Les lecteurs CD/DVD peuvent lire ou lire et graver différents CD ou DVD. Vous trouvez ci-dessus une description de chaque type de CD ou de DVD:

Cd-Rom

Abréviation pour : Compact Disc - Read Only Memory. Un CD-Rom est un support optique d'informations capable de stocker un max. de 700 Mocects de données. Ces données ne peuvent être modifiée.

Cd-r

Abréviation pour : Compact Disc Recordable. Un CD-R est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois un max. de 700 Moctets de données. Ces données ne peuvent plus être modifiée ensuite, mais être lues, quand vous voulez.

Cd-rw

Abréviation pour : Compact Disc ReWriteable. Un CD-RW est un support optique d'informations sur lequel vous pouvez graver un nombre virtuellement illimité de fois un max. de 700 Moctets de données. Cela signifie que vous pouvez effacer et modifier les données.

DVD (Dvd-Rom Et Dvd-Video)

Abréviation pour : Digital Versatile Disc ou Digital Video Disc. Un DVD est un support optique d'informations pouvant contenir un max. de 17 Go de données. Ces données ne peuvent être modifiée.

Dvd+r/dvd-r

Abréviation pour : Digital Versatile Disc Recordable ou Digital Video Disc Recordable. Un DVD+R ou un DVD-R est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois un max. de 4,7 Goctets de données. Ces données ne peuvent plus être modifiées ensuite, mais seulement lues, quand vous le souhaitez.

DVD+R et DVD-R sont des normes différentes. DVD+R et DVD-R ne peuvent être écrites que par les lecteurs, qui supportent le standard respectif.

Dvd+rw/dvd-rw

Abréviation pour : Digital Versatile Disc oder Digital Video Disc + ReWriteable. Un DVD+RW ou un DVD-RW est un support optique d'informations sur lequel vous pouvez graver un nombre virtuellement illimité de fois un maximum de 4,7 Goctets de données. Cela signifie que vous pouvez effacer et modifier les données.

DVD+RW et DVD-RW sont des normes différentes. DVD+RW et DVD-RW ne peuvent être écrites que par les lecteurs qui supportent le standard respectif.

Dvd+r DL (double layer - double couche)

Abréviation pour : Digital Versatile Disc Recordable Double Layer ou Digital Video Disc Recordable Double Layer. Un DVD+R DL est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois un max. de 8,5 Go de données. Ces données ne peuvent plus être modifiée ensuite, mais être lues quand vous voulez.

Lecteur combiné CDRW / DVD

Le lecteur combiné CDRW / DVD appartient à la catégorie des appareils de classe laser 1 conformes à la norme IEC 60825-1.

Il renferme une diode electroluminescente (DEL) qui produit dans certaines circonstances un rayon laser plus puissant que le rayon d'un appeareil de classe laser 1.

Fixer ce rayon des yeux est dangereux.

Ne retirez pas conséquemment aucun élément du boîtier du lecteur.

Avec le lecteur combiné CDRW / DVD, vous pouvez lire tous les types de CD/DVD cités ci-dessus. Vous pouvez aussi graver des CD-R et des CD-RW.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Lecteur dvd+rw

Le lecteur DVD+RW appartient à la catégorie des appareils de classe laser 1 conformes à la norme IEC 60825-1.

Il renferme une diode électroluminescente (DEL) qui produit dans certaines circonstances un rayon laser plus puissant que le rayon d'un appareil de classe laser 1.

Fixer ce rayon des yeux est dangereux.

Ne retirez pas conséquent aucun élément du boîtier du lecteur.

Avec le lecteur DVD+RW, vous pouvez lire tous les types de CD/DVD cités ci-dessus. Vous pouvez aussi graver des CD-R, des CD-RW et des DVD+RW.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Lecteur double dvd±rw

Le lecteur double DVD±RW appartient à la catégorie des appareils de classe laser 1 conformes à la norme IEC 60825-1.

Il renferme une diode electroluminescente (DEL) qui produit dans certaines circonstances un rayon laser plus puissant que le rayon d'un appeareil de classe laser 1.

Fixer ce rayon des yeux est dangereux.

Ne retirez pas conséquent aucun élément du boîtier du lecteur.

Avec le lecteur double DVD±RW, vous pouvez lire tous les types de CD/DVD cités ci-dessus. Vous pouvez aussi graver des CD-R, des CD-RW, des DVD+R, des DVD+RW, des DVD-R et des DVD+RW.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Lecteur DVD multi-format compatible double couche

Le lecteur DVD multi-format compatible double couche est un appareil de classe laser 1 conforme à la norme IEC 60825-1.

Il renferme une diode électroluminescente (DEL) qui, le cas échéant, produit un rayon laser plus puissant que celui d'un apparéil de classe laser 1.

Fixer ce rayon des yeux est dangereux.

Ne retirez pas conséquemment aucun élément du boîtier du lecteur.

Le lecteur DVD multi-format compatible double couche vous permet de lire tous les supports de données optiques cités plus haut. Vous pouvez aussi graver des CD-R, CD-RW, DVD+R, DVD+RW, DVD-R, DVD-RW et DVD+R DL.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Manipuler les cd/dvd

Respectez les consignes suivantes lorsque vous manipulez des CD/DVD :

• Ne touchez jamais la surface d’un CD/DVD. Prenez uniquement le CD/DVD par les bords!
• Conservez toujours les CD/DVD dans leur pochette. Vous évitez ainsi que les CD/DVD ne s'empoussièrent et ne soient griffés ou endommagés d'une autre manière.
• Protégez les CD/DVD de la poussière, des vibrations mécaniques et des rayons directs du soleil !
• Ne conservez pas les CD/DVD dans des endroits trop chauds ou trop humides.

De manière à pouvoir exploiter de façon optimale la vitesse de gravure, utilisez des CD vierges portant la mention "Multispeed" ou "High Speed".

Introduire ou ôter un cd/dvd

Le notebook doit être mis sous tension.

Appuyez sur le bouton d'introduction/d'éjection (1).

Le tiroir du lecteur s'ouvre.

Retirez complètement le tiroir du lecteur (2) avec précaution. Posez le CD/DVD dans le tiroir du lecteur, face légendée vers le haut.

Retirez le CD/DVD eventuellement en place.

Repoussez le tiroir jusqu'à l'entendre s'encastrer.

Extraction manuelle (extraction d'urgence)

En cas de panne de courant ou de défaillance du lecteur, vous pouvez ouvrir le tiroir du CD/DVD manuellement. Mettez le notebook hors tension.

Appuyez avec un stylo ou un trombone déplié dans l'ouverture (1).

Le tiroir du lecteur est éjecté. Vous pouvez à présent stocker tiroir (2) du lecteur.

Codes régionaux pour DVD videos et lecteurs DVD

Les DVDVideos et les lecteursDVD (comme, p. ex., le lecteur de DVD de votre notebook) sont dotés en principe d'un code régional. Les codes régionaux du DVD video et du lecteur DVD doivent être identiques de manière à pouvoir permettre la lecture d'un DVD video.

Il existe six codes régionaux différents :

Code régional 1: USA et Canada Code régional 2 : Égypte, Europe, Japon, Afrique du Sud et Proche-Orient Code régional 3: Asie du Sud-Est (notamment Hong Kong, Indonésie, Philippines, Corée du Sud, Taiwan) Code régional 4 : Australie, Nouvelle-Zélande, zone du Pacifique sud-est, Amérique Centrale et Amérique du Sud, les Caraïbes Code régional 5: Afrique (à l'exception de l'Afrique du Sud), Inde et les États de l'ex-URSS Code régional 6: Chine

Le lecteur de DVD de votre notebook supporte la fonction RPC-II (Phase II System of Regional Playback Control). Cette fonction permet à l'utilisateur final de modifier jusqu'à cinq fois le code régional du lecteur pour lire des DVD videos. Le code régional sélectionné en dernier lieu sera définitif et ne pourrait plus être modifié.

Lorsqu'un DVD vidéo doit pouvoir être lu dans toutes les régions, il est doté du code régional 0.

Avant d'acheter un DVD video, vérifie que le code régional du DVD video est identique au code régional réglé pour le lecteur de DVD de votre notebook.

Adapter la fonction autoplay du lecteur de cd/dvd

Windows XP Home utilise la fonction AutoPlay. Cela signifie que vous pouvez décider dans Windows XP Home de chaque manière seront traités les différents types de CD ou de DVD.

Vouspez régler la fonction AutoPlay du lecteur de CD/DVD en fonction de vos besoins, p. ex., de charger automatiquement Media Player lorsque vous insérerez un CD audio et de commencer automatiquement la lecture de ce CD audio.

Procédez comme décrit ci-dessous:

▶ Cliquez sur le menu Démarrer puis sur Poste de travail. La fenêtre Poste de travail apparait. Choisissez l'icône CD/DVD à modifier et cliquez dessus avec le bouton droit de la souris ou de la surface tactile.

Un menu contextuel apparait.

Cliquez sur Propriétés. ▶ Cliquez sur l'onglet AutoPlay. Adaptez la fonction AutoPlay à vos besoins.

Veillez à sélectionner l'action appropriée pour chaque type de contenu du CD/DVD et à valider ce choix avec Appliquer.

Microphone et haut-parleurs

1 = Haut-parleurs internes

3 = Micro interne

2 = Haut-parleur de basses (Subwoofer)

4 = Bouton de réglage du volume

Votre notebook est équipé de deux haut-parleurs (1), d'un haut-parleur de basses (2) et d'un microphone (3).

Le caisson de basses et les deux haut-parleurs forment ce que l'on appelle un système, subwoofer qui offre une véritable prise d'écoute. Les haut-parleurs internes servent à la production de sons aigus et moyens. Le haut-parleur de basses sert à restituer les fréquences graves. Dans la mesure où l'origine de ces sons graves n'est pas perceptible avec précision, un seul caisson de basses est nécessaire et son emplacement n'a pas d'importance (sous le notebook).

Si vous branchez un microphone externe, le micro interne est désactivé.

En branchant un casque ou des haut-parleurs externes, vous désactivez les haut-parleurs internes.

Régler le volume

Réglez le volume souhaité avec la combinaison de touches [Fn] + [F5] ou [Fn] + [F6]. ou Choisissez dans Démarrer - Programmes - Accessoires - Multimédia l'entrée Réglage volume pour régler le volume dans Windows. ou Réglez volume souhaité sur le bouton de réglage de volume.

Commande à distance pour PowerCinema InstantON

Votre notebook est équipé d'une interface CIR et d'une commande à distance. La commande à distance vous permet d'utiliser PowerCinema InstantON.

Vous trouvez d'autres informations dans le manuel en ligne PowerCinema InstantON. Vous trouvez ce manuel en ligne sur le CD/DVD "Drivers & Utilities".

Retirer la commande à distance

Appuyez sur la commande à distance (1) de manière à la faire ressortir légèrement du logement. Sortez la commande à distance du logement (2).

Utiliser la commande à distance

La commande à distance (2) doit se situer dans le rayon d'action (horizontalement environ) de l'interface CIR (1) du notebook. Vous ne pouvez pas utiliser la commande à distance à plus de 5 à 7 m du notebook.

Interrupteur marche/arrêt du notebook

Cette touche vous permet de démarrer le système d'exploitation du notebook.

PowerCinema instanton

Cette touche vous permet de démarrer PowerCinema InstantON.

Augmenter/diminuer le volume

Ces touches vous permettent d'augmenter/ diminuer le volume.

Touche sourdine

Cette touche vous permet d'activer et de couper le son.

Répéter

Cette touche vous permet de répéter le titre en cours ou la série vidéo en cours.

Sous-titre

Cette touche vous permet d'activer ou de désactiver le sous-titrage d'un film.

Cette touche vous permet de lancer la lecture.

En appuyant à nouveau sur cette touche, vous suspendez la lecture.

Arrêt

Cette touche vous permet d'arrêter la lecture en cours.

Précédent

Cette touche vous permet de lancer la lecture du titre précédent ou de la série vidéo précédente.

Rembobiner

Cette touche vous permet de revenir en arrière.

Avance rapide

Cette touche vous permet d'accélérer la lecture.

Suivant

Cette touche vous permet de passer au titre suivant ou à la série vidéo suivante.

Touche de navigation

Avec la touche de navigation, vous vous déplacez à l'intérieur du menu (vers le haut, vers le bas, vers la gauche et vers la droite)

Avec la touche (OK) vous activez des entrées de menu sélectionnées.

Modem 56K intégré

Le modem 56K intégré supporte toutes les applications de transmission de données telles que :

Mode modem : téléchargements rapides de max. 56.000 bits/s (V.9x). Compatible en amont avec les modems V.34. Mode télécopie : envoi et réception de max. 14.400 bits/s - adaptation aisée au pays d'utilisation par programme

Le modem satisfait à la directive UE 91/263/EEC (terminaux de télécommunication) et a été contrôlé conformément à la directive TBR-21.

Le modem peut être utilisé dans les pays suivants :

Signalisation multifréquence (MFW)

Allemagne, Autriche, Belgique, Danemark, Espagne, Finlande, France, Grande-Bretagne, Grèce, Irlande, Islande, Italie, Luxembourg, Norvège, Pays-Bas, Portugal, Suède et Suisse.

Signalisation par impulsions (IWV) :

Belgique, France, Italie et Pays-Bas.

Et également en : Afrique du Sud, Hongrie, Pologne et Slovénie.

Brancher le modem du notebook sur la prise téléphonique

Branchez le câble du modem sur l'adaptateur téléphonique spécifique à votre pays. Connectez le câble du modem au port modem du notebook (1). Connectez le câble modem à votre prise téléphonique (2).

N'oubliez pas que la ligne téléphonique ou la ligne de données est occupée lorsque votre modem est raccordé à une prise téléphonique et que vous ne pouvez pas dans ce cas utiliser votre téléphone. Retirez la fiche modem de la prise téléphonique lorsque vous avez terminé une session Internet ou que la télécopie est passée puis rebranchez la ligne téléphonique.

Ethernet et LAN

Le composant LAN interne de votre notebook supporte Ethernet LAN (10/100/1000 Mbps). Le module LAN vous permet d’établir une connexion avec un réseau local (LAN = Local Area Network).

Connectez le câble LAN au port LAN du notebook (1). Connectez le câble du LAN à votre port réseau (2).

Votre administrateur réseau peut vous aider à configurer et utiliser les connexions LAN.

Le montage d'un module Wireless LAN non agréé par Fujitsu Siemens Computers GmbH annule les homologations (CE, FCC) accordées pour cet appareil.

Votre notebook est équipé d'un module Wireless LAN.

Activer/désactiver le module wireless LAN

Poussez l'interrupteur Marche/Arrêt pour wireless LAN en position "ON" pour activer le module wireless LAN.

Le voyant Wireless LAN s'allume.

Poussez l'interrupteur Marche/Arrêt pour wireless LAN en position "OFF" pour désactiver le module wireless LAN.

Le voyant Wireless LAN (g_^) s'éteint.

Respectez les autres consignes de sécurité spécifiques aux appareils avec fonction Wireless LAN dans le manuel "Safety" (Sécurité).

Vous trouverez des informations plus détaillées dans l'aide en ligne et dans le document PDF fourni avec votre logiciel Wireless LAN. Vous trouverez le manuel "Wireless LAN" sur le CD/DVD "Drivers & Utilities".

Fonctions de sécurité

Votre notebook dispose de différentes fonctions de sécurité qui vous permettent de protéger votre système et vos données personnelles contre tout accès non autorisé.

Dans ce chapitre, vous apprendrez à utiliser ces fonctions et découvrirez leurs avantages.

N'oubliez pas que, dans certains cas, p. ex. lorsque vous oubliez votre mot de passe, vous-même n'aurez plus accès non plus à votre système et à vos données. Respectez par conséquent les consignes suivantes :

• Sauvegardez vos données à intervalles réguliers sur des supports de données externes, p. ex. des disques durs externes, des CD ou des DVD. Pour certaines fonctions de sécurité, vous devez attribuer des mots de passe. Prenez note des mots de passe et conservez-les en lieu sûr.

Si vous oubliez les mots de passe, vous devrez vous adresser à notre Help Desk. L'effacement des mots de passe n'est pas couvert par la garantie et sera donc facturé.

Bref aperçu des fonctions de sécurité

Fonction de sécurité	Type de protection	Préparation
Kensington Lock	Mécanique	Placer le Kensington MicroSaver (accessoire) et le verrouiller
Protection du BIOS par mot de passer	Protection par mot de passer de l'Utilitaire Setup du BIOS et du système d'exploitation au moyen d'un mot de passer administrateur et d'un mot de passer utiliser. Le mot de passer se compose de max. six caractères alphanumeric.	Dans l'Utilitaire Setup du BIOS, attribuer au moins un mot de passer administrateur et activer, le cas échéant, la protection par mot de passer pour le système d'exploitation.

Utiliser le kensington lock

Placez le Kensington MicroSaver dans l'ouverture correspondante (1) de votre notebook.

Installer une protection par mot de passe dans l'utilitaire setup BIOS

Avant d'utiliser les différentes possibilités de protection par mot de passe dans l'Utilitaire Setup du BIOS pour sécuriser vos données, respectez les remarques suivantes :

• Prenez note des mots de passe et conservez-les en lieu sûr. Si vous oubliez votre mot de passe administrateur, vous ne pourrez plus accéder à votre notebook. L'effacement du mot de passe n'est pas couvert par la garantie et sera donc facturé.
• Sauvegardez vos données à intervalles réguliers sur des supports de données externes, p. ex. des disques durs externes, des CD ou des DVD.

Votre mot de passe ne peut pas dépasser six caractères et peut contenir des lettres et des chiffres. Il n'est pas nécessaire de faire de distinction entre majuscules et minuscules.

Protection de l'utilitaire setup BIOS (mots de passe administrateur et utilisateur)

Si vous avez ouvert ce manuel d'utilisation à l'écran, nous vous recommandons d'imprimer les instructions suivantes. Vous ne pourrez pas, en effet, appeler ces instructions à l'écran lorsque vous créez le mot de passe.

Le mot de passe administrateur comme le mot de passe utilisateur sont vous permettent d’empêcher le chargement non autorisé de l’Utilitaire Setup du BIOS. Le mot de passe administrateur vous donne accès à toutes les fonctions de l’Utilitaire Setup du BIOS, le mot de passe utilisateur à une partie seulement de ces fonctions. Vous ne pouvez créer de mot de passe utilisateur qu’après avoir attribué un mot de passe administrateur.

Les étapes et l'utilisation de l'Utilitaire Setup du BIOS sont décrites au chapitre "Configuration système dans l'Utilitaire Setup BIOS".

Attribuer le mot de passe administrateur/utilisateur

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Marquez la zone Set Supervisor Password et appuyez sur la touche Entrée.

Avec Enter new Password, vous êtes ensuite invité à entrer un mot de passe. Tapez le mot de passe et appuyez sur la touche Entrée.

Avec Confirm new Password, vous êtes invité à valider le mot de passe. Tapez le mot de passe encore une fois et appuyez sur la touche Entrée.

Confirmez le message Changes have been saved. Le nouveau mot de passe a été enregistré. Pour attribuer le mot de passe utilisateur, CHOISSEZ la zone Change User Password et procédez comme pour l'attribution du mot de passe administrateur.

Si vous ne pouvez pas modifier d'autres réglages, vous pouvez quitter l'Utilitaire Setup du BIOS.

Choisissez dans le menu Exit l'option Save Changes and Exit. Choisissez l'option OK et appuyez sur la touche Entrée.

Le notebook redémarre et le nouveau mot de passe entre en vigueur. Si vous souhaitez à cet instant appeler l'Utilitaire Setup du BIOS, vous devez accéder immédiatement au passage administrateur ou tout mot de passe utiliser. Remarquez que le mot de passe utilisé ne vous donne pas accès à tous les réglages du BIOS.

Changer le mot de passe administrateur/utilisateur

Vous ne pouvez modifier le mot de passe administrateur qu'après être entrée dans l'Utilitaire Setup du BIOS en tapant le mot de passe administrateur.

Appelez à nouveau l'Utilitaire Setup du BIOS. Procédez de la même manière que lorsque vous avez attribué le mot de passe

Supprimer des mots de passe

Pour supprimer un mot de passe sans en créer de nouveau, procédez comme suit :

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Marquez la zone Change Supervisor Password ou Change User Password et appuyez sur la touche Entrée.

Avec Enter new Password, vous êtes ensuite invité à entrer un mot de passe.

Appuyez deux fois sur la touche Entrée. Choisissez dans le menu Exit l'option Save Changes and Exit. Choisissez l'option OK et appuyez sur la touche Entrée.

Le notebook redémarre et le mot de passe est supprimé.

La suppression du mot de passe administrateur entraîne par la même occasion la suppression du mot de passe utilisateur.

Régler l'autorisation d'accès à l'utilitaire setup BIOS

Si vous avez attribué un mot de passe administrateur dans l'Utilitaire Setup du BIOS, vous pouvez décider dans User Access Level les réglages d'Utilitaire Setup du BIOS pouvant être modifiés. Les options suivantes vous sont proposées :

Full Access Tous les réglages d'Utilitaire Setup du BIOS peuvent être modifiés.

Limited Les réglages comme la date et l'heure peuvent être modifiés.

View only Les règles d'Utilitaire Setup du BIOS peuvent être visualisées mais pas modifiées.

No access Il est impossible d'accéder à l'Utilitaire Setup du BIOS.

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Choisissez la zone User Access Level et sélectionnez l'option souhaitée.

Si vous ne pouvez pas modifier d'autres réglages, vous pouvez quitter l'Utilitaire Setup du BIOS.

Choisissez sous Exit la zone Save Changes and Exit. Choisissez l'option OK et appuyez sur la touche Entrée.

Le notebook redémarre et le réglage modifié devient effectif.

Protection par mot de passe du système d'exploitation

Le mot de passe administrateur que vous avez attribué dans l'Utilitaire Setup du BIOS (voir la section "Attribuer le mot de passe administrateur/utilisateur") vous permet également d'empêcher le démarrage du système d'exploitation.

Activer la protection système

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Choisissez l'option Password Check. Choisissez l'option Always. Choisissez sous Exit l'option Save Changes and Exit.

Le notebook redémarre et le système vous invite à entrer votre mot de passe (mot de passe administrateur).

Désactiver la protection système

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Choisissez l'option Password Check. Choisissez l'option Setup. Choisissez sous Exit l'option Save Changes and Exit. Appuyez sur la touche Entrée.

Le notebook redémarre et le système d'exploitation n'est plus protégé par aucun mot de passe.

Connexion des périphériques

Respectez en tout cas les consignes de sécurité du chapitre "Remarques importantes" avant de connecter des périphériques au notebook ou de les déconnecter du notebook.

Lisez toujours la documentation relative au périhérique, que vous puisez brancher.

Ne branchez ou ne débranchez jamais de câbles pendant un orage.

Ne tirez jamais sur le câble lorsque vous le débranchez! Saisissez toujours la fiche.

Respectez l'ordre décrit ci-après lorsque vous connectez des périphériques au notebook ou lorsque vous les en déconnectez :

Connecteur des appareil au notebook

1. Mettre hors tension le notebook et tous les périphériques.
2. Retirer des prises la fiche secteur du notebook et de tous les accessoires concernés.
3. Débranche les câbles pour tous les périphériques en respectant les consignes données.
4. Enfichez tous les ficheS secteur dans les prises de courant.

Déconnecter des appareils du notebook

1. Mettre hors tension le notebook et tous les périphériques.
2. Retirer des prises la fiche secteur du notebook et de tous les accessoires concernés.
3. Débranche les câbles pour tous les périhériques en respectant les consignes données.

Certaines périphériques externes nécessitent l'installation et l'aménagement de logiciels spécifiques (par exemple, le programme pilote). Pour plus d'informations, consultez la documentation pour le périphérique et le système d'exploitation.

Ports

1 = Port modem 2 = Prise DVI-I 3 = Prise S-Video Out 4 = Port LAN 5 = Port FireWire

Connecter un moniteur externe

Vous pouvez connecter un moniteur externe à votre notebook.

Mettez le notebook et le moniteur externe hors tension. Connectez le câble de données du moniteur externe dans la prise DVI-I de votre notebook.

Pour raccorder un moniteur analogue, vous devez d'abord brancher l'adaptateur écran fourni sur la prise DVI-I de votre notebook.

• Mettez d'abord le moniteur externe sous tension puis le notebook.

La combinaison de touches + 4 vous permet de passer du moniteur externe à l'écran LCD du notebook et inversement.

Vous pouvez afficher simultanément la même image du moniteur externe sur l'écran LCD du notebook.

Régler la fréquence de régénération pour votre moniteur externe

Il est important de désirer le bon réglage de la fréquence de régénération pour éviter un scintillement du moniteur.

Choisissez dans le menu Démarrer - (Paramètres) - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres - Avancé - Moniteur le type d'écran. Sélectionnez à présent l'onglet Adaptateur. Adaptez la fréquence de régénération puis cliquez sur Appliquer.

Le réglage d'une fréquence de régénération trop élevée est susceptible d'endommager le moniteur. Consultez la documentation fournie avec votre moniteur pour connaître la fréquence de régénération maximale.

Connecteur des périphériques USB

Vous pouvez brancher sur les ports USB des périhériques qui sont également équipés d'un port USB (p. ex. une imprimante, un scanner ou un modem).

Les périphériques USB supportent le remplacement à chaud (hot-plug). Par conséquent, les câbles des périphériques USB peuvent être branchés et débranchés sans qu'il soit nécessaire d'éteindre l'appareil.

Avec l'USB 1. x, le débit max. est de 12 Mbits/s.

Avec l'USB 2. x, le débit peut atteindre 480 Mbits/s.

Vous trouverez d'autres informations dans la documentation fournie avec les périphériques USB.

Connectez le câble de données au périphérique. Connectez le câble de données sur un port USB du notebook.

Pilotes

Certains périphériques USB sont automatiquement reconnus et installés par votre système d'exploitation. Les appareils plus récents doivent cependant être installés à partir du CD/DVD fourni avec l'appareil. Respectez impérativement les consignes données pendant l'installation.

Lecteurs de disquette USB

Votre notebook supporte des lecteurs de disquette USB différents.

Fujitsu Siemens Computers vous recommande d'utiliser les appareils suivants :

USB Floppy Disk Drive - Fujitsu CP078730-03 (YE-DATA) USB Floppy Disk Drive - TEAC FD-05PUB

Connecteur des appareils audio externes

Sur le port microphone de votre notebook vous pouvez brancher un microphone externe ou des appareils audio.

Port écouteurs/spdif

Sur le port écouteurs/SPDIF de votre notebook, vous pouvez brancher des écouteurs, des haut-parleurs externes ou des appareils audio équipés d'une entrée optique numérique.

Si vous achetez un câble dans le commerce, vérifiez le point suivant :

Le port écouteurs/SPDIF de votre notebook est une "prise jack de 3,5 mm".

Pour raccorder les écouteurs ou les haut-parleurs, vous avez besoin d'une "fiche jack de 3,5 mm".

Pour raccorder des appareils audio avec sortie optique numérique, vous avez besoin d'une "fiche jack/SPDIF de 3,5 mm".

Connecteur	Ports	Paramétrage des interfaces
		optique

Régler le volume

Réglez le volume souhaité avec la combinaison de touches [Fn] + [F5] ou [Fn] + [F6]. ou Choisissez dans Démarrer - Programmes - Accessoires - Multimédia l'entrée Réglage volume pour régler le volume dans Windows. ou Réglez volume souhaité sur le bouton de réglage de volume.

Connecter un appareil externe à s-video out

Vous pouvez connecter un appareil externe (p. ex. un téléviseur) sur la prise S-Video Out de votre notebook pour regarder des films d'un DVD, des photos ou des présentations, etc..

Mettez le notebook et l'appareil externe hors tension. Branchez le périphérique externe sur la prise S-Video Out de votre notebook. Mettez d'abord le périphérique externe puis le notebook sous tension.

Si vous achetez un câble dans le commerce, vérifiez le point suivant:

La prise S-Video Out de votre notebook est une "prise Hosiden à 4 broches" appelée aussi "prise Mini-DIN à 4 broches". La fiche pour ce branchement doit être une "fiche Hosiden".

Connecteur	Ports	Paramétrage des interfaces
		Position	Signification
		1	Masse Y
		2	Masse C
		3	Y
		4	C

Activer le téléviseur

• Choisissez dans le menu Démarrer - (Paramètres) - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres - Avancé - Moniteur le type d'écran. Cliquez sur Appliquer.

Connector périphériques au port firewire

Vous pouvez connecter au port FireWire des périphériques externes tels que des magnétoscopes ou des appareils audio numériques ou encore des terminaux à haut débit. Le port FireWire fonctionne à un débit de 400 Mbits par seconde.

Les périphériques FireWire supportent le remplacement à chaud (hot-plug). Par conséquent, les câbles des périphériques FireWire peuvent être branchés et débranchés sans qu'il soit nécessaire d'éteindre l'appareil.

Vous trouverez d'autres informations dans la documentation fournie avec les périphériques FireWire.

Connectez le câble de données du périphérique externe au port iFireWire du notebook. Connectez le câble secteur du périphérique externe sur la prise de courant.

Extension mémoire

En fonction de sa configuration, votre notebook est équipé d'une mémoire vive de 256 -2 Go. S'il n'est pas équipé de modules mémoire, le notebook ne démarre pas puisqu'aucune mémoire vive fixe n'est montée.

Monter/démonter les modules d'extension mémoire

Si la hotline/le help desk vous invite à démonter et monter vous-même le module d'extension mémoire, procédez comme suit :

Lisez les "Consignes de sécurité" dans le chapitre "Remarques importantes".

Lorsque vous montez ou démontez des modules d'extension mémoire, le notebook doit être hors tension et ne peut pas se trouver en mode Suspend.

Utilisez uniquement des modules d'extension mémoire du constructeur qui ont été homologués pour votre notebook : modules 256 ou 512 Moctets DDR2-400 SO DIMM (PC2-3200) ou modules 256, 512 Moctets ou 1 Goctets DDR2-533 SO DIMM (PC2-4300).

Lorsque vous montez ou retirez un module mémoire, ne forcez pas.

Veillez à ce qu'aucun corps étranger ne pénétre dans le logement réservé à l'extension mémoire.

Les modules mémoire sont logés dans un département de service de plus grandes dimensions. Lors du montage et démontage d'un module mémoire, il vous faudra ouvrir le département de service tout entier. Une fois le couvercle retiré, différents composants sont accessibles. Seul un technicien spécialisé et/ou agréé est autorisé à monter ou démonter ces composants. Respectez par conséquent impérativement les consignes suivantes :

En cours de fonctionnement, certains composants peuvent venir très chauds (p. e. le radiateur du processeur). Pour des raisons de sécurité, nous vous recommandons d'attendre une heure après avoir éteint le notebook, avant de monter ou démonter les modules d'extension mémoire. Le risque de brûlure est réel !

Certains composants équipés d'éléments sensibles à l'électricité statique étant accessibles, respectez les instructions de la section "Remarques pour le montage et le démontage des cartes et des composants" du chapitre "Remarques importantes".

Mettez le notebook hors tension. Rabattez l'écran LCD sur la partie inférieure du notebook de manière à l'entendre s'encastrer. Retirez la fiche secteur de l'adaptateur d'alimentation de la prise secteur. Débranchez tous les câbles connectés au notebook. Posez le notebook sur une surface plane, face inférieure vers le haut. Démontez l'accumulateur (voir "Démonter un accumulateur").

Enlever le cache

Otez les vis (1).

Sortez le couvercle dans le sens de la flèche pour le retirer du notebook.

Démonter un module mémoire

Écartez précautionneusement les deux étriers (1). Le module d'extension mémoire est libre (2). Retirez le module de mémoire dans le sens de la flèche du logement (3).

Monter le module mémoire

Insérez l'extension mémoire dans son logement, contacts électriques et l'encoche (a) vers l'avant (1). Rabattez précautionneusement le module d'extension mémoire (2) jusqu'à l'entendre s'encastrer.

Fixer le cache

Posez le cache dans son logement en respectant le sens de la flèche (1) et rabattez-le sur la face inférieure du notebook (2).

Fixez le cache à l'aide des vis (1). Remontez l'accumulateur (voir "Monter l'accumulateur"). Remettez le notebook correctement en place sur une surface plane. Branchez à nouveau les câbles préalablement déconnectés.

Configuration système dans l'utilitaire setup BIOS

Dans l'Utilitaire Setup du BIOS, vous pouvez configurer les fonctions système et régler la configuration matérielle du notebook.

À la livraison, le notebook fonctionne avec les réglages standard. Vous pouvez modifier ces réglages dans les menus de l'Utilitaire Setup du BIOS. Les changements seront opérants dès que vous quitterez l'Utilitaire Setup du BIOS.

L'Utilitaire Setup du BIOS propose les menus suivants :

Main: Pour effectuer les réglages système comme l'heure et la date et obtenir des informations sur le notebook

Advanced: Pour effectuer les réglages système comme les interfaces, le clavier et les disques durs

Boot: Pour définir la série d'initialisation

Security: Pour effectuer les réglages système comme le mot de passe

Power: pour les fonctions d'économie d'énergie

Exit: Pour enregistrer les changements et quitter l'Utilitaire Setup du BIOS

Démarrer l'utilitaire setup BIOS

Redémarrez le notebook (mettre hors/tension ou redémarrage du système d'exploitation). Au démarrage, le message suivant ou un message similaire apparaît brièvement à l'écran :

F2: Setup F12: Boot Menu Tab: RAID BIOS

Lorsque ce message apparait à l'écran, appuyez sur la touche F2

Si un mot de passe est attribué : Tapez le mot de passe et appuyez sur la touche Entrée.

Si vous avez oublié le mot de passe, adressez-vous à votre administrateur système ou contactez notre service technique.

Utiliser l'utilitaire setup BIOS

Appuyez sur la touche F1 pour obtenir de l'aide sur l'utilisation de l'Utilitaire Setup du BIOS.

Vous trouverez les descriptions des différents règles dans la fenêtre droite de l'Utilitaire Setup du BIOS.

Sélectionnez au moyen des touches fléchées le menu que vous voulez paramétrer. Appuyez sur la touche Entrée.

Le menu apparaît.

Sélectionnez au moyen des touches fléchées l'option que vous pouvez modifier. Modifiez l'option avec les touches ou Appuyez sur la touche Entrée pour valider la sélection. Appuyez sur la touche Echap pour quitter le menu sélectionné. Notez les entrées modifiées (dans le manuel, par exemple).

Quitter l'utilitaire setup BIOS

Dans le menu Exit, vous devez désigner la capacité souhaitée et l'activer à l'aide de la touche Entrée.

Pour enregistrer les entrées actuelles dans les menus et quitter l'Utilitaire Setup du BIOS, désélectionnez Save Changes and Exit puis Yes. Le notebook redémarre et les nouveaux paramètres entrent en vigueur.

Pour annuler les modifications, CHOISSEZ Discard Changes and Exit et Yes. Les paramètres en vigueur lorsque vous avez appelé l'Utilitaire Setup du BIOS restent en vigueur. L'Utilitaire Setup du BIOS est terminé et le notebook redémarre.

Pour annuler les modifications, choisissez Discard Changes et Yes. Les paramètres en vigueur lorsque vous avez appelé l'Utilitaire Setup du BIOS restent en vigueur. Vous pouvez maintenant effectuer d'autres réglages dans l'Utilitaire Setup du BIOS. Si vous souhaitez quitter l'Utilitaire Setup du BIOS avec ces paramètres, choisissez Discard Changes and Exit et Yes.

Pour rétablir les paramètres par défaut pour tous les menus de l'Utilitaire Setup du BIOS, désélectionnez Load Optimal Defaults et Yes.

Deuxième disque dur en RAID (en option)

Le montage d'un deuxième disque dur est uniquement possible si votre notebook est équipé d'un écran LCD 17 pouces.

Il est possible de rassembler les deux disques durs en un groupe de disques durs ou RAID (RAID = Redundant Array of Independent Disks). Le RAID est alors considéré par le système comme un seul disque dur. Les données sont réparties sur les disques durs au moyen de techniques spéciales afin d'augmenter la vitesse de lecture/écriture de votre notebook et/ou la sécurité de vos données. Les données sont d'abord réparties en grands blocs de même taille puis écrites de manière séquentielles sur les deux disques durs. Pour les données, le système procède dans l'ordre inverse.

Vous trouverez d'autres informations dans le manuel du contrôleur RAID. Vous trouverez le manuel du contrôleur RAID sur le CD/DVD fourni "Drivers & Utilities".

Monter et démonter un deuxième disque dur

Le logement du deuxième disque dur est situé dans un département de service de plus grande dimension. Pour monter et démonter le deuxième disque dur, vous devez entièrement ouvrir le département de service. Une fois le couvercle retiré, différents composants sont accessibles. Seul un technicien spécialisé et/ou agréé est autorisé à monter ou démonter ces composants. Respectez par conséquent impérativement les consignes suivantes :

En cours de fonctionnement, certains composants peuvent devenir très chauds (p. e. le radiateur du processeur). Pour des raisons de sécurité, nous vous conseillons d'attendre une heure après avoir éteint le notebook avant de monter ou de démonter le deuxième disque dur. Le risque de brûlure est réel !

Certains composants équipés d'éléments sensibles à l'électricité statique étant accessibles, respectez les instructions de la section "Remarques pour le montage et le démontage des cartes et des composants" du chapitre "Remarques importantes".

Mettez le notebook hors tension. Rabattez l'écran LCD sur la partie inférieure du notebook de manière à l'entendre s'encastrer. Retirez la fiche secteur de l'adaptateur d'alimentation de la prise secteur. Débranchez tous les câbles connectés au notebook. Posez le notebook sur une surface plane, face inférieure vers le haut. Démontez l'accumulateur (voir "Démonter un accumulateur").

Enlever le cache

Otez les vis (1).

Sortez le couvercle dans le sens de la flèche pour le retirer du notebook.

Monter un deuxième disque dur

Placez le disque dur (1) dans son logement. Fixez les vis (2).

Démonter le deuxième disque dur

Otez les vis (1). Sortez le disque dur (2) du compartiment de service dans le sens de la flèche.

Fixer le cache

Posez le cache dans son logement en respectant le sens de la flèche (1) et rabattez-le sur la face inférieure du notebook (2).

Fixez le cache à l'aide des vis (1). Remontez l'accumulateur (voir "Monter l'accumulateur"). Remettez le notebook correctement en place sur une surface plane. - Branchez à nouveau les câbles préalablement déconnectés.

Analyse des problèmes et conseils

Si vous débranchez ou branchez des câbles, observez les instructions données dans le manuel "Safety" (Sécurité).

En cas de problèmes, essayez de les résoudre en prenant les mesures ci-dessous. Si vous n'êtes pas en mesure de réparer la panne, procédez de la façon suivante :

Notez les opérations exécutées et l'état dans lequel se trouvait l'appareil au moment de l'apparition de l'erreur. Notez également le message d'erreur éventuellement affiché. Mettez le notebook hors tension. Prenez contact avec notre Hotline/groupe d'assistance (Help Desk).

Vous trouverez les numéros des téléphones dans la liste Help Desk. Avant d'appeler, veuillez préparer les informations ci-dessous et les tenir à portée de la main :

Le nom du modèle et le numéro de série du notebook. Le numéro de série est indiqué sur l'étiquette apposée sous le notebook. - Vos notes et les messages qui sont apparus à l'écran ainsi que des indications sur les signaux acoustiques. Toutes les modifications matérielles ou logicielles effectuées après réception du notebook. - Toutes les modifications apportées aux réglages du Setup du BIOS après réception du notebook. - Votre configuration système et tous les périphériques qui sont connectés à votre système. - Votre contrat d'achat.

Restaurer le logiciel installé

Veuillez créer des copies de sécurité de vos fichiers à intervalles réguliers. Dans l'éventualité d'une perte de données, vous pourrez restaurer le logiciel installé à l'aide des supports de données d'origine. Si vous n'avez cependant fait aucune copie de sécurité de vos propres fichiers, il ne sera plus possible de restaurer ces fichiers.

Si votre système d'exploitation ne doit pas démarrer ou si des erreurs doivent apparaître sur votre disque dur, il peut s'avérer nécessaire de réinstaller le logiciel préinstallé.

Les outils d'aide suivants sont fournis dans le contenu de la livraison de votre ordinateur :

CD/DVD "Fujitsu Siemens Product Recovery CD-ROM" (Version 10 ou plus) CD/DVD "Drivers & Utilities" (Version 30 ou plus) CD de pilotes des composants spéciaux (en option) - Manuel du système d'exploitation Windows - Étiquette CoA (Certificate of Authenticity) - Ce code d'enregistrement n'est pas demandé lors de la restauration de Windows XP.

Grâce à ces outils d'aide, vous pourrez restaurer le logiciel préinstallé comme décrit ci-après.

Restaurer powercinema instanton

• Mettez votre ordinateur sous tension et attendez que le système d'exploitation s'affiche à l'écran après le démarrage complet du système. Insérez le CD/DVD "Drivers & Utilities" fourni dans le lecteur CD/DVD et refermez le lecteur. Sélectionnez Installation manuelle. Sélectionnez Votre système (p. ex. AMILO Mx438G). Sélectionnez Software - PowerCinema InstantON - Extraire. Suivez les instructions à l'écran. Installez le logiciel PowerCinema MISE EN ROUTE instantanée à partir du répertoire c:\fsc. temp\software\d

Restaurer le système d'exploitation

Nous recommandons vivement de sauvegarder si possible toutes les données importantes avant de procéder à une réinstallation du système d'exploitation car toutes les données seront effacées du disque dur pendant la procédure de réinstallation. Vous devez réinstaller tous les programmes que vous avez installés vous-même depuis l'achat de l'ordinateur puis restaurer vos données au moyen de copies de sécurité.

Si un message d'erreur (écran bleu) s'affiche après plusieurs tentatives d'initialisation (boot), redémarrez votre ordinateur. Appuyez plusieurs fois de suite sur la touche [F8] pendant la phase d'initialisation (boot) jusqu'à ce que le message Options avancées de démarrage Windows apparaisse. Sélectionnez Dernière configuration opérationnelle connue.

Si cette façon de procéder ne donne aucun résultat, réinstallez le système d'exploitation comme décrit ci-après :

1. Mettez votre ordinateur sous tension.
2. Insérez le CD/DVD "Fujitsu Siemens Product Recovery CD-ROM" fourni dans le lecteur CD/DVD et refermez le lecteur.
3. Mettez l'ordinateur hors tension, patientez quelques instants puis remettez-le sous tension.
4. Lorsque l'invite "Appuyez sur n'importe quelle touche pour démarrer" du CD-ROM... apparait à l'écran, appuyez sur n'importe quelle touche du clavier. Le programme d'installation démarre et le menu Windows Setup apparait à l'écran. L'ordinateur charge les données nécessaires depuis le lecteur CD/DVD afin de restaurer Windows XP sur tout ordinateur. La procédure peut durer quelques minutes.
5. Une fois que les fichiers correspondants ont été chargés, le menu Windows XP Setup apparaît. Appuyez sur la touche Entrée pour poursuivre!
6. La procédure de configuration est interrompue et l'écran affiche le Contrat de licence Windows XP. Vous devez d'abord accepter le contrat de licence avant de pouvoir continuer la configuration. Appuyez sur la touche [F8].
7. Appuyez dans la fenêtre suivante sur la touche [Esc] pour Don't Repair (pas de réparation).
8. Sélectionnez dans le menu suivant C :..., appuyez sur S puis validez avec la touche Entrée.
9. Appuyez ensuite sur S' puis validez avec la touche Entrée.
10. Le menu suivant propose l'option Formater la partition avec le système de fichiers NTFS. Sélectionnez cette option pour effacer le contenu de votre disque dur. Votre ordinateur analyse le disque dur avant de copier des fichiers depuis le CD/DVD pour poursuivre la procEDURE de restauration (Recovery). Cette operation dure quelques minutes. Pendant cette opération, l'ordinateur redémarre automatiquement. Àpres le redémarrage, Windows XP lance la procEDURE de configuration.
11. La procédure de configuration est interrompue et l'écran affiche le Contrat de licence Windows XP. Vous devez d'abord accepter le contrat de licence avant de pouvoir continuer la configuration. Cliquez sur le bouton de commande J'accepte le contrat de licence puis sur le bouton de commande Continuer. La configuration de Windows XP se poursuit et les fichiers et périphériques nécessaires sont installés sur votre ordinateur. Cette opération dure quelques minutes. Windows XP vous explique en détail les opérations qu'il effectue.
12. La procédure de configuration est interrompue et vous êtes invité à entrer votre nom et votre organisation. La saisie d'un nom est indispensable, la saisie d'une organisation est en revanche facultative. Une fois les entrées effectuées, cliquez sur le bouton de commande Continuer.
13. Vous êtes invité à entrer un nom pour l'ordinateur. Windows XP vous propose un nom que vous pouvez cependant modifier. Cliquez sur le bouton de commande Continuer pour continuer. La procédure de configuration de Windows XP se poursuit et les fichiers indispensables sont installés. Cette opération dure quelques minutes. Windows XP vous explique en détail les opérations qu'il effectue. L'ordinateur redémarre automatiquement et l'installation se poursuit.
14. L'invite suivante apparait sur l'écran : La définition de l'écran est adaptée automatiquement afin d'améliorer l'affichage des éléments visuels. Cliquez sur le bouton de commande OK. Une fois l'écran réglé, Windows XP vous invite à valider la lisibilité du texte affiché. Cliquez sur le bouton de commande OK.
15. Windows XP affiche un écran d'accueil à Microsoft Windows. Cliquez dans l'angle inférieur droit de l'écran sur Continuer pour continuer.
16. Vous êtes invité à entrer le nom des personnes qui utilisent l'ordinateur. Vous pouvez indiquer jusqu'à cinq noms. Vous devez entrer au minimum un nom. Le système crée un compte d'utilisateur pour chaque utilisateur. Cliquez dans l'angle inférieur droit de l'écran sur Continuer lorsque vous avez effectué toutes les entrées.
17. Cliquez dans l'angle inférieur droit de l'écran sur Terminer. Windows XP termine l'installation.
18. Retirez le CD/DVD "Fujitsu Siemens Product Recovery CD-ROM" du lecteur CD/DVD et conservez-le en lieu sûr.
19. Suivez les instructions à la section "Restaurer les pilotes, les manuels et les logiciels spéciaux" pour installer sur l'ordinateur les pilotes de composants comme le modem.

Restaurer les pilotes

Il est possible de restaurer les pilotes sans devoir réinstaller Windows. Vous pouvez restaurer tous les utilisateurs, visionneuses et pilotes préinstallés sans risque pour le système d'exploitation Windows.

1. Insérez le CD/DVD "Drivers & Utilities" dans le lecteur de CD/DVD pendant l'exécution de Windows.
2. Cliquez sur Driver Installation (installation des pilotes) lorsque le menu s'affiche à l'écran.
3. Cliquez sur Install. Tous les pilotes des composants fournis avec l'ordinateur sont à présent réinstallés. Dès que la procédure d'installation a commencé, il n'est plus possible de l’arrêter.

Au terme de la procédure d'installation, l'ordinateur redémarre automatiquement.

Si un CD de pilotes pour composants a été fourni en option avec votre ordinateur, suivez les instructions qui s'affichent à l'écran.

Restaurer la documentation en ligne

1. Insérez le CD/DVD "Drivers & Utilities" dans le lecteur de CD/DVD pendant l'exécution de Windows.
2. Sélectionnez dans le menu l'option Documentation. Les manuels en ligne de l'ordinateur sont installés.

Restaurer des logiciels supplémentaires

1. Insérez le CD/DVD "Drivers & Utilities" dans le lecteur de CD/DVD pendant l'exécution de Windows.
2. Sélectionnez dans le menu l'option Additional Software (logiciels supplémentaires) et suivez les instructions qui s'affichent à l'écran.

L'heure ou la date du notebook ne correspondent pas

Réglez l'heure et la date dans le menu Utilitaire Setup du BIOS.

Si l'heure et la date restent incorrectly après la mise sous tension du notebook, ILA signifie que la pile de secours installee dans le notebook est vide.

Prenez contact avec votre point de vente ou notre Hotline/groupe d'assistance (Help Desk), s'il vous plaît.

L'écran n'est pas sous tension

Appuyez sur une touche quelconque ou entrez le mot de passe. Moniteur externe ou téléviseur connecté Appuyez sur la combinaison de touches + 4 (permuter l'affichage écran).

Éblouissement par réflexion

Tournez le notebook ou modifiez l'inclinaison de l'écran LCD.

Le moniteur externe reste nombre

Si l'écran ne s'éclaire pas, les causes peuvent être les suivantes :

L'écran n'est pas sous tension

Mettez le moniteur externe sous tension.

Le moniteur est commuté sur mode veille

Appuyez sur une touche quelconque.

Luminosité réglée sur nombre

Réglez la luminosité de l'écran sur clair.

L'affichage écran s'effectue sur l'écran LCD du notebook

Appuyez sur la combinaison de touches + 4 (permuter l'affichage écran).

Le câble secteur ou le câble de données du moniteur externe ne sont pas branchés correctement

Mettez le moniteur externe et le notebook hors tension. Vérifiez si le câble secteur est raccordé correctement au moniteur externe et à la prise de courant. Vérifiez si le câble de données est correctement raccordé au notebook et au moniteur externe (pour autant qu'il existe une prise). - Mettez le moniteur externe et le notebook sous tension.

L'affichage sur le moniteur externe n'apparaît pas ou défile

Un mauvais type de moniteur est sélectionné pour le moniteur externe et la mauvaise résolution d’écran est paramétrée pour le programme d’application.

Quittez le programme d'application sous Windows à l'aide de Alt + F4. Si l'erreur persiste après avoir quitté le programme, vous devez vous déplacer sur l'écran LCD du notebook avec Fn + F4. Modifiez le réglage suivant: Choisissez le moniteur correct et introduisez la résolution d'écran optimale.

• Régler la résolution de l'écran: CHOISSEZ LA RÉSOLUTION NÉCESSAIRE pour votre écran sous Démarrer - Panneau de configuration - Apparence et thèmes - Paramètres - Résolution d'écran.
• Choisir le moniteur : CHOISSEZ le moniteur correspondant sous Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres - Avancé - Affichage.

L'accumulateur n'est pas monté correctement

Mettez le notebook hors tension. Vérifiez si l'accumulateur est correctement monté. Mettez le notebook sous tension.

L'accumulateur est vide

Chargez l'accumulateur. Ou Montez un accumulator charge. Ou Raccordez l'adaptateur d'alimentation au notebook.

L'adaptateur d'alimentation est mal connecté

Mettez le notebook hors tension. Vérifiez si l'adaptateur d'alimentation est correctement connecté au notebook. Mettez le notebook sous tension.

Le notebook est en mode standby ou en mode suspend

• Quittez le mode Standby (appuyer sur une touche) ou le mode Suspend (mettre le notebook sous tension).

Programme d'application a provoqué une erreur

• Quittez le programme d'application ou redémarrez le notebook (démarrage à chaud ou mise hors puis sous tension).

L'accumulateur est vide

Chargez l'accumulateur. Ou Montez un accumulateur charge. Ou Raccordez l'adaptateur d'alimentation au notebook.

L'imprimante n'imprime pas

Vérifiez si l'imprimante est sous tension et opérationnelle (voir documentation de l'imprimante). Vérifiez si le câble de données est correctement connecté entre le notebook et l'imprimante. Vérifiez si le bon pilote d'imprimante est chargé (voir documentation de l'imprimante).

Le DVD video s'arrête

Si la lecture de certains DVD videos pose problème (blocage de l'image), désactivez le décodage matériel accéléré (activé par défaut, reconnaissable à la case d'options correspondante qui est cochée).

Ouvrez le tiroir du lecteur. Posez le DVD dans le tiroir du lecteur, face légendée vers le haut. Repoussez le tiroir jusqu'à l'entendre s'encastrer. Attendez que WinDVD démarre. Appuyez sur le bouton droit de la souris ou la touche de la surface tactile.

Un menu contextuel apparait.

▶ Cliquez sur Configuration puis sur Vidéo. ▶ Cliquez sur la coche dans la case de l'option Hardware Acceleration.

La coche disparaît.

Cliquez sur OK.

La fonction est à présent désactivée.

Messages d'erreur sonores

Signal répété avec quelques secondes d'intervalle

L'accumulateur est largement déchargé.

Chargez l'accumulateur.

Caractéristiques techniques

Pour connaître les caractéristiques techniques correctes de votre appareil, vous devez jeter un coup d'œil sur la plaque signalétique de l'appareil. Vous trouverez la plaque signalétique sur la face inférieure de l'appareil.

Amilo Mx438 Reg No: P71EN0

Conditions d'environnement

Classe climatique 3K2

Température

• Fonctionnement (3K2):

5°C... 35°C

• Transport (2K2):

-15°C.... 60°C

Dimensions (notebook avec écran LCD 15,4 pouces)

Largeur x hauteur x profondeur 360 mm x 269 mm x 37/25 mm (face avant/arrière) :

Poids (en fonction de la configuration) : env. 3,1 kg

Dimensions (notebook avec écran LCD 17 pouces)

Largeur x hauteur x profondeur : 408 mm, 289 mm, 38/25 mm (face avant/l'arrière) :

Poids (en fonction de la configuration) : env. 4,1 kg

La fiche technique de ce notebook renferme d'autres caractéristiques techniques. Vous trouverez la fiche technique sur le site Internet www.fujitsu-siemens.com.

Accumulateur

Temps de chargement (hors tension) : env. 3 heures Temps de fonctionnement : env. 2 heures (suivant l'application)

Principal

Tension nominale : 100 V à 240 V (automatique) Fréquence nominale : 50 Hz à 60 Hz (automatique)

Secondaire

Tension nominale : 20 V Courant nominal maximum : 4,5 A

Vous pouvez à tout moment commander un adaptateur d'alimentation supplémentaire disponible en option et un câble secteur supplémentaire.

Principal

Tension nominale : 100 V à 240 V (automatique) Fréquence nominale : 50 Hz à 60 Hz (automatique)

Secondaire

Tension nominale : 20 V Courant nominal maximum : 6 A

Vous pouvez à tout moment commander un adaptateur d'alimentation supplémentaire disponible en option et un câble secteur supplémentaire.

Élimination et recyclage

Vous trouvez des informations sur ces CD/DVD "Drivers & Utilities fournis.

Vous trouvez les déclarations de conformité (Declarations of Conformity) pour cet AMILO sur Internet à l'adresse www.fujitsu-siemens.com.

Par la présente, Fujitsu Siemens Computers déclare que l'AMILO est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Technologie protégée par copyright

Ce produit renferme une technologie protégée par un copyright et par des droits de procédure inhérents à certains brevets américains et à d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et d'autres détenteurs de brevets. L'application de cette technologie protégée par copyright doit faire l'objet d'une autorisation par Macrovision Corporation ; elle est exclusivement réservée à un usage privé et à d'autres usages limités pour autant que Macrovision Corporation n'autorise expressément une autre utilisation. La rétro-technique ou le désassemblage sont interdits.

Marquage ce pour appareils avec composants radio

Tel qu'il est livré, cet appareil satisfait aux exigences de la directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 sur les équipements radio et les dispositifs de télécommunication ainsi qu'à la reconnaissance mutuelle de conformité.

Cet appareil peut être utilisé dans les pays suivants :

Belgique	Danemark	Allemagne	Estonie
Finlande	France	Grèce	Grande-Bretagne
Irlande	Islande	Italie	Lettonie
Liechtenstein	Lithuanie	Luxembourg	Malte
Hollande	Norvège	Autriche	Pologne
Portugal	Suède	Suisse	Slovaquie
Slovénie	Espagne	République Tchéque	Hongrie
Chypre

Vous trouvez des informations actualisées sur d’éventuelles restrictions de fonctionnement en vous adressant aux autorités compétentes du pays en question. Si votre pays n’est pas repris dans l’énumération ci-dessus, demandez aux autorités de régulation compétentes si l’utilisation de ce produit est autorisée dans votre pays.

Accumulateur 3,27

auto-décharge 7

capacité 7

capacité disponible 28, 29

charger 28, 78

durée de vie 27

entretien 28

monter 29

retirer 28

stocker 7

Adaptateur d'alimentation

brancher 12

poser 12

Alt+Tab 23

Analyse des problèmes 71

Appareils à haut débit, brancher 59

Appareils audio

connecteur 58, 59

Appareils audio numériques

connector 59

Arrêt défiler, voyant 18

Audio

ports 58

Batterie, voir Accumulateur

BIOS, voir Utilitaire Setup du BIOS

Bloc numérique virtuel 21

Blocage de l'image, Vidéo DVD 77

Bouton de réglage de volume 3

Caps Lock 20

voyant 18

Caractéristiques techniques 79

Carte 6

Carte Express Card 30

retirer 31

Carte ExpressCard

insérer 30

Carte Memory Card

insérer 33

manipulator 33

Memory Stick Pro 33

MultiMediaCard 33

retirer 34

Secure Digital 33

Cartes constituées d'éléments à risque

Électrostatique 6

CD/DVD

Aperçu 37

Extraction d'urgence 41

Extraction d'urgence 41

FonctionAutoPlay 42

insérer 40

retirer 40

retirer manuellement 41

utiliser 39

CD-R 37

CD-Rom 37

CD-RW 37

Charger la pile de secours 74

Choix d'un emplacement 12

Clavier 19

nettoyer 9

Codes régionaux 42

Compteur de charge de l'accumulateur 28

Configuration système

Utilitaire Setup du BIOS 65

Connecter des appareils vidéo 59

Connecter des magnétoscopes

numérique 59

Conseils 71

Consignes de sécurité 5

Ctrl+Alt+Suppr 23

Date

inexacte 74

Date inexacte 74

Démarrage à chaud 23

Déplacement du curseur 20

Déplacements avec le notebook 8

Description des signes 2

Deuxième disque dur 67

demonter 69

monter 69

Disque dur 3, 35

demonter 35

monter 36

Double couche (DL), lecteur DVD multiformat 39

Durée de vie, accumulateur 27

DVD 37

codes régionaux 42

DVD+R 37

DVD+R DL 37

DVD+RW 37

DVD-R 37

DVD-ROM 37

DVD-RW 37

DVD-Video 37

Économie d'énergie 7

Écouteurs, connecter 58

Ecran

Fréquence de rafraîchissement 57

image rouge 76

n'apparaît pas 76

ne s'éclaire pas 75

Ecran LCD

Affichage difficilement lisible 75

augmenter la luminosité 22

diminuer la luminosité 22

Éblouissement par réflexion 75

nettoyer 9

réglages 27

régler la police 27

remarkues 26

reste du mois : 75

synchroniser le voyant 27

Ecran LCD, sonore 75

Elimination 81

consommation d'énergie 29

économie d'énergie 7

Fonctions d'économie d'énergie 7, 29

Enter 20

ESD 6

Ethernet LAN 49

Extension mémoire

demonter 63

insérer 63

Fn+F1 22

Fn+F4 22

Fn+F5 22

Fn+F6 22

Fn+F7 22

Fn+F8 22

Fonction AutoPlay 42

Fonctions de sécurité 51

bref aperçu 51

Haut-parleur 43

connector 58

Mettre sous tension 22

Haut-parleur de basses (subwoofer) 3,43

Haut-parleurs

désactiver 22

Haut-parleurs internes 3,43

Heure

inexacte 74

Heure d'été/hiver 74

Heure inexacte 74

Imprimante

n'imprime pas 77

Interface CIR 44

Interface infrarouge 3

Interrupteur Marche/Arrêt

Notebook 3

surface tactile 3

Interrupteur Marche/Arrêt pour la surface

tactile 24

Kensington Lock 3

utiliser 51

Kensington MicroSaver 51

Lecteur CD/DVD

FonctionAutoPlay 42

Lecteur combiné 38

FonctionAutoPlay 42

Lecteur combiné CDRW / DVD 38

Lecteur de CD/DVD 3, 37

Lecteur double composé DVD+RW

FonctionAutoPlay 42

Lecteur double composé DVD±RW 38

Lecteur DVD multi-format, compatible double

couche 39

Lecteur DVD+RW 38

FonctionAutoPlay 42

Line In 3

Logement

Carte ExpressCard 30

carte Memory Card 33

Logement carte ExpressCard 3

Logement pour carte Memory Card 3

Luminosité de l'écran

augmenter 22

diminuer 22

Marquage CE 81

Matériel, configurer 65

Memory Stick Pro 33

Message d'erreur sonore 78

Microphone 43

connector 58

Microphone interne 3,43

Mode d'exploitation silencieux, touche Easy Launch 24

Mode Suspendu activé 22,77

Modifier la taille de la police 27

Module d'extension mémoire 61 Consignes importantes 61 Démonter 63

Module mémoire - monter 63

Moniteur connecté 56, 58 synchroniser le voyant 27

Mot de passe changer 53 définir 53 supprimer 5

Mot de passe administrateur : attribuer 53, changer 53, supprimer 53

Mot de passe utiliser attribuer 53 supprimer 53

Mot de passe Utilisateur modifier 53

MultiMediaCard 33

Nettoyer 9

Notebook avant le voyage 8 interrupteur Marche/Arrêt 3 mise en place 12 mise hors tension 16 mise sous tension 15 ne démarre pas 76 ne fonctionne plus 77 nettoyer 9 Première mise en service 11 rendre opérationnel 12 transporter 8 utiliser 15

Num Lock, voyant 18, 21

Panne signal d'erreur 78

Pavé numérique 19

Pavé numérique, voir bloc numérique virtuel

Péripériques connecter 55 déconnecter raccorder 55

Permuter l'affichage écran 22

Port écouteurs 3 LAN 3 microphone USB 3, 57

Port FireWire 3,59

Portmodem3

Port moniteur, voir Prise DVI-I, voir Prise DVI-I.

PortSPDIF3

Ports audio 58

PowerCinema InstantON 44 réinstaller 72

Première mise en service 11

Prise de tension continue (DC IN) 3

Prise DVI-I 3,56

Prise S-Video Out 3,58

Protection contre le vol 51

Protection par un mot de passe 52

Quitter le mode Standby 77

RAID 67

Recyclage 81

Remarques 5 carte 6 constructeur 81 économie d’énergie 7 écran LCD 26 importantes 5 nettoyage 9 sécurité 5 transport 8

Résoudre, voir Analyse des problèmes

Résoudre, panne 71

Restaurer des logiciels supplémentaires 74

Restaurer la documentation en ligne 74

Restaurer le système d'exploitation 72

Restaurer les pilotes 74

Retour chariot 20

Saut de ligne 20

Saut de tabulation négatif -23

Scroll Lock, voyant 18

Secure Digital 33

Shift 20

Shift+Tab 23

Signal d'avertissement accumulateur 28

Signal sonore, message d'erreur 78

Sortie vidéo, voir Prise S-Video Out

Stockage accumulateur 7

Supports optiques - utilisation 39

Déplacer le curseur 25

Exécuter une commande 25

interrupteur Marche/Arrêt 3,24

nettoyer 9

Sélectionner un objet 25

Tirer un objet 25

touches 24

Suspends activé 22,77

Symboles 2

Synchronisation, affichage à l'écran 27

Système à configurer 65

Système d'exploitation activer la protection système 54 désactiver la protection système 54

protégé par un mot de passe 54

restaurer 72

Technologie protégée par copyright 81

Télécommande 44

retirer 44

utiliser 45

Téléviseur, raccorder 58

Touche 19

Demarrage 20

Entree 20

Fn 20

majuscules 20

Menu 20

Pause 20

retour arrière 20

tabulation 20

Touches

Combinaison de touches 22

Touches de la surface tactile 3

Touches Easy Launch 3,23

Touches fléchées 20

Touches numériques 19

Transport 8

Dommages dus au transport 11

Type de contenu

CD/DVD 42

Utilisation, notebook 15

Utilitaire Setup du BIOS

démarrer 65

paramétrage 65

protégé par mot de passe 52

régler l'autorisation d'accès 54

utiliser 66

Verrouillage de l'accumulateur 3

Verrouillage majuscules, touche 20

Video DVD

blocage de l'image 77

Codes régionaux 42

Vierge 39

Vierge CD 39

Vierge DVD 39

Volume

augmenter 22

diminuer 22

regler 43,58

Voyage, notebook 8

Voyant

Arrêt défile (Scroll Lock) 18

lecteur 18

marche 18

Num Lock 18

Voyant accumulateur 18

Voyant Caps Lock 18

Voyant Mode Standby 18

Voyant Silent Mode (Mode d'exploitation silencieux) 18

Voyant Standby 18

Voyant Wireless LAN 18

Voyants d'état 17

Vues du notebook 3

Wireless LAN 50

Activer le module 50

Désactiver le module 50

interrupteur Marche/Arrêt 3
