RHP 975 RB ROSE BL - Aspirateur ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante
Mode d'évacuation	Version recyclage ou évacuation
Filtre à graisse	Présent, amovible et lavable
Filtre à charbon actif	Remplaçable, durée environ 6 mois
Indicateur de filtre	LED FILTERALARM
Nettoyage filtre	Nettoyage recommandé tous les 2 mois
Installation	Fixation murale verticale, 2 personnes recommandées
Montage filtre à graisse	Retirer et nettoyer régulièrement
Montage filtre à charbon	Remplacer tous les 6 mois en usage normal
Entretien	Nettoyage avec produit neutre
Fonctionnement	Élimination des fumées et odeurs
Alimentation	Non précisé
Matériau	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Consommation électrique	Non précisée
Niveau sonore	Non précisé

FOIRE AUX QUESTIONS - RHP 975 RB ROSE BL ROSIERES

Comment installer le ROSIERES RHP 975 RB ROSE BL ?

Pour installer le ROSIERES RHP 975 RB ROSE BL, suivez le manuel d'installation fourni. Assurez-vous de respecter les normes électriques et de plomberie locales.

Quels sont les dimensions du ROSIERES RHP 975 RB ROSE BL ?

Les dimensions du ROSIERES RHP 975 RB ROSE BL sont 75 cm de largeur, 60 cm de profondeur et 85 cm de hauteur.

Comment nettoyer le ROSIERES RHP 975 RB ROSE BL ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface. Évitez les produits contenant des solvants agressifs.

Le ROSIERES RHP 975 RB ROSE BL est-il économe en énergie ?

Oui, le ROSIERES RHP 975 RB ROSE BL est classé A dans la catégorie énergétique, ce qui signifie qu'il est conçu pour consommer moins d'énergie.

Que faire si le ROSIERES RHP 975 RB ROSE BL ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Où puis-je trouver des pièces de rechange pour le ROSIERES RHP 975 RB ROSE BL ?

Les pièces de rechange peuvent être commandées via le site web de ROSIERES ou auprès de revendeurs agréés.

Comment régler la température sur le ROSIERES RHP 975 RB ROSE BL ?

Utilisez le panneau de contrôle pour sélectionner la température souhaitée. Consultez le manuel d'utilisation pour des instructions détaillées.

Y a-t-il une garantie pour le ROSIERES RHP 975 RB ROSE BL ?

Oui, le ROSIERES RHP 975 RB ROSE BL est généralement couvert par une garantie de 2 ans. Veuillez consulter votre document de garantie pour plus de détails.

MODE D'EMPLOI RHP 975 RB ROSE BL ROSIERES

Cette hotte peut être en version recyclage ou en version évacuation.

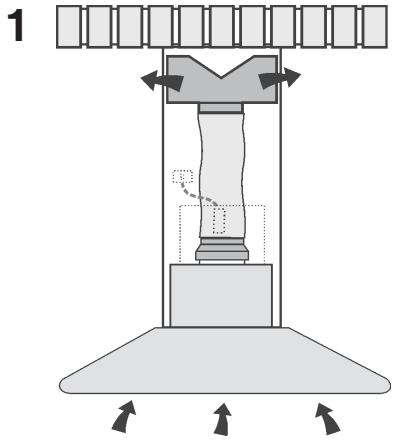

Version Recyclage (Fig. 1A ou 1B): voir hotte aspire l'air de la cuisine imprégnée de fumée et d'odeurs, en l'épurant à travers les filtres à GRAISE ainsi qu'à travers le filtre à charbon pour le renvoyer dans la pièce, propre. Afin que votre hotte soit efficace d'une façon constante, il est nécessaire de remplacer le filtre à charbon périodiquement. Le filtre à charbon n'est pas fourni.

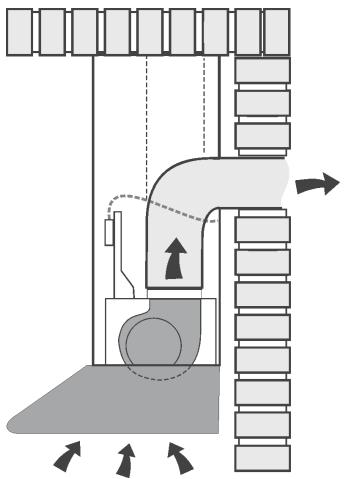

Version évacuation (Fig. 2) : votre hotte aspire l'air de la cuisine imprimé de fumée et d'odeurs, en le faisant passer à travers les filtres àGRAISE, puis en l'éliminant à l'extérieur à travers un tuyau d'évacuation. Dans cette version, l'emploi du filtre à charbon n'est pas nécessaire.

Vous voulez décider dès le début quel type d'installation vous voulez (recyclage ou évacuation). Afin d'avoir une hotte au rendement optimal, nous vous conseillons d'installer une hotte version évacuation (si cela est possible).

Installation

ATTENTION: Il faut au moins deux personnes pour monter cet appareil; il est conseillé de confier les opérations d'installation à des spécialistes. Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l'appareil, démontez les filtres àGRAISE.

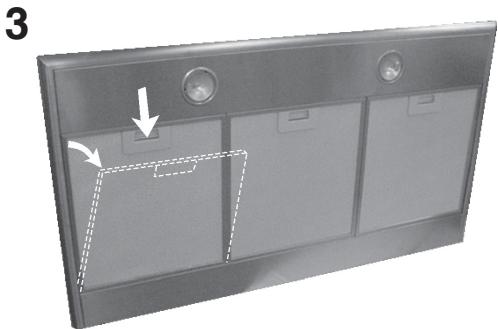

1. Démontage des filtres àGRAisse: Fig. 3: pousser le blocage vers la partie arrière de l'appareil et tourner le filtre vers l'extérieur. INSTALLATION VERSION EVACUATION: Avant de commencer l'installation, il est nécessaire de prévoir le tuyau pour l'évacuation de l'air à l'extérieur. Employez un tuyau d'évacuation qui ait: - la longueur minimale indispensable; - le moins de coudes et raccords possibles (angle maximum des coudes: ); - qui soit fait d'une matière approuvée par les normes en vigueur (suivant le pays); - sa surface intérieure la plus mise possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau (diamètre conseillé: 150 mm). Pour l'évacuation de l'air à l'extérieur, suivez toutes les autres indications fournies par la feuille "Attention". Prévoir l'alimentation électrique dans l'encombrement de la cheminée téléscopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille "Attention").

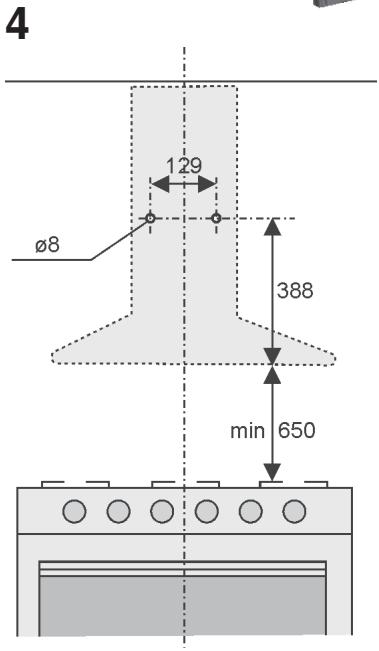

2. Fixation au mur: Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 2 premiers trous que vous devrez percer, en respectant les mesures indiquées à la Fig. 4; percez 2 trous et y placez les 4 chevilles (fournies en équipement). Comme indiqué sur la feuille "Attention", ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650mm. Fixez le support métallique (A) au mur en utilisant les 2 trous percés -Fig.5- (les vis pour la fixation du support sont fournies). Utiliser les deux petits triangles découpés sur le support afin de le placer exactement le long de l'axe vertical de la hotte. Puis accrochez la hotte sur le support (Fig. 6). Réglez la position horizontale en déplaçant la hotte à droite ou à gauche selon les exigences de l'alignement avec les meubles suspendus. S'il faut aussi régler la hotte en hauteur, agir sur les vis (B) de réglage (fournies). Après le réglage, sans enlever la hotte, tracer sur le mur des autres 4 trous à percer (C); décrochez la hotte et percez les trous tracés (diamètre 8mm); ensuite utilisez les 4 chevilles et les 4 vis fournies pour la fixation définitive.

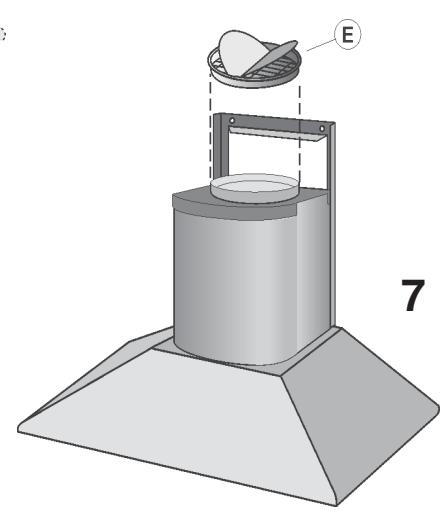

3. Montage flange: positionner la flange (E) au-dessus de la bouche de sortie d'air du moteur et exercer une légere pression (Fig. 7).

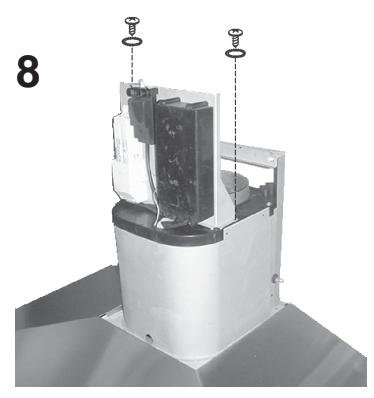

4. Monter la plaque de l'installation électrique (selon les modèles) en la fixant avec 2 vis et 2 rondelles métalliques (Fig. 8).

5. Fixation des tuyaux télescopiques:

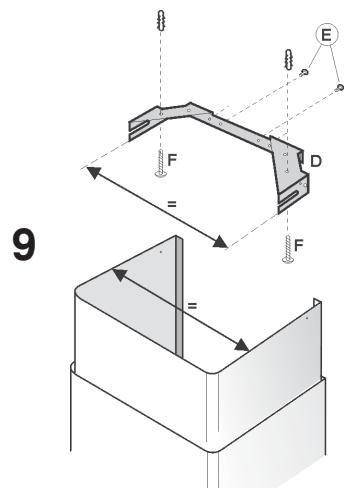

5a - Régler la largeur de l'étier de support (D) du tuyau téléscopique à l'aide des vis (E) indiquées sur la Fig. 9 ; ensuite, à l'aide des chevilles et des vis (F), fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte. 5b - Raccordez le conduit pour l'évacuation de l'air à la bouche de sortie d'air de la hotte ; utilisez un tuyau souple et bloquez-le sur la bouche de sortie d'air de la hotte à l'aide d'un collier métallique - Fig. 10 - (le tuyau et le collier ne sont pas fournis). Pour la version aspirante, retournez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soient dans la partie du bas (Fig. 11). 5c - Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. Installer les tuyaux téléscopiques en les appuyant sur la hotte ; soulevez le tuyau supérieur jusqu'au plafond et le fixez à l'aide des 2 vis (H) - Fig. 12.

INSTALLATION VERSION RECYCLAGE: Prévoir l'alimentation électrique dans l'encombrement de la cheminée téléscopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille "Attention").

Fixation au mur: pour la fixation au mur, voir les instructions pour la version évacuation (voir point 2, 3 et 4), puis continuer avec les instructions indiquées ci-après.

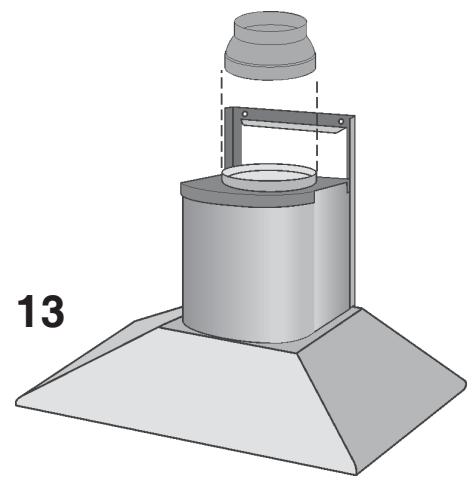

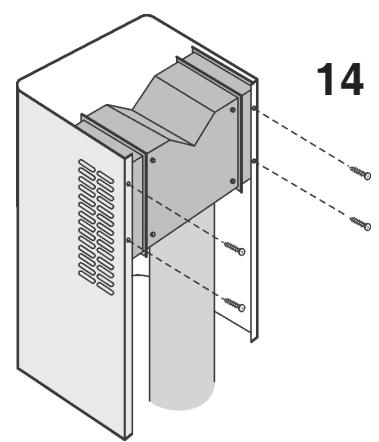

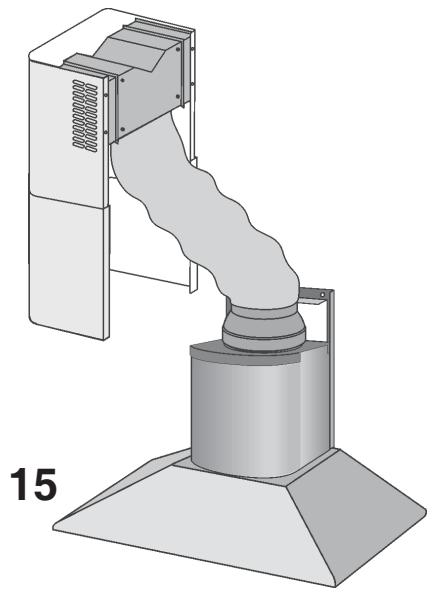

Fixation des tuyaux télescopiques: - Régler la largeur de l'étrier de support (D) du tuyau télescopique à l'aide des vis E indiquées à la Fig. 9. - Ensuite, à l'aide des chevilles et des vis (F) fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte. - Monter la réduction sur la hotte en face du point de sortie de l'air (Fig. 13). - Prendre le déflecteur d'air et y fixer un tuyau coupé (de 125 mm de diamètre) en le bloquant à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis); fixer le déflecteur d'air au tuyau supérieur (Fig. 14) à l'aide de 4 vis. - Raccordez le tuyau souple à la réduction se trouvant sur la bouche de sortie d'air (Fig. 15). - Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. Installer les tuyaux télescopiques en les appuyant sur la hotte; soulever le tuyau supérieur jusqu'à un plafond et le fixer à l'aide des 2 vis H (Fig. 12). - Installer le filtre à charbon en enfilant les 2 languettes du filtre dans le logement prévu à cet effet (Fig. 16) et en le faisant tourner vers le haut.

Fonctionnement

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes de la fig.17:

Touche A : interrupteur d'éclairage. Touche B : interrupteur ON/OFF moteur 1ère vitesse. Touche C : interrupteur 2ème vitesse. Touche D : interrupteur 3ème vitesse. E : voyant lumineux de fonctionnement du moteur.

Commandes de la fig.18:

Touche A: éteint l'éclairage.

Touche B: Allume l'éclairage.

Touche C: Diminue la vitesse pour arriver à la vitesse minimum. Si pressée pendant 2" le moteur s'arrête.

Touche D: Actionne le moteur (en rappelant la dernière vitesse utilisée) et augmente la vitesse pour arriver à la vitesse maximale.

Touche: RESET ALARME FILTRES/TIMER: si l'on appuie sur la touche pendant l'affichage de l'alarme des filtres (avec le moteur arrêté) on remet à zéro le comptage des heures. En appuyant sur la touche pendant le fonctionnement du moteur, on active le TIMER, la hotte s'éteint donc automatiquement après 5 minutes.

L1) Les 4 témoins lumineux VERTS signalent la vitesse en cours. L2) Quand le témoin lumineux est rouge (avec le moteur arrêté) il indique l'ALARME DES FILTRES. Quand le témoin lumineux est vert (clignotant) il indique que le TIMER a été actionné par la touche E.

ALARME FILTRES: Après 30h de fonctionnement le voyant L2 devient ROUGE. Il signale que les filtres à graisse doivent être nettoyés. Après 120h de fonctionnement le voyant L2 devient ROUGE et clignote, il indique que les filtres à graisse doivent être nettoyés et les filtres à charbon remplacés. Après avoir nettoyé les filtres à graisse (et/ou remplacé les filtres à charbon), appuyez sur la touche E pour faire redémarrer le comptage des heures pendant la visualisation de l'alarme filtres.

Prétez une attention particulière aux filtres à GRAISS: Si le modèle que vous avez acheté a des commandes comme celles de la Figure 18, nettoyez les filtres à GRAISS lors de l'intervention de l'alarme des filtres (voir paragraphe "Commandes"). Si le modèle que vous avez acheté a des commandes comme celles de la Figure 17, nettoyez les filtres à GRAISS tous les 2 mois environ, en fonction de l'utilisation. Pour enlever les filtres: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3). Laver les filtres avec une lessive neutre.

Remplacer les filtres à charbons : si l'on utilise l'appareil en version recyclage, il faut remplacer les filtres à charbons ; pour les sortir, pousser le loquet de blocage vers l'intérieur (Fig. 16) et tourner le filtre vers le bas de manière à retirer les 2 languettes de leur logement. Si le modèle que vous avez acheté a des commandes comme celles de la Figure 18, remplacez les filtres à charbon lors de l'intervention de l'alarme des filtres (voir paragraph remplacez les filtres à charbon tous les 6

mois en moyenne, en fonction de l'utilisation.

Eclairage: Pour replacer les lampes halogènes, ouvrez le couvercle en faisant levier grâce aux fentes prévues à cet effet (Fig. 19). Remplacez-les par des lampes ayant les mêmes caractéristiques.
