Type de produit	Plaque de cuisson vitrocéramique à commandes tactiles
Marque	PROLINE
Modèle	PCH 460 B-E NOIR
Dimensions (L x P x H)	59 x 52 x 4 cm
Poids	Environ 8 kg
Alimentation électrique	230 V ~ 50/60 Hz, monophasé ou triphasé (voir schéma de branchement)
Puissance maximale	7200 W (estimation)
Nombre de zones de cuisson	4 zones (dont brûleurs doubles/ovales)
Commandes	Touches tactiles, 6 niveaux de chaleur
Fonction température résiduelle	Indicateur lumineux pour zones chaudes (>60°C)
Matériau de la surface	Verre vitrocéramique
Installation	Encastrable, nécessite une ouverture dans le plan de travail
Classe de protection	Classe I (mise à la terre obligatoire)
Câble d'alimentation	H05VV-F 3x2,5 mm² (monophasé) ou 5x1,5 mm² (triphasé)
Disjoncteur recommandé	20 A, différentiel 30 mA
Utilisation prévue	Cuisson domestique uniquement
Nettoyage recommandé	Racloir pour résidus, nettoyant spécial vitrocéramique et chiffon doux
Précautions de sécurité	Ne pas utiliser de nettoyeur vapeur, ne pas placer d'objets inflammables
Accessoires fournis	Bande adhésive, supports de montage, notice d'utilisation
Réparabilité	Réparation par technicien qualifié uniquement

FOIRE AUX QUESTIONS - PCH 460 B-E NOIR PROLINE

Quelle est la procédure d'installation électrique pour la plaque PROLINE PCH 460 B-E NOIR ?

L'installation doit être réalisée par un électricien qualifié. Utilisez un câble H05VV-F adapté (3x2,5 mm² pour monophasé, 5x1,5 mm² pour triphasé) et un disjoncteur de 20 A avec différentiel 30 mA. La plaque doit être reliée à la terre conformément aux normes en vigueur.

Comment nettoyer la surface vitrocéramique sans l'endommager ?

Laissez refroidir la plaque, puis utilisez un racloir pour retirer les résidus d'aliments ou de graisse. Appliquez un nettoyant spécial vitrocéramique avec un chiffon humide, puis essuyez avec un chiffon sec. N'utilisez jamais d'éponges abrasives ou de produits chimiques agressifs.

Que faire si de l'aluminium ou du plastique fond sur la plaque ?

Retirez immédiatement ces matières avec un racloir pendant qu'elles sont encore chaudes pour éviter d'endommager la surface. Ensuite, nettoyez normalement avec un produit adapté.

Comment fonctionne l'indicateur de température résiduelle ?

Après la cuisson, la plaque calcule la température du verre. Si elle dépasse 60°C, un voyant lumineux s'allume sur la zone concernée. Il reste allumé tant que la température est supérieure à ce seuil. En cas de coupure de courant, le voyant clignote si la zone était encore chaude.

Quels types de casseroles puis-je utiliser sur cette plaque ?

Utilisez des casseroles à fond plat, propre et sec, dont la base correspond à la taille de la zone de cuisson. Évitez les fonds irréguliers qui pourraient rayer ou casser le verre. Préférez des casseroles compatibles induction si votre modèle le nécessite (la notice ne précise pas, mais généralement les plaques vitrocéramiques acceptent tous types de fonds plats).

Comment régler la puissance des zones de cuisson ?

Utilisez les touches tactiles pour sélectionner la zone souhaitée, puis ajustez la puissance du niveau 1 (maintien au chaud) au niveau 6 (cuisson intense). Les niveaux 2-3 conviennent pour mijoter, 4-6 pour cuire, rôtir ou bouillir.

Puis-je utiliser un adaptateur ou une rallonge ?

Non, l'utilisation d'adaptateurs, de prises multiples ou de rallonges est interdite pour des raisons de sécurité. Branchez la plaque directement sur un circuit dédié avec une prise mise à la terre.

Que faire en cas de fissure sur le verre vitrocéramique ?

Débranchez immédiatement l'appareil et ne l'utilisez plus. Contactez un technicien qualifié pour le remplacement de la plaque, car une fissure présente un risque d'électrocution.

Comment activer ou désactiver la zone externe des brûleurs doubles/ovales ?

Sur les brûleurs doubles ou ovales, vous pouvez activer ou désactiver la zone externe en positionnant le bouton sur la fonction correspondante (généralement un symbole). Consultez le schéma de votre notice pour plus de détails.

Où puis-je trouver des pièces de rechange pour ma plaque PROLINE ?

Les pièces de rechange doivent être fournies par un service après-vente agréé PROLINE. Contactez le revendeur ou le fabricant pour commander des pièces. Notez que les réparations doivent être effectuées par un professionnel.

MODE D'EMPLOI PCH 460 B-E NOIR PROLINE

Branchement électrique de la plaque

UTILISATION

Fonctions de la température résiduelle

NETTOYAGE ET ENTRETIEN

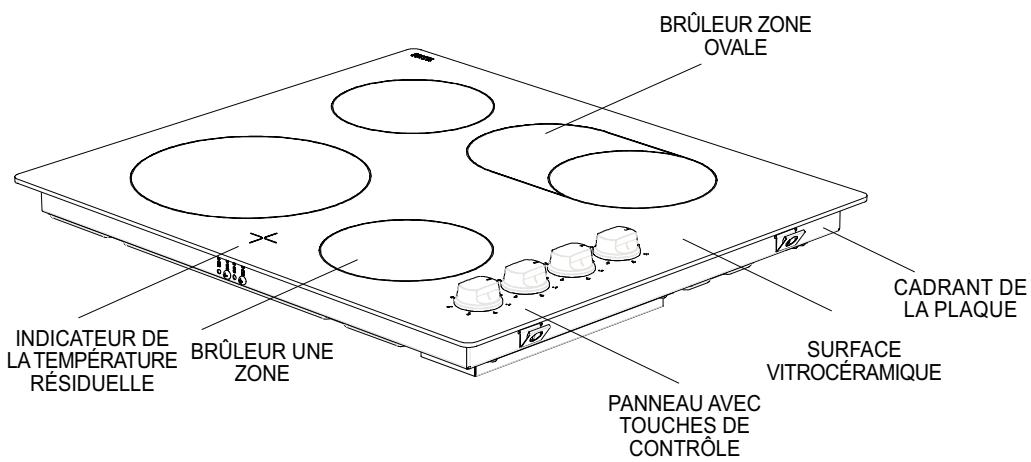

Description de la PLAQUE

Cher client,

Vous devez lire ce manuel afin d'obtenir la meilleure performance et prolonger la vie utile de votre appareil. Nous vous recommandons de garder ce manuel pour référence future.

Votre plaque est garantie et vous procurera un service durable. Cette garantie s'applique seulement si l'appareil est installé et utilisé selon les instructions de fonctionnement et d'installation décrites dans ce manuel.

Remarque: Voiture plaque peut être différente du modèle présent ci-dessus à cause de sa configuration.

Instructions de sécurité

• Cet appareil doit être utilisé uniquement pour une utilisation domestique.
• Cet appareil doit être utilisé dans le seul but de faire bouillir ou cuire des aliments, toute autre utilisation, par exemple le chauffage de pièces, surfaces de travail ou de stockage est dangereux.
• Des additions ou des modifications effectuées sur l'appareil sont interdites.
• Ne placez et ne gardez aucun liquide inflammable, du matériel hautement inflammable ou des objets d'allumage sur ou près de l'appareil.
• Les enfants ne doivent pas s'approcher de l'appareil.
• L'appareil doit être installé et branché par un technicien de service qualifié uniquement.
• La sécurité électrique de cette plaque est garantie si elle est branchée à un système terre approprié, conforme aux normes de sécurité électrique.
• Les appareils encapsulables peuvent être utilisés uniquement après avoir été placés dans leur respective unité et surface de travail en respectant les normes.
• Ne faites aucune pression sur le fil électrique lors de l'installation de la plaque.
• La longueur du câble ne doit pas dépasser 2m pour des raisons de sécurité d'isolation.
• Si vous constatez des défauts sur l'appareil ou des dommages sur le verre céramique (fissures ou rayures), l'appareil doit être mis hors service et la prise doit être retirée afin de prévenir le risque d'électrocution.
• Les réparations de l'appareil doivent être effectuées par un technicien de service qualifié uniquement.
• Vérifiez si vous avez retiré tous les matériaux d'emballage avant d'utiliser l'appareil.
• Les câbles des apparèils électriques ne doivent être en contact avec aucune surface ou casserole chaude.
• Ne laissez jamais la plaque sans surveillance quand vous cuisinez avec de la graisse ou de l'huile. Ces aliments peuvent s'enflammer rapidement en cas de surchauffe.
• Ne coupez certains aliments sur le verre de la plaque vitrocéramique. Les panneaux en verre ne doivent pas être utilisés comme surfaces de travail.
• Faites attention quand vous utilisez des petits appareils ménagers comme les fers à repasser près des éléments.
• N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
• Vérifiez si tous les contrôles sont éteints quand ils ne sont pas utilisés.
• Pour le nettoyage, l'appareil doit être mis hors service et il doit être froid.
• Pour des raisons de sécurité, le nettoyage avec des jets de vapeur ou des équipements de haute pression est interdit.
• Utilisez uniquement des casseroles avec une base plane.

Installation

Le branchement électrique de la plaque doit être effectué par un technicien de service qualifié ou un electricien qualifié, selon les instructions décrites dans ce manuel et les règlements actuels.

• Avant de procéder à l'installation, vérifie si les conditions de distribution locales et les réglages de l'appareil sont compatibles.
• Les lois, règlements, directives, normes en vigueur dans le pays d'installation doivent être respectées (règles de sécurité, recyclage correct selon les règlements, etc.).

Local d'installation de la plaque encapsulée

Après avoir retiré de l'emballage, vérifiez si l'appareil et les respectifs accessoires ne sont pas endommagés. Si vous constatez des dommages, n'utilisez pas l'appareil et contactez immédiatement un technicien de service qualifié ou un électricien qualifié.

• Cette plaque encasirable doit être installée dans le plan de travail de votre cuisine. Elle sera branchée à l'électricité avec la boîte d'interrupteur ci-dessous, spécialement fourni pour cet effet.

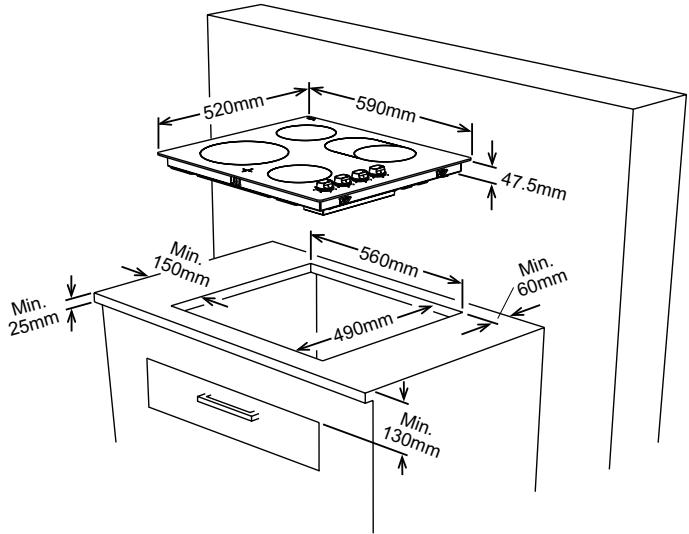

• Laissez une ouverture avec les dimensions indiquées dans l'image ci-dessous.

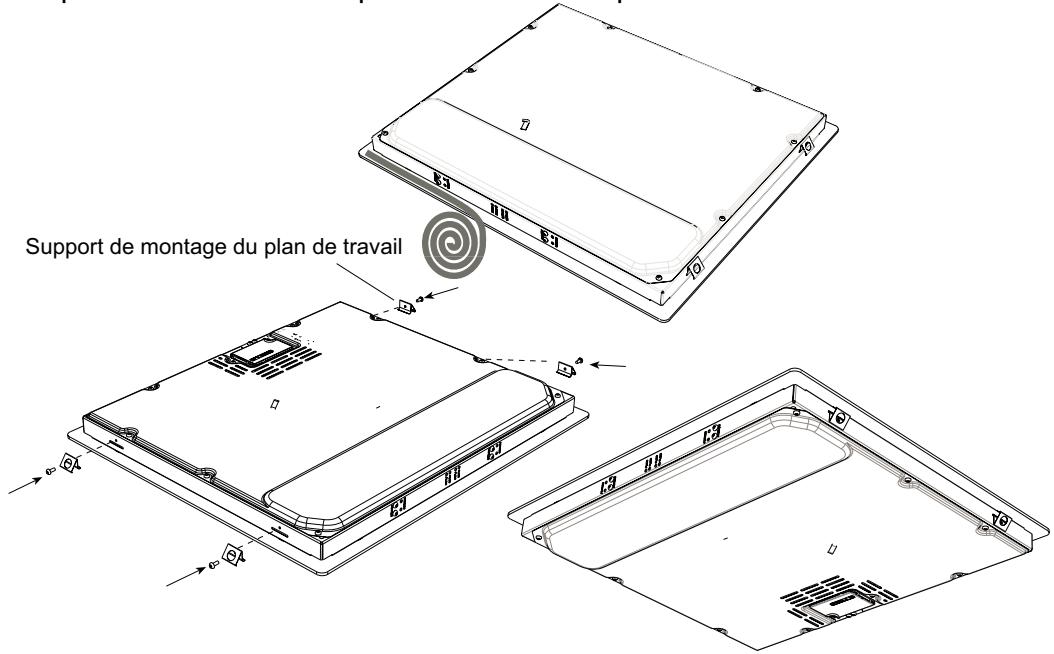

• Appliquez la bande adhésive autour de toute l'extrémité inférieure de la surface de cuisson, bien comme sur la partie extérieure du panneau en verre céramique. N'étirez pas la bande. Vissez les 4 supports de montage du plan de travail sur les parois latérales du produit.

Branchements électriques de la PLAQUE

• Avant d'effectuer le branchement électrique, vérifiez si l'alimentation électrique du système et la prise sont appropriées pour la puissance d'alimentation maximum de la plaque.
• L'installation électrique de la maison et la prise électrique utilisée doivent être reliées à la terre selon les normes de sécurité.
• S'il n'y a pas de circuit dédié à la plaque et pas d'interrupteur de fusible, ceux-ci doivent être installés par un électricien qualifié avant de brancher la plaque.
• L'interrupteur de fusible doit être facilement accessible quand la plaque est installée.
• N'utilisez pas d'adaptateurs, prises multiples et/ou fils d'extension.
• Cet appareil est conforme aux normes des Directives CEE suivantes :

1 Plaque vitrocéramique CEE/73/23 et 93/68, CEE/89/336 sur l'interférence radio, 2 CEE/89/109 sur le contact avec les alimentations.

• Un disjoncteur avec une ouverture de contact d'au moins 3mm, puissance 20A et un type de fonctionnement différentiel doit être installé à l'intérieur du circuit électrique.
• Pour la plaque vitrocéramique touch control, le câble doit être de type H05VV-F 5x2,5mm² pour le triphasé ou 3 / 3x2,5mm² pour le monophasé/60227 IEC 53. Le diagramme de branchement est situé à l'arrière de l'appareil.

3x2,5 mm 220 V~ 3x2,5 mm 230 V~ 3x2,5 mm 240 V~

5x1.5 mm 380 V~ 3N~ 5x1.5 mm 400 V~ 3N~ 5x1.5 mm 415 V~ 3N~

• Cet appareil doit être relié à la terre.
• Pour effectuer ce branchement, un câble électrique de type H05VV-F doit être utilisé.
• Lors de l'installation, vérifie si les câbles isolés sont utilisés. Un branchement incorrect peut endommager votre appareil. La garantie ne couvre pas ces dommages.
• Les réparations de l'appareil doivent être effectuées par un technicien de service qualifié ou un électricien qualifié.
• Mettez l'appareil hors service avant chaque entretien. Pour effectuer de nouveau le branchement, suivez rigoureusement les diagrammes de branchement.

Utilisation

Cet appareil fonctionne avec des touches de contrôle et la chaleur stockée est confirmée par la lampe de l'indicateur de température résiduelle sur la surface vitrocéramique.

Le brûleur avec touche de contrôle a été conçu pour fonctionner avec 6 niveaux de chaleur:

1 Garder la position chaude 2-3 Position chaude à basse température 4-5-6 Position pour cuire - rôtir et bouillir

Les brûleurs doubles et ovales ont deux zones de cuisson. Pour 0. Les deux zones externes sont branchées.

Pour désactiver la zone externe du brûleur double/ovale, placez le bouton sur la position

Les deux zones externes sont débranchées.

Fonctions de la température résiduelle

Après tous les processus de cuisson, il y a une certaine chaleur qui reste dans le verre vitrocéramique appelée température résiduelle. Le contrôle peut calculer approximativement la température du verre. Si la température calculée est supérieure à 60°C, alors ceci sera indiqué par la lampe de l'indicateur de la température résiduelle. L'écran de la température résiduelle apparaît tant que la température calculée du brûleur est > + 60^.

Quand l'alimentation électrique revient au contrôle de la plaque après une coupure de courant, l'écran de la température résiduelle clignote, si le brûleur correspondant avait une température résiduelle supérieure à 60°C avant la coupure de courant. L'écran clignotera jusqu'à ce que le temps maximum de la température résiduelle ait expiré ou le brûleur soit sélectionné et activé.

Nettoyage et entretien

Les casseroles ayant une base irrégulière ne doivent pas être utilisées parce qu'elles peuvent casser le verre. La base des casseroles doit être fine et plane autant que possible. Avant l'utilisation, vérifie que les bases des casseroles sont propres et sèches.

Placez toujours la casserole sur la zone de cuisson avant d'effectuer la mise en marche. Si possible, placez toujours les couvercles sur les casseroles. Les bases des casseroles utilisées ne doivent pas être plus petites ou plus grandes que les zones de cuisson, elles doivent avoir la taille correcte comme indiquée ci-dessous afin de ne pas gaspiller de l'énergie.

Avant de nettoyer la plaque, retirez d'abord la prise de courant. Vérifiez la température résiduelle sur l'appareil. Le verre vitrocéramique résiste à des températures élevées et à la surchauffe. S'il y a une chaleur résiduelle sur l'appareil, la lampe de l'indicateur de la température résiduelle est allumée. Afin d'éviter des brûlures, laissez refroidir l'appareil.

Retirez tous les aliments et graisses qui débordent avec un racloir. Nettoyez la plaque avec un liquide de nettoyage approprié et un chiffon humide. Ensuite nettoyez avec un chiffon sec et propre.

Si de l'aluminium ou du plastique ont fondu accidentellement sur la surface de la plaque, vous devez rester avec un racloir. Ceci évitera des dommages possibles à la surface. Ceci s'applique aussi au sucre ou aux aliments sucrés qui sautent sur la plaque.

S'il y a d'autres aliments fondus sur la surface de la plaque, retirez les saletés quand l'appareil est froid. Utilisez un agent de nettoyage pour le verre vitrocéramique ou l'acier inoxydable quand vous nettoyez la superficie.

N'utilisez pas d'éponges ni des éponges abrasives pour nettoyer la surface vitrocéramique. Ces matériels peuvent endommager la surface.

N'utilisez pas de détergents chimiques, sprays ou agents pour éliminer les taches sur la surface vitrocéramique. Ces matériels peuvent provoquer un incendie ou endommager la couleur de la plaque. Nettoyez avec de l'eau et un liquide de nettoyage.

Le symbole sur le produit ou le respectif emballage indique que ce produit ne peut pas être traité comme les ordures ménagères. Il doit être déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et électroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent être causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.
