MODE D'EMPLOI B1 RKM 13001 BOSCH
Mise au rebut de l'emballage 39
Mise au rebut de votre ancien appareil 39
Avant de connecter votre appareil 39
Présentation de votre nouvel appareil
Description de l'appareil 40
Panneau de contrôle 41
Accessoires 41
Conditions d'Utilisation 42
Emplacement de l'unité extérieure 44
Communication des unités intérieure et extérieure 45
Déconnexion du manche à air flexible dans l'unité intérieure, (seulement pour les modèles disposant de connexion rapide) 46
Union du manche à air flexible à l'unité intérieure 48
Mise en fonctionnement de l'appareil
Réfrigération et déshumidification 49
Seulement déshumidification 50
Purification de l'air 50
Nettoyage et maintenance 51
Service Technique / Garantie 52
Considérations qui vous éviteront d'appeler le Service Technique 53
Données techniques 54
Mise au rebut de l'emballage
Respectez l'environnement en mettant l'emballage de votre appareil au rebut. - Nos appareils sont soigneusement emballés pour le transport. Les emballages sont conçus dans le but de ne pas porter préjudice à l'environnement. Ils peuvent être recyclés, ce sont des produits écologiques. En recyclant l'emballage, vous contribuez d'une part à l'économie des matières premières, et d'autre part à réduire le volume des déchets. S'il vous plaît, vous pouvez rendre l'emballage au commerçant qui vous a fourni l'appareil. - Débranchez l'appareil du réseau et coupez le câble de connexion. Les appareils contiennent des réfrigérants qui doivent être éliminés conformément à la réglementation en vigueur. - Remettez votre vieux appareil à un organisme, plutôt que de le mettre au rebut par d'autres moyens. Contactez la mairie ou un autre centre compétent pour la reprise de celui-ci. Lisez le manuel d'instructions avant de l'utiliser pour la première fois. Il contient des informations importantes, non seulement pour l'utilisation mais aussi pour votre sécurité et la maintenance de l'appareil. Conservez ce manuel d'instructions. Il pourrait eventuellement servir à un autre usager. Ne mettez pas en marche un appareil endommagé. Le montage et la connexion de votre appareil doit être effectué en accord avec les instructions de montage et la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous courez le risque de perdre les avantages de la garantie. - Nos appareils sont fabriqués en accord avec les normes de sécurité en vigueur. Seuls des techniciens comptent en cette matière, sont autorisés à les réparer. Votre sécurité est en jeu. Assurez-vous que les bouchons des déversoirs sont bien posés car ils auraient pu se déboucher au cours du transport. Transport, Fig. 1.
Présentation de votre nouvel appareil

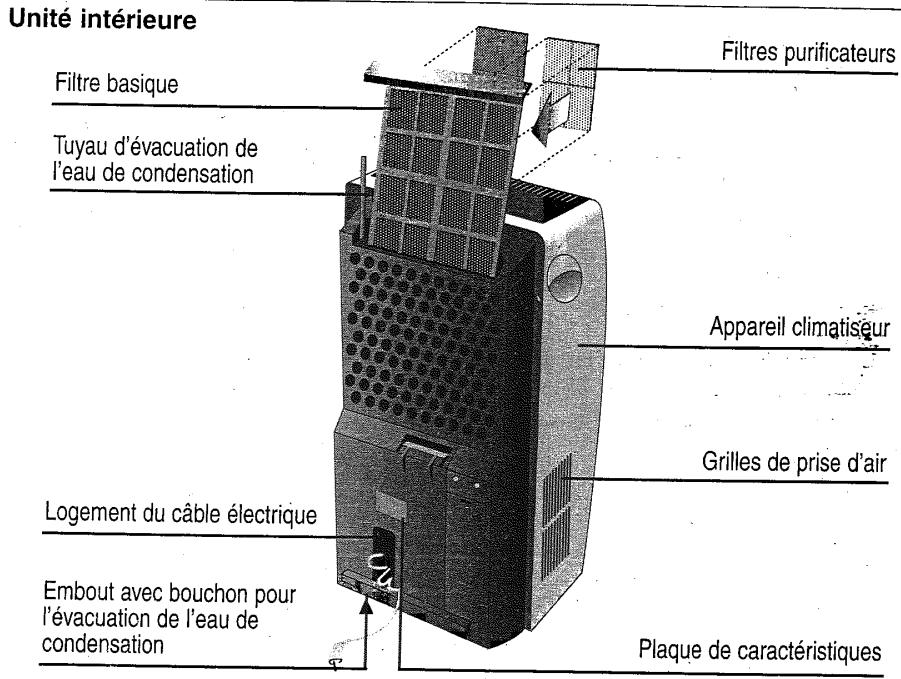

Description de l'appareil

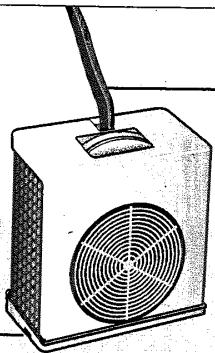

Unité externe
Embout avec bouchon, pour l'évacuation de l'eau de condensation, dans la modalité "Déshumidification"
Manche à air d'union entre l'unité intérieure et l'unité extérieure

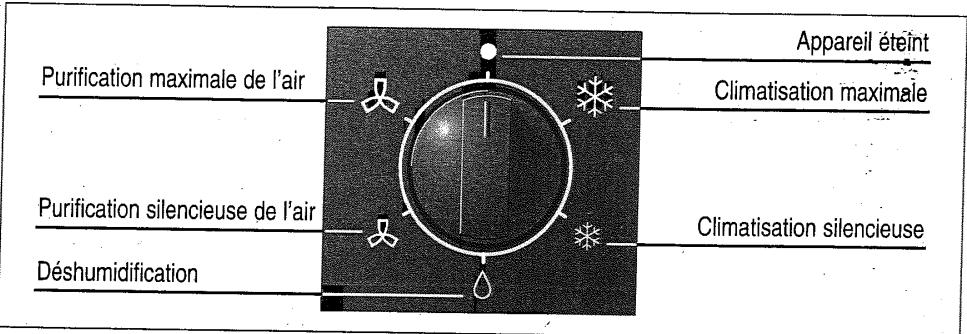

Panneau de contrôle
Accessoires
Conditions d'utilisation

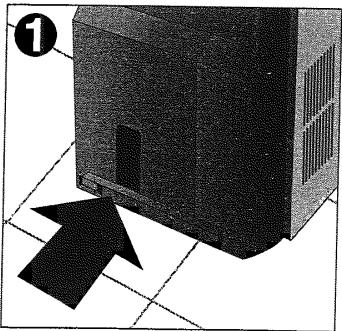

Cet électroménager doit être connecté au réseau à 220/240 V et 50 Hz, par une prise de terre. Protection par le biais d'un fusible de 10 A d'action lente. Si vous avez besoin d'une rallonge, celle-ci devra être pourvue d'une prise de terre, sa section devra être au moins de 1,5mm² par borne et sa longueur inférieure à 25 m. Le câble de connexion au réseau électrique dispose d'un logement sur la partie postérieure de l'appareil. Ne permettez pas que de l'eau entre dans l'appareil. Évitez de couvrir les entrées et sorties d'air de votre appareil, spécialement pour la fonction de chauffage. Ce climatiseur convient à des pièces faisant jusqu'à 100m³ (soit env. 40-50 m², suivant la géométrie des lieux).
Si le câble d'alimentation est endommagé, vous ne devez le substituer par un nouveau câble aux caractéristiques similaires. Pour cela, dirigez-vous au fabricant ou à son service après-vente ou le personnel similaire qualifié.
Attention
Lorsque vous appareil s'éteint, attendez au moins 3 minutes avant de le remettre en marche pour que le circuit de froid s'équilibre.
Si vous réenclenchez l'appareil moins de 3 minutes plus tard, l'appareil attend automatiquement 3 minutes avant de redémarrer.

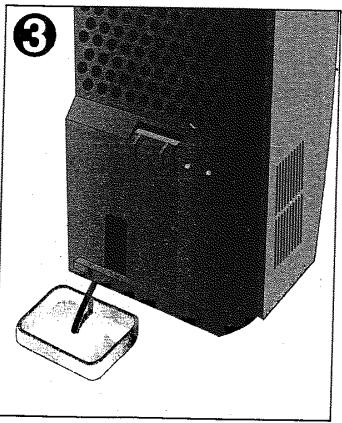

Pour pouvoir le déplacer plus facilement, l'appareil intérieur est équipé de roues. Pour pouvoir transporter ensemble les appareils intérieur et extérieur, accrochez l'appareil extérieur, en position de parking, contre l'appareil intérieur. Ceci fait, l'appareil se laisse déplacer facilement sur ses roues, Fig. 2. L'appareil dispose de roues pour rendre son déplacement plus facile. S'il était nécessaire d'incliner l'appareil pour son déplacement, il faudrait vider l'eau se trouvant dans le réservoir interne à l'aide du tuyau d'évacuation accoupled à l'embout de la partie inférieure de l'appareil, Fig. 3. Si vous ne devez transporter que l'appareil extérieur, défaites d'abord le bouchon d'obturation sur l'appareil extérieur, puis inclinez légèrement ce dernier pour vidanger l'eau restante.
Emplacement de l'unité extérieure

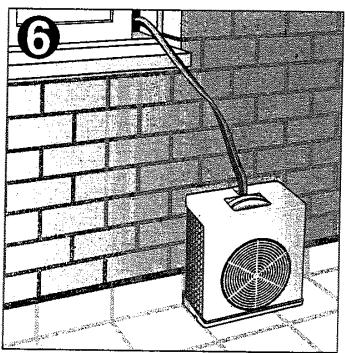

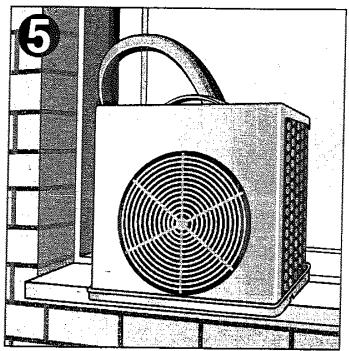

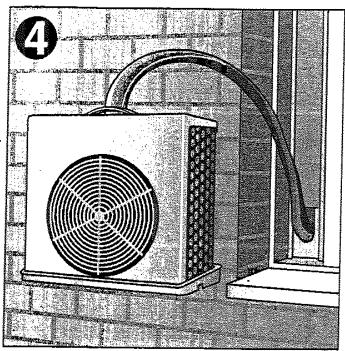

- Selon les valeurs de l'usage et les possibilités qui doivent être mises en œuvre, l'unité extérieure peut être située de n'importe quelle forme parmi celles que montrent les figures 10, 11 et 12 en tenant compte du fait que l'emplacement doit se faire sur une surface horizontale. Pour suspendre l'unité extérieure du crochet y étant incorporé, utilisez l'accessoire Plaque de Support.
Attention!
S'assurer que l'appareil est suspendu en position horizontale, sinon l'eau du plateau inférieur pourrait tomber goutte à goutte. Pour des raisons de sécurité, ne pas suspendre l'unité extérieure uniquement du manche à air qui l'unité à l'unité intérieure. Ne pas monter l'unité extérieure à une hauteur supérieure à celle qui est permise, voir figure 7. Ne pas emprisonner ni tordre le manche à air flexible qui unit les deux appareils.
Communication des unités intérieure et extérieure
Les deux unités sont unies par un manche à air flexible. Au moment de mettre l'appareil en marche, on peut opter pour :

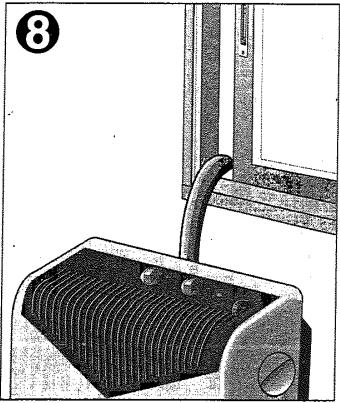

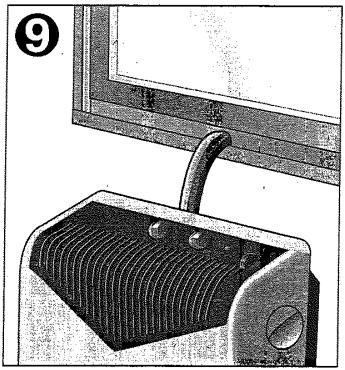

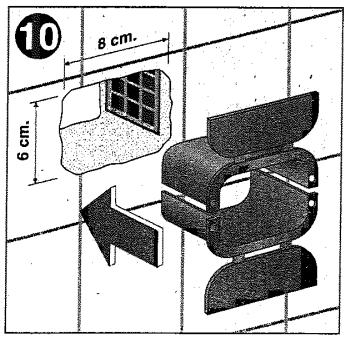

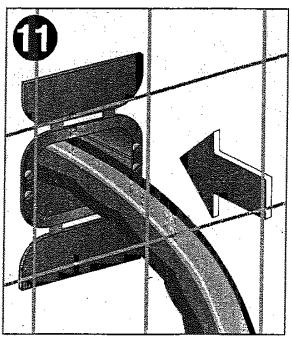

Faire passer le manche à air au travers d'une porte ou fenêtre entrouverte, Fig. 8. Faire une ouverture de 4 × 2 cm dans l'encadrement de la porte ou la fenêtre, afin d'y passer le manche à air en gardant la porte ou la fenêtre fermée, Fig. 9. Faire une ouverture dans le mur où sera situé l'accessoire tuyau protecteur, Fig. 10. Ce tuyau peut être installé avec de la pâte de silicone, des vis, etc., selon le matériel de support, Fig. 11.

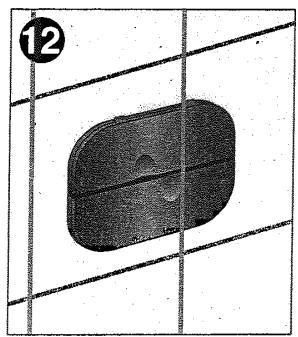

Dans le cas où le climatiseur ne serait pas utilisé ou nécessaire, les couvercles de l'accessoire seront fermés, grâce à quoi l'orifice réalisé sera aussi fermé, Fig. 12.
Débrancher le tuyau flexible
Pour l'installation du manche à air au travers d'un encadrement de fenêtre ou du mur, il faut le démonter de l'unité intérieure ; ceci est possible dans les modèles dotés de connexion rapide. Vous devrez suivre pour cela les indications suivantes :

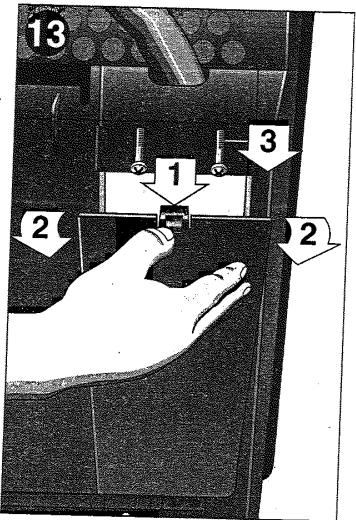

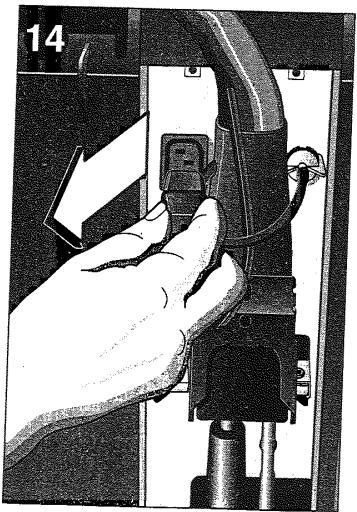

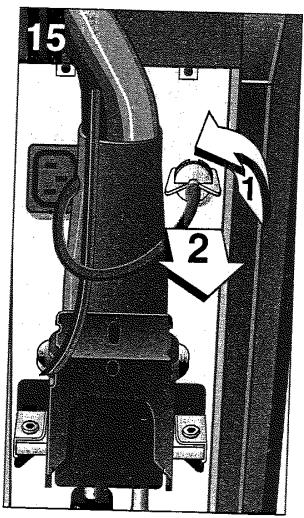

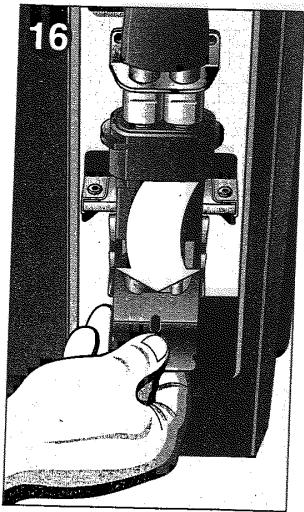

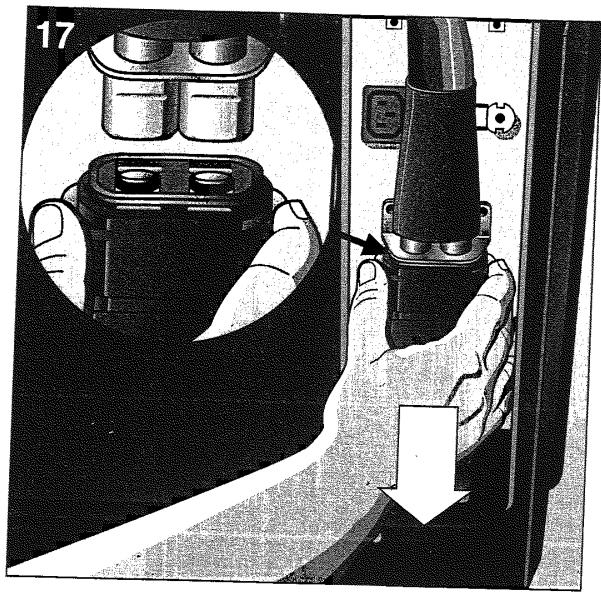

Débrancher l'appareil du réseau électrique, s'il est branché. Retirer le couvercle inférieur de la zone de raccord et ensuite les vis du couvercle supérieur afin que soit visible la zone d'union du manche à air flexible, Fig. 13. Extraire la connexion électrique en exerçant une pression sur les petites pattes supérieure et inférieure de la prise. Voir Fig. 14. Démonter le tuyau d'évacuation d'eau de condensation en le faisant pivoter d'1/4 de tour vers la gauche, et le retirer, Fig. 15. Déplacer le levier de connexion rapide vers le bas, Fig. 16. Déplacer le corps métallique de la connexion vers le bas, Fig. 17, et tirer simultanément vers le haut le manche à air flexible en un mouvement vertical, Fig. 18.
Le manche à air flexible se trouve alors séparé de l'unité intérieure. L'introduire dans l'orifice de l'encadrement ou du mur après avoir situé l'unité extérieure sur l'emplacement choisi.
Union du manche à air flexible à l'unité intérieure

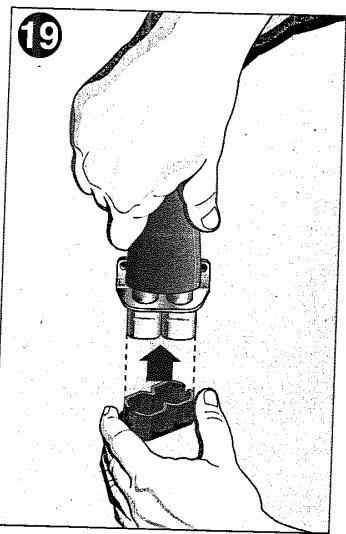

Connectez à nouveau le manche à air flexible à l'unité intérieure en exécutant exactement toutes les opérations précédemment décrites, mais dans le sens inverse.
Attention!

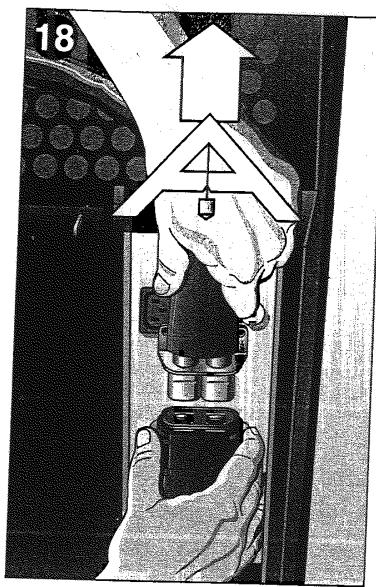

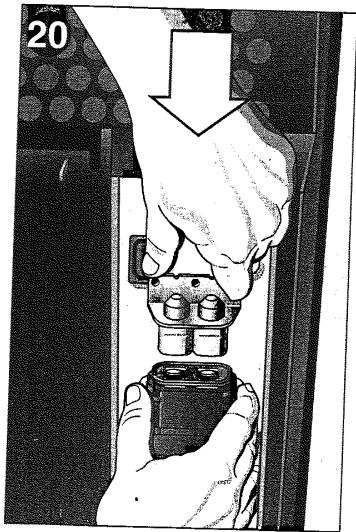

La connexion rapide ne peut être montée qu’en une position, voir Figure 18. Et en l’introduisant dans son emplacement, complètement vertical. Il faut forcer un peu pour remonter le levier jusqu’à la verticale. La liaison n’est toutefois correcte qu’à cette condition. Si les unités intérieure et extérieure restent déconnectées pendant une longue période, protégez l’extrémité libre du manche à air flexible avec le capuchon protecteur, (voir Accessoires et Fig. 19), que nous fournissons avec l’appareil, afin d’éviter que ne pénètre de la poussière et de la saleté. Embobiner de même le couvercle de protection en cuivre sur les soupapes, Fig. 20. Nous conseillons de ne pas garder pendant plus d’un jour, le manche à air déconnecté de l’unité intérieure. - Ne mettez pas en service l’unité intérieure sans l’unité extérieure.
Réfrigération et déshumidification

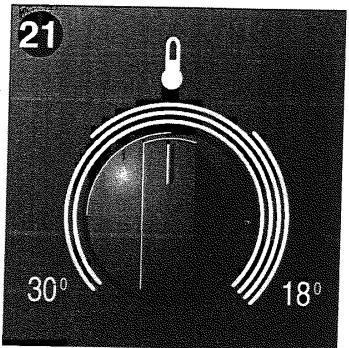

Il introduire la prise de l'appareil dans la prise de courant électrique. Sélectionner l'option «Réfrigération Maximum» ou «Réfrigération silencieuse». Ajuster la température désirée sur le thermostat, Fig. 21. Si l'appareil se déconnecte au travers d'un thermostat, l'appareil se remettra en marche aussitôt que la température de l'enceinte aura augmenté de 2 ou 3°C. L'appareil réfrigère et déshumidifie en même temps l'air de l'enceinte, en créant ainsi un climat agréable. L'eau de condensation se produit au cours du processus est conduite et évacuée vers l'extérieur, et s'évapore dans le condensateur.
Si le pilote d'avertissement rouge s'illumine:

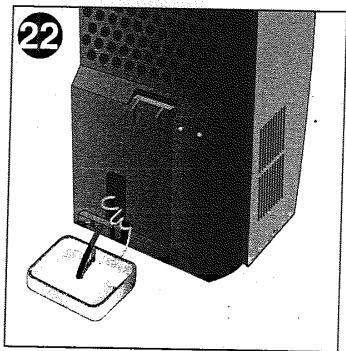

L'eau de condensation s'est indûment accumulée dans le dépôt de l'unité extérieure. L'évacuation de l'eau de condensation s'effectue au travers du tuyau flexible d'évacuation, qui s'accouple dans la bouche pour l'évacuation d'eau, sur la partie inférieure de l'appareil, Fig. 22. Vérifiez que le manche à air flexible d'union des deux unités n'est pas écrabouillé ou emprisonné. De plus, la différence de hauteur entre les unités ne doit pas dépasser 1,5m.
Purification de l'air

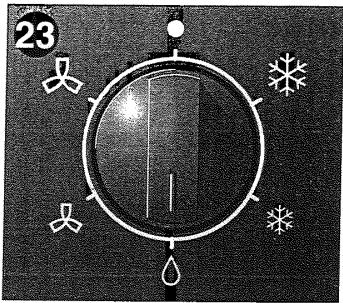

Situé la commande de sélection des fonctions sur la position correspondant au symbole pour "Déshumidification". L'appareil réduit seulement l'humidité de l'air de l'environnement, sans régler la température, Fig. 23.

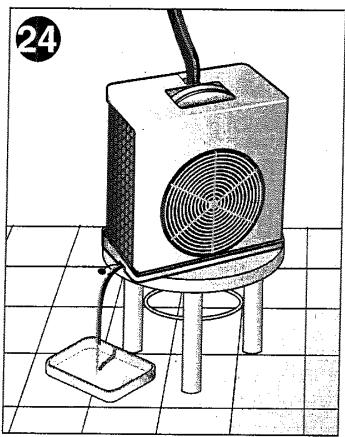

Transporter l'unité extérieure jusqu'à l'enceinte que l'on peut déshumidifier. La poser sur une base ou support, par exemple une table, Fig. 24. - Brancher le tuyau flexible d'évacuation de l'eau dans la bouche d'évacuation de l'unité extérieure. Recueillir l'eau de condensation dans un récipient adéquat, Fig. 24. En fonction des conditions environnementales, l'appareil peut extraire de l'air jusqu'à 50 litres d'eau par jour.
Attention!
Au moment de changer à la modalité «Réfrigération», situer le bouchon obturateur dans la bouche d'évacuation de l'unité extérieure, sinon, des fuites d'eau de condensation se produisent pendant le processus de réfrigeration.
En utilisant cette fonction on fait circuler l'air à l'intérieur de la pièce, en le passant au travers de filtres purificateurs.

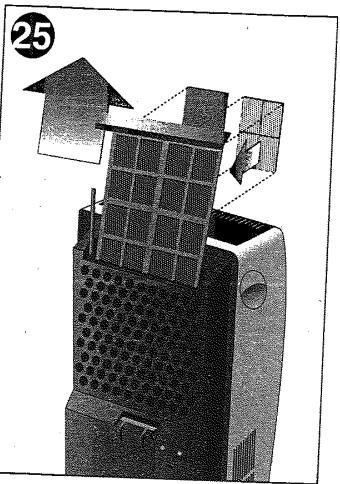

L'appareil incorpore un filtre basique auquel on peut accoupler deux filtres actifs purificateurs, Fig. 25, contre : - Odeurs et fumées. - Pollens, bactéries et poussière. - Nous recommendons de laisser les filtres optionnels installés indépendamment de la fonction (réfrigération, déshumidification, purification de l'air). Vous obtiendrez ainsi une action purificatrice plus efficace. Enclenchez l'appareil. A l'aide du sélecteur de fonction, choisissez la vitesse de ventilateur maximum ou la vitesse réduite.
Nettoyage

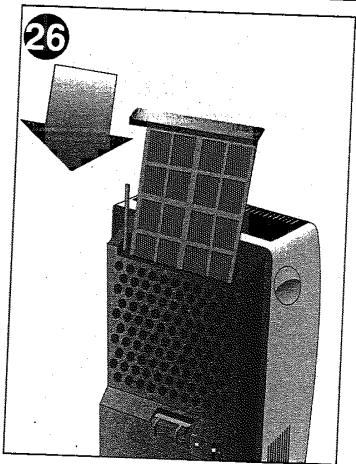

L'appareil intérieur est équipé d'un filtre principal. Au bout d'une période prolongée de fonctionnement, il faut le nettoyer. Rincez-le sous l'eau du robinet, laissez-le sécher puis remontez-le. Le jeu de filtres purificateurs, de référence B1 RKZ06013, doit être substitué par un nouveau jeu tous les ans afin qu'il continue à être opérationnel. Pour cela, dirigez-vous à votre Commerce Habituel. L'installation des filtres doit être faite comme le montrent les figures 25 et 26. Situez seulement un jeu de filtres sur le support pour maintenir la puissance frigorifique. Vous pouvez nettoyer l'appareil à l'aide d'un chiffon ou d'une éponge, d'eau tiède et un détergeant doux. N'utilisez jamais d'eau chaude (à plus de 40°C), de produit blanchissant, de l'essence, des acides ou des brosses, et évitez l'entrée d'eau dans l'appareil. Ne nettoyez pas l'appareil à l'aide d'un tuyau d'arrosage.
Avant une utilisation en début de saison
Nettoyer le filtre à air, et nettoyer ensuite le couvercle et les grilles si c'est nécessaire.
Service technique
Si après avoir tenu compte des instructions d'utilisation, installation, spécialement ce qui est indiqué dans le chapitre "Considérations....", votre appareil ne fonctionne pas, souvenez-vous que notre Réseau de Services Techniques est à votre disposition.
Pour cela, en communiquant la panne, indiquez le modèle (E-NR) et le n° de fabrication (FD) de votre appareil, que vous pourrez lire sur la plaque de caractéristiques.
Garantie
Dans chaque pays sont établies les conditions de garantie par les correspondantes Sociétés de Distribution. Pour plus de détails à cet effet, dirigez-vous au Distributeur qui vous a vendu l'appareil en lui facilitant le nom du modèle et le n° de fabrication. Pour toute intervention qui se produit sous garantie, il est indispensable de partager le justificatif d'achat de l'appareil.
Les actions décrites ci-dessous vous aideront à donner une solution par vous-même à de petits contrôles et vous éviteront d'appeler le Service Technique.
Si après ces vérifications, le problème persiste ou se répète, contactez nos techniciens spécialisés.
Que faire si...
Les solutions données par la suite vous aideront à résoudre vous-même les petits contretemps et vous permettront d'économiser des appels au Service Après-Vente.
Si après ces vérifications, le problème demeurait entier ou venait à se reproduire, veillez contacter nos techniciens spécialisés.
... l'appareil ne fonctionne pas...
Vérifiez que la prise est branchée.
Vérifiez qu'il y a du courant dans le réseau et qu'un fusible n'a pas sauté.
Ajustez le thermostat à une température inférieure, tournez-le à droite.
... l'appareil ne fonctionne pas et le pilote de sécurité est allumé...
Vérifiez que le flexible de liaison est dégagé. Il ne faut pas qu'il soit écrasé.

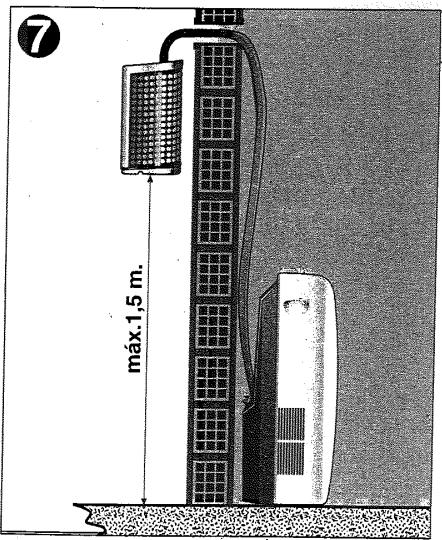

Ne posez ni n'accrochez pas l'appareil extérieur plus de 1,5 m. au-dessus de l'appareil intérieur.
... l'appareil marche un temps puis s'éteint...
Vérifiez bien que l'entrée et la sortie d'air ne sont pas obstruées.
Si la température environnementale extérieure dépasse 43°C, l'appareil se déconnecte automatiquement pendant une période brève de temps, après quoi il se remet en marche. Si la température intérieure et/ou extérieure de l'enceinte est inférieure à 20°C, l'appareil se déconnecte temporairement afin d'éviter la formation ou accumulation de givre ou glace dans le système d'évaporation.
Vérifier que la connexion rapide est correctement installée (dans les modèles qui l'incorporent).
... l'appareil ne refroidit pas suffisamment...
Veillez à ouvrir le moins possible la fenêtre ou la porte. Cette consigne est particulièrement importante lorsque, pour faire passer le flexible de liaison à l'extérieur, vous devez entrebailler la fenêtre ou la porte.
... l'appareil fait un bruit excessif...
Vérifiez que les orifices d'entrée et de sortie d'air sont dégagés. Si vous entendez un bruit d'eau cyclique, cela est du à la pompe qui refoule de l'eau condensée vers l'extérieur.
... l'appareil est sous tension mais le compresseur ne marche pas...
Pour que l'appareil puisse fonctionner en mode déshumidification et réfrigération, il faut que la température de la pièce dépasse C.
... l'appareil extérieur goutte...
Vérifiez que l'appareil extérieur repose bien/est bien accroché à l'horizontale. Vérifiez si le bouchon d'obturation est suffisamment enfoncé.
Attention!
Toute autre panne, ou réparation, doit être effectuée par un technicien spécialisé. Contacter dans ce cas, le distributeur/agréé, le service d'attention à la clientèle ou le réseau de ServicesAprès-Vente.
Données techniques
Consommation à puissance maximale......1,25 kW
Fusible 10 A
Capacité de réfrigération : 3,7 kW
Modes “Réfrigération” et “Déshumidification”
Température intérieure:... min +20°C/ max +32°C
Température extérieure:.... min +20°C/ max +43°C
