S1 RKM 09102 ARGENT - Climatiseur SIEMENS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil S1 RKM 09102 ARGENT SIEMENS au format PDF.
| Type de produit | Climatiseur mobile monobloc |
| Marque | Siemens |
| Modèle | S1 RKM 09102 ARGENT |
| Alimentation électrique | 220-240 V / 50 Hz |
| Fusible recommandé | 10 A (action lente) |
| Consommation maximale (réfrigération) | 1180 W |
| Consommation maximale (chauffage) | 1800 W |
| Capacité de réfrigération (ASHRAE 128) | 2500 W |
| Fonctions disponibles | Climatisation, chauffage, déshumidification, purification d'air |
| Déshumidification maximale | 30 L/24h |
| Plage de température réfrigération | 20 °C à 35 °C |
| Plage de température chauffage | -5 °C à 30 °C |
| Température minimale pour déshumidification | 18 °C |
| Type de filtre | Filtre basique + filtre actif purificateur (odeurs, pollen, bactéries) |
| Nettoyage du filtre | Lavable à l'eau courante, sécher avant remise en place |
| Remplacement filtre purificateur | Annuel (réf. S1 RKZ 09013) |
| Accessoire optionnel | Passe-fenêtre pour installation fixe (réf. S1 RKZ 06009) |
| Longueur maximale du tuyau d'expulsion d'air chaud | 140 cm |
| Distance minimale sol-extrémité du tuyau | 70 cm |
| Sécurité compresseur | Temporisation de 3 minutes avant redémarrage |
| Indicateur de réservoir plein | Voyant lumineux de sécurité |
| Vidange du réservoir interne | Via tuyau d'évacuation avec robinet |
| Roues | Oui, pour faciliter le déplacement |
FOIRE AUX QUESTIONS - S1 RKM 09102 ARGENT SIEMENS
Questions des utilisateurs sur S1 RKM 09102 ARGENT SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice S1 RKM 09102 ARGENT - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S1 RKM 09102 ARGENT de la marque SIEMENS.
MODE D'EMPLOI S1 RKM 09102 ARGENT SIEMENS
Mise au rebut de l'emballage 31
Mise au rebut de votre ancien appareil 31
Avant de connecter votre appareil 31
Présentation de votre nouvel appareil
Description de l'appareil 32

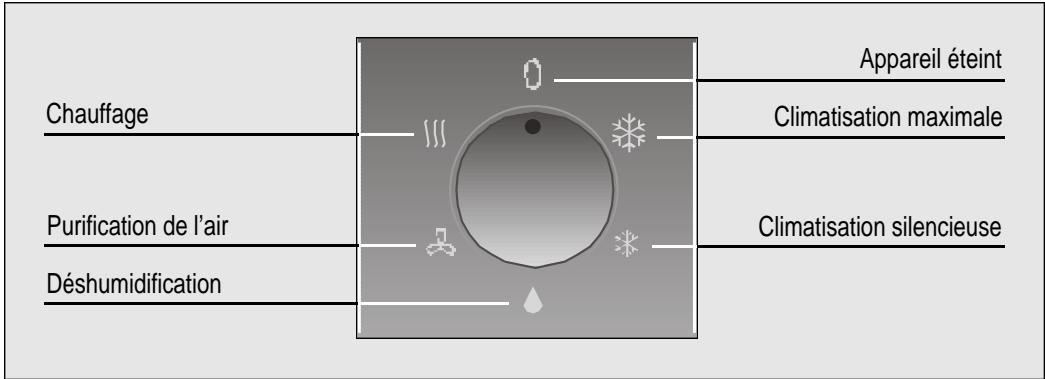

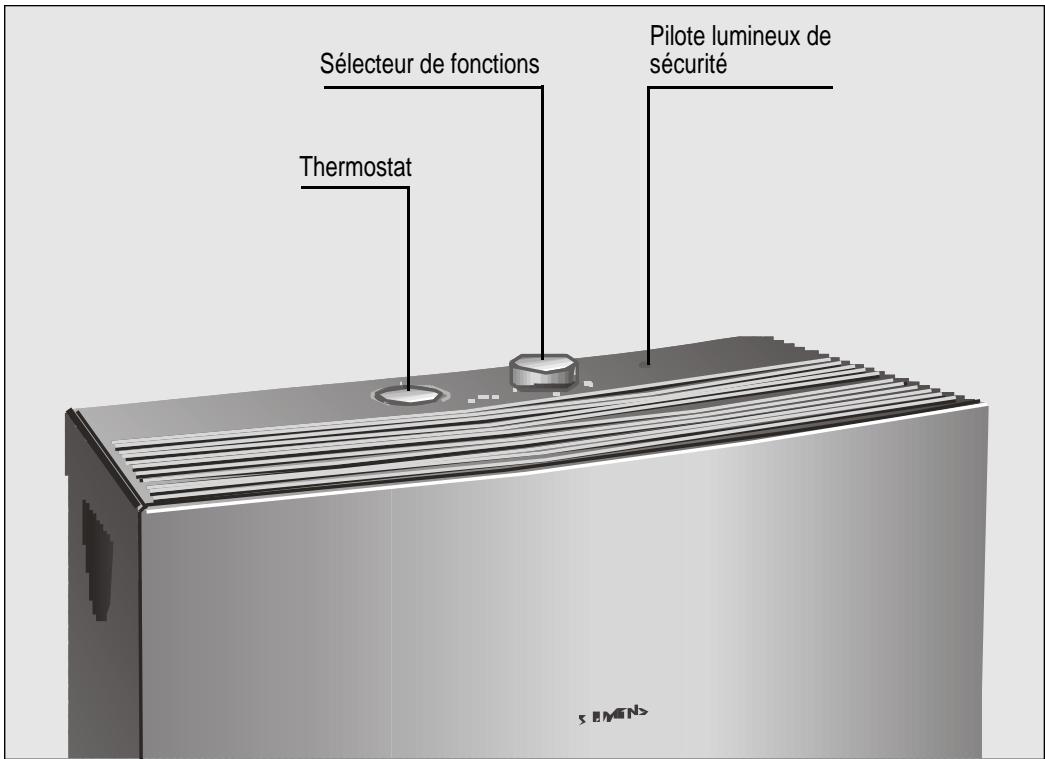

Panneau de contrôle 33
Conditions d'utilisation
Conditions d'utilisation 34
Conditions de transport. 34
Instructions d'utilisation
Climatisation 35
Possibilités d'évacuer l'air à l'extérieur 36
Chauffage 37
Déshumidification 37
Purification de l'air 38
Nettoyage et maintenance
Nettoyage. 39
Avant une utilisation en début de saison 39
Service Technique / Garantie 40
Considérations qui vous évitent d'appeler le Service Technique 41
Données techniques 42
Mise au rebut de l'emballage
Respectez l'environnement en mettant l'emballage de votre appareil au rebut. - Nos appareils sont soigneusement emballés pour le transport. Les emballages sont conçus dans le but de ne pas porter préjudice à l'environnement. Ils peuvent être recyclés, ce sont des produits écologiques. En recyclant l'emballage, vous contribuez d'une part à l'économie des matières premières, et d'autre part à réduire le volume des déchets. S'il vous plaît, vous pouvez rendre l'emballage au commerçant qui vous a fourni l'appareil. Débranchez l'appareil du réseau et coupez le câble de connexion. - Les appareils contiennent des réfrigérants qui doivent être éliminés conformément à la réglementation en vigueur. - Remettez votre vieux appareil à un organisme, que de le mettre au rebut par d'autres moyens. Contactez la mairie ou un autre centre compétent pour la reprise de celui-ci. Lisez le manuel d'instructions avant de l'utiliser pour la première fois. Il contient des informations importantes, non seulement pour l'utilisation mais aussi pour votre sécurité et la maintenance de l'appareil. Conservez ce manuel d'instructions. Il pourrait eventuellement servir à un autre usager. Ne mettez pas en marche un appareil endommagé. Le montage et la connexion de votre appareil doivent être effectués en accord avec les instructions de montage et la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous courez le risque de perdre les avantages de la garantie. - Nos appareils sont fabriqués en accord avec les normes de sécurité en vigueur. Seuls des techniciens compétents en cette matière sont autorisés à les réparer. Notre sécurité est en jeu. Assurez-vous que les bouchons des déversoirs sont bien posés car ils auraient pu se déboucher au cours du transport.
Présentation de votre nouvel appareil

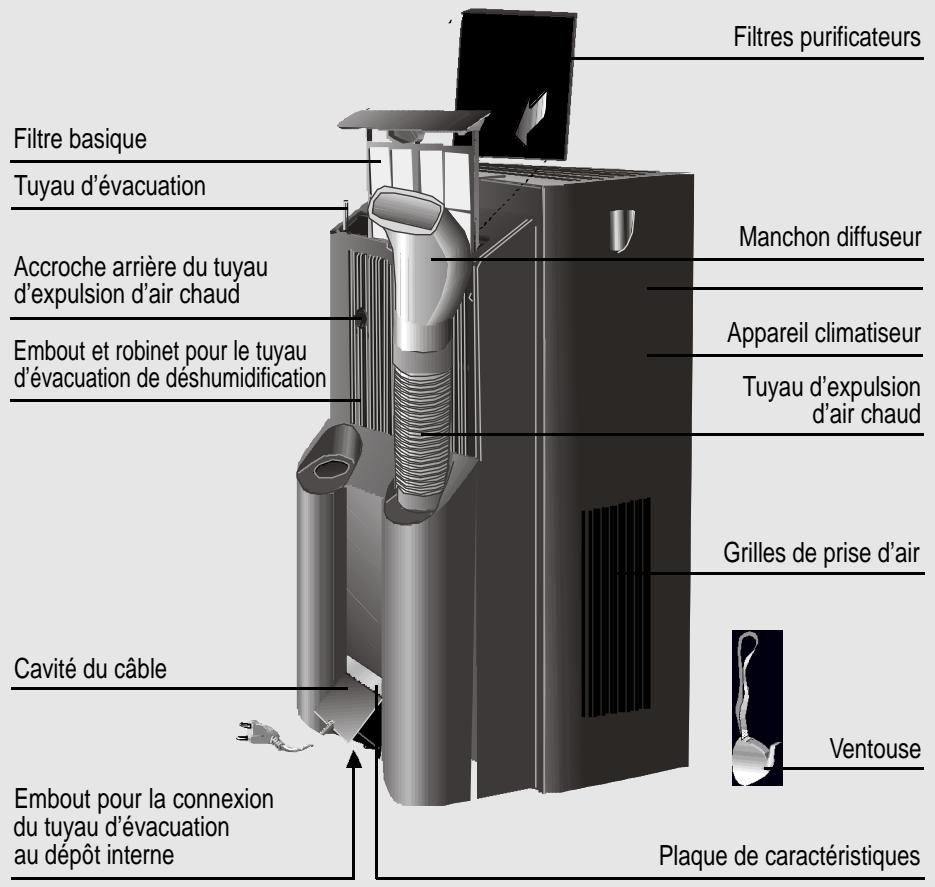

Description de l'appareil
Conditions d'utilisation
Cet électroménager doit être connecté au réseau à 220/240 V et 50 Hz, par une prise de terre. Protection par le biais d'un fusible de 10 A d'action lente. Si vous avez besoin d'une rallonge, celle-ci devra être pourvue d'une prise de terre, sa section devra être au moins de 1,5 mm2 par borne et sa longueur inférieure à 25 m. Le câble de connexion au réseau électrique dispose d'un logement sur la partie postérieure de l'appareil. Ne permettez pas que de l'eau entre dans l'appareil. Évitez de couvrir les entrées et sorties d'air de votre appareil, spécialement pour la fonction de chauffage.
Si le câble d'alimentation est endommagé, vous ne devez le substituer par un nouveau câble aux caractéristiques similaires. Pour cela, dirigez-vous vers le fabricant ou son service après-vente ou le personnel similaire qualifié.
Attention!
Si l'appareil se déconnecte et vous le remettez en marche, le compresseur démarrera à nouveau après environ 3 minutes. Ce laps de temps est nécessaire pour garantir un fonctionnement correct de l'appareil.
L'appareil dispose de roues pour rendre son déplacement plus facile. S'il était nécessaire d'incliner l'appareil pour son déplacement, il faudrait vider l'eau se trouvant dans le réservoir interne à l'aide du tuyau d'évacuation accouplé à l'embout de la partie inférieure de l'appareil.
Attention!

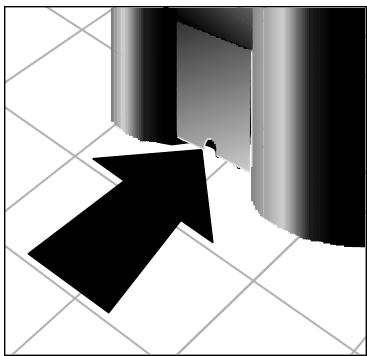

Faites spécialement attention au transport de cette machine. La base de cet appareil est munie d'un tube de sortie d'eau qui pourrait se briser en cas de choc.
- Brancher l'appareil. Diriger le tuyau d'expulsion d'air chaud vers l'extérieur. Sélectionnez la fonction de climatisation maximale ou silencieuse. Tourner le robinet d'évacuation et le situer sur la position de réfrigération. Situer le thermostat sur la température désirée. Si l'appareil se déconnecte automatiquement à cause du thermostat, on devra attendre que la température d'ambiance augmente de 2 - 3°C pour qu'il se remette en marche.
L'appareil refroidit et déshumidifie simultanément l'air de la pièce, créant ainsi un climat agréable.
Pendant la climatisation, l'eau condensée résultante s'évapore automatiquement et est évacuée vers l'extérieur avec l'air expulsé, au travers du tuyau d'expulsion d'air chaud.
Dans des conditions extrêmes d'humidité, l'appareil accumule de l'eau condensée dans un réservoir interne. Lorsqu'elle arrive à un certain niveau, un pilote lumineux de sécurité s'allume, pour indiquer la nécessité de vider ce réservoir.
Débrancher l'appareil et attendre 10 minutes afin de permettre la connexion des systèmes de sécurité. Tourner le robinet d'évacuation vers la gauche. Retirer le bouchon du robinet et introduire le tuyau d'évacuation. Situer un récipient à la sortie du tuyau d'évacuation pour recueillir l'eau condensée. - Sélectionner la fonction de climatisation ou déshumidification.
Attention!
En remettant l'appareil sur la fonction de réfrigération, ne pas oublier de mettre le bouchon du robinet d'évacuation et le tourner vers la droite. Sinon de l'eau sortirait lorsque l'appareil fonctionne.
Vous aurez grâce à cette opération, éliminé l'excès d'eau dans le système, et vous pourrez connecter à nouveau l'appareil pour un fonctionnement normal.
Possibilités d'évacuer l'air vers l'extérieur
Installation mobile

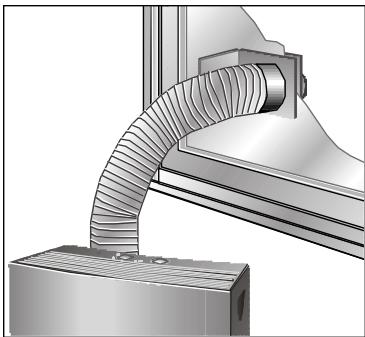

Installation fixe

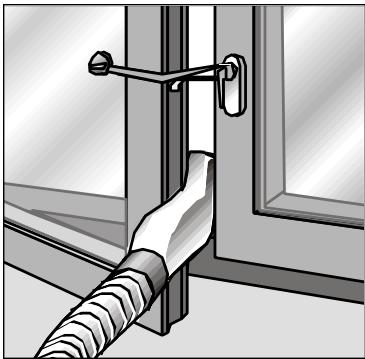

Accouplez le manchon de diffusion au tuyau d'expulsion d'air chaud. Ouvrez légèrement la fenêtre et introduisez le diffuseur entre le battant et l'encadrement. Fermez le plus possible la fenêtre et retenez-la avec la ventouse fournie.
Elle se réalise en utilisant l'Accessoire Optionnel passée fenètre référence S1 RKZ 06009, que vous pourrez acquérir dans votre commerce habituel.
Pour expulser l'air chaud au travers du mur, il est nécessaire de faire un trou dans celui-ci pour y situer le passe-fenêtre. Retirer le manchon de diffusion et connecter le tuyau d'expulsion d'air à l'accessoire. Dans le cas d'une installation fixe au travers d'une fenêtre, on utilise seulement la pièce de terminaison transparente de l'accessoire, et est aussi nécessaire la réalisation d'un orifice dans le verre dont le diamètre sera de 10,5 cm.
Remarques :
- Ne pas allonger sans nécessité le tuyau d'expulsion d'air chaud (longueur maximale 140 cm).
- Une distance minimale de 70 cm doit exister entre le sol et l'extrémité du tuyau.
- Au moment de poser le tuyau, ne pas réaliser de rayons de flexion trop fermés.
Dans le cas contraire, l'évacuation adéquate d'air chaud serait empêchée, ce qui pourrait aussi supposer une réduction de la puissance frigorifique.
Chauffage
Sur cette position, l'appareil chauffe l'air de la pièce et le filtre simultanément.
Situer le tuyau d'expulsion sur la position de parking. Sélectionner la fonction de chauffage.
Attention!
Évitez de couvrir les entrées et sorties d'air de votre appareil.
Situer le thermostat sur la température désirée. Une fois que cette température est atteinte, l'appareil se déconnecte automatiquement et ne se remettra en marche que lorsqu'elle aura descendu de 2 - 3°C.
Déshumidification
Sur cette position, l'appareil réduit l'humidité d'ambiance. Cependant, il ne contrôle pas la température.

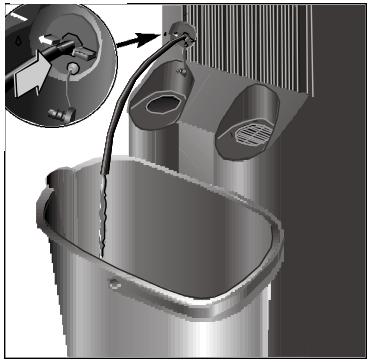

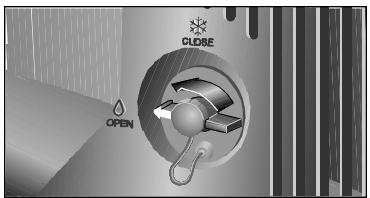

Tourner le robinet d'évacuation vers la gauche. Retirer le manchon de diffusion et connecter le tuyau d'évacuation, qui est gardé dans le compartiment du filtre basique. Situer un récipient à la sortie du tuyau d'évacuation pour recueillir l'eau condensée. Situer le tuyau d'expulsion d'air sur la position de parking. Sélectionner la fonction de déshumidification, sur la commande. La quantité d'eau déshumidifiée peut atteindre 30 litres toutes les 24 heures, selon les conditions d'ambiance.
Attention!
- En remettant l'appareil sur la fonction de réfrigération, n'oubliez pas de mettre le bouchon du robinet d'évacuation et le tourner vers la droite. Sinon, de l'eau sortirait lorsque l'appareil fonctionne.
- Tenir toujours compte du fait que, pour garantir un fonctionnement parfait de la fonction de déshumidification, la température d'ambiance doit atteindre 18°C.
Sur cette fonction, l'air recommence à circuler à l'intérieur de la pièce en le passant par des filtres purificateurs.
L'appareil incorpore un filtre basique qui comprend un double filtre actif purificateur contre:
- Odeurs et fumée.
- Pollen, bactéries et poussière.
Situer le tuyau d'expulsion sur la position de parking. Sélectionnez la fonction de purification. - Dans les cas et les modèles qui les incorporent, nous recommandons de laisser les filtres optionnels installés indépendamment de la fonction choisie (réfrigération, déshumidification, purification de l'air). Vous obtiendrez ainsi une action purificatrice plus efficace.
Nettoyage et maintenance
Nettoyage

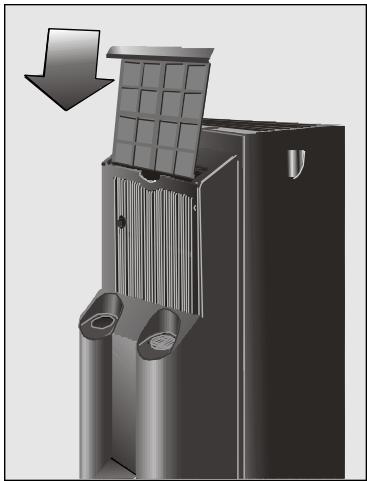

L'appareil dispose d'un filtre à air basique, qu'il faut nettoyer après un temps d'utilisation. Pour cela, il suffit de le laver avec de l'eau courante, le sécher et l'installer à nouveau. Le jeu de filtres purificateurs de référence S1 RKZ 09013 doit être substitué par un nouveau jeu tous les ans afin qu'il continue à être opérationnel. Pour cela, dirigez-vous à votre commerce habituel. L'installation des filtres doit être faite comme le montrent les figures. Situer seulement un jeu de filtres sur le support pour maintenir la puissance frigorifique. Vous pouvez nettoyer l'appareil à l'aide d'un chiffon ou d'une éponge, de l'eau tiède et un détergeant doux. Ne'utilisez jamais d'eau chaude (à plus de 40°C), de produit blanchissant, de l'essence, des acides ou des brosses, et évitez l'entrée d'eau dans l'appareil. Ne nettoyez pas l'appareil à l'aide d'un tuyau d'arrosage.
Avant une utilisation en début de saison
Nettoyez le filtre à air. □ Ensuite, nettoyez l'enveloppe et les grilles si c'est nécessaire.
Service technique
Si après avoir tenu compte des instructions d'utilisation, d'installation, spécialement ce qui est indiqué dans le chapitre "Considérations...", votre appareil ne fonctionne pas, souvenez-vous que notre Réseau de Services Techniques est à votre disposition.
Pour cela, en communiquant la panne, indiquez le modèle (E-NR) et le n° de fabrication (FD) de votre appareil, que vous pourrez lire sur la plaque de caractéristiques.
Garantie
Dans chaque pays sont établies les conditions de garantie par les correspondantes Sociétés de Distribution. Pour plus de détails à cet effet, dirigez-vous au Distributeur qui vous a vendu l'appareil en lui facilitant le nom du modèle et le n° de fabrication. Pour toute intervention qui se produit sous garantie, il est indispensable de présenter le justificatif d'achat de l'appareil.
Les actions décrites ci-dessous vous aideront à donner une solution par vous-même à de petits contrôles et vous éviteront d'appeler le Service Technique.
Si après ces vérifications, le problème persiste ou se répète, contactez nos techniciens spécialisés.
Que faire si...
... l'appareil ne fonctionne pas...
Vérifiez que la prise est branchée. Vérifiez que le sélecteur de fonctions n'est pas en position inactive . Vérifiez qu'il y a du courant dans le réseau et qu'un fusible n'a pas sauté. Ajustez le thermostat à une température inférieure.
... l'appareil ne fonctionne pas et le pilote de sécurité est allumé...
- Posez l'appareil sur une surface plane. Si le pilote reste allumé, videz le réservoir intérieur d'eau de l'appareil. (Voir instructions dans climatisation).
... le pilote de sécurité s'allume fréquemment...
Vérifiez que le robinet d'évacuation est sur la position ajustée.
... l'appareil ne refroidit pas suffisamment...
Vérifiez que les unions du tuyau d'expulsion de l'air chaud sont correctes. Vérifiez que la trajectoire du tuyau d'expulsion n'est pas trop courbe et que sa longueur ne dépasse pas 140 cm. Vérifiez que le robinet d'évacuation est sur la position de climatisation. Posez la ventouse pour que l'ouverture de la fenêtre soit la plus petite possible. Fermez les volets pour minimiser la radiation solaire.
... l'appareil fait un bruit excessif...
Assurez-vous que le tuyau d'expulsion de l'air est correctement fixé à l'appareil. Vérifiez qu'il n'existe aucun obstacle à l'entrée et à la sortie d'air de l'appareil. Si le bruit cyclique d'eau que vous pouvez entendre est du au fonctionnement de la pompe qui fait circuler l'eau pour améliorer la puissance de l'appareil.
Toute autre panne ou réparation doit être faite par un technicien spécialisé. Consultez dans ce cas le distributeur autorisé, le service d'attention au client ou le Réseau de Services Techniques.
Données techniques
Consommation à puissance maximum. 1.180W
Consommation Chauffage 1.800W
Fusible. 10 A
Capacité de réfrigération * 2500W
Degré de fonctionnement
- Réfrigération min. 20°C - max. 35°C
- Chauffage............ min. -5°C - max. 30°C * Ashrae 128
