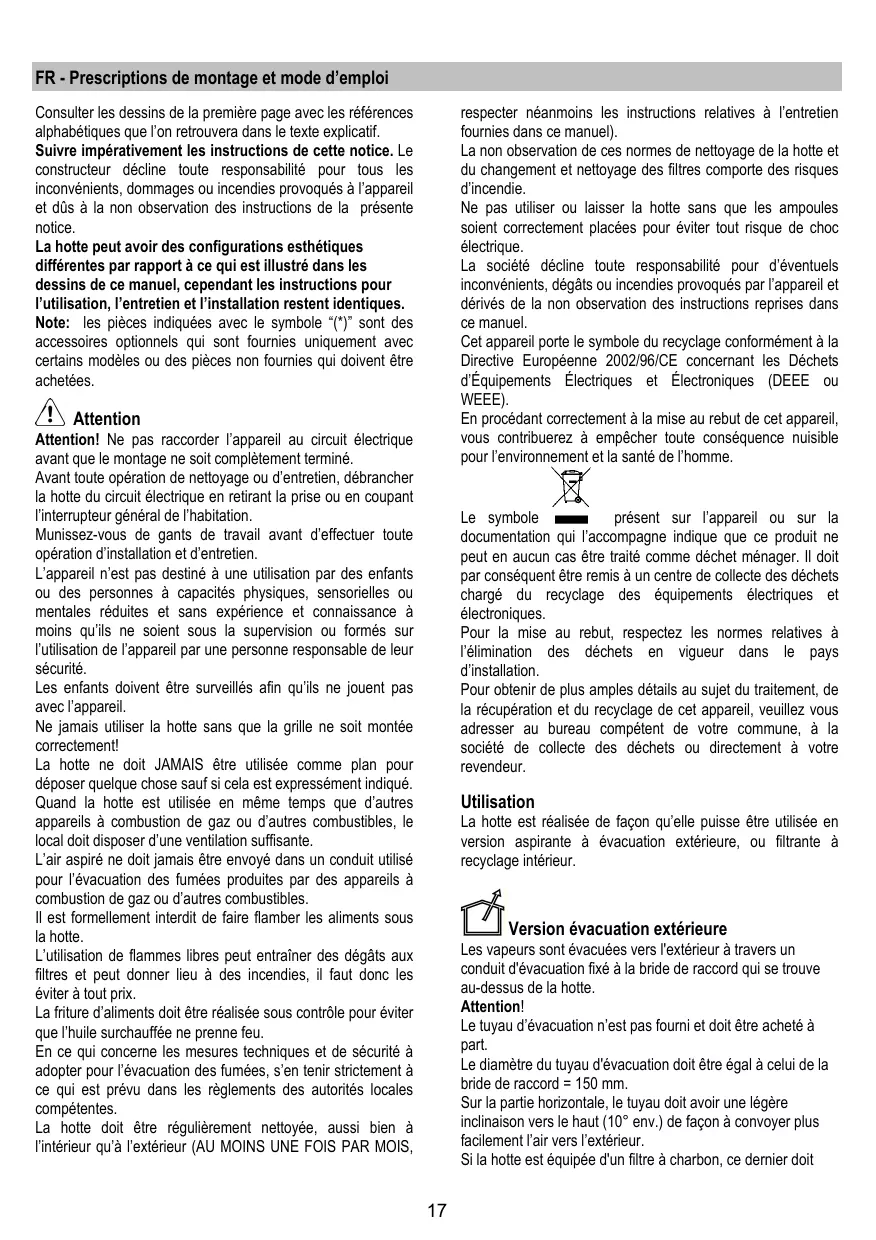

MODE D'EMPLOI REEF 560 ELICARE
Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.
Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice.
La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
Note : les pièces individuelles avec le symbole () sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.
Attention
Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d'entretien, débrancher la hote du circuit électrique en déconnectant la prise ou en coupant l'interrupteur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance, à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.
L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les aliments sous la hotte.
L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.
La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS,
respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrique.
La société décline toute responsabilité pour des inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.
Version d'évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention!
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord : 150 mm.
Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut (10^ env.) de façon à convoyer plus facilement l'air vers l'extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit
etre enlevé.
Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude : ). Éviter les variations excessives de section du tuyau. Utiliser un tuyau le plus lisse possible sur sa partie interne. Le matériel du tuyau doit être aux normes.
Version recyclage
Il convient d'utiliser un filtre à charbon actif, disponible auprès de votre revendeur habitual.
L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la pièce à travers la grille supérieure.
Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie). Les instructions de raccordement sont fournies avec l'unité périphérique d'aspiration.
Installation
La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placez-la dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlements de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.
Avant de commencer l'installation:
- Vérifier que le produit acheté soit de dimensions ajustées pour la zone d'installation. Pour faciliter l'installation, il est conseillé d'enlever temporairement les filtres à GRAisse et les autres parties dont il prévoit le démontage dans la présente notice
- Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si on veut utiliser la hotte en version recyclage.
- Vérifiez qu'à l'intérieur de la hotte il n'y a pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis ( ), garanties ( ) etc.), dans ce cas, enlevez-les et conservez-les.
- Protégerez la cuisinière et la hotte contre d'éventuels débris et dégâts en utilisant une toile de protection. Préférez une surface plane pour l'assemblage. Couvrir cette surface d'une protection et placer tous les éléments de la hotte et de la cheminée dessus.
- Préparez le branchement électrique et veillez qu'à proximité de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu'il soit possible de se raccorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquement Version Évacuation). Effectuer tous les travaux de maçonnerie nécessaires (par exemple : installation d'une prise électrique et/ou trou pour le passage des tubes d'évacuation).
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Fonctionnement
Utiliser la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
2. On/Off moteur
En appuyant sur la touche "2", le moteur passe à la vitesse 1.
En appuyant sur la touche durant le fonctionnement, la hotteresse en OFF.
3. Diminution vitesse
En appuyant sur la touche "3", on obtient une diminution de la vitesse, de la vitesse 4 (intensive) à la vitesse 1.
4. Augmentation vitesse
En appuyant sur la touche "4" avec la hotter en OFF, la hotter passe à la vitesse 1.
En appuyant sur la touche durant le fonctionnement, on obtient l'augmentation de la vitesse, de la vitesse 1 à vitesse 4 (intensive).
La vitesse intensive est temporisée. La temporisation standard est de 5', à la fin de laquelle la hote se positionne à la vitesse 2. Pour désactiver la fonction avant la fin de la durée, appuyer sur la touche "3", la hote se positionnera à la vitesse 3, en appuyant sur la touche "2", la hote s'éteindra.
À chaque vitesse correspond un signal sur le display:
OFF : Aucun signal
Vitesse 1:1
Vitesse 2:2
Vitesse 3:3
Vitesse 4: 4 clignotant
Le signal filtré anti-graisse s'active après 40 heures d'utilisation et est indiqué sur le display avec le numéro 1 clignotant.
Quand ce signal apparaît, le filtre anti-graisse installé doit être lavé.
Le signal est visible avec la hotte en ON.
Pour éliminer le signal du filtre anti-graisse, appuyer sur la touche "2" pendant plus de 3", jusqu'à la coupure du signal.
L'élimination du signal est possible avec la hotte en ON.
Signal fibre charbon (uniquement pour version filtrante)
Le signal filtré charbon s'active après 160 heures d'utilisation et est indiqué sur le display avec le numéro 2 clignotant.
Quand ce signal apparait, le filtre au charbon doit être remplacé.
Le signal est visible avec la hotte en ON.
Pour éliminer le signal du filtre au charbon, appuyer sur la touche "2" pendant plus de 3", jusqu'à la coupure du signal.
L'élimination du signal est possible avec la hotte en ON
Dans le cas de signal simultané des deux filtres, les numéros 1 et 2 clignoteront alternativement sur le display.
Le reset se fait en effectuant 2 fois la procédure décrite plus haut.
La première fois, pour le reset du signal du filtre anti-graisse, la deuxième pour le reset du filtre au charbon.
En modalité standard, le signal filtré au charbon n'est pas actif.
Dans le cas où l'on utilise la hotte en version filtrante, il faut habilitler le signal filtré au charbon.
Activation signal filaire au charbon:
Placer la hotte sur OFF et maintenir enfoncées en même temps les touches "2" et "3" pendant 3".
Les numéros 1 et 2 clignoteront alternativement pendant 2''
Désactivation signal filtré au charbon:
Placer la hotte sur OFF et maintenir enfoncées en même temps les touches "2" et "3" pendant 3".
Le numéro 1 clignotera pendant 2"
Alarme température
La hotte est équipée d'un détecteur de température qui active le moteur à la vitesse 3 au cas où la température dans la zone display est trop élevée.
La condition d'alarme est indiquée par le display avec la lettre T clignotante.
Cette condition perdure jusqu'à ce que la température ne descende sous le seuil d'alarme.
On peut sortir de cette modalité en appuyant sur la touche "2", "3" ou "4".
Toutes les 30'', le détecteur vérifie la température ambiantede la zone display.
Affichages Display
| Affichage | Etat |
| 1 | Vitesse 1 |
| 2 | Vitesse 2 |
| 3 | Vitesse 3 |
| 4 | Vitesse 4 (intensive) |
| 5 | Entretien filtré Anti-Graisse |
| 6 | Entretien filtré au Charbon |
| 7 | Entretien filtré Anti-Graisse et filtré au Charbon |
| 8 | Alarmé Température |
Entretien
Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS utiliser d'alcool!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.
Filtre anti-gras
Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtration ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.
Fig. 12
Retient les odeurs désagréables de cuisson.
Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever le coussinet posé à l'intérieur du châssis en plastique et le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abimé.
Enlever le chassin de support filtre en tournant les boutons (g) qui le fixent à la hotte.
Introduire le coussinet (i) au charbon à l'intérieur du châssis (h), puis remonter le tout dans le logement spécifique prévu à cet effet (j).
On peut utiliser un filtre à charbon traditionnel, ni livrable ni régénérable, qui doit être changé tous les 3 ou 4 mois.
Chassis tapis du filtre à charbon sont soudés ensemble, le chassis éventuellement fourni avec la hotte ne doit donc pas être utilisé.
Si on peut utiliser ce contrôle, l'introduire dans son logement et le fermer en tournant les 2 boutons.
Remplacement des lampes
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
- Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
- Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
- Refermer le plafonnier (fixation par encliquetage).
Dans l'éventualité où l'éclairage ne devrait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
