EP3495 - Sèche-linge LADEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-linge évacuation d'air
Marque	LADEN
Modèle	EP3495
Dimensions (H x L x P)	850 x 600 x 560 mm
Capacité maximale de chargement	6 kg (coton), 2.5 kg (synthétiques)
Alimentation électrique	220-240 V, 50 Hz (voir plaque signalétique)
Programmes de séchage	Coton (prêt à ranger, prêt à porter, repassage), Synthétiques (prêt à ranger, prêt à porter, repassage), Ventilation fraîcheur, Minuterie (20/40/60 min)
Options disponibles	Délicat, Antifroissage (avec signal désactivé)
Type de séchage	Évacuation d'air via tuyau (diamètre 100 mm, longueur max 3 m avec 2 coudes)
Fonctions de sécurité	Mise à la terre obligatoire, arrêt automatique à l'ouverture de la porte, protection enfants, fusible
Entretien courant	Nettoyage du filtre après chaque cycle, nettoyage du joint de porte
Réversibilité de la porte	Oui
Superposition possible	Oui, avec kit AMH 542 (en option)
Vitesse d'essorage recommandée	Supérieure à 800 tr/min
Conformité	Directives CE 73/23, 89/336, 93/68 ; programme test EN 61121
Poids	Env. 40 kg (estimation)

FOIRE AUX QUESTIONS - EP3495 LADEN

Comment nettoyer le filtre du sèche-linge LADEN EP3495 ?

Ouvrez la porte, tirez le filtre vers le haut, nettoyez-le avec une brosse douce ou du bout des doigts, puis remettez-le en place. Nettoyez aussi le joint de la porte avec un chiffon humide. Cette opération est à réaliser après chaque cycle.

Que faire si le séchage est trop long ou le linge pas sec ?

Vérifiez : le programme sélectionné est-il adapté ? Le linge était-il trop humide (vitesse d'essorage <800 tr/min) ? Le filtre est-il propre (voyant allumé) ? La température ambiante est-elle élevée ? Assurez-vous que le voyant Fin n'est pas allumé, ce qui indique que le cycle est terminé.

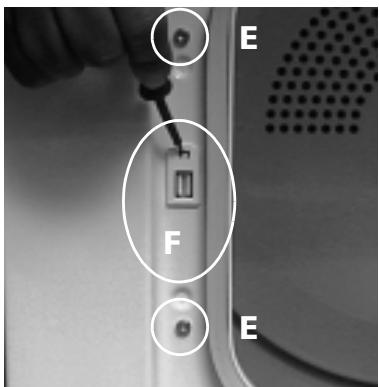

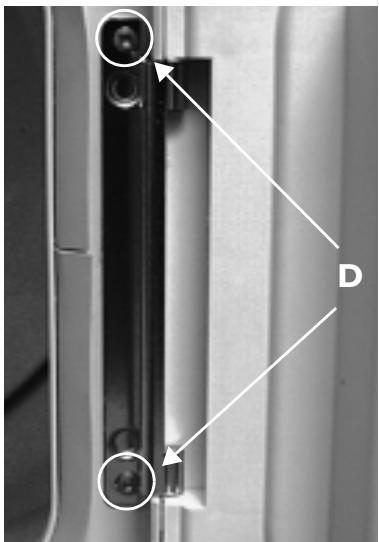

Comment inverser la porte du sèche-linge ?

Débranchez l'appareil. Ouvrez la porte, retirez le doigt de sécurité en le tournant à 90°, dévissez les vis de charnière et de verrou, retournez la porte, puis remontez le verrou et le doigt de sécurité de l'autre côté. Suivez les étapes du manuel pour un montage correct.

Puis-je superposer le sèche-linge sur un lave-linge ?

Oui, en utilisant le kit de superposition AMH 542 disponible auprès de votre revendeur. Il est impératif de ne pas retirer le plan de travail du sèche-linge pour des raisons de sécurité.

Quels sont les programmes disponibles et leur capacité ?

Programmes coton (prêt à ranger, prêt à porter, repassage) jusqu'à 6 kg ; synthétiques (prêt à ranger, prêt à porter, repassage) jusqu'à 2.5 kg ; ventilation fraîcheur (30 min) ; minuterie (20/40/60 min). Chaque programme propose des degrés de séchage adaptés.

Pourquoi le voyant du filtre est-il allumé ?

Le voyant s'allume lorsque le filtre doit être nettoyé. Nettoyez-le après chaque cycle. Si le voyant reste allumé après nettoyage, vérifiez que le tuyau d'évacuation n'est pas obstrué ou que le filtre est bien remis en place.

Que faire en cas de panne de courant pendant un cycle ?

Après le retour du courant, appuyez sur la touche Départ/Pause pour redémarrer le cycle. Si la panne survient, la machine s'arrête automatiquement ; il suffit de relancer le programme.

Comment installer le tuyau d'évacuation d'air ?

Couchez l'appareil sur son côté droit, fixez l'adaptateur au tuyau, puis raccordez-le à la sortie sous l'appareil. Amenez le tuyau à l'extérieur (diamètre 100 mm, longueur max 3 m avec deux coudes) sans le plier. Ne le reliez jamais à une cheminée ou à un système mécanique.

Quels textiles ne doivent pas être séchés en machine ?

Ne séchez pas : lainages, soie, bas en nylon, lingerie fine brodée, tissus avec décorations métalliques, linge volumineux (sacs de couchage). Vérifiez les symboles d'entretien sur les étiquettes.

Comment économiser de l'énergie avec ce sèche-linge ?

Séchez toujours une pleine charge, utilisez la vitesse d'essorage maximale de votre lave-linge, nettoyez le filtre après chaque cycle, installez l'appareil dans une pièce entre 15°C et 20°C, et sélectionnez le programme adapté au type de linge.

MODE D'EMPLOI EP3495 LADEN

Fonctionnement du sèche-linge

Pour plus d'informations (y comprises les informations relatives au dépannage et à l'entretien), consultez le manuel d'utilisation.

Départagez le linge en fonction des symboles d'entretien :

Ne pas sécher en machine

Séchage en machine - à basse température

Séchage en machine

Mise sous tension de l'appareil et sélection du

Sélectionnez les options voulues (si disponible)

Démarrage du sèche-linge

Programme terminé - déchargement du sèche-linge

Éteindre l'appareil

Triez en fonction de :

L'épaisseur du linge : ne pas surcharger le tambour; sélectionnez le linge en fonction de son épaisseur (ex. séparez serviettes de lainage de la lingerie).

Des matériaux : coton (lin) ; textiles synthétiques (entretien facile).

Degrés de séchage: prêt à ranger, prêt à repasser etc.

Ne pas sécher en machine : lainages, soie, bas en nylon, lingerie fine brodée, tissus avec décorations métalliques, linge volumineux (sacs de couchage), etc.

Fermez toutes les fermetures et les boutons et vérifiez que les poches sont vides. Vérifiez l'absence de briquet dans les poches. Retournez le linge.

Tirez la poignée.

Chargez le linge dans le tambour sans le tasser, pour un séchage uniforme. Fermez la porte du tambour.

Sélectionnez un programme de séchage au moyen du bouton de sélection des programmes (pour plus d'informations, consultez le tableau de sélection des programmes).

Pour désigner une option, appuyez sur la touche correspondante.

Un voyant lumineux s'allume pour confirmer la sélection. Un signal sonore vous avertit en cas de sélection incorrecte (options incompatibles). Appuyez à nouveau sur la touche pour annuler l'option.

Démarrez le programme de séchage en appuyant sur la touche Départ / Pause. Le voyant correspondant au cycle de séchage choisi s'allume.

Changement de programme : En cas de modification du programme en cours du cycle de séchage, le séche-linge s'arrête. Le voyant de la touche Départ / Pause clignote. Pour permettre le nouveau programme en marche, appuyez à nouveau sur la touche Départ / Pause.

Interruption d'un programme : Pour interrompre le cycle de séchage, réglez le bouton de sélection des programmes sur "Spécial fraîcheur" et appuyez sur la touche Départ / Pause. Attendez au moins 5 minutes avant d'ouvrir la porte afin de laisser refroidir le séche-linge. Par mesure de sécurité, le programme s'arrête automatiquement en cas d'ouverture de la porte. Pour redémarrer le séche-linge après avoir ouvert la porte, fermez la porte et appuyez à nouveau sur la touche Départ / Pause.

Fin: Retirez le linge du tambour. Le cycle de séchage est terminé et la phase antifroissage peut démarrer (activée).

Antifroissage: Si vous ne sortez pas le linge à la fin du programme de séchage, un cycle antifroissage démarrera automatiquement et fonctionnera pendant 60 minutes maximum. Le tambour tournera à intervalles réguliers pour empêcher que le linge ne se froisse.

Positionnez le bouton de sélection des programmes sur “ 0 ”.

Nettoyage du filtre : Ouvrez la porte et retirez le filtre à la verticale. Nettoyez le filtre avec une brosse douce ou en le frottant du bout des doigts. Remettez bien le filtre en place.

Programmes						Options		Temps de séchage approximatif (en minutes)
Types de textile Programmes et degrés de séchage			Textiles	Capacité kg	Délicat	Antifroissage	Linge très humide	Linge humide
Coton	1 Prêt à ranger +	Textiles épais, doublés : serviettes éponges, torchons et serviettes de téléphone, draps, sous-vétements et peignoirs en éponge.	Coton ou blanc lavé à haute température / couleurs6 kg maxi.	3,0 6,0	X	X	75' 130'	80' 100'
	2 Prêt à porter *	Linge ne nécessitant pas de repassage : serviettes de téléphone, draps, sous vétements, vétements bêbé, T-shirts, chaussettes en coton.		3,0 6,0	X	X	70' 110'	50' 95'
	3 Repassage *	Linge à repasser : draps et nappes, serviettes de téléphone, T-shirts, polos, tenues de travail.		3,0 6,0	X	X	50' 95'	45' 75'
Synthétiques	4 Prêt à ranger +	Linge épais, doublé : draps et nappes, survvêtements, anoraks, couvertures.	Linge en fibres synthétiques, mixtes ou en coton d'entretien facile (repassage superflu)2,5 kg maxi.	1,0 2,5	X	X	25' 45'	20' 35'
	5 Prêt à porter *	Linge ne nécessitant pas de repassage : chemises, chemisiers, T-shirts, vétements de sport.		1,0 2,5	X	X	20' 35'	15' 30'
	6 Repassage	Linge à repasser : pantalons, robes, jupes, chemises, chemisiers.		1,0 2,5	X	X	15' 30'	10' 25'
Ventilation fraîcheur	Le linge sera aéré et rafraîchi pendant 30 minutes sans chaudiage.		Ventilation fraîcheur	-	-	-	-	-
Minuterie	Achève le séchage ou sèche une piece à la fois (convient à tous les types de tissus).		À 20 min.B 40 min.C 60 min.	-	X	X	20 min.40 min.60 min.

• Programme d'essai conforme aux dispositions EN 61121.

Comment professionnel...

... entretien et nettoyage correctes de votre sèche-linge :

Nettoyez le filtre à chaque fin de cycle.

Ouvrez la porte. - Tirez le filtre vers le haut. - Nettoyez le filtre avec une brosse douce ou en le frottant du bout des doigts. - Remettez le filtre en place.

Pour vérifier soi-même son sèche-linge :

Si votre appareil est défectueux, vérifiez chacun des points suivants avant de contacter le service après-vente - et consultez le chapitre correspondant dans le manuel d'utilisation.

Le séchage est trop long / Le linge n'est pas sec

• Avez-vous sélectionné le programme de séchage approprié?
• Le linge inséré n'était-il pas trop humide (vitesse d'essorage inférieure à 800 tr/min)?
• Le filtre est-il sale (voyant du filtre allumé)?
• La température ambiantе est-elle trop élevée?
• Les voyants FIN et Antifroissage sont-ils allumés? Le cycle de séchage est terminé; vous pouvez retirer le linge du tambour.

Le sèche-linge ne fonctionne plus (après une coupure de courant, appuyez toujours sur la touche Départ / Pause).

• La fiche du cordon d'alimentation est-elle bien branchée?
• Le fusible est-il en bon état? La porte est-elle bien fermée?
• Avez-vous sélectionné un programme de séchage?
• Avez-vous appuyé sur la touche Départ / Pause?

Le voyant du filtre est allumé.

• Le filtre est-il propre?
• Le tuyau d'évacuation est-il obstrué?

Service après-vente

Si l'anomalie n'a toujours pas disparu après avoir procédé aux vérifications suivantes ou si elle réapparaît, mettez le sèche-linge hors tension. Contactez votre service après-vente (pour de plus amples informations, reportez-vous au livre de garantie).

Avant de contacter votre service après-vente, rassemblez les informations suivantes :

nature de la panne. type et modèle de sèche-linge. code d'identification de l'appareil (numéro figurant après le mot Service sur la plaque signalétique adhésive) à droite de l'ouverture de la porte.

SERVICE

0000 000 00000

Avant d'utiliser votre sèche-linge, lisez soigneusement le manuel d'utilisation!

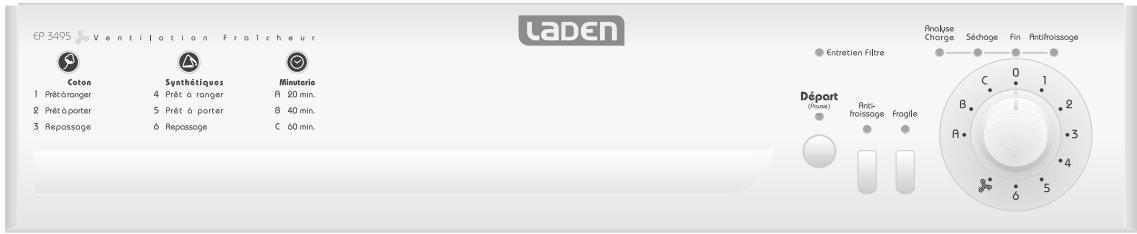

Bouton de sélection des programmes

Sélectionnez le programme de séchage en tournant le bouton.

Départ

(Pause)

Bouton départ / pause

Démarrez le programme de séchage en appuyant sur le bouton. Le voyant clignote pendant la phase de sélection et reste allumé lors du séchage.

Voyants

Entretien Filtré

Filtre

L'évolut s'allume lorsque le filtre a besoin d'être nettoyé.

Nettoyez le filtre fin de chaque cycle.

Analyse

Charge

Protection contre le séchage intensif

Le voyant s'allume lorsqu'un programme de contrôle de l'humidité est sélectionné et indique que l'appareil est en état de marche.

Cette fonction n'est pas activée à 20', 40', 60' et pour le programme "Spécial fraîcheur"

Progression

Analyse

Charge

Settage

Antilfroissage

Fin de cycle

Antifroissage

Protection

contre le

sechage

intensif

Sechage

Fin

de cycle

Options

Fragile

Décicat

Réduit l'intensité du séchage (récommandé pour le linge délicat).

Anti-

froissage

Antifroissage

Évitez que le linge ne se froisse pendant 12 heures au maximum. Signal (sonore) de fin de cycle désactivé.

Tableau des programmes

PREPARATION DU LINGE

SELECTION D'UN PROGRAMME ET DES OPTIONS

DÉMARRAGE ET FIN D'UN PROGRAMME

CHANGEMENT DE PROGRAMME

INTERRUPTION D'UN PROGRAMME

ENTRETIEN ET NETTOYAGE QUOTIDIENS

Mode d'emploi

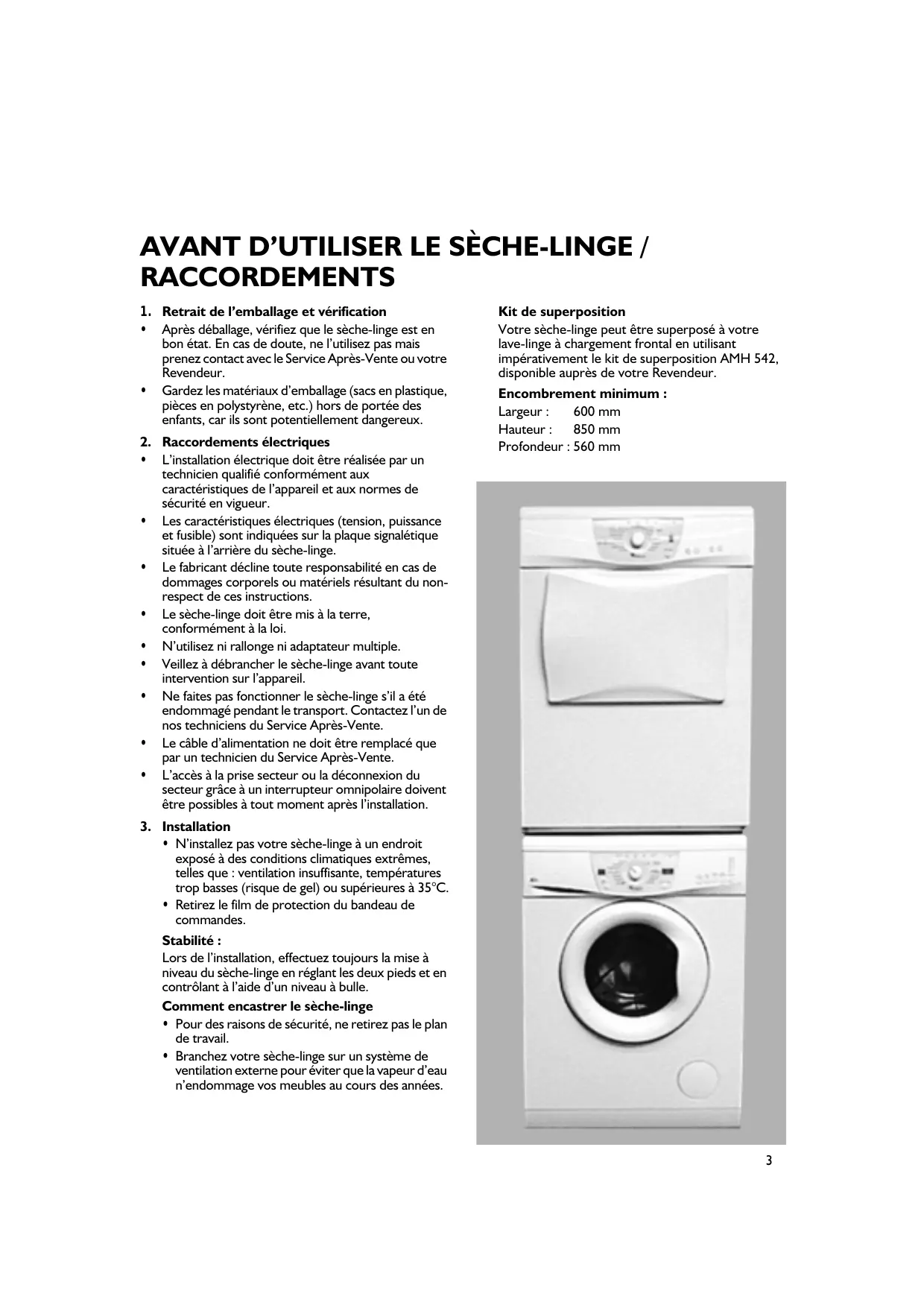

AVANT D'UTILISER LE SÉCHE-LINGE / RACCORDEMENTS

PAGE 3

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

PAGE 4

DESCRIPTION DU SÉCHE-LINGE

PAGE 5

RACCORDEMENT DU TUYAU D'ÉVACUATION D'AIR

PAGE 6

RÉVERSIBILITÉ DE LA PORTE

PAGE 7

DIAGNOSTIC RAPIDE / SERVICE APRES-VENTE

PAGE 8

1. Retrait de l'emballage et vérification

• Après déballage, vérifie que le sèche-linge est en bon état. En cas de doute, ne l'utilise pas mais prenez contact avec le Service Après-Vente ou votre Revendeur.
• Gardez les matériaux d'emballage (sacs en plastique, pièces en polystyrène, etc.) hors de portée des enfants, car ils sont potentiellement dangereux.

2. Raccordements électriques

• L'installation électrique doit être réalisée par un technicien qualifié conformément aux caractéristiques de l'appareil et aux normes de sécurité en vigueur.
• Les caractéristiques électriques (tension, puissance et fusible) sont indiquées sur la plaque signalétique située à l'arrière du sèche-linge.
• Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect de ces instructions. Le sèche-linge doit être mis à la terre, conformément à la loi. N'utilisez ni rallonge ni adaptateur multiple. Veillez à débrancher le sèche-linge avant toute intervention sur l'appareil.
• Ne faites pas fonctionner le sèche-linge s'il a été endommagé pendant le transport. Contactez l'un de nos techniciens du Service Après-Vente.
• Le câble d'alimentation ne doit être remplacé que par un technicien du Service Après-Vente.
• L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur omnipolaire doivent être possibles à tout moment après l'installation.

3. Installation

• N'installez pas votre sèche-linge à un endroit exposé à des conditions climatiques extrêmes, telles que : ventilation insuffisante, températures trop basses (risque de gel) ou supérieures à 35°C.
• Retirez le film de protection du bandeau de commandes.

Stabilité :

Lors de l'installation, effectuez toujours la mise à niveau du sèche-linge en réglant les deux pieds et en contrôlant à l'aide d'un niveau à bulle.

Comment encastrer le sèche-linge

• Pour des raisons de sécurité, ne retirez pas le plan de travail.
• Branchez votre sèche-linge sur un système de ventilation externe pour éviter que la vapeur d'eau n'endommage vos meubles au cours des années.

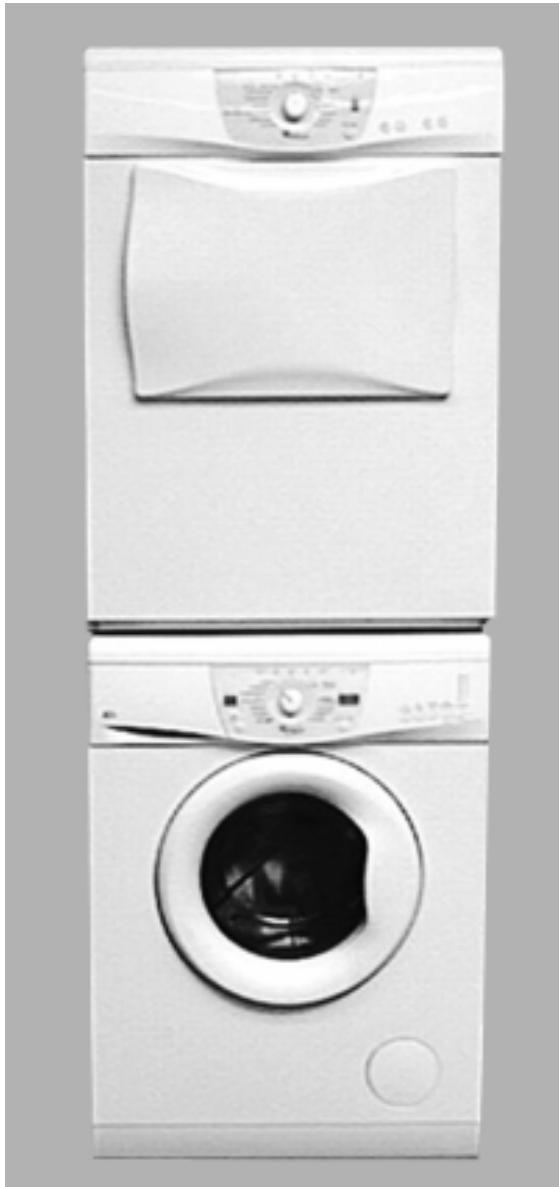

Kit de superposition

Votre sèche-linge peut être superposé à votre lave-linge à chargement frontal en utilisant impérativement le kit de superposition AMH 542, disponible auprès de votre Revendeur.

Encombrement minimum :

Largeur: 600 mm Hauteur: 850 mm Profondeur:560mm

I. emballage

Les matériaux d'emballage sont recyclables à 100% et portent le symbole de recyclage A.

2. Conseils pour économiser l'énergie

• Séchez toujours une pleine charge, en fonction du type de textiles et du programme/temps de séchage. Utilisez de préférence la vitesse d'essorage maximale autorisée de votre machine à laver. Vous gagnerez du temps et vous économiserez de l'énergie lors de l'utilisation du séche-linge.
• Ne séchez pas le linge plus qu'il n'est nécessaire. Nettoyez le filtre après chaque cycle de séchage.
• Installez votre sèche-linge dans une pièce à température modérée, entre 15° C et 20° C. Si la température ambiantе est supérieure, aérez la pièce.
• Sélectionnez toujours un programme/temps de séchage qui convient à la charge afin d'obtenir les résultats de séchage requis.
• Sélectionnez l'option Délicat seulement pour les petites charges.
• Séchez le coton en mettant ensemble, par exemple, les éléments prêts à repasser et prêts à ranger. Commencez par le programme/temps de séchage prêts à repasser puis, en fin de cycle, retirez le linge à repasser et séchez le reste de la charge avec le programme prêts à ranger.

3. Mise au rebut de l'emballage et des anciens appareils.

Ce sèche-linge est fabriqué à partir de matériaux réutilisables. Si vous décidez de vous séparer de votre appareil, vous devez le faire en conformité avec la législation en vigueur pour la mise au rebut des déchets.

• Avant la mise au rebut, coupez cable d'alimentation afin de rendre le sèche-linge inutilisable.

4. Sécurité enfants :

Il faut interdire aux enfants de jouer avec le séchelinge.

5. Recommandations générales :

• Après l'utilisation, ramenez toujours le bouton de sélection du programme/temps de séchage en position “0”, pour éviter la mise en marche accidentelle du sèche-linge.
• Avant le nettoyage ou toute intervention sur le sèche-linge, mettez-le hors tension et débranchez-le. Pour nettoyer l'extérieur du sèche-linge, utilisez un détergent neutre et un chiffon humide.
• N'utilisez jamais de produits abrasifs.

Nettoyer le filtre à la fin de chaque cycle de séchage :

1. Ouvrez la porte. 2. Tirez le filtre vers le haut. 3. Nettoyez le filtre avec une brosse douce ou du bout des doigts. - Remettez le filtre en place. - Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte. - Si le filtre est encrassé, nettoyez-le avec de l'eau et une brosse douce. - Si nécessaire, le câble d'alimentation doit être remplacé par un câble d'alimentation d'origine, disponible auprès de notre Service Après-Vente. Le câble d'alimentation ne peut être remplacé que par un technicien qualifié.

Déclaration de conformité CE

• Ce sèche-linge a été consq, fabriqué et distribué en conformité avec les exigences de sécurité des Directives CE :
• Directive 73/23/CEE relative à la basse tension
• Directive 89/336/CEE relative à la compatibilité électromagnétique
• Directive 93/68/CEE relative aux marques CE.

Utilisez le sèche-linge uniquement à des fins domestiques.

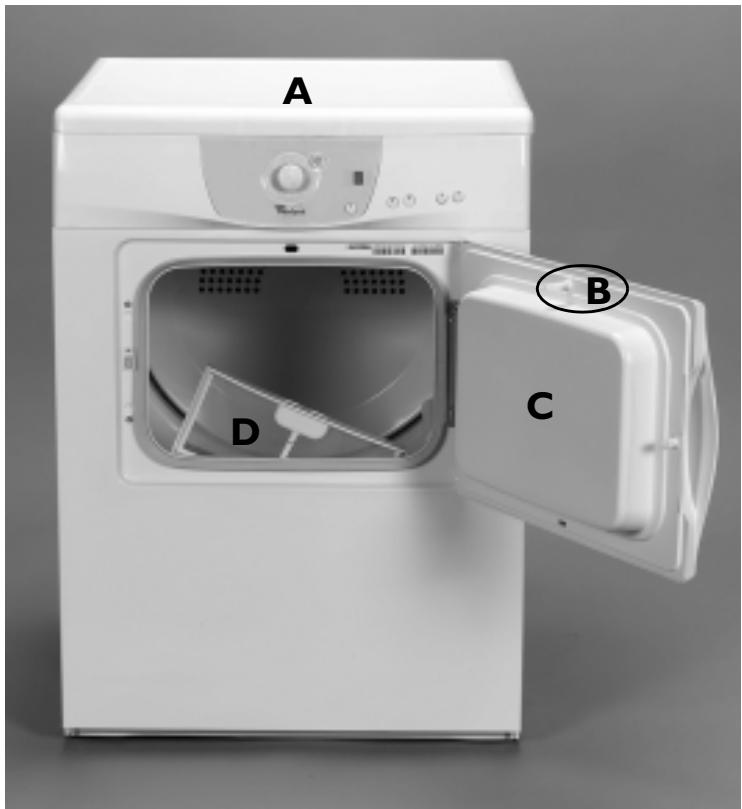

Description du sèche-linge

A. Plan de travail B. Découpage de sécurité de porte C. Porte

Pour ouvrir la porte : tirez sur la poignée

Pour fermer la porte : poussez-la délicatement jusqu'à la fermeture.

D. Filtre

Rappel - entretien et nettoyage

Nettoyez le filtre à la fin de chaque cycle de séchage :

Ouvrez la porte.

Tirez le filtre vers le haut.

Nettoyez le filtre avec une rose douce ou du bout des doigts.

Raccordement du TUYAU d'évacuation d'air

Certains modèles de sèche-linge sont livrés avec le tuyau d'évacuation d'air muni d'un adaptateur. Si le tuyau et l'adaptateur ne sont pas fournis en série, vous pouvez vous procurer le kit d'accessoires en option AMH 577 auprès de votre Revendeur.

Installation du tuyau d'évacuation d'air

A. Placez une serviette ou le matériel d'emballage à droite du sèche-linge. B. Faites basculer le sèche-linge sur son côté droit (vu de l'avant) et couchez-le sur la serviette ou le matériel d'emballage. C. Poussez l'adaptateur dans le tuyau (voir l'illustration). Fixez l'adaptateur du tuyau d'évacuation d'air sur le raccord situé sous le sèche--linge et bloquez-le, grâce aux ergots prévus à cet effet.

Évacuation de l'air à l'extérieur

• Amenez le tuyau d’évacuation d’air à l’extérieur en veillant à ne pas le plier (diamètre interne : 10 cm, longueur maximale avec deux coudes : 3 m). Veillez à ce que le tuyau reste à l’horizontal ou dirige vers le haut si vous superposez votre sèche-linge sur un lave-linge.
• Ne reliez jamais à un système de ventilation équipé de tamis car ceux-ci peuvent s'obstruer et provoquer un dysfonctionnement de votre sèche-linge.
• Ne raccordez jamais le tuyau d'évacuation d'air à une cheminée ou à un conduit d'évacuation de ventilation mécanique.
• Ne branchez jamais le tuyau d'évacuation d'air sur le système de chauffage. Raccordez uniquement le tuyau à un système de ventilation isolé contre l'humidité.

Fonctionnement du sèche-linge sans tuyau d'évacuation d'air

N'utilisez le sèche-linge que dans une grande pièce bien ventilée. - Dépoussiérez régulièrement cette pièce.

Veillez à laisser un espace de 10 cm minimum entre l'appareil et le mur.

Sèche-linge installé près d'un mur : évacuation d'air vers la gauche ou la droite

Installez-vous sèche-linge au moyen du kit bidirectionnel AMH 869, disponible auprès de votre Revendeur. Celui-ci est prévu pour une évacuation des deux côtés.

Réversibilité de la porte

A. Débranchez le sèche-linge. B. Ouvrez la porte. C. Retirez le doigt de sécurité situé à l'intérieur de la porte (en haut) en le tournant de 90 degrés à l'aide d'une clé à molette.

D. Dévissez les 2 vis de charnière et enlevez la porte. E. Dévissez les 2 vis situées au-dessus et au-dessous du verrou.

F. Comment percer le verrou : à l'aide d'un tournevis, abaissez l'ergot situé dans l'ouverture supérieure et dégagez le verrou en le tirant vers vous. G. Retournez la porte : H. Fixez la porte du côté avec les 2 vis.

I. Insérez le verrou de la porte de l'autre côté et bloquez-le en position fermée. J. Fixez les 2 vis situées au-dessus et au-dessous du verrou. K. Remettez le doigt de sécurité en place à l'intérieur de la porte (en haut).

Diagnostic rapide

En cas de panne et avant de contacter le Service Après-Vente, faites les vérifications suivantes pour déterminer l'origine du problème et y remédier, si c'est possible :

Le séchage est trop long / le linge n'est pas sec :

• Avez-vous sélectionné le bon programme de séchage? Le linge n'était-il pas trop humide (vitesse d'essorage inférieure à 800 tr/min.)?
• Le filtre est-il sale (voyant du filtre allumé)?

Le sèche-linge ne démarre/fonctionne pas : (après une panne de courant et/ou une coupure de l'alimentation du sèche-linge, appuyez toujours sur la touche Départ / Pause).

Le câble d'alimentation est-il bien branché ? - Y a-t-il une coupure de courant ? Le fusible a-t-il sauté ? La porte est-elle bien fermée ? Le programme est-il sélectionné ? Un départ différé est-il sélectionné ? - Avez-vous appuyé sur la touche Départ / Pause ?

Voyant du filtre allumé :

Le filtre est-il propre? L'évent est-il obstrué?

Service Après-Vente

Après avoir effectué les contrôles individuels, si l'anomalie persiste ou réapparaît, arrêtez votre séche-linge et appelez le Service Après-Vente (voir la garantie).

La nature de la panne Le type et le modèle du sèche-linge - Le code d'identification de l'appareil (numéro figurant après le mot SERVICE sur la plaque signalétique adhésive) à droite de l'ouverture de la porte - Voiture adressé complète et votre numéro de téléphone.

SERVICE

0000 000 0000
