MODE D'EMPLOI HES 92 F IX/HA HOTPOINT

Prescriptions de montage et mode d'emploi

Hotte

Installation, 18

Installation, 18

Description de l'appareil, 20

Panneau de commande, 20

Entretien, 22

Nettoyage, 22

Nettoyage des filtres anti-gras, 22

Montage et remplacement du filtre, 22

Remplacement des lampes, 22

HES

Attention, 23

Sécurité générale, 23

Mise au rebut, 23

Installation

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.

! Lire attentivement les instructions : il y a d'importantes informations sur l'installation, l'emploi et la sécurité.

! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

Raccordement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Raccordement à un tube d'évacuation

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

La société décline toute responsabilité si ces normes ne sont pas respectées.

La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 70cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

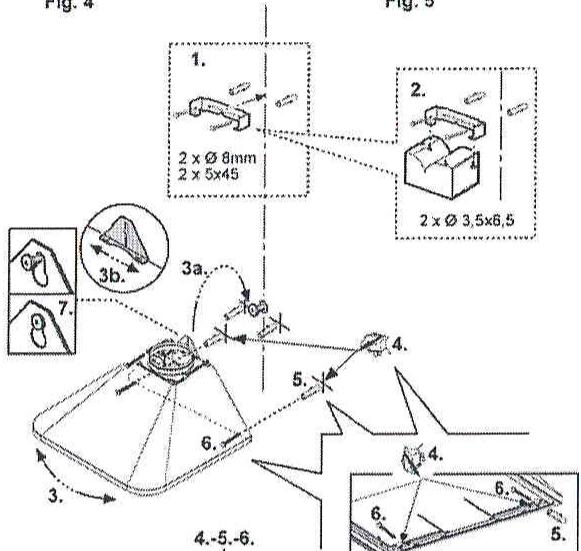

Fixer l'étrier sur l'arrière de la hotte en proximité du cerceau d'admission (Fig. 4.1a).

Remarque: l'étrier peut être réglé dans le sens horizontal, ce sera utile pour les petits réglages successifs sur la position de la hotte (Fig.4.1b).

Tracer sur le mur une ligne médiane depuis la table de cuisson jusqu'au plafond. (Fig. 5.2). En tenant compte des distances depuis la table de cuisson, marquer avec un crayon la distance depuis la table de cuisson et appliquer le gabarit (si il est inclus) au mur sur la marque (Fig. 5.3).

Marquer le trou à faire, percer et insérer la cheville et visser partiellement 1 vis (Fig. 5.4).

Fixer le support de la cheminée à la paroi le plus près possible du plafond (Fig. 6.1). Pour la version filtrante, à ce point-ci, prévoir aussi le fixage du déflecteur (Fig. 6.2).

Accrocher la hotte à la vis partiellement vissee (Fig. 6.3a - s'il est nécessaire, la hotte peut être regée horizontallyment en repositionnant l'étrier - Fig. 6.3b).

Marquer les 4 points de fixation définitive de la hotte : 2 en bas : en enlevant les filtres anti-graisse (Fig. 6.4), 2 en haut sur les côtes de l'étrier. Enlever la hotte, percer, insérer les chevilles (Fig. 6.5), accrocher la hotte, insérer et visser bien les vis (Fig. 6.6 - Fig. 6.7).

Version aspirante : les vapeurs sont aspirées et renvoyées à l'extérieur à travers un conduit d'échappement, lequel est fixé au cerceau d'admission situé sur le haut de la hotte.

Attention! Si la hotte est équipée d'un filtre au charbon monté, celui-ci doit être enlevé.

L'air évacué ne doit pas être canalisé à travers un conduit utilisé pour évacuer les fumées produites par des appareils à gaz ou alimentés par d'autres combustibles, il doit posséder une sortie

indépendante. Toutes les normes nationales relatives à l'évacuation de l'air doivent être respectées.

Version filtrante : l'air filtré passe à travers un filtre au charbon et est recyclé dans la pièce environnante.

Attention! Si la hotte n'est pas équipée d'un filtre au charbon, celui-ci doit être commandé et monté avant l'utilisation.

Installation de la cheminée téléscopique.

Brancher la hotte au réseau électrique et fixer la cheminée téléscopique à son support avec 2 vis et faire glisser la partie inférieure jusqu'à son siège situé sur le côté de la partie supérieure de la hotte (Fig. 7).

Fig. 4

Fig. 6

Panneau de commande

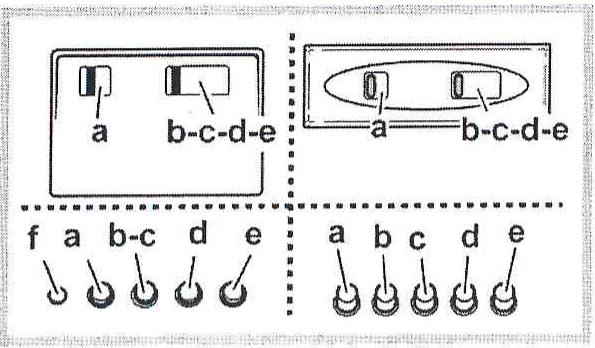

La hotte est munie d'un panneau de contrôle situé sur la partie antérieure de la hotte, avec touches ou boutons, selon le type en possession. Consulter, pour le fonctionnement, le texte ci-dessous et le dessin correspondant.

Pour favoriser une évacuation optimale des odeurs, il est conseillé de mettre en marche la hotte, à la vitesse minimale, avant de commencer la cuisson. Il est conseillé, en outre, de l'éteindre 10/15 minutes après avoir terminé de cuisiner. Il est conseillé d'effectuer les fritures sous la hotte seulement sous une surveillance constante. Il est interdit de cuisiner des mets flambés sous la hotte à cause du risque de provoquer des incendies.

Le meilleur rendement de la hotte s'obtient grâce à l'évacuation à l'extérieur : il est conseillé d'utiliser la hotte dans cette version en tant que possible.

Version à évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Attention! Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut (10^ env.) de façon à convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Fonctionnement en version recyclage

Il convient d'utiliser un filtre à charbon actif, disponible auprès de votre revendeur habituel.

L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la pièce à travers la grille supérieure.

Pendant les travaux de nettoyage et d'entretien, il est nécessaire d'isoler toujours la hotte du réseau d'alimentation. Débrancher donc la prise. Afin d'assurer une efficacité optimale et constante de la hotte, il est recommandé d'effectuer régulièrement l'entretien (tous les 10 jours environ).

Nettoyage

La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

Attention:

Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Nettoyage des filtres anti-gras

Il retient les particules de graisse issues de la cuisson. Le filtre doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Montage et remplacement du filtre

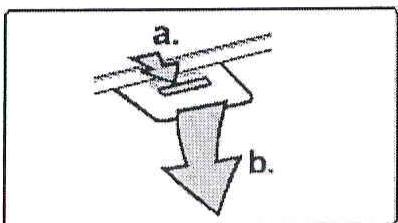

Le filtre au charbon doit être changé tous les 4 mois. 1-Enlever le filtre anti-graisse (a. b)

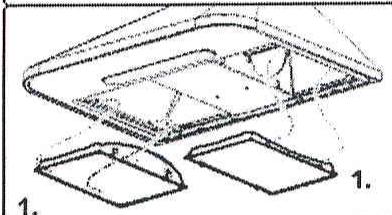

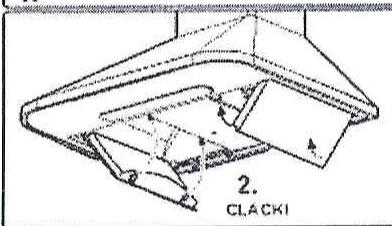

2-Monter les filtres comme illustré dans les figures ci-dessous.

3-Pour le démontage, procéder dans le sens inverse.

4-Remettre les frites anti-graisse.

Remplacement des lampes

Débrancher la prise !

Ampoule/s

Enlever le panneau de dessous et retirer les ampoules qui doivent être changées. Utiliser seulement des ampoules de 40w.

Avant de toucher les ampoules, s'assurer qu'elles soient froides.

Ampoules halogènes :

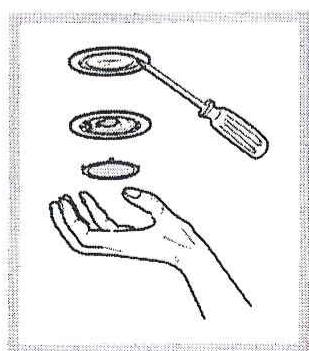

Utiliser un petit tournevis plat ou un autre outil apte à faire levier. Remplacer l'ampoule halogène avec une autre ayant la même valeur (12V - 20W max - G4).

Refermer le tout jusqu'au déclic de fixation.

Sécurité générale

Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé. Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante. L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L'utilisation de flammes libres peut entraîner des dommages aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu. En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel). - La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilité pour d'éventuels inconvénients, dommages ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.

Mise au rebut

! Décharge du matériel d'emballage : s'abstenir aux normes locales, ainsi les emballages pourront être recyclés.

! En cas d'anomalie, s'adresser au service d'assistance technique autorisé et exiger des pièces de rechange d'origine.

! Les informations et les données techniques peuvent subir des changements et le producteur, en conformité avec les progrès de la technique, maintient le droit d'apporter des modifications qu'il retient nécessaires sans être obligé de prévenir à l'avance.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du contrôle, de la récupération et du recyclage de cet article, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
